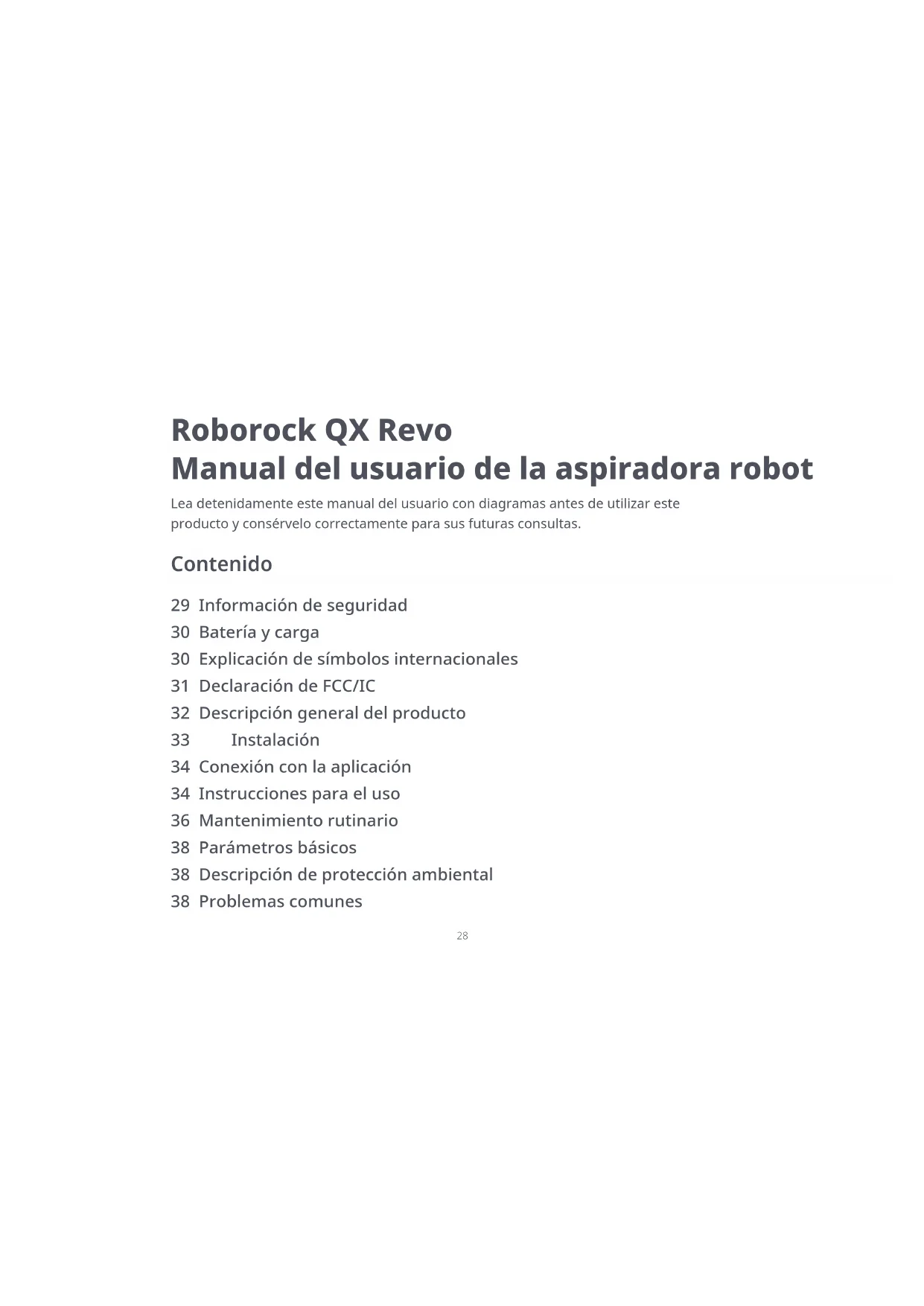

MANUAL DE USUARIO QX Revo ROBOROCK

connecteur de la batterie, puis retirez la batterie. Comment retirer la batterie : batterie doit ensuite être correctement recyclée, soit par l’intermédiaire des autorités locales, soit en la remettant à un centre de recyclage de batteries. Problèmes courants Scannez le code QR ci-dessous pour consulter les problèmes courants.28 29 Información de seguridad 30 Batería y carga 30 Explicación de símbolos internacionales 31 Declaración de FCC/IC 32 Descripción general del producto 33 Instalación 34 Conexión con la aplicación 34 Instrucciones para el uso 36 Mantenimiento rutinario 38 Parámetros básicos 38 Descripción de protección ambiental 38 Problemas comunes Roborock QX Revo Manual del usuario de la aspiradora robot Lea detenidamente este manual del usuario con diagramas antes de utilizar este producto y consérvelo correctamente para sus futuras consultas. Contenido Español29 Información de seguridad ADVERTENCIA

Para usar únicamente con la estación base Roborock EWFD11LRR o EWFD12LRR.

Quite los cables de otros dispositivos del área que se va a limpiar.

No ponga en marcha la aspiradora en una habitación donde esté durmiendo un bebé o niño.

No opere la aspiradora en un área donde haya velas encendidas u objetos frágiles en el piso donde va a limpiar.

No opere la aspiradora en una habitación donde haya velas encendidas sobre los muebles donde pueda chocar o golpear accidentalmente la aspiradora.

No permita que los niños se sienten sobre la aspiradora.

No transporte el robot utilizando el parachoques vertical, la cubierta superior o el parachoques. No mueva la base levantando la parte inferior, las manijas del tanque de agua o la cubierta del contenedor de polvo.

Coloque la base sobre una supercie plana; lejos del fuego, el calor y el agua. Evite colocarla en lugares estrechos o donde el robot podría estar suspendido en el aire.

El producto se debe apagar y se debe retirar el enchufe del tomacorriente antes de limpiar o realizar tareas de mantenimiento en el producto.

Este producto pueden usarlo niños de 8 años de edad o más y personas con capacidades físicas, sensoriales o mentales reducidas o que no tienen experiencia y conocimiento si están bajo supervisión o si recibieron instrucciones con respecto al uso del producto de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el producto. La limpieza y mantenimiento del usuario no deben llevarlos a cabo niños sin supervisión.

No retire, repare ni modique la batería ni la base de carga.

Si la base se coloca en un lugar susceptible a tormentas eléctricas o con voltaje inestable, tome medidas de protección.30 Información de seguridad Batería y carga

Para reducir el riesgo de descarga eléctrica, este dispositivo tiene un enchufe polarizado (un borne es más ancho que el otro). Este enchufe entrará en un tomacorriente polarizado solo de un lado. Si el enchufe no cabe totalmente en el tomacorriente, debe darlo vuelta. Si sigue sin entrar, comuníquese con un electricista calicado para instalar el tomacorriente correcto. De ningún modo cambie el enchufe.

Mantenga la base de carga alejada del calor (como radiadores).

No limpie los contactos de carga con paños húmedos ni con las manos húmedas.

Apague el robot y use el embalaje original para el envío.

Si dejará el robot almacenado, cárguelo por completo y apáguelo antes de colocarlo en un lugar seco y frío. Recárguelo al menos una vez cada tres meses para evitar que se descargue demasiado la batería.

No use el producto cuando la temperatura sea mayor que 40 °C (104 °F) o menor que 4 °C (39 °F), o si hay líquido o alguna sustancia pegajosa en el piso. Explicación de símbolos internacionales ~: símbolo de CORRIENTE ALTERNA [símbolo IEC 60417-5032 (2009-02)] : símbolo de CORRIENTE CONTINUA [símbolo IEC 60417-5031 (2009-02)]31 Declaración de FCC/IC Información de cumplimiento Nombre del producto Aspiradora robot con base de carga Modelo de la aspiradora robot: QX0PEA Base de Vaciado, Lavado y Llenado: EWFD11LRR, EWFD12LRR Modelo del producto Declaración de cumplimiento Correspondencia de parte responsable en EE. UU. Roborock Technology Co. ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801 [e-mail] Compañía Dirección Correo electrónico Este dispositivo cumple con la parte 15 de las reglas de la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC). El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede provocar interferencia nociva. (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que puede provocar el funcionamiento no deseado. Este dispositivo contiene transmisores o receptores de exención de licencia que cumplen con las RSS de exención de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencia. (2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que puede provocar el funcionamiento no deseado del dispositivo.32 Descripción general del producto

Presiónelo para regresar a la base/ comenzar el vaciado

Presione y mantenga presionado para comenzar la limpieza localizada/ el lavado de la mopa —Base

Presiónelo y manténgalo presionado para que el robot se encienda o apague

Presione para iniciar la limpieza —Encendido/Limpiar

Blanco: nivel de batería

Rojo: nivel de batería <20 %

Pulsos de luz: cargando o iniciando

Parpadeando en rojo: error —Indicador de encendido

Robot (vista superior) Presione cualquier botón para detener el robot durante la limpieza o el regreso a la base.Nota: A1-1—Localizador de la base A1-2—Sensor para evitar obstáculos Reactive Tech A2-1—Sensor de pared A2-2—Rueda omnidireccional A2-3—Sensor de alfombra A2-4—Cepillo lateral A2-5—Rueda principal

Contenedor de polvo A3-4—Botón de restablecimiento A3-5—Contenedor de polvo A3-6—Contactos de carga A3-7—Sensor de lavado de la mopa A3-8—Botón de posicionamiento A3-9—Puerto de llenado automático A3-10—Módulos de la mopa de elevación y giro automático A3-11—Salida de aire A3-12—Parachoques A3-1—Parachoques vertical A3-2—Sensor LiDAR A3-3—Indicador de WiFi

Parpadea lentamente: esperando conexión

Parpadea rápido: conectando

Fijo: WiFi conectado

Robot (cubierta superior abierta)

Montaje de la mopa Fije las mopas en su lugar.Nota:

Cable de alimentación A10 Base A10-1—Manija del tanque de agua A10-2—Pestillo del tanque de agua A10-3—Tanque de agua sucia A10-4—Cubierta del contenedor de polvo A10-5—Contactos de carga A10-6—Puerto de llenado automático A10-7—Entrada de succión A10-8—Tanque de agua limpia A10-9—Luz indicadora de estado

Pulsos de luz: vaciando/lavando la mopa

Luz apagada: apagado/cargando A10-10—Filtro de agua A10-11—Salida de aire A10-12—Parte inferior A10-13—Filtro A10-14—Ranura de la bolsa de polvo A10-15—Luz de aviso de ubicación de la base33 Cuando utilice el robot por primera vez, sígalo todo el recorrido de limpieza y verique que no haya problemas potenciales. El robot podrá limpiar por sí solo en los futuros usos.Nota: Instalación

B1-1—Ordene los cables, objetos duros o losos (como uñas y vidrio) y artículos sueltos del piso y retire los objetos inestables, frágiles, importantes o peligrosos para evitar lesiones personales o daños a la propiedad debido a que los objetos se enreden en el robot, lo obstruyan o resulten golpeados por él. B1-2—Cuando utilice el robot en una supercie elevada, use siempre una barrera física para evitar caídas accidentales que podrían provocar lesiones personales o daños a la propiedad.

Información importante El cable de alimentación puede salir por cualquiera de los lados.Nota: B2-2—Conecte el cable de alimentación a la parte posterior de la base y conserve el exceso de cable dentro de la ranura de guardado. B2-3—Instale los ejes de las mopas en el robot hasta que escuche un "clic". B2-4—Clic B2-1—Coloque la base sobre una supercie plana y dura. Conecte la parte inferior presionando hacia abajo ambos lados de la parte inferior con rmeza y, luego, presione la parte que se conecta en el medio hasta escuchar un clic.

Armado Cuando mueva la base, je los tanques de agua para evitar que se caigan.Nota:

Colocar la base Mantenga un espacio libre de aproximadamente 1 m (3,3 pies) de alto, 0,46 m (1,5 pies) de largo y 1,2 m (3,9 pies) de ancho. Coloque la base sobre una supercie plana y dura (madera/baldosa/hormigón, etc.), contra una pared. Asegúrese de que la ubicación tenga buen conexión WiFi para una mejor experiencia con la aplicación móvil y, luego, realice la conexión y asegúrese de que la luz indicadora de estado de la base esté encendida. Notas:

Si el cable de alimentación cuelga verticalmente al piso, podría ser atrapado por el robot, lo que ocasionaría que la base se mueva y desconecte.

La luz indicadora de estado de la base se enciende cuando esta recibe electricidad y se apaga cuando el robot se está cargando.

La luz indicadora de estado de la base se enciende en color rojo si se produce un error.

Coloque la base sobre una supercie plana; lejos del fuego, el calor y el agua. Evite colocarla en lugares estrechos o donde el robot podría estar suspendido en el aire.

El hecho de colocar la base sobre una supercie suave (alfombra/manta) puede provocar que la base se incline y generar problemas en el retorno a la base o la partida.

Mantenga la base lejos de la luz solar directa o de cualquier cosa que pudiera bloquear la luz de aviso de ubicación de base; de lo contrario, el robot puede dejar de regresar a la base.

No use la base sin el tanque de agua limpia, el tanque de agua sucia, la cubierta del contenedor de polvo, la bolsa de polvo desechable o el tanque de limpieza.

Realice el mantenimiento de la base de acuerdo con las instrucciones de mantenimiento. No limpie la base con un paño o tejido húmedo.

Todas las bases se someten a pruebas a base de agua antes de salir de fábrica. Es normal que quede una pequeña cantidad de agua en la entrada de agua de la base.B3-1—Aproximadamente 1 m (3,3 pies)B3-2—Aproximadamente 0,46 m (1,5 pies)B3-3—Aproximadamente 1,2 m (3,9 pies)

Encender y cargar el robot Presione y mantenga presionado el botón para encender el robot. Espere hasta que la luz de encendido esté ja y luego coloque el robot en la base para cargarlo. El robot está equipado con una batería integrada recargable de iones de litio de alto rendimiento. Para mantener el desempeño de la batería, mantenga el robot cargado durante el uso normal. B4-1—La luz indicadora del estado de la base se apaga, el indicador de encendido del robot parpadea: CargaEs posible que el robot no encienda cuando la batería está baja. En ese caso, conecte el robot a la base para cargarlo.Nota: A11 Almacenamiento del cable de alimentación A11-1—Salidas del cable A11-2—Puerto de alimentación A11-3—Ranura de almacenamiento del cable A10-16—Flotador de nivel de agua A10-17—Filtro del tanque de limpieza A10-18—Tanque de limpieza34 Conexión con la aplicación Este robot admite tanto la aplicación Roborock como la aplicación Mi Home. Elija la que mejor se adapte a sus necesidades. Opción 1: busque "Roborock" en App Store o en Google Play o bien escanee el código QR para descargar e instalar la aplicación.

Descargar la aplicación

1. Abra la cubierta superior y busque el

Restablecer la conexión WiFi Opción 2: Busque "Mi Home" en App Store o en Google Play o bien escanee el código QR para descargar e instalar la aplicación.

2. Presione y mantenga presionados

los botones y hasta escuchar la alerta de voz "Restableciendo WiFi". El restablecimiento está completo cuando el indicador de WiFi parpadea lentamente. El robot luego esperará una conexión. Si no puede conectar el robot debido a la conguración de su enrutador, a que olvidó la contraseña o cualquier otro motivo, restablezca la conexión WiFi y agregue su robot como un nuevo dispositivo.Nota: Abra la aplicación Roborock, toque el botón “Escanear para conectarse” o el botón “Buscar dispositivo”, o bien, abra la aplicación Mi Home, toque “+” en la esquina superior derecha y agregue el dispositivo conforme se indica en la aplicación.

Agregar el dispositivo Notas:

El proceso real puede variar debido a actualizaciones de aplicaciones en curso. Siga las instrucciones proporcionadas en la aplicación.

Solo se admite WiFi de 2,4 GHz.

Si el robot espera más de 30 minutos para conectarse, la conexión WiFi se deshabilitará automáticamente. Si desea reconectar, restablezca la conexión WiFi antes de continuar. Instrucciones para el uso

Presione y mantenga presionado el botón para encender el robot. El indicador de encendido se encenderá y el robot entrará en modo de espera. Encendido/Apagado El robot no se puede apagar cuando se está cargando.Nota: Retire y abra el tanque de agua limpia y rellénelo con agua. Cierre la tapa, bloquee el pestillo y vuelva a colocar el tanque en su lugar.

Llenar el tanque de agua Notas:

Para evitar corrosión o daños, use únicamente limpiador para pisos de la marca Roborock en el tanque de agua.

No añada demasiado líquido de limpieza para evitar que el robot funcione incorrectamente debido al deslizamiento.

Para evitar que el tanque de agua se deforme, no coloque agua caliente en el tanque.

Si la marca de agua perdura en el tanque de agua, límpiela antes de volver a instalarlo. Presione y mantenga presionado el botón para apagar el robot y completar el ciclo de limpieza. Presione el botón para comenzar a limpiar. El robot planicará su ruta de limpieza con base en sus escaneos de la habitación. Divide una habitación en zonas, primero dibuja los bordes de la zona y, luego, rellena la zona en patrón de zig zag. Al hacerlo, el robot limpia todas las zonas una por una, con lo que realiza una limpieza ecaz de la casa.

Para permitir que el robot aspire y vuelva a la base automáticamente, inícielo desde la base. No mueva la base durante la limpieza.

La limpieza no puede comenzar si el nivel de batería es demasiado bajo. Deje que el robot se cargue antes de comenzar a limpiar.

Si la limpieza se completa en menos de 10 minutos, la supercie se limpiará dos veces.

Si la batería se agota durante el ciclo de limpieza, el robot volverá automáticamente a la base. Después de cargarse, el robot reanudará el trabajo desde donde quedó.

El robot retraerá el montaje de mopa cuando limpie la alfombra. También puede establecer la alfombra como zona de no ingreso en la aplicación para que la evite.

Antes de comenzar cada tarea de fregado, asegúrese de que las mopas estén instaladas correctamente. Limpieza localizada Presione y mantenga presionado el botón para comenzar la limpieza localizada en modo Pausa. Rango de limpieza: el robot limpia un área cuadrada de 1,5 m (4,9 pies) x 1,5 m (4,9 pies) centrada en sí mismo. Luego de la limpieza localizada, el robot regresará automáticamente al punto de inicio e ingresará al modo de espera. Nota: Pausa Cuando el robot esté funcionando, presione cualquier botón para pausarlo, presione el botón para reanudar la limpieza o presione el botón para enviarlo de vuelta a la base. Si coloca manualmente el robot pausado en la base, nalizará la limpieza actual. Nota: Suspendido Si el robot está pausado durante más de 10 minutos, entrará en el modo Suspendido, y el indicador de encendido parpadeará cada pocos segundos. Presione cualquier botón para activar el robot. Notas:

El robot no ingresará en modo Suspendido cuando se esté cargando.

El robot se apagará automáticamente si quedó en el modo Suspendido durante más de 12 horas. Modo DND El período predeterminado del modo No molestar (DND) es de 22:00 a 08:00. Puede usar la aplicación para deshabilitar el modo DND o modificar este período. Cuando el modo DND está activo, el robot no reanudará automáticamente la limpieza, la luz indicadora de encendido se atenuará y el volumen de las indicaciones de voz disminuirá. Lavado de la mopa Durante la limpieza, el robot determina automáticamente cuándo debe regresar a la base para lavar la mopa y llenar el tanque de agua para maximizar el desempeño del fregado. Durante la limpieza, toque el botón Base en la aplicación para enviar el robot de vuelta para el lavado de la mopa. Cuando el robot está en carga, presione y mantenga presionado el botón en el robot o toque el botón Lavar en la aplicación para iniciar Para permitir que el robot lave la mopa automáticamente, encienda el robot desde la base y no mueva la base durante la limpieza. Nota: El vaciado automático comenzará automáticamente cuando el robot regrese a la base después de limpiar. Para iniciar manualmente el vaciado, presione el botón con el robot en la base o toque el botón Vaciar en la aplicación. Presione cualquier botón para detener el vaciado. Vaciado

Cuando el vaciado automático se ha dejado sin usar durante un período prolongado, vacíe el contenedor de polvo manualmente y asegúrese de que la entrada de aire esté despejada para un desempeño de vaciado óptimo.

El vaciado automático puede deshabilitarse a través de la aplicación.

Evite el vaciado manual frecuente. Notas: El secado se inicia automáticamente después del lavado de la mopa o después de que nalice la limpieza. Para iniciar o detener manualmente el secado, toque el botón Secado en la aplicación. Secado

La duración del secado se puede modicar en la aplicación.

El secado automático se puede deshabilitar a través de la aplicación. Notas: manualmente el lavado. Presione cualquier botón para detener el lavado.36 Carga Después de limpiar, el robot volverá automáticamente a la base para cargar. En el modo Pausa, presione el botón para enviar el robot de vuelta a la base. El indicador de encendido emitirá pulsos de luz a medida que se cargue el robot. Si el robot no encuentra la base, volverá automáticamente a su ubicación de inicio. Coloque el robot en la base manualmente para recargarlo.Nota: Restablecimiento del sistema Si el robot no responde cuando se presiona un botón o no se puede apagar, restablezca el sistema. Presione el botón Restablecer y el robot se restablecerá de forma automática. Después de restablecer el sistema, la limpieza programada, la conexión WiFi, etc. se restaurarán a los ajustes de fábrica.Nota: Restaurar a los ajustes de fábrica Si el robot no funciona correctamente después de un restablecimiento del sistema, enciéndalo. Presione y mantenga presionado el botón y, al mismo tiempo, presione el botón Restablecer hasta que se escuche la indicación de voz "Restaurando a los ajustes de fábrica". A continuación, el robot se restaurará a los ajustes de fábrica. El indicador de encendido del robot parpadeará en rojo y se escuchará una alerta de voz. Siga las indicaciones e instrucciones de voz en la aplicación para resolver los problemas. Error del robot

El robot ingresará automáticamente al modo Suspendido si queda en un estado de mal funcionamiento durante más de 10 minutos.

Si coloca el robot con mal funcionamiento manualmente en la base, nalizará la limpieza actual.Notas: La luz indicadora de estado de la base quedará ja en rojo. Siga las indicaciones e instrucciones de voz en la aplicación para resolver los problemas. Error de base Mantenimiento rutinario

Limpie cada 2 semanas y reemplace cada 6 a 12 meses D1-1—Cubierta del cepillo principal D1-2—Pestillo D1-3—Cepillo principal D1-4—Tapones del cepillo principal D1-5—Cojinete del cepillo principal D1-6—Gire el robot y presione los pestillos para quitar la cubierta del cepillo principal.

Cepillo principal D1-7—Extraiga el cepillo principal y retire el cojinete del cepillo principal. Gire los tapones del cepillo principal en la dirección de desbloqueo indicada para quitar los tapones y retire el cabello enredado o la suciedad de ambos extremos del cepillo principal. D1-8—Vuelva a colocar el cepillo principal. D1-9—Vuelva a colocar la cubierta del cepillo principal. Asegúrese de que los cuatro dientes estén completamente encajados en la ranura y, luego, presione la cubierta del cepillo principal para cerrarla. Notas:

El cepillo principal debe limpiarse con un paño húmedo y dejarse secar lejos de la luz solar directa.

No use líquidos de limpieza corrosivos o desinfectantes para limpiar el cepillo principal.

Limpie mensualmente y reemplace cada 3 a 6 meses

1. Desenrosque el tornillo del cepillo lateral.

2. Retire el cepillo lateral y límpielo. Vuelva a

instalar el cepillo y apriete el tornillo. D3-1—Use una herramienta, como un destornillador pequeño, para extraer el eje y quitar la rueda. El soporte de la rueda omnidireccional no se puede quitar.Nota:

Rueda omnidireccional

Limpie según sea necesario37

Contenedor de polvo D5-1—Abra la cubierta superior del robot y presione el pestillo del contenedor de polvo para quitar el contenedor de polvo.

Limpie según sea necesario Para evitar obstrucciones, use solamente agua limpia sin líquidos de limpieza. Nota: D5-2—Abra el ltro lavable y vacíe el contenedor de polvo. D5-3—Rellene el contenedor de polvo con agua limpia y vuelva a colocar el ltro lavable. Agite suavemente el contenedor de polvo y, luego, vierta el agua sucia. D3-2—Enjuague con agua la rueda y el eje para quitar el cabello y la suciedad. Seque y vuelva a colocar la rueda, presionando rmemente hasta colocarla en su lugar. Limpie la rueda principal con un paño suave y seco.

Limpie mensualmente D5-4—Deje secar el contenedor de polvo y el ltro lavable.

Filtro lavable D6-1—Retire el ltro. D6-2—Enjuague varias veces el ltro y dele golpecitos para quitar toda la suciedad posible. D6-3—Deje que el ltro se seque por completo 24 horas y vuelva a instalarlo.

Limpie cada 2 semanas y reemplace el ltro cada 6 a 12 meses No toque la supercie del ltro con las manos, el cepillo o con objetos duros para evitar posibles daños. Nota:

Mopas D7-1—Retire la mopa del montaje de mopa. Limpie la mopa y déjela secar al aire. D7-2—Arme la mopa en el montaje para que quede rme en su posición.

Limpie según sea necesario y reemplace cada 1 a 3 meses Una mopa sucia afectará el desempeño de la limpieza. Límpiela antes de usarla. Nota:

Sensores del robot Use un paño seco y suave para limpiar todos los sensores, incluidos los siguientes: D8-1—Localizador de la base D8-2—Sensor para evitar obstáculos Reactive Tech D8-3—Sensor de pared D8-4—Sensor de lavado de la mopa D8-5—Sensor de alfombra D8-6—Cuatro sensores de precipicio

Mover la base Levante y mueva la base. No mueva la base levantándola directamente de la parte inferior, las manijas del tanque de agua o la cubierta del contenedor de polvo para evitar que se caiga. D10 Tanque de agua sucia Abra la tapa del tanque de agua sucia y vacíe el agua sucia. Rellene el tanque con agua limpia, cierre la tapa y agite. Vierta el agua sucia. Cierre la tapa y vuelva a instalarlo.

Limpie según sea necesario D11 Áreas de contactos de carga Use un paño suave y seco para limpiar los contactos de carga del robot y de la base.

Limpie mensualmente Notas:

La manija de la bolsa de polvo sella la bolsa en la extracción para impedir ltraciones.

Instale siempre una bolsa de polvo antes de cerrar la cubierta del contenedor de polvo para evitar el vaciado automático sin la bolsa. También puede deshabilitar el vaciado automático en la aplicación. D12 Reemplace la bolsa de polvo desechable D12-1—Retire la cubierta del contenedor de polvo. D12-2—Retire la bolsa de polvo desechable en la dirección de la echa y deséchela.

Reemplace según sea necesario38 D12-3—Limpie alrededor del ltro con un paño seco. Instale una nueva bolsa de polvo desechable en su lugar a lo largo de la ranura y despliegue la bolsa de polvo para maximizar el desempeño de vaciado. Modelo EWFD11LRR o EWFD12LRR Voltaje de entrada nominal 120 V~ Frecuencia nominal 60 Hz Entrada nominal (recolección de polvo) 7,5 A Entrada nominal (sin recolección de polvo) 1,0 A Salida nominal 20 V 1,5 A Batería Batería de iones de litio de 14,4 V/5200 mAh (TÍPICO) Base de Vaciado, Lavado y Llenado D12-4—Cierre la cubierta del contenedor de polvo y asegúrese de que esté rmemente sellada. D13 Tanque de limpieza D13-1—Retire el tanque de limpieza. D13-2—Enjuague con agua el tanque de limpieza y el ltro. D13-3—Vuelva a colocar el tanque de limpieza.

Limpie según sea necesario Parámetros básicos Modelo QX0PEA Batería Batería de iones de litio de 14,4 V/5200 mAh (TÍPICO) Entrada nominal 20 V 1,5 A Tiempo de carga Aprox. 4 horas Robot El número de serie gura en una calcomanía en el lado inferior del robot. Nota: Extracción de la batería Las sustancias químicas que contiene la batería de iones de litio integrada en este producto pueden contaminar el medioambiente. Antes de desechar este producto, retire la batería. La batería luego se Descripción de protección ambiental

La siguiente información se aplica solamente al desechar el robot y no debe seguirse para operaciones cotidianas debe reciclar correctamente, ya sea a través de las autoridades locales o al entregarla en un lugar de reciclado de baterías. Cómo quitar la batería:

1. Opere el robot sin conectarlo a la base

hasta que se agote la batería.

3. Desatornille la cubierta de la batería.

4. Retire la cubierta de la batería.

5. Presione el pestillo para extraer el

conector de la batería y quítela. Notas:

Antes de retirar la batería, asegúrese de que esté completamente agotada y que el robot esté desconectado de la base.

Retire la batería completa. Evite dañar el recubrimiento de la batería para evitar cortocircuitos o fugas de sustancias peligrosas.
