Observer 10x42 - Prismáticos Steiner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos
Marca	Steiner
Modelo	Observer 10x42
Aumento	10x
Diámetro del objetivo	42 mm
Sistema de prismas	Prismas en techo (roof prism)
Enfoque	Fast-Close-Focus (rueda central)
Peso aproximado	750 g
Dimensiones aproximadas	150 x 120 x 55 mm
Impermeabilidad	Sumergible (impermeable por inmersión)
Revestimiento de caucho	Sí, recubrimiento de caucho
Funciones principales	Observación terrestre, caza, senderismo
Mantenimiento de las lentes	Cepillo y luego paño suave ligeramente húmedo
Seguridad	Nunca mirar al sol
Piezas de desgaste no cubiertas por la garantía	Recubrimiento de caucho, correa, oculares, tapas
Número de serie	En el eje de los prismáticos o en el objetivo

Preguntas frecuentes - Observer 10x42 Steiner

¿Cómo ajustar la distancia interpupilar?

Doble el eje central hasta obtener una imagen redonda y cómoda.

¿Cómo limpiar las lentes?

Primero retire el polvo con un cepillo, luego limpie con un paño suave ligeramente húmedo. Evite movimientos circulares para no rayar.

¿Qué hacer si el enfoque no es nítido?

Use la rueda de enfoque central para la nitidez general, luego ajuste la corrección dióptrica en cada ocular para compensar las diferencias de visión.

¿Cómo funciona el Sports-Auto-Focus?

Ajuste las dos correcciones dióptricas a 0. La visión es nítida de 20 m al infinito. Si es necesario, ajuste la dioptría para cada ojo apuntando a un objeto lejano.

¿Los prismáticos son impermeables?

Sí, son impermeables por inmersión. Puede enjuagarlos con agua corriente y jabón líquido para el recubrimiento de caucho.

¿Puedo mirar al sol con estos prismáticos?

No, esto puede dañar gravemente su vista, incluso provocar ceguera total. Nunca mire directamente al sol.

¿Cómo fijar la correa de transporte?

Con el sistema ClicLoc, presione el punzón para desbloquear e inserte la correa. Sin ClicLoc, pase la correa por el ojal desde arriba y apriete la hebilla.

¿Dónde se encuentra el número de serie?

El número de serie se encuentra en el extremo delantero del eje de los prismáticos, entre los objetivos, o debajo del eje, o en la lente del objetivo según el modelo.

¿Cómo cambiar la pila de la brújula si mi modelo la tiene?

Abra el compartimento de la pila, reemplace la pila usada respetando las polaridades, luego cierre herméticamente para garantizar la impermeabilidad.

¿Cómo ajustar los oculares para usuarios de gafas?

Gire los oculares a la posición retraída (posición 9) para usuarios de gafas, o a la posición ergonómica (7) o cilíndrica (8) según su comodidad.

MANUAL DE USUARIO Observer 10x42 Steiner

Vivir momentos inolvidables

Instrucciones de uso

Le damos las gratias por la compra de uno prismáticos STEINER. Le harán disfrutar de visiones espacétáules. Los accesorios incluidos en el volumen de suministro peuvent colocarse tal y como deseee. Para durante décadas de este aparato de precision, es Necessary un manejo adecuado. Por ello, preste atencion a las páginas antes del primer uso.

P03dpabnaem Bac c npno6pehenem 6Hokn STEINER! PpuroToBbTeCb K He3a6bIbAeMbIM BneuATneHnM. BxoJaune B KOMnKeT noCTabKn dONoHNHeBHe bie akceccyapbl Bbl MoXeTe NcNoJIb3oBaTb nO co6CTBeHHOMy yCMOTpeHIO.

IpaBnBHOe npIMHeHne no3BOJNT Bam nOlyaTb paOCTb OT pa6oTBc 3Tm TOHybIM np6OpOM B TeueHne MHOrNX DecaTIneTNI.
Io3ToMpy neped nepBbIM nCNoB3OBAHNem npouHTaTe cNeDyUOuNE CTpaHnCbI n Co6NIOJaTe npNBedeHHbte Tam yKa3aHnA.

Porro-Modelle

Porro models

Prismes de porro

Modelli con prism

di Porro

Modelos de Porro

Moenn c npn3moi Noppo

Dachkant-Modelle

Roof models

Prismes en toit

Binocoli con prisma di Porro con Sports-Auto-Focus PLUS:

Vivir momentos inolvidables Instrucciones de uso

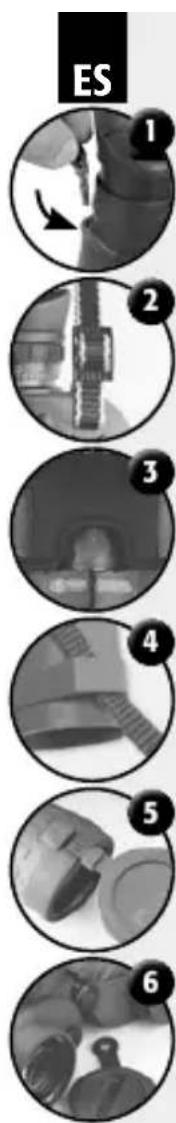

Colocacion de la cinta de soporte:

ConsystemaClicLoc:

Para soltar el cinturón de fijación, ejerza presión sobre el punto marcado del armazon de goma para desbloquear el ciere ①. Ahora, el ciere está desbloqueado y se pueda retirar o introducir el ciere a presión. El ciere a presión siempre mira hacía fuera y se debe oir un cigal introductory.

Sin problema ClicLoc:

Suelte un extremo de la cinta de la hebilla deslizante y paseo desde arriba por el ojal de los pris-. maticos. A continuacion, vuelva a pagar la cinta por la hebilla deslizante y tensela tirando de ella. El segundo extremo de la cinta se fija del本身就是 mode.

Fijación de la funda protectora de neopreno y la tapa protectora antilluvia:

Para sus prismáticos se pueda usar diferentes sistemas de protección antilluvia que se fijan en la cinta. Con las fundas protectoras de neopreno, preste atencion a que el corte semicircular de la tapa esté por encima de la ruea de enfoque 3. Con las tapas protectoras antilluvia, la cinta能把 insertarse lateralmente en el ojal abierto paraarlo 4.

Fijación de las tapas protectoras de los objetivos:

Si sus prisímáticosCNTAN con tapas protectoras de los objetivos con ClicLoc,para soltar las tapas pulse brevamente sobre la hendidura visible y saque la tapa de su soporte Paraponerla-Newamente,vuela a desplazar la connexion a presion hacer el soporte hasta que oiga como encaja de forma segura.Las tapas protectoras de los objetivos que se fijan en el eje central se quitan tirando de digchoe je 6.

Ajuste de la distancia ocular y los tapones oculares:

Ajuste de la distancia ocular:

Doblando los prismáticos por el eje intermedió se ajusta la distancia personal de los ojos de tal modo que se pueda ver unaImagen redonda.

Para garantizar una visión perfecta a工程技术 de sus prismáticos STEINER, los tapones oculares peuventponerse endifferentes posiciones:

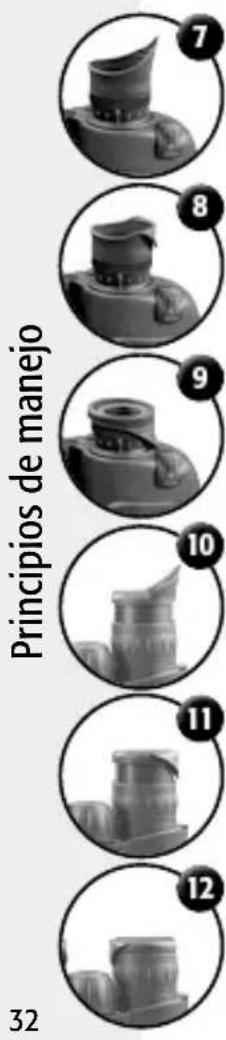

Ajustar los tapones oculares (modelos con tapones oculares ergonomicos y ErgoFlex): ergonomicos 7, cilindricos 8 o para personas con gafa s 9.

Ajustar los tapones oculares (modelos con tapones oculares cilindricos): cilindricos o para personas con gaf as 9.

Ajustar los tapones oculares (modelos con tapones oculares giratorios): ergonomicos 7, cilindricos 8, o para personas con gaf as 9.

Enfoque:

Prismáticos Porro conAGO automatico deportivo (vease también la leyenda): Ponga los dos compensadores de dioptrias a "0" y verá sempre con nitidez - desde aprox. 20m hasta el infinito. Si no es asi, uno de los dos ojos o los dos Tiene un problema visual que deben ajustarse.

1. Elija un dato lejano (distancia aprox. 200 metros) y con la mayorcantidad de detailles possible.
2. Cubra el objetivo izquierdo con la mano o con la tapa protectora del objetivo y mire a工程技术 de los prismáticos.
3. Ahora, gire el compensador de dioptrias en el ocular derecho como que el ojo vea con nitidez y total claridad.
4. Repita el procedimiento para el ojo izquierdo. Ahora, verá siempre con nitidez a partir de los 20 metros".

Prismáticos Porro con foco automatico deportivo PLUS:

Una vez ajustada la nitidez visual individual (vease elazo automatico deportivo), con elazo automatico deportivo PLUS tendrá además la posibiliad de ver con nitidez los objetos en un radio cercano (a partir de 2 m de distancia) mediante un movimiento corto en la rueda de enfoque 13.

Prismáticos con borde superior con foco cercano rápido (véase también la leyenda):

1. Elija un dato lejano (distancia aprox. 200 metros) y con la mayorcantidad de detailles possible.
2. Cubra el objetivo izquierdo con la mano o con la tapa protectora del objetivo, si se adjunta, y mire a工程技术.
3. Ahora, gire la rueda de enfoque hasta que el ojo derecho vea con nitidex y total claridad.
4. Paraaabstar la mitad izquierda de los prismaticos, cubra el objetivo derecho y mire por sus prismaticos.Despues,gire el compensador de dioptrias en el ocular izquierdo hasta que vea el本身就是的对象 con nitidez.
5. Girando el mando central es possibleaabustar los prismáticos con nitidez a las distancias y se obtienen imagenes de nitidez y brillo excelentes.

Note: en los modelos Discovery encontrará el compensador de dioptrías en los dos oculares.

Configuración de la brújula:

Illuminacion de la brujula:

En los prismáticos Marine de STEINER con brujula integra se encuesta un botón en el lado de la carcaja de la brujula con el que se pueda iluminar en la oscuridad el indicator de la brujula en el ocular. Paraarlodebe mantener pulsadoelboton correspondiente.Para poderutilizarla brujula también por la noche,la iluminacion de la brujula cuenta con una pila.

Cambio de la pila:

Para poder usar la brujula también por la noche, la iluminacion de la brujula cuenta con una pila. ParaATTER,proceda de la?sigue manera:

Abra el compartmento de la pila 15. Sustituya la(s) pila(s) por otheras新品 y preste atencion a colocar los polos positivo y negativo correctamente. Al cerrar la tapa de la pila,onga calidad de cerrarla bien para evitar que entre agua.

Proteccion del medio ambiente: No tire las pilas vacias a la basura domestica 15. Informese acerca de las dispositionses vigentes para la recogida separada de dispositivos electricos y electronicos viejos en su pais.

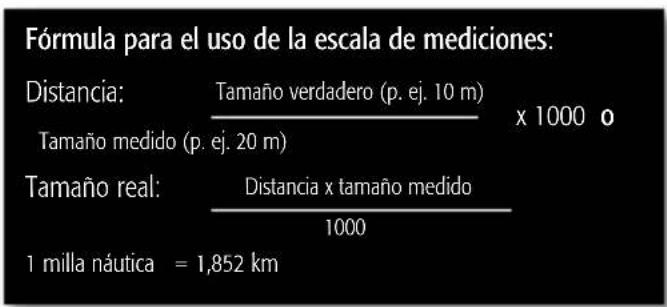

Productos con planta reticulada de precision integra:

Se ve muy bien y realiza medicaciones en metros o pies (0,33m)

Ejemplode medicion:

camino. En la escala numérica de la placacalcular se obtiene del的时间里 verdadero,

Limpieza/mantenimiento eindicaciones importantes sobre el producto:

Limpieza de sus prismaticos:

Quite el polvo y la familiaidad suelta de las lentes con un pincel. Después, para limpar las lentes, utilise únicamente un trapo suave y, dato el caso, humedo. De lo contrario你能 producirse arañazos. Retire el agua salute con un trapo humedo - a continua, pase un paño por el dispositivo optico para secarlo.

Mantenimiento del revestimiento de goma: Los Prismáticos resistentes contra el agua a presión peuvent limpiarse con jabón liquido y bajo unchorro de agua. Para evitar的一些 desgarros provocados por la radiación ultravioleta, el revestimiento de goma debe tratarse con spray cockpit o un producto deostenimiento deplasticos Nigrin.

Numero de série del producto:

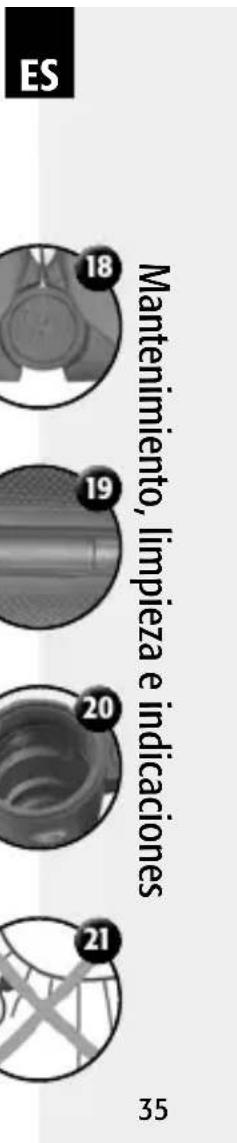

Todoos prismáticos STEINER disponen de un numero de series propio. Este permite deducir la Fecha de produccion. Internacional posibilita la identificacion de sus prismáticos en caso de robo o extravio (despues de haber sido registrados correctamente en el situ web de STEINER).Encontrarale numero de series de sus prismáticos (dependiendo del modelo) en el extremo delantero del eje de los prismáticos,entre los objetivos 18, en la parte inferior del eje de los prismatic os 19 o en la lente del objetivo vo 20.

Indicación de seguridad importante:

iNo mire nunca directamente al sol con los prismáticos! iEste puede provocar graves daños oculares, inclujo la ceguera!

Sin embargo, le rogamos que comprende que la garantía no cubre piezas desgastables como refuezos de goma, correas, conchas oculares o cubiertas de proteccion. Si tiene problemas al usar sus prismáticos dirjase a su vendedor de confianza o pongase en contacto con nuestro

número de atencion al cliente (para Alemania) llamando al número de téléphone: [phone].

STEINER-OPTIK GmbH

Servicio de atencion al cliente Alemania:

Tfno.: [phone]

Correo electrónico: [e-mail]

Servicio de atencion al cliente Internacional:

Tfno.: [phone]

Correo electrónico:

[e-mail]

Podrá encontrar más información sobre la Empresa en: www.steiner.de
