Marca	CORSAIR
Modelo	iCUE 7000X RGB
Tipo de producto	Caja de ordenador (Unidad Central)
Factor de forma compatible	E-ATX, ATX, Micro-ATX, Mini-ITX
Dimensiones (L x A x H)	550 x 248 x 600 mm
Material principal	Acero, vidrio templado
Paneles de vidrio templado	Frontal, izquierdo y derecho
Color	Negro
Espacios para ventiladores frontales	4x 120 mm / 3x 140 mm (3x 140 mm incluidos)
Espacios para ventiladores superiores	3x 120 mm / 3x 140 mm
Espacios para ventiladores traseros	1x 120 mm / 1x 140 mm (1x 140 mm incluido)
Espacios para ventiladores en la bandeja	4x 120 mm (requiere retirar la cubierta de cables)
Compatibilidad de radiador frontal	480 mm / 420 mm
Compatibilidad de radiador superior	420 mm / 360 mm
Compatibilidad de radiador trasero	140 mm / 120 mm
Compatibilidad de radiador en la bandeja	480 mm / 420 mm
Longitud máxima de tarjeta gráfica	330 mm
Altura máxima del disipador de CPU	175 mm
Longitud máxima de la fuente de alimentación	225 mm
Bahías de almacenamiento	2x 3.5" (internas), 4x 2.5" (internas)
Conectividad del panel frontal	USB 3.2 Tipo-A, USB-C, conector de audio/micrófono
Control RGB	Mediante software iCUE (3 ventiladores RGB incluidos)
Accesorios incluidos	Tornillos, correas Velcro, bridas para cables, espaciadores
Garantía	2 años

Preguntas frecuentes - iCUE 7000X RGB CORSAIR

¿Es importante la polaridad para la alimentación del panel de E/S y el puente de reinicio?

No, solo para los puentes LED. Las demás conexiones no están polarizadas.

¿A quién debo dirigirme si mi caja llega dañada o si un ventilador deja de funcionar?

Por favor, visite el sitio support.corsair.com y solicite una RMA (autorización de devolución de mercancía) para que podamos reemplazar la(s) pieza(s) dañada(s).

¿Dónde puedo instalar un ventilador?

Ubicaciones de los soportes de ventilador: Frontal 4x 120 mm / 3x 140 mm, Superior 3x 120 mm / 3x 140 mm, Trasero 120 mm / 140 mm, Bandeja de placa base 4x 120 mm.

¿Cómo instalar una placa base?

Use los espaciadores y tornillos de placa base incluidos. Asegúrese de que la caja sea compatible con su formato (E-ATX, ATX, Micro-ATX, Mini-ITX).
Consulte el manual para más detalles.

¿Cómo gestionar los cables dentro de la caja?

Use las correas Velcro y las bridas para cables incluidas. La cubierta de cables en la bandeja de la placa base se puede retirar para facilitar el paso de los cables.

¿Puedo instalar un radiador en la parte superior y frontal al mismo tiempo?

Sí, la caja admite un radiador de 420 mm en la parte frontal y uno de 360 mm en la parte superior simultáneamente, sujeto a la compatibilidad de los componentes.

¿Cómo reemplazar un ventilador defectuoso?

Retire el panel de vidrio, desatornille el ventilador de los soportes, desconecte el conector RGB y el ventilador del hub (si está presente), luego instale el nuevo ventilador en orden inverso.

El software iCUE no reconoce la caja o los ventiladores, ¿qué hacer?

Verifique que los cables USB de la caja estén correctamente conectados a la placa base. Actualice iCUE a través del sitio oficial. Si el problema persiste, contacte al soporte.

¿Puedo instalar una tarjeta gráfica vertical?

Sí, la caja es compatible con montaje vertical de la tarjeta gráfica (requiere un kit de montaje vendido por separado).

¿Cómo limpiar los filtros de polvo?

Los filtros magnéticos frontal y superior se retiran fácilmente. Lávelos con agua tibia y jabón, séquelos completamente antes de volver a colocarlos.

MANUAL DE USUARIO iCUE 7000X RGB CORSAIR

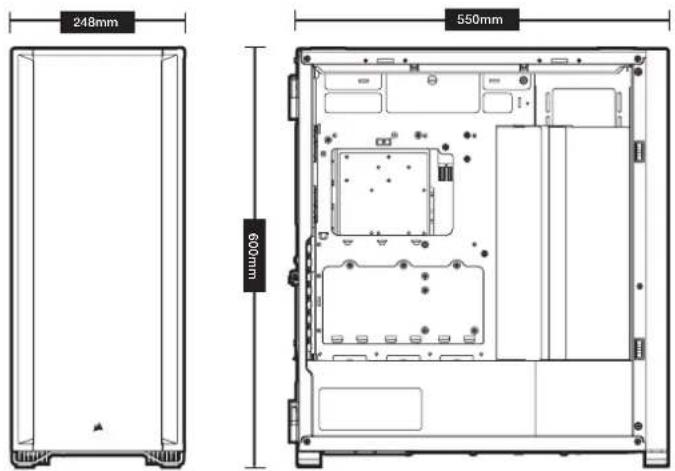

Largo	550 mm
Ancho	248 mm
Alto	600 mm
Longitud máxima de la GPU	330 mm
Altura máxima de la CPU	175 mm
Longitud máxima de la fuente de alimentación	225 mm
Ubicación de los ventiladores:
Parte delantera	4x 120 mm / 3x 140 mm (3x 140 mm incluido)
Parte superior	3x 120 mm / 3x 140 mm
Parte posterior	120 mm / 140 mm (1x 140 mm incluido)
Bandeja de la placa base	4x (120 mm) (se debe extraer el protector de cable)
Compatibilidad del radiador:
Parte delantera	480 mm / 420 mm
Parte superior	420 mm / 360 mm
Parte posterior	140 mm / 120 mm
Bandeja de la placa base	480 mm / 420 mm

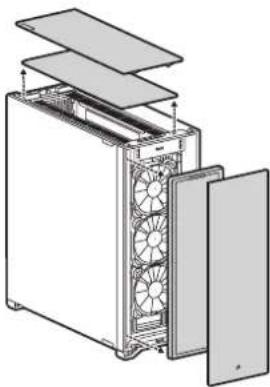

EXTRACCIÓN DEL BISEL FRONTAL Y SUPERIOR

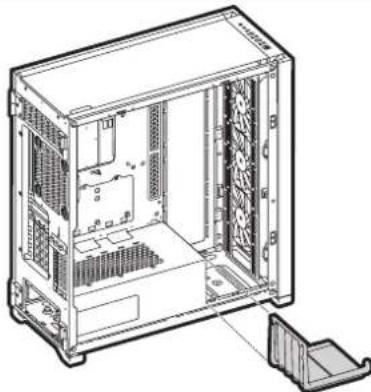

EXTRACCIÓN DE POSICIÓN DEL ORGANIZADOR DE CABLES
A

EXTRACCIÓN DE POSICIÓN DEL ORGANIZADOR DE CABLES
C

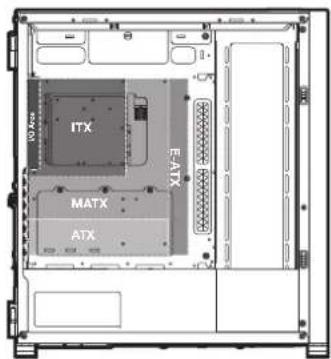

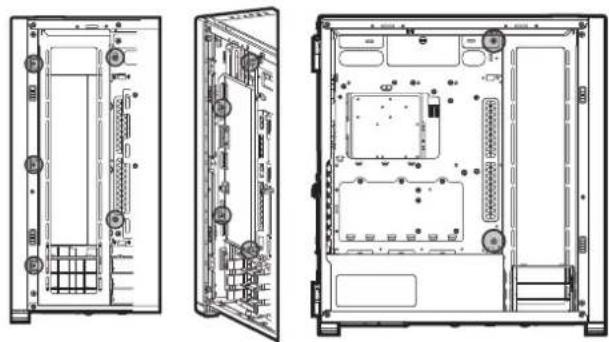

INSTALACIÓN DE LA PLACA BASE

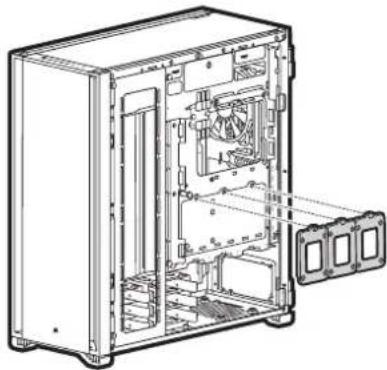

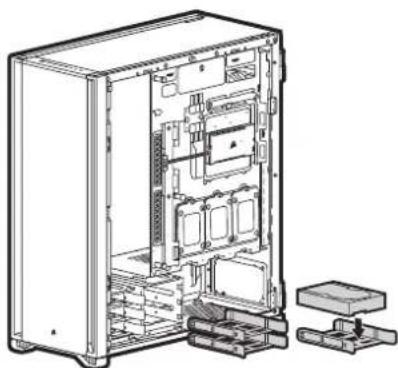

INSTALACIÓN DE HDD

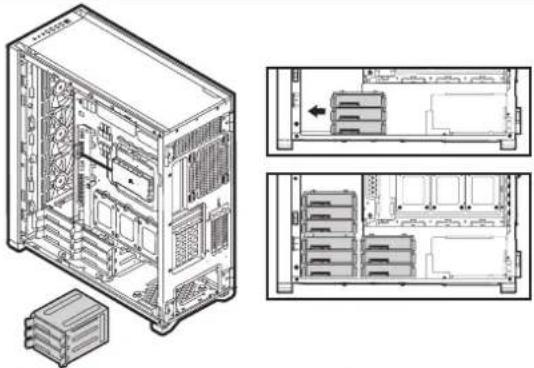

CAMBIO DE POSICIÓN DEL ARMAZÓN DE HDD

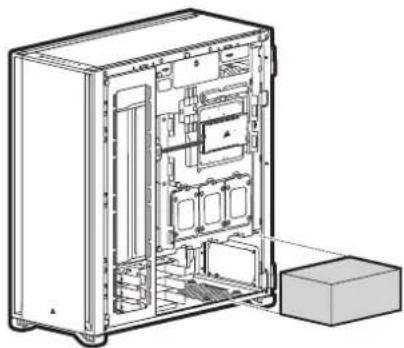

INSTALACIÓN DE LA FUENTE DE ALIMENTACIÓN

INSTALACIÓN DE SDD
A

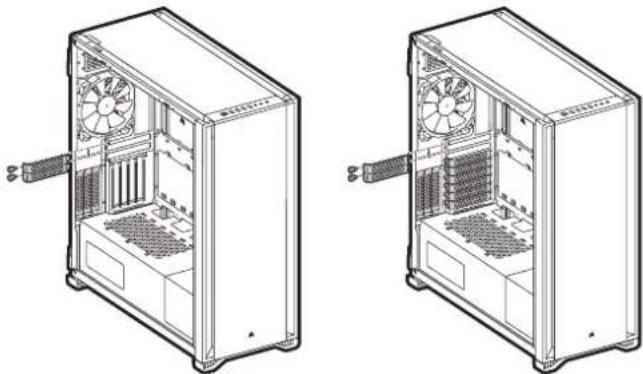

INSTALACIÓN DE TARJETAS PCI-e

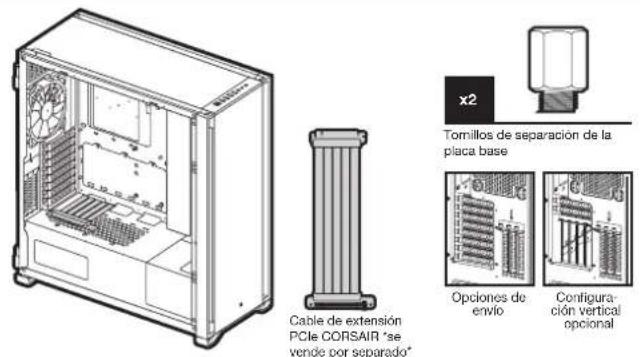

GPU INSTALADA DE FORMA VERTICAL

Cable de extensión PCIe CORSAIR *se vende por separado*
Tomillos de separación de la placa base
Opciones de envío
Configura- ción vertica opcional

INSTALACIÓN DE LOS CONECTORES DE E/S FRONTALES

ACCESORIOS DISPONIBLES PARA LA COMPRA

Bandeja para accesorios de la placa base

Placa protectora opcional de la fuente de alimentación

PREGUNTAS FRECUENTES

1. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento del panel de E/S? No, solo los cabezales LED.

2. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado o si uno de los ventiladores deja de funcionar? Vaya a support.corsair.com y solicite un RMA para que podamos reemplazar las piezas dañadas.

3. ¿Dónde puedo montar un ventilador?

Puntos de montaje del ventilador
Parte delantera 4x 120 mm / 3x 140 mm
Parte superior 3x 120 mm / 3x 140 mm
Parte posterior 120 mm / 140 mm
Bandeja de la placa base 4x 120 mm

Para obtener más información sobre este chasis, visite la página del producto en corsair.com.
