MANUAL DE USUARIO PUF11220SK Zoppas

Manual de instrucciones

Freezer

Congélateur

Gefriergerät

Congelador

Contents

Safety information 2 ____
Safety instructions.3 ____
Operation 4 ____
First use 5
Daily use 5 ____ ____ ____ ____ ____ ____ ____

Información sobre seguridad 34

Instrucciones de seguridad 35

Funcionamiento 36

Primer uso 37

Uso diario 38

Consejos.	38
Mantenimiento y limpieza 39
Solución de problemas 41
Instalación 43
Información técnica 44

Salvo modificaciones.

⚠ Información sobre seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• No deje que los niños jueguen con el aparato.
• La limpieza y el mantenimiento no podrán realizarlas niños sin supervisión.
• Mantenga los materiales de embalaje fuera del alcance de los niños.

Instrucciones generales de seguridad

• Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como:
• Granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo

• Por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial

• Mantenga libres de obstrucciones las aberturas de ventilación del alojamiento del aparato o de la estructura empotrada.

• No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante.

• No dañe el circuito del refrigerante.

• No utilice dispositivos eléctricos dentro de los compartimientos para alimentos del aparato, salvo si son del tipo recomendado por el fabricante.

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• No almacene sustancias explosivas tales como latas de aerosol con un propulsor inflamable en este aparato.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

Instrucciones de seguridad

Instalación

ADVERTENCIA! Solo un electricista cualificado puede instalar este aparato.

• Retire todo el embalaje
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.
• Asegúrese de que el aire pueda circular alrededor del aparato.
• Espere al menos 4 horas antes de conectar el aparato a la alimentación eléctrica. Esto es para permitir que el aceite regrese al compresor.
• No instale el aparato cerca de radiadores, cocinas, hornos o placas de cocción.
• La parte posterior del aparato se debe colocar contra la pared.
• No instale el aparato donde reciba luz solar directa.
• No coloque este aparato en lugares demasiado húmedos o fríos, como anexos a una construcción, garajes o bodegas.
• Al mover el aparato, levántelo por el borde frontal para no arañar el suelo.

Conexión eléctrica

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• El aparato debe conectarse a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de

su hogar. En caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en los componentes eléctricos (como enchufe, cable de alimentación, compresor). Póngase en contacto con un electricista o con el servicio técnico autorizado para cambiar los componentes eléctricos.
• El cable de alimentación debe estar por debajo del nivel del enchufe de alimentación.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

Uso

ADVERTENCIA! Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

• No cambie las especificaciones de este aparato.
• El utilice otros aparatos eléctricos (como máquinas de hacer helados) dentro de aparatos de refrigeración, a menos que el fabricante haya autorizado su utilización

• Tenga cuidado para no dañar el circuito de refrigerante. Contiene isobutano (R600a), un gas natural con alto grado de compatibilidad medioambiental. Este gas es inflamable.

• Si se daña el circuito del refrigerante, evite las llamas y fuentes de ignición en la habitación. Ventile la habitación.

• No toque con elementos calientes las piezas de plástico del aparato.
• No coloque bebidas con gas en el congelador. Se creará presión en el contenedor de la bebida.
• No almacene gas ni líquido inflamable en el aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.
• No toque el compresor ni el condensador. Están calientes.
• No retire ni toque elementos del compartimento congelador con las manos húmedas o mojadas.
• No vuelva a congelar alimentos que se hayan descongelado.
• Siga las instrucciones del envase de los alimentos congelados.

Mantenimiento y limpieza

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

- Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

Funcionamiento

• Este equipo contiene hidrocarburos en la unidad de refrigeración. Solo una persona cualificada debe realizar el mantenimiento y la recarga de la unidad.
• Examine periódicamente el desagüe del aparato y límpielo si fuera necesario. Si el desagüe se bloquea, el agua descongelada se acumulará en la base del aparato.

Desecho

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
  • Corte el cable de conexión a la red y deséchelo.
• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.
• El circuito del refrigerante y los materiales aislantes de este aparato no dañan la capa de ozono.
• La espuma aislante contiene gas inflamable. Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• No dañe la parte de la unidad de refrigeración que está cerca del intercambiador de calor.

Panel de control

1 4 ① 6 5 4 1 2 3 Super !

1 Indicador de funcionamiento

2 Regulador de temperatura

3 Luz QuickFreeze

Encendido

Conecte el aparato a la toma de red.

1. Gire el regulador de temperatura hacia la derecha, a un ajuste intermedio.

4 Interruptor de QuickFreeze y de desconexión de la alarma
5 Luz de alarma

El indicador de alimentación se ilumina y suena una señal durante 2 segundos.

Si la temperatura interior del aparato es muy elevada, parpadea la luz de alarma y suena una señal acústica.

1. Pulse el interruptor QuickFreeze para desactivar la señal de alarma.
2. Pulse de nuevo el interruptor QuickFreeze y se encenderá la luz QuickFreeze. El aparato se pondrá en marcha.

Apagado

Gire el regulador de temperatura hasta la posición "O" y la señal solo sonará durante 2 segundos.

El indicador se apaga.

Regulación de la temperatura

La temperatura se regula automáticamente.

Lo más idóneo es ajustar la temperatura en una posición intermedia. Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:

• temperatura ambiente,
• la frecuencia con que se abre la puerta,
• la cantidad de alimentos guardados,

• ubicación del aparato.

• Gire el regulador de temperatura hacia ajustes más bajos para obtener el frío mínimo.

• Gire el regulador de temperatura hacia ajustes más altos para obtener el frío máximo.

PRECAUCIÓN! Si la temperatura ambiente es elevada o el aparato está totalmente lleno y se ha ajustado a las temperaturas más bajas, puede mantenerse en marcha de manera continua provocando la formación de escarcha en la pared posterior. En tal caso, el mando debe colocarse a temperatura más elevada para permitir la descongelación automática y reducir así el consumo energético.

Primer uso

Limpieza del interior

Antes de utilizar el aparato por primera vez, debe lavar su interior y todos los accesorios internos con agua templada y jabón neutro para eliminar el típico olor de los productos nuevos. A continuación seque bien todo.

Función QuickFreeze

Pulse la tecla QuickFreeze.

Aparece el indicador QuickFreeze.

Para apagar la función antes del final automático, pulse la tecla QuickFreeze hasta que el indicador QuickFreeze se apague.

Alarma de temperatura alta

Si la temperatura interior del congelador ha aumentado de tal manera que ya no se garantiza un almacenamiento seguro de los alimentos congelados (por ejemplo, a causa de un fallo eléctrico), la luz de alarma parpadeará y sonará una señal acústica.

Cuando se enciende el congelador por primera vez, la luz de alarma parpadea hasta que la temperatura desciende hasta un nivel seguro de almacenamiento para los alimentos congelados.

1. Desconecte la señal de advertencia pulsando el interruptor QuickFreeze. Aparece el indicador QuickFreeze.
   La luz de alarma parpadeará hasta que se vuelva a alcanzar la temperatura adecuada.
2. Suelte el interruptor QuickFreeze en cuanto se apague la luz de alarma.
   El indicador QuickFreeze se apaga.

PRECAUCIÓN! No utilice detergentes ni polvos abrasivos, ya que podrían dañar el acabado.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Congelación de alimentos frescos

El compartimento del congelador es adecuado para congelar alimentos frescos y conservar a largo plazo los alimentos congelados y ultracongelados.

Para congelar alimentos frescos, active la función QuickFreeze al menos 24 horas antes de introducir los alimentos en el compartimento congelador.

Coloque los alimentos que vaya a congelar en los dos compartimentos superiores.

La cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de características, una etiqueta situada en el interior del aparato.

El proceso de congelación dura 24 horas: durante ese tiempo no deben añadirse otros alimentos para congelar.

Cuando haya finalizado el proceso de congelación, vuelva a ajustar la temperatura adecuada (consulte "Función QuickFreeze").

Conservación de alimentos congelados

Al poner en marcha el aparato por primera vez o después de un periodo sin uso, déjelo en marcha al menos durante 2 horas con un ajuste alto antes de colocar los productos en el compartimento.

En caso de producirse una descongelación accidental, por ejemplo, por un corte del suministro eléctrico, y si la interrupción ha sido más prolongada que el valor indicado en el campo "tiempo de elevación" de la tabla de características técnicas, será necesario consumir cuanto antes los alimentos descongelados o cocinarlos de inmediato y congelarlos de nuevo (después de que se hayan enfriado).

Consejos

Sonidos de funcionamiento normal

Los ruidos siguientes son normales durante el funcionamiento:

- Un gorgoteo y burbujeo débil desde el serpentín cuando se bombea el refrigerante.

Producción de cubitos de hielo

Este aparato cuenta con una o varias bandejas para la producción de cubitos de hielo.

No utilice instrumentos metálicos para retirar las bandejas del congelador.

1. Rellene estas bandejas con agua.
2. Ponga las bandejas de hielo en el compartimento del congelador.

Descongelación

Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden descongelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.

Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente del congelador: en tal caso, el tiempo de cocción será más prolongado.

• Un zumbido o sonido intermitente desde el compresor cuando se bombea el refrigerante.
• Un chasquido repentino desde el interior del aparato debido a la dilatación térmica (un fenómeno físico natural no peligroso).

- Un chasquido débil desde el regulador de temperatura cuando se activa o desactiva el compresor.

Consejos para ahorrar energía

- No abra la puerta con frecuencia ni la deje abierta más tiempo del estrictamente necesario.

Consejos sobre la congelación

Para aprovechar al máximo el proceso de congelación, tenga en cuenta:

• la cantidad máxima de alimentos que puede congelarse en 24 horas se indica en la placa de características;
• el proceso de congelación requiere 24 horas. No añada más alimentos para congelar durante ese tiempo;
• congele sólo alimentos de máxima calidad, frescos y perfectamente limpios;
• divida los alimentos en porciones pequeñas para agilizar el proceso de congelación y facilitar la descongelación y uso de las cantidades necesarias;
• envuelva los alimentos en papel de aluminio o polietileno y compruebe que los envoltorios quedan herméticamente cerrados;

• no permita que alimentos frescos y sin congelar entren en contacto con alimentos ya congelados, así evitará que aumente su temperatura;

• los alimentos magros se congelan mejor que los grasos; la sal reduce el tiempo de almacenamiento de los alimentos;

• el hielo que se consume inmediatamente después de extraerlo del congelador puede provocar quemaduras por congelación en la piel;
• se recomienda etiquetar cada paquete con la fecha de congelación para controlar el tiempo de almacenamiento.

Consejos para el almacenamiento de alimentos congelados

Para obtener el máximo rendimiento de este aparato, deberá:

• comprobar que el comerciante ha mantenido los productos congelados correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador en el menor tiempo posible;
• evitar la apertura frecuente de la puerta o dejarla abierta más tiempo del estrictamente necesario;
• los alimentos descongelados se deterioran con rapidez y no pueden congelarse de nuevo;
• no supere el tiempo de almacenamiento indicado por el fabricante de los alimentos.

Mantenimiento y limpieza

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Advertencias generales

PRECAUCIÓN! Antes de realizar tareas de mantenimiento, desenchufe el aparato

Este aparato contiene hidrocarburos en la unidad de refrigeración por lo que cualquier tarea de mantenimiento o recarga debe ser realizada por personal técnico homologado.

Los accesorios y las piezas del aparato no deben lavarse en el lavavajillas.

Limpieza periódica

PRECAUCIÓN! No mueva, dañe ni tire de los conductos o cables del interior del armario.

PRECAUCIÓN! Tenga cuidado para no dañar el sistema de refrigeración.

PRECAUCIÓN! Al mover el frigorífico, levántelo por el borde frontal para no arañar el suelo.

El equipo debe limpiarse de forma regular:

1. Limpie el interior y los accesorios con agua templada y un jabón neutro.
2. Revise y limpie periódicamente las juntas de la puerta para mantenerlas limpias y sin restos;
3. Aclare y seque a fondo.
4. Si se puede acceder, limpie el condensador y el compresor de la parte posterior del aparato con un cepillo.

Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.

Descongelación del congelador

PRECAUCIÓN! No utilice herramientas metálicas afiladas para raspar la escarcha del evaporador, ya que podría dañarlo. No utilice dispositivos mecánicos ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados por el fabricante. El aumento de la temperatura de los paquetes de alimentos congelados durante la descongelación puede acortar su tiempo de almacenamiento.

Unas 12 horas antes de realizar la descongelación, ajuste una temperatura más baja con el fin de acumular frío suficiente para la interrupción del funcionamiento.

Siempre se forma un poco de escarcha en los estantes del congelador y en torno al compartimento superior.

Descongele el congelador cuando la capa de escarcha alcance un grosor de unos 3-5 mm.

1. Apague el aparato o desconecte el enchufe de la toma de corriente.
2. Retire los alimentos congelados, envuélvalos en varias hojas de papel de periódico y colóquelos en un sitio fresco.

ADVERTENCIA! No toque los alimentos congelados con las manos mojadas. Podrían congelarse al contacto con los alimentos.

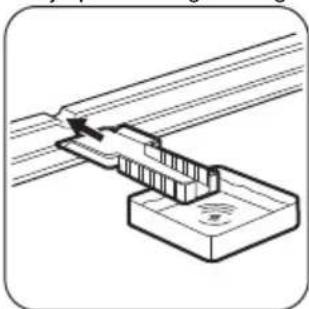

1. Deje la puerta abierta e introduzca el raspador plástico en el centro de la base, después de colocar un recipiente debajo para recoger el agua

de la descongelación.

Para acelerar el proceso de descongelación, coloque un recipiente con agua tibia en el compartimento congelador. Además, retire los

trozos de hielo que se desprendan antes de que finalice la descongelación.

1. Finalmente, seque bien el interior y conserve el raspador para su uso futuro.

2. Encienda el aparato.

Después de tres horas, vuelva a introducir los alimentos retirados anteriormente en los compartimentos.

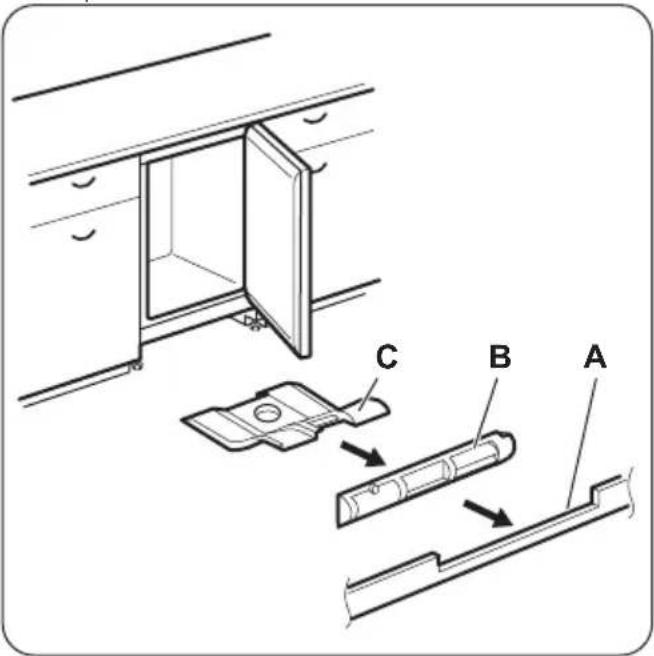

Limpieza de los canales de aire

1. Retire el zócalo (A) y, a continuación, la rejilla de ventilación (B).
2. Limpie la rejilla de ventilación.
3. Tire con cuidado del deflector de aire (C), comprobando que no queda agua de la descongelación.
4. Limpie la parte inferior del aparato con una aspiradora.

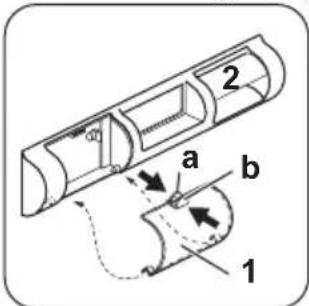

Limpieza del filtro de ventilación

El aparato dispone de un filtro de entrada de aire (1) y un conducto de salida (2) en la rejilla de ventilación.

El filtro se puede extraer para su lavado.

1. Presione las lengüetas (a) y (b) con los dedos.

2 a b 1

1. Baje el filtro.
2. Extraiga el filtro.

Para sustituir el filtro, invierta el orden de los pasos.

Periodos de inactividad

Si el aparato no se utiliza durante un tiempo prolongado, tome las siguientes precauciones:

1. Desconecte el aparato de la red eléctrica.
2. Extraiga todos los alimentos.
3. Descongele (si es necesario) y limpie el aparato y todos sus accesorios

Solución de problemas

1. Deje la puerta o puertas abiertas para que no se produzcan olores desagradables.

ADVERTENCIA! Si el armario va a mantenerse abierto, procure que alguien lo vigile de vez en cuando para que los alimentos de su interior no se estropeen si se interrumpe el suministro eléctrico.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Qué hacer si...

Problema Posible causa	Solución
El aparato no funciona. El aparato se apaga. Encienda el aparato.
El aparato no está correctamente	enchufado a la toma de corriente.	Enchufe el aparato correctamente a la toma de corriente.
No hay tensión en la toma de corriente.		Enchufe un aparato eléctrico diferente a la toma de corriente. Llame a un electricista cualificado.
El aparato hace ruido. El aparato no está bien apoyado en el suelo.		Compruebe que los soportes del aparato descansan sobre una superficie estable.
La alarma audible o visual está activada.	El aparato se ha conectado recientemente o la temperatura sigue siendo demasiado alta.	Consulte "Alarma de puerta abierta" o "Alarma de temperatura alta".
	La temperatura del horno es demasiado alta.	Consulte "Alarma de puerta abierta" o "Alarma de temperatura alta".
	La temperatura del horno es demasiado alta.	Llame a un electricista homologado o póngase en contacto con el centro de servicio técnico autorizado más cercano.
El compresor funciona continua-mente.	La temperatura está ajustada incorrectamente.	Consulte el capítulo de funcionamiento.
Se han introducido numerosos alimentos para congelar al mismo tiempo.		Espere unas horas y vuelva a comprobar la temperatura.
La temperatura ambiente es demasiado alta.		Consulte la tabla de clase climática en la placa de datos técnicos.
Los alimentos introducidos en el	aparato estaban demasiado cal-ientes.	Deje que los alimentos se enfríen a temperatura ambiente antes de al-macenarlos.
	La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta".
	La función QuickFreeze está activa-da.	Consulte la sección "Función Quick-Freeze".
Hay demasiada escarcha. La puerta no se ha cerrado correc-tamente o la junta está deformada/sucia.		Consulte la sección "Cierre de la puerta".
	El tapón de drenaje del agua no es-tá bien colocado.	Coloque el tapón de drenaje en la forma correcta.
	Los alimentos no están bien envuel-tos.	Envuelva mejor los productos.
	La temperatura está ajustada incor-rectamente.	Consulte el capítulo de funciona-miento.
El compresor no se pone en marcha inmediatamente después de pulsar QuickFreeze o tras cambiar la tem-peratura.	Esto es normal y no significa que exista un error.	El compresor se pone en marcha después de un cierto tiempo.
No es posible ajustar la tempera-tura.	La función QuickFreeze o Quick-Chill está activada.	Apague manualmente la función QuickFreeze o QuickChill, o espere hasta que se restablezca automáti-camente antes de ajustar la temper-atura. Consulte "Función Quick-Freeze o QuickChill".
La temperatura del aparato es de-masiado baja/alta.	El regulador de temperatura no se ha ajustado correctamente.	Seleccione una temperatura más al-ta o baja.
	La puerta no está bien cerrada. Consulte la sección "Cierre de la puerta".
	La temperatura de los productos es demasiado alta.	Deje que la temperatura de los pro-ductos descienda a la temperatura ambiente antes de guardarlo.
	Se han guardado muchos alimentos al mismo tiempo.	Guarde menos productos al mismo tiempo.
	El grosor de la escarcha es de más de 4-5 mm.	Descongele el aparato.
	La puerta se ha abierto con frecuen-cia.	Si es necesario, cierre la puerta.
	La función QuickFreeze está activada.	Consulte la sección “Función Quick-Freeze”.
	No hay circulación de aire frío en el aparato.	Compruebe que el aire frío circula libremente en el aparato.

Si el consejo anterior no ofrece resultados, llame al servicio técnico autorizado más cercano.

Cierre de la puerta

1. Limpie las juntas de la puerta.

Instalación

1. Si es necesario, ajuste la puerta. Consulte "Instalación".
2. Si es necesario, cambie las juntas defectuosas. Póngase en contacto con el servicio técnico autorizado.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Ubicación

Consulte las instrucciones de montaje para la instalación.

Para garantizar el mejor rendimiento, instale el aparato alejado de fuentes de calor, como radiadores, calderas, luz solar directa, etc. Asegúrese también de que el aire puede circular sin obstáculos por la parte trasera del aparato.

Colocación

El aparato se puede instalar en un lugar interior seco y bien ventilado en el que la temperatura ambiente se corresponda con la clase climática indicada en la placa de características del aparato:

Clase climática	Temperatura ambiente
SN +10°C a + 32°C
N +16°C a + 32°C
ST +16°C a + 38°C

Clase climática	Temperatura ambiente
T +16°C a	+ 43°C

Se puede producir algún problema de funcionamiento en algunos modelos cuando se usan fuera de ese rango. Sólo se puede garantizar el correcto funcionamiento dentro del rango de temperatura especificado. Si tiene cualquier duda respecto al lugar de instalación del aparato, consulte al vendedor, a nuestro servicio de atención al cliente o al servicio técnico autorizado más cercano

Conexión eléctrica

• Antes de conectar el aparato, compruebe que el voltaje y la frecuencia indicados en la placa de datos técnicos se corresponden con el suministro de la vivienda.
• El aparato debe conectarse a tierra. El enchufe del cable de alimentación se suministra con un contacto para tal fin. Si la toma de red de la vivienda carece de conexión a tierra, conecte el aparato a una toma de tierra conforme con la normativa, después de consultar a un electricista profesional
• El fabricante declina toda responsabilidad si no se toman las precauciones antes indicadas.
• Este aparato cumple las directivas CEE.

Datos técnicos

Alto mm 815
Ancho mm 560
Fondo mm 550
Tiempo de elevación Horas 0
Voltaje Voltios 230 - 240
Frecuencia Hz 50

La información técnica se encuentra en la placa de datos técnicos situada en el lado exterior o interior del aparato, y en la etiqueta de consumo energético.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo ¿Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los

aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

www.electrolux.com/shop
