| Tipo de producto | Refrigerador |
| Marca | Zoppas |
| Modelo | PK 22/9 2CE |
| Dimensiones (alto x ancho x fondo) | 85 x 55 x 55 cm |
| Peso neto | 28 kg |
| Capacidad neta | 90 litros |
| Clase climática | N-ST |
| Alimentación | 220-240 V ~ 50 Hz |
| Consumo energético anual | 150 kWh |
| Nivel de ruido | 42 dB |
| Refrigerante | R600a |
| Función de descongelación | Automática (escarcha) |
| Control de temperatura | Termostato mecánico |
| Iluminación interior | LED |
| Número de estantes | 3 estantes de vidrio |
| Número de cajones | 1 cajón para verduras |
| Puerta reversible | Sí |
| Limpieza recomendada | Paño suave con agua y jabón neutro |
| Seguridad | Bloqueo para niños (opcional) |
| Piezas de repuesto | Disponibles en servicio técnico autorizado |
| Reparabilidad | Índice de reparabilidad no especificado |
| Clase energética | E |
Preguntas frecuentes - PK 22/9 2CE Zoppas
Preguntas de los usuarios sobre PK 22/9 2CE Zoppas
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones PK 22/9 2CE - Zoppas y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PK 22/9 2CE de la marca Zoppas.
MANUAL DE USUARIO PK 22/9 2CE Zoppas
Advertencias y consejos importantes ...... pág. 23
Instalación ...... pág. 24
Colocación......pág. 24
Conexión eléctrica....pág. 24
Limpieza de las partes internas....pág. 24
Reversibilidad de las puertas ...... pág. 25
Empleo ...... pág. 26
Cuadro de mandos....pág. 26
Empleo del congelador ...... pág. 26
Regulación de la temperatura....pág. 26
Congelación rápida....pág. 26
L uz de alarma de la temperatura....pág. 26
Congelación de alimentos frescos....pág. 26
Conservación de alimentos congelados....pág. 27
Descongelación....pág. 27
Cubitos de hielo....pág. 27
Empleo del frigorífico.... pág. 28
Regulación de la temperatura....pág. 28
Conservación de los alimentos en el compartimiento frigorífico . . . . . . . . . . . . . . pág. 28
Rejillas movibles ...... pág. 28
Ubicación repisas de la contrapuerta....pág. 29
Eliminación de la escarcha ...... pág. 30
Manutención ...... pág. 31
Limpieza periódica....pág. 31
Períodos de inactividad ...... pág. 31
Luz interior ...... pág. 31
Anomalías de funcionamiento ...... pág. 31
Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario consultarlo. Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias. Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le rogamos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.
■ Este aparato ha sido proyectado para ser usado por adultos.
Por lo tanto, tener cuidado que los niños no se acerquen para jugar con él.
■ Cualquier modificación que eventualmente fuese necesaria a la instalación eléctrica doméstica para poder instalar el aparato tiene que ser realizada sólo por personal competente.
- Para eventuales intervenciones dirigirse a un Centro de Asistencia Técnica autorizado y exigir las piezas de repuesto originales.
- Es peligroso modificar o intentar modificar las características de este aparato.
- Una vez instalado el aparato verificar que no esté apoyado sobre el cable de alimentación.
■ Los frigoríficos y/o congeladores domésticos están destinados sólo a la conservación y/o congelación de alimentos.
■ Los productos que hayan sido descongelados no se tienen que volver a congelar.
■ Seguir atentamente las indicaciones del fabricante para la conservación y/o congelación de los alimentos.
- El aparato se calienta considerablemente en la proximidad del condensador y del compresor, por lo tanto hay que verificar que el aire pueda circular libremente alrededor del mismo. Una ventilación insuficiente puede causar un mal funcionamiento y daños al aparato.
Seguir cuidadosamente las instrucciones que se dan para la instalación.
- Quitar siempre el enchufe de la toma de corriente antes de efectuar cualquier operación de limpieza o manutención (como la substitución de la bombilla en aquellos aparatos que la tienen).
- Si el aparato es transportado en forma horizontal es posible que el aceite contenido en el compresor pase al circuito refrigerante. Esperar por lo menos dos horas antes de poner en marcha el aparato para dar tiempo a que el aceite regrese al compresor.
- En todos los aparatos de refrigeración y congelación existen superficies que se cubren con escarcha. Según el modelo, la escarcha puede ser eliminada automáticamente (desescarche automático) o manualmente. No intentar nunca quitar la escarcha con un objeto puntiagudo ya que se podría dañar irremediablemente el evaporador.
Utilizar para ello sólo el rascador de plástico que se suministra con el aparato. Por el mismo motivo no despegar nunca las cubetas del hielo con un cuchillo o cualquier otro objeto puntiagudo. - No colocar en el compartimiento de la baja temperatura (congelador o conservador) bebidas gaseosas que podrían explotar.
- No consumir nunca los cubitos de hielo recién sacados del congelador ya que podrían provocar quemaduras.
■ Estos aparatos son pesados. Tener cuidado en los desplazamientos. - En caso de necesitar reparaciones no intentar hacer las personalmente. Las reparaciones efectuadas por personas no competentes pueden provocar daños. Ponerse en contacto con el Centro de Asistencia más cercano y emplear sólo repuestos originales.
- Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes nocivos para el ozono; de todos modos la eliminación del aparato debe efectuarse en forma adecuada y conforme a las normas para la protección del ambiente.
En el caso que este aparato, dotado de cierre magnético, sustituya uno con cierre automático, aconsejamos que la cerradura de este último quede inservible, antes de deshacerse de él. Así se evitará que los niños, jugando, puedan quedar encerrados dentro, con grave peligro de sus vidas.
Colocación
Situar el aparato lejos de fuentes de calor, como: radiadores, estufas, exposición directa a los rayos del sol, etc.; las mejores prestaciones se obtienen con temperaturas del ambiente entre los 18°C y los 43°C.
Asegurarse de que en las partes posterior, superior e inferior no haya ningún obstáculo que impida la circulación del aire.

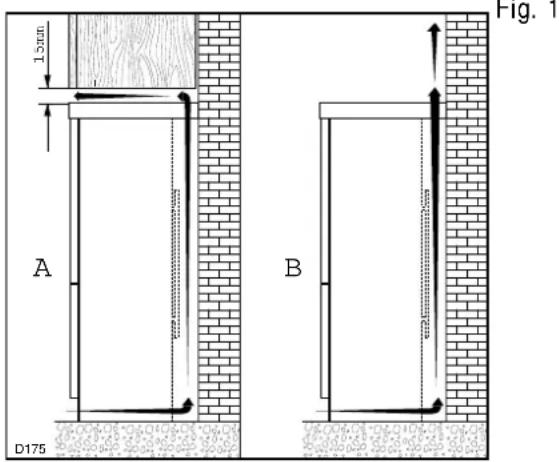

Para que el aparato rinda mejor, la distancia mínima entre la parte superior y el eventual mueble pénsil debería ser por lo menos de 15 mm (Fig. 1-A).
La solución preferable, de todos modos sería la ilustrada en la Fig. 1-B (sin mueble).
Fig. 1
Una o más patas graduables, situadas en la base del mueble, consistenten nivelarlo a la perfección.
Conexión eléctrica
Antes de enchufar el aparato, asegurarse que la tensión y frecuencia indicadas en la etiqueta de la matrícula, correspondan a las de la instalación doméstica.
Se admite una oscilación de ±6% sobre la tensión nominal.
Para el funcionamiento a tensiones distintas, habrá que utilizar un autotransformador de potencia adecuada.
Es indispensable conectar el aparato a una toma de tierra eficaz.
Para ello el enchufe del cable de alimentación está dotado de un adecuado contacto.
Si la toma de corriente de la instalación doméstica no estuviera conectada a tierra, conectar el aparato a una puesta a tierra, conforme a las leyes en vigor consultando para ello un técnico especializado.
La Casa Constructora declina toda responsabilidad en el caso que esta norma anti infortunio no haya sido respetada.
Sustitución cable de alimentación
En caso de sustitución del cable de alimentación hacer atención a las conexiones en el tablero de bornes:
- el cable amarillo/ verde debe ser conectado en el borne marcado con el símbolo de tierra
- el cable marrón debe ser conectado en el borne de línea marcado con la letra «L»;
- el cable azul debe ser conectado en el borne de neutro marcado con la letra «N».
Limpieza de las partes internas
Antes del empleo limpiar todas las partes internas con agua templada y jabón neutro, a fin de eliminar el característico olor a nuevo y secarlas luego cuidadosamente.
No emplear detergentes o polvos abrasivos que podrían dañar las superficies.
Reversibilidad de las puertas
Antes de efectuar cualquier operación desenchufar el aparato.
Para la inversión de las puertas, actuar de la siguiente manera:

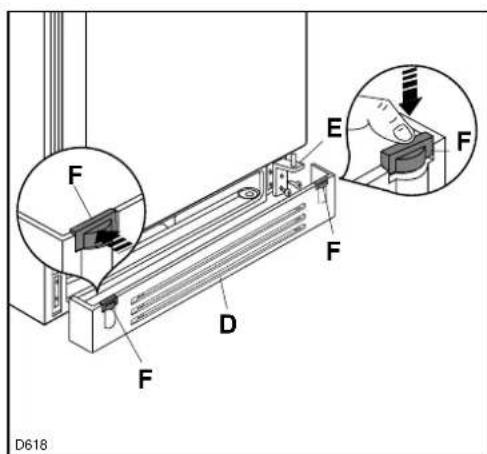

Extraiga la rejilla de ventilación (D-Fig. 2) encajada.
Desmonte la bisagra inferior (E-Fig. 2) desenroscando los dos tornillos que la fijan.
Quite la puerta inferior sacándola de la bisagra intermedia.
Desmonte la bisagra intermedia (Fig. 4).
Quite la puerta superior sacándola del perno superior (A-Fig. 3).
Desenrosque el perno superior (A) y la arandela (B-Fig. 3) de la bisagra superior (C) y vuelva a montarlos en la parte opuesta.
Monte de nuevo la puerta superior.
Vuelva a montar la bisagra intermedia en el lado opuesto.
Monte de nuevo la puerta inferior.
Monte la bisagra inferior (E-Fig. 2) esta vez en el lado opuesto, utilizando los dos tornillos que se habían quitado.
Quite la tapa (F-Fig. 2) de la rejilla de ventilación. Monte la tapa en la abertura que ha quedado libre en el lado opuesto.
Vuelva a montar la rejilla de ventilación (D-Fig. 2) apretando hasta que se encaje con un chasquido.

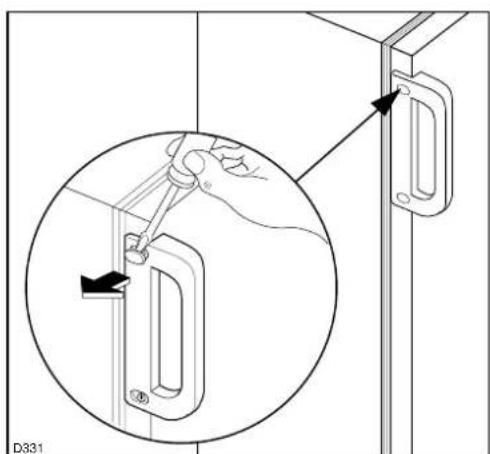

Invertir los tiradores (Fig. 5).
Los orificios no utilizados se mimetizan con taponcillos de plástico que se quitan de un lado y se vuelven a montar en los orificios que quedan libres.

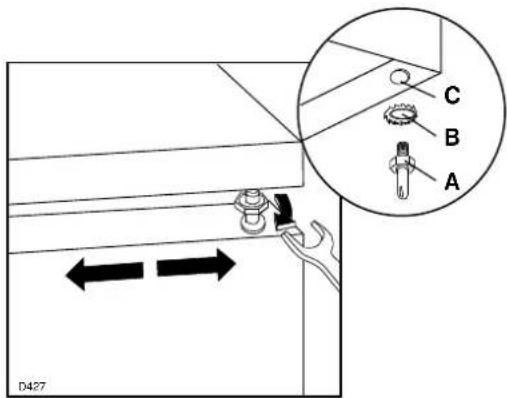

Para la alineación de las puertas, se puede intervenir sea en la bisagra intermedia que en la bisagra superior.

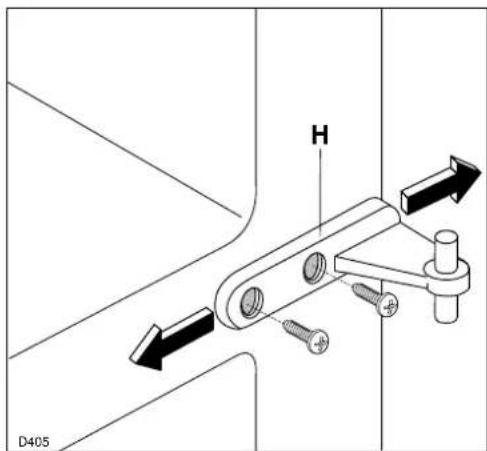

La bisagra intermedia (H) se regula en horizontal con la ayuda de una herramienta después de haber aflojado los dos tornillos. La bisagra superior se regula aflojando la tuerca (A), con una llave de 10 mm, actuando como se indica en la Fig. 3.
Fig. 2
Fig. 3
Fig. 4
Fig. 5
EMPLEO

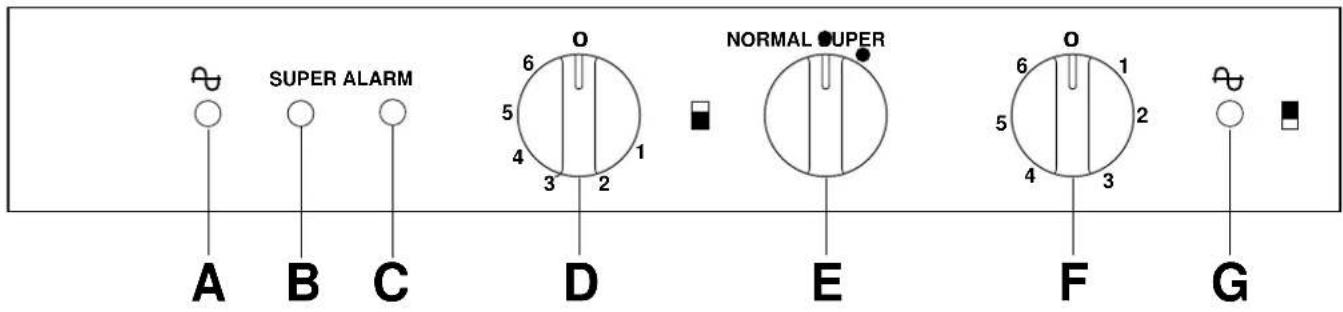

Cuadro de mandos
A. Piloto indicador de funcionamiento congelador
B. Piloto indicador de funcionamiento SUPER
C. Piloto indicador de alarma
D. Mando termostato del compartimiento congelador
E. Mando de funcionamiento NORMAL/SUPER
F. Mando termostato del compartimiento refrigerador
G. Piloto indicador de funcionamiento refrigerador
EMPLEO DEL CONGELADOR
Regulación de la temperatura
Este congelador está marcado con el símbolo ***, que significa que es apto para congelar alimentos frescos y para conservar, a largo plazo, alimentos congelados.
Girar el mando del termostato (D) en sentido horario hasta que el índice coincida con la posición deseada (pasada la posición «O» de parada). La posición intermedia es generalmente la más conveniente.
La posiciones del termostato pueden modificarse según la temperatura del ambiente circunstante, la posición del congelador, la frecuencia con que se abre la puerta, etc. Para regular la temperatura, girar el mando del termostato (D) hacia los números más altos para obtener temperaturas más frías o hacia los números más bajos para obtener temperaturas menos frías.
Para apagar el congelador, girar el mando del termostato hasta la posición «O».
El compartimiento frigorífico seguirá funcionando.
Congelación rápida
Girar el mando (E) hasta la posición «SUPER». Se encenderá la luz (B) de funcionamiento SUPER.
Luz de alarma de la temperatura (C)
La luz de alarma de la temperatura se enciende automáticamente cada vez que la temperatura interior del congelador supera un cierto valor que podría impedir una larga conservación de los alimentos. Es perfectamente normal que la luz de alarma permanezca encendida un rato después de enchufar el congelador. Quedará encendida hasta alcanzar la temperatura óptima para la conservación de los alimentos.
Congelación de alimentos frescos
Poner el congelador en situación de congelación rápida. Si se acaba de encender el congelador, esperar por lo menos tres horas antes de introducir los alimentos frescos. Si el congelador lleva algún tiempo fincionando, poner el mando en posición SUPER por lo menos 24 horas antes de introducir los alimentos para asegurar una congelación perfecta. Mantener el mando en la misma posición durante 24 horas más, después de haber introducido los alimentos en el congelador, y luego volver a poner el mando en posición de conservación de los alimentos congelados.
Colocar los alimentos para congelar en el cajón superior.
La cantidad máxima de alimentos que pueden congelarse en 24 horas es de 16 kg. La capacidad de congelación del aparato está indicada también en la etiqueta de la matrícula colocada en el interior de la cuba refrigerante, abajo a la izquierda.
Damos algunos consejos importantes necesarios para obtener las máximas ventajas del proceso de congelación:
congelar sólo alimentos de óptima calidad, frescos y bien limpios;
dividir todo en porciones pequeñas, a fin de favorecer la rapidez de la congelación y consentir sólo la descongelación de la cantidad deseada;
no hay que olvidar que una vez descongelados, los alimentos se estropean rápidamente;
los alimentos con bajo contenido de grasas se conservan mejor que los que tienen mucha grasa. La sal reduce la duración de la conservación;
envolver los alimentos en papel de aluminio o en polietileno, que debe quedar muy bien adherido a ellos y bien cerrados;
no congelar una cantidad de alimentos superior a la indicada en la etiqueta de la matrícula;
no abrir nunca la puerta del congelador ni introducir nuevos alimentos si está en curso la fase de congelación;
evitar colocar los productos por congelar a contacto con los ya congelados sino colocarlos en el cajón adecuado para la congelación; ello evitará un aumento de la temperatura de los productos congelados;
no introducir en el congelador bebidas gaseosas, ya que pueden explotar;
no introducir alimentos o líquidos calientes y no llenar demasiado los contenedores con tapa de los alimentos por congelar.
Es aconsejable indicar en cada confección la fecha de congelación para poder controlar el tiempo de conservación.
Importante
Cuando se corta la corriente eléctrica, no tiene que abrirse la puerta del congelador. Si el corte es de breve duración (de 6 a 8 horas) y el congelador está lleno no hay peligro de que los alimentos se estropeen. Si el corte dura más tiempo, los alimentos tienen que consumirse lo más rápidamente posible, o bien ser cocinados y congelados de nuevo.
Atención
En la parte interior de la puerta se esquematizan algunos tipos de animales o alimentos y los meses (en número) de conservación a partir del momento de congelación.
En la parte superior de los contenedores existen etiquetas donde se puede escribir la fecha de congelación de los alimentos (es aconsejable usar un lápiz).
Conservación de alimentos congelados
Para utilizar de la mejor manera el congelador, es necesario:
asegurarse de que los alimentos congelados hayan sido bien conservados por el minorista;
que el transporte desde la compra a la colocación en el congelador, sea breve;
no superar el período de conservación indicado por el productor en los alimentos;
tras un período de inactividad, introducir los alimentos en el congelador, mínimo después de haberlo dejado funcionando dos horas en la posición de congelación rápida; volverlo a colocar luego en la posición de funcionamiento normal;
no abrir demasiado frecuentemente la puerta ni dejar la abierta más de lo necesario.
No tomar los cubitos recién sacados del congelador; pueden provocar quemaduras por frío.
En caso de falta de corriente, no abrir la puerta. Si el congelador está completamente lleno, los alimentos congelados no padecerán algún daño; diversamente es aconsejable consumirlos a la mayor brevedad.
Descongelación
Antes de utilizar los alimentos congelados, se pueden descongelar en el frigorífico o a temperatura ambiente, depende del tiempo disponible para la operación.
Las porciones pequeñas se pueden cocinar directamente recién sacadas del congelador, pero en este caso el tiempo de cocción será más prolongado.
Cubitos de hielo
El frigorífico está dotado de una o más bandejitas para la formación de cubitos de hielo.
Dichas bandejitas hay que llenarlas con agua potable y colocarlas en el congelador.

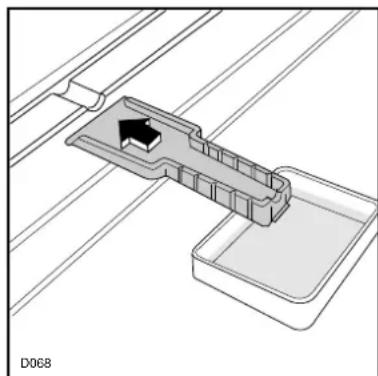

Se recomienda no emplear utensilios metálicos para despegar las bandejitas.
EMPLEO DEL FRIGORÍFICO
Regulación de la temperatura
Girar el mando del termostato en sentido horario hasta una posición intermedia. De todos modos, la colocación del mando va individuada tenendo en cuenta que la temperatura interna depende:
de la temperatura ambiente;
de la frecuencia de apertura de las puertas;
de la cantidad de alimentos conservados;
de la colocación del aparato.
Como en el caso del congelador, la temperatura del frigorífico puede ser modificada girando el mando hacia los números más altos para obtener temperaturas más frías o hacia los números más bajos para obtener temperaturas menos frías.
En las posiciones de máximo frío, con temperatura ambiente elevada, el funcionamiento puede ser continuo, con consiguiente formación de escarcha en la parte posterior de la cuba; en tal caso es necesario girar el mando a una posición de menor frío, a fin de consentir la eliminación automática de la escarcha y, como consecuencia, obtener un consumo menor de energía eléctrica.
El compartimiento frigorífico se para situando el mando del termostato en la posición «O». El compartimiento congelador seguirá funcionando.
Conservación de los alimentos en el compartimiento frigorífico
Para utilizar de la mejor manera la cuba refrigerante, es necesario:
no introducir en la cuba comidas calientes o líquidos en evaporación;
tapar o envolver los alimentos (especialmente si son aromáticos);
no colocar en las rejillas papeles, cartones o plásticos que impidan la circulación del aire entre las mismas.

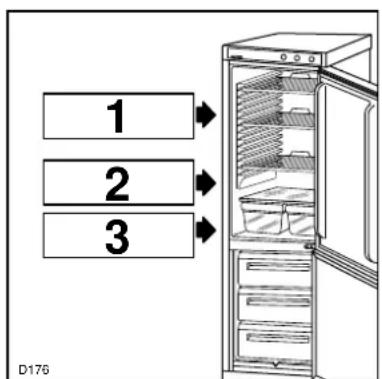

Es aconsejable colocar los alimentos como indicado en la Figura 6:
- Platos fríos, queso, mantequilla, leche
- Carne, pescado
- Fruta y verdura.
En esta posición, la carne puede ser conservada durante 1 ó 2 días al máximo.
Comidas guisadas, platos fríos, etc.: deben ser bien tapados.
Fruta y verdura: lavarla bien antes de conservarla en el frigorífico.
Carne cruda (de todos los tipos): debe ser envuelta en saquitos de plástico.
Rejillas movibles
En las paredes del compartimento existen unas guías que consistenten poner las rejillas a distintas alturas.

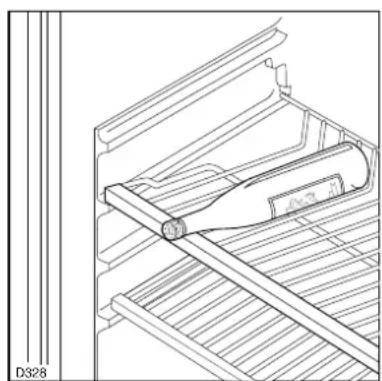

La rejilla superior, para los modelos que la poseen, puede
asumir varias inclinaciones como se ilustra en la figura. De este modo la rejilla puede ser usada como cesta portabotellas.
Ubicación repisas de la contrapuerta
Se puede cambiar la posición de las repisas de la contrapuerta.
La operación se efectúa de la siguiente manera:

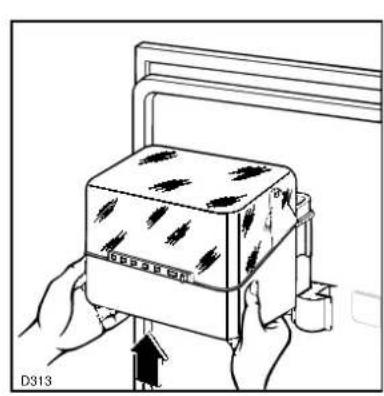

Empujar gradualmente la repisa en el sentido indicado por las flechas hasta llegar a desengancharla, luego volverla a montar en la posición deseada.
La repisa porta-mantequilla (para los modelos que la poseen) está dotada de un regulador para el control de la temperatura.
Hendijas abiertas: temperatura más fría, hendijas cerradas: temperatura más caliente.
Eliminación de la escarcha
Compartimiento frigorífico
La escarcha del evaporador de la cuba refrigerante se elimina automáticamente a cada interrupción del motocompresor.
El agua de la escarcha der retida, mediante un canal adecuado (véase Fig. 13), se recoge en un pequeño depósito colocado en la parte posterior sobre el motocompresor del aparato, de donde evapora.

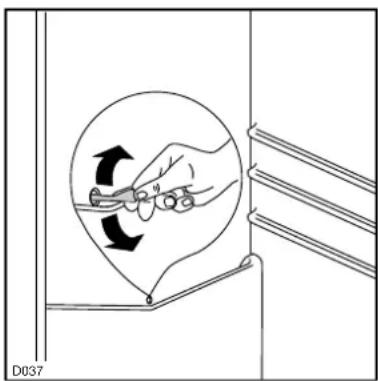

Se recomienda limpiar periódicamente el orificio de desagüe de la escarcha derretida, situado en la parte central (véase Fig. 13) del adecuado canalón de la cuba refrigerante, para evitar que el agua desborde sobre los alimentos conservados en el frigorífico. Utilice para ello el respectivo limpiador que se encuentra introducido en el orificio de desagüe.
Fig. 13
Compartimiento congelador
En la cuba *recambio, habrá que eliminar la escarcha cada vez que se haya formado un gran espesor (de unos 4 mm), con el rascador de plástico adecuado, en dotación con el aparato.
Durante esta operación no es necesario ni desenchufar el aparato ni sacar los alimentos contenidos en la cuba.
Recomendamos no utilizar utensilios metálicos para quitar la escarcha a fin de evitar daños graves al aparato.
En el caso que se formara una espesa capa de hielo, será necesario descongelar totalmente el aparato, procediendo de la manera siguiente:
colocar el mando del termostato (D) en posición «O», o desenchufar el aparato;
envolver los alimentos congelados en varios papeles de diario y colocarlos en un lugar muy fresco;
dejar la puerta abierta. Colocar el rascador en la posición adecuada como se indica en la figura 14 ponendo debajo una cubeta para recoger el agua;
Fig. 14
quitar con una esponja el agua que se ha recogido en el fondo y secar cuidadosamente la cuba del congelador;
conservar el rascador para usos futuros.
Girar el mando del termostato (D) en la posición deseada o enchufar otra vez el aparato.
Poner el congelador en situación de congelación rápida.
Pasadas dos o tres horas, el congelador está de nuevo listo para la conservación de los alimentos congelados.
Limpieza periódica
Desenchufar el aparato antes de realizar cualquier operación.
Lavar el interior con agua templada y bicarbonato sódico.
Lavar las superficies externas con cera de silicona. Limpiar el condensador y el motocompresor con un cepillo o un aspirador. Esta operación mejorará el funcionamiento con el consiguiente ahorro de energía.
Períodos de inactividad
Durante los períodos en que el aparato no tenga que funcionar, observar las siguientes precauciones:
desenchufar el aparato;
sacar todos los alimentos;
descongelar y limpiar el interior y cada accesorio;
dejar las puertas entornadas para facilitar la circulación del aire en el interior, a fin de evitar la formación de olores desagradables.
Luz interior

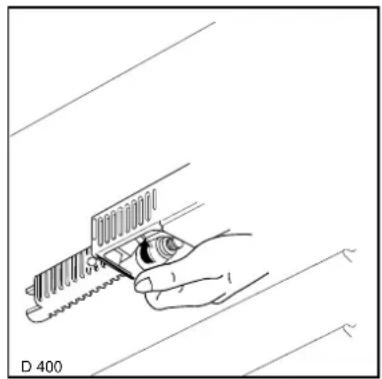

Se accede fácilmente a la bombilla que ilumina la cuba refrigerante a través de la ranura prevista en la misma pantalla.
Si, con la puerta abierta, la bombilla no se encendiera, controlar que esté bien enroscada; si el defecto no se corrige, cambiar la bombilla.
La potencia máxima se indica en el difusor.
En el caso que el aparato presentara alguna anomalía, será oportuno controlar:
que esté bién enchufado y que el interruptor de la instalación eléctrica esté conectado;
que no haya un corte de corriente;
que el mando del termostato esté en su posición correcta.
Además:
Si el aparato es excesivamente ruidoso, verificar que los lados no estén en contacto con los otros muebles, que pueden causar ruidos o vibraciones y que los tubos de la unidad refrigerante no vibren;
si se observan restos de agua en el fondo de la cuba refrigerante, controlar que el orificio de desagüe de la escarcha der retida no esté obturado.
Si después de los controles sugeridos, el defecto prevaleciera, será oportuno llamar al Centro de Asistencia Técnica más cercano.
Para una solicita asistencia es importante, al acto de la llamada, dar la sigla del modelo y el número de matrícula del propio aparato, tomándolos de la etiqueta de la matrícula misma colocada en el interior de la cuba refrigerante, abajo a la izquierda.
- Colocación
- Conexión eléctrica
- Limpieza de las partes internas
- Reversibilidad de las puertas
- EMPLEO
- EMPLEO DEL CONGELADOR
- Importante
- Atención
- Conservación de alimentos congelados
- Descongelación
- Cubitos de hielo
- EMPLEO DEL FRIGORÍFICO
- Regulación de la temperatura
- Conservación de los alimentos en el compartimiento frigorífico
- Rejillas movibles
- Eliminación de la escarcha
- Compartimiento frigorífico
- Compartimiento congelador
- Limpieza periódica
- Períodos de inactividad
- Luz interior
- Además:
Marca : Zoppas
Modelo : PK 22/9 2CE
Categoría : Refrigerador
