MANUAL DE USUARIO TJ600E Sun Joe

¡IMPORTANTE! Instrucciones de seguridad

Todos los operadores deberán leer estas instrucciones antes del uso

Siga siempre estas normas de seguridad. No hacerlo podría resultar en lesiones corporales severas o incluso la muerte.

¡ADVERTENCIAS generales de seguridad!

Usted y cualquier otro operador de esta cultivadora + labradoria de jardín deberán leer, entender y obedecer en su totalidad estas instrucciones. No seguir todas las instrucciones puede causar un CHOQUE ELÉCTRICO, INCENDIO y/o LESIONES PERSONALES severas.

Preste atención al símbolo ⚠️ de alerta de seguridad personal usado en este manual para enfocar su atención a una ADVERTENCIA dada junto a una instrucción de operación particular. Esto significa que la operación requiere ATENCIÓN, PRECAUCIÓN Y CAUTELA especiales.

1. Mantenga el área de trabajo limpia y bien iluminada: las áreas abarrotadas y oscuras tienden a provocar accidentes.
2. partes de repuesto: al reparar esta unidad, use solo partes de repuesto idénticas. Reemplace o repare los cables dañados inmediatamente.
3. Mantenga alejados a los espectadores, niños y mascotas: todos los espectadores, incluidas las mascotas, deberán estar a una distancia segura del área de trabajo.
4. Conozca su producto: sepa cómo arrancar y detener la máquina. Familiarícese a fondo con los controles.
5. Use la herramienta adecuada: no utilice esta máquina para ningún otro trabajo excepto para el cual ha sido diseñada.
6. Vístase adecuadamente: no use vestimenta suelta o joyería, ya que dichos objetos pueden engancharse en las partes móviles. Utilice una cubierta protectora para contener cabellos largos. Se recomienda usar guantes de hule y calzado anti-deslizante protector al trabajar en exteriores.

7. Cables de extensión: para prevenir choques eléctricos, use esta máquina únicamente con un cable de extensión adecuado para uso en exteriores.

8. Evite los encendidos accidentales: no transporte la cultivadora + labrador con su dedo sobre el interruptor. Asegúrese de que el interruptor esté apagado antes de enchufar o desenchufar la unidad.

¡PRECAUCIÓN! Las partes móviles continuarán girando por varios segundos luego de haber apagado la máquina.

1. No abuse del cable: nunca jale la cultivadora + labradorar por el cable ni tire bruscamente de éste para desenchufar la cultivadora + labradorar del tomacorriente. Mantenga el cable alejado del calor, aceite y bordes filosos.
2. Partes móviles: mantenga alejados sus pies y manos de las partes móviles. Mantenga los protectores de la máquina en su lugar y funcionando apropiadamente.
3. No fuerce la herramienta: tendrá un mejor funcionamiento con menos probabilidades de lesiones personales o fallas mecánicas si es usada a la velocidad para la cual fue diseñada.
4. No se sobreextienda: mantenga con sus pies balance y posición adecuados todo el tiempo.

Si la cultivadora + labradora golpea un objeto extraño, siga estas instrucciones:

• Detenga la cultivadora + labradoria eléctrica;
• Inspecciónela para ver si existen daños; y
- Repare cualquier daño antes de volver a encender y operar la herramienta.

1. Utilice gafas protectoras: use también calzado protector, ropa que se ajuste a su cuerpo, guantes protectores y protección auditiva y para la cabeza.
2. Desconecte la herramienta: desconecte la cultivadora + labrador de la fuente de alimentación cuando no esté siendo usada, antes de repararla, al cambiar accesorios y al realizar cualquier otra tarea de mantenimiento.
3. Guarde la herramienta inactiva en interiores: cuando no esté en uso, la cultivadora + labradorade debe almacenarse bajo techo, en un lugar seco, alto o bajo llave, lejos del alcance de los niños.

4. Cuide la cultivadora + labrador: manténgala limpia para un óptimo rendimiento y con el fin de reducir el riesgo de lesiones. Inspeccione periódicamente el cable de extensión y reemplácelo inmediatamente si está dañado. Mantenga los mangos secos, limpios y sin aceite o grasa. Siga las recomendaciones adicionales descritas en la sección de mantenimiento de este manual.

5. Evite entornos peligrosos: no use la cultivadora + labrador bajo la lluvia o lugares húmedos o mojados. No opere la cultivadora + labrador en atmósferas gaseosas o explosivas, ni la use cerca a líquidos inflamables o combustibles. Los motores en este tipo de herramientas normalmente echan chispas, y las chispas pueden encender los gases.

6. Manténgase alerta: vea lo que está haciendo. Utilice su sentido común. No opere la cultivadora + labradoria si está cansado o bajo la influencia de las drogas, alcohol u otros medicamentos.
7. Verifique si hay partes dañadas: antes de seguir utilizando el artefacto, cualquier protector u otra parte que esté dañada debe ser examinada cuidadosamente para determinar si funcionará correctamente. Verifique el alineamiento de las partes móviles, las junturas de las partes móviles, roturas de las partes, ensamblada y cualquier otra condición que pueda afectar su funcionamiento. Un protector o cualquier otro componente dañado debe ser correctamente reparado o reemplazado. Comuníquese con el centro de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para asistencia.

Capacitación

• Lea, entienda y siga todas las instrucciones en la cultivadora + labrador y en el manual antes de empezar a operar esta unidad. Familiarícese a fondo con los controles y el uso correcto del equipo. Sepa cómo detener la unidad y desactivar los controles rápidamente.
• Los niños nunca deben tener acceso a la unidad. Los adultos nunca deben operar la unidad sin leer y entender cuidadosamente estas instrucciones.
• Mantenga el área de operación libre de personas, particularmente niños pequeños o mascotas.
• Tenga cuidado y evite resbalar o caer.
• Planee siempre su ruta de cultivo de manera que se evite el lanzamiento de desechos hacia personas, animales o propiedades (por ejemplo ventanas, autos, etc.). Los objetos lanzados pueden causar lesiones personales severas y daños a la propiedad. No permita que nadie esté frente a una máquina en funcionamiento.
• Mantenga a la gente, mascotas y propiedad al menos a 25 pies (7.6 m) de la cultivadora + labradoras mientras se encuentre funcionando. Detenga la cultivadora + labradoras si personas o animales entran al área de descarga.
• Verifique en todo momento las condiciones de la superficie para evitar resbalones, caídas u objetos inesperados.

Preparación

• Inspeccione siempre el área donde la cultivadora + labradorá será utilizada. Retire todos los objetos (por ejemplo, piedras, palos, alambres y demás objetos extraños) que puedan ser arrojados por las cuchillas o que hagan tropezar al operador).
• Los objetos lanzados pueden causar serias lesiones a los ojos y al cuerpo expuesto. Use siempre gafas de seguridad o protección ocular durante la operación y mientras realice cualquier ajuste o reparación.
• Opere la cultivadora + labrador empleando ropa adecuada en todo momento. No use joyas ni ropa suelta u holgada que pueda enredarse en las partes móviles de la cultivadora. Use calzado antideslizante para garantizar un balance y posición adecuados.
• Cumpla con todas las leyes y reglamentos de prevención de ruido.
• Inspeccione la cultivadora + labrador para comprobar que no hayan partes y etiquetas de seguridad gastadas, dañadas o faltantes. Vea la sección de mantenimiento para instrucciones detalladas.

Operación

• No opere el artefacto bajo la influencia de alcohol o drogas.
• Mantenga los dispositivos de seguridad en su lugar y funcionando apropiadamente. No opere con partes dañadas o faltantes.
• Asegúrese que los controles de inicio y parada (Start/Stop) funcionen correctamente antes del cultivo.
• Sujete la cultivadora + labradora con ambas manos durante la operación. Asegúrese de que los mangos estén secos.
• El contacto con las partes giratorias puede amputar manos y pies. Mantenga sus manos y pies alejados de todas las partes giratorias.
• Opere la cultivadora + labradora únicamente cuando haya buena visibilidad o bastante luz, además de condiciones secas. Esté atento en todo instante a dónde usted esté pisando y mantenga los mangos firmemente sujetados con las dos manos. ¡Camine, no corra!
• No opere la cultivadora + labradoria en superficies resbaladizas. Esté atento a dónde esté pisando durante el uso.
• Tenga cuidado al cambiar de dirección y operar la herramienta en pendientes. Mantenga los pies y piernas a una distancia segura lejos del artefacto. Localice y evite obstáculos o peligros ocultos.
• No sobrecargue la capacidad del artefacto al intentar cultivar profundamente. Causará una resistencia excesiva.

• Detenga la cultivadora + labrador y desconecte el cable eléctrico antes de retirarse de la posición de operador (detrás de los mangos) para ajustar o inspeccionar la unidad. Espere hasta que las cuchillas se hayan detenido por completo.

• Si la cultivadora + labradora comienza a vibrar de manera anormal, detenga la máquina e inspecciónela detenidamente en busca de daños.

• APAGUE la máquina y desenchufe el cable de alimentación al trasladarse a una nueva área de trabajo. Permita que las cuchillas dejen de girar por completo antes de transportar la unidad.
• Tenga siempre cuidado y use su sentido común cuando suceda una situación que no esté cubierta en este manual. Si no está seguro de qué hacer, contacte a un concesionario autorizado Snow Joe® + Sun Joe® o llame a la central de servicio al cliente Snow Joe® + Sun Joe® al 1-866-SNOWJOE (1-866-766-9563).
• No use esta máquina bajo la lluvia o en condiciones húmedas.
• Al levantar o sostener la máquina, no la agarre por las cuchillas de corte o bordes afilados.

Al dejar de trabajar

• Siempre apague la cultivadora + labrador y desenchufe el cable de alimentación al dejar de trabajar o cambiar áreas de labrado. Nunca deje una máquina encendida sin atenderla.
• Las cuchillas continuarán girando por un corto periodo luego de haber apagado la cultivadora + labrador. Espere a que las cuchillas se hayan detenido completamente antes de levantar el artefacto o realizar cualquier inspección o mantenimiento.
• La carcasa del motor se mantiene caliente por un corto periodo luego de que la máquina haya sido apagada. Permita que la carcasa del motor se enfríe antes de tocar la unidad o guardarla cerca de material combustible.

Mantenimiento y almacenamiento

• Conserve o reemplace las etiquetas de seguridad y de instrucción.
• Suelte todos los controles, detenga el motor y espere a que las cuchillas se detengan por completo antes de limpiar, reparar o inspeccionar la cultivadora + labrador.
• Verifique regularmente lo siguiente:

i) Las cuchillas están limpias y giran libremente: la acumulación de residuos alrededor de las cuchillas puede causar un mal funcionamiento o dañar el motor. Inspeccione y limpie el área alrededor de las cuchillas antes de cada uso.
ii) Los dispositivos de seguridad funcionan apropiadamente: no manipule indebidamente los dispositivos de seguridad.
iii) Los pernos y tornillos están ajustados apropiadamente: inspeccione visualmente la cultivadora + labrador a en busca de cualquier daño y asegúrese de que esté en condiciones seguras de funcionamiento.

iv) Use solo partes de repuesto idénticas: reemplace siempre las partes dañadas solo con partes genuinas del fabricante de equipo original (OEM por sus siglas en inglés). Las partes de repuesto que no cumplan con las especificaciones del equipo original pueden provocar un funcionamiento incorrecto y comprometer la seguridad.

Artefactos de doble aislamiento

En un artefacto de doble aislamiento, se proporcionan dos sistemas de aislamiento en lugar de una conexión a tierra. Un artefacto de doble aislamiento no posee conexión a tierra, y no debe agregársele ninguna. La reparación de un artefacto de doble aislamiento requiere sumo cuidado y conocimiento del sistema, y solo debe ser realizada por personal técnico calificado en un centro de servicio autorizado por Snow Joe ^® + Sun Joe ^® . Las partes de reemplazo de un artefacto de doble aislamiento deben ser idénticas a las partes originales. Un artefacto de doble aislamiento está marcado con las frases “Double Insulation” (“doblemente aislado”) o “Double Insulated” (“aislamiento doble”). El símbolo (un cuadrado dentro de otro) puede también estar marcado en el artefacto.

LE AISLAMIENTO: PUESTA A TIERRA NO VERIDA. AL REPARAR, USE SOLO PARTES EPUESTO IDÉNTICAS.

Esta cultivadora + labradora eléctrica tiene doble aislamiento y elimina la necesidad de un sistema separado de conexión a tierra. Use solo partes de repuesto idénticas. Lea las instrucciones antes de reparar artefactos de doble aislamiento. Use esta cultivadora + labradora solo como se describe en este manual.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a tierra (GFCI) deberá proteger al(a los) circuito(s) o tomacorriente(s) a ser utilizado(s) con esta cultivadora + labrador. Existen receptáculos disponibles con protección incorporada GFCI y pueden ser utilizados para esta medida de seguridad.
2. Para evitar un choque eléctrico, use solo cables de extensión adecuados para uso en exteriores, tales como SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ó SJTOW-A.

Antes del uso, verifique que el cable de extensión se encuentre en buenas condiciones. Al usar un cable de extensión, asegúrese de que sea lo suficientemente fuerte para poder transportar toda la electricidad que su equipo consumirá. Un cable de extensión demasiado fino causará una caída de tensión en la línea produciendo pérdida de potencia y recalentamiento.

ADVERTENCIA

Un choque eléctrico puede causar DAÑOS SEVEROS o MUERTE. Tenga en cuenta estas advertencias:

• No deje que ninguna parte de la cultivadora + labradoría eléctrica haga contacto con agua mientras esté funcionando. Si el artefacto se moja mientras está apagado, séquelo antes de encenderlo.
• Use solo un cable de extensión aprobado por UL, CSA o ETL y recomendado para uso en exteriores y todo tipo de clima.
• No use un cable de extensión de más de 100 pies (30 m).
• No toque el artefacto o su enchufe con las manos húmedas, o mientras esté parado sobre agua. Usar botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

Longitud del cable de extensión de cordon :	Hasta 50 pies (15 m)	+50 pies -100 pies (+15 m - 30 m)
Calibre de alambre (A.W.G.):	16	14

1. Para reducir el riesgo de un choque eléctrico, este artefacto posee un enchufe polarizado (es decir una pata es más ancha que la otra). Use este artefacto solo con un cable de extensión polarizado aprobado por UL, CSA o ETL y recomendado para uso en exteriores y todo tipo de clima, tal como el cable de extensión de 50 pies y calibre 14 Power Joe SJTW-A de Snow Joe® + Sun Joe® con extremo iluminado (modelo PJEXT50-B). Visite sunjoe.com para comprar este cable de extensión, o pídalo llamando por teléfono al 1-866-SNOWJOE (1-866-766-9563).

El enchufe del artefacto encajará en el receptáculo del cable de extensión polarizado solo de una manera. Si el enchufe del artefacto no entra por completo dentro del receptáculo del cable de extensión, invierta las clavijas del enchufe. Si el enchufe aún no encaja, obtenga un cable de extensión polarizado correcto. Un cable de extensión polarizado requerirá el uso de un tomacorriente polarizado. el enchufe del cable de extensión encajará en el tomacorriente polarizado de la pared solo de una manera. Si el enchufe no entra por completo dentro del tomacorriente de la pared, invierta las clavijas del enchufe. Si el enchufe aún no encaja, contacte a un electricista calificado para la instalación del tomacorriente de pared apropiado. No modifique en ninguna forma el enchufe del artefacto, ni el receptáculo del cable de extensión ni el enchufe del cable de extensión.

1. Para evitar que el cable del artefacto se desconecte del cable de extensión durante la operación, use el gancho de restricción incorporado para cable de extensión y/o haga un nudo con los dos cables tal como se muestra en la Tabla 1.

Tabla 1. Método para asegurar el cable de extensión

Cable de extensión Cable del artefacto

(A) Ate el cable como se indica

(B) Conecte el enchufe y el receptáculo

1. No maltrate el cable. Nunca jale la cultivadora + labrador por su cable ni tire de éste para desconectarla del enchufe. Mantenga el cable alejado del calor, aceite y bordes afilados.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones relacionadas a la unidad antes de intentar ensamblarla y operarla.

Símbolo SímboloDescripción Descripción
	LEA EL(LOS) MANUAL(ES) DEL OPERADOR: lea, comprenda y siga todas las instrucciones en el(los) manual(es) antes de intentar ensamblar y operar la unidad.		Use protección ocular, auditiva y para la respiración (p. ej., gafas de seguridad, audífonos y máscaras anti-polvo).
	ALERTA DE SEGURIDAD: indica una precaución, advertencia o peligro.		¡ADVERTENCIA! No exponga la unidad a la lluvia o a condiciones húmedas.
	¡ADVERTENCIA! Mantenga el cable de extensión alejado de las cuchillas.		¡ADVERTENCIA! Las partes giratorias pueden causar lesiones severas. Asegúrese de que las cuchillas se detengan por completo antes de transportar la máquina o antes de inspeccionarla, limpiarla o realizar en ésta cualquier otra tarea de mantenimiento.
	¡APÁGUELA! Desconecte el enchufe del tomacorriente antes de limpiar o llevar a cabo rutinas de mantenimiento.		¡APÁGUELA! Desenchufe el cable inmediatamente del tomacorriente si éste se daña o corta.
	Tenga cuidado con objetos extraños que puedan ser lanzados desde el artefacto. Mantenga a los transeúntes a una distancia segura del área de trabajo.		Utilice guantes protectores y calzado no deslizante al usar la máquina y al manipular desechos.
	La parte giratoria seguirá girando continuamente durante varios segundos después de que la máquina se haya apagado.		DOBLE AISLAMIENTO: al prestar servicio, use solo partes de repuesto idénticas.

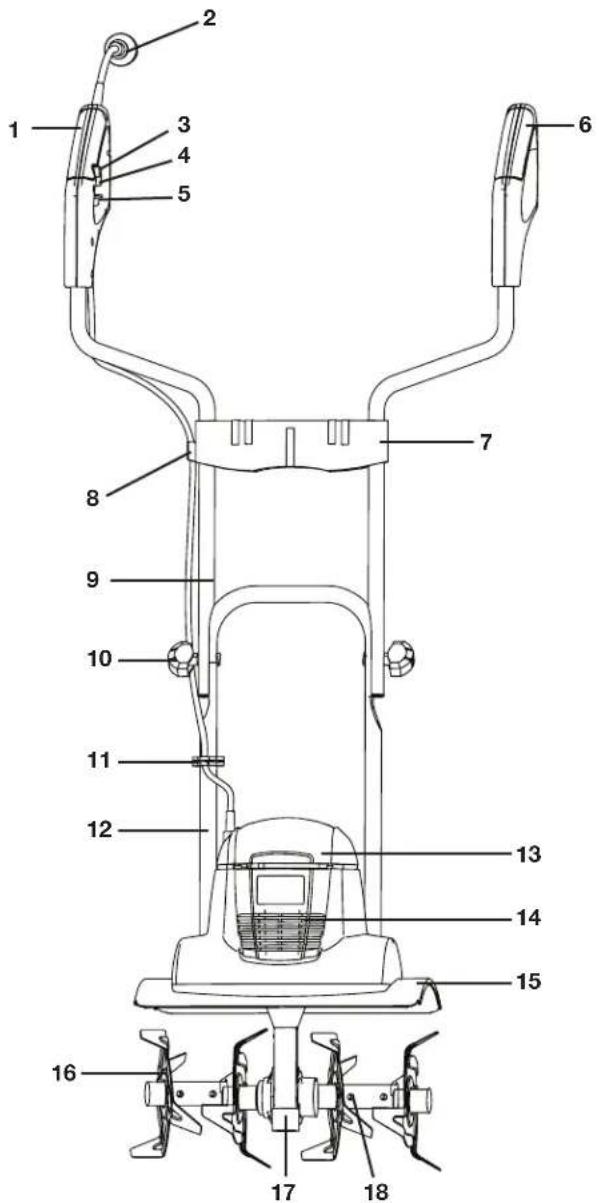

Conozca su cultivadora + labradora eléctrica

Lea detenidamente el manual del propietario y las instrucciones de seguridad antes de operar la cultivadora + labradoria eléctrica. Compare la ilustración debajo con la cultivadora + labradoria eléctrica para familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual para futuras referencias.

1. Empuñadura de mango derecha
2. Cable del artefacto
3. Botón de trabajo de seguridad
4. Gatillo interruptor
5. Gancho de sujeción para cable de extensión
6. Empuñadura de mango izquierda
7. Deflector de plástico
8. Guía de cable
9. Mango superior
10. Perilla y perno de mango superior (x2)
11. Sujetador de cable
12. Mango inferior
13. Carcasa de motor
14. Conductos de ventilación
15. Guarda protectora
16. Cuchilla de acero (4)
17. Caja de engranajes
18. Perno hexagonal

Velocidad sin carga 390 RPM

Longitud del mango plegable .... 30 in. (76.5 cm)

Rotor.....Cuatro cuchillas de acero

Ancho de cultivo máx. 14 plg (36 cm)

Profundidad de cultivo máx. 7 plg (18 cm)

Peso neto 18.7 lb (8.5 kg)

Desembalaje

Contenido del paquete

• Carcasa de cultivadora + labradoria eléctrica
• Mango izquierdo
• Mango derecho
• Deflector de plástico
• Tornillos Phillips (x2)
  • Tuerca de mariposa y perno (x2)
  • Ganchos de cable (x2)
• Sujetador de cable

• Manual con tarjeta de registro

• Retire cuidadosamente la cultivadora + labradoría eléctrica y compruebe que todos los artículos anteriores estén suministrados.

• Inspeccione cuidadosamente el producto para asegurarse de que no haya ocurrido ningún daño o ruptura durante el transporte. Si alguna parte está dañada o extraviada, NO DEVUELVA la unidad a la tienda. Comuníquese con la central de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del material de embalaje hasta que usted esté listo para usar su cultivadora + labradoría eléctrica. El empaquetado está hecho de materiales reciclables. Deshágase apropiadamente de estos materiales según los reglamentos locales, o guarde el empaquetado para un almacenamiento del producto a largo plazo.

¡IMPORTANTE! El equipo y los materiales de embalaje no son juguetes. No deje que los niños jueguen con bolsas plásticas, láminas o partes pequeñas. ¡Estos objetos pueden ser tragados y representan un riesgo de asfixia!

Ensamblado

¡ADVERTENCIA! No conecte la herramienta a la fuente de alimentación hasta que esté completamente ensamblada. El incumplimiento de esta advertencia puede resultar en un encendido accidental y lesiones personales severas.

¡ADVERTENCIA! Antes de llevar a cabo cualquier tarea de mantenimiento, asegúrese de que la herramienta esté desenchufada de la fuente de alimentación. El no seguir esta advertencia podría resultar en lesiones severas graves.

!ADVERTENCIA! Para evitar lesiones personales severas, antes de inspeccionar, limpiar o reparar la unidad asegúrese de que el interruptor se encuentre en la posición de APAGADO (O), la unidad esté desenchufada y las cuchillas se hayan detenido por completo.

!ADVERTENCIA! El producto debe estar completamente ensamblado antes de su operación. No use un producto que esté ensamblado parcialmente o con partes dañadas.

Siga las instrucciones de ensamblado paso a paso y use las imágenes proporcionadas como una guía visual para un fácil ensamblado del producto.

Conexión de los mangos

NOTA: el lado derecho o izquierdo de la cultivadora + labradora se determina estando detrás de la unidad, en la posición de operador. La “posición de operador” se define como estar de pie directamente detrás de la cultivadora + labradora.

NOTA: las partes pequeñas pueden perderse fácilmente durante el ensamblado o al hacer ajustes a la máquina. Para evitar esto, junte todas las partes retiradas de la caja o máquina y consérvelas en un lugar accesible.

1. Deslice la empuñadura de mano derecha y empuñadura de mano izquierda dentro del deflector de plástico emparejando los orificios en la parte trasera de las empuñaduras con los orificios en la parte trasera del deflector de plástico (Figs. 1, 2 y 3).

NOTA: use un destornillador Phillips. Alinear los orificios puede ser difícil. Recomendamos ajustar una empuñadura a la vez al deflector de plástico.

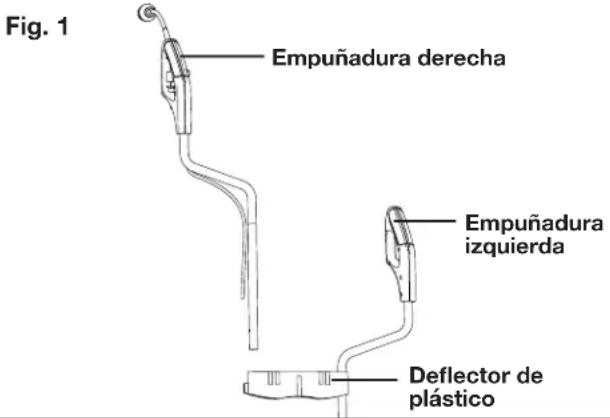

Fig. 1 Empuñadura derecha Empuñadura izquierda Deflector de plástico

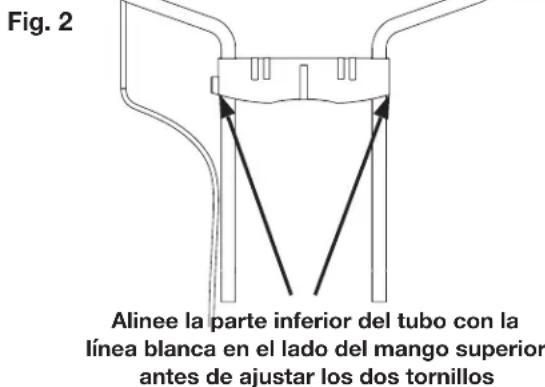

Fig. 2 Alinee la parte inferior del tubo con la línea blanca en el lado del mango superior antes de ajustar los dos tornillos

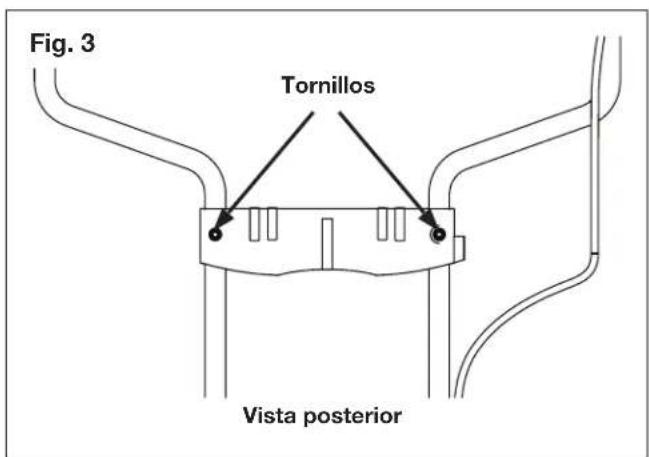

Fig. 3 Tornillos Vista posterior

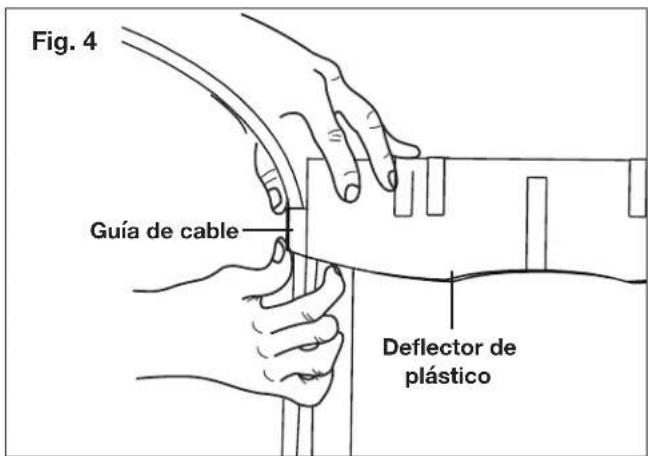

1. Empuje el cable de alimentación dentro de la guía del cable ubicada en el deflector de plástico (Fig. 4)


Fig. 4 Guía de cable Deflector de plástico

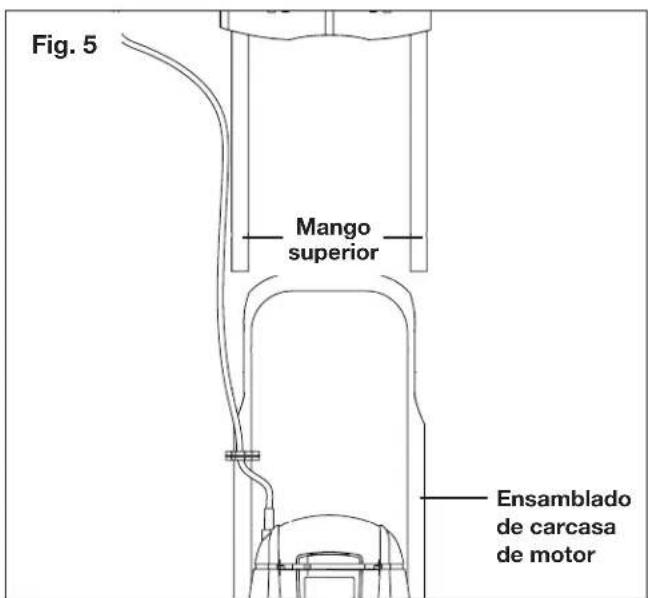

1. Posicione el ensamblado de mango superior sobre la carcasa del motor alineando los orificios (Fig. 5)

Fig. 5 Mango superior Ensamblado de carcasa de motor

1. Asegure el mango superior al mango inferior usando las perillas y pernos. Ajuste las perillas en cada lado para garantizar un ajuste seguro (Fig. 6).

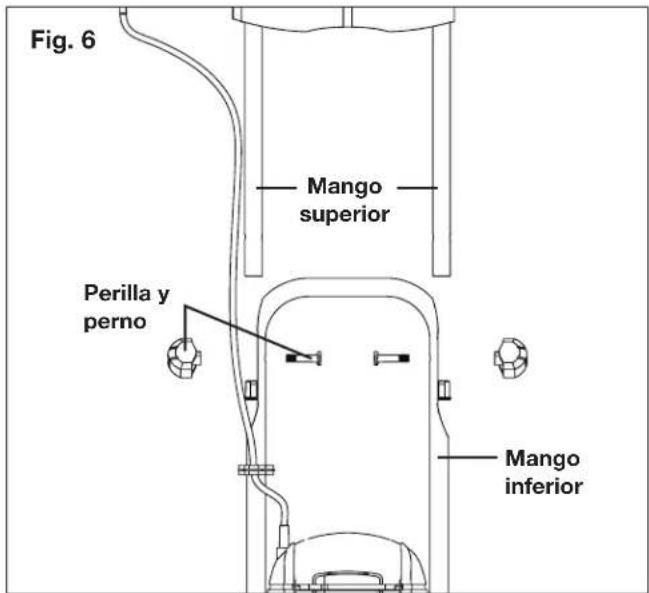

Fig. 6 Mango superior Perilla y perno Mango inferior

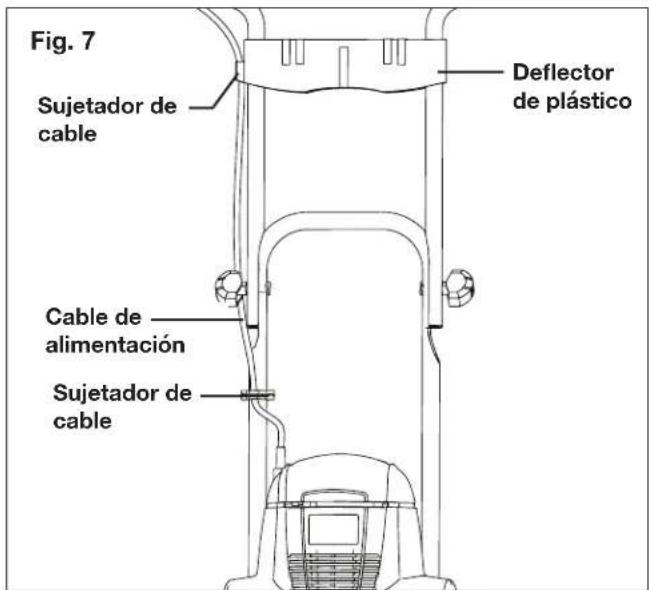

1. Asegure el cable de alimentación al cuerpo de la unidad usando los ganchos para cable. Use un gancho encima del deflector de plástico y el otro debajo del deflector de plástico (Fig. 7).


Fig. 7 Sujetador de cable Deflector de plástico Cable de alimentación Sujetador de cable

¡ADVERTENCIA! Asegúrese de que todas las perillas estén apretadas apropiadamente antes de usar la cultivadora + labradoría eléctrica.

Operación

Uso indicado

La cultivadora + labradora eléctrica TJ600E está diseñada para jardines pequeños y camas de flores. Esta cultivadora + labradora eléctrica afloja y da vuelta al suelo nuevo de forma efectiva. También puede ser usada para mezclar suelo grueso con fertilizante, turba y compostaje. Este producto no puede ser usado para labrar suelo muy seco o muy mojado.

El uso de este producto bajo la lluvia o en condiciones húmedas está prohibido.

Por motivos de seguridad, es esencial leer en su totalidad todo el manual de instrucciones antes del primer uso, y obedecer todas las instrucciones contenidas en dicho manual.

Este producto está destinado solo para uso privado y doméstico. No está destinado para ningún uso comercial. No debe ser usado para ningún propósito distinto a los descritos en este manual.

Conexión a la fuente de alimentación

NOTA: por motivos de seguridad, este producto está equipado con un cable de alimentación corto. No conecte la cultivadora + labradoría eléctrica directamente a la fuente de alimentación usando este cable de alimentación. Se requiere un cable de extensión apropiado para su operación. Obedezca los requisitos técnicos para este producto al comprar un cable de alimentación.

¡ADVERTENCIA! Por su seguridad, se requiere que el enchufe adjunto a esta cultivadora + labradora sea conectado a un cable de extensión aprobado. El cable de extensión debe ser adecuado para su uso en exteriores, con todos los receptáculos protegidos contra el contacto con agua. Asegúrese de que el cable de extensión sea del tamaño y tipo apropiado para su producto (≥ 1.5 mm²). Use siempre una fuente de alimentación protegida por un dispositivo de corriente residual (residual current device o RCD por sus siglas en inglés) o disyuntor de corriente residual (residual current circuit breaker o RCCB por sus siglas en inglés).

1. Conecte la cultivadora + labradoría eléctrica a un tomacorriente activo de 120 V usando un cable de alimentación de extensión de alta resistencia para exteriores, como el cable de extensión de 50 pies y calibre 14 Power Joe SJTW-A de Snow Joe® + Sun Joe® con extremo iluminado (Modelo PJEXT50-B). Visite sunjoe. com para pedirlo en línea o llame al 1-866-SNOWJOE (1-866-766-9563) para pedirlo por teléfono.

2. Haga un bucle en el cable de extensión y empújelo a través del orificio en la empuñadura y alrededor del gancho de sujeción para cable (Fig. 8), luego conecte el cable de extensión al cable del artefacto.

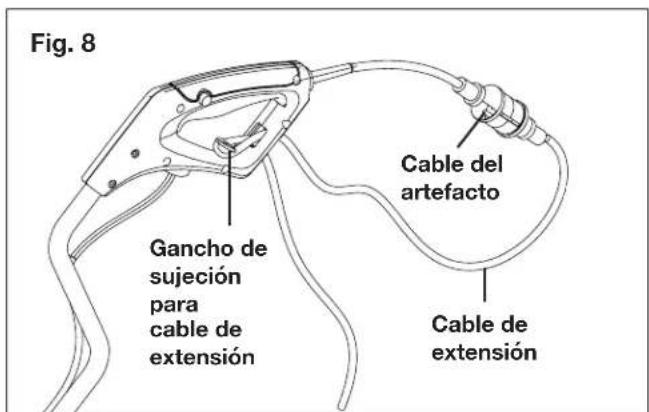

Fig. 8 Gancho de sujeción para cable de extension Cable del artefacto Cable de extension

Encendido y apagado

! ¡ADVERTENCIA! Las cuchillas giratorias pueden causar lesiones severas. Las cuchillas continuarán girando durante algunos segundos después de que el artefacto se haya APAGADO. No toque las cuchillas giratorias. El contacto con las partes calientes de la máquina (carcasa de motor, caja de engranajes, etc.) puede causar quemaduras. Deje que la máquina se enfríe antes de manipularla.

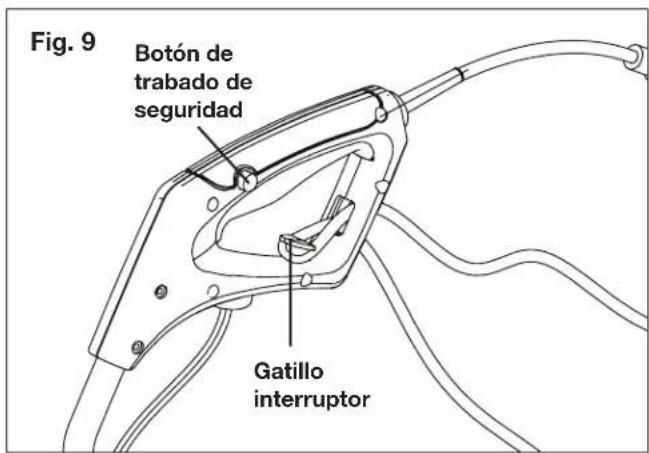

1. Para poner en marcha la herramienta, presione el botón de trabado de seguridad con su pulgar y manténgalo apretado, y luego apriete el gatillo interruptor con sus dedos. Una vez que la herramienta esté funcionando, suelte el botón de trabado de seguridad (Fig. 9).

Fig. 9 Botón de trabajo de seguridad Gatillo interruptor

1. Para apagar la unidad, suelte el gatillo interruptor (Fig. 9).

Consejos de operación

• Antes de cada uso, inspeccione el producto, su cable de extensión y cualquier otro accesorio en busca de daños. No use el producto si está dañado o muestra señales desgaste.
• Vuelva a verificar que los accesorios y partes estén conectados apropiadamente.

• Sujete siempre el producto por sus mangos. Mantenga los mangos secos para garantizar una sujeción segura.

• Asegúrese de que los conductos de ventilación estén siempre despejados y sin obstrucciones. Límpielos de ser necesario con un cepillo suave. Los conductos de ventilación obstruidos pueden causar sobrecalentamiento y dañar el producto.

• Apague inmediatamente el producto si usted es interrumpido durante el trabajo por otras personas que entren al área de trabajo. Deje siempre que el producto se detenga por completo antes de que usted desvíe su atención.
• No trabaje en exceso. Tome descansos regulares para asegurarse de estar concentrado en el trabajo que está haciendo y tener un control total sobre la máquina.

¡ADVERTENCIA! En algunos países, hay reglamentos que definen las restricciones de uso para productos como éste, incluyendo las horas y días en los cuales la operación está autorizada. Infórmese en su comunidad y obedezca estos reglamentos para poder mantener un vecindario tranquilo y evitar cometer infracciones administrativas.

Cultivo

• Asegúrese de que el área de cultivo esté libre de piedras, palos, alambres u otros objetos que puedan dañar el producto o su motor.
• No labre suelo demasiado húmedo ya que el suelo húmedo tiende a adherirse a la herramienta de trabajo, evitando el giro adecuado de las cuchillas. También puede hacer que usted se resbale y caiga.
• Siempre agarre firmemente su cultivadora + labradora. Para una mejor guía, aplique una ligera presión en los mangos.

¡ADVERTENCIA! No coloque manos, pies ni ninguna parte de su cuerpo o vestimenta cerca a las cuchillas giratorias o cualquier otra parte móvil. Las cuchillas empiezan a girar hacia adelante una vez que el gatillo interruptor es presionado. Las cuchillas continuarán girando hasta que el gatillo interruptor sea soltado. Hacer contacto con las cuchillas giratorias puede causar lesiones personales severas.

• No trate de cultivar demasiado profundo, ni fuerce el producto a labrar en suelo extremadamente duro o resistente.
• Camine empujando el producto a través del suelo a una velocidad normal, y siguiendo una línea tan recta como sea posible.

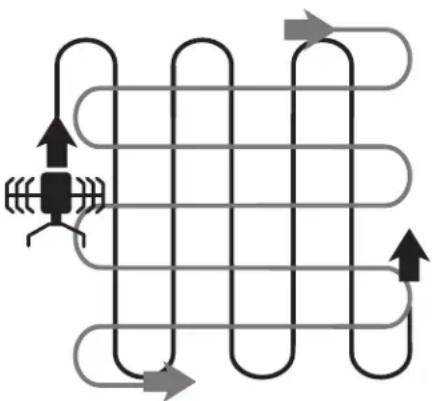

• Cultive en filas ligeramente superpuestas. Para cultivar de forma más efectiva, siga el patrón indicado en la Fig. 10. Empiece moviendo la cultivadora + labradoría hacia arriba y hacia abajo en líneas verticales, y luego trabaje de forma horizontal, de izquierda a derecha. Esto mantendrá las filas parejas y asegurará que todo el suelo sea cultivado sin perderse ningún área.

Fig. 10

- Preste mucha atención al cambiar de dirección. Aplique una presión ligera al mango para levantar las cuchillas y facilitar la vuelta. Gire el producto usando las ruedas como guía. Gradualmente suelte la presión en el mango y mueva las cuchillas de vuelta al suelo.

¡ADVERTENCIA! Detenga el motor si el producto golpea un objeto extraño. Apague el producto, desconéctelo de la fuente de alimentación, y deje que se enfríe por completo. Inspeccione el producto minuciosamente en busca de daños. Si los hay, hágalos reparar antes de reiniciar el trabajo.

Una vibración excesiva del producto durante la operación es una indicación de daños. Detenga inmediatamente el motor y, con la mayor celeridad, inspeccione y haga reparar la herramienta.

Después del uso

• Apague el producto, desconéctelo de la fuente de alimentación, y deje que se enfríe por completo.
• Revise, limpie y almacene el producto tal como se describe a continuación.

Cuidado y mantenimiento

¡ADVERTENCIA! Siempre apague el producto, desconéctelo de la fuente de alimentación y deje que se enfríe por completo antes de inspeccionarlo, limpiarlo o realizar en éste cualquier otra tarea de mantenimiento.

• Mantenga limpio su producto. Retire cualquier escombro luego de cada uso y antes del almacenamiento.
• Una limpieza regular y apropiada ayudará a garantizar un uso seguro del producto, prolongando su ciclo de vida útil.
• Inspeccione el producto antes de cada uso en busca de partes gastadas o dañadas. Si encuentra partes rotas, gastadas o dañadas, no use la herramienta.

! ¡ADVERTENCIA! Solo realice las tareas de reparación y mantenimiento descritas en este manual. Cualquier otro trabajo deberá ser realizado por un técnico calificado.

Limpieza general

• Limpie el producto con un paño seco. Utilice un cepillo en áreas difíciles de alcanzar.
• En particular, limpie las rejillas de ventilación después de cada uso con un paño y un cepillo.
• Retire la suciedad difícil con aire de alta presión (máximo 3 bares).

NOTA: no use limpiadores químicos, alcalinos, abrasivos, ni otros detergentes o desinfectantes agresivos para limpiar este producto ya que dichas sustancias pueden dañar las superficies de la herramienta.

- Verifique que no hayan partes gastadas o dañadas. Reemplace las partes gastadas según sea necesario, o contacte al centro de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para la reparación antes de volver a usar este producto.

Limpieza de la parte inferior y herramienta de trabajo

¡ADVERTENCIA! Use guantes protectores al trabajar cerca o con la herramienta de trabajo. De ser necesario, use las herramientas apropiadas (p. ej., un palo de madera). ¡Nunca use sus manos desnudas!

• Mantenga el cuerpo inferior y las cuchillas limpias y libres de residuos. Use un cepillo o cualquier otro accesorio para retirar tierra de la herramienta de trabajo.
• Todas las tuercas y tornillos deben ser inspeccionados periódicamente, comprobando que estén bien apretados antes de la operación. Luego de un uso prolongado, especialmente en terrenos arenosos, la herramienta de trabajo se gastará y perderá algo de su forma original. La eficiencia de labrado se reducirá, y la herramienta de trabajo deberá ser reemplazada.

- Haga que las partes dañadas o gastadas sean reemplazadas con nuevas del mismo tipo por un técnico calificado.

- Para prolongar el ciclo de vida útil de la herramienta de trabajo y del producto, lubrique las cuchillas luego de cada uso.

Mantenimiento

! ADVERTENCIA! El inesperado movimiento de las cuchillas puede causar lesiones personales. Antes del mantenimiento, reparación o inspección de la unidad, apague el motor y desconecte el cable de extensión. Espere a que las cuchillas hayan dejado de girar por completo antes de realizar cualquier tarea de inspección, limpieza o mantenimiento.

Antes y después de cada uso inspeccione el producto y los accesorios (o partes) en busca de daños y desgaste. De ser necesario, use solo partes de repuesto idénticas aprobadas por el fabricante.

! ¡ADVERTENCIA! El contacto con componentes calientes de la máquina (p. ej., carcasa de motor, caja de engranajes, etc.) puede causar quemaduras. Permita que la máquina se enfríe antes de manipularla.

¡IMPORTANTE!

• Use guantes protectores durante la limpieza o mantenimiento del artefacto.
• No utilice líquidos de limpieza o disolventes, ni rocíe con agua el artefacto (especialmente agua bajo presión) durante su limpieza.

NOTA: después de cada uso, siga estos pasos para limpiar apropiadamente la unidad:

1. Con un cepillo o paño seco, retire la tierra, suciedad y follaje atrapado en las cuchillas, eje de transmisión, superficie de la unidad y entrada de ventilación.
2. Rocíe o frote aceite biodegradable sobre las cuchillas.
3. Limpie los mangos sucios con un trapo húmedo.

Después de cada uso, siempre inspeccione la máquina para que no hayan partes dañadas o gastadas. Verifique que los dispositivos de seguridad (p. ej., etiquetas, protectores, etc.) estén en su lugar. Verifique que las tuercas, pernos y tornillos estén ajustados.

Cambio de cuchillas

NOTA: el artefacto está equipado con cuatro cuchillas cultivadoras de acero que pueden ser fácilmente cambiadas en pares. Cualquiera de las cuchillas del par puede encajar a la derecha o izquierda, según se requiera. Siempre cambie ambas cuchillas al mismo tiempo para evitar un desequilibrio y daños a la máquina.

Para reemplazar las cuchillas, siga los pasos a continuación:

1. Coloque la cultivadora + labradoría eléctrica en el suelo. La etiqueta con las características debe estar hacia arriba.

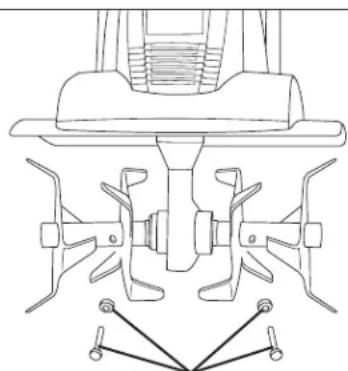

2. Retire los pernos hexagonales y las tuercas autoblocantes, y luego retire las cuchillas de acero (Fig. 11).

Fig. 11

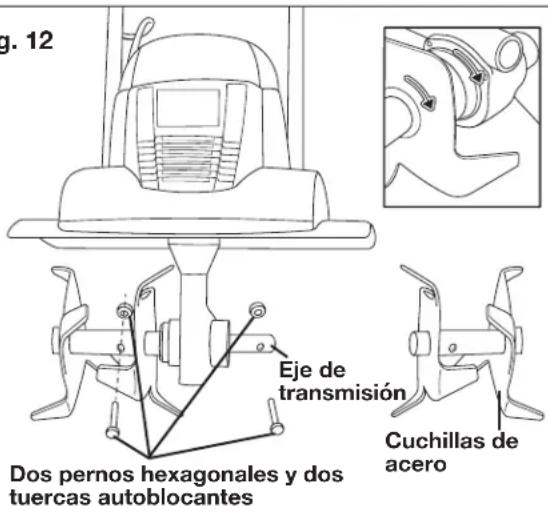

1. Limpie el eje de transmisión con aceite biodegradable (Fig. 12).
2. Coloque las nuevas cuchillas sobre el eje de transmisión de manera que los orificios en los ejes se alineen con los orificios en el eje de transmisión (Fig. 12).
3. Inserte los pernos hexagonales a través de los orificios y asegúrelos con las tuercas autoblocantes (Fig. 12).

Fig. 12

g. 12 Eje de transmisión Dos pernos hexagonales y dos tuercas autoblocantes Cuchillas de acero

IMPORTANTE: las cuchillas deben ser colocadas en la dirección giratoria correcta. Vea la forma en que las cuchillas fueron retiradas, y coloque las nuevas siguiendo exactamente el mismo procedimiento.

Cable de alimentación

Si el cable de alimentación se daña, deberá ser reemplazado para evitar peligros. Contacte a un concesionario autorizado Snow Joe ^® + Sun Joe ^® o comuníquese con la central de servicio al cliente Snow Joe ^® + Sun Joe ^® llamando al 1-866-SNOWJOE (1-866-766-9563).

Reparación

Este producto no contiene ninguna parte que pueda ser reparada por el usuario final. Para obtener ayuda, comuníquese con un concesionario autorizado Snow Joe ^® + Sun Joe ^® o con la central de servicio al cliente Snow Joe ^® + Sun Joe ^® llamando al 1-866-SNOWJOE (1-866-766-9563).

Almacenamiento

• Examine la cultivadora + labradoría eléctrica cuidadosamente y verifique que no hayan partes gastadas, sueltas o dañadas. En caso de necesitar una reparación o reemplazar una parte, contacte a un concesionario autorizado Snow Joe® + Sun Joe® o comuníquese con la central de servicio al cliente Snow Joe® + Sun Joe® llamando al 1-866-SNOWJOE (1-866-766-9563) para obtener asistencia.
• Examine el cable de extensión cuidadosamente y busque señales de desgaste o daños. Si está gastado o dañado, reemplácelo inmediatamente.
• Desconecte el cable de extensión de la cultivadora + labradoría eléctrica antes de guardarla.
• Permita que el motor se haya enfriado por completo antes de guardar la cultivadora + labrador.
• Limpie el producto tal como se describe anteriormente.
• Guarde el producto y sus accesorios en un lugar oscuro, seco, bien ventilado y donde no se forme escarcha.
• Guarde siempre el producto en un lugar al cual los niños no puedan acceder.
• La temperatura ideal de almacenamiento es entre 50°F (10°C) y 86°F (30°C).
• No cubra la máquina con una bolsa plástica. Esto puede causar que se acumule la humedad.
• Recomendamos usar el empaque original para guardar el producto, o cubrirlo con una tela o cubierta adecuada para protegerlo contra el polvo.

Plegado y almacenamiento

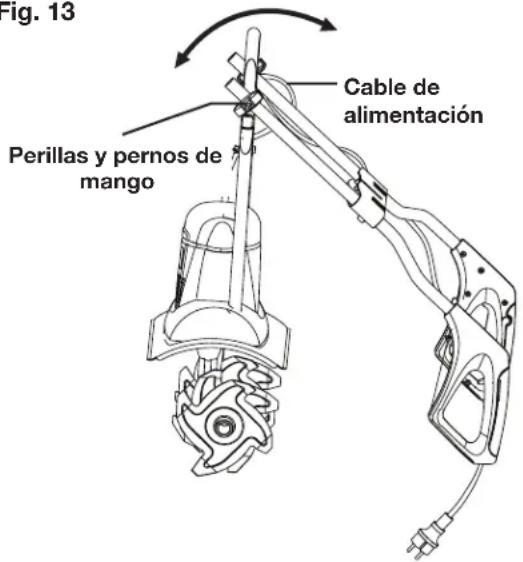

1. Afloje las perillas de mango y pliegue las empuñaduras hacia abajo (Fig. 13).
2. Asegúrese de que el cable de alimentación no esté atrapado o apretado.

Fig. 13

Fig. 13 Perillas y pernos de mango Cable de alimentación

1. Cuelgue la máquina en el tubo armazón.

Reciclaje y eliminación

El producto viene en un paquete que lo protege contra daños durante el transporte. Conserve el paquete hasta que usted esté seguro de que todas las partes hayan venido en éste y que el producto esté funcionando adecuadamente. Luego, recicle el empaque o consérvelo para un almacenamiento a largo plazo.

Símbolo WEEE. Los productos eléctricos no deben ser desechados en la basura doméstica. Recíclelos donde hayan instalaciones para reciclaje. Consulte con las autoridades locales o tienda local para saber sobre las

normas de reciclaje.

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe® + Sun Joe®. NUNCA use partes de repuesto o accesorios que no estén destinados para su uso con esta cultivadora + labrador. Comuníquese con Snow Joe® + Sun Joe® si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su cultivadora + labrador. El uso de cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos.

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe® + Sun Joe® de notificar sobre dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando al centro de servicio al cliente Snow Joe®+ Sun Joe® al 1-866-SNOWJOE (1-866-766-9563).

Servicio y soporte

Si su cultivadora + labradoria eléctrica Sun Joe ^® TJ600E requiere servicio o mantenimiento, llame a la central de servicio al cliente Snow Joe ^® + Sun Joe ^® al 1-866-SNOWJOE (1-866-766-9563).

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o programar una reparación en un centro autorizado, usted necesitará proporcionar el modelo y número de serie, los cuales se encuentran en la etiqueta ubicada en la carcasa de la unidad. Copie estos números en el espacio proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa o mango de su nuevo producto:

Modelo: T | J | 6 | 0 | 0 | E | N° de serie:

LA PROMESA DE SNOW JOE® + SUN JOE® AL CLIENTE

POR SOBRE TODO, en Snow Joe, LLC ("Snow Joe") estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe®, Sun Joe®, o Aqua Joe® (el "Producto") no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante que usted sepa que puede confiar en nosotros. Es por eso que tenemos esta Garantía Limitada (la "Garantía") para nuestros Productos.

NUESTRA GARANTÍA:

Snow Joe garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte del comprador original y usuario final, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados. Si su Producto no funciona, o hay un problema con una parte específica que está cubierta por los términos de esta Garantía, Snow Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3) reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales específicos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a [e-mail]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

IMPORTANT!
