| Tipo de producto | Monitor gaming de 21,5 pulgadas |
| Marca | KeepOut |
| Modelo | XGM22R |
| Tipo de panel | VA |
| Resolución | FHD 1920 x 1080 |
| Frecuencia de actualización | 75 Hz |
| Tiempo de respuesta | 4 ms |
| Retroiluminación | LED |
| Ángulo de visión (H/V) | 178° / 178° |
| Luminosidad | 250 cd/m² |
| Contraste | 3000:1 |
| Formato de imagen | 16:9 |
| Entradas de vídeo | VGA, HDMI 1.4 |
| Entrada de audio | Jack de 3,5 mm |
| Altavoces integrados | 2 x 3 W |
| Compatibilidad con soporte VESA | 75 x 75 mm |
| Alimentación | Adaptador de corriente 12 V / 3 A (modelo THX-120300KDV) |
| Tensión de entrada del adaptador | 100-240 VAC, 50/60 Hz |
| Consumo eléctrico máximo | 36 W |
| Funciones de protección ocular | Filtro de luz azul, reducción de parpadeo |
| Temperatura de funcionamiento | Ambiente, máx. 30°C |
| Altitud máxima de uso | 2000 m |
| Mantenimiento | Desconectar antes de limpiar; usar un paño suave seco |
| Información del fabricante | APPROX Iberia S.L., C/Tecnología 5, 41120 Gelves, Sevilla, España |
| Origen | Fabricado en China |
Preguntas frecuentes - XGM22R KeepOut
Preguntas de los usuarios sobre XGM22R KeepOut
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones XGM22R - KeepOut y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. XGM22R de la marca KeepOut.

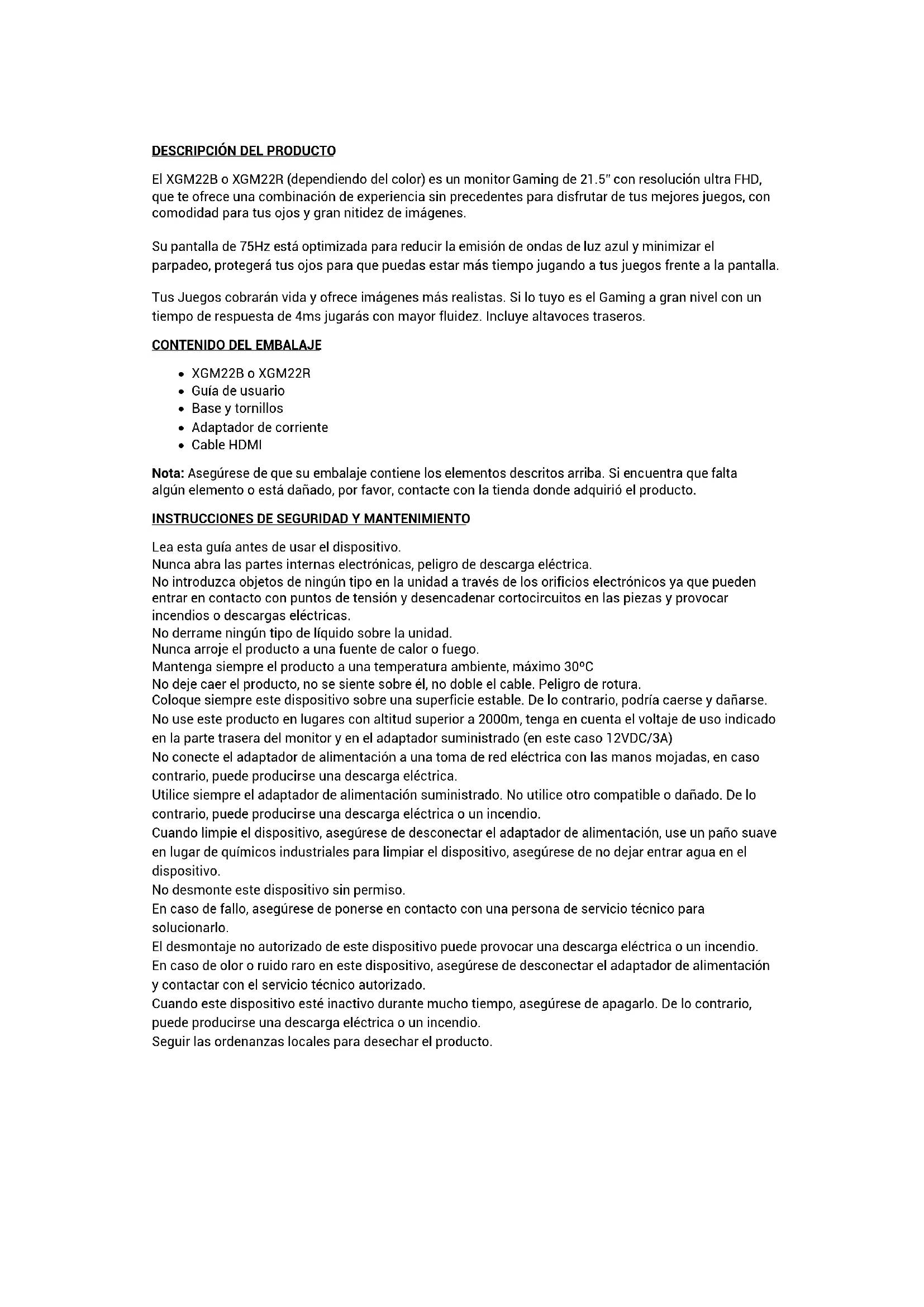

MANUAL DE USUARIO XGM22R KeepOut
Leer las instrucciones
antes de使用者.
El XGM22B o XGM22R (dependiendo del color) es un monitor Gaming de 21.5" con resolution ultra FHD, que te offre una combinacion de experiencia sin precedentes para disfrutar de tusreatestes juegos, con comodidad para tousojos y gran nitidezde imagenes.
Su pantalla de 75Hz está optimizada para reducir la emisión de ondas de luz azul y minimizar el parpadeo, protegerá tus ojos para que你能 estar más tiempo jugando a tus juegos frrente a la pantalla.
Tus Juegos cobrarán vida y-ofrece imágenes más realizas. Si lo tuyo es el Gaming a gran nivel con un tiempo de respuesta de 4msjugarás con mayor fluidez. Incluye altavoces traseros.
CONTENIDO DEL EMBALAJE
XGM22B o XGM22R
- Guía de usuario
- Base y tornillos
- Adaptador de corriente
Cable HDMI
Note: Asegürese de que su embalaje contiene los elementos descriritos arriba. Si encontrartra que falta algoelemento o está dañado, por favor, contacte con la tienda donde adquirido el producto.
INSTRUCCIONES DE SEGURIDAD Y MANTENIMIENTO
Lea esta guía antes de usar el dispositivo.
Nunca abra las partes internas electrónicas, peligro de descarga electrica.
No introduzca objetos de ningun tipo en la unidad a trovés de los orificios electronicos ya que puedaunar en contacto con punto de tension y desencadenar cortocircuitos en las piezas y provocarcendios o descargas eletricas.
No derrame nunca tipo de liquido sobre la unidad.
Nuncaarrojeel producto auna fuente de calor o fuego.
Mantenga siempre el producto a una temperatura ambiente, Tmaxo 30^
No deja caer el producto, no se siente sobre el, no doble el cable. Peligro de rotura.
Coloque sempre este dispositivo sobre una superficie estable. De lo contrario, podria caarse y danarse.
No use este producto en lugares con altoud superior a 2000m, tenga en cuenta el voltaje de uso indicado en la parte trasera del monitor y en el adaptoratorio suministrado (en este caso 12VDC/3A)
No conecte el adaptor de alimentacion a una toma de red electrica con las manos mojadas, en caso contrario,uede producirse una descarga electrica.
Utilice siempre el adaptor de alimentacion suministrado. No utilise other compatible o dañado. De lo contrario, pueda producirse una descarga electrica o un incendio.
Cuando limpie el dispositivo, asegúrese de desconectar el adaptor de alimentación, use un paño suave en lugar de químicos industriales para limpar el dispositivo, asegúrese de noURTAR agua en el dispositivo.
No desmonte este dispositivo sin permiso.
En caso de fallo, asegúrese de ponerse en contacto con una persona de servicios专业技术 para resolverarlo.
El desmontaje no autorizo de este dispositivo pueda provocar una descarga electrica o un incendio.
En caso de olor o ruido raro en este disposito, asegurese de desconectar el adaptordo de alimentacion ycontactar con el serviceo专业技术orizarado.
Cuando este dispositivo está inactivo durante muito tempo, asegúrese de apagarlo. De lo contrario, pode producirse una descarga electrica o un incendio.
Seguir las ordinanzas locales para desechar el producto.
ENTRADAS Y SALIDAS
Entrada HDMI
Si su PCiene calidad de video HDMI, conecte el cable HDMI suministrado entre la entrada HDMI del monitor y la calidad HDMI del PC.Esta entrada es version HDMI 1.4.
Entrada VGA
Si su PCiene calidad de video VGA, adquiera un cable VGA y conectelo entre la entrada VGA del monitor y la calidad VGA del PC.
Entrada DC
Conecte el cable del alimentador suministrado a la entrada DC del Monitor y conecte el adaptor a una toma electrica del hogar. Alimentacion 12V/3A.
Entrada Jack 3.5mm
Esta entrada solo puede ser usada si el monitor está conectado a trovés de un cable VGA, adquiera un cable Jack 3.5mm a Jack 3.5mm (macho-macho) y conectelo entre la calidad de audio de su PC y la entrada Jack 3.5mm del monitor, el audio del PC se reproducirá a trovés de los altavoces traseros del monitor.
FUNCIONES DE LOS BOTONES
Presione el botón de encendido para encender o apagar el monitor.
Note: Para acceder a las options del monitor deben tener una fuente connectada a una de sus entradas.
Presione el botón arriba para moverse hacía arriba entre los differentes manos y modifier los valores. Si no está en el menu OSD, le permittedecar el brillo de la pantalla.
Presione el botón abajo para moverse hacía abajo entre los differentes manos y modifier los values. Si no está en el menu OSD, le permiteATTER los distinctos temas de visualización de la pantalla.
Presione el botón Menu para做不到 el menu OSD en la pantalla. Una vez bajo, también tiene la función de acceptar o acceder a las sistemas internas.
Presione el botón Auto para salir del menu actual oocular del menu OSD. Si no está en el menu OSD, le muestra en pantalla una cruz de mira.
MENU OSD
El menu OSD del monitor proportiona variedes ajustes para el monitor, tales como color, brill y contraste, etc.
| IMAGEN | BRILLO | PermiteJKLM ajustar los niveles de brillio |
| CONTRASTE | PermiteJKLM ajustar los niveles de contraste | |
| MODE ECO | Permite selecciónar distinctos ajustes preestablecidos. | |
| DCR | Habilita o Deshabilita el ajuste DCR | |
| COLOR | TEMPERATURA COLOR | PermiteJKLM ajustarDistinctas options de color: Nombre, Frio, Normal, Cálido |
| ROJO | Realiza ajustes prevaleciendo los colores rojos | |
| VERDE | Realiza ajustes prevaleciendo los colores verdes | |
| AZUL | Realiza ajustes prevaleciendo los colores azueles | |
| TAMANO Y POSICION | RELACIÑON DE ASPECTO | PermiteJKLM ajustar el formatting de pantalla 16:9 o 4:3 |
| FILTRO DE AZULES | Permite Habiliar el filtro de Azules | |
| CONFIGURACION | IDIOMA | Permite selecciónar el idioma |
| SEÑAL DE ENTRADA | Permite selecciónar la fuente deImagen | |
| MENÜ POSICÍN H | PermiteJKLM ajustar la posición del OSD horizontalmente | |
| MENÜ POSICÍN V | PermiteJKLM ajustar la posición del OSD verticalmente | |
| TIÉMPO DE MENÜ | PermiteJKLM ajustar el tiempo del OSD | |
| VOLUMEN | PermiteJKLM ajustar el volumen de los altavoces | |
| RESTAURAR VALORES | PermiteJKLM ajustar los values por defecto | |
| INFORMATION | Muestra Frequencia y resoluciones |
SOPORTE TECNICO
Para más información sobre la instalación de este producto, por favor visite nuestra webkeepoutgaming.com o envíze un correto a support@keep-out.eu
ESPECIFICACIONES TECNICAS
Pantalla:21,5" Grado A Mate
Tip: VA
Resolución: FHD 1920*1080
Frecuencia: 75Hz
Tiempo de respecta: 4ms
Retroiluminación: LED
Ángulo de visión: H:178° V:178°
Brillo: 250cd/m2
Contraste: 3000:1
Formato: 16:9
Entradas: VGA, HDMI, Audio Jack 3.5mm
Altavoces: 2*3W
Vesa: 75mm× 75mm
ESPECIFICACIONES DEL ADAPTADOR DE CORRIENTE
| Nombre omarca | APPROX |
| Número del registrarmerchantil | B-91202499 |
| Dirección del fabricante | C/Tecnología, 5. Gelves. Sevilla. 41120 |
| Identificador del modelo | THX-120300KDV |
| Descripción Identificador del modelo | Adaptador AC/DC para XGM22R, XGM22B |
| Tensión de entrada | 100-240VAC, 0.65A |
| Frecuencia de la CA de entrada | 50/60Hz |
| Tensión de salida | 12VDC |
| Intensidad de salida máximo. | 3A |
| Potencia de salida Máx. | 36W |
| Eficiencia media en activo | 88.13% |
| Eficiencia a baja energia (10%) | 88.92% |
| Consumo electrico en vacío | 0,134W |
RECICLADO
AEE REI-RAEE 5548 En el presente manual, el símbolo del contentedor tachado indica que el producto está sometido a una directiva europea, la 2002/96/EC, los produits electricos o electrónicos, las baterías, y los accumulatorados y otros accesos nécessarammente han de ser objeto de una recogida selectiva.
Al final de la vida uyil del dispositivo, haz uso de los contenedores de reciclaje. Este=gosto ayudar a reducir los riesgos para la salute y a preservar el medioambiente.
Los ayuntimientos y los distribuidores, te aportarán las precisiones esenciales en materia de reciclado de su antiguo dispositivo. Si este dispositivo设计方案 a bateria interna, deben extraerse y ser depositada separamente para su adecuada gestión.
PRODUCT DESCRIPTION
Keep Out es unamarca registrada de Approx Iberia S.L. con domicilio en C/Tecnologia 5, APDO.15,41120 Gelves, Sevilla [Spain]. Keep Out no está asociado a ningún fabricante. Todos los nombres demarca ymarcas registradas que aparecen en este producto son propidad de sus respectivos propietarios ysoleo son usados con fines descriptivos. Fabricado en China.
El contenido de esta guía está sujeto aerrores tipograficos
