MANUAL DE USUARIO XGM24V7 KeepOut

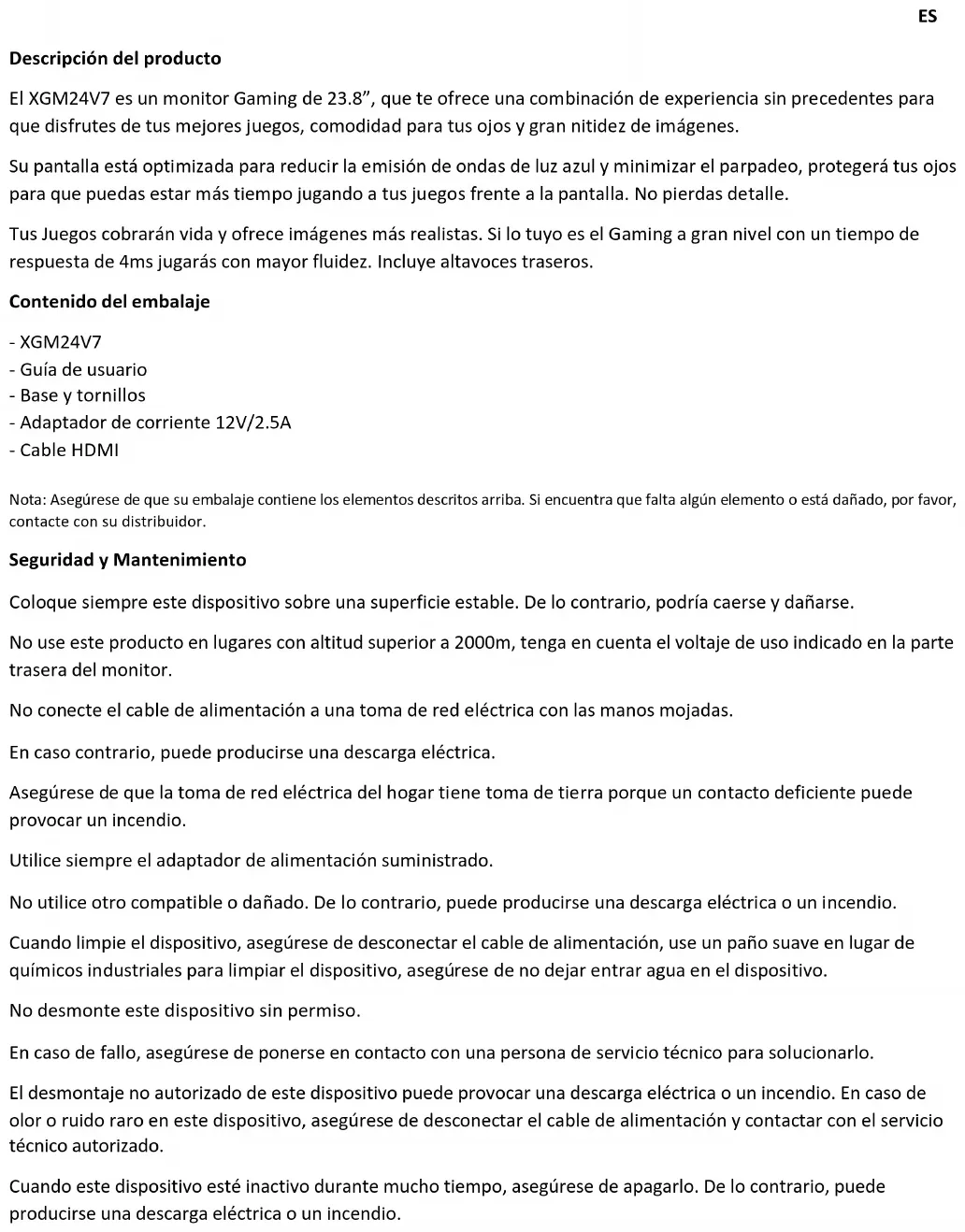

INPUT Hdmi Select HDMI input Dp Select the DisplayPort input MUTE On Enable sound Off Disable sound VOLUME Adjust the volume of the speakers Technical support For more information about the installation and configuration of this product, please visit our website at www.keepoutgaming.com or send an email to [e-mail] Descripción del producto El XGM24V7 es un monitor Gaming de 23.8”, que te ofrece una combinación de experiencia sin precedentes para que disfrutes de tus mejores juegos, comodidad para tus ojos y gran nitidez de imágenes. Su pantalla está optimizada para reducir la emisión de ondas de luz azul y minimizar el parpadeo, protegerá tus ojos para que puedas estar más tiempo jugando a tus juegos frente a la pantalla. No pierdas detalle. Tus Juegos cobrarán vida y ofrece imágenes más realistas. Si lo tuyo es el Gaming a gran nivel con un tiempo de respuesta de 4ms jugarás con mayor fluidez. Incluye altavoces traseros. Contenido del embalaje - XGM24V7 - Guía de usuario - Base y tornillos - Adaptador de corriente 12V/2.5A - Cable HDMI Nota: Asegúrese de que su embalaje contiene los elementos descritos arriba. Si encuentra que falta algún elemento o está dañado, por favor, contacte con su distribuidor. Seguridad y Mantenimiento Coloque siempre este dispositivo sobre una superficie estable. De lo contrario, podría caerse y dañarse. No use este producto en lugares con altitud superior a 2000m, tenga en cuenta el voltaje de uso indicado en la parte trasera del monitor. No conecte el cable de alimentación a una toma de red eléctrica con las manos mojadas. En caso contrario, puede producirse una descarga eléctrica. Asegúrese de que la toma de red eléctrica del hogar tiene toma de tierra porque un contacto deficiente puede provocar un incendio. Utilice siempre el adaptador de alimentación suministrado. No utilice otro compatible o dañado. De lo contrario, puede producirse una descarga eléctrica o un incendio. Cuando limpie el dispositivo, asegúrese de desconectar el cable de alimentación, use un paño suave en lugar de químicos industriales para limpiar el dispositivo, asegúrese de no dejar entrar agua en el dispositivo. No desmonte este dispositivo sin permiso. En caso de fallo, asegúrese de ponerse en contacto con una persona de servicio técnico para solucionarlo. El desmontaje no autorizado de este dispositivo puede provocar una descarga eléctrica o un incendio. En caso de olor o ruido raro en este dispositivo, asegúrese de desconectar el cable de alimentación y contactar con el servicio técnico autorizado. Cuando este dispositivo esté inactivo durante mucho tiempo, asegúrese de apagarlo. De lo contrario, puede producirse una descarga eléctrica o un incendio.Entradas, Salidas y Conexiones Entrada HDMI Si su PC tiene salida de video HDMI, conecte el cable HDMI suministrado entre la entrada HDMI del monitor y la salida HDMI del PC. Entrada VGA Si su PC tiene salida de video VGA, adquiera un cable VGA y conéctelo entre la entrada VGA del monitor y la salida VGA del PC. Entrada Audio Jack 3.5mm Si desea reproducir la música por los altavoces internos del monitor estando el PC conectado al monitor mediante cable VGA conecte un cable Jack 3.5mm entre la entrada de audio Jack 3.5mm del monitor y la salida de audio del PC. Nota: Entrada disponible solo si monitor y PC están conectados mediante cable VGA. Entrada DC Conecte el cable del alimentador suministrado a la entrada DC del Monitor y conecte el adaptador a una toma eléctrica del hogar. Tensión de alimentación: 12VDC/2.5A Funciones Botonera Botón Encender / Apagar: Si desea encender el monitor presione el botón de encendido / apagado, si desea apagar el monitor vuelva a pulsarlo. Botón M: Se despliega el menú OSD en la pantalla. Una vez dentro tiene también la función de aceptar o acceder a las funciones interiores. Botón E: Permite salir del menú actual o salir del menú OSD. Botones dirección Arriba / Abajo: El botón dirección arriba y abajo te permite moverte entre los distintos menús y modificar valores. Si no estás dentro del Menú OSD, abajo permite habilitar / deshabilitar (HDR) Alto rango dinámico, arriba permite modificar el contraste del monitor. Especificaciones Fuente de alimentación externa Nombre o marca KEEP-OUT GAMING Número del registro mercantil B-91202499 Dirección del fabricante C/Tecnología, 5, 41120, Gelves, Sevilla, España Identificador del modelo DC-865-1202500V Descripción Identificador del modelo Adaptador AC/DC para XGM24V7 Tensión de entrada 100-240VAC Frecuencia de la CA de entrada 50/60Hz Tensión de salida 12VDC Intensidad de salida máx. 2.5A Potencia de salida máx. 30W Eficiencia media en activo 87.87% Eficiencia a baja carga (10%) 86.46% Consumo eléctrico en vacío 0,07WMenú OSD El menú OSD del monitor proporciona varios ajustes para el monitor, tales como color, brillo y contraste, etc. Menú Principal Icono Submenú Sub-submenú Descripción LUMINOSIDAD

Ajusta brillo en pantalla CONTRASTE

Ajusta contraste en pantalla ECO ESTANDAR Ajusta iluminación adaptada al uso normal JUEGO Ajusta iluminación adaptada al uso en juegos PELICULA Ajusta iluminación adaptada para películas INTERNET Ajusta iluminación adaptada para internet DCR ENCENDIDO Habilita DCR APAGADO Deshabilita DCR HDR ENCENDIDO Habilita HDR APAGADO Deshabilita HDR IMAGEN

Ajusta posición de imagen horizontalmente

Ajusta posición de imagen verticalmente RELOJ

Ajusta la frecuencia de imagen ENFOQUE

Ajusta el enfoque en la imagen ASPECTO ANCHO Ajusta el ancho en la imagen 4:3 Ajusta automáticamente la relación aspecto a 4:3 COLOR

COLOR NORMAL Ajusta el color en tonos estándares CALIDO Ajusta el color en tonos cálidos FRIO Ajusta el color en tonos fríos USUARIO Habilita el ajuste del color personalizado ROJO

Ajusta valores de rojos VERDE

ENCENDIDO Habilita filtro bajo en azules APAGADO Deshabilita filtro bajo en azules OSD

Permite seleccionar el idioma que se muestra en el menú OSD

Ajusta posición del menú OSD horizontalmente

Ajusta posición del menú OSD verticalmente TIEMPO OSD

Ajusta el tiempo del menú OSD TRANS

Ajusta la transparencia del menú OSD REINICIAR

Realiza un auto ajuste de la imagen en todos sus valores AJUSTE COLOR

Realiza un auto ajuste del color de imagen en todos sus valores REINICIAR

Restaura la configuración a sus valores por defecto EXTRA

ENTRADA HDMI Selecciona la entrada HDMI

Selecciona la entrada DisplayPort SILENCIO ENCENDIDO Habilita sonido APAGADO Deshabilita sonido VOLUMEN

Ajusta el volumen de los altavoces FREESYNC ENCENDIDO Habilita FreeSync APAGADO Deshabilita FreeSync
