Tipo de producto	Tocadiscos portátil
Marca	Crosley
Modelo	Cruiser Deluxe CR8005D
Dimensiones (aprox.)	36,8 x 26,7 x 14 cm
Peso (aprox.)	4,5 kg
Alimentación	Adaptador CA, salida CC 9 V, 0,4 A
Consumo eléctrico	5 W
Altavoces integrados	2 x 3 pulgadas, 4 Ω, 3 W
Velocidades de reproducción	33 1/3, 45, 78 RPM
Control de velocidad	Sí, +/- 10 %
Parada automática	Sí, conmutable ON/OFF
Bluetooth	Versión 3.0, transmisor
Entrada Aux	Conector de 3,5 mm
Salida para auriculares	Conector de 3,5 mm
Salidas RCA	Nivel de línea analógico (rojo/derecho, blanco/izquierdo)
Aguja de repuesto	Crosley NP6
Adaptador para 45 RPM	Incluido
Mantenimiento	Limpiar la aguja con un cepillo suave (de atrás hacia adelante); limpiar los discos con un cepillo y solución adecuada; carcasa con paño de microfibra ligeramente húmedo; evitar alcohol, benceno
Instrucción de seguridad	No usar cerca del agua; no obstruir las ranuras de ventilación; desconectar en caso de tormenta o desuso prolongado; no reparar por cuenta propia
Piezas de repuesto	Aguja de repuesto (NP6), adaptador para 45 RPM, adaptador de alimentación

Preguntas frecuentes - Cruiser Deluxe CR8005D Crosley

¿Cómo reemplazar la aguja del tocadiscos?

Para retirar la aguja, tire suavemente hacia abajo el borde frontal, luego hacia adelante y hacia afuera. Para instalar la nueva aguja, alinee la parte trasera con el cartucho, inserte el extremo frontal en ángulo descendente, luego levante la parte frontal hasta que encaje. Use una aguja de repuesto Crosley NP6.

¿Cómo conectar un dispositivo por Bluetooth?

Coloque el selector Bluetooth en el modo « ✗ » (Bluetooth). Active el Bluetooth en su dispositivo, busque « Crosley CR8005D » y vincúlelo. Un sonido de confirmación sonará. La versión Bluetooth es 3.0.

¿Cómo usar el adaptador para 45 RPM?

Coloque el adaptador para 45 RPM (incluido) en el eje del tocadiscos antes de colocar un disco de 45 RPM. Asegúrese de que el selector de velocidad esté ajustado a 45 RPM.

¿Qué hacer si el tocadiscos no se enciende?

Verifique que el adaptador de alimentación esté correctamente enchufado y que el tomacorriente funcione. Algunos modelos se apagan automáticamente después de 20 minutos sin señal de audio (norma ERP). Apague y encienda el dispositivo para restablecer la alimentación.

El plato no gira, ¿qué hacer?

Es posible que la correa de transmisión se haya deslizado. Verifique también que no haya un cable auxiliar conectado a la toma de entrada Aux, ya que esto desactiva el tocadiscos.

El sonido es bajo o no hay sonido, ¿por qué?

Asegúrese de haber retirado la protección de la aguja. Verifique que la palanca del brazo de lectura no esté levantada. Desconecte los auriculares si están conectados. Ajuste el volumen.

¿Cómo ajustar la velocidad de reproducción?

Use el selector de velocidad para elegir 33 1/3, 45 o 78 RPM. Para un ajuste fino, gire el control de velocidad (Pitch Control): en sentido horario aumenta la velocidad, antihorario la disminuye (variación de aproximadamente 10 %).

¿Cómo limpiar el tocadiscos?

No toque la punta de la aguja. Limpie la aguja con un cepillo suave de atrás hacia adelante. Limpie los discos con un cepillo y una solución de limpieza. La carcasa y la tapa se limpian con un paño de microfibra ligeramente húmedo. Evite el alcohol o el benceno.

¿Puedo conectar el tocadiscos a altavoces externos?

Sí, use las tomas RCA (rojo/derecho, blanco/izquierdo) para conectar altavoces activos (amplificados). Las salidas RCA proporcionan una señal de nivel de línea. No las conecte directamente a altavoces pasivos.

¿Qué hacer si el tocadiscos se detiene antes del final del disco?

Coloque el selector de parada automática en OFF (APAGADO). Esto debería resolver el problema de finalización prematura de la reproducción.

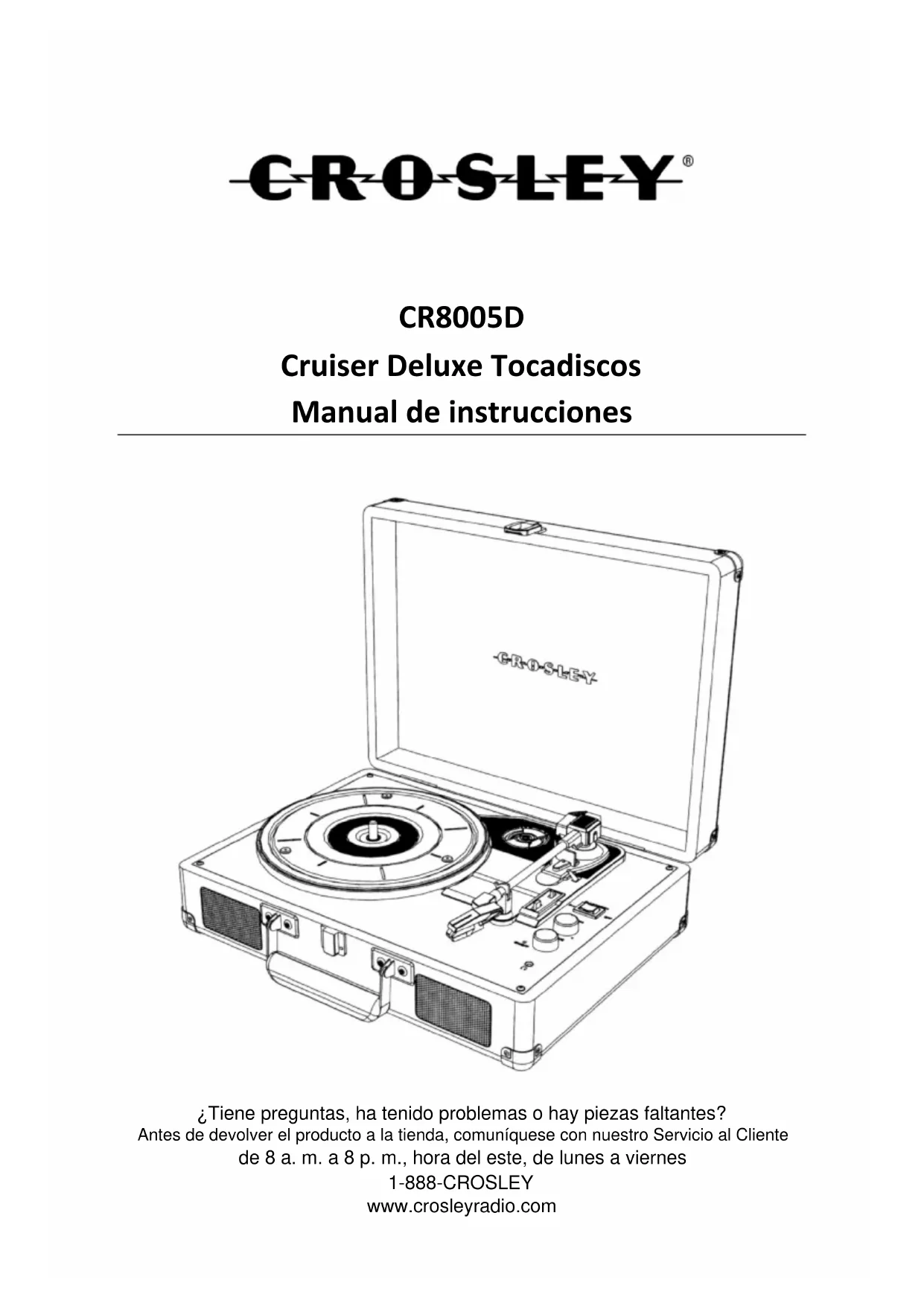

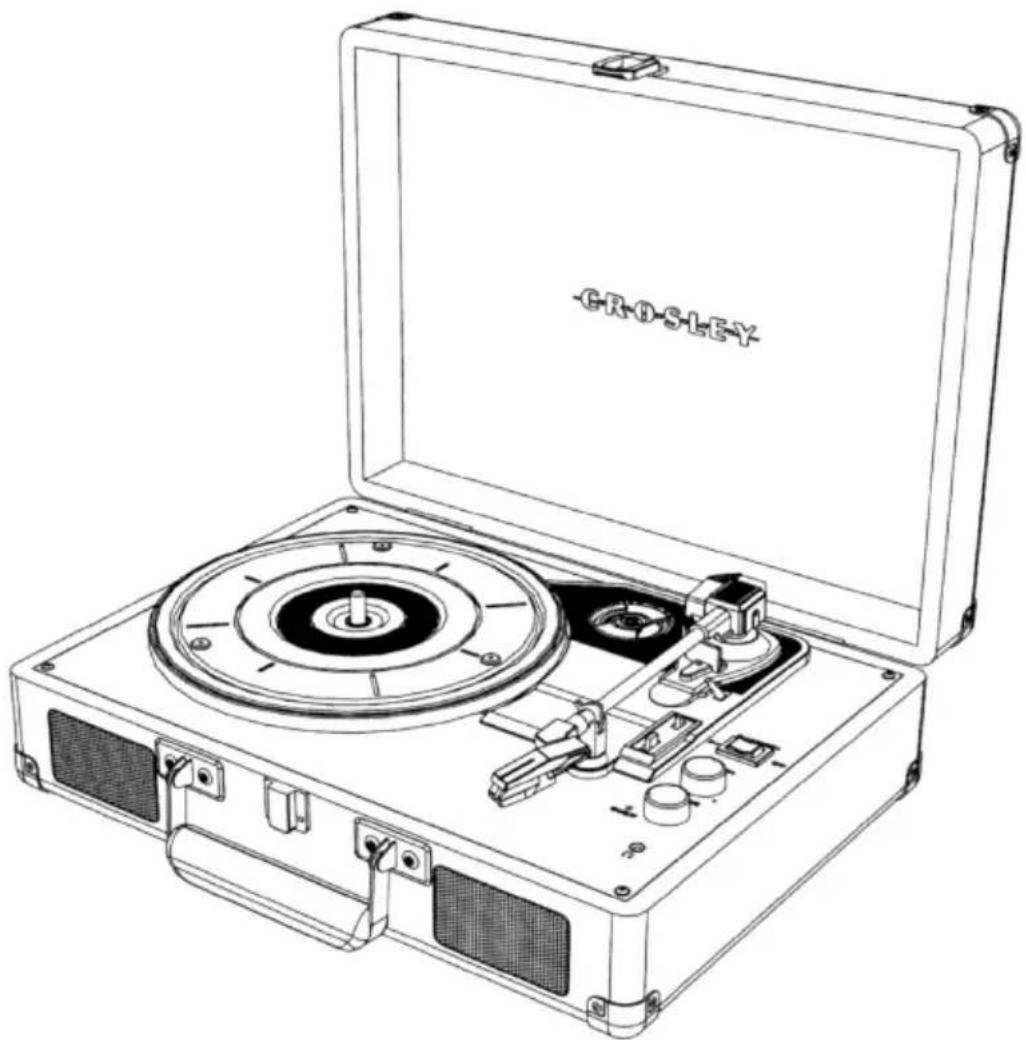

MANUAL DE USUARIO Cruiser Deluxe CR8005D Crosley

Manual de instrucciones

¿Tiene preguntas, ha tenido problemas o hay piezas faltantes?

Antes de devolver el producto a la tienda, comuníquese con nuestro Servicio al Cliente de 8 a. m. a 8 p. m., hora del este, de lunes a viernes

1-888-CROSLEY

www.crosleyradio.com

Instrucciones de seguridad

Lea y comprenda este manual en su totalidad antes de usar este producto. Conserve estas instrucciones para consultarlas en el futuro.

1. No use este producto cerca del agua.
2. Este producto debe ser utilizado solo con el tipo de fuente de alimentación indicado en la etiqueta o en este manual de instrucciones.
3. No subestime el propósito de seguridad del enchufe polarizado. Un enchufe polarizado posee dos hojas; una de ellas es más ancha que la otra. Este enchufe encajará en el tomacorriente en un solo sentido. Si no logra insertar completamente el enchufe en el tomacorriente, pruebe invirtiendo el enchufe. Si aún así el enchufe no encaja, comuníquese con su electricista.
4. Proteja el cable de alimentación de ser pisado o pinzado, en especial en los enchufes, los tomacorrientes y en el punto donde el cable sale del producto.
5. No sobrecargue los tomacorrientes de pared, cables de alargue, o receptáculos integrales, ya que puede generar un riesgo de incendio o descarga eléctrica.
6. No introduzca objetos de ningún tipo en el producto a través de las ranuras, ya que pueden hacer contacto con puntos de alto voltaje o provocar un cortocircuito que ocasione fuego o una descarga eléctrica. No derrame líquidos de ningún tipo sobre el producto.
7. No intente realizar tareas de mantenimiento por su cuenta, ya que abrir o remover la cubierta puede exponerlo a un voltaje peligroso y a otros riesgos. Deje toda tarea de mantenimiento en manos de un técnico de servicio calificado.
8. Los cambios o las modificaciones que no tengan la aprobación expresa de la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.
9. No utilice accesorios que no son recomendados por los fabricantes del producto porque pueden ser peligrosos.
10. Cualquier combinación de carro y producto debe moverse con cuidado. Las paradas súbitas, el uso de fuerza excesiva y las superficies irregulares pueden causar que el producto y el carro se vuelquen.
11. Las ranuras de ventilación y las aberturas del gabinete son provistas para la ventilación y para asegurar el correcto funcionamiento del producto y evitar el recalentamiento. No bloquee ni cubra estas aberturas.
12. Desconecte el producto durante las tormentas eléctricas o cuando no se utilice durante períodos extendidos.

Artículos en este empaque

Antes de deshacerse de cualquier material del empaque, revíselo con atención y asegúrese de encontrar los siguientes artículos que se incluyen en este paquete:

• Tocadiscos
• Adaptador de 45 rpm
• Transformador

Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

Especificaciones

Fuente de energía Transformador de CA, salida CC de 9 V 0,4 A

Consumo de energía 5 W

Potencia del altavoz 3", 4Ω, 3W x 2

Altavoz 33 ¹/₃ , 45, 78 RPM

Aguja de repuesto Crosley NP6

Nota:

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encenderlos y reanudar la reproducción, deberá apagar la unidad primero y luego volver a encenderla.

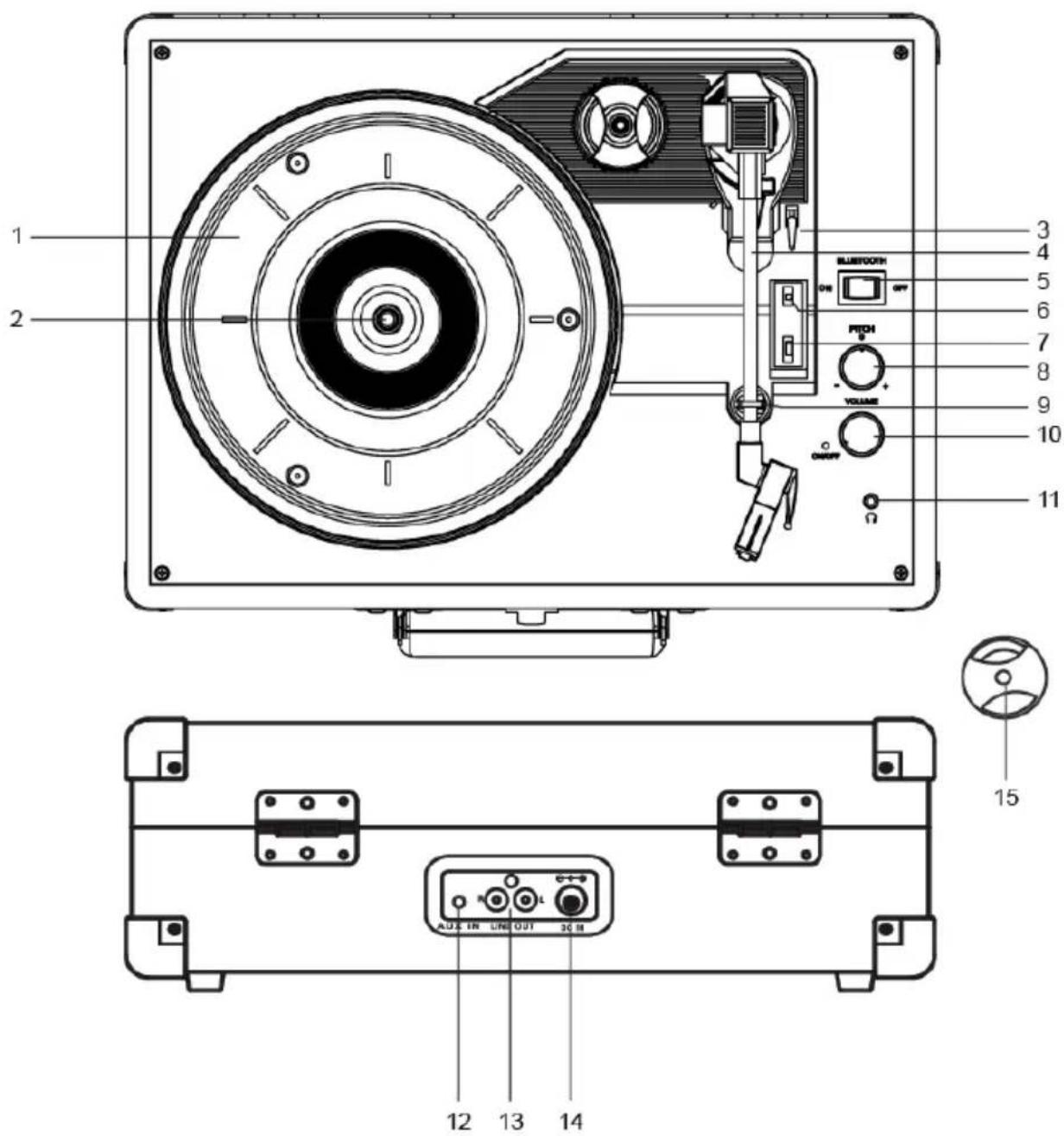

Descripción del producto

1. Bandeja del tocadiscos
2. Eje del tocadiscos
3. Palanca del brazo
4. Brazo del tocadiscos
5. Interruptor Bluetooth
6. Interruptor de detención automática
7. Interruptor de velocidad

8. Control de tono

9. Broche de sujeción

10. Perilla de volumen Encendido/Apagado
11. Conector de auriculares
12. Conector de entrada auxiliar
13. Conectores RCA
14. Conector de alimentación
15. Adaptador de 45 rpm

Instalación inicial

Instalación indispensable

1. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado debe ser estable y estar libre de vibraciones.
2. Quite la banda de sujeción que sostiene el brazo del tocadiscos.
3. Coloque el cobertor deslizable sobre la bandeja del tocadiscos.
4. Conecte el adaptador de CA al conector de alimentación de la unidad.

Nota: No enchufe el transformador de CA a un tomacorriente hasta terminar de ensamblar las partes. Antes de encender el equipo, vuelva a asegurarse de que todos los ajustes de conexión estén correctos. Siempre apague la unidad al conectarla o desconectarla.

Conexión del sistema estéreo

Conectores RCA

• Los conectores RCA generan señales analógicas de nivel de línea y se pueden conectar directamente con un par de parlantes activos o en la entrada correspondiente de su sistema estéreo.
• El cable rojo se conecta en el canal derecho, y el cable blanco se conecta en el canal izquierdo.

Nota: Los conectores RCA no están diseñados para conectarse directamente a parlantes pasivos. Si se los conecta a parlantes pasivos, el nivel de volumen será muy bajo.

Conexión de entrada auxiliar

Puede conectar un dispositivo de audio a esta unidad y reproducir su música a través de los parlantes. Para hacerlo, conecte el cable auxiliar de 3.5 mm entre su dispositivo de audio y el Conector de entrada auxiliar de esta unidad y comience a reproducir la música.

Nota: La conexión de entrada auxiliar invalidará automáticamente la función tocadiscos. Para volver a utilizar la función tocadiscos, desconecte el cable auxiliar del conector de entrada auxiliar.

Funcionamiento del tocadiscos

1. Gire la Perilla de volumen encendido/apagado para encenderlo.
2. Ajuste el Interruptor de velocidad según corresponda.

3. Coloque el disco en el tocadiscos. De ser necesario, utilice el Adaptador de 45 rpm.

4. Quite el protector de la aguja fonográfica de su ensamblaje.
   Nota: Para evitar los daños de la aguja fonográfica, asegúrese de que el protector esté ubicado correctamente cada vez que mueva o limpie el tocadiscos.

5. Suelte el Broche de sujeción del tocadiscos.
   Nota: Cuando el tocadiscos no se utilice, recuerde volver a trabar el broche de sujeción.
6. Use la Palanca del brazo del tocadiscos para levantar el brazo.
7. Mueva suavemente el brazo del tocadiscos sobre el disco en la parte que desea comenzar a reproducir. Ajuste la Palanca del brazo del tocadiscos de vuelta a la posición hacia abajo. El brazo bajará lentamente hacia el disco y se comenzará a reproducir.
8. Cuando el disco termine de reproducirse, utilice la Palanca del brazo del tocadiscos una vez más para levantar el brazo y volver a colocarlo en el Soporte del brazo. Suelte la palanca para permitir que el brazo vuelva a apoyarse sobre su soporte. Para suspender la reproducción, siga los mismos pasos.
9. Trabe el Broche del brazo del tocadiscos para asegurarlo.

Detención automática de la bandeja

Si el Interruptor de detención automática se encuentra en la posición ENCENDIDO, la bandeja dejará de girar automáticamente cuando el disco termine de reproducirse. En raras ocasiones, si el tocadiscos deja de reproducir el disco antes de que termine, ajuste el interruptor a la posición APAGADO. El problema se debería solucionar de esta manera.

Control de tono

La velocidad de la plataforma puede ser aumentado o disminuido en aproximadamente un 10% girando el botón de control de tono. Para aumentar la velocidad, gire la perilla de control de Pitch las agujas del reloj. Para disminuir la velocidad, girar el mando en sentido antihorario.

Reemplazo de la aguja

Quitar la aguja

1. Tire del borde delantero de la aguja con suavidad.
2. Tire la aguja hacia adelante.
3. Tire hacia fuera y quítela.

1. Coloque la aguja de manera tal que la punta quede hacia abajo.
2. Alinee la parte trasera de la aguja con la cápsula.
3. Introduzca la aguja con el extremo delantero en un ángulo descendente y suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

Funcionamiento de Bluetooth

1. Coloque la perilla de funciones en modo Bluetooth ✗. La unidad emitirá un sonido de activación.
2. Active la conexión de Bluetooth en el dispositivo de audio, busque "Crosley CR8005D" y conéctelo.
3. Una vez que el dispositivo quede conectado correctamente, la unidad emitirá un sonido corto de confirmación.
4. Reproduzca música en forma inalámbrica desde el dispositivo hacia la unidad.
   Nota: Versión de Bluetooth - 3.0

Mantenimiento del tocadiscos

1. No toque la punta de la aguja fonográfica con los dedos. Evite golpear la aguja fonográfica con el cobertor para el tocadiscos o con el borde del disco.
2. Limpie la aguja fonográfica con frecuencia con un cepillo suave mediante movimientos de atrás hacia adelante.
3. Limpie los discos para quitarles el polvo o la grasa con un cepillo para limpiar discos y con una solución de limpieza para discos.
4. Limpie la tapa del tocadiscos y el gabinete con un paño de microfibras ligeramente humedecido.
   Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos.

** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.

Solución de problemas

La unidad no enciende.

• El transformador no está conectado correctamente.
• No hay energía en el tomacorriente.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encender la unidad y reanudar la reproducción, apáguela y vuelva a encenderla.

El equipo está encendido pero la bandeja no gira.

• Se ha salido la correa de transmisión del tocadiscos.
• Un cable de entrada auxiliar está conectado en el conector de entrada auxiliar. Desconéctelo.

El tocadiscos gira pero no emite sonidos o los sonidos no son lo suficientemente fuertes.

• El protector de la aguja fonográfica aún está colocado.
• La palanca levanta el brazo del tocadiscos.
• Los auriculares están conectados.

Declaraciones de la FCC

Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no es instalada y utilizada siguiendo las instrucciones, puede causar interferencia perjudicial a las

radiocomunicaciones. Sin embargo, no existe garantía de que la interferencia no ocurrirá en un establecimiento en particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar al encender y apagar el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Orientar o reubicar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una salida en un circuito diferente del circuito en el que está conectado el receptor.
• Consultar al proveedor o a un técnico con experiencia en radio/TV para obtener ayuda.
