Scout CR6042A - Giradiscos Crosley - Manual de uso y guía de instrucciones gratis

Tipo de producto	Toca discos (tornamesa)
Marca	Crosley
Modelo	Scout CR6042A
Alimentación	Adaptador de corriente CC 5 V, 1 A
Consumo eléctrico	5 W
Velocidades de reproducción	33 1/3, 45, 78 RPM
Altavoz integrado	Sí, 4 Ω, 3 W
Conectividad Bluetooth	Sí, versión 5.0
Entrada auxiliar	Toma de 3,5 mm
Salidas	Toma de auriculares de 3,5 mm, tomas RCA (línea)
Apagado automático	Sí, conmutable (ON/OFF)
Aguja de repuesto	Crosley NP-10
Adaptador para 45 RPM	Incluido
Indicador de función	LED (color según modo)
Función de ahorro de energía	Apagado automático después de 20 minutos de inactividad
Mantenimiento	Limpieza de la aguja con cepillo suave, limpieza de discos con solución especial, carcasa con paño de microfibra ligeramente húmedo
Piezas de repuesto disponibles	Aguja de repuesto (referencia NP-10)
Reparabilidad	No reparar usted mismo, contactar al servicio al cliente (1-888-CROSLEY)
Seguridad	Enchufe polarizado, no usar cerca del agua, no obstruir las aberturas de ventilación
Soporte al cliente	1-888-CROSLEY, sitio web www.crosleyradio.com

Preguntas frecuentes - Scout CR6042A Crosley

¿Cómo reemplazar la aguja del tocadiscos?

Para retirar la aguja, tire suavemente hacia abajo del borde frontal, luego tire hacia adelante y hacia afuera. Para instalar, coloque la aguja con el extremo hacia abajo, alinee la parte posterior con el cartucho, inserte en ángulo descendente, luego levante la parte delantera hasta que encaje. La aguja de repuesto es la Crosley NP-10.

¿Qué hacer si el plato no gira?

Verifique que la correa de transmisión no se haya deslizado. Asegúrese de que ningún cable de entrada auxiliar esté conectado, ya que esto desactiva la función de tocadiscos. Si el problema persiste, contacte al servicio al cliente.

El sonido es bajo o ausente, ¿qué verificar?

Retire la protección de la aguja si aún está colocada. Verifique que el brazo de lectura no esté levantado por la palanca. Desconecte cualquier auricular, ya que la salida de auriculares corta los altavoces. Ajuste el volumen.

¿Cómo conectar un dispositivo por Bluetooth?

Coloque el selector de función en el modo Bluetooth (icono ✱). El indicador parpadea en azul. Active el Bluetooth en su dispositivo, busque "CROSLEY CR6042A" y asócielo. Una vez conectado, el indicador se vuelve azul fijo.

¿Puedo conectar altavoces externos?

Sí, use las tomas RCA (roja para derecha, blanca para izquierda) para conectar altavoces activos o la entrada de un sistema estéreo. No conecte directamente altavoces pasivos, el volumen sería muy bajo.

¿Por qué el dispositivo se apaga solo?

El dispositivo cumple con la norma de ahorro de energía ERP. En ausencia de entrada de audio durante 20 minutos, la alimentación se corta automáticamente. Para reanudar la reproducción, apague y vuelva a encender el dispositivo.

¿Qué adaptador de corriente usar?

Use exclusivamente el adaptador de corriente suministrado: salida CC 5 V, 1 A. Conéctelo a la toma de alimentación en la parte posterior del dispositivo.

¿Cómo limpiar la aguja?

Use un cepillo suave realizando un movimiento de atrás hacia adelante únicamente. Evite tocar la punta de la aguja con los dedos. Limpie regularmente para una mejor calidad de sonido.

¿Puedo usar auriculares con este tocadiscos?

Sí, conecte unos auriculares en la toma dedicada en la parte frontal del dispositivo. El altavoz integrado se cortará automáticamente.

¿Cómo usar la entrada auxiliar?

Conecte un cable auxiliar de 3,5 mm entre su dispositivo de audio y la toma AUX del tocadiscos. La función de tocadiscos se desactiva automáticamente. Para volver al modo phono, desconecte el cable.

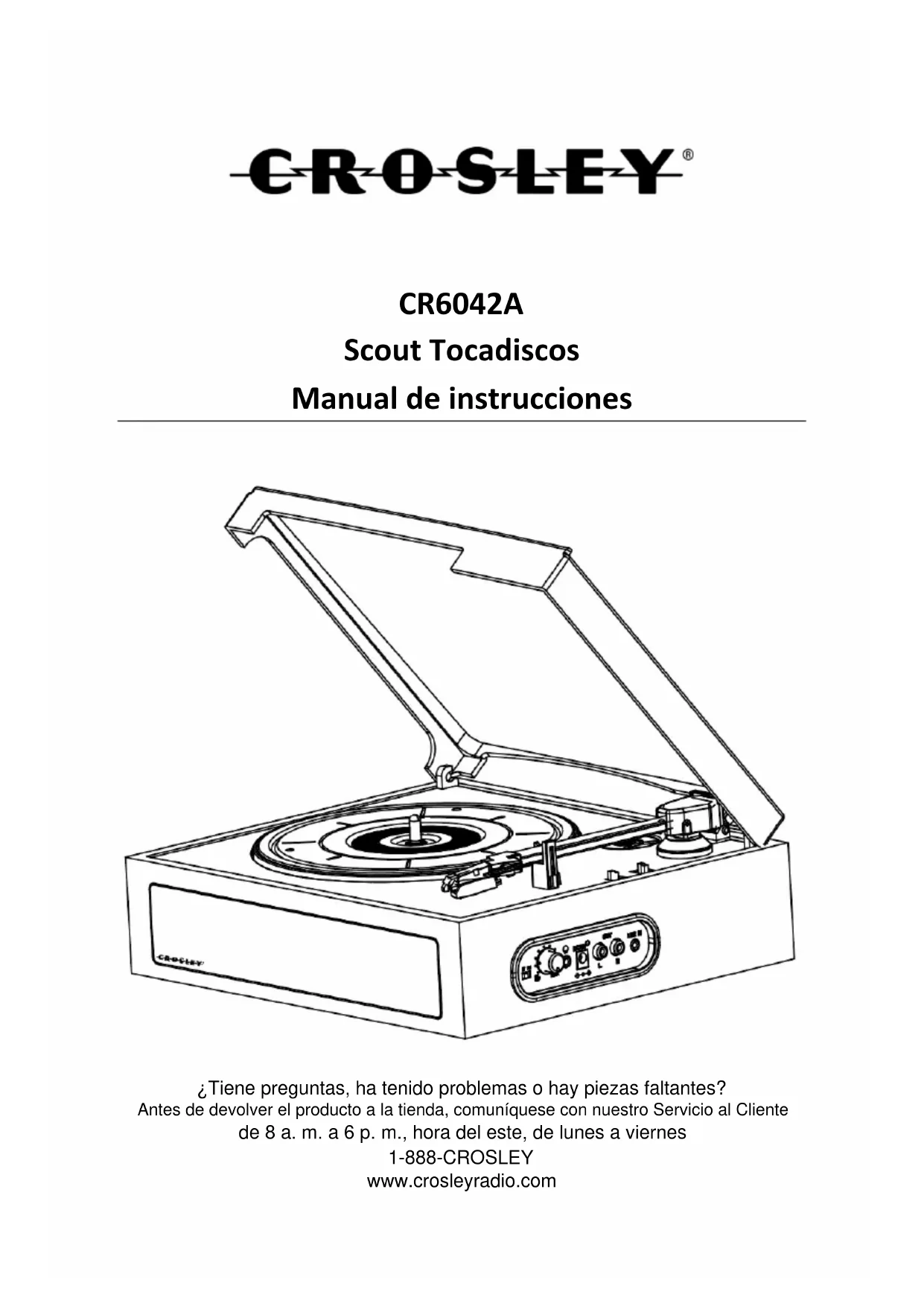

MANUAL DE USUARIO Scout CR6042A Crosley

Manual de instrucciones

¿Tiene preguntas, ha tenido problemas o hay piezas faltantes?

Antes de devolver el producto a la tienda, comuníquese con nuestro Servicio al Cliente de 8 a. m. a 6 p. m., hora del este, de lunes a viernes

1-888-CROSLEY

www.crosleyradio.com

Instrucciones de seguridad

Lea y comprenda este manual en su totalidad antes de usar este producto. Conserve estas instrucciones para consultarlas en el futuro.

1. No use este producto cerca del agua.
2. Este producto debe ser utilizado solo con el tipo de fuente de alimentación indicado en la etiqueta o en este manual de instrucciones.
3. No subestime el propósito de seguridad del enchufe polarizado. Un enchufe polarizado posee dos hojas; una de ellas es más ancha que la otra. Este enchufe encajará en el tomacorriente en un solo sentido. Si no logra insertar completamente el enchufe en el tomacorriente, pruebe invirtiendo el enchufe. Si aún así el enchufe no encaja, comuníquese con su electricista.
4. Proteja el cable de alimentación de ser pisado o pinzado, en especial en los enchufes, los tomacorrientes y en el punto donde el cable sale del producto.
5. No sobrecargue los tomacorrientes de pared, cables de alargue, o receptáculos integrales, ya que puede generar un riesgo de incendio o descarga eléctrica.
6. No introduzca objetos de ningún tipo en el producto a través de las ranuras, ya que pueden hacer contacto con puntos de alto voltaje o provocar un cortocircuito que ocasione fuego o una descarga eléctrica. No derrame líquidos de ningún tipo sobre el producto.
7. No intente realizar tareas de mantenimiento por su cuenta, ya que abrir o remover la cubierta puede exponerlo a un voltaje peligroso y a otros riesgos. Deje toda tarea de mantenimiento en manos de un técnico de servicio calificado.
8. Los cambios o las modificaciones que no tengan la aprobación expresa de la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.
9. No utilice accesorios que no son recomendados por los fabricantes del producto porque pueden ser peligrosos.
10. Cualquier combinación de carro y producto debe moverse con cuidado. Las paradas súbitas, el uso de fuerza excesiva y las superficies irregulares pueden causar que el producto y el carro se vuelquen.
11. Las ranuras de ventilación y las aberturas del gabinete son provistas para la ventilación y para asegurar el correcto funcionamiento del producto y evitar el recalentamiento. No bloquee ni cubra estas aberturas.
12. Desconecte el producto durante las tormentas eléctricas o cuando no se utilice durante períodos extendidos.

Artículos en este empaque

Antes de deshacerse de cualquier material del empaque, revíselo con atención y asegúrese de encontrar los siguientes artículos que se incluyen en este paquete:

• Tocadiscos
• Adaptador de 45 rpm
• Transformador

Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

Especificaciones

Fuente de energía	Transformador de CA, salida CC de 5 V 1 A
Consumo de energía	5 W
Potencia del altavoz	4 Ω , 5W
Altavoz	33 1/3 , 45, 78 RPM
Aguja de repuesto	Crosley NP-10

Nota:

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encenderlos y reanudar la reproducción, deberá apagar la unidad primero y luego volver a encenderla.

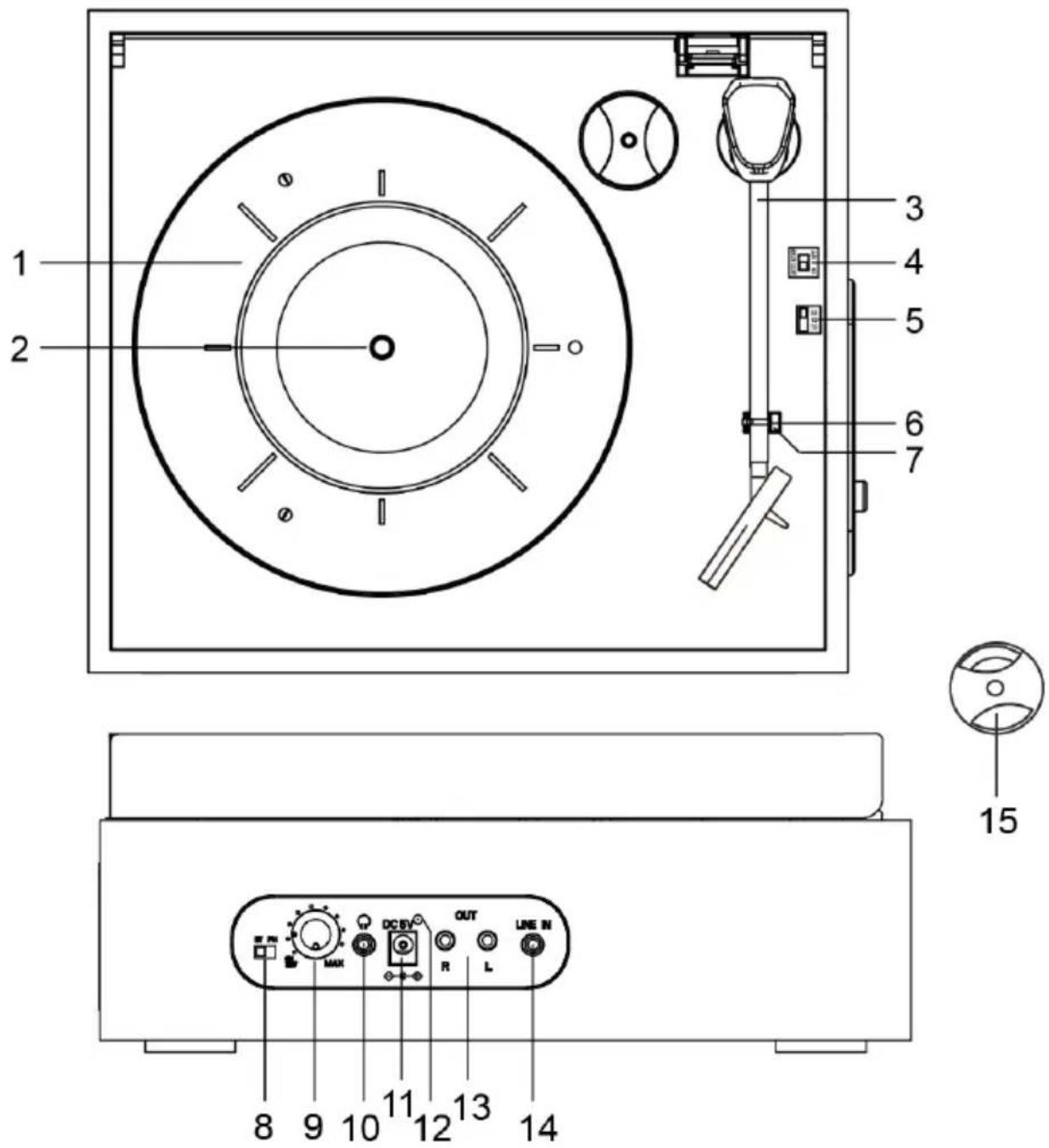

Descripción del producto

1. Bandeja del tocadiscos
2. Eje del tocadiscos
3. Brazo del tocadiscos
4. Interruptor de detención automática
5. Interruptor de velocidad
6. Broche de sujeción
7. Soporte del brazo del tocadiscos

8. Interruptor de funciones

9. Perilla de volumen Encendido/Apagado

10. Conector de auriculares
11. Conector de alimentación
12. Indicador de función
13. Conectores RCA
14. Conector de entrada auxiliar
15. Adaptador de 45 rpm

Instalación inicial

Instalación indispensable

1. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado debe ser estable y estar libre de vibraciones.
2. Quite la banda de sujeción que sostiene el brazo del tocadiscos.
3. Conecte el adaptador de CA al conector de alimentación de la unidad.

Nota: No enchufe el transformador de CA a un tomacorriente hasta terminar de ensamblar las partes. Antes de encender el equipo, vuelva a asegurarse de que todos los ajustes de conexión estén correctos. Siempre apague la unidad al conectarla o desconectarla.

Conexión del sistema estéreo

Conectores RCA

• Los conectores RCA generan señales analógicas de nivel de línea y se pueden conectar directamente con un par de parlantes activos o en la entrada correspondiente de su sistema estéreo.
• El cable rojo se conecta en el canal derecho, y el cable blanco se conecta en el canal izquierdo.

Nota: Los conectores RCA no están diseñados para conectarse directamente a parlantes pasivos. Si se los conecta a parlantes pasivos, el nivel de volumen será muy bajo.

Conexión de entrada auxiliar

Puede conectar un dispositivo de audio a esta unidad y reproducir su música a través de los parlantes. Para hacerlo, conecte el cable auxiliar de 3.5 mm entre su dispositivo de audio y el Conector de entrada auxiliar de esta unidad y comience a reproducir la música.

Nota:

La conexión de entrada auxiliar invalidará automáticamente la función tocadiscos. Para volver a utilizar la función tocadiscos, desconecte el cable auxiliar del conector de entrada auxiliar.

El indicador de función será morado.

Funcionamiento del tocadiscos

1. Gire la Perilla de volumen encendido/apagado para encenderlo.
2. Ajuste el Interruptor de funciones a la posición FONO.

Nota: El Indicador de función será rojo.

1. Ajuste el Interruptor de velocidad según corresponda.
2. Coloque el disco en el tocadiscos. De ser necesario, utilice el Adaptador de 45 rpm.
3. Quite el protector de la aguja fonográfica de su ensamblaje.

Nota: Para evitar los daños de la aguja fonográfica, asegúrese de que el protector esté ubicado correctamente cada vez que mueva o limpie el tocadiscos.

1. Suelte el Broche de sujeción del tocadiscos.

Nota: Cuando el tocadiscos no se utilice, recuerde volver a trabar el broche de sujeción.

1. Levante el brazo y muévalo sobre el lugar del disco que desea comenzar a reproducir. Baje el brazo con cuidado y comience la reproducción.
2. Cuando el disco termine de reproducirse, con cuidado levante el brazo y muévalo hacia su soporte.
3. Trabe el Broche del brazo del tocadiscos para asegurarlo.

Detención automática de la bandeja

Si el Interruptor de detención automática se encuentra en la posición ENCENDIDO, la bandeja dejará de girar automáticamente cuando el disco termine de reproducirse. En raras ocasiones, si el tocadiscos deja de reproducir el disco antes de que termine, ajuste el interruptor a la posición APAGADO. El problema se debería solucionar de esta manera.

Reemplazo de la aguja

Quitar la aguja

1. Tire del borde delantero de la aguja con suavidad.
2. Tire la aguja hacia adelante.
3. Tire hacia fuera y quítela.

1. Coloque la aguja de manera tal que la punta quede hacia abajo.

2. Alinee la parte trasera de la aguja con la cápsula.

3. Introduzca la aguja con el extremo delantero en un ángulo descendente y suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

Funcionamiento de Bluetooth

1. Coloque la interruptor de funciones en modo Bluetooth ✗.

Nota: El Indicador de función parpadeará en azul.

1. Active la conexión de Bluetooth en el dispositivo de audio, busque "CROSLEY CR6042A y conéctelo.

2. Una vez que el dispositivo quede conectado correctamente, la unidad emitirá un sonido corto de confirmación, y el indicador de función será azul.

3. Reproduzca música en forma inalámbrica desde el dispositivo hacia la unidad.

Nota: Versión de Bluetooth - 5.0

Mantenimiento del tocadiscos

1. No toque la punta de la aguja fonográfica con los dedos. Evite golpear la aguja fonográfica con el cobertor para el tocadiscos o con el borde del disco.

2. Limpie la aguja fonográfica con frecuencia con un cepillo suave mediante movimientos de atrás hacia adelante.

3. Limpie los discos para quitarles el polvo o la grasa con un cepillo para limpiar discos y con una solución de limpieza para discos.

4. Limpie la tapa del tocadiscos y el gabinete con un paño de microfibras ligeramente humedecido.

Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos.

** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.

Solución de problemas

La unidad no enciende.

• El transformador no está conectado correctamente.
• No hay energía en el tomacorriente.
• Con el fin de ahorrar en el consumo de energía, algunos modelos cumplirán con el estándar de ahorro de energía ERP (productos relacionados con la energía). En el caso de que no se produzca la entrada de audio durante 20 minutos, estos equipos se desactivarán automáticamente. Para volver a encender la unidad y reanudar la reproducción, apáguela y vuelva a encenderla.

El equipo está encendido pero la bandeja no gira.

• Se ha salido la correa de transmisión del tocadiscos.
• Un cable de entrada auxiliar está conectado en el conector de entrada auxiliar. Desconéctelo.

El tocadiscos gira pero no emite sonidos o los sonidos no son lo suficientemente fuertes.

• El protector de la aguja fonográfica aún está colocado.
• La palanca levanta el brazo del tocadiscos.
• Los auriculares están conectados.

Declaraciones de la FCC

Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no es instalada y utilizada siguiendo las instrucciones, puede causar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no existe garantía de que la interferencia no ocurrirá en un establecimiento en particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar al encender y apagar el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

• Orientar o reubicar la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una salida en un circuito diferente del circuito en el que está conectado el receptor.
• Consultar al proveedor o a un técnico con experiencia en radio/TV para obtener ayuda.

CROSLLEY®

CR6042A

Platine tourne-disque Scout
