MANUAL DE USUARIO WG751.3 WORX

13) Keep blades sharp.

• El plomo de las pinturas a base de plomo

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería

• l El arsénico y el cromo de la madera tratada químicamente El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a químicos que incluyen plomo, ftalato, o bisfenol A que se sabe en el Estado de California que causan cáncer, defectos de nacimiento u otros daños reproductivos. Lave sus manos después de usarlo. Para más información visite www.P65Warnings.ca.gov.

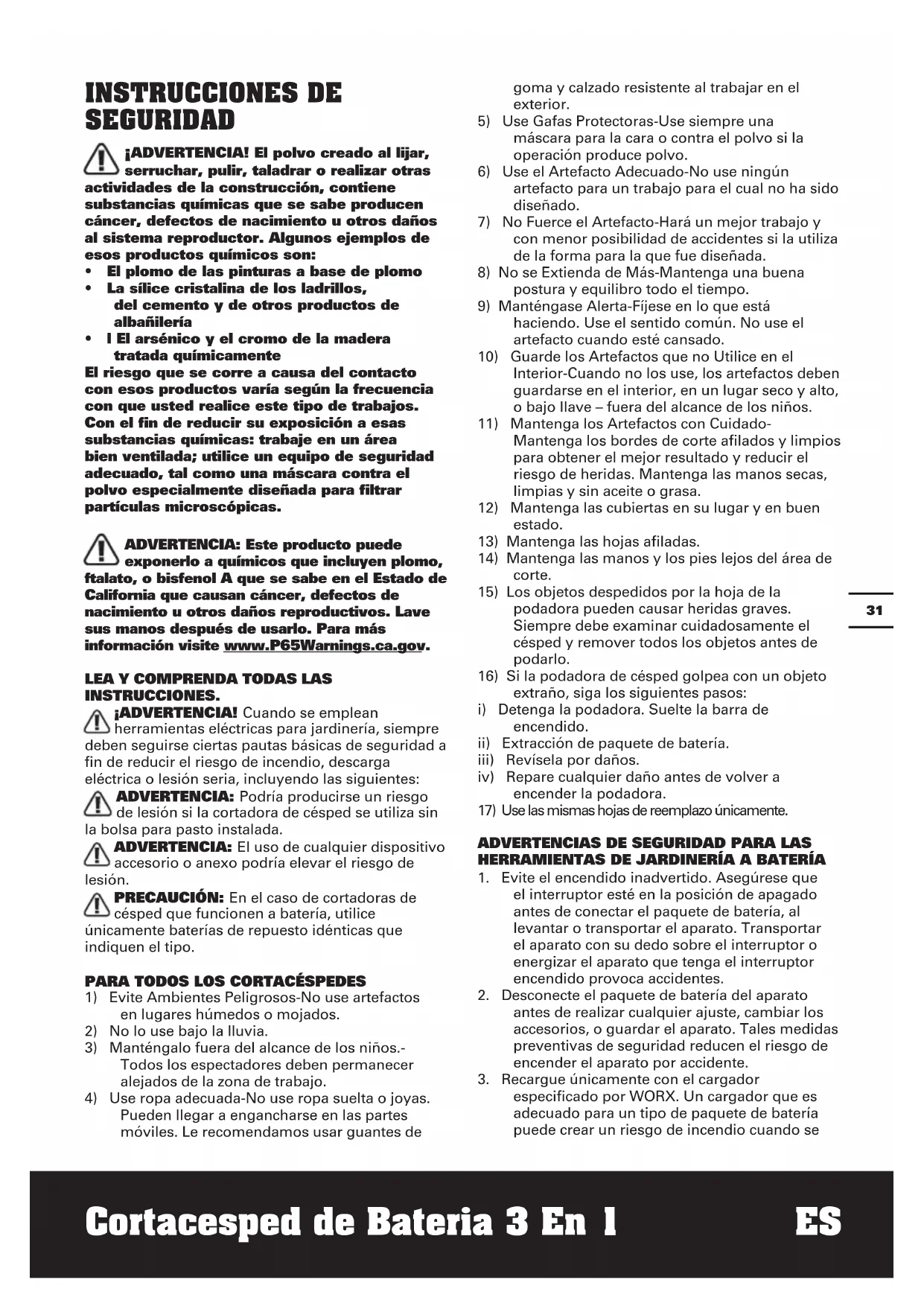

LEA Y COMPRENDA TODAS LAS

INSTRUCCIONES. ¡ADVERTENCIA! Cuando se emplean herramientas eléctricas para jardinería, siempre deben seguirse ciertas pautas básicas de seguridad a fin de reducir el riesgo de incendio, descarga eléctrica o lesión seria, incluyendo las siguientes: ADVERTENCIA: Podría producirse un riesgo de lesión si la cortadora de césped se utiliza sin la bolsa para pasto instalada. ADVERTENCIA: El uso de cualquier dispositivo accesorio o anexo podría elevar el riesgo de lesión. PRECAUCIÓN: En el caso de cortadoras de césped que funcionen a batería, utilice únicamente baterías de repuesto idénticas que indiquen el tipo.

en lugares húmedos o mojados.

2) No lo use bajo la lluvia.

3) Manténgalo fuera del alcance de los niños.-

Todos los espectadores deben permanecer alejados de la zona de trabajo.

4) Use ropa adecuada-No use ropa suelta o joyas.

Pueden llegar a engancharse en las partes móviles. Le recomendamos usar guantes de goma y calzado resistente al trabajar en el exterior.

5) Use Gafas Protectoras-Use siempre una

máscara para la cara o contra el polvo si la operación produce polvo.

6) Use el Artefacto Adecuado-No use ningún

artefacto para un trabajo para el cual no ha sido diseñado.

7) No Fuerce el Artefacto-Hará un mejor trabajo y

con menor posibilidad de accidentes si la utiliza de la forma para la que fue diseñada.

8) No se Extienda de Más-Mantenga una buena

postura y equilibro todo el tiempo.

9) Manténgase Alerta-Fíjese en lo que está

haciendo. Use el sentido común. No use el artefacto cuando esté cansado.

10) Guarde los Artefactos que no Utilice en el

Interior-Cuando no los use, los artefactos deben guardarse en el interior, en un lugar seco y alto, o bajo llave – fuera del alcance de los niños.

11) Mantenga los Artefactos con Cuidado-

Mantenga los bordes de corte afilados y limpios para obtener el mejor resultado y reducir el riesgo de heridas. Mantenga las manos secas, limpias y sin aceite o grasa.

12) Mantenga las cubiertas en su lugar y en buen

13) Mantenga las hojas afiladas.

14) Mantenga las manos y los pies lejos del área de

15) Los objetos despedidos por la hoja de la

podadora pueden causar heridas graves. Siempre debe examinar cuidadosamente el césped y remover todos los objetos antes de podarlo.

16) Si la podadora de césped golpea con un objeto

extraño, siga los siguientes pasos:

i) Detenga la podadora. Suelte la barra de

ii) Extracción de paquete de batería.

iii) Revísela por daños.

iv) Repare cualquier daño antes de volver a

encender la podadora.

17) Use las mismas hojas de reemplazo únicamente.

ADVERTENCIAS DE SEGURIDAD PARA LAS

HERRAMIENTAS DE JARDINERÍA A BATERÍA

1. Evite el encendido inadvertido. Asegúrese que

el interruptor esté en la posición de apagado antes de conectar el paquete de batería, al levantar o transportar el aparato. Transportar el aparato con su dedo sobre el interruptor o energizar el aparato que tenga el interruptor encendido provoca accidentes.

2. Desconecte el paquete de batería del aparato

antes de realizar cualquier ajuste, cambiar los accesorios, o guardar el aparato. Tales medidas preventivas de seguridad reducen el riesgo de encender el aparato por accidente.

3. Recargue únicamente con el cargador

especificado por WORX. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se32 Cortacesped de Bateria 3 En 1 ES usa con otro paquete de batería.

4. Use los electrodomésticos sólo con paquetes

de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede crear un riesgo de lesiones e incendios.

5. Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan establecer una conexión de una terminal a otra. Poner en corto las terminales de la batería puede causar quemaduras o un incendio.

6. Bajo condiciones de abuso, puede expulsarse

líquido de la batería; evite el contacto. Si ocurre contacto accidentalmente, lave con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica adicional. El líquido expulsado de la batería puede causar irritación o quemaduras.

7. No use un paquete de batería o aparato

dañado o modificado. Las baterías dañadas o modificadas pueden presentar un comportamiento impredecible que puede provocar un incendio, una explosión o un riesgo de lesiones.

8. No exponga la batería o el artefacto al fuego

ni a temperaturas excesivas. La exposición al fuego o la temperatura por encima de 130°C pueden causar una explosión.

9. Siga todas las instrucciones de carga y

no cargue la batería o el dispositivo fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

10. Pida que una persona de reparación calificada

dé servicio usando únicamente partes de reemplazo idénticas. Esto garantizará que se mantenga la seguridad del producto.

11. No modifique ni intente reparar el aparato o el

paquete de baterías (conforme sea aplicable), excepto como se indica en las instrucciones de uso y cuidado.

ADVERTENCIAS DE SEGURIDAD GENERAL

PARA EL PAQUETE DE BATERÍA

a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso. e) No someta el paquete de batería a impacto mecánico. f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. g) Observe las marcas positiva (+) y negativa (–) en la parte posterior de la batería y el equipo para asegurar su uso correcto. h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños. j) Busque atención médica de inmediato si se ingiere una celda o una batería. k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo. l) Mantenga el paquete de batería limpio y seco. m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68°F ± 9°F). r) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí. s) Recargue únicamente con el cargador especificado por WORX. No use cargadores que no sean los específicamente suministrados para uso con el equipo. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería. t) Conserve la literatura el producto original para referencia futura. u) Sólo use el paquete de batería en la aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso. w) Deséchelo adecuadamente.33 Cortacesped de Bateria 3 En 1 ES Instrucciones de seguridad para cortacéspedes de uso de pie IMPORTANTES Instrucciones de seguridad para cortacéspedes de uso de pie

I. FUNCIONAMIENTO GENERAL

1. Lea, comprenda, y siga todas las instrucciones

que aparecen en la máquina y en el(los) manual(es) antes de comenzar.

2. No coloque las manos o pies cerca o debajo de

la máquina. Mantenga libre siempre el orificio de descarga.

3. Sólo pueden utilizar esta máquina adultos

responsables que conozcan las instrucciones.

4. Limpie el área de objetos como rocas, cables,

juguetes, etc. que podrían ser expulsados por la hoja. Manténgase detrás del mango cuando esté funcionando el motor.

5. Asegúrese de que no existan personas

alrededor del área del trabajo antes de comenzar con el funcionamiento. Detenga la máquina en caso de que alguna persona ingrese en el área de trabajo.

6. No utilice la máquina descalzo o con sandalias.

Utilice siempre un calzado sólido.

7. No mueva la máquina hacia atrás a menos

que sea absolutamente necesario. Mire siempre hacia abajo y atrás antes y durante el movimiento de la máquina hacia atrás.

8. Nunca apunte el material descargado hacia

alguna persona. Evite descargar el material contra una pared u obstrucción. El material puede rebotar hacia el operador. Detenga la hoja cuando cruce superficies de gravilla.

9. No utilice la máquina sin que el receptor de

pasto, guarda de descarga, guarda trasera u otros dispositivos de protección de seguridad se encuentren colocados en su lugar y funcionando.

10. Nunca deje el motor funcionando sin

11. Detenga el motor y espere a que la hoja se

detenga por completo antes de limpiar la máquina, retirar el receptor de pasto o eliminar las obstrucciones de la guarda de descarga.

12. Utilice la máquina sólo con la luz del día o con

buena luz artificial.

13. No utilice la máquina bajo la influencia de

14. No utilice la cortadora de pasto sobre pasto

mojado. Mantenga siempre la estabilidad. Camine y nunca corra.

15. Desconecte el sistema de manejo, si se

encuentra colocado, antes de arrancar el motor.

16. Si la máquina comienza a vibrar de manera

anormal, detenga el motor y verifique la causa de inmediato. Generalmente, la vibración es una advertencia acerca de un problema.

17. Utilice siempre protección ocular durante la

utilización de la máquina.

18. Consulte las instrucciones del fabricante para

obtener información acerca del funcionamiento correcto de la máquina y de la instalación de los accesorios. Sólo utilice accesorios aprobados por el fabricante.

II. UTILIZACIÓN DE LA MÁQUINA EN

PENDIENTES Las pendientes son un factor importante relacionado con accidentes de resbalones y caídas que pueden causar lesiones graves. La utilización de la máquina en pendientes requiere de precaución adicional. Si no se siente seguro sobre una pendiente, no utilice la máquina.

1. Corte el pasto a través del frente de las

pendientes y nunca hacia arriba o abajo. Tenga extremo cuidado cuando cambie la dirección sobre las pendientes.

2. Observe si existen orificios, surcos, baches,

rocas u otros objetos escondidos. El terreno desparejo puede causar un resbalón y caída. El pasto alto puede ocultar obstáculos.

3. No utilice la cortadora de pasto sobre pasto

mojado o en pendientes con demasiada inclinación. Una estabilidad escasa puede causar un resbalón o caída.

4. No utilice la cortadora de pasto cerca de

bajadas, zanjas o malecones ya que puede perder la estabilidad.

Pueden ocurrir accidentes trágicos si el operador no se encuentra alertado acerca de la presencia de niños. Generalmente, los niños se encuentran atraídos por la máquina y la actividad de corte de pasto. Nunca presuponga que los niños permanecerán en el mismo lugar donde los vio por última vez.

1. Mantenga a los niños alejados del área de corte

de pasto y bajo el cuidado alerta de un adulto responsable que no sea el operador.

2. Esté alerta y apague la cortadora de pasto si un

niño ingresa en el área.

3. Nunca permita que los niños utilicen la

4. Tenga sumo cuidado cuando se acerca a

esquinas ciegas, arbustos, árboles u otros objetos que podrían no permitirle visualizar a un niño.

1. Mantenga todas las tuercas y pernos ajustados

con el fin de asegurarse de que la máquina se encuentra en condiciones de funcionamiento seguro.

2. Nunca altere los dispositivos de seguridad.

Verifique su funcionamiento correcto periódicamente.

3. Mantenga la máquina libre de pasto, hojas u

otra acumulación de restos.

4. Si golpea a un objeto extraño, detenga el

funcionamiento e inspeccione la máquina. Si es necesario, realice la reparación antes de comenzar a utilizar nuevamente la máquina.

5. Nunca realice ajustes o reparaciones con el34

Cortacesped de Bateria 3 En 1 ES motor funcionando.

6. Desconecte siempre las cortadores de pasto

eléctricas antes realizar el ajuste, limpieza o reparación.

7. Revise periódicamente los componentes del

receptor de pasto y la guarda de descarga. En caso de que sea necesario, realice el reemplazo utilizando las partes recomendadas por el fabricante.

8. Las hojas de la cortadora de pasto son filosas.

Envuelva la hoja o utilice guantes y tenga sumo cuidado cuando realice el mantenimiento de éstas.

9. En caso de que sea necesario, mantenga

o reemplace las etiquetas de seguridad e instrucciones.

1. Instrucciones de seguridad

a) Lea detenidamente el manual de instrucciones de operación y mantenimiento. Familiarícese correctamente con los controles y el uso correcto de la herramienta. b) Nunca permita que los niños utilicen una cortacésped motorizada. c) Mantenga el área de limpieza sin personas, especialmente niños pequeños y mascotas. d) No utilice una cortacésped para ningún trabajo para el que no ha sido diseñada.

a) Inspeccione minuciosamente el área donde se utilizará la herramienta y extraiga todas las piedras, maderas, cables, huesos y otros objetos extraños. b) No utilice la herramienta con los pies descalzos o en sandalias. Utilice siempre calzado sólido. c) Desconecte el sistema de manejo, si se encuentra colocado, antes de arrancar el motor. d) Nunca intente realizar el ajuste de la altura de una rueda con el motor en funcionamiento. e) Utilice la herramienta sólo a la luz del día o con una luz artificial adecuada. f) No utilice la cortadora de pasto sobre pasto mojado.. Párese siempre de forma correcta. Sujete firmemente el mango y camine, nunca corra.

a) No coloque las manos ni los pies cerca o debajo de las piezas giratorias. b) Detenga la hoja(s) al cruzar por calles, caminos o calzadas de gravilla. c) Luego de golpear un objeto extraño, detenga el motor, desenchufe la herramienta, inspeccione minuciosamente para comprobar si existen daños y repare los daños antes de volver a arrancar y utilizar la herramienta. d) Si la herramienta comienza a vibrar de forma anormal, detenga el motor y verifique de inmediato la causa. Generalmente, la vibración es un síntoma de problemas. e) Detenga el motor cada vez que deje la herramienta sin supervisión y antes de efectuar una reparación o inspección. f) Apague el motor y espere a que la hoja se detenga por completo antes de extraer el receptor de césped o antes de quitar la obstrucción del tubo de descarga. g) Corte el césped desde el frente de las laderas, nunca de arriba o abajo. Tenga sumo cuidado al cambiar la dirección en las laderas. No corte el césped en laderas excesivamente empinadas. h) Nunca utilice la cortacésped sin las guardas, placas u otros dispositivos de protección de seguridad adecuados colocados en su lugar.

i) No lave la herramienta con una manguera.

Evite que el agua ingrese en el motor y en las conexiones eléctricas.

a) Compruebe la cuchilla a intervalos regulares para verificar su correcta tensión. b) Mantenga todas las tuercas, pernos y tornillos apretados a fin de asegurarse de que la herramienta esté en condiciones seguras de funcionamiento. c) Periódicamente, compruebe la bolsa en búsqueda de deterioro y desgaste, y reemplace las bolsas desgastadas. Compruebe que las bolsas de reemplazo cumplan con las recomendaciones o especificaciones del fabricante original. d) Sustituya la cuchilla si se encuentra doblada o agrietada. Una cuchilla desequilibrada provoca vibraciones que podrían dañar el motor o derivar en lesiones personales. e) Afile las cuchillas desafiladas uniformemente por ambos extremos para mantener su equilibrio. f) Limpie minuciosamente la hoja y compruebe su balance colocándola horizontalmente sobre un clavo delgado a través de su orificio central. El clavo también deberá estar en posición horizontal. Si alguno de los extremos de la hoja gira hacia atrás, extraiga algo de metal desde el extremo pesado o inferior hasta que la hoja quede balanceada, que ocurre cuando ninguno de los extremos se cae.

Etiqueta de peligro CPSC Corte de dedos del pie o de la mano – Hoja giratoria de la cortadora de pasto Objetos expulsados desde la cubierta de la cortadora de pasto Mantenga alejados a los niños Alerta de seguridad Resbalón en pendiente Lea el manual Las cuchillas continuarán girando después de que la máquina se apague. Espere hasta que todos los componentes de la máquina se hayan detenido completamente antes de tocarlos. Use siempre unos guantes de protección Li-Ion Batería de Ion de litio, la batería se debe reciclar Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones No exponer a la lluvia ni al agua. No arrojar al fuego Retire la llave POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1.800-822-8837 para acceder al servicio gratuito que realizará el desecho correcto de la batería.36 Cortacesped de Bateria 3 En 1 ES

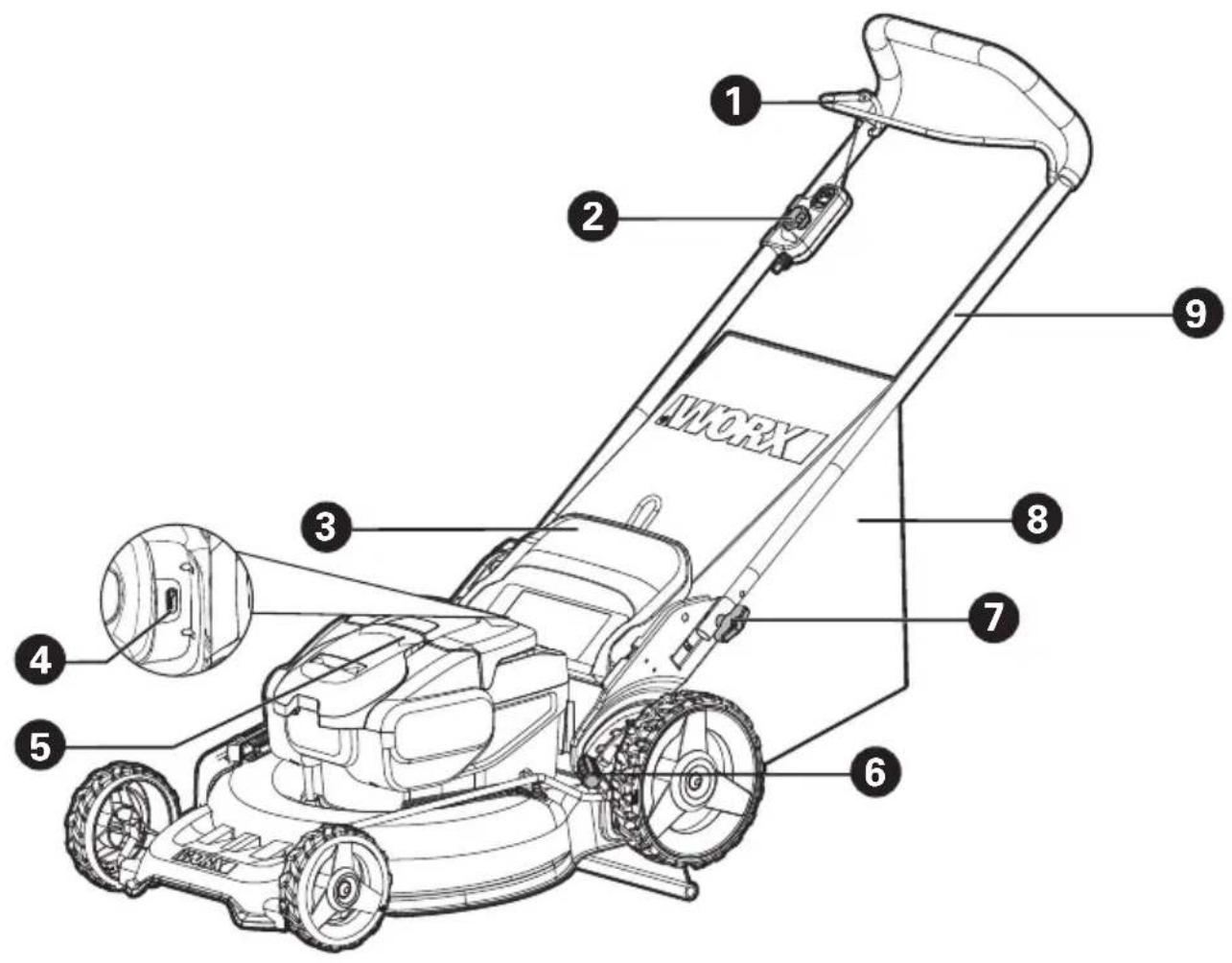

1. ARCO DE OPERACIÓN

2. LLAVE DE SEGURIDAD

8. TAPA DE SEGURIDAD

• No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.38 Cortacesped de Bateria 3 En 1 ES

WG751 WG751.9 Voltaje 40V Max.(2x20V Max.)** Velocidad sin carga 2700 /min Diámetro de la plataforma 20 pulg. (51 cm) Diámetro de corte 19 pulg. (48 cm) Diámetro de la rueda delantera 7 pulg. (18 cm) Diámetro de la rueda trasera 10 pulg. (25 cm) Altura de corte 1-1/4 pulg.~ 4 pulg. (3 – 10 cm) Posiciones de altura de corte 7 Capacidad de recolección de pasto 1.4 bushels (50 L) Capacidad de batería 5.0 Ah (WA3579) / Tipo de batería Litio / Modelo del cargador WA3884 / Clasificación de voltaje del cargador Entrada: AC 120V~60Hz Salida 1: 20 V , 2.0 A*** Salida 2: 20 V , 2.0 A***

Tiempo Normal de Carga (aprox.)

Peso de la máquina 53.6 lbs (24.3 kg) 50.7 lbs (23 kg) **Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 V. El voltaje nominal es 18 V. *** La salida 1 y salida 2 del cargador significan dos puertos con el mismo voltaje y corriente de salida. ACCESORIOS WG751 WG751.9 Batería (WA3579) 2 / Cargador (WA3884) 1 / Bolsa para pasto 1 Inserto para Mantillo 1 Escotilla de descarga lateral 1 Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de WORX o en nuestro sitio Web: www.worx.com.39 Cortacesped de Bateria 3 En 1 ES

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones. ENSAMBLE & FUNCIONAMIENTO

Ensamble de bolsa de recolección de pasto Vea la Fig. B Ensamble de Bolsa de recolección de pasto a la podadora NOTA: Presione ligeramente la bolsa para pasto para asegurarse de que se encuentra completamente instalada. Asegúrese de que la bolsa para pasto se encuentra instalada firmemente. NOTA: Retire el inserto de abono de la podadora antes de instalar la bolsa de recolección de pasto. Vea la Fig. C1, C2, C3 Desinstalación/vaciado de bolsa de recolección de pasto ADVERTENCIA! Verifique siempre que la tapa de seguridad cierre completamente el orificio de descarga antes de usarla.Nunca levante la aleta de seguridad cuando se esté usando la podadora sin la bolsa de recolección de césped instalada. Vea la Fig. D Instalación de escotilla de descarga lateral Vea la Fig. E1 E2 Instalación del inserto de desbroce Vea la Fig. F Colocación/ desinstalación de paquete de batería NOTA: Esta podadora sólo operará con las 2 baterías instaladas. Por favor siempre use dos baterías con la misma capacidad y cargue completamente las dos baterías. Cuando utilice dos baterías con diferente cantidad de energía, la máquina sólo funcionará con el denominador común inferior. Vea la Fig. G1, G2 Revisar la condición de la batería NOTA: La Fig. H1 sólo aplica para el paquete de batería con luz indicadora de la batería. Vea la Fig.

Carga de la batería NOTA: El paquete de batería se envía descargado. La batería se debe cargar completamente antes de podar por primera vez. Siempre cargue completamente las dos baterías al mismo tiempo. Se pueden encontrar más detalles en el manual del cargador. Vea la Fig.

OPERACIÓN Luz indicadora de energía Consulte los detalles en la parte

IMPORTANTE Cuando sólo se enciende una luz, por lo menos una batería está descargada y se necesita cargar, a pesar de que la cortacésped puede continuar cortando césped. Si se continúa utilizando la cortacésped con la batería descargada, es posible que exista una reducción en la vida útil y en el rendimiento de la batería. Cuando no se ilumine ninguna luz, por lo menos una batería no está instalada completamente o la batería está defectuosa, por favor vuelva a revisar que las baterías estén completamente asentadas en su posición. Vea la Fig. J Encendido & Apagado Vea la Fig. K1, K2, K3 Ajuste de altura de corte ADVERTENCIA! Deténgase, libere la palanca del interruptor, retire la llave de seguridad, y espere hasta que el motor se detenga antes de ajustar la altura. Las cuchillas continuarán girando después de apagar la máquina. Una cuchilla en movimiento podría causar una lesión. No toque las cuchillas en movimiento. See Fig L Almacenamiento Vea la Fig. M1, M2 ESTADO DE BATERÍA (Vea la Fig. J)

• Antes de comenzar o después del uso, presione el botón junto a la luz indicadora de encendido en la máquina para verificar la capacidad de la batería.

• Durante la operación, la capacidad de la batería se indicará automáticamente mediante el indicador de alimentación de la batería. El indicador detecta y muestra constantemente el estado de la batería de la siguiente manera.

• Para la máquina con 2 paquetes de baterías con diferente potencia, la luz indicadora de encendido muestra el estado de la batería con la batería con menor carga.40 Cortacesped de Bateria 3 En 1 ES Estado de indicador de energía de batería Condición de batería Se iluminan cinco luces verdes

Las dos baterías están en una condición completamente cargada. Dos, tres o cuatro luces verdes están iluminadas. Las dos baterías tienen carga restante. Mientras más luces estén iluminadas, mayor es la capacidad de la batería. Sólo se ilumina una ( )luz verde. El nivel de la batería de por lo menos un paquete de batería es muy bajo. Por favor revise y cargue el paquete de batería. No hay ninguna luz iluminada. Por lo menos una batería no está instaada completamente o la batería está defectuosa. Sólo una luz parpadea dos veces por ciclo. Por lo menos una batería está bastante descargada (consulte la condición de carga de la batería), por favor recargue las dos baterías a la vez antes de Volver a usar o guardar. Sólo una luz parpadea tres veces por ciclo. Por lo menos una batería está caliente, espere que se enfríe antes de Volver a comenzar. Sólo una luz parpadea cuatro veces por ciclo. La máquina está sobrecargada. Levante la altura de corte o empuje lentamente. RECOMENDACIONES PARA DESBROZAR Al utilizar el accesorio de desmenuzado, su nueva podadora está diseñada para recortar los trozos de pasto en pequeñas piezas y distribuirlas por todo el césped. Bajo condiciones normales, el pasto recortado se degradará rápidamente para proporcionarle nutrientes a su césped. Para obtener el mejor funcionamiento, utilizando las aletas de desmenuzado ubicados dentro de la cubierta de la cortacésped.

1) Evite podar el césped cuando esté mojado

debido a la lluvia o al rocío. El pasto húmedo tiende a formar grupos que interfieren con la acción de desbroce y reducen el tiempo de operación. La mejor hora para podar el césped es ya avanzada la tarde, cuando el pasto esté seco y el área recién cortada no quede expuesta a la luz directa del sol.

2) Para obtener mejores resultados, ajuste la

altura de podado para que corte solamente el tercio superior. Si el césped está demasiado largo, será necesario ajustar la podadora. Puede ser necesario disminuir la altura de corte para reducir el esfuerzo de empuje y evitar sobrecargar el motor. Para desbrozar áreas muy pesadas, es recomendable hacer un primer corte a una altura elevada, y después recortar a la altura final deseada. De otra manera, haga cortes angostos y pode lentamente.

3) Para mejor rendimiento, conserve la carcaza

de la podadora libre de pasto acumulado. De vez en cuando apague la podadora y espere que el aspa se detenga completamente. Quite la llave de seguridad (1) y gire la podadora de cabeza. Usando un objeto como un palo, limpie la acumulación de césped en el área del aspa. Tenga cuidado con los bordes filosos del aspa. Limpie a menudo en césped húmedo y nuevo y siempre después de cada uso.

4) Ciertos tipos de césped y las condiciones

del pasto pueden requerir que el área se desbroce por segunda ocasión para ocultar completamente los restos. Cuando efectúe el segundo corte, pode perpendicularmente al primer tramo. NO PODE

5) Cambie su patrón de corte cada semana. Esto le

ayudará a evitar maltratar su césped.

El área de corte puede ser afectada por muchos factores que incluyen: altura de corte, prácticas de operación (por ej., arranque/paro), niveles de humedad del césped, longitud y densidad de césped. La siguiente tabla proporciona las áreas de corte potenciales en base a las condiciones de corte específicas. Altura de Corte Tamaño de lote recomendado (máximo) Corte 3.3pulg. (8cm) a 2.5pulg. (6cm) Con 2 baterías* 20V / 5.0Ah Hasta 6500 pies

• Usado con dos paquetes de batería completamente cargados. CONSEJOS:

1) Podar el césped frecuentemente y reducir la

cantidad de procedimientos de arranque/paro ayudará a conservar el tiempo de operación de la batería. Se recomienda siempre usar las mismas dos baterías durante la operación con niveles de carga completa.

2) Para el mejor desempeño de corte, se recomienda

sólo podar hasta 1/3 o menos de la altura del césped actual a la vez. Podar más lentamente cuando corte césped largo/espeso para permitir que la podadora descargue adecuadamente los recortes.41 Cortacesped de Bateria 3 En 1 ES MANTENIMIENTO ADVERTENCIA: Detenga la cortacésped y extraiga la llave de seguridad antes de retirar la bolsa de pasto. NOTA: Para asegurar un servicio duradero y confiable, realice el siguiente procedimiento de mantenimiento periódicamente. Revísela por defectos obvios como la hoja floja, dislocada o dañada, tornillos flojos, y componentes gastados o dañados. Verifique que las cubiertas y protecciones no estén dañadas y estén correctamente colocadas en la podadora. Realice todo el mantenimiento o reparaciones necesarias antes de usarla. Si la podadora presenta una falla a pesar del mantenimiento, llame a nuestra línea de ayuda al cliente por asesoramiento.

AFILADO DE LA CUCHILLA

QUE QUITE, AFILE O INSTALE LA CUCHILLA. ASEGURESE DE HABER QUITADO LA LLAVE DE SEGURIDAD. En la mayoría de las zonas, la cuchilla debe afilarse dos veces durante la temporada de podado. En zonas con suelos arenosos, se puede requerir afilado más frecuentemente, ya que la arena acaba con el filo de la cuchilla más rápidamente. REEMPLACE UNA CUCHILLA DOBLADA O DAÑADA INMEDIATAMENTE. CUANDO AFILE LA CUCHILLA (Vea la Fig. N)

1. Asegúrese que la cuchilla quede balanceada.

2. Afile la cuchilla en el ángulo de corte original.

3. Afile los bordes en ambos extremos de la

cuchilla, rebaje la misma cantidad de material en ambos extremos. NOTA:

1. Asegúrese que la podadora esté apagada y retire

la llave de seguridad

2. Coloque la podadora en el modo de

almacenamiento vertical. BALANCEO DE LA CUCHILLA (Vea la Fig. O) Verifique el balance de la cuchilla colocando la perforación central O-1 sobre un clavo o sobre el vástago de un destornillador O-2 sujetado en una prensa O-3. Si cualquiera de los extremos gira hacia abajo, afile ese extremo. La cuchilla está balanceada correctamente cuando ninguno de los extremos cae. MANTENIMIENTO DE LAS CUCHILLAS (Vea la Fig. P1, P2) Cambie la cuchilla metálica después de 50 horas de corte o 2 años, lo que ocurra antes, independientemente de la condición de las mismas. Siga el procedimiento siguiente para extraer y reemplazar la cuchilla. Necesitará guantes de jardín (no suministrados) y una llave (no suministrada) para extraer la cuchilla. Sostenga la cuchilla y desenrosque el perno de la cuchilla hacia la izquierda utilizando una llave, y luego extraiga la hoja. Para volver a colocar la hoja, coloque la hoja con los bordes de corte hacia el suelo Apriete entonces firmemente la tuerca de la cuchilla. ALMACENAMIENTO (VEA LA FIG. M1, M2) Detenga el cortacésped y extraiga siempre la llave de seguridad. Limpie bien el exterior de la máquina con un cepillo blando y un trapo. No use agua, solventes o pulidores. Quite todo el pasto y desechos, especialmente de las ranuras de ventilación. Ponga la máquina de costado y limpie el área de la hoja. Si hay cortes de pasto compactados en la zona de la hoja, quítelos con un trozo de madera o plástico. Guarde la máquina en un lugar seco. No coloque objetos encima de la máquina.

PARA HERRAMIENTAS DE BATERÍA

El rango de temperatura ambiente para uso y almacenamiento de la herramienta y la batería es de

F). El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de 0

F).42 Cortacesped de Bateria 3 En 1 ES GUÍA DE SOLUCIÓN DE PROBLEMAS Problema Solución

1. La podadora no funciona

al activar la palanca de seguridad. A. Verifique para asegurarse de que la llave de seguridad ha sido instalada y está completamente asentada, y que el botón del alojamiento del interruptor esté completamente oprimido. B. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad, voltee la podadora y verifique que la hoja pueda girar libremente. Si no está libre, devuelva la unidad a un centro de mantenimiento autorizado. La hoja debe girar libremente. C. ¿Se ha cargado la batería por completo? Enchufe el argador y espere hasta que se encienda la luz verde.

2. El motor se detiene

mientras está cortando el césped. A. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Voltee la podadora y verifique que la hoja pueda girar libremente.Si no está libre, devuelva la unidad a un centro de mantenimiento autorizado de. La hoja debe girar libremente. B. Eleve la altura de corte de las ruedas a la posición más alta y encienda la podadora. C. ¿Se ha cargado la batería por completo? Enchufe el argador y espere hasta que se prenda la luz verde. D. Evite sobrecargar la podadora. Reduzca el ritmo de corte empujando la podadora con mayor lentitud o eleve la altura de corte. También puede hacer ambas cosas.

3. La podadora funciona, pero

el rendimiento de corte no es satisfactorio o no corta el césped en su totalidad. A. ¿Se ha cargado la batería por completo? Enchufe el cargador y espere hasta que se prenda la luz verde. B. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Voltee la podadora y verifique que: El filo de la hoja. Mantenga la hoja afilada. No haya obstrucciones en la plataforma o en el conducto de descarga C. Es posible que el ajuste de altura de las ruedas se haya fijado demasiado bajo para el estado del césped. Eleve la altura de corte.

4. Cuesta mucho empujar la

podadora. A. Eleve la altura de corte para reducir el rozamiento de la plataforma contra el césped. Verifique que cada rueda gire libremente.

5. La podadora produce

vibraciones y ruidos anormales. A. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Voltee la podadora sobre el costado y verifique la hoja para asegurarse de que no esté doblada o dañada. Si la hoja está dañada, reemplácela por una hoja de repuesto. Si la parte inferior de la plataforma está dañada, envíe la podadora a un centro de mantenimiento autorizado. B. Si no hay daños visibles en la hoja y la podadora aún vibra: Suelte la palanca del interruptor para apagar la unidad, retire la llave de seguridad, y retire la hoja. Haga girar la hoja 180 grados y vuelva a ajustarla. Si la podadora sigue vibrando, envíela a un centro de mantenimiento autorizado.

6. El LED del cargador de la

batería no se enciende. A. Verifique la conexión del enchufe. B. Reemplace el cargador.

7. El LED del cargador de la

batería no cambia a verde. A. Se debe someter la batería a diagnóstico. Llévela a un centro de mantenimiento autorizado.

8. La podadora no recoge los

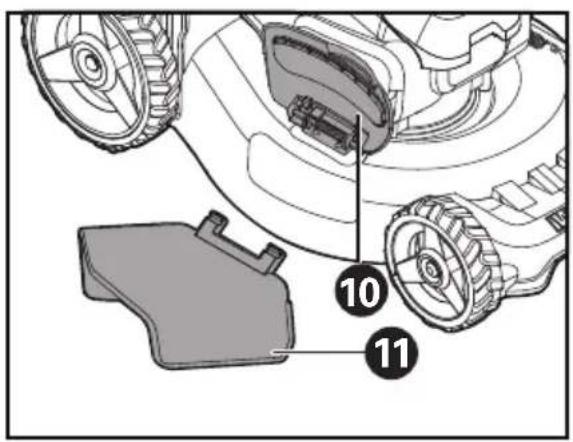

recortes de césped con la bolsa. A. Retire la placa desbrozadora al usar la bolsa recolectora. B. El conducto está obstruido. Suelte la palanca del interruptor para apagar la podadora. Retire la llave de seguridad. Elimine los recortes de césped del conducto. C. Demasiado césped cortado. Eleve la altura de corte de las ruedas para acortar la longitud del corte. D. La bolsa está llena. Vacíe la bolsa con mayor frecuencia.43 Cortacesped de Bateria 3 En 1 ES

9. Al realizar el mantillo los

recortes quedan a la vista. A. Demasiado césped cortado. Eleve la altura de corte de las ruedas para acortar la longitud del corte. No corte más de 1/3 de la longitud total. B. Verifique el filo de la hoja. Siempre mantenga la hoja afilada.

funcionamiento será bajo o reducido después de muchos usos. A. Devuelva la unidad a un centro de mantenimiento autorizado. Es posible que necesite una batería nueva.

11. El LED del cargador de

batería parpadea en rojo y no se puede cargar la batería. A. La batería se sobrecarga después del uso continuo. Retire la batería del cargador y permita que enfríe a 42
