MANUAL DE USUARIO DS 150 Plus METABO

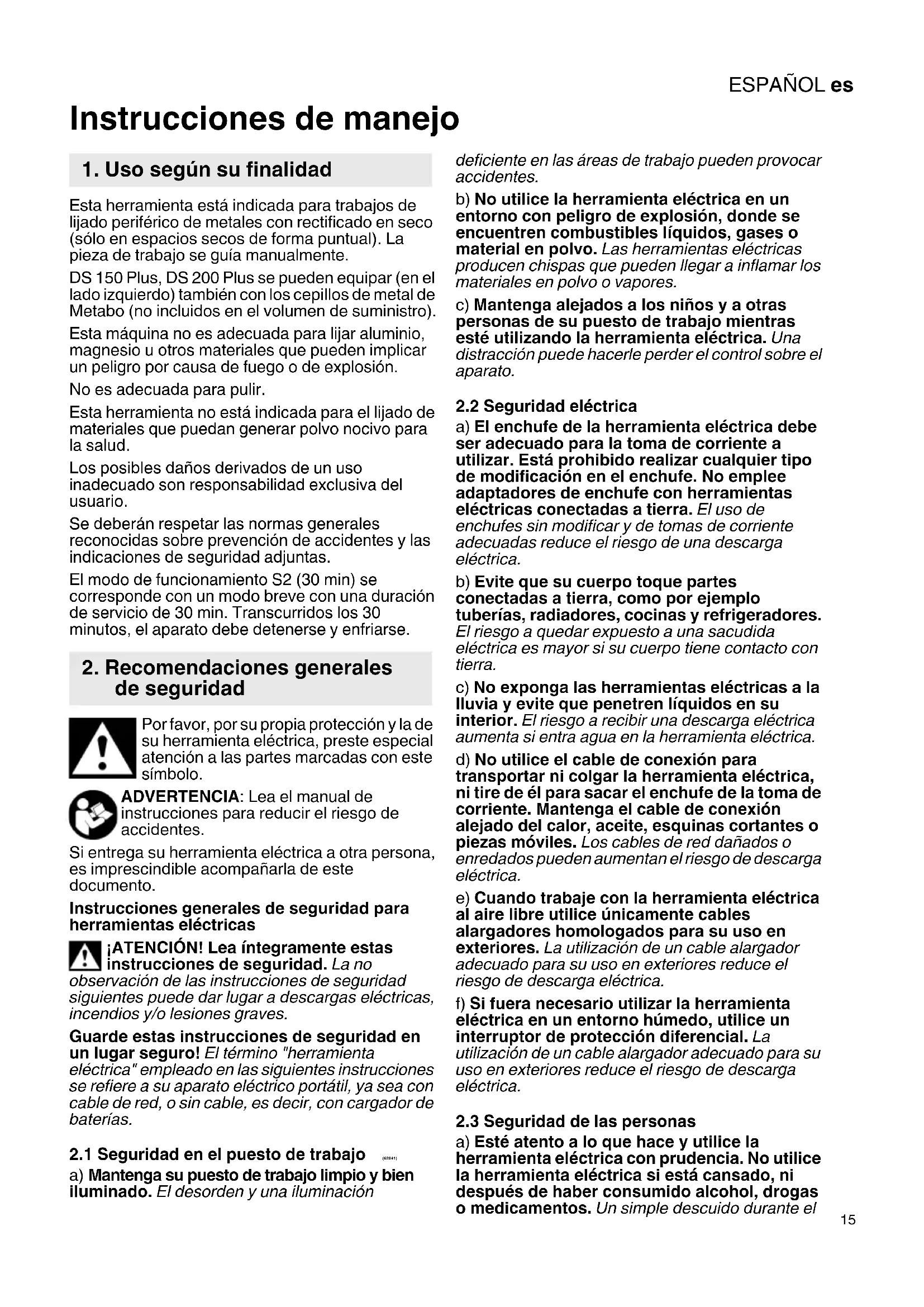

Instrucciones de manejo Esta herramienta está indicada para trabajos de lijado periférico de metales con rectificado en seco (sólo en espacios secos de forma puntual). La pieza de trabajo se guía manualmente. DS 150 Plus, DS 200 Plus se pueden equipar (en el lado izquierdo) también con los cepillos de metal de Metabo (no incluidos en el volumen de suministro). Esta máquina no es adecuada para lijar aluminio, magnesio u otros materiales que pueden implicar un peligro por causa de fuego o de explosión. No es adecuada para pulir. Esta herramienta no está indicada para el lijado de materiales que puedan generar polvo nocivo para la salud. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas generales reconocidas sobre prevención de accidentes y las indicaciones de seguridad adjuntas. El modo de funcionamiento S2 (30 min) se corresponde con un modo breve con una duración de servicio de 30 min. Transcurridos los 30 minutos, el aparato debe detenerse y enfriarse. Por favor, por su propia protección y la de su herramienta eléctrica, preste especial atención a las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento. Instrucciones generales de seguridad para herramientas eléctricas ¡ATENCIÓN! Lea íntegramente estas instrucciones de seguridad. La no observación de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones de seguridad en un lugar seguro! El término "herramienta eléctrica" empleado en las siguientes instrucciones se refiere a su aparato eléctrico portátil, ya sea con cable de red, o sin cable, es decir, con cargador de baterías.

2.1 Seguridad en el puesto de trabajo

(62841) a) Mantenga su puesto de trabajo limpio y bien iluminado. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, donde se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y a otras personas de su puesto de trabajo mientras esté utilizando la herramienta eléctrica. Una distracción puede hacerle perder el control sobre el aparato.

2.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe ser adecuado para la toma de corriente a utilizar. Está prohibido realizar cualquier tipo de modificación en el enchufe. No emplee adaptadores de enchufe con herramientas eléctricas conectadas a tierra. El uso de enchufes sin modificar y de tomas de corriente adecuadas reduce el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra, como por ejemplo tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo a recibir una descarga eléctrica aumenta si entra agua en la herramienta eléctrica. d) No utilice el cable de conexión para transportar ni colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de conexión alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden aumentan el riesgo de descarga eléctrica. e) Cuando trabaje con la herramienta eléctrica al aire libre utilice únicamente cables alargadores homologados para su uso en exteriores. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica. f) Si fuera necesario utilizar la herramienta eléctrica en un entorno húmedo, utilice un interruptor de protección diferencial. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica.

2.3 Seguridad de las personas

a) Esté atento a lo que hace y utilice la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si está cansado, ni después de haber consumido alcohol, drogas o medicamentos. Un simple descuido durante el

1. Uso según su finalidad

2. Recomendaciones generales

de seguridadESPAÑOLes

uso de una herramienta eléctrica puede provocar lesiones graves. b) Utilice un equipamiento de protección personal y lleve siempre gafas de protección. El riesgo de lesiones se reduce considerablemente si, en función del tipo de herramienta eléctrica y de su uso, se utiliza un equipamiento de protección personal adecuado, como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la toma de corriente y/o la batería, de desconectarla o de transportarla. Si durante el transporte de la herramienta eléctrica, la sujeta por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato encendido, podría provocar un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. e) Evite trabajar con posturas forzadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice ropas amplias ni joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo se pueden enganchar en las piezas en movimiento. g) Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que están debidamente montados y sean utilizados correctamente. La utilización de un equipo de aspiración de polvo puede reducir los riesgos de aspirar polvo nocivo para la salud. h) No se deje llevar por una falsa sensación de seguridad por la familiaridad con la herramienta tras un uso prolongado, y no pase por alto las normas de seguridad para herramientas eléctricas. Un descuido puede provocar graves lesiones en una fracción de segundo.

2.4 Uso y manejo de la herramienta eléctrica

a) No sobrecargue el aparato. Utilice para su trabajo la herramienta eléctrica adecuada. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar correctamente son peligrosas y deben reparase. c) Extraiga el enchufe de la red y/o retire la batería antes de realizar un ajuste en la herramienta, de cambiar un accesorio o de guardar el aparato. Esta medida preventiva reduce el riesgo de reconexión accidental del aparato. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que las utilicen personas que no estén familiarizadas con ellas o que no hayan leído estas instrucciones. Las herramientas utilizadas por personas inexpertas son peligrosas.

Cuide sus herramientas eléctricas y accesorios con esmero. Asegúrese de que las partes móviles de la herramienta funcionan correctamente y sin atascos, de que no haya partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si la herramienta eléctrica estuviese defectuosa, repárela antes de volver a utilizarla. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente. f) Mantenga las herramientas de corte limpias y afiladas. Las herramientas de corte bien cuidadas y con filos afilados se atascan menos y son más fáciles de guiar. g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas impiden que el manejo y el control de la herramienta eléctrica sea seguro en situaciones imprevisibles.

2.5 Asistencia técnica

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así es posible asegurar la seguridad de la herramienta eléctrica. Por su propia protección y la de su herramienta eléctrica, preste especial atención a los puntos de texto marcados con este símbolo. a) No utilice los accesorios si están dañados. Antes del uso, inspeccione el accesorio, por ejemplo la rueda abrasiva, para detectar virutas y grietas y los cepillos de alambre para detectar alambres sueltos y agrietados. Después de inspeccionar e instalar un accesorio, tanto usted como los demás presentes deberán colocarse lejos del plano del accesorio que gira y poner la herramienta eléctrica a la máxima velocidad sin carga durante un minuto. Los accesorios dañados normalmente se romperán durante esta fase de prueba. b) El número de revoluciones autorizado de la herramienta de inserción debe ser al menos

3. Advertencia de seguridad de

la amoladora de bancoESPAÑOL es

igual al número de revoluciones máximo indicado en la herramienta eléctrica. Si los accesorios giran a una velocidad mayor que la permitida, podrían romperse y salir despedidos. c) Tenga en cuenta que las cerdas de alambre salen disparadas por el cepillo de alambre incluso durante el funcionamiento ordinario. No sobrecargue los cables aplicando una carga excesiva al cepillo de alambre. Las cerdas de alambre pueden penetrar fácilmente en la ropa ligera y la piel. d) No rectifique nunca en las superficies laterales de los discos de amolar. El rectificado en las superficies laterales puede hacer que los discos se revienten y vuelen en pedazos. El disco de amolar debe ser adecuado para la herramienta. Tenga en cuenta el diámetro y el grosor máximos del disco de amolar. El diámetro del orificio debe ajustarse a la brida receptora sin juego. No utilice adaptadores ni piezas reductoras. No taladre los discos de amolar. No talle los discos de amolar. Monte los discos de amolar correctamente, de modo que giren libremente. Antes del uso de los discos de amolar, debe comprobarse que estén en perfecto estado. Se debe realizar una prueba de sonido para detectar grietas. No utilice discos de amolar dañados, descentrados, con surcos profundos o que vibren. Para sujetar los discos de amolar, utilice únicamente las bridas suministradas. Las piezas intermedias entre la brida y la muela abrasiva deben ser de materiales elásticos, como p. ej. cartón blando. Proteja los discos de amolar de golpes, sacudidas y grasa. Los discos de amolar deben almacenarse y manipularse cuidadosamente siguiendo las instrucciones del fabricante. No toque el disco de amolar cuando esté en rotación. La cubierta protectora (8), el soporte de la pieza de trabajo (10), la ventana/protección ocular (11) y el deflector de chispas (13) se deben utilizar siempre según se precise para las herramientas de inserción; Trabaje solo con la cubierta de seguridad (1) colocada. Para lijar, gire el protector ocular (11) hacia abajo. Lije con el perímetro de la circunferencia de los discos de amolar, en lugar de con el lado del disco de amolar. No frene los discos de amolar ejerciendo contrapresión lateral. El tamaño de la pieza de trabajo en la que se va a trabajar debe permitir una sujeción segura con ambas manos. Trabaje únicamente con discos de amolar montados para evitar el riesgo de contacto con el husillo rotante. En caso de un funcionamiento prolongado, la temperatura de las superficies de trabajo puede elevarse de forma considerable. Lámpara LED (12): no mire directamente con instrumentos ópticos al rayo del diodo. ATENCIÓN: no mire fijamente a la lámpara encendida. ADVERTENCIA Utilice siempre gafas protectoras, cascos para los oídos y guantes de protección. Utilice también otros equipos de protección personal, como p. ej. ropa protectora adecuada. Procure que las chispas generadas al utilizar la pistola no provoquen ningún peligro, p. ej.,. que no alcancen al usuario, otras personas o sustancias inflamables. (Para trabajos con placa de apoyo y hoja lijadora así como con disco de pulir de piel de cordero con cordón) Tenga un extintor adecuado al alcance cuando trabaje cerca de zonas peligrosas. Durante el lijado, la pieza de trabajo puede calentarse. Mantenga alejada el agua de las piezas eléctricas de la máquina y de personas en el área de trabajo. En caso de que se bloquee el material que se está lijando, desconecte inmediatamente la máquina, espere a que pare el motor y desenchufe la máquina de la red eléctrica. Buque el motivo del bloqueo y elimínelo. Limpie, compruebe y realice regularmente los trabajos de mantenimiento de la máquina y de los dispositivos de protección. Limpie con regularidad el interior de la carcasa de las ruedas abrasivas. Las ruedas abrasivas deben poder girar libremente dentro de la carcasa. En caso de no usar la herramienta o antes de proceder a cualquier tipo de ajuste, mantenimiento o reparación, desconecte el enchufe. Controle de forma periódica el cable de conexión de la máquina y, en caso de que presente daños, acuda a un técnico especialista autorizado para que lo sustituya. Controle de forma periódica el estado de los cables alargadores y cámbielos en caso de que presenten daños. Revise que la máquina no presente daños: antes de seguir utilizándola es preciso inspeccionar a fondo los dispositivos protectores o las piezas parcialmente dañadas para asegurarse de que funcionen correctamente y conforme al uso previsto. Verifique que las piezas móviles funcionan correctamente y asegúrese de que no estén atascadas y de que el resto de las piezas no están dañadas. Todas las piezas deben estar montadas correctamente y cumplir las condiciones necesarias para garantizar un funcionamiento óptimo de la máquina. Las piezas y los dispositivos protectores dañados deben ser reparados oESPAÑOLes

reemplazados conforme al uso previsto en un taller especializado homologado. Advertencias adicionales: Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y

• Arsénico y cromo procedentes de madera de construcción tratada químicamente. El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. SÍMBOLOS SOBRE LA HERRAMIENTA: ......Classe II de construcción V..........voltios A..........amperios Hz........hertzios W.........vatios BPM ....puñetazo por minuto ~..........corriente alterna

.........velocidad sin carga rpm ......revoluciones por minuto .../min ..revoluciones por minuto Véase la página 2, página 3 y página 4. Las figuras se muestran a modo de ejemplo. 1 Cubierta protectora 2Tuerca de sujeción 3 Brida de sujeción 4 Disco de amolar 5Brida receptora 6 Pieza distanciadora * 7 Racor de aspiración de polvo * 8 Cubierta protectora 9 Superficie de sujeción para el transporte 10 Soporte de la pieza de trabajo 11 Protector ocular 12 Lámpara LED (luz de trabajo) * 13 Deflector de chispas 14 Interruptor de conexión y desconexión (On/Off)

• según el modelo / no se incluye en el volumen de suministro

Durante el transporte, la rectificadora de mesa se debe elevar y llevar en peso por las superficie de sujeción (9) indicada en la página 2.

5.2 Conexión a la red

Antes de la puesta en marcha, compruebe que la tensión y la frecuencia de red que se indican en la placa de características se correspondan con las características de la red eléctrica. La máquina corresponde a la categoría de protección I por lo que sólo debe conectarse a enchufes correctamente conectados a tierra. Preconecte siempre un dispositivo de corriente residual FI (RCD / GFCI) con una corriente de desconexión máxima de 30 mA.

5.3 Montaje del soporte de la pieza de

trabajo Monte el soporte de la pieza de trabajo (10) tal como se lo indica en las imágenes A, página 2.

5.4 Montaje del deflector de chispas y el

protector ocular Monte el deflector de chispas (13) y el protector ocular (11) tal como se lo indica en las imágenes B, página 2.

5.5 Instalación segura de la herramienta

Sitúe la herramienta en una mesa de trabajo estable. Asegúrese de que se encuentre en una posición segura. También puede sujetar la herramienta a la mesa con tornillos (no incluidos en volumen de suministro). Para ello, atornille los tornillos fijadores en las perforaciones en los pies de caucho. En caso de uso sobre soportes o en una consola de pared (véase el capítulo Accesorios): atornille la herramienta.

5.6 Racor de aspiración de polvo (en función

del equipamiento) Si su máquina cuenta con un racor de aspiración de polvo (7) conecte una de los dispositivos de aspiración adecuada para rectificadoras dobles. Diámetro interior del empalme de aspiración: 35 mm. Diámetro exterior del empalme de aspiración: 41 mm. Antes de conectar la máquina asegúrese que el dispositivo de aspiración esté conectado y sea usado correctamente.

5.7 Prueba de funcionamiento

Antes de utilizar por primera vez la herramienta, compruebe los discos de amolar. Prueba de funcionamiento Antes de utilizar la herramienta por primera vez, debe realizar una prueba de funcionamiento sin esfuerzo de 5 minutos aprox. Durante la prueba nadie debe permanecer en la zona de peligro.

4. Descripción general

5. Puesta en servicioESPAÑOL es

6.1 Ajuste de soporte de la pieza de trabajo

Ajuste el soporte de pieza (10) con regularidad para nivelar el desgaste de los discos de amolar (4). El soporte de la pieza de trabajo debe ajustarse siempre de forma que el ángulo entre este y la tangente del disco de amolar sea siempre superior a 85°. La distancia entre el soporte de pieza y el medio amolador debe ser lo menor posible y en ningún caso debe superar los 2 mm (véase imagen C, página 2). Si el disco de amolar está tan desgastado que no se puede respetar la distancia máxima de 2 mm, debe sustituirse.

6.2 Ajuste del deflector de chispas

Ajuste el deflector de chispas (13) con regularidad para nivelar el desgaste de los discos de amolar (4). Afloje los 2 tornillos del deflector de chispas y desplácelo. La distancia entre el deflector de chispas y el disco de amolar debe ser lo menor posible y en ningún caso debe superar los 2 mm (véase imagen C, página 2). Si el disco de amolar está tan desgastado que no se puede respetar la distancia máxima de 2 mm, debe sustituirse.

6.3 Conexión/Desconexión (On/Off)

Pulse el (14) interruptor (véase imágenes D, página 2). I =Conectar 0 =Desconectar Evite que la herramienta se ponga en funcionamiento accidentalmente: apague la herramienta siempre que el enchufe esté fuera de la toma de corriente o cuando se haya producido un corte de corriente. Lleve a cabo las tareas de limpieza, mantenimiento y comprobación de la herramienta y los dispositivos de protección de forma periódica. Limpie regularmente los discos de amolar y la carcasa en el lado interior. Los discos de amolar y la cinta abrasiva siempre deben girar libremente en la carcasa. Antes de proceder con cualquier tipo de ajuste, mantenimiento o reparación, desconecte el enchufe.

7.1 Cambio del disco de amolar

Utilice únicamente discos de amolar de Metabo. El número de revoluciones máximo admisible indicado en el disco de amolar debe ser igual o mayor que el número de revoluciones en marcha en vacío indicado en la placa de tipo de la herramienta. Comprobación del disco de amolar: Cuelgue el disco de amolar de un hilo. Golpéelo ligeramente con un trozo de madera dura. Un disco de amolar en buen estado producirá un sonido claro. Si el sonido es tintineante, opaco o sordo, el disco está dañado. No utilice discos de amolar dañados. Prueba de funcionamiento Tras el cambio del disco de amolar, debe realizar una prueba de funcionamiento sin esfuerzo de 5 minutos aprox. Durante la prueba nadie debe permanecer en la zona de peligro. Disco de amolar: - Desenrosque los tornillos de la cubierta protectora (1) y retire la cubierta (1). - Sujete el disco de amolar (4) como se muestra en la imagen. Alternativa: inserte una llave hexagonal en el husillo y reténgalo para evitar que gire. Atención, riesgo de sufrir lesiones. Utilice guantes de protección. - Desatornille la tuerca tensora (2) con la llave de boca. ¡Atención! Gire la rosca izquierda en el lado izquierdo de la máquina, es decir, para soltar en el lado izquierdo de la máquina gire la tuerca tensora (2) en la dirección de las agujas del reloj. - Retire la brida de sujeción (3) y el disco de amolar (4). - Fije el nuevo disco de amolar (4) siguiendo el orden inverso. - Fije nuevamente la cubierta protectora (1). Apriete los tornillos. - Ajuste el deflector de chispas (13) y el soporte de herramienta (10) como se describe en los capítulos 6.2 y 6.1.

Utilice únicamente accesorios Metabo originales. Si necesita accesorios, diríjase a su distribuidor. Para que el distribuidor pueda seleccionar el accesorio correcto, necesita saber la designación exacta del modelo de su herramienta. Cepillos de metal solo admitidos para DS 150 Plus, DS 200 Plus. Anchura máx. admitida: 28 mm. Los cepillos de metal solo se pueden montar en el lado izquierdo. El montaje es igual al de los discos de amolar (véase el capítulo 8.1) pero se

7. Limpieza, mantenimiento

8. AccesoriosESPAÑOLes

• debe emplear el casquillo reductor adecuado suministrado. A Cepillos de metal
• Ref. de pedido: D= 150 mm: p. 6290
• 70000 D= 200 mm: 72000 B Discos de amolar p. 6290
• N.º de pedido: D= 125 mm: 36 P: p. 6290
• 88000 60 N: p. 6290
• 89000 D= 150 mm: 36 P: p. 6306
• 32000 60 N: p. 6306
• 33000 D= 200 mm: 36 P: p. 6307
• 84000 60 N: 85000 CSoporte N.º de pedido: 623875000 DConsola de pared N.º de pedido: 623865000 Gama completa de accesorios disponible en www.metabo.com o en el catálogo principal. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. Un cable de alimentación deteriorado solo puede ser sustituido por otro cable de alimentación especial y original de Metabo que puede solicitarse al servicio de asistencia técnica de Metabo. En caso de que sea necesario reparar herramientas eléctricas, diríjase a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede descargar listas de repuestos. Los envases Metabo son 100% reciclables. Las herramientas eléctricas y los accesorios desechados contienen grandes cantidades de materias primas y plásticos aprovechables, que pueden ser reciclados. Estas instrucciones están impresas en papel blanqueado sin cloro. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. p. 6307

min =Diámetro mínimo del disco de amolar

max =Diámetro máximo del disco de amolar d =Diámetro del orificio del disco de amolar

max =Grosor máximo del disco de amolar

=Número de revoluciones con marcha en vacío

=Velocidad de la cinta durante la marcha en vacío

=Momento de vuelco m=Peso Niveles acústicos típicos compensados A:

=Nivel de intensidad acústica

=Nivel de potencia acústica

= Inseguridad (nivel acústico) Durante el trabajo, el nivel de ruido puede superar los 80 dB(A). ¡Use protección auditiva! Valores de emisiones Estos valores permiten evaluar las emisiones de la herramienta eléctrica y la comparación de diferentes herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el usuario, p.ej. medidas organizativas. El aparato se ha comprobado con S2 (30 min). Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).

10. Protección del medio
