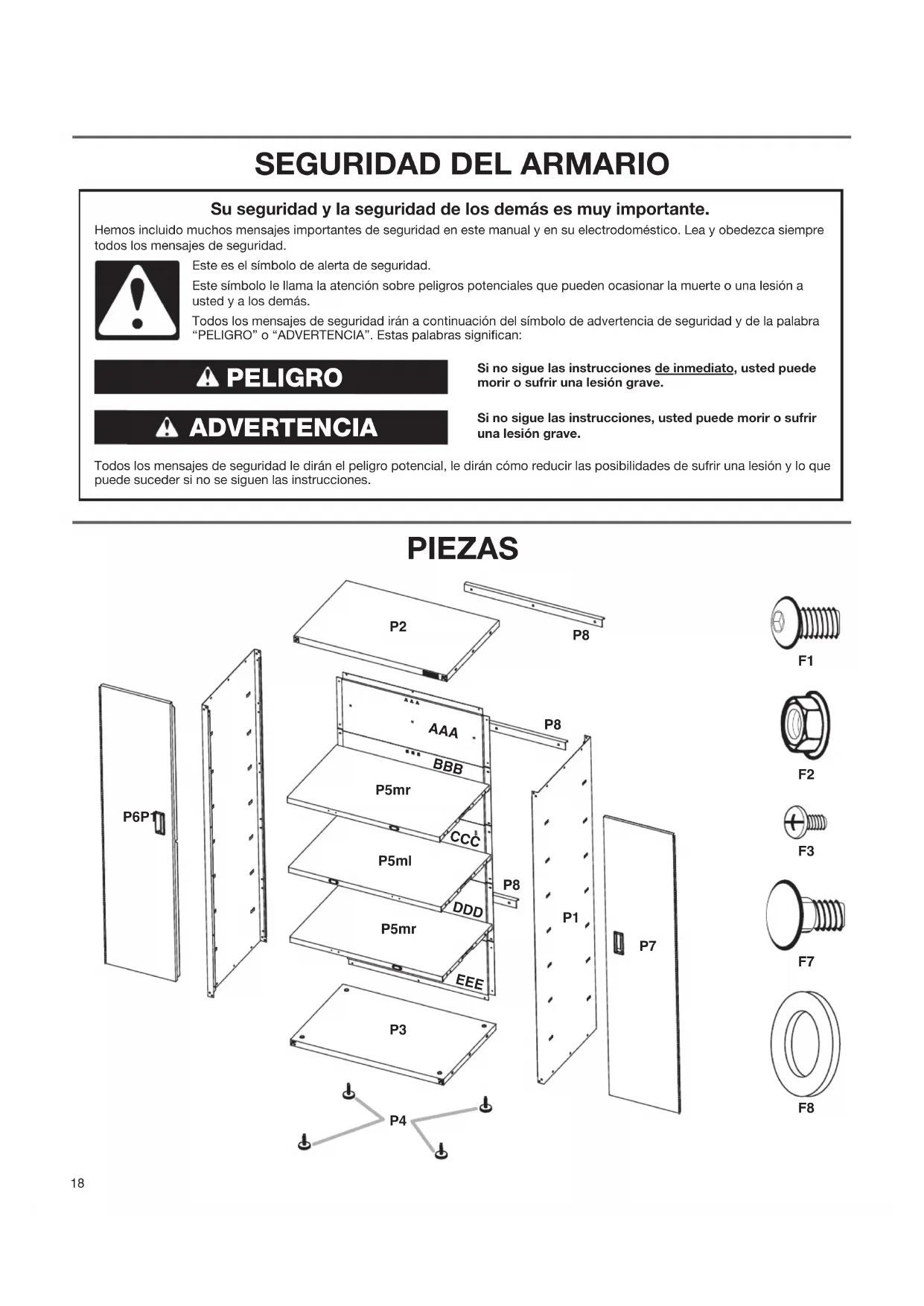

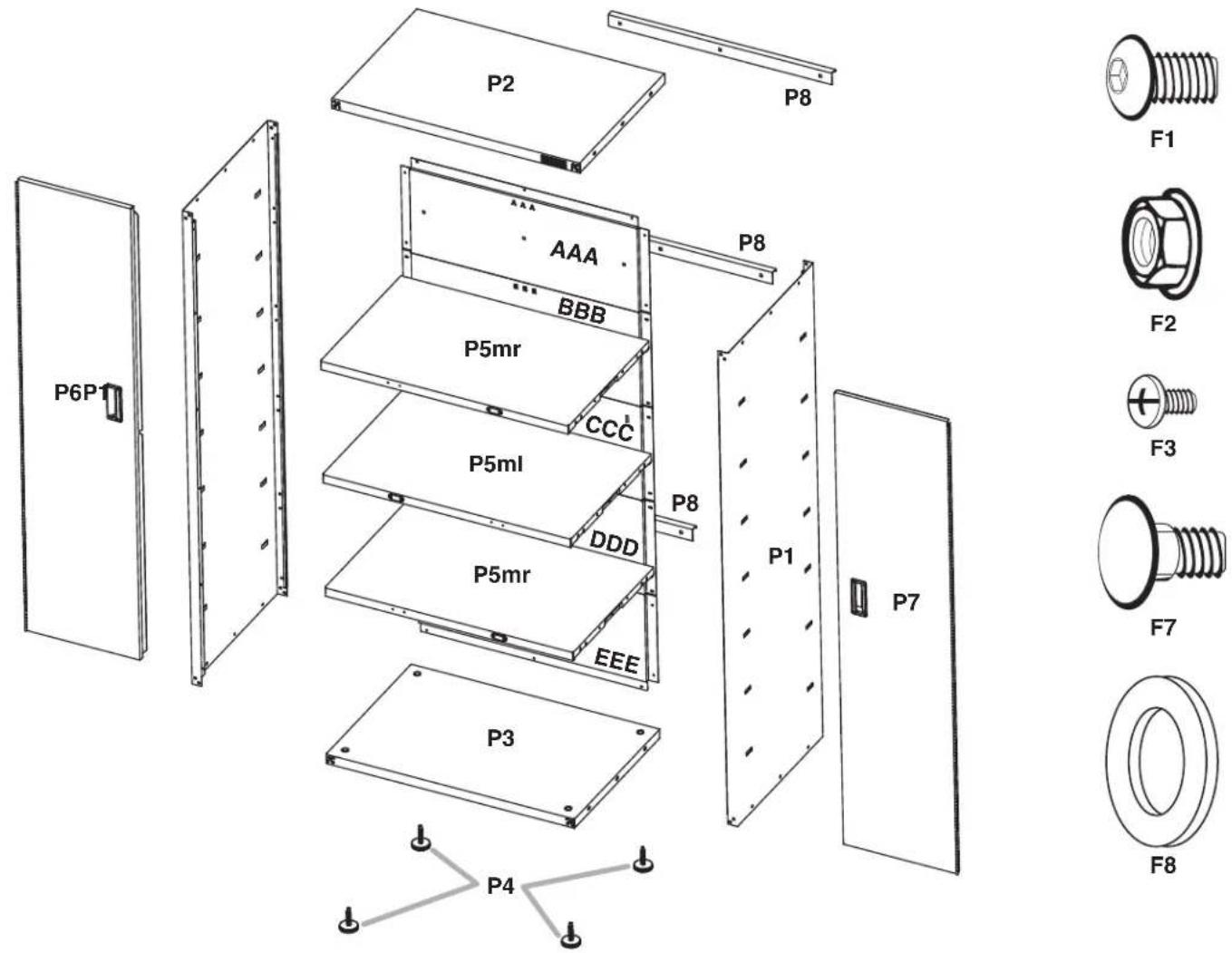

PIEZAS Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

INSTRUCCIONES DE ENSAMBLAJE

Herramientas y piezas Reúna las herramientas necesarias antes de comenzar la instalación.Herramientas necesarias: ■ Llave de tuercas de 1/2" ■ Nivel ■ Destornillador PhillipsHerramientas suministradas: ■ Llave hexagonal ■ Llave Requisitos de uso del armario ■ Diseñado para usarse en un garage. ■ El límite de peso máximo es de 50 lbs (22,7 kg) para cada estante. ■ El límite de peso máximo es de 300 lbs (136 kg) para el armario. Desempaque las piezas del armario 1. Quite y verique el contenido. Se incluye una llave hexagonal, una llave y las piezas y sujetadores que se muestran en “Piezas”.2. Deshágase de todos los materiales de embalaje o recíclelos. Ensamble el armario ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover, ensamblar o instalar el armario.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.IMPORTANTE: Tal vez se necesiten dos personas para completar el ensamble. A medida que ensambla el armario, asegúrese de que los bordes con oricios estén mirando hacia arriba. Si usted está ensamblando el armario sobre el piso, ajuste los ocho pernos frontales de la esquina, dos en cada esquina, después de poner el armario en posición vertical.

1. Ensamble el armario

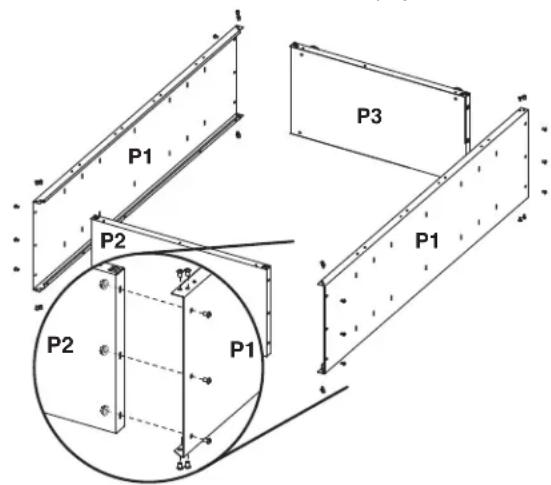

Coloque el panel lateral (P1) sobre una supercie plana y rme de manera que el extremo con oricios quede mirando hacia arriba, como se muestra. Inserte la parte superior del armario (P2) entre los extremos del panel lateral (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia arriba. Alinee los oricios y sujete la parte superior (P2) al panel lateral (P1) usando pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente. Coloque el otro panel lateral (P1) de manera que la parte superior (P2) quede entre los extremos del panel lateral (P1). Alinee los oricios y sujete la parte superior (P2) a la parte lateral (P1) usando pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente. Inserte la parte inferior del armario (P3) entre los extremos del panel lateral (P1). NOTA: Asegúrese de que los bordes con oricios estén mirando hacia arriba. Alinee los oricios y je la parte inferior (P3) a los lados (P1) usando pernos de cabeza hexagonal (F1) y las tres tuercas de reborde de 5/16" (F2). No los apriete completamente.

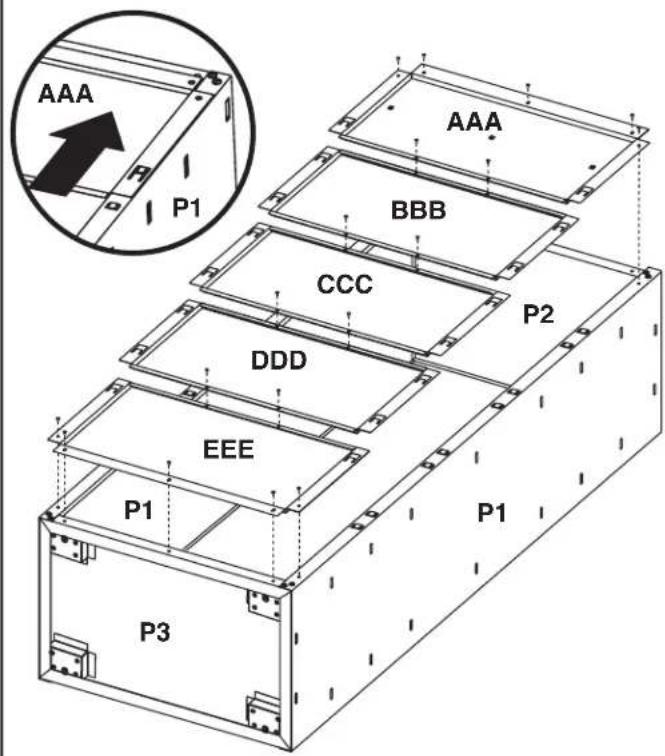

IMPORTANTE: Fije los paneles posteriores, comenzando por la parte superior del armario, con el panel posterior (AAA) y trabajando hacia abajo, hacia el fondo del armario. Cada panel sobrepasará al panel posterior que esté abajo. No apriete los tornillos por completo hasta que todos los paneles posteriores estén en su lugar. Alinee el panel posterior (AAA) con los oricios en la parte superior del armario. Fije el panel posterior (AAA) a la parte superior y los lados del armario usando tornillos Phillips (F3c). Deslice la parte superior del panel posterior (BBB) debajo de la parte inferior del panel posterior (AAA). Fije el panel posterior (BBB) a los lados del armario, usando tornillos Phillips. Repita el paso 2 para los paneles posteriores restantes, terminando con el panel posterior (EEE). Fije cada panel posterior al panel que está debajo usando tornillos Phillips. NOTA: Fije el panel (EEE) al fondo del armario (P3) usando tornillos Phillips. Apriete por completo todos los tornillos del panel posterior, comenzando por los lados y siguiendo por la parte superior, del medio e inferior. Apriete por completo los pernos y tuercas del armario con la llave hexagonal (provista). F3c F3c Tornillo Phillips (34)

3. Instalación de las patas niveladoras

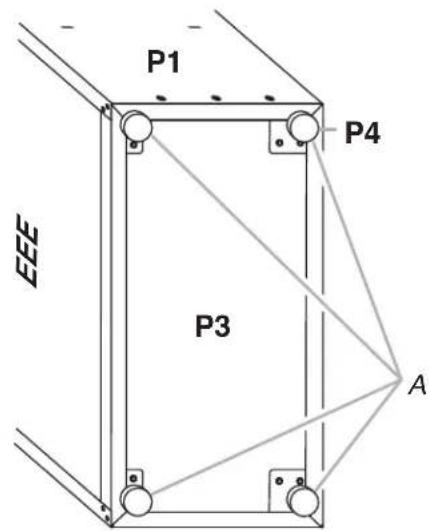

(opcional) IMPORTANTE: Si usted va a instalar el armario sobre los paneles GearWall o los canales GearTrack de Gladiator , no necesita instalar las patas niveladoras. Coloque el armario de costado. Atornille una pata niveladora (P4) en cada una de las cuatro tuercas con remache que están ubicadas en las esquinas del armario, como se muestra. Coloque el armario en posición vertical. Si aún no lo ha hecho, asegure los dos pernos que están en la esquina frontal del marco del armario. Apriete por completo todos los pernos y las tuercas del armario.A. Patas niveladoras

Patas niveladoras (4)21

3. Instalación de las patas niveladoras

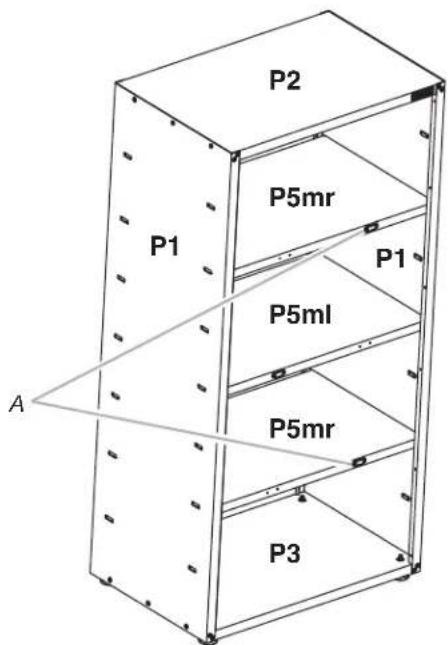

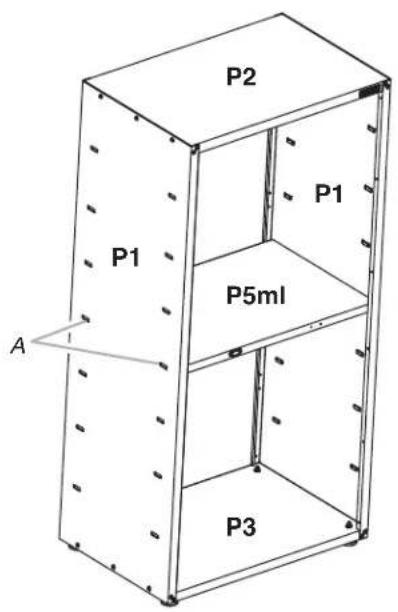

(opcional) 4a. Instalación de los estantes IMPORTANTE: Utilice el par de ranuras situadas en medio de los lados del gabinete para instalar un estante central (P5ml). El imán debe estar a mano izquierda y mirar hacia afuera una vez instalado, para que el cierre de la puerta haga contacto con el estante, y la puerta se pueda cerrar. Puede instalar los otros dos estantes donde desee. Los estantes se apoyan sobre las ranuras de metal que están en los lados del armario. Asegúrese de que se vea el imán del estante (P5ml) del lado izquierdo y que mire hacia afuera, como se muestra a continuación. Coloque un estante (P5ml) de manera que las dos lengüetas en los extremos estén alineadas con el par de ranuras que están en el medio de los lados del armario.A. Par de oricios del medio en el lado del armario 4b. Instalación de los estantes Incline el estante de manera que quede un extremo más alto que el otro, como se muestra. Inserte el estante en el armario de manera que el extremo más alto esté directamente encima de las ranuras deseadas y empújelo hacia abajo para encajarlo en su lugar detrás de las ranuras laterales. Levante el extremo inferior de modo que quede directamente por encima de las ranuras deseadas, y empuje el estante hacia abajo. NOTA: Tal vez necesite doblar ligeramente las lengüetas del estante hacia afuera, para que enganchen en las ranuras. Asegúrese de que las lengüetas del estante estén colocadas detrás de las ranuras, como se muestra.

A. Empuje hacia abajoB. LevanteA. Ranura del armarioB. Lengüeta del estante

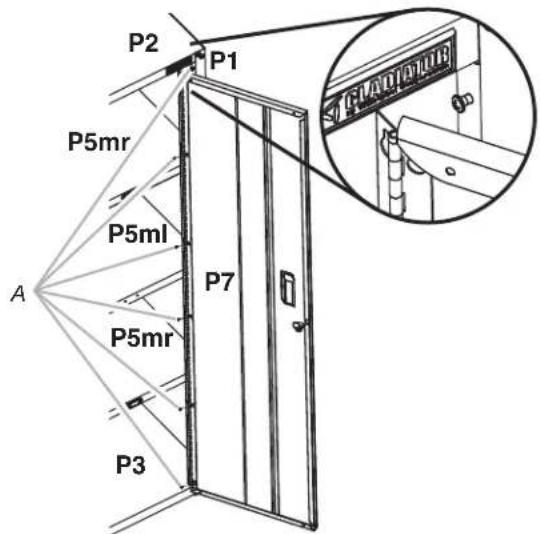

B22 4c. Instalación de los estantes 5. Instalación de las puertas Repita los pasos 2 y 3 para los otros dos estantes (P5mr). El imán para los estantes (P5mr) se coloca del lado derecho y mirando hacia afuera, como se muestra a continuación. NOTA: Asegúrese de que el imán del lado derecho de cada orilla de los estantes largos esté mirando hacia afuera.IMPORTANTE: La puerta que tiene el ensamblaje de traba (P7) deberá instalarse en el lado derecho del armario. Las bisagras de la puerta se han diseñado con bocallaves en la parte superior e inferior, de modo que la puerta cuelgue en el armario mientras usted coloca los tornillos. Empiece colocando tornillos Phillips (F3c) en los oricios en la parte superior e inferior, en cada lado del armario. Cuelgue la puerta del lado derecho (P7) de los tornillos superiores e inferiores y apriételos a mano. Inserte los cuatro tornillos del medio en el armario, a través de la bisagra de la puerta, y apriételos a mano. Repita los pasos 2 y 3 para jar la puerta izquierda (P6). Alinee las puertas y apriete los tornillos por completo. Complete el ensamblaje 1. Asegúrese de que haya un perno o un tornillo en cada oricio del marco del armario.2. Mueva el armario a su ubicación nal.

3. Coloque un nivel en un estante interior y, si es necesario, nivele el armario ajustando la altura de las patas

niveladoras. Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla.

4. Si las puertas no están alineadas, aoje todos los tornillos que sujetan la bisagra de la puerta al armario.

5. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.Ajuste los estantes1. Levante la parte de abajo del estante hasta que las lengüetas del mismo se liberen de las ranuras del armario.2. Incline el estante hacia arriba para cambiarlo de posición dentro del armario o para quitarlo del mismo.A. Imán hacia afueraA. Tornillos Phillips

F3c F3c Instalación de las puertas (12)

A23 IMPORTANTE: El armario gigante de alta calidad de la marca Gladiator ha sido diseñado para ser instalado sobre los paneles GearWall

o los canales GearTrack

para soportar el armario gigante de alta calidad de Gladiator

, deberá usar tres canales instalados a una distancia de 18" (45,72 cm). Asegúrese de que los paneles GearWall

o los canales GearTrack

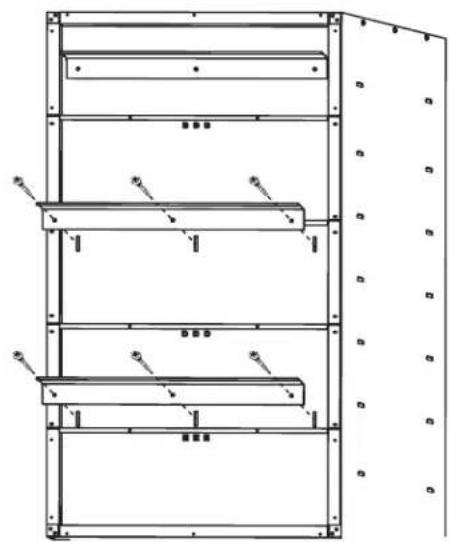

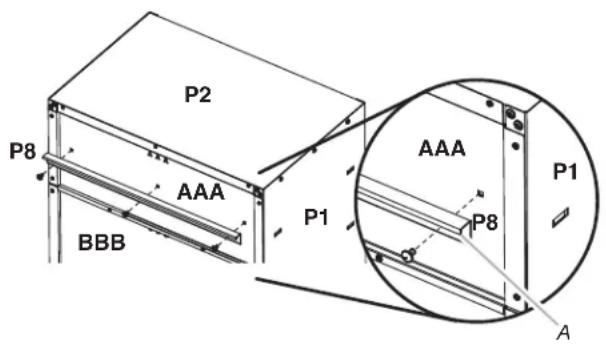

estén instalados con tornillos de montaje en cada ranura y en cada ubicación de los husillos, con una distancia máxima horizontal de 24" (60,96 cm) entre los tornillos. IMPORTANTE: Los paneles posteriores (AAA, CCC y DDD) tienen ranuras para ajustar los soportes de montaje (P8). Con el borde del soporte de montaje apuntando hacia abajo, alinee los tres oricios del soporte con las ranuras en el panel posterior superior (AAA), como se muestra. Empezando por la parte posterior, inserte los pernos de carruaje (F7) a través del soporte y el panel posterior superior (AAA). Empezando por el interior del armario, ajuste cada perno con una arandela (F8) y una tuerca de reborde (F2). Ajuste rmemente los pernos.

INSTRUCCIONES DE INSTALACIÓN

o los canales GearTrack

2. Ajuste los soportes de montaje

A. Bordes del soporte apuntando hacia abajo F8F7 F2 F7 Perno de carruaje (9) F8 Arandela (9) F2 Tuerca de reborde de 5/16" (9) AAA BBB

AAA ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover, ensamblar o instalar el armario. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.24 Repita los pasos 1 y 2 para ajustar los soportes de montaje central e inferior (P8) a la parte posterior del armario. NOTA: Apriete las tuercas con la mano ajustando los soportes central e inferior. Se deberá ajustar estos soportes para montar el armario a la pared.El accesorio de GearRod de Gladiator brinda una solución de colgado para el equipo pesado de exterior y otros artículos de temporada, lo que libera espacio en los clósets domésticos para artículos de uso cotidiano. Se sujeta a cualquier estante regulable o a la parte superior del armario. El GearRod de Gladiator soporta hasta 100 lb (45,3 kg) de prendas de temporada y equipo de exterior. Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza apropiado que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Gladiator. En Canadá, llame al 1-800-807-6777. 2b. Ajuste los soportes de montaje A. Bracket rims pointing downNOTA: Las tres tuercas en los soportes de montaje central e inferior deben estar lo sucientemente sueltas para permitir que los soportes se muevan en las ranuras. Cierre las puertas del armario. Determine la ubicación para el montaje del armario en los paneles GearWall o el canal GearTrack . Con la ayuda de dos o más personas, acople el soporte superior (P8) en las ranuras levantando, empujando hacia la pared y bajando los bordes de montaje dentro de las ranuras como se muestra. Asegúrese de que el soporte superior esté acoplado completamente en las ranuras como se muestra. Abra las puertas del armario. Desde el interior del armario, agarre los pernos en el soporte central y ajuste el soporte hasta que se alinee con la ranura en los paneles GearWall o los canales GearTrack . Empuje el armario hacia la pared y baje el soporte de montaje central dentro de las ranuras. Asegúrese de que el soporte central (P8) esté completamente acoplado en la ranura, como se muestra. Repita el procedimiento para el soporte inferior (P8). Con una llave de 1/2", apriete completamente las tuercas que ajustan los soportes central e inferior.

3. Instale el armario en los paneles

o en el canal GearTrack

A. Borde del soporte B. Soporte de montaje completamente acoplado

ACCESORIOS Accesorio GearRod Pida la pieza número GAAC36GRDSS25 GARANTÍA Para obtener información sobre la garantía: En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.gladiatorgarageworks.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca26 NOTES27 NOTES® /™ ©2024 Gladiator. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Todos los derechos reservados. Usado en Canadá bajo licencia. W11476042C 04/24
