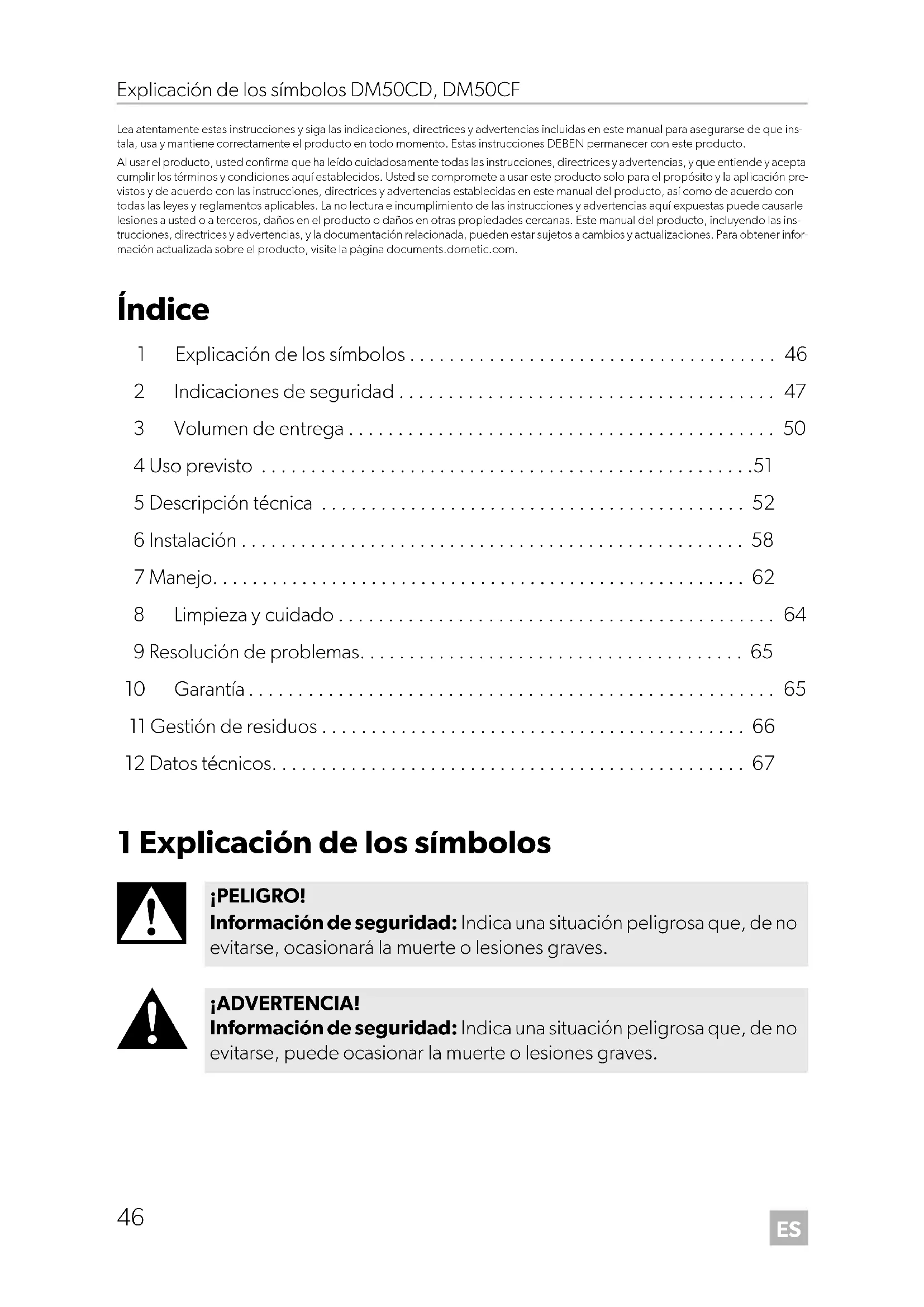

MANUAL DE USUARIO DM50CF DOMETIC

• Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurarse de que ins- tala, usa y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto. Al usar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a usar este producto solo para el propósito y la aplicación pre- vistos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y reglamentos aplicables. La no lectura e incumplimiento de las instrucciones y advertencias aquí expuestas puede causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las ins- trucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener infor- mación actualizada sobre el producto, visite la página documents.dometic.com. Índice 1 Explicación de los símbolos p. 46
• 2 Indicaciones de seguridad p. 47
• 3 Volumen de entrega p. 50
• 4 Uso previsto p. 51
• 5 Descripción técnica p. 52
• 6 Instalación p. 58
• 7 Manejo p. 62
• 8 Limpieza y cuidado p. 64
• 9 Resolución de problemas p. 65
• 10 Garantía p. 65
• 11 Gestión de residuos p. 66
• 12 Datos técnicos 1 Explicación de los símbolos p. 67

¡PELIGRO! Información de seguridad: Indica una situación peligrosa que, de no evitarse, ocasionará la muerte o lesiones graves. ¡ADVERTENCIA! Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.ES DM50CD, DM50CF Indicaciones de seguridad

2 Indicaciones de seguridad

2.1 Seguridad general

¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves. Riesgo de electrocución

• Asegúrese de que el minibar sea instalado por un técnico cualificado de acuerdo con el manual de instalación de Dometic.

• No ponga el minibar en funcionamiento si presenta desperfectos visi- bles.

• Si el cable de conexión de este minibar está dañado, debe ser reem- plazado por el fabricante, un técnico de mantenimiento o una persona con cualificación similar para evitar posibles peligros.

• Este minibar solo puede ser reparado por personal cualificado. Las reparaciones realizadas incorrectamente pueden generar situaciones de considerable peligro.

• Cuando ubique el minibar, asegúrese de que el cable de suministro eléctrico no se haya quedado atrapado o esté dañado.

• No coloque varias tomas o suministros de corriente portátiles detrás del aparato.

• Enchufe el aparato en tomas que garanticen una conexión correcta, sobre todo cuando sea necesario poner a tierra el aparato. ¡ATENCIÓN! Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar o lesiones moderadas o leves. ¡AVISO! Indica una situación peligrosa que, de no evitarse, puede provocar daños materiales. NOTA Información adicional para el manejo del producto.ES Indicaciones de seguridad DM50CD, DM50CF

• El refrigerante del circuito de refrigeración es muy inflamable. En caso de daños en el circuito de refrigeración: – Apague el minibar. – Evite el fuego abierto y las chispas. – Ventile bien la habitación.

• El circuito de refrigeración contiene una pequeña cantidad de refrige- rante no contaminante pero inflamable. No daña la capa de ozono ni aumenta el efecto invernadero. Toda fuga de refrigerante puede incendiarse.

• Mantenga el hueco de instalación del minibar libre de cualquier com- ponente eléctrico y fuentes de luz que produzcan chispas o arcos vol- taicos, ya sea durante un funcionamiento normal o anormal (por ejemplo, relés o cajas de fusibles).

• No utilice ni almacene el minibar en espacios cerrados en los que no haya nada de aire o solo muy poco.

• Tras la instalación, debe ser posible desconectar el minibar de la red eléctrica. Esto puede conseguirse haciendo que el enchufe quede accesible o montando un interruptor en el cableado fijo de acuerdo con las normas de cableado.

• Mantenga las aberturas de ventilación, tanto del minibar como de la estructura en la esté empotrado, libres de obstrucciones.

• No utilice dispositivos mecánicos u otros medios para acelerar el pro- ceso de descongelación, salvo los recomendados por el fabricante.

• No abra nunca el circuito de refrigerante.

• No utilice dispositivos eléctricos en el interior del minibar a no ser que estén recomendados por el fabricante. Peligro de explosión

• No guarde en el minibar sustancias explosivas, tales como aerosoles propelentes. Riesgo para la salud

• Este minibar puede ser utilizado por menores a partir de 8 años y per- sonas con capacidad física, sensorial o mental reducida, o con falta de experiencia y conocimientos, siempre que lo hagan bajo supervisión o hayan recibido instrucciones relativas al uso del mismo de manera segura y entendiendo los riesgos asociados.

• No deje que los niños jueguen con el minibar.ES DM50CD, DM50CF Indicaciones de seguridad

• Los menores no deberán limpiar ni realizar el mantenimiento de usua- rio sin la debida supervisión.

• Los menores de 3 a 8 años pueden introducir y extraer productos del minibar.

¡ATENCIÓN! El incumplimiento de estas precauciones podría acarrear lesiones moderadas o leves. Riesgo de aplastamiento

• No introduzca la mano en el tope de la tapa. Riesgo para la salud

• Los alimentos solo se pueden guardar en los envases originales o en recipientes adecuados.

¡AVISO! Peligro de daños

• Compare el valor de tensión indicado en la placa de características con el suministro de energía existente.

• Este minibar no es apto para almacenar sustancias corrosivas o que contengan disolventes.

• El aislamiento de la nevera contiene ciclopentano y requiere una ges- tión de residuos especial. Deposite el aparato de refrigeración en un centro de reciclaje adecuado al finalizar su vida útil.

• Mantenga siempre limpias las aberturas de desagüe.

• Traslade el minibar siempre en posición vertical.

2.2 Uso seguro del minibar

¡PELIGRO! El incumplimiento de estas advertencias puede aca- rrear la muerte o lesiones graves. Riesgo de electrocución

• No toque los cables sin aislamiento directamente con las manos.

¡ATENCIÓN! El incumplimiento de estas precauciones podría acarrear lesiones moderadas o leves. Riesgo de electrocución

• Antes de poner el minibar en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos. Riesgo para la salud

• Asegúrese de guardar en el minibar solamente aquellos productos que puedan enfriarse a la temperatura seleccionada.ES Volumen de entrega DM50CD, DM50CF

• Los alimentos solo se pueden almacenar con su envase original o en recipientes adecuados.

• Dejar la puerta abierta durante un período prolongado puede produ- cir un incremento considerable de la temperatura en los comparti- mentos del minibar.

• Limpie periódicamente las superficies que puedan estar en contacto con alimentos y los sistemas de desagüe accesibles.

• Si el minibar se deja vacío durante un tiempo prolongado: – Apague el minibar. – Descongele el minibar. – Limpie y seque el minibar. – Deje la puerta abierta para evitar que se genere moho dentro del minibar.

¡AVISO! Peligro de daños

• No coloque el minibar cerca de llamas vivas ni de otras fuentes de calor (velas, calefactores, radiación directa del sol, estufas de gas, etc.).

• No sumerja nunca el minibar en agua.

• Proteja el minibar y los cables contra el calor y la humedad.

• Asegúrese de que los alimentos no entren en contacto con las pare- des del área de refrigeración. 3 Volumen de entrega Están disponibles las siguientes opciones principales:

• Minibar DM50CD con panel de puerta y sin cerradura

• Minibar DM50CD con panel de puerta y con cerradura

• Minibar DM50CF sin panel de puerta y sin cerradura

• Minibar DM50CF sin panel de puerta y con cerradura Cantidad Descripción1 Minibar1 Cable de conexión de corriente alterna 4 Tornillo de ø 4 x 45 mm (ø 0,16 x 1,77 in,montaje)ES DM50CD, DM50CF Uso previsto

4 Uso previsto Este aparato de refrigeración (también llamado minibar) ha sido diseñado para un uso doméstico o entornos similares, como:

• Cocinas de personal situadas en tiendas, oficinas y otras zonas de trabajo

• Clientes de hoteles, moteles y otros entornos de tipo residencial

• Ambientes de tipo “bed and breakfast”

• Catering y aplicaciones similares no comerciales El minibar no es adecuado para ser instalado en caravanas o autocaravanas. El minibar está concebido para ser instalado en un armario o en un nicho de instala- ción. El minibar está diseñado exclusivamente para enfriar y almacenar bebidas y alimen- tos en recipientes cerrados. El minibar no es adecuado para almacenar alimentos frescos o medicamentos ni para congelar alimentos. Este minibar solo es apto para el uso previsto y la aplicación de acuerdo con estas instrucciones. Este manual proporciona la información necesaria para la correcta instalación y/o funcionamiento del minibar. Una instalación deficiente o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos. 4 Embellecedor (montaje) 1 Asa Solo DM50CD 2 Embellecedor (montaje del tirador) Solo DM50CD 2 Embellecedor (panel de madera) Solo para DM50CF en ver- sión de madera 1 Panel decorativo para cerradura (panel de madera) Solo para DM50CF en ver- sión de madera con cerradura 2 Llave Solo para versión con cerrojo 1 Instrucciones de montaje y uso Cantidad DescripciónES Descripción técnica DM50CD, DM50CF

El fabricante no se hace responsable de ninguna lesión o daño en el producto oca- sionados por:

• Un montaje o conexión incorrectos, incluido un exceso de tensión

• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las ori- ginales proporcionadas por el fabricante

• Modificaciones realizadas en el producto sin el expreso consentimiento del fabri- cante

• Uso con una finalidad distinta de la descrita en las instrucciones Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto. 5 Descripción técnica El minibar tiene un cajón principal para botellas y latas, y un cajón pequeño para botellines y aperitivos. El cajón principal tiene capacidad para 23 botellas de una altura máxima de 27,5 cm (10,8 in). El minibar DM50CD incluye un panel de antracita y tirador. El minibar DM50CF no incluye panel y está preparado para ajustarse a la puerta del mobiliario del hotel. Disponible con cerradura opcional.ES DM50CD, DM50CF Descripción técnica

5.1 Descripción del aparato

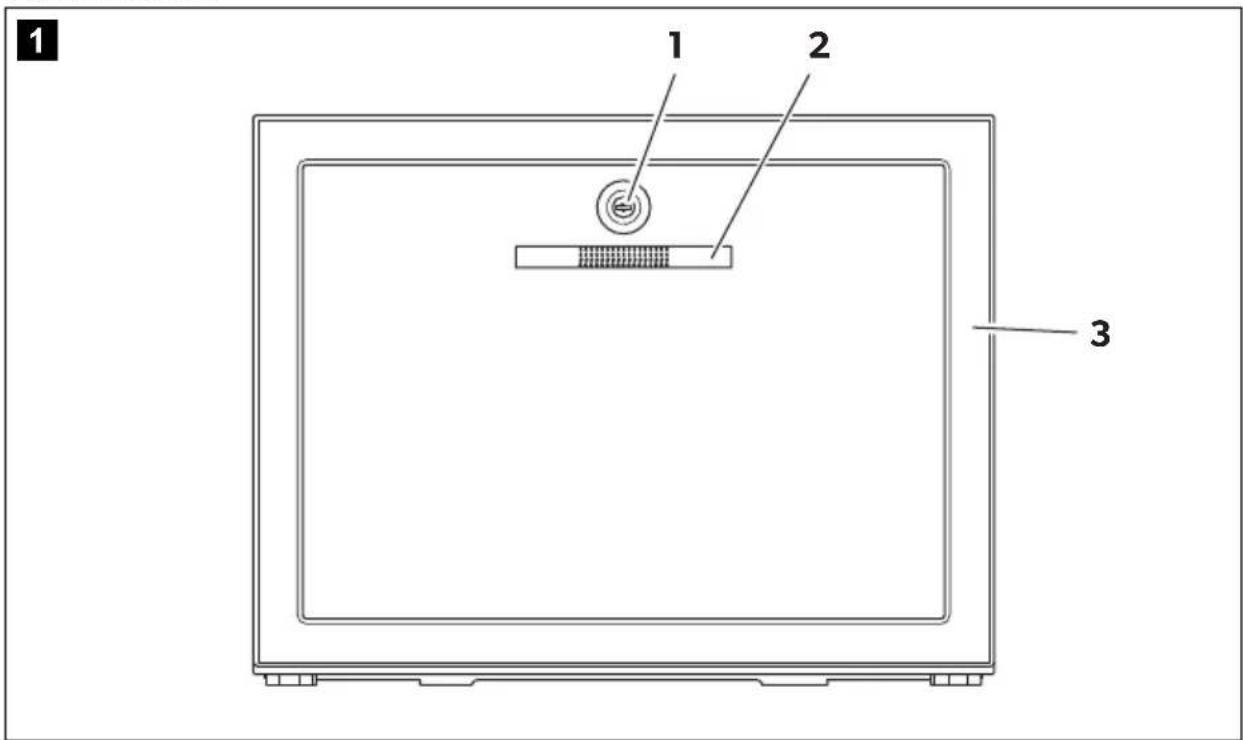

Panel frontal Elemento Descripción 1 Cerradura (opcional) 2 Tirador (solo en DM50CD) 3 Panel para puerta (solo en DM50CD)

1ES Descripción técnica DM50CD, DM50CF

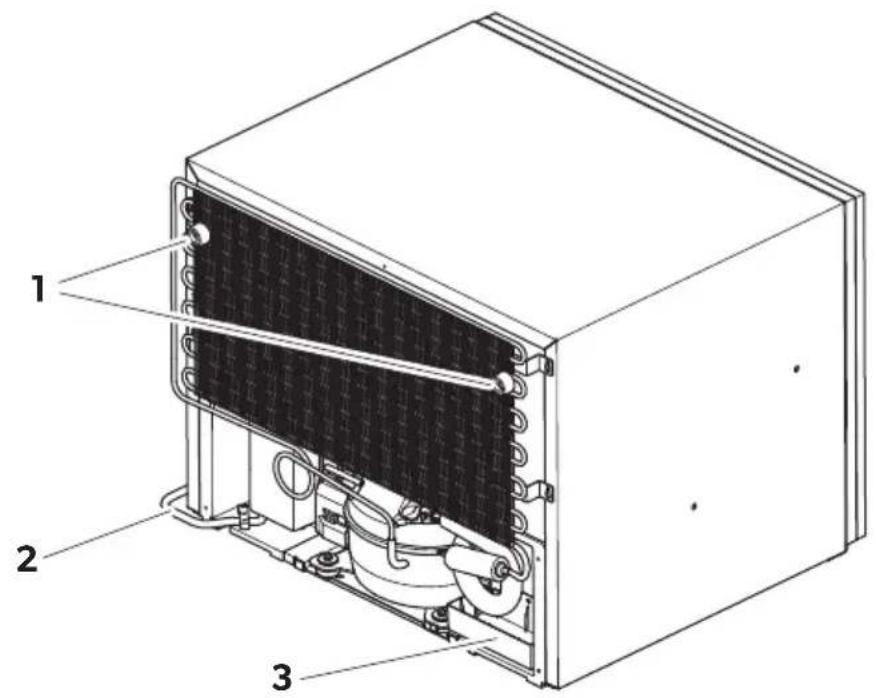

Lado posterior Elemento Descripción 1 Dispositivo de detención 2 Cable de conexión de corriente alterna 3 Bandeja de goteo

2ES DM50CD, DM50CF Descripción técnica

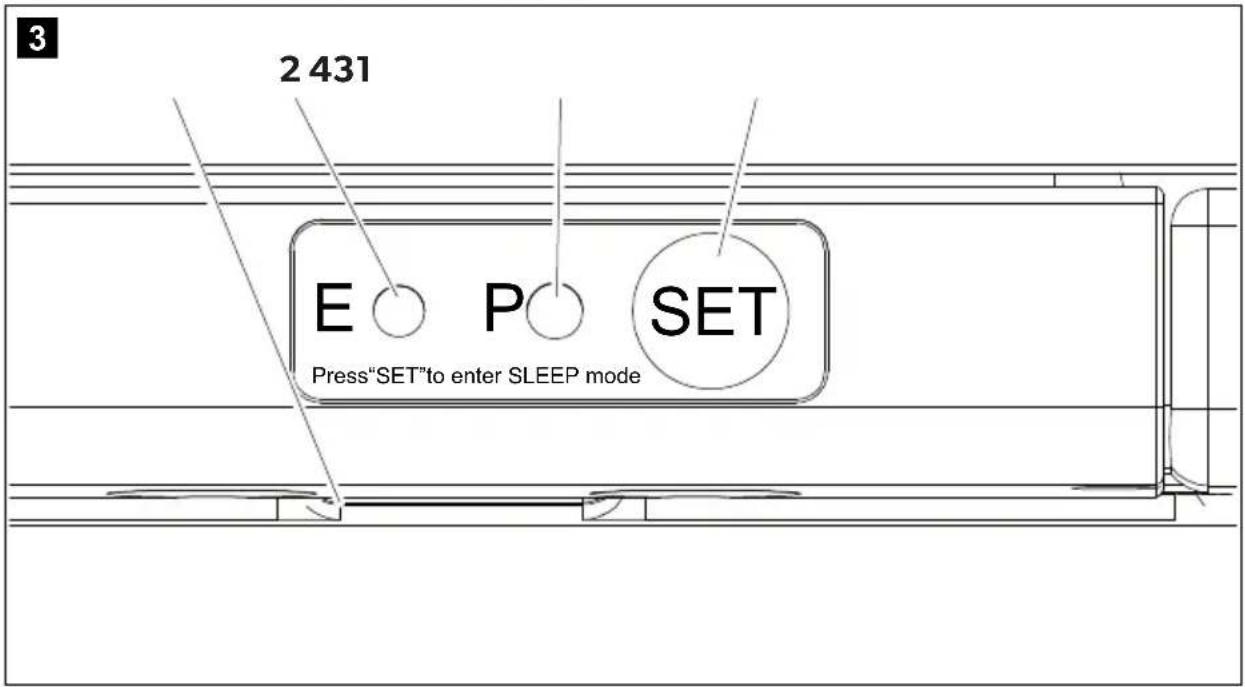

Panel de control (dentro del aparato) Elemento Descripción1 Lámpara2 LED de error3 LED de estado4 Botón de ajuste SET

3ES Descripción técnica DM50CD, DM50CF

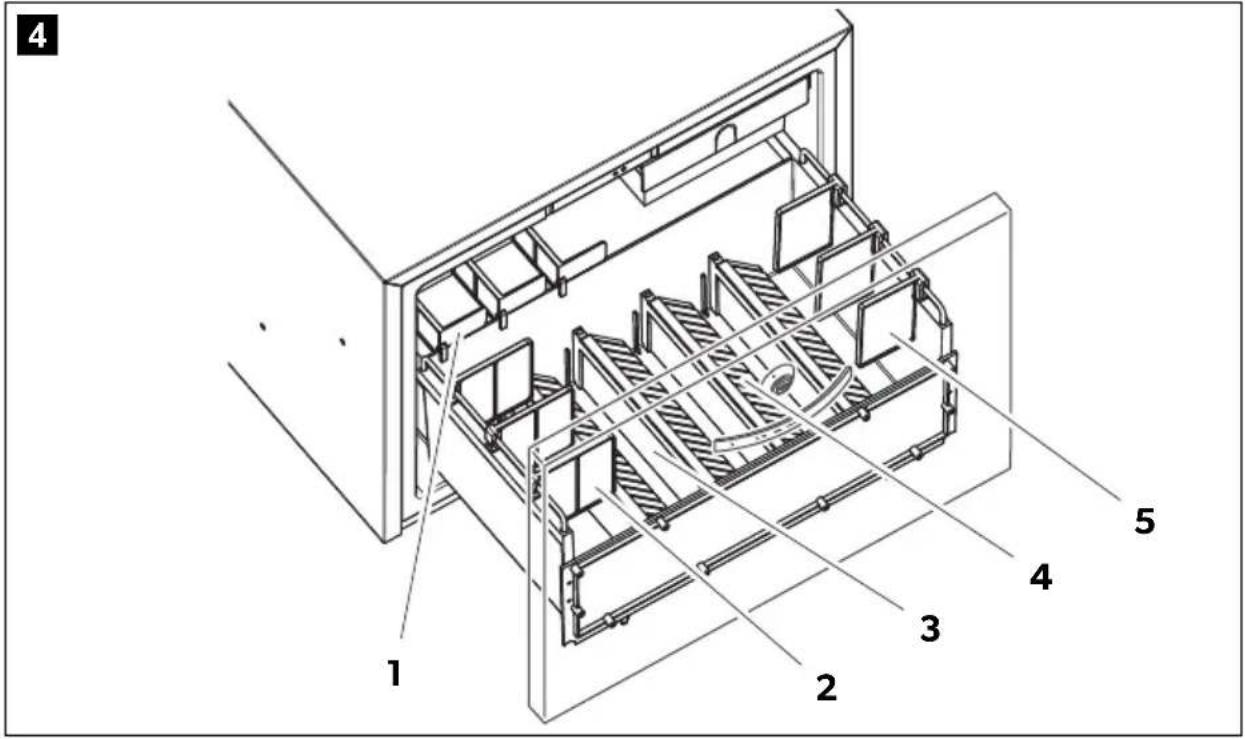

Cajón principal Elemento Descripción 1 Soporte para botellas pequeñas 2 Divisor ancho 3 Separador 4 Sujetabotellas 5 Divisor pequeño

4ES DM50CD, DM50CF Descripción técnica

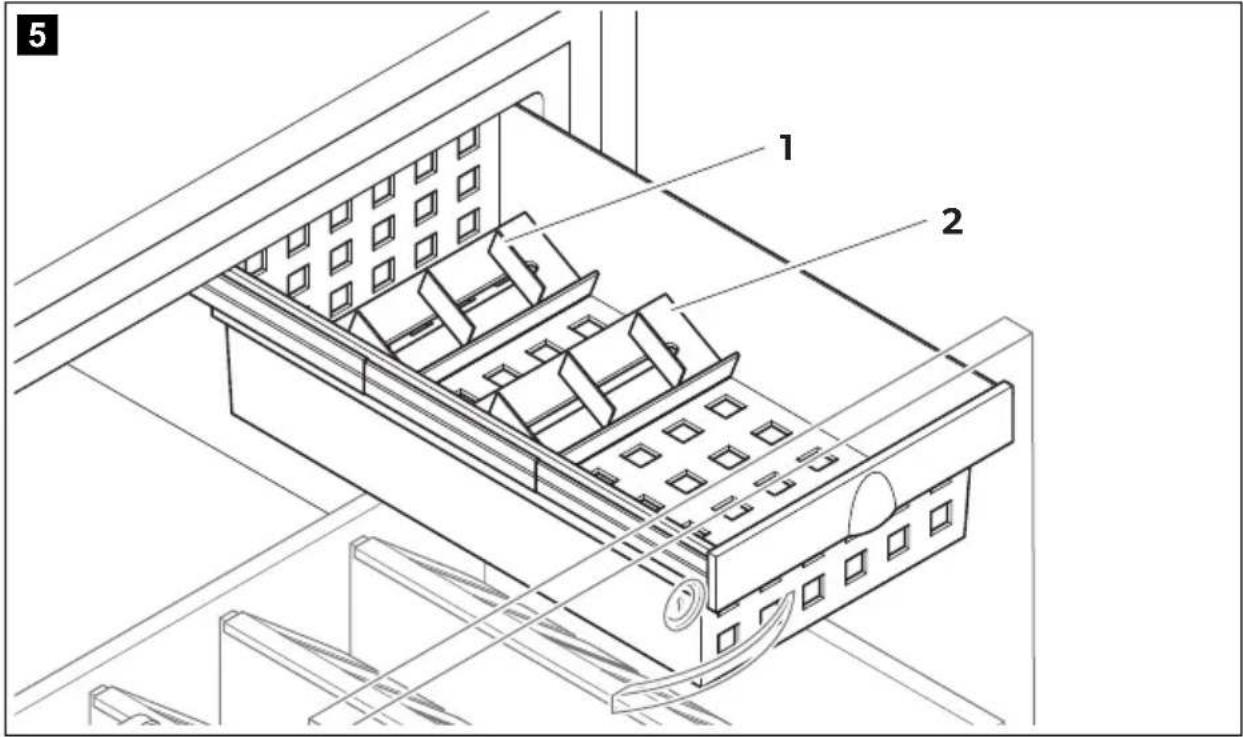

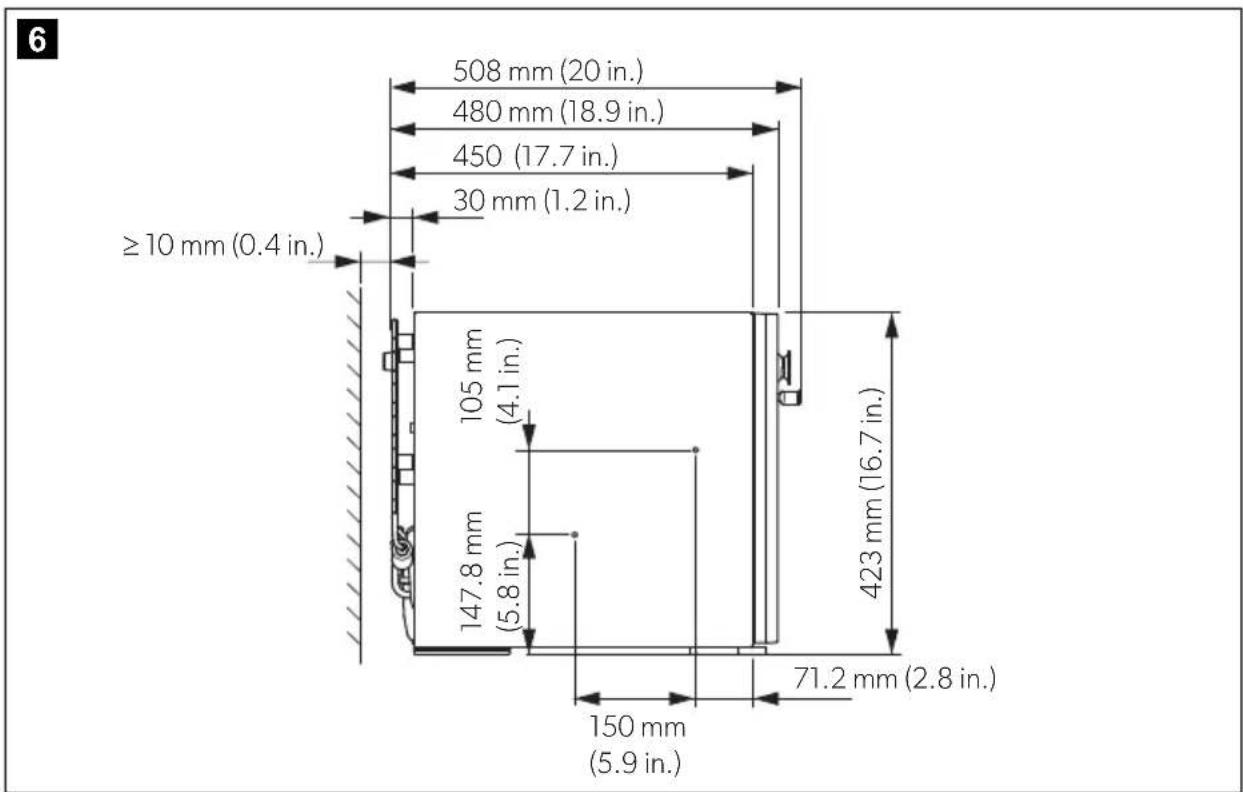

Cajón pequeño Dimensiones Elemento Descripción 1 Divisor giratorio 2 Soporte para botellines

6.1 Montaje del minibar en un mueble

Hay cuatro formas de montar el minibar en muebles.

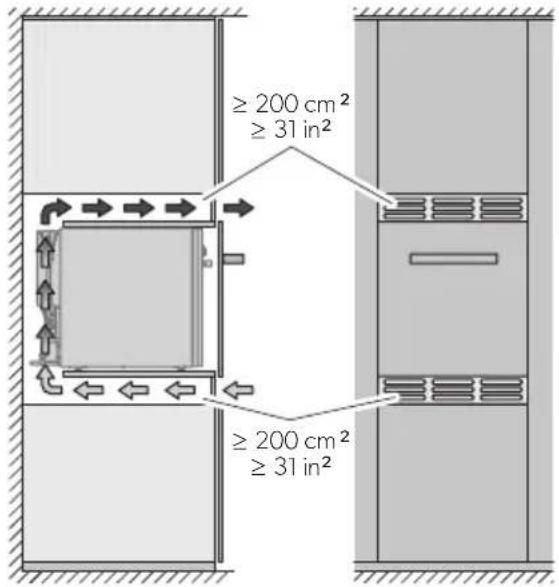

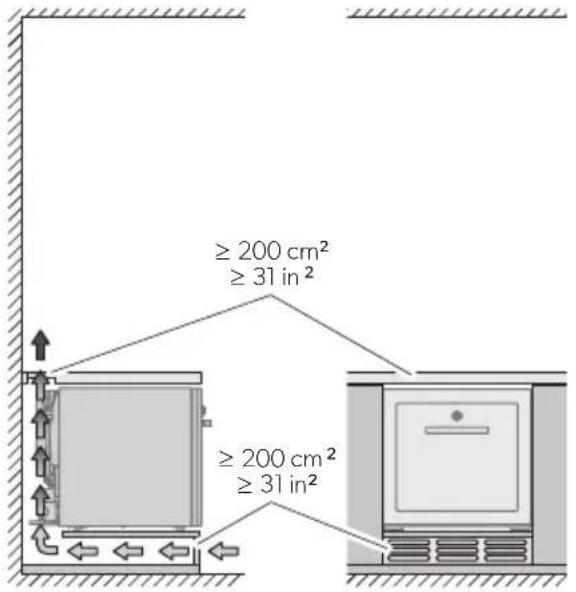

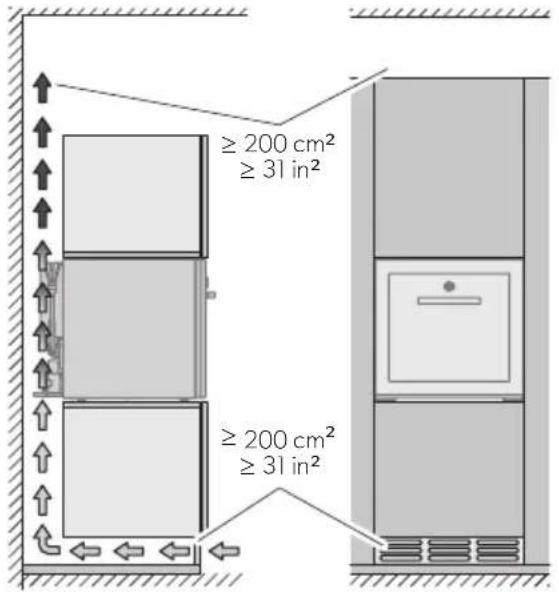

1. Elija la alternativa de instalación que prefiera (fig. 7, página 59).

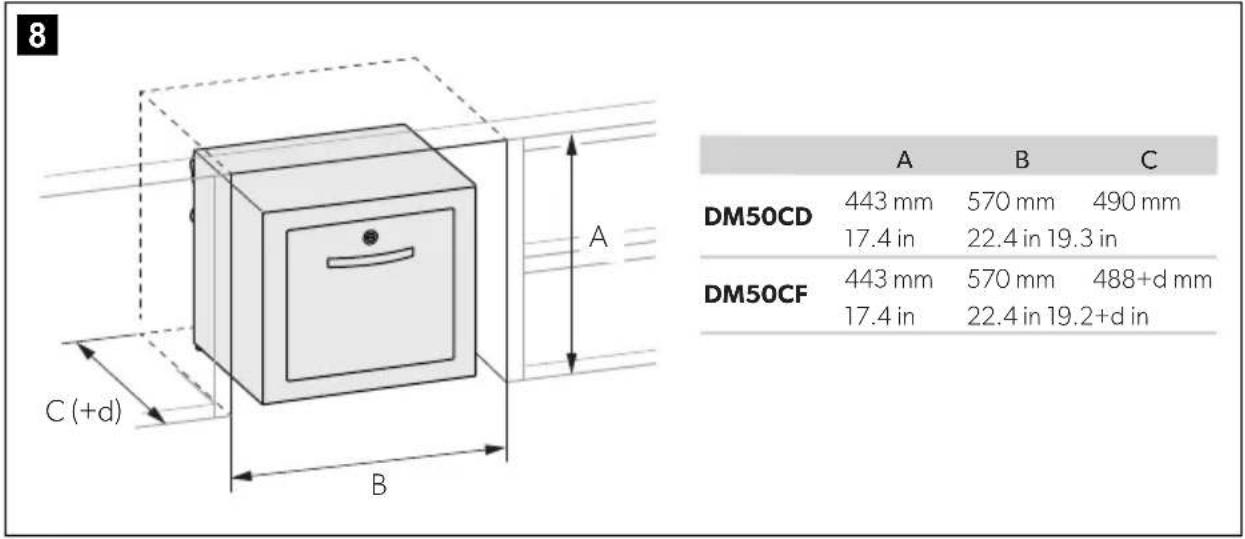

2. Tenga en cuenta el hueco de instalación necesario (fig. 8, página 60);

d es el grosor del panel decorativo del hotel.

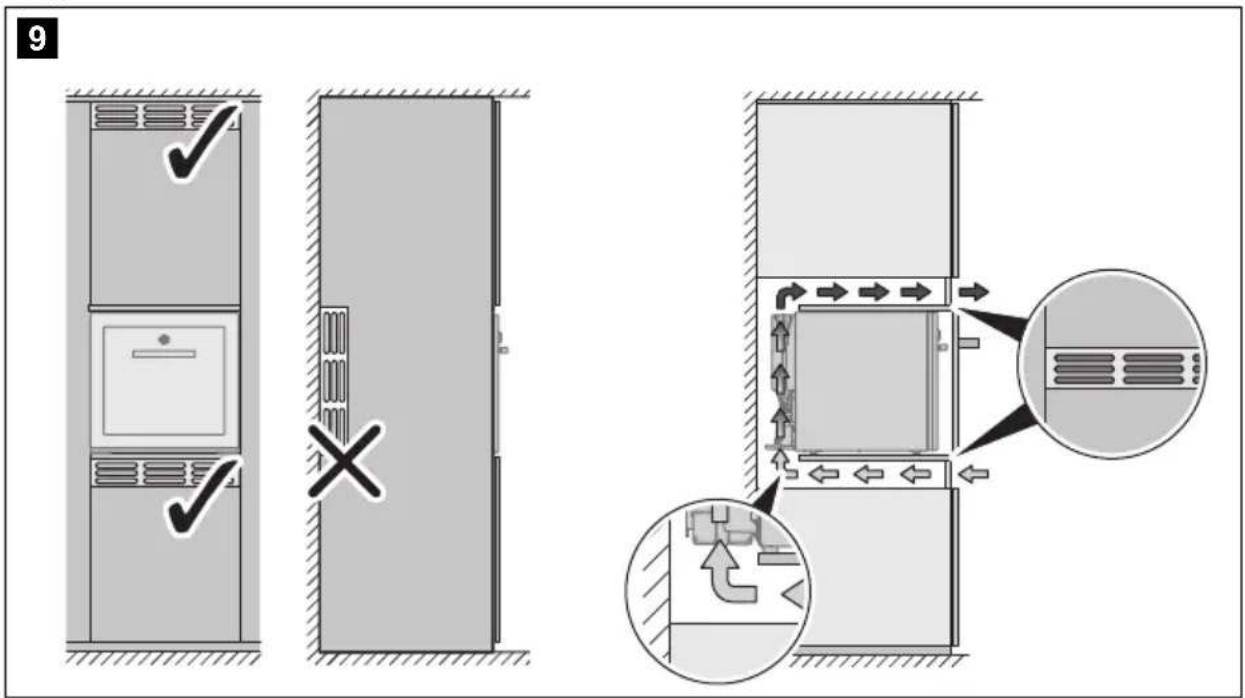

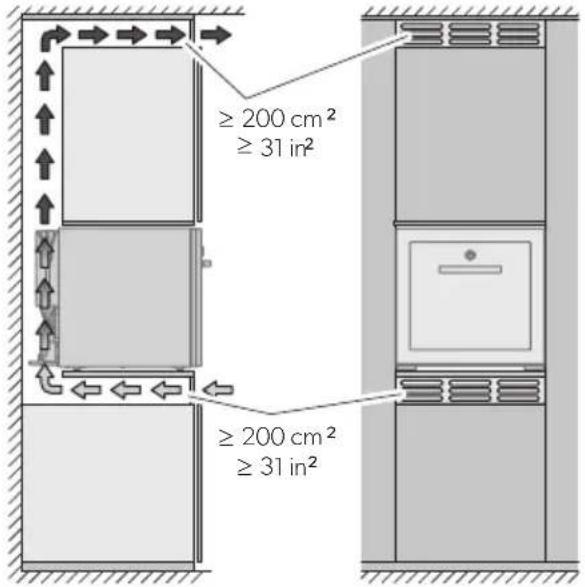

3. Tenga en cuenta la colocación correcta de las aberturas de ventilación y del mini-

bar para garantizar un flujo de aire adecuado (fig. 9, página 60).

4. Asegúrese de que haya una distancia de separación mínima entre la parte poste-

rior del minibar y la pared del mueble (fig. 6, página 57).

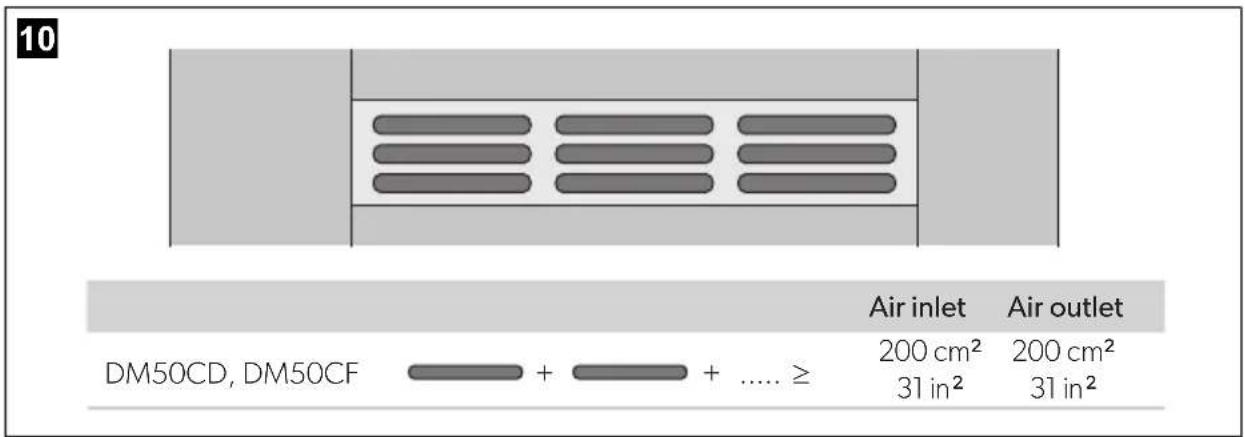

5. Efectúe las aberturas de ventilación como se muestra en fig. 0, página 60.

¡ATENCIÓN! Riesgo para la salud Para evitar peligros causados por la inestabilidad del aparato, este deberá fijarse tal como se indica en las instrucciones. NOTICE! Peligro de daños La ventilación que circule por el conducto del aire de entrada no debe recibir calor. No coloque el minibar cerca de llamas vivas ni de otras fuentes de calor (calefactores, radiación directa del sol, estufas de gas, etc.).ES DM50CD, DM50CF Instalación

Alternativa de instalación

Hueco de instalación Flujo de aire Aberturas de ventilación C (+d)

6.2 Montaje del minibar en un mueble

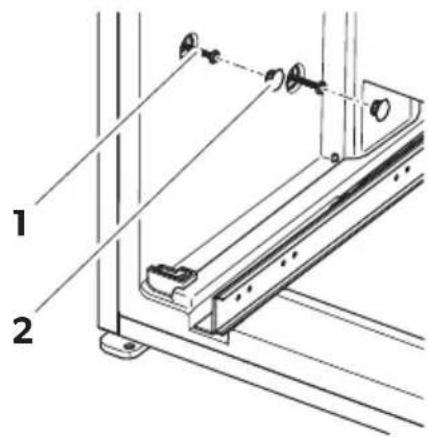

6. Fije el minibar con los cuatro tornillos (fig. a 1, página 61).

7. Introduzca los cuatro embellecedores (fig. a 2, página 61) en los orificios.

6.3 Conexión eléctrica del minibar

➤ Conecte el cable de corriente alterna a la red de corriente alterna. ✔ El LED de estado se ilumina. ✔ El interior del minibar se empieza a refrigerar.

6.4 Montaje de la decoración de puerta del hotel

(solo DM50C F) La decoración de puerta del hotel debe cumplir los siguientes requisitos:

• Peso máximo: 4 kg (8,8 lb)

• Grosor máximo: 18 mm (0,7 in) ➤ Fije el panel decorativo con cuatro tornillos. Montaje de la cerradura (versión con cerradura)

1. Realice un orificio de 35 mm (1,4 in) de diámetro en el panel decorativo.

2. Monte la cerradura junto con el panel decorativo de la cerradura.

7.1 Ahorro de energía

• Abra el minibar solamente el tiempo y las veces que sea necesario. • No regule una temperatura innecesariamente baja en el interior.• Para un consumo de energía óptimo, coloque los estantes y cajones en la misma posición que ocupan en el momento de la entrega.• Compruebe periódicamente que la junta de la puerta encaja correctamente.• Elimine regularmente el polvo y la suciedad del condensador.

El minibar empieza a enfriar cuando se conecta a la corriente. Durante el funciona-miento normal, el LED está iluminado. Si se produce un error, el LED de error parpa-dea (véase capítulo “Resolución de problemas” en la página 65).Modo SLEEP:En el modo “SLEEP”, el compresor deja de funcionar y el minibar deja de refrigerar. El modo “SLEEP” solamente dura 10 horas. El minibar vuelve automáticamente al modo de refrigeración normal pasadas 10 horas.Si se desconecta la fuente de alimentación durante el modo “SLEEP” y se vuelve a conectar, el estado del modo “SLEEP” no se ve afectado. SET

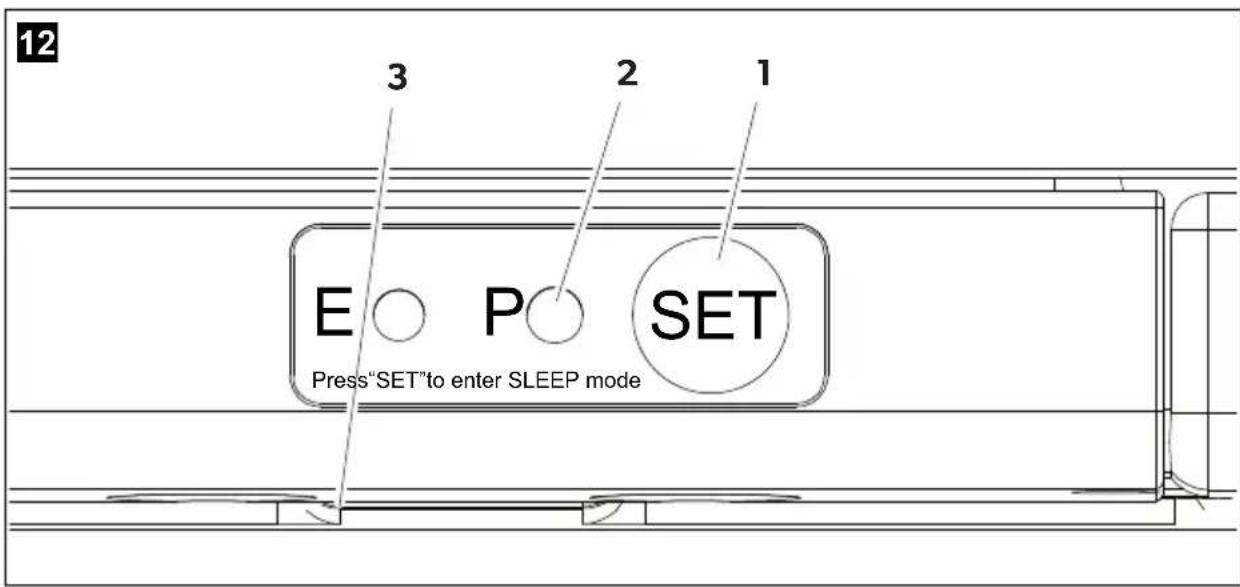

Activación del modo “SLEEP”: ➤ Pulse brevemente el botón de ajuste (1). ✔ La lámpara interior (3) se apaga y el LED de estado (2) permanece encendido. El minibar deja de refrigerar. Desactivación del modo “SLEEP”: ➤ Pulse brevemente el botón de ajuste (1). ✔ La lámpara interior (3) se enciende y el LED de estado (2) permanece encendido. El minibar vuelve a refrigerar.

7.3 Ajuste de la temperatura

Tenga en cuenta lo siguiente para no desperdiciar alimentos:

• Procure que las oscilaciones de temperatura sean mínimas. Abra el minibar sola- mente el tiempo y las veces que sea necesario. Almacene los productos alimen- ticios de manera que no impidan una buena circulación del aire.

• El minibar dispone de una función de regulación automática de la temperatura. Seleccione el promedio de los posibles valores de temperatura.

• Ajuste la temperatura a la cantidad y el tipo de productos alimenticios. El minibar viene ajustado de fábrica a una temperatura de refrigeración de 7 °C (47 °F) con una temperatura ambiente de 25 °C (77 °F). SET

cES Limpieza y cuidado DM50CD, DM50CF

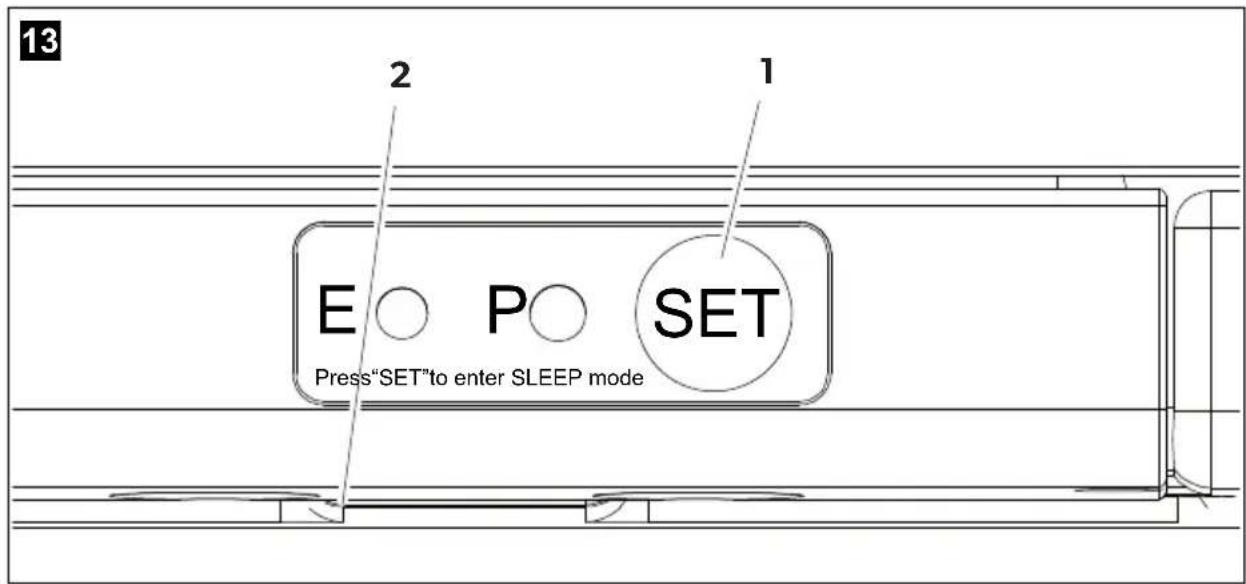

Puede utilizar el botón de ajuste (1) para fijar la temperatura de refrigeración a uno de los tres valores siguientes: 4 °C, 7 °C y 12 °C (39 °F, 45 °F y 54 °F). Con cada pulsación, la temperatura cambiará en este orden: 4 °C … 7 °C … 12 °C … 4 °C (39 °F … 45 °F … 54 °F … 39 °F) etc.

1. Pulse el botón de ajuste (1) y manténgalo pulsado durante 3 s hasta que la lám-

para interior (2) empiece a parpadear.

2. Vuelva a pulsar inmediatamente el botón de ajuste (1).

✔ La lámpara interior (2) indica la temperatura fijada: – 4 °C (39 °F): la lámpara parpadea cinco veces en tres intervalos – 7 °C (45 °F): la lámpara parpadea tres veces en tres intervalos – 12 °C (54 °F): la lámpara parpadea una vez en tres intervalos

8 Limpieza y cuidado

➤ Limpie de vez en cuando el interior y el exterior del aparato con un paño húmedo. NOTA El minibar ajusta la temperatura de refrigeración automáticamente a 7 °C (45 °F) cuando se conecta a la corriente. ¡ADVERTENCIA! Peligro de muerte por descarga eléctrica Desconecte siempre el aparato de la red de corriente antes de proceder a la limpieza o al mantenimiento de la misma. ¡AVISO! Peligro de ocasionar daños materiales

• Nunca limpie la nevera bajo el chorro de agua corriente ni inmersa en agua jabonosa.

• No emplee productos de limpieza corrosivos ni objetos duros, pues podrían dañar la nevera.

• No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, salvo los recomendados por el fabri- cante.ES DM50CD, DM50CF Resolución de problemas

9 Resolución de problemas 10 Garantía Consulte las siguientes secciones para obtener información sobre garantía y asisten- cia para garantía en EE.UU., Canadá y el resto de regiones.

10.1 Estados Unidos y Canadá

GARANTÍA LIMITADA DISPONIBLE EN

DOMETIC.COM Fallo Posible causa Propuesta de solución El aparato no funciona, el LED de estado no se ilumina. No hay tensión en la toma de corriente alterna. ➤ Intente utilizar otro enchufe de ali- mentación. El circuito eléctrico es defectuoso. Solo un técnico de mantenimiento autorizado puede realizar la repara- ción. El aparato no enfría (la clavija está conectada, el LED de estado está encendido). El compresor está ave- riado. Solo un técnico de mantenimiento autorizado puede realizar la repara- ción. El LED de error parpa- dea una vez por segundo. El sensor de tempera- tura está averiado. Solo un técnico de mantenimiento autorizado puede realizar la repara- ción. En aparato no enfría lo suficiente, el LED de estado está encendido y el LED de error no está encendido. El compresor está ave- riado. Solo un técnico de mantenimiento autorizado puede realizar la repara- ción. Mala ventilación ➤ Compruebe la ventilación. ➤ Limpie el filtro que hay debajo del aparato.ES Gestión de residuos DM50CD, DM50CF

Se aplica el período de garantía estipulado por la ley. Si el producto es defectuoso, póngase en contacto con la sucursal del fabricante en su región (dometic.com/dea- ler) o con su distribuidor. Para tramitar la reparación y la garantía, incluya los siguientes documentos cuando envíe el aparato:

• Una copia de la factura con fecha de compra

• El motivo de la reclamación o una descripción de la avería Tenga en cuenta que una reparación por medios propios o no profesionales puede tener consecuencias de seguridad y suponer la anulación de la garantía. 11 Gestión de residuos Reciclaje de materiales de embalaje Reciclaje de productos con baterías no sustituibles, recargables o fuentes de luz ➤ Si es posible, deseche el material de embalaje en el contenedor de reciclaje adecuado. ➤ Deseche el producto respetando todas las normativas aplicables. ➤ El producto podrá desecharse gratuitamente.ES DM50CD, DM50CF Datos técnicos

12 Datos técnicos Siga las condiciones de uso EPA. DM50CD DM50CF Tensión: 120 Vw, 60 Hz Potencia de refrigeración: 40 °C (104 °F) máx. por debajo de la temperatura ambiente regulable en tres niveles: 4 °C, 7 °C, 12 °C (39 °F, 45 °F, 54 °F) Volumen total: 50 l ( 52,8 US liq qt) Carga máxima de almacena- miento interno: 31 kg (68,3 lb) Temperatura ambiente pre- vista para el uso: De +16 °C a +32 °C (de +61 °F a +90 °F) Emisión acústica: 60 Hz = 30,55 dB(A) Dimensiones del cajón prin- cipal An x P x Al: 423 x 372 x 275 mm (16,7 x 14,6 x 10,8 in) Dimensiones del cajón pequeño An x P x Al: 159 x 285 x 88 mm (6,3 x 11,2 x 3,5 in) Dimensiones A x P x H: 550 x 508 x 423 mm (21,7 x 20 x 16,7 in) 550 x 478 x 423 mm (21,7 x 18,8 x 16,7 in) Peso: 22,0 kg (48,5 lb) 22,6 kg (49,8 lb) Refrigerante: R600a Cantidad de refrigerante: 17 g (0,6 oz) Inspección/certificados:PT Explicação dos símbolos DM50CD, DM50CF
