Marca	Hilti
Modelo	SSH 622
Tipo de producto	Cizalla inalámbrica de guiado manual
Alimentación	Batería de iones de litio Hilti Nuron serie B 22, 21,6 V
Velocidad de corte en vacío	1 185 rpm – 2 680 rpm
Peso (sin batería)	2,2 kg
Temperatura de servicio	-17 °C a 60 °C
Temperatura de almacenamiento	-20 °C a 70 °C
Espesor admisible acero (hasta 400 N/mm²)	1,5 mm – 2,5 mm según cuchilla
Espesor admisible aluminio (hasta 250 N/mm²)	2,0 mm – 3,0 mm según cuchilla
Tipos de cuchillas disponibles	SSH-CS, SSH-CX, SSH-CC, SSH-CD
Radio de curva mínimo	Según cuchilla: 45 mm a 150 mm
Diámetro de agujero de inicio	15 mm – 22 mm según aplicación
Funciones principales	Corte recto, curvas, conductos circulares, separación de viruta
Ajuste de velocidad	Rueda de ajuste de la velocidad de rotación
Seguridad	Protección térmica del motor, seguridad anticaídas, bloqueo del interruptor
Mantenimiento y limpieza	Limpiar las rejillas de ventilación con un cepillo; carcasa con paño húmedo; reemplazar cuchilla, barras de corte y placa de corte
Piezas de repuesto y reparabilidad	Cuchilla, barras de corte, placa de corte, perno de cojinete; SAV Hilti
Información general	Garantía del fabricante, reciclaje a través de Hilti, documentación en línea

Preguntas frecuentes - SSH 622 HILTI

¿Cómo cambiar la cuchilla de la sierra Hilti SSH 622?

Para cambiar la cuchilla, primero retire el perno de cojinete, luego extraiga la cuchilla del cabezal de corte. Lubrique ligeramente la nueva cuchilla y el perno, inserte la cuchilla y deslice el perno hasta que encaje. Use guantes de protección.

¿Qué tipos de materiales puedo cortar con la SSH 622?

La SSH 622 está diseñada para cortar piezas en forma de placa de acero, aluminio, plástico o materiales similares. El espesor admisible depende de la cuchilla utilizada y de la resistencia del material.

¿Cómo ajustar la velocidad de corte?

Use la rueda de ajuste de la velocidad de rotación ubicada en el mango para ajustar la velocidad de corte de 1 185 a 2 680 rpm según el material.

¿Cómo separar la viruta durante el corte?

Cuando el producto esté en marcha, presione durante 0,5 segundos el separador de viruta. La viruta se corta en la marca y la operación de corte se detiene. Luego retire la viruta manualmente.

¿Qué significan los indicadores de la batería de iones de litio?

La batería Hilti Nuron muestra el estado de carga mediante LED: 4 LED verdes = 100-71%, 3 = 70-51%, 2 = 50-26%, 1 = 25-10%, 1 parpadeante verde = <10%, amarillo parpadeante = sobrecarga/temperatura, rojo parpadeante = batería bloqueada. Consulte el manual para más detalles.

¿Cómo mantener la sierra Hilti SSH 622?

Limpie regularmente las rejillas de ventilación con un cepillo seco y suave. La carcasa se limpia con un paño ligeramente húmedo, sin silicona. Los contactos deben estar secos. Reemplace la cuchilla cuando esté desafilada.

¿Puedo usar baterías que no sean Hilti con la SSH 622?

No, use exclusivamente baterías de iones de litio Hilti Nuron de la serie B 22. El uso de otras baterías puede conllevar riesgos de lesiones o incendio.

¿Cuál es el espesor máximo de acero que puede cortar la SSH 622?

Para acero de hasta 400 N/mm², el espesor admisible es de 1,5 mm con la cuchilla SSH-CS 0,5-1,5 mm y de 2,5 mm con la SSH-CS 1,5-2,5 mm. Para acero de hasta 600 N/mm², el espesor máximo es de 1,5 mm.

¿Cómo instalar la seguridad anticaídas?

Fije la seguridad anticaídas Hilti #2293133 en las aberturas de montaje para accesorios, luego enganche la correa portaherramientas Hilti #2261970. Verifique la sujeción correcta antes de usar. Siga las instrucciones de seguridad para trabajos en altura.

¿Qué hacer si la sierra no arranca?

Primero verifique el estado de carga y los indicadores de la batería. Si la batería está descargada, recárguela. Si los indicadores muestran un error, consulte la tabla de ayuda para la resolución de problemas en el manual. Si el defecto persiste, contacte al SAV Hilti.

MANUAL DE USUARIO SSH 622 HILTI

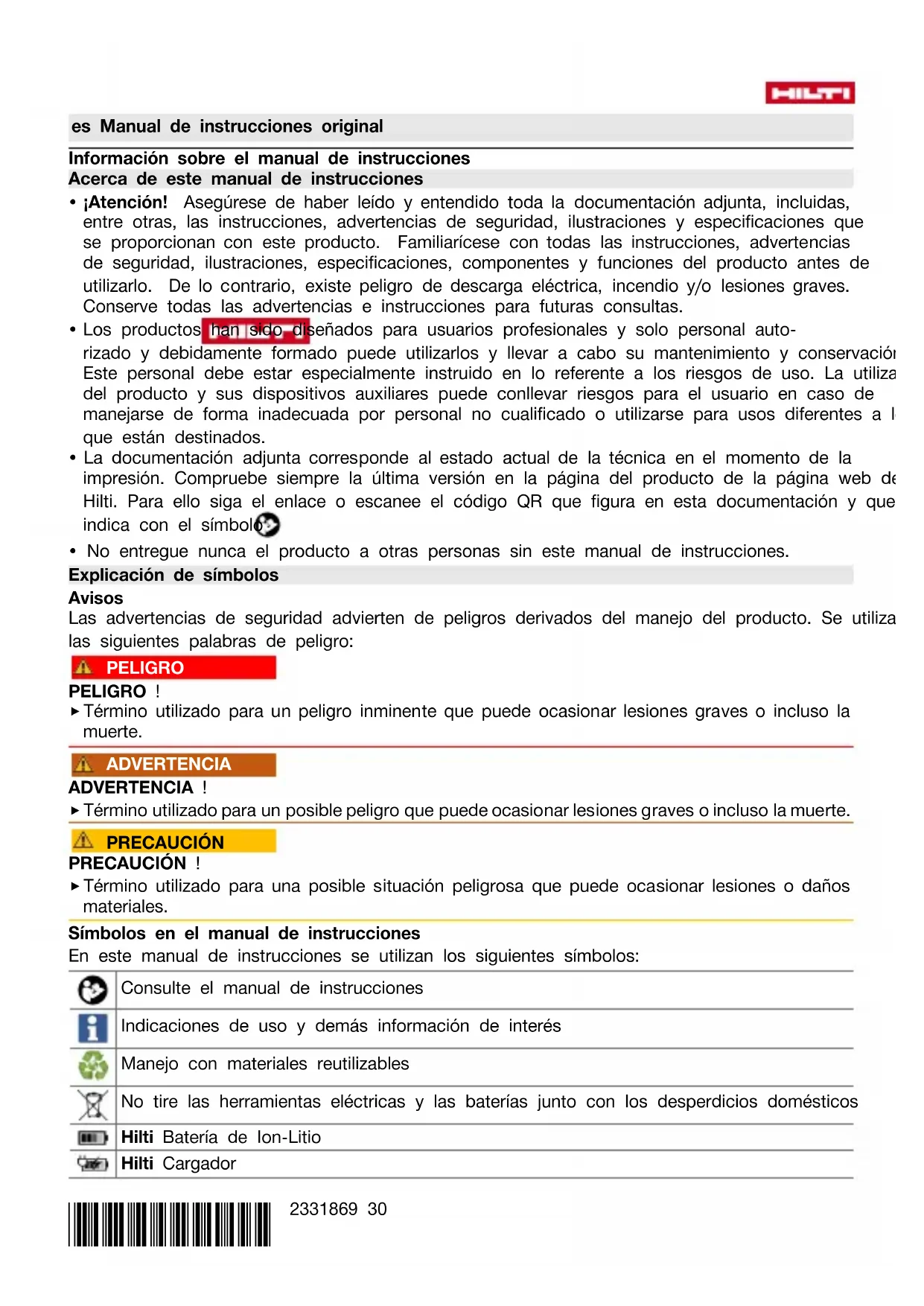

es Manual de instrucciones original

Información sobre el manual de instructaciones

Acerca de este manual de instructaciones

• Atencion! Asegürese de haber leido y entendido toda la documentacion adjunta, inclidas, entre otheras, las instrucciones, advertencias de seguridad, ilustraciones y specifications que se proportionsan con este producto. Familiaricese con todas las instrucciones, advertencias de sécurité, ilustraciones, specifications, componentes y functions del producto antes de utiliser. De lo contrario, existe peligro de descarga electrica, incendio y/o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas.
• Los productos han sido disnados para usuario profesionales y solo personal autorizzato y debidamente formado能把 utiliser y落户 a cabo su mantenimiento y conservacion Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La utilizes del producto y sus dispositivos auxiliares peuvent conllevar riesgos para el usuario en caso de manejarse de forma inadequada por personal norialficado outilizarse para usos differentes a I que estan destinados.
• La documento adjunta corresponde al estado actual de la的技术ica en el momento de la impresión. Compruebe siempre laULTima version en la página del producto de la网页 web de Hilti. Paraarlo siga el enlace o escanee el número QR que figura en esta documento y que indica con el símbolo
• No entrega nunca el producto a.Other personas sin estemanual de instrucciones.

Explicación de síbolos

Avisos

Las advertencias de seguridad advierten depeligos derivados del manejo del producto. Se utilizes las siguientes palabras de peligro:

PELIGRO

PELIGRO !

• Termino utilisé para un peligro inminente que pueda occasionar lesiones graves o inclujo la muerte.

ADVERTENCIA

ADVERTENCIA!

Término正常使用 para un possible peligro que pueda occasionar lesiones graves o incluso la muerte.

PRECAUCION

PRECAUCION !

• Término utilisé para una possible situación peligrosa que pueda occasionar lesiones o daños materiales.

Simbolos en el manual de instructaciones

En este manual de instrucciones se utilizes los siguientes SYMBOLOS:

Consulte el manual de instrucciones

Indicaciones de uso yDEMAs Informacion de Interes

Manejo con materiales reutilizables

No tire las herramientos electricas y las baterias jusqu con los despedicios domesticos

Hilti Batería de Ion-Litio

Hilti Cargador

Simbolos en las figuras

En las figuras se utilizes los siguientesvinculos:

2	Estos númeroos hacer referencia a la figura correspondiente incluida al principio de este manual de instructuciones.
3	La numeroación describe elorden de los pasos de trabajo en laImagen y pueda ser diferido de los pasos descritos en el texto.
11	En la figura Vista general se utilizes númeroos de posición y los númeroos de la leyenda estánc explicados en el apartado Vista general del producto.
6!	Preste especial atencion a este*simbolo cuando utilise el producto.

Simbolos dependentes del producto

Simbolos en el producto

En el producto se pueda usar los siguientesvinculos:

El producto es apto para TECHNOLOGY NFC, que es compatible con las plataformas iOS y Android.

Serie realizada de baterías de Ion-Litio Hilti. Consulte lasindicaciones recogidas en el capi-tulo Uso conforme a las prescricciones.

Bateria de Ion-Litio

Nunca utilise la bateria como herramienta de percusión.

No deje que la bateria se caiga. No utilise baterías que hayan recibidoalgún golpe ni que estén dañadas de una另一边forma.

Si está presente en el producto, significa que el organismo de certificación lo ha certificado para el mercado existadounidense y canadiense según las normas vigentes.

Corriente continua

Utilizar protección para los ojos

Trabajo永远不会 con ambas manos.

Seguridad

Indicaciones generales de seguridad para herrimentas electricas

ADVERTENCIA Lea con atencion todas las indicaciones de seguridad, instrucciones, ilustraciones y datos技术和icos correspondentes a esta herramienta electrica. La negligencia en el accomplishment de las instrucciones que se describe a continuacion podria provocar descarglelectricas, incendios o lesiones graves.

Conserve todas las instrucciones eindicaciones de seguidad para futuras consultas.

ElTERMIO "herramienta eletrica" empleado en lasindicaciones de seguidad se refiere a herramitas electricas portátiles, ya sea con cable de red o sin cable, en caso de ser actionadas por ba

Seguidad en el=puesto de trabajo

Mantenga su area de trabajo limpia y bien iluminada. El desorden o una iluminacion deficiente de las zonas de trabajo能把 provocar accidentes.
No utilise la herramienta electrica en un entorno con peligro de explosión en el que se enquirytren liquidos, gases o polvos inflamables. Las herramientos electricas producen chispas que peuventninger a inflamar los materiales en polvo o vapiores.
Mantenga alejados a los niños ydietas personas de su puesto de trabajo al emplear la herramienta electrica. Una distracion le possible hacer perder el control sobre la herramienta.

Seguridad electrica

• El enchufe de la herramipta electrica debe corresponder a la toma de corriente realizada. No se deben modifier el enchufe en forma alguna. No utilise enchufes adaptadores para las herramiptas electricas con puesta a tierra. Los enchufes sin modifier adecuados a las respectivas tomas de corriente reducen el riesgo de descarga electrica.
  Evite el contacto corporal con superficies que tengan puesta a tierra, como pueda ser tubos, calefactions, cocinas y frigorificos. El riesgo a quedar expuesto a una sacudida electrica es mayor si su cuerpo Tiene contacto con tierra.
  No exponga las herramrientas electricas a la lluvia y evite que penetren liquidos en su interior. El riesgo de recibir descargas electricasurrenta si penetrate agua en la herramienta electrica.
  No utilise el cable de connexion para transportar o colgar la herramipta electrica ni tire de el para extraer el enchufe de la toma de corriente. Mantenga el cable de connexion alejado de fuentes de calor, aceite, aristas afiladas o piezas moviles. Los cables de connexion dañados enredados peuvent provocar descargas electricas.
• Cuando trabajo al aire libre con una herramienta electrica, utilizes exclusivamente un alargador adequado para exteriores. La realizacion de un alargador adecuado para su uso en exteriores evita el riesgo de una descarga electrica.
• Cuando no pueda evitarse el uso de la herramipta electrica en un entorno humedo, utilize un interruptor de corriente de defecto. La realizacion de un interruptor de corriente de defecto evita el riesgo de una descarga electrica.

Seguidad de las personas

Permanezca atento, preste atencion durante el trabajo y utilise la herramienta eletrica con prudencia. No utilise una herramienta eletrica si está cansado, ni tampoco afterwards de haber consumido alcohol, drogas o medicamentos. Un momento de descuido al utiliser la herramienta eletrica podra producir graves lesiones.
- Utilice el equipo de seguridad personal adecuado y lleve siempre gafas protectoras. El riesgo de lesiones se reduce considerablemente si, según el tipo y la aplicación de la herramientaledge empleada, se utilizes un equipo de seguridad personal adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco de protección o protección para los oidos
Evite una puesta en servicios fortuita de la herramienta. Asegúrese de que la herramienta electrica está apagada antes de alzarla, transportarla, conectarla a la toma de corrente o insertar la bateria. Si transporte la herramienta electrica sujetándola por el interruptor de connexion/desconexión o si introduce el enchufe en la toma de corrente con la herramienta connectada, pourrait producirse un accidente.
Retire las herramrientas de ajuste o llaves fijas antes de conectar la herramipta electrica. Una herramipta o llave colocada en una pieza giratoria可以使 producir lesiones al ponser en funciona.
Evite adoptar posturas forzadas. Procure que la postura sea estable y mantengase siemp en equilibrio. De esta forma podra controlar mejor la herramienta electrica en caso de presentarse una situacion inesperada.
- Utilice ropa adecuada. No实用性 vestimenta amplia ni joyas. Mantenga su peso, vestimenta y guantes alejados de las piezas moviles. La vestimenta suela, las joyas y el peso largo se pueda enganchar con las piezas en movimiento.
Siempre que sea possible montar equipos de aspiracion o captacion de polvo, asegures que estan connectados y de que se utilizean correctamente. El uso de un systema de aspiracion de polvo reduce los riesgos derivados del polvo.
No se create a salvo de cualquier riesgo ni pase por alto ninguna de las normas de seguidad relativas a las herramrientas electricas, aun cuando este familiarizzato con la herramipta electrica yonga larga experiencia en su uso. Una actuacion negligente peut provocar lesior graves en cuestion de segundos.

Uso y manejo de la herramienta electrica

No sobrecargue la herramienta. Utilice la herramienta electrica adecuada para el trabajo que se dispone a realizar. Con la herramienta electrica apropiada pourraiteworkar mejor y de modo más seguro bajo del margen de potencia indicado.
No utilise herrimantas electricas con el interruptor defectuoso. Las herrimantas electricas que no se pueda conectar o desconectar son peligrosas y deben repararse.
- Extraiga el enchufe de la toma de corriente o retire la bateria extraible antes de efectuar cualquier ajuste en la herramienta, Cambiar accesorios o en caso de no utiliser la herramie durante un tiempo prolongado.Esta medida Preventiva evita el riesgo de arranque accidental de la herramienta electrica.
- Guarde las herramientos electricas que no utilise fuera del alcance de los niños. No permita utiliser la herramipta a ninguna persona que no esté familiarizada con ella o que no haya leido este manual de instructaciones. Las herramientos electricas realizadas por personas inexpertas son peligrosas.
- Cuide su herramienta electrica y los accesorios adecuadamente. Compruebe si las piezas moviles de la herramienta funciona conRECTamente y sin atascarse, y si existen piezas rota o deterioradas que pudieran afectar al funciona de la herramienta electrica. Encargar la reparacion de las piezas defectuosas antes de usar la herramienta electrica. Muchos accidentes son consecuencia de unostenimiento inadequado de la herramienta electrica.
- Mantenga los útiles limpios y aflilados. Las herramrientas de corte bien ciuidades y con aristas afliladas se atascan menos y se guian con más fácilidad.
- Utilice la herramipta eletrica, los accesos, utiles de insercion, etc., de acuerdo con estas instrucciones. Paraarlo,onga en conta las conditiones de trabajo y laarea que se va a realizar. El uso de herrmiantas eletricas para trabajo differentes de aquellos para los que han sido concebidas pueda resultar peligioso.
- Mantenga las empuñaduras y las superficies de contacto secas, limpias y sin residuos de aceite o grasa. Las empuñaduras y superficies de contacto resbaladizas impiden manejar y controlar la herramienta electrica con seguridad en situaciones imprevistas.

Uso y manejo de la herramienta de batería

• Cargue las baterias únicamente con los cargadores recomendedos por el fabricante. Existe riesgo de incendio al intentar cargar baterías de un tipo diferente al previsto para el cargador.
• Utilice únicamente las baterías previstas para la herramienta electrica. El uso de otro tipo de baterías pueda provocar daños e inclujo incendios.
• Si no utilizes la bateria, guardelaSeparated de clips, monidas, llaves, clavos, tornillos yDEMAs objetos metálicos que pudieran puelear sus contactos. El cortocircuito de los contactos de bateria可以选择 causar quemaduras o incendios.
• La realización inadequada de la bateria可以选择 provocar fujos de liquido. Evite el contacto con este liquido. En caso de contacto accidental, enjuague el area afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediamente a un medico. El liquido de la bateria可以选择 irritar la piel o producir quemaduras.
• No utilise baterias danadas o modificadas. Una bateria dañada o modificada puede tener un comportamento imprevisible y provocar incendios, explosiones o rísgo de lesiones.
• No exponga la bateria al fuego o a temperatas muy elevadas. El fuego o las temperatas superiores a 130^ (265°F) pueda provocar una explosión.
• Siga todas las instrucciones relativas a la cargay y no cargue nunca la bateria o la herramienta de bateria excidiendo el rango de temperatura indicado en el manual de instructaciones. Una carga incorrecta o fuera del rango de temperatura permitido poderestruir la bateria y aumento el riesgo de incendio.

Servicio Tecnico

• Solicite que un profesionallleve a cabo la reparacion de su herramienta electrica y queutilice exclusivamente piezas de repuesto originales. Solamente asi se garantiza la calidad de la herramienta.

No realice nunca el mantenimiento de baterias danadas. Cualquier mantenimiento de las baterias debenpearloacaboelfabricanteouncentroldeServiciodeAtencionalCliente autorizzato.

Indicaciones de seguridad adiconiales

Seguidad de las personas

• Utilice el producto y los accesos solo si está en perfecto estado técnico.

No efectue nunca manipulaciones o modificaciones en el producto ni en los accesos.

• El polvo que se genera al pulir, lijar, cortar y taladrar pueda contener productos químicos peligrosos, como, por exemple, plomo o pinturas basadas en plomo; ladrillos, hormigón y otros productos de mampostería, piedra natural ythers products que contengan silicatos; determinadas maderas, como el roble o el haya o las maderas tratadas quimicamente, o amiente o materiales que contengan asbesto. La exposión del usuario y las personnes circundentes debe regularse según la clase de peligro de los materiales con los que se trabajo. Tome las medias necessarias paramantener la exposión a un nivel seguro, p. ej.,mediante el uso de un sistemas de recogida de polvo o una mascarilla adecuada. Las medias genéricas para reducir la exposión son, entreotherwise:

trabajo en un espacio bien ventilado;
- evade el contacto prolongado con el polvo;
desviar el polvo de la cara y el cuerpo;
- usable prendas protectoras y lavar con agua y jabon las zonas expuestos.

• Sujete la herramenta electrica unicamente por las empuñaduras aislas cuando realice trabajo en los que la herramipta puedaentar en contacto con cables electricos ocultos.
• Utilizar guantes de proteccion. Las virutas metálicas y los bordes muy aflados que se generate durante los trabajo comportan riesgo de lesiones. también existe un cierto riesgo de sufrir quemaduras, ya que tanto la herramienta como la pieza de trabajo se calientan durante la operacion.
• ParaATTER elutil,utilice alsongantes de proteccion.Elcontacto conelutilde insercion.
  puede producir cortes y quemaduras.
• Efectue a bajo pausas y ejercicios para melhorar la circulación de los dedos. Tras muchas horas de trabajo expuesto a las vibraciones intensas, pueda surgir complicaciones en los vasos sanguineos o en el sistema nervioso en dedos, manos o articulaciones de las manos.
• Cuando utilise el producto, lleve casco y proteccion para los ojos y los oidos.
  No connecte el producto hasta que este se ocunte en la posicion de trabajo.
• Espere hasta que el producto se haya detenido antes de partirlo enrialquier superficie.
  No trabajo con el producto por encima de la cabeza.
• Riesgo de lesiones en caso de caía de herramientos o accesorios. Antes de起初 el trabajo, disfruebe que la bateria y los accesorios montados estén bien fjados.
  No monte colgadores de cinturón en esta herramienta.
• Mantenga siempre las rejillas de ventilación despejadas. Riesgo de quemaduras debido a rejillas de ventilación cubiertas.

Seguridad electrica

• Encargue una revisión periodica de los productos sucios al Servicio Tecnico de Hilti en caso de trabajo frecuentemente con materiales conductores. El polvo adherido en la superficie del producto (sobre todo el de los materiales conductores) o la humedad pueda provocar descarga electricas cuando se den conditiones desfavorables.

HILTI

• Limpie las rejillas de ventilación de su herramienta electrica con regularidad. El ventilador del motor conduce el polvo aspirado al interior de la carcaja, de modo que una concentración elevada de polvo de metalonga provocar averías electricas.
• Compruebe antes de empezar a trabajo si la zona de trabajo oculta cables electricos, tuberías de gas o canarias de agua, por exemple, con un detector de metales. Las partes metálicas exterior del producto pueda partir a conducir electricidad si, por exemple, usted daña por error un cabelectrico.
  No corteingletona pieza que sirva de conductor elctrico.

Seguridad en el=puesto de trabajo

• Mantenga limpia el area de trabajo. Las virutas de metal son cortantes y pueda provocar arañazos en el suelo.

Manipulación y realización segura de las herramrientas electricas

• Asegürese de que la herramienta no presente virutas ni suscidad. Ponga especial cuidado en que, en el transcurso del trabajo, no deturen virutas en la zona del interruptor de conexión y desconexión; si las virutas bloquean el interruptor, pueda occurrir quecede ser possible encundo y apagar la herramienta.

Manipulación y realización segura de las baterías

• Tenga en cuenta las siguientes indicaciones de seguridad para el manejo y el uso seguido de las baterías de Ion-Litio. En caso de no respetarlas, puedaellar a irritación de la piel, lesiones corrosivas graves, quemaduras químicas, fuego o Explosiones.
• Utilice las baterias solo si está en perfecto estado técnico.
• Manipule las baterias con cuidado a fin deatar daños o escapes de liquido altoamente peligioso para su salute.
  Las baterias no deben modifierse ni manipularse en ningún caso.
  Las baterias no se deben destruir, comprimir, calendar por encima de 80^ (176°F) o quemar.
• No utilise ni cargue baterias que hayan recibido某个 golpe ni que estén danadas de una forma. Compruebe con regularidad si las baterias presentan signos de daños.
  No utilise nunca baterías recicladas o reparadas.
• Nunca utilise la bateria o una herramienta electrica de bateria como herramienta de percusión.
• No exponga nunca las baterías a radiación solar directa, temperatas elevadas, chispas o llamas abiertas. Esto pueda provocar explosiones.
  No toque los polos de la bateria con los dedos, con Herramientos, con joyas o con algunos objetivos conductores de la electricidad. Esto peut darar la bateria y provocarculos materiales y lesiones.
• Mantenga las baterías alejadas de la lluvia, la humedad y los liquidos. Sienta humedad, pueda producirse cortocircuitos, descargas electricas, quemaduras, incendios y Explosiones.
• Utilice únicamente cargadores y herramrientas electricas concebidos para este tipo de baterías. Paraarlo, consulte lasindicaciones recogidas en el manual de instrucciones correspondiente.
  No utilise ni almacene la bateria en entornos con peligro de explosión.
  Si al tocar la bateria detecta que está muy caliente, pueda deberse a una avería en la misma. Coloque la batería en un lugar visible, no inflamable, a suficiente distancia de otros materiales inflamables. Deje que la batería se enfié. Si, après de una hora, la herr模板a sige estanddemasiado caliente para tocarla significa que está averiada. Dirijase al Servicio Técnico de Hilti olea el documento «Indicaciones de seguidad y uso de las baterias de Ion-Litio de Hilti»

Tenga en cuenta las directivas especialas aplicables al transporte, almacenimiento y uso de las baterias de Ion-Litio. 43

Lea las instrucciones de seguridad y uso de las baterías de Ion-Litio de Hilti, que pueda encontrar escanando el número QR que se encontrar al final de estas instructaciones de us

Descripción

Vista general del producto

(1) Separador de virutas
② Interruptor de connexion y desconexión con bloqueo
③ Empuñadura
④ Rueda de ajuste para velocidad
⑤ Indicador de estado de la bateria
6 Tecla de desbloqueo de la bateria

⑦ Batería
8 Filtro de polvo
9 Perno de soporte
Cuchilla
(11) Placa de corte
12 Marca para la separacion de virutas

Uso conforme a las prescricciones

El producto descririto es una cizalla circular de bateria de guiado manual. Está diseñada para el tronzado de materiales en forma de chapa de acero, aluminio, plástico o similares. Se pueda utilipara tronzar con trazado, paraURTar bordes exteriores rectos o curvilineos y para cortes internos La propia herramienta es capaz de Separar las virutas generadas durante el transcirso del trabajo

• Para este producto utilise únicamente baterias de Ion-Litio de la série B 22 de Hilti Nunon. Para garantizar que este producto ofrece un rendimiento optimo, Hilti recomienda utilizing las baterias indicadas en la tabla que encontrará el final de este manual de instrucciones.
• Para estas baterias utilise exclusivamente los cargadores Hilti de las series indicadas en la tabla que encontrarará al final de este manual de instrucciones.

Suministro

Cizalla circular, Ilave Torx, manual de instrucciones

Para garantizar un correcto funciona, utilise exclusivamente piezas de reply y consumibles originales. Puede encontrar piezas de reply, consumibles y accesorios para su producto que nosotros mismos commerciales en Hilti Store o en: www.hilti.group

Se ha comprobado el funciona del producto antes de su entrega. La superficie de la carcasa pueda presentar arañazos minimos provocados por la pieza de trabajo.

Proteccion de la herramunta en referencia de la temperatura

La proteccion del motor dependiente de la temperatura controla el consumo de corriere y el calentamento del motor, y protege asi el producto de un sobrecalentamento.

En caso de sobrecarga del motor a causa de una presión de apriete elevada, la potencia de la herr模板 disminuya notablemente, o incluso pueda producirse una parada.

En caso de que se produzca una parada o una reduccion de la velocidad debido a una sobrecadebera departing libre de energia la herramienta ymantenerla durante aprox. 30 s en velocidad de gircacion.

Mostrar la bateria Ion-Litio

Las baterias de Ion-Litio de Hilti Nuron peuvent estar el estado de carga, los mensajes de error y el estado de la bateria.

Visualización del estado de energia y de los temas de error

ADVERTENCIA

Riesgo de lesiones por la caía de la bateria

• Con la bateria colocada, asegürese tras pulsar la tecla de desbloqueo de que la bateria vuelva a encajar correctamente en el productoemployado.

Para recibir una de las siguientes indicaciones, pulse brevamente la tecla de desbloqueo de la ba El estado dearga y las posibles averias también se muestran de forma permanente cuando el producto este conectado.

Estado Significado
Cuatro (4) LED encendidos permanentemente en verde	Estado dearga: 100 % a 71 %
Tres (3) LED encendidos permanentamente en verde	Estado dearga: 70 % a 51 %
Dos (2) LED se iluminan permanentamente en verde	Estado dearga: 50 % a 26 %
Un (1) LED está encendido permanentamente en verde	Estado dearga: 25 % a 10 %
Un (1) LED parpadea lentamente en verde Estado dearga: < 10 %
Un (1) LED parpadea rápidamente en verde La batería Ion-Litio está totalmente descargada. Cargue la batería. Si tras cargar la batería el LED sige parpa- deando rápidamente, dirijase al Servicio Téc- nico de Hilti.
Un (1) LED parpadea rápidamente en amarillo	La batería de Ion-Litio o el producto connecta a ella está sobrecargados, demasiado calien- tes, demasiado fríos o existe(other error. Ponga el producto y la batería en la tempera ra de trabajo recommendada y no sobrecargue producto durante su uso. Si sigue viendo el mensaje, dirijase al Servicio Técnico de Hilti.
Un (1) LED está encendido en amarillo La batería Ion-Litio y el producto connectado a ella no son compatibles. Dirijase al serviceo的专业de Hilti.
Un (1) LED parpadea rápidamente en rojo La	batería Ion-Litio estábloqueada y no pueda seguirutilizándose.Dirijaseal serviceo的专业de Hilti.

Visualización del estado de la bateria

Para consultar el estado de la bateria, mantenga la tecla de desbloqueo pulsada durante más desegundos. El problema no detecta un possible funciona incorrecto a la bateria bajo a un uso, como caidas, hendiduras, daños por calor externo, etc.

Estado Significado
Todos los LED se encienden como luz en moLa batería puede seguir正常使用. vimiento y, a continuación, se enciende un (1) LED permanentarmente en verde.
Todos los LED se encienden como luz en moNo se ha PODido completar la consulta sobre mimiento y, a continuación, parpadea un (1) LEDel estado de la batería. Repita la operación o rapidamente enamarillo.	dirijase al Servicio Técnico de Hilti.
Todos los LED se encienden como luz en mo¿ cuando un producto connectado pueda seguir mimiento y, a continuación, parpadea un (1) LEDutilizándose, la capacité restante de la bater permanentemente en rojo.	es inferior al 50%. Cuando un producto connectado ya no pueda seguir正常使用, la batería ha llegado al fin de su vida úlil y debe ser sustituidia. Dirijase servicio técnico de Hilti.

Datasétécnicos

	SSH 6-22
Generación de products	02
Tensión nominal	21,6 V
Número de carreras en vacio	1.185 rpm ... 2.680 rpm
Peso sin bateria	2,2 kg (4,9 lb)
Temperatura ambiente en funciona	-17 °C ... 60 °C (1 °F ... 140 °F)
Temperatura de almacenimiento	-20 °C ... 70 °C (-4 °F ... 158 °F)

Batería

Tensión de servicios de la bateria	21,6 V
Peso bateria	Véase al final del manual de instrucciones
Temperatura ambiente en funciona	-17 °C ... 60 °C (1 °F ... 140 °F)
Temperatura de almacenimiento	-20 °C ... 40 °C (-4 °F ... 104 °F)
Temperatura de la bateria al做什么 la entrega	-10 °C ... 45 °C (14 °F ... 113 °F)

Cuchilla

En funcion del grosor o de la firmeza de la pieza de trabajo, se requieren distinctos temas de cui Seccione la cucilla adecuada para cada aplicacion segun lasuma table.

Las cuchillas requieren dos filos. Los filos no se peuvent volver a afilar.

Equipamento de fabrica: SSH-CS 1,5 - 2,5 mm o SSH-CD 4 mm × 0,9 mm

	SSH-CS, 0,5 - 1,5 mm, , para cor- tes rectos	SSH-CS, 1,5 - 2,5 mm, , para cor- tes rectos	SSH-CX, 0,5 - 1,5 mm, X, para cor- tes rectos en acero inoxi- dable	SSH-CC, 0,5 - 1,5 mm, , para cur-VAS	SSH-CD, \( 4 \times 0,9\mathrm{\;{mm}} \) , O,para con- ductos en espiral
Grosor admi- sible de ma- teriales de acero hasta 400 N/mm2	1,5 mm (0,06") 16 Ga	2,5 mm (0,10") 13 Ga	/ 1,5 mm (0,06" ) 16 Ga	" 16 Ga	/
Grosor admi- sible de ma- teriales de acero hasta 600 N/mm2	1,0 mm (0,04") 20 Ga	/ 1,5 mm (0,06") 16 Ga	16 Ga	0,8 mm (0,03") 22 Ga	/
	SSH-CS, 0,5 - 1,5 mm, , para cor- tes rectos	SSH-CS, 1,5 - 2,5 mm, , para cor- tes rectos	SSH-CX, 0,5 - 1,5 mm, , para cor- tes rectos en acero inoxi- dable	SSH-CC, 0,5 - 1,5 mm, , para cur-VAS	SSH-CD, \( 4 \times 0,9\mathrm{\;{mm}} \) , , para con- ductos en espiral
Grosor admi- sible de ma- teriales de aluminio has- ta 250 N/mm2	\( 2,0\mathrm{\;{mm}}\left( {0,{08}^{\prime \prime }}\right) \) 12 Ga	3,0 mm (0,12") 9 Ga	/ 2,0 mm (0,08" 12 Ga	"	/
Grosor ad- misible de conductos en espiral hasta 400 N/mm2	\( // / / 4 \times 0,9 \)	mm			(4 × 0,035") \( 4 \times {20}\mathrm{{Ga}} \)
Grosor ad- misible de conductos en espiral hasta 600 N/mm2	\( // / / 4 \times 0,6 \)	mm			(4 × 0,024") \( 4 \times {24}\mathrm{{Ga}} \)
Diámetro de orificio inicial	17 mm (0,7 in)	22 mm (0,9 in)	20 mm (0,8 in)	15 mm (0,6 in)	18 mm (0,7 in)
Radio menor en cortes cur- vilíneos	80 mm (3,1 in)	150 mm (5,9 in)	120 mm (4,7 in)	Izq. 45 mm (2") , dch. 80 mm (3,15")	150 mm (5,9 in)

Preparación del trabajo

ADVERTENCIA

Riesgo de lesiones por arranque involuntario.

Antes de insertar la bateria, asegu'rese de que el producto correspondiente está desconectado.
Retire la bateria antes de realizar ajustes en la herramenta o de cambiar accesorios.

Respete lasindicaciones de seguidad y las advertencias presentes en esta documento y en producto.

Carga de la bateria

1. Antes de cargarla, lea el manual de instrucciones del cargador.
   2.Asegürese de que los contactos de la bateria y del cargador estén limpios y secos.
   3.Cargue la bateria en un cargador autorizzato. 36

Colocacion de la bateria

ADVERTENCIA

Riesgo de lesiones por cortocircuito o caía de la bateria.

• Antes de insertar la bateria, asegürese de que los contactos de la bateria y del producto estén libres de cuerpos extraños.
  Asegürese de que la bateria encaje siempre correctamente.

1.Cargue por completo la bateria antes de la primera puesta en service.
2.Introduzca la bateria en el producto hasta que encaje de forma audible.
3. Compruebe que la bateria está bien colocada.

Extracción de la bateria

1.Pulse la tecla de desbloqueo de la bateria.
2.Retire la bateria del producto.

Protección frente a caidas

ADVERTENCIA

Riesgo de lesiones por caía de herramientos o accesorios.

• Utilice uniquamente la性和 de amarre para hervimentas Hilti recomendada para su producto.
• Antes de cada uso, compruebe que el punto de lijación de la性和 de amarre para Herraminas no presente posibles daños.

Tenga en cuenta las directivas nationales para trabajo en alta.

Para este producto, utilise únicamente como protección frete a caías una combinación de la protección anticaías #2293133 de Hilti con la性和 de amarre para herramientos #2261970 de Hilti.

Fije la proteccion anticaidas a las aberturas de montaje para accesorios. Compruebe que quede fjada de forma segura.
Fije un mosquetón de la性和 de amarre para herramientos a la protección anticaidas y elsegundo mosquetón a una estructura portante. Compruebe que ambos mosquetones queden fijados de forma segura.

Tenga en cuenta los manuales de instrucciones de la proteccion anticaidas de Hilti y de la。，.
cuerta de amarre para herramentas de Hilti.

Ajustar la velocidad de corte

• Use la rueda de ajuste paraaabustar la velocidad de corte.

Sustitudon de la cachilla

PRECAUCION

Riesgo de lesiones Elutilde insertiionpuedestar caliente y/o serafilado.

• Utilice guantes de proteccion para cambiar elutilde insercion.
  Si elutil de insertiOn esta caliente, no lo coloque en ningun caso sobre bases que sean inflamables.

PRECAUCION

Riesgo de daños en la pieza de trabajo y la cucilla.
- Selección siempre la cucilla adecuada para la aplicación y el grosor de material correspondientes.

Sustituya la cucilla cuando no está correctamente aflada y se resienta la calidad de corte. Por regla general, sustituya la cucilla cuando utiliserientas barras de corte.

1.Presione y extraiga el perno de soporte.
2.Extraiga la cucilla del cabezal de corte.
3.Engrase ligeramente el perno de soporte y la nuova cuchilla.
4.Monte la nuova cucilla.
5.Introduzca el perno de soporte en el orificio hasta que encaje.

Sustitución de las barras de cor

PRECAUCION

Riesgo de lesiones Elutilde insertiionpuedestar caliente y/o serafilado.

• Utilice guantes de proteccion para cambiar elutilde insertacion.
  Si elutil de insertion esta caliente, no lo coloque en ningun caso sobre bases que sean inflamables.

PRECAUCION

Riesgo de daños en el producto y las herramrientas de corte.

Limpie la rosca antes de montar los tornillos de lijacion.
- Utilice sempre los tornillos de lijaciónuales suministrados y observe el par de apriete indicado.

1. Ensemble los tornillos de fijación y extraiga las barras de corte. En caso Neededo, saque de la guía las barras de corte con una herramienta adecuada presionando desde arriba a工程技术 del cabezal de corte.
   2.Limpie la rosca.
2. Verifique el estado de las barras de corte:

si solo está desafilada una de las mitades, gire las barras 180^
si en, al menos, una de las dos barras de corte está desafiladas ambas mitades, sustituya las dos barras de corte.

4.Monte las barras de corte y ensamble los tornillos de lijacion.

Datasétacnicos
Par de apriete 5 Nm	(4 ftIb)

Sustitudon de la placadecor 4

PRECAUCION

Riesgo de lesiones Elutilde insertiionpuedestar caliente y/o serafilado.

• Utilice guantes de proteccion para cambiar elutilde insercion.
  Si elutilde insercion está caliente, no lo coloque en ningun caso sobre bases que sean inflamables.

PRECAUCION

Riesgo de daños en el producto y las herramrientas de corte.

Limpie la rosca antes de montar los tornillos de lijacion.
- Utilice sempre los tornillos de fijación nuevos suministrados y observe el par de apriete indicado.

1.Desmonte el tornillo de fijacion y retire la placac de corte.
2.Limpie la rosca.
3.Coloque la nuevo plac de corte y monte el nuevo tornillo de fijacion.

Datasétacnicos
Par de apriete 5 Nm	(4 ftlb)

Manejo

Respete lasindicaciones de seguidad y las advertencias presentes en estadocumentation y en producto.

Conexión

1.Presione la parte posterior del interruptor de conexión y desconexión.
2. Empuje el interruptor de connexion y desconexión hacía delante.

El motor funciona.

3.Bloquee el interruptor de connexion y desconexión.

Cortar

Antes de empezar a trabajo, asegúrese de que las barras y la placá de corte estén correcta fijadas y compruebe el par de apriete de los tornillos de fjación correspondientes.

1.Conecte el producto. 41

2.Guie el producto por el material aURTandolo en un angulo de 14^ respecto al material.

Asegürese de que las cucillas estén afliladas y de sustituir a tiempo las barras de corte. Aplique aceite de corte u除外 lubricante refrigerante sobre la pieza de trabajo para aument la vida uyil de las herramrientas de corte.

3.Si se cumple lasumacondicion, siga este paso adicular:

Condieones: Cortar radios

• Guie el producto lentamente a工程技术 del material en el radio correspondiente.

No incline el producto hacer un lado.

1. Para finalizar el corte, desconecte el producto.

Separación de virutas

No separe las virutas cortas; la longitud minima de las virutas deben equivaler a una vuelta. En la parte frontal de la carcasa hayunas marcas que muestran la posicion de corte.

1. Con la herramienta encendida, presione el separator de virutas durante medio segundo.

La viruta se desende a la altea de la marca y el proceso de corte se detiene automatically.

1. Retire la viruta manualmente.

Desconexión

Presione la parte posterior del interruptor de conexión y desconexión.

• El interruptor de conexión y desconexión para la posición de desconexión y el motor se detiene.

Cuidado y mantenimiento

ADVERTENCIA

Riesgo de lesiones con la bateria colocada !

Extraiga sempre la bateria晕 antes deninger a cabo tareas de cuidado y mantenimiento.

Cuidado del producto

• Elimine con precaución la sociedad fuertamente adherida.
  Las rejillas de ventilacion, si las hay, deben limpiarse con cuidadosamente con un cepillo seco suave.
• Limpie la carcasa solo con un paño ligeramente humedecido. No utilise produits de limpieza contengan silicona, ya que podranean las piezas de plástico.
• Utilice un paño limpio y seco para limpiar los contactos del producto.

Cuidado de las baterías de Ion-Litio

• No utilise nunca una bateria con las rejillas de ventilación obstruidas. Limpie;cuidadosamente la rejillas de ventilación con un cepillo seco y suave.
• Evite la exposión innecesaria de la batería al polvo o la suciedad. No exponga nunca la bate altos niveles de humedad (por ejemplo, sumergiéndola en agua oøjándola bajo la lluvia).

Si penetrate agua en la bateria, tratela como una bateria dañada. Aislela en un recipiente no inflamable ypongase en contacto con el Servicio Tecnico de Hilti.

• Mantenga la bateria limpia de aceite o grasa. No permitteda la acumulacion innecasaria de polvo o sucidad en la bateria. Limpie la bateria con un cepillo seco y suave o con un pano limpio seco. No utilise productos de limpieza que contengan silicona, ya que podriandar las piezas plastico.
  No toque los contactos de la batería y no elimine de los contactos la grasa aplicada de fabrica
• Limpie la carcasa solo con un paño ligeramente humedecido. No utilise produits de limpieza contengan silicona, ya que podraneanfectar alas piezas de plástico.

Mantenimiento

• Compruebe con regularidad que las piezas visibles no estén danadas y los elementos de mane funciona correctamente.
• No utilise el producto si presenta danios o fallos que afecten al funciona. Encargue inmediamente la reparacion del producto al Servicio Tecnico de Hilti.
• Tras las tareas de cuidado y mantenimiento, colocque todos los dispositivos de proteccion y asegúrese de que funciona en correctamente.

Para garantizar un correcto funciona, utilise exclusivamente piezas de reply y consumibles originales. Las piezas de reply, los consumibles y los accesos autorizados por Hilti se puedaatar en su Hilti Store o en: www.hilti.group

Transporte y almacenimiento de las baterias y sus herramentas

Transporte

PRECAUCION

Arranque involuntario en el transporte !

Transportesus productossiempre sin bateria.
Extraiga la(s) batería(s).
- Nunca transporte las baterías sin embalaje. Durante el transporte, las baterías deben estar protegadas frete a vibraciones y golpes excessivos y aisladas de todo material conductor y de c baterías para que no entrada en contacto con los polos de除外 baterías y Causeu un cortocircuo

Tenga en cuenta las normativas locales sobre el transporte de baterías.

Las baterias no deben enviarse por correo. Dirijase a una Empresa de transporte si quiere enviar baterias no dañadas.
- Compruebe si el producto o las baterias estan danados antes de cada uso y antes y.afteres de un transporte prolongado.

Almacenamento

ADVERTENCIA

Danos imprevistos deben a una bateria defectuosa o agotada !

Guarde su produits siempre sin bateria.

• Guarde el producto y las baterias en un lugar fresco y seco. Tenga en cuenta los values limite de temperatura que figuran en los datos技术和os.
  No almacene las baterias en el cargador. Extraiga siempre la bateria del cargador antes del proceso dearga.
  No guarde nunca las baterias en un lugar expuesto al sol, a fuentes de calor o detrás de un cristal.
  ▶ Guarde el producto y las baterias fuera del alcance de niños y personas no autorizadas.
• Compruebe si el producto o las baterias estan dañados antes de cada uso y antes y.afteres de un almacenimiento prolongado.

Ayuda en caso de averías

En caso de producirse una avería, compruebe el indicator de estado de la bateria. Véase el cap Mostrar la bateria de Ion-Litio.

Si se producen averías que no estén incluidas en esta tabla o que no pueda SOLUTIONAR usted, d al Servicio Técnico de Hilti.

Anomalía Posible causa Solución
La batería se descarga con másrapidez de lo usual.	Temperatura ambientedemasióno bajo.	Deje que la batería alcance poco a poco la temperatura ambiente.

Anomalía Posible causa Solución
La batería no se inclava con un «click» audible.	La lengüeta de la batería está sucia.
Calentimiento considerable del producto o la batería.	Error en el sistemas electrico
Sin funciona de frenado del motor.	La batería está descargada.
	El producto está sobrecARGobreamente.
El producto no desarrolla toda la potencia.	Se ha empleado una batería con muy pocacapacidad.
Rendimiento de corte decresciente	La cucilla o las barras de corte no están afladas.
Los LED de la batería no emiten ninguna indicación	La batería está defectuosa.

Reciclaje

ADVERTENCIA

Riesgo de lesiones por un reciclaje indefinido. Riesgo para la salute debido a escapes de gases liquidos.

No envie baterias danadas bajo ningúnconcepto.
Cubra las conexiones con un material no conductor paraatar cortocircuitos.
- Deshágase de las baterías de tal forma que no terminen en manos de niños.
- Elimine la bateria en su Hilti Store o dirijase a suEmpresa de desechos.

Los productos Hilti está fabricados en su mayor parte con materiales reutilizables. La condidión para dicha reutilización es unaSeparatedade los materiales. En muchos Paies, Hilti recoge las herramrientas usadas para su recuperación. Pregunte al Servicio de Atencion al CLIENTe Hilti o a su asesor de ventas.

No deseche las herramentas electricas, los aparatos electricos ni las baterias+junto con los residuos domesticos.

Garantía del fabricante

• Si tiene alguna consulta acerca de las conditiones de la garantía,pongase en contacto con su suscursal local de Hilti.

Más información

Encontrará información adicional sobre manejo,技术水平, medioambiente y reciclaje en el singular enlace: qr.hilti.com/manual/?id=2331869

En este manual de instrucciones también encontrará este enlace en forma de número QR, identific con el símbalo.

Segurarca noesto de trabajo

Segurarca no posto de trabajo

Incluido no fornecimiento

Substituir a placado cortado.

CUIDADO
