MANUAL DE USUARIO HSF 824 G SS TEKA

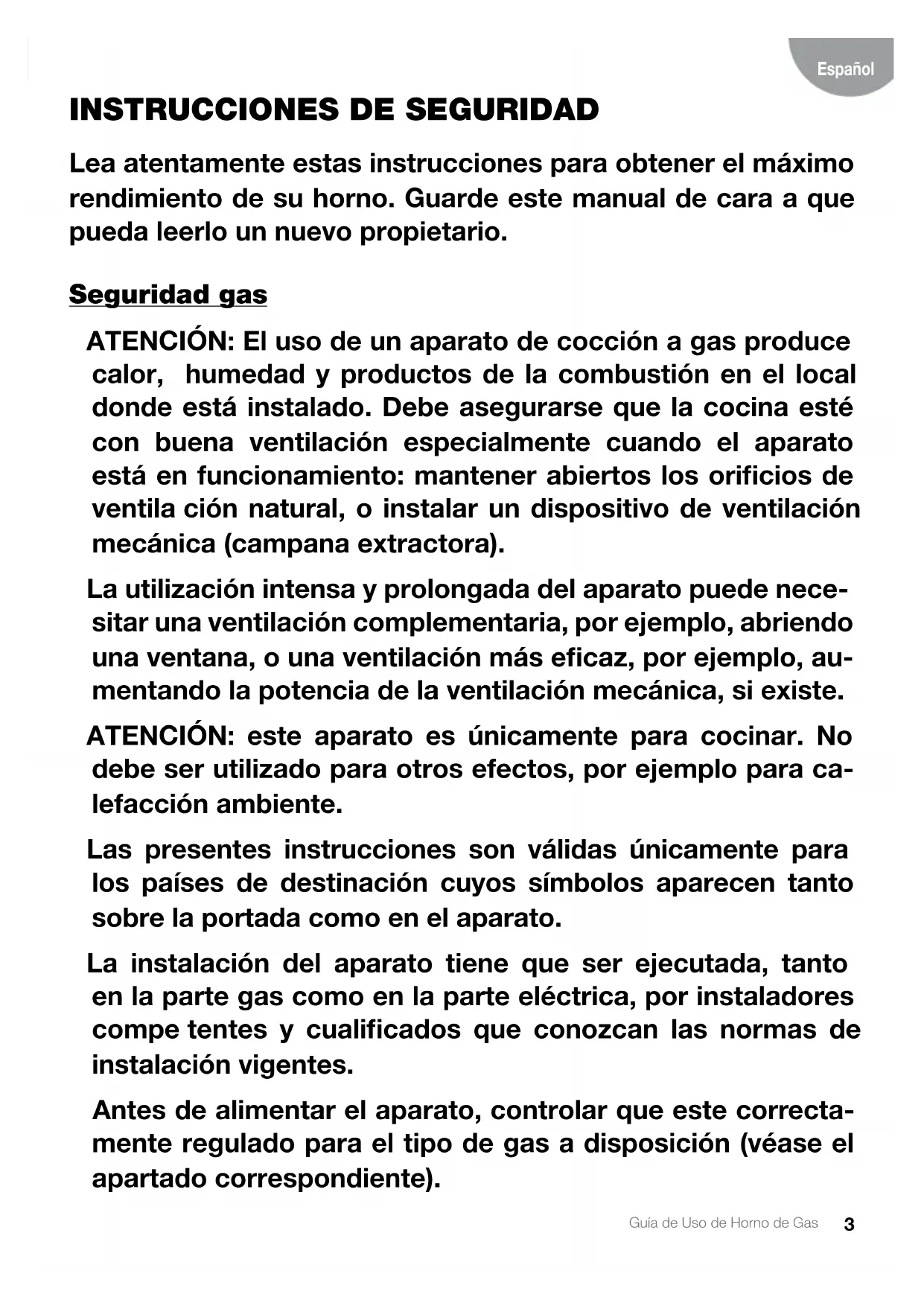

INSTRUCCIONES DE SEGURIDAD

Lea atentamente estas instrucciones para obtener el máximo rendimiento de su horno. Guarde este manual de cara a que pueda leerlo un nuevo propietario. Seguridad gas

• ATENCIÓN: El uso de un aparato de cocción a gas produce calor, humedad y productos de la combustión en el local donde está instalado. Debe asegurarse que la cocina esté con buena ventilación especialmente cuando el aparato está en funcionamiento: mantener abiertos los orificios de ventila ción natural, o instalar un dispositivo de ventilación mecánica (campana extractora).

• La utilización intensa y prolongada del aparato puede nece- sitar una ventilación complementaria, por ejemplo, abriendo una ventana, o una ventilación más eficaz, por ejemplo, au- mentando la potencia de la ventilación mecánica, si existe.

• ATENCIÓN: este aparato es únicamente para cocinar. No debe ser utilizado para otros efectos, por ejemplo para ca- lefacción ambiente.

• Las presentes instrucciones son válidas únicamente para los países de destinación cuyos símbolos aparecen tanto sobre la portada como en el aparato.

• La instalación del aparato tiene que ser ejecutada, tanto en la parte gas como en la parte eléctrica, por instaladores compe tentes y cualificados que conozcan las normas de instalación vigentes.

• Antes de alimentar el aparato, controlar que este correcta- mente regulado para el tipo de gas a disposición (véase el apartado correspondiente).4 Guía de Uso de Horno de Gas

• Antes de ejecutar el mantenimiento o la limpieza desconec- tar eléctricamente el aparato y esperar a que se enfríe.

• ATENCIÓN: las partes accesibles pueden ponerse muy ca- lientes durante el empleo. Los niños deben ser mantenidos a distancia.

• El uso de un aparato de gas requiere un cambio regular de aire. Asegurarse de que la realización de la instalación cum- pla con lo que figura en el apartado correspon diente.

• El uso prolongado del aparato de gas puede necesitar una ventilación suplementaria (apertura de una ventana o au- mento de la aspiración forzada).

• Para las posibles intervenciones de reparación, dirigirse siempre a un Centro de asistencia técnica autorizado y exi- gir recambios originales. Las reparaciones efectuadas por personal no competente pueden ocasionar daños.

• El presente producto está destinado a la cocción y calenta- miento de los alimentos, no utilizarlo para otras finalidades.5 Guía de Uso de Horno de Gas Español seguridad eléctrica

• Para la conexión del horno a la red eléctrica, el instala- dor debe utilizar un cable de alimentación tipo H05RR-F, H05SS-F o H07RN-F. El esquema de conexión se muestra en la figura.

• El horno debe conectarse siempre a una buena toma de tie- rra de acuerdo a la normativa vigente.

• La conexión debe realizarse a través de un interruptor omni- polar, adecuado a la intensidad a soportar y con una apertu- ra mínima entre contactos de 3 mm para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor.

• Este interruptor se puede sustituir por una clavija de enchu- fe, siempre que pueda estar accesible en un uso normal.

• Cualquier manipulación o reparación del aparato, incluida la sustitución del cable de alimentación, debe realizarse por personas del Servicio de Asistencia Técnica autoriza- do usando repuestos originales. Las reparacio nes o mane- jo realizado por otras personas pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.

• Desconecte su horno cuando esté averiado.

• En hornos combinados con encimera, sólo se podrán mon- tar las recomendadas por el fabricante. Figura6 Guía de Uso de Horno de Gas Seguridad para los niños

• Impida que los niños se acerquen al horno durante el coci- nado, ya que se alcanzan temperaturas elevadas.

• Los niños menores de 8 años deben permanecer alejados a menos que estén bajo supervisión permanente. Los niños no deben jugar con el aparato.

• Vigilar niños y personas no autosuficientes, durante todo el tiempo para que no toquen superficies calientes y no estén cerca del aparato encendido. Seguridad en el uso del horno

• Este aparato ha sido concebido para ser usado en un am- biente domestico y de modo no profesional. Debe ser utili- zado por personas adultas y conscientes.

• El horno siempre tiene que funcionar con la puerta cerrada.

• Sólo utilice el horno cuando esté instalado en el interior del mueble (Ver apartado Instalación del horno).

• La bandeja y la parrilla poseen un sistema para facilitar su extracción parcial y manipular los alimentos.

• Durante el uso el aparato se calienta, emplee guantes de protección cuando quiera mani obrar dentro de él y evite to- car los elementos de calentamiento del interior del horno.

• En caso de falta de energía eléctrica el horno se debe apa- gar.7 Guía de Uso de Horno de Gas Español Limpieza y mantenimiento

• Debe desconectar el aparato de la red eléctrica para reali- zar cualquier intervención.

• No utilizar limpiadores abrasivos ni aparatos limpiadores a vapor o agua a presión.

• La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

• Antes de sustituir la lámpara, asegúrese primero que el hor- no está desconectado de la red eléctrica para evitar la posi- bilidad de choques eléctricos. Este aparato cumple con las siguientes directivas: 2006/95/CE 2004/108/CE 89/109/CE 2009/142/CE ex 90/396/CE 2009/125/CE 2011/65/EU8 Guía de Uso de Horno de Gas Antes del Primer Uso Otras Instrucciones Importantes Embalaje Ecológico Por el proceso de fabricación, puede haber en el horno restos de grasas y otras impurezas, para eliminarlos proceda como sigue:

• Retire todos los elementos del embalaje, in- cluido el plástico protector si lo lleva.

• Conecte su horno en función , a 200 ºC y durante 1 hora. Para ello consulte la Guía Rá- pida de Uso que acompaña a este manual. El horno siempre tiene que funcionar con la puerta cerrada

• El fabricante no se responsabiliza de un uso que no sea para la preparación de alimentos de forma doméstica.

• No guarde aceites, grasas ni materiales infla- mables en el interior, ya que puede ser peli- groso si pone el horno en funcionamiento.

• No se apoye ni se siente en la puerta abierta, podría dañarla además de poner en peligro su seguridad.

• No recubra el fondo del horno con hojas de papel de aluminio a fin de no cerrar las ranu- ras previstas ni alterar el regular intercambio térmico ya que puede afectar al cocinado, dañar el esmalte de la cavidad y el interior del mueble de su cocina. El embalaje está realizado con materiales total- mente reciclables y pueden ser aprove chados nuevamente. Consulte con su admi nis tración municipal sobre las normas locales para retirar estos materiales. ATENCIÓN: El símbolo en el producto o en el emba- la je, indica que este aparato no se puede tratar como un desperdicio normal del ho- gar. Usted debe entregarlo al punto de reco-

• Enfríelo abriendo la puerta, de esta forma se ventila no quedando olores en su interior.

• Tras el enfriamiento, limpie el horno y los ac- cesorios. Durante este primer funcionamiento, se produ- cen humos y olores por lo que se debe asegu- rar una buena ventilación de la cocina.

• Para cocinar cualquier alimento, introduzca la bandeja o parrilla en las guías laterales de la cavidad interior.

• No deposite recipientes ni alimentos en el fondo del horno, emplee siempre las bande- jas y parrilla.

• No vierta agua en el fondo durante el funcio- namiento, ya que puede dañar el esmalte.

• Durante el cocinado abra la puerta lo menos posible, así reducirá el consumo de energía.

• En cocinados con un alto contenido de lí- quidos es normal que se produzcan algunas condensaciones en la puerta.

• Limpie el interior del horno para eliminar restos de grasa o alimentos, los cuales en posterio- res cocinados desprenderán humos y olores o provocarán la aparición de manchas. lección de equipos eléctricos y electrónicos para su reciclaje. De esta forma usted ayudará a evitar posi- bles consecuencias negativas para el am- biente y la salud pública por una incorrecta manipulación. Para obtener información más detallada so- bre el reciclado del aparato, póngase en con- tacto con la administración de su ciudad, con el servicio de desechos del hogar o con el establecimiento donde compró el producto.9 Guía de Uso de Horno de Gas Español Descripción del horno

Salida de aire de refrigeración

Resistencia de Grill

Mando selector de funciones

Guía de Uso de Horno de Gas Funciones del horno SOLERA Calor sólo desde la parte inferior. Especial para asados. Puede usarse para cualquier pieza, in- dependientemente de su tamaño.

Distribuye el calor que proviene de la parte in- ferior del horno. Adecuado para asados y pas- telería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado. DESCONGELACIÓN Esta función es apropiada para desconge- laciones suaves de alimentos. En especial aquellos que son consumidos sin calentar, por ejemplo cremas, pastas, tartas, pasteles, etc. ATENCIÓN: Todas las cocciones se deben efectuar con la puerta del horno cerrada.

DESCONEXIÓN DEL HORNO

GRILL Gratinado y asado superficial. Permite el dora- do de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.

Permite el asado uniforme al mismo tiempo que dora superficialmente. Ideal para parrilla- das. Especial para piezas con gran volumen como aves, caza... Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos o grasa. INFORMACIÓN Para una descripción de uso de cada una de las funciones, consulte la guía de cocinados incluida en su horno. Símbolos del selector de funciones Modelo HSF 924/82411 Guía de Uso de Horno de Gas Español Manejo del horno

ENCENDIDO Y REGULACIÓN

DEL QUEMADOR DEL HORNO

Para realizar una maniobra correcta de encen- dido, atenerse fielmente a las siguientes indi- caciones:

• Abrir taxativamente la puerta del horno.

• Pulsar y girar el mando del termostato en el sentido contrario a las agujas del reloj hasta la posición de máxima temperatura. Mante- niendo oprimido el mando, el micro interrup- tor que se encuentra en la parte trasera del mismo ocasionará una serie de chispas en la bujía de encendido que enciende el quema- dor.

• Una vez encendido cerrar la puerta con mu- cho cuidado.

• Mantener oprimido el mando unos 10 se- gundos a fin de permitir que el calentamiento del termopar colocado en le quemador man- tenga automáticamente encendida la llama (controlar a través de las ranuras que se en- cuentran en el fondo).

• Si después de más o menos 10 segundos el quemador no está encendido interrumpir la maniobra y esperar por lo menos un minuto antes de volver a probar el encendido (man- teniendo siempre la puerta abierta).

• Una vez efectuado el encendido, girar el mando del termostato en el nivel deseado.

• Introducir la bandeja a una altura media para mejores resultados.

• Una vez terminada la cocción, apagar el que- mador girar el mando del termostato en el sentido de las agujas del reloj hasta la posi- ción de cero.

• En el caso de una extinción casual de la lla- ma del quemador, no intentar el re encendido por un minuto por lo menos.

USO DEL GRILL ELÉCTRICO

Presionar y girar el mando termostato en senti- do horario hasta la posición indicada (grill). Se aconseja calentar el grill por lo menos 5 mi- nutos antes de introducir la vianda. Colocar la vianda que se debe grillar sobre la parrilla apropiada o en una bandeja para horno con bordes bajos. La parrilla se debe poner en el escalón más alto (en función del volumen del alimento que se debe cocinar), en cambio la bandeja que sirve para recoger los residuos de grasa se debe ubicar en el escalón sucesivo. En base al tipo de vianda (ejem. carnes, pesca- do, carnes blancas, etc.) es necesario girar la vianda para que la misma esté expuesta a los rayos infrarrojos en ambos lados. La cocciòn con el grill no debería superar los 30 minutos. ATENCIÓN: El grill no funciona cuando está selecciona- da la función gas del horno.12 Guía de Uso de Horno de Gas

SELECCIÓN DE FUNCIONES

• Girado en sentido contrario a las agujas del reloj, permite la activación de la iluminación interior del horno.

• Girado en sentido horario permite el funcio- namiento de la turbina en las funciones de solera y grill.

• En la posición inferior permite el funciona- miento de la turbina, para la función de des- congelación.

CONTADOR DE MINUTOS DEL HORNO

Para utilizar el contador de minutos es nece- sario cargar el dispositivo sonoro girando el mando una vuelta completa en sentido horario, y después regresar hacia atrás hasta el tiempo deseado (max. 120 minutos). Una vez trans- currido el tiempo predeterminado, comienza a funcionar el avisador acústico. ATENCIÓN: En el momento de la señal acústica, el con- tador de minutos no interrumpe el funciona- miento del horno. ATENCIÓN: El aparato está dotado de un motor para el enfriamiento de los componentes internos. Dicho dispositivo se enciende automática- mente con cualquier tipo de utilización del horno y se mantiene funcionando hasta al- canzar una temperatura por debajo de un límite determinado aun después de haber apagado el horno. En caso de falta de ener- gía el horno se debe apagar. Si detecta algún problema en el motor de refrigeración apague el horno y di- ríjase al Servicio de Atención al cliente.13 Guía de Uso de Horno de Gas Español Tabla de características Aparato de categoría II2H3+ Clase CLASE 3 Países de Destino CHILE, EAU, MÉXICO ECUADOR,

TURQUÍA, UE VENEZUELA

Tensión de alimentación V 220-240 127 110 Potencia eléctrica kW 2,1 2,0 1,75 Consumo eléctrico A — 15,7 — Potencia de grill eléctrico W 2000 1900 1650 Gas G30/31 G20 Presión de alimentación mbar 28-30/37 20 Horno Grill Horno Grill Potencia kW 4 — 4 — Ø Inyector 1/100 mm 95 — 150 — Capacidad nominal kW 4 — 4 — Capacidad térmica del quemador Kj/h — 14.400 — — Consumo reducido k 1,3 — 1,3 — Consumo nominal g/h-m3/h 290 — 0,38 — Entiéndase por G30/G31 como Gas L.P. y por G20 como Gas Natural. PRESIÓN NORMAL: Gas L.P.: 2,75 kPa (27,5 mbar) Gas Natural: 1,76 kPa (17,6 mbar)14 Guia de Utilização de Forno a Gás
