MANUAL DE USUARIO HVG7W4SB HOOVER

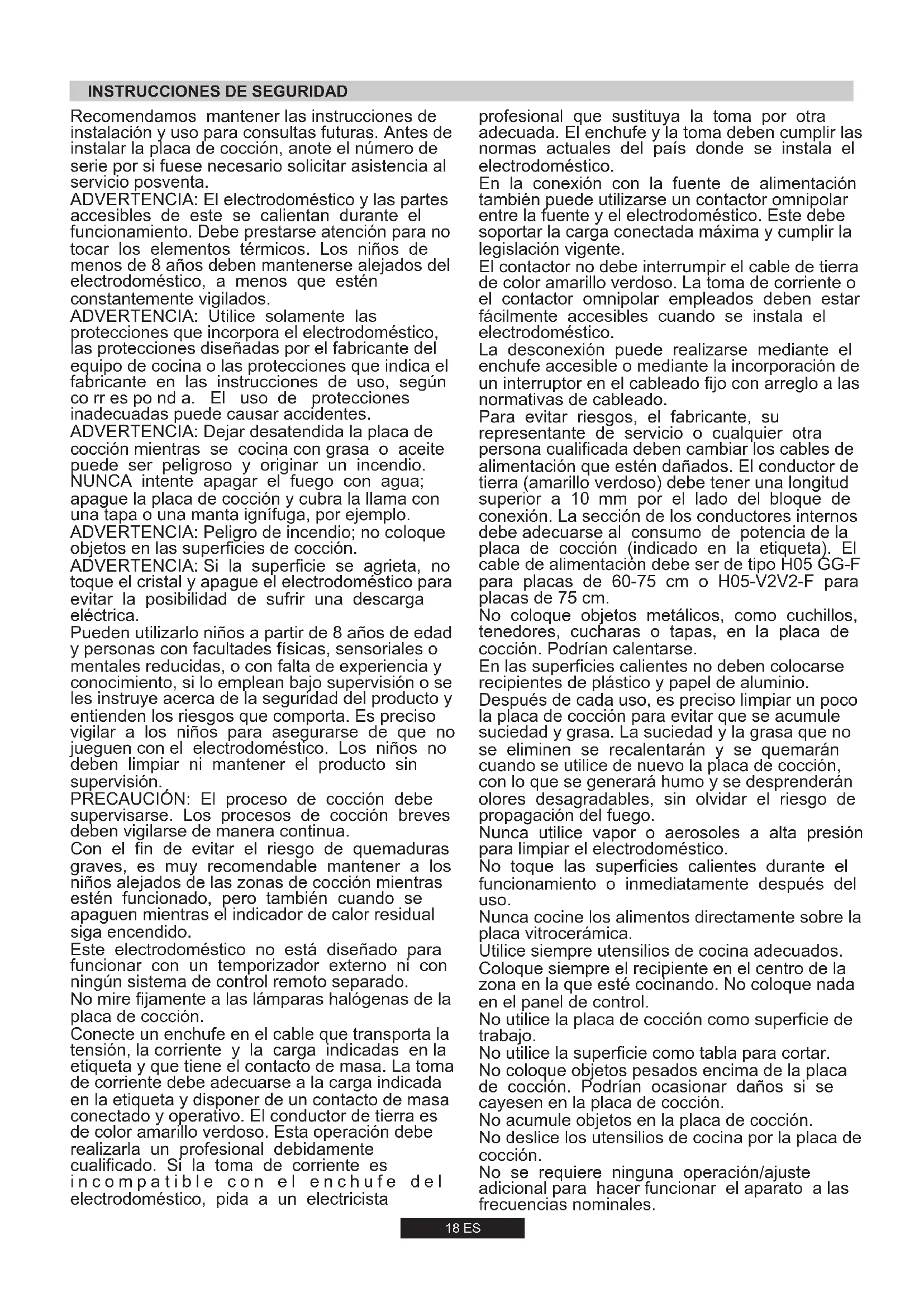

INSTRUCCIONES DE SEGURIDAD
Recomendamosmantenerlasinstrucionesde instalacion y uso para consultas futuras.Antes de instalar la placadecoccion,anote el numero de seriespor si fuese necessario solicitar asistencia al serviceo posventa.
ADVERTENCIA: El electrodomestico y las partes accesibles de este se calientan durante el funciona. Debe prestarse atencion para no tocar los elementos termicos. Los niños de menos de 8 años deben mantenerse alejados del electrodomestico, a menos que esten constantemente vigilados.
ADVERTENCIA: Utilice solamente las protecciones que incorpora el electrodomestico, las protecciones diseñadas por el fabricante del equipo de casa o las protecciones que indica el fabricante en las instrucciones de uso, según co rr es po nd a. El uso de protecciones inadequadas pueda causar accidentes.
ADVERTENCIA: Dejar desatendida la placacoccion,mientras se cocina con grasa o aceitepuede ser peligroso y originar un incendido. NUNCA intente apagar el fuego con agua;apague la placacocccion y cubra la llama conuna tapa o una manta ignifuga, por exemple.
ADVERTENCIA: Peligro de incendio; no colque objetos en las superficies de cocción.
ADVERTENCIA: Si la superficie se agrieta, no toque el cristal y apague el electrodomestico para evaporar la posibiliad de sufrir una descarga electrica.
Puede utiliser noños a partir de 8 años de edad y personas con facultades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si lo emplean bajo supervisión o se lesinstruye acerca de la seguridad del producto y entienden los riesgos que comporta. Es preciso vigilar a los noños para asegurarde que no juguen con el electrodométrico. Los noños no deben limpar ni mantener el producto sin supervisión.
PRECAUCION: El proceso de cocciencia debe supervisarse. Los procesos de cocciencia breves deben vigilarse deforma continua.
Con el fin deatar el riesgo de quemaduras graves, es muy recomendablemanteneralos niños alejados delas zonas de cocción,mrientesténfuncionado, pero también cuando se apaguen,msteadaselindicadorde calorresidual sigaencendido.
Este electrodomestico no está Diseño para funcional con un temporizador externo ni con ningún sistemas de control remoto separado.
No mire fisamente a las lamparas halogenas de la placacde coccion.
Conecte un enchufe en el cable que transporte la tensión, la corriente y la energia indicadas en la etiqueta y que tiene el contacto de masa. La toma de corriente debe adecuarse a la energia indicada en la etiqueta y disponible de un contacto de masa conectado y operativo. El conductor de tierra es de color amarillo verdoso.Esta operation debe realizarla un profesional debidamenteequalificado. Si la toma de corriente isincompatible con el enchufedelelectrodomestico, pida a un electricista
profesional que sustituya la toma por othera adecuada. El enchufe y la toma deben cumplir las normas actuales del pais donde se instala el electrodomestico.
En la conexión con la fuente de alimentación también puede utiliser un contactor omnipolar entre la fuente y el electrodométrico. Este debe soportar la energia conectada Tmaxa y cumplir la legislación vigente.
El contactor no debe interruptir el cable de tierra de color amarillo verdoso. La toma de corriente o el contactor omnipolar empleados deben estar fácilmente accesibles cuando se instalal electrodomestico.
La desconexión可以选择 realizarse el enchufe accesible o mediate la incorporación de un interruptor en el cableado bajo concretio a las normativas de cableado.
Para evaporar riesgos, el fabricante, surepresentante de service oequalquierotrapersona qualificada deben携带los cables delalimentacion que estendanados. El conductor detierra (amarillo verdoso)Debe tener una longitudsuperior a 10mm por el lado del bloque deconexion.La seccion de los conductores internodesbade adecuarse alconsumo de potencia delplaça de coccion (indicado en la etiqueta).El cable de alimentaciondebeserde tipo H05 GG-Fpara placas de 60-75cm o H05-V2V2-F paraplacas de 75~cm
No coloque objetos metálicos, como cuchillos, tenedores, cuccharas o tapas, en la plaza de coccción. Podrián calentarse.
En las superficies calientes no deben colocarse recipientes de plástico y papel de aluminio.
Después de cada uso, es preciso limpiar un poco la placá de coccción para evitar que se acumule suciedad y grasa. La suciedad y la grasa que no se eliminen se recalentarán y se quemarán cuando se utilizes de nuevo la placá de coccción, con lo que se genera humano y se desprésderán olores desagradables, sin olvidar el riesgo de propaganda del fuego.
Nunca utilise vapor o arosoles a alta presión para limpar el electrodométrico.
No toque las superficies calientes durante el funciona o inmediamente antes del uso.
Nunca cocine los alimentos directamente sobre la placac vitroceramica.
Utilice sempre utensilios de casa adequados.
Cologne sempre el recipiente en el centro de la zona en la que esté cocinando. No cologne nada en el panel de control.
No utilise la placac de cocci on como superficie de trabajo.
No utilise la superficie como tabla paraURT. No coloque objetos pesados encima de la placadecocción.Podrian occasionar daños si secayesen en la placadecocciación.
No acumule objetivos en la placac de cocccion.
No deslice los utensilios de cocina por la placac de cocccion.
No se requiere Ninguna operacion/ajuste adicondional para hacerFuncionar el aparato a las Frequencias nominales.
1. INSTRUCCIONES PARA EL INSTALADOR
LA INSTALACION DE UN ELECTRODOMESTICO PUEDE SER UNA OPERATION QUE PUEDE AFFECTAR GRAVEMENTE A LA SEGURIDAD DEL USUARIO SI NO SE REALIZA ADECUADAMENTE. POR ELLO ES UNA TAREA QUE HA DE REALizar UNA PERSONA AUTORIZADA Y CUALIFICADA QUE PUEDA HACER LA INSTALACION DE ACUERDO CON LA NORMATIVA TECNICA EN VIGOR. EN CASO DE DESATENDER ESTA ADVERTENCIA Y QUE QUIEN REALICE LA INSTALACION NO SEA UNA PERSONA CUALIFICADA, EL FABRICANTE NO ASUME RESPONMSABILIDAD ALGUNA POR POSIBLES FALLOS TECNICOS DEL PRODUCTO DERIVEN O NO EN DANOS MATERIALES O PERSONALES.
1.1. INTEGRACION
La plac aye instalarse en qualquier superficie que sea resistente al calor a 100^ y cuyo grosor sea de entre 25 y 45 mm.Las dimensiones para el corte de la superficie y la inclusiOn de la plac se muestran en la Figura 2.
En caso de haber espacio entre la placacn incrustada y la cavidad inferior, ha de colocarse una separacion divisoria hecha de un material aislante (madera o similar) (Figura 2).
Si la plac se coloca entre dos armarios, la distancia entre laquia y el armario ha de ser de al menos 17 cm (60 cm) o 25 cm (75 cm) (vease Figura 2); cuando que la distancia entre la plac y la pared posterioriene que ser de al menos 70 mm.
La distancia entre la placía y otra unidad o electrodométrico que tengá encima (por exemple, el extractor) tiene que ser superior a 70 cm (Figura 4).
Los objetivos metalicos del cajón peuvent alcanzar temperatasas elevadas debido a la recirculación del aire. PorARRY, se recomienda utiliser un panel de madera intermedió.
Importante el diagrama de la figura 1 muestra como ha de aplicarse el sellado.
La plac se encaja con las sujecciones proportionadas utilizingos los agujeros de la base de la unidad.
Cuando se colque una placá de 60 cm o 75 cm sobre un horno, el honro ha de tener un sistema de refrigeración por ventilador.
1.2.UBICACIONIDEAL
Este aparato debe ser instalado segun normativa vigente yutilido en un espacio lo suficientmente ventilado. Lea las instrucciones antes de instalar o de utiliser este aparato.
Un electrodométrico que funciona con gas produce calor y humedad en la zona en la que se coloca. Porarlo ha de asegurarse una buena ventilación asi como conductos de ventilación natural o extractores de gran potencia. La realización intensa y prolongada del
electrodométrico pueda requisir una ventilación adicional tal como estar una ventsa oacular la velocidad del ventilador electrico si dispone de uno.
Si no pueda instalar una campana extractora debe disponible de un ventilador electrico en la pared exterior o en la ventsa para que se formen corrientes de aire en la zona.
El ventilador electrico tiene que poderCambiar el aire de la cocina entre 3 y 5 vezes en una hora. El instalador ha de tener en cuenta los estandares naciales pertinentes.
2.1. CONEXION ELECTRICA
Comprobar la placat informativa situada en la parte exterior de la
unidad para asegurar que el voltaje de entrada es el adecuado.
Antes de la connexion compruebe la toma de tierra.
Por ley este electrodomesticoiene que tener toma de tierra. En caso de no cumplirse este requisito el Fabricante no se responsabiliza de daños personales o materiales. Si no se adjunta enchufe uno conoce un enchufe adequado con la energia indicada en la plaza de información. El cable de la toma de tierra es verde/amarillo. El enchufeiene que estar siempre accesible.
Cuando la Cocina se conecta directamente a la corriente electrica ha de instalarse también un cortacircuitos.
Si el cable está dornado le corresponde a una persona autorizada su sustitución paraatarvasposiblesriesgos.
El cable de la toma de tierra (verde o amarillo) tiene que tener una longitudinal minima de 10 mm más que los cables neutro y de corriente. La sección del cable realizada tiene que tener la dimisión correcta según la potencia que requiera la plac.
Compruebese la plac de informacion para informacion sobre suministro eletrico y aseguresse de que el cable electrico es del tipo3x0.75 mm² H05 GG-F para placas de 60-75 cm o H05-V2V2-F para placas de 75 cm.
Los medios de desconexión deben ser incorporedos en el cabledo fijo en conformidad con las reglas del cableado.
Si una unidad no dispone de cable electrico y un enchufe, y no dispone de otheros medios de desconexión de la red electrica como por exemple una separación de contacto de los polos que proporcione una desconexión total según las conditiones de sobrecarga de voltaje de la categoria III, las instrucciones han de indicar que han de incorporarse al cableado fijo medios de desconexión de acuerdo con las normas de cableado.
2.2. CONEXION DEL GAS
Estas instrucciones son para el personalriallicado,la instalacion del equipo ha de hacer de acuero con los estandares naciones de aplicacion.Solo para el Reino Unido: por leu la instalacion/conexion del gasiene querealizarlo un instalador "Corgi" autorizzato).
Todo loseworks han de realizarse con la corrente desconectada. La placan de informacion de la placamuestra el tipo de gas para el que está diseñada. La connexion con el suministro de gas o el cilindro de gas debe realizarse una vez comprobada la regulación del tipo de gas suministrado. Si no está correctamente regulado véanse las instrucciones en los apartadosesionles parachangiar la configuración del gas.
Para el caso de gas liquido (gas en cilindro)提供优质 reguladores de presión que cumplan los estandares nationales pertinentes.
Utilicense solo tuberias, lavadores y lavadores de sellado que cumplan los estandares nationales pertinentes.
En algunos modelos se proporcióna una conexión cónica para colocar en el momento de la instalación en páises en los que este tipo de conexión es obligatoria; en laImagen 8 seenia como reconcer los differentes temas de conexiones (CY= cilindrica; CO= cónica). En cada caso la parte cilindrica de la conexión Tiene que conectarse a la plac.
Cuando se conecte la placal gas mediente los latiguillos flexibles asegúrese de que la distancia Tmaxima que abarca el latiguillo no exceedes los dos metros.
El tubo flexible se deben instalar de tal forma que no pueda entrada en contacto con una parte móvil de la unidad de la vivienda (por example, un cajón) y no atraviese uno espacio susceptible de bloqueo.
Para evaporar posibles daños en la placata proceda con la instalación como se indica en la secuencia (imagen 6):
1) Como se muestra, montaje de las piezas en la secuencia A:Adaptador cilindrico macho 1 / 2
B: Sello 1 / 2
C: Adaptador de Gas Cónico-Cilindrico Hembra 1/2 o Cilindrico-Cilindrico
2) Ajustar las juntas con la llave inglesia, recuérdese colocar las tuberías.
3) Adjuntar la pieza C al gas realizando una tuberia rigida de cobre o una tuberia flexible de acero.
IMPORTANTE: realizese una comprobacion final de posibles peridas en las conexiones de las tuberias utilizinga una。，soluccion jabonosa.No utilise jamas llamas para dichacomprobacion. Asegurese también que la tuberia flexible nocouldecocar pieza movilalguna de la caldera (porejemplo,la parte inferior) y que no se encuentra en un lugaronde可以更好 dañarse.
Advertencia: si huele a gaserca de la unidad corte el suministro de gas y llamese directamente al technician. No busque la fuga mediante llama directa.
2.3. ADAPTACION DE LA PLACA A DISTINCTOS TIPOS DE GAS
Para adaptar la plac a losDistinctostipsode gas, siganse las instruccionessigueres:
- retire las rejillas y los quemadores
- inserte una llave hexagonal (de 7 mm) en el soporte del quemador (Imagen 7)
- Desenosque el inyector y sustituyase por uno adecuado al tipo de gas que se va a utiliser (vease la tabla del tipo de gas)
2.4. REGULACION DE LA LLAMA MINIMA
Una vez encendidos los quemadores, gire el mando de control al minimo y bajo retire el mando (se pueda retirar con calidad presionando ligeramente).
Con un destornillaspequeño tipo "Terminal"sepuedeajustar el regulador como se muestra en la Imagen 9.Girar el tornillo en el sentido de las agujas del reloj reduje el flujo de gas,mienes que si se gira en sentido contrario el flujo aumenta Utilice este ajuste para lograr una llama deunos 3和4 mmde altura y vuelva a colocar el mando de control.
Cuando el tipo de gas disponible es LPG (Bombona) el tornillo para configurar la llama permanente ha de girarse (en el sentido de las agujas del reloj) hasta el final.
Cuando se realice un nuevo ajuste del gas sustituyase la plac de informacion del gas anterior que figura en la unidad por una (que se proporciona con la plac) adecuada para el tipo de gas para el que esta regulada)
3. UTILIZACION DE LA PLACA INSTRUCCIONES PARA EL USUARIO
La unidadsolepuedeutilizarseparaelfinparaelqueestadeisenado, lacocina casera,yotrosposiblesutilizacionesseconsideraran inadeccuadosypodrnanperligrosos.El Fabricantedeclinatodad responsabildarpandoanosperdidasquepuederivarsedeunautilizacioninadecadua.

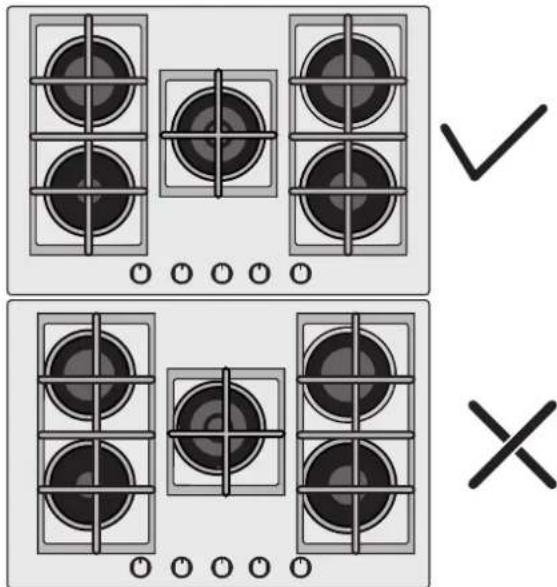

Antes de utiliser el hornillo, asegúrese de que está centroido en el hornillo el perimetro de la rejilla, según se muestra en la ilustración",[sicuya].
En caso de utiliser rejillas de hierro fundido: bajo la misma se indica su posicion. Asegürese de usar la rejilla exacta y en la posicion correcta.
3.1. UTILIZACION DEL QUEMADOR DE GAS
Antes de encender la placá de gas, asegürese de que los quemadores y las tapas de这些东西 se encontrartran correctamente colocados en su posión.
Esta placapdispone de un systemalelectrondoedeencendido del quemador.
Para encender los quemadores, realice lo seguiente:
^ Presione y gire el mando hacía la izquierda hasta el simbolo de llama.
alta y mantengalo presionado durante 5segundos una vez que se encienda.
El sistema de encendido seguirá tenero chispas cuando el mando se mantenga presionado
Advertencia: Si el aparato noiene electricidad para encender el quemador, habra que utilizear una cerilla o un encendedor mediante elsignificante procedimiento:
Acerque una cerilla encendida o un encendedor al quemador
Presione y gire el mando hacía la izquierda hasta el simbolo de llama alta y mantengalo presionado durante 5 días una vez que se encienda.
Advertencia: Enrialquier caso, si el quemador no se enciende despues de 5 segundos,deje deutilizar eldispositivo y espere al menos 1 minuto ante de intentar encender el quemador de nuevo.
CONSEJO GENERAL
Para un mejor resultado la dimensión de la base de la bateria de cucina ha de coincidir con la dimensión del quemador tal y como se indica. Tabla A.
Tabla A
| Tipo de Quemador | Ø bateria (cm) | Potencia (kW) | G20/20 mbar (Metano) | G30/28-30 mbar (LPG) |
| AUX Quemador Auxiliar | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Quemador Semi-rápido | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Quemador Rápido | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
| DC 4 kW Mono | 16 - 26 | 4,00 | 381 l/h | 291 g/h |
| DC 4,2 kW Mono | 16 - 26 | 4,20 NG 4,00 LPG | 400 l/h | 291 g/h |
| DC 4,5 kW Mono | 16 - 26 | 4,50 | 429 l/h | 327 g/h |
En caso de recipientes más(IC) que quemador ha de regulararse con el fin de que la llama no sobrepase la base de la cazuela o sarten. No es recomendable utiliser bacterias con bases concavas o convexas.
ADVENTENCIA: Si un quemador se apaga por accidente, gire el mando hasta la posicion de apagado y no intente volver a encender la llama hasta que transcurra como minimum 1 minuto.
Si con los años los reguladores del gas se endurrecen y resulta dificil girarlos seranecessarylubricarlos.
Esta operaciónsolelaypeedelirizar,unicayexclusivamente, personas del Servicio Tecnico提供优质as.
4. MANTENIMIENTO Y LIMpieZA
Antes de limpiar la placá está tien que estar fría. Desenchufese o (si está conectada directamente) desconecte se de la corriente.
La limpieza y el mantenimiento que debe realizar el usuario no sera realizada por niños sin supervisión.
No utilise jamás detergentes abrasivos y corrosivos, lejía o acidos.
Evite los acidos o sustancias parecidas (zumo de limón, vinagre, etc.) en las secciones lacadas, barnizadas o de acero inoxidable.
Para limpiar las zonas esmaltadas, barnizadas o cromadas realizée agua Templada con jabón o detergente no caustico. Después de limpiarla séquence los quemadores y vuelan a colocarse.
Es importante que los Quemadores secoloquen correctamente. Rejillas cromadas y quemadores
Las rejillas Cromadas y los quemadores tienen tendencia a ponirse oscuros con el uso. Es algo normal e inevitable, pero es algo que no altera en absoluto el funcionaimiento de la placía de cocina.
En todo caso en是我国o centro de service de post-venta能把en encontrar piezas de recambio.
5. SERVICIO TECNICO
Antes de llamar al Servicio Tecnico compruebe lo suiviente:
- que el enchufe está correctamente insertado y que el fusible funciona;
- que no hay problema con el suministro de gas.
Si no pueda identificarse el fallo:
Desenchufe la placano intente averiguarlo-llame al Servicio Tecnico.
6. PROTECCION DEL MEDIOAMBIENTE
Este aparato está certificado conforme a la directiva europea 2012/19/EU sobre aparatos electricos y electrónicos (WEEE). Los dispositivos WEEE contienen sustancias contaminantes (que pueda provocar consecuencias negativas en el medio ambiente) o componentes Basics (que pueda reutilizar). Es importante que dichos dispositivos estén susertos a tratimientos espécíficos para eliminar
y(deschar correctamente todos los contaminantes y recuperar todos los materiales.Cada individuo peutdesempeñar un papel importante a la hora de asegurar que los dispositivos WEEE no se convertan en un problema medioambiental; es esencial seguir的一些as reglasbasicas:
- Los dispositivos WEEE no deben tratarse como residuos dométricos;
- Los dispositivos WEEE debenelligence a los+puntos de recogida especificos gestionados por el municipio o por una société registrada.
En manyos paises,para los WEEE de grandes dimensiones,puede haber disponible un service de recogida a domicilio.Cuando se compra un nuevo aparato, el viejo能把 entregarse al vendedor, que debe adquirirlo gratuitoamente siempre que el aparato sea de tipo equivalente yonga las mismas functiones que el que se ha adquirido.
AHORRANDO Y RESPETANDO EL MEDIO AMBIENTE
Siempre que sea possible, use la tapa para cubrir la sartén. Regule la llama para que no se superponga al diametro de la sartén.
7. DECLARACION DE CUMPLIMIENTO:
El aparato cumple con la Directiva Europea 2009/142/CE (GAD) y, a partir del 21/04/2018, con el Reglamento para Aparatos de Gas 2016/426 (GAR).
Al做不到 el logo(CC marché en este produit, declaramos, bajo{nuestra propia responsabilidad, el complimiento de todos los requisitos europeos en terminos de seguridad, salute y medio ambiente, establescidos en la legislacion de este producto.
Tabla 1
| Placa del quemador | 4 Gas - L1 - STD | 4 Gas - L2 - Diamond | 4 Gas - L3 - Big Rear | 4 Gas - L4 - Big Front | 5 Gas - L5 - Central | 5 Gas - L6 - 4+1 |
| Quemador | AUX/SR/2R | AUX/SR/2R | AUX/SR/R/DC | AUX/SR/R/DC | AUX/SR/2R/DC | AUX/SR/2R/DC |
| Type | PVUH60MF | PVUH60MF | PVUH60MF | PVUH60MF | PVUH75MF | PVUH75MF |
| FFD | Si | Si | Si | Si | Si | Si |
| AUX 1kW | 1 | 1 | 1 | 1 | 1 | 1 |
| SR 1,75 kW | 2 | 1 | 1 | 1 | 1 | 2 |
| R 2,7 kW | 1 | 2 | 1 | 1 | 2 | 1 |
| DC 4 kW Mono | - | - | 1 | - | - | - |
| DC 4,2 kW Mono | - | - | - | 1 | - | 1 |
| DC 4,5 kW Mono | - | - | - | - | 1 | - |
| Entrada nominal de calor | 7,2kW | 8,15kW | 9,45kW | NG 9,65 kW LPG 9,45kW | 12,65kW | NG 11,4kW LPG 11,2kW |
| G20/20 mbar | 686 l/h | 776 l/h | 900 l/h | 920 l/h | 1204 l/h | 1085 l/h |
| G30/28-30 mbar | 524 g/h | 593 g/h | 688 g/h | 688 g/h | 920 g/h | 814 g/h |
| Clase de instalación | 3 | 3 | 3 | 3 | 3 | 3 |
| Voltaje / Frecuencia V / Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz |
| Potencia de entrada | 1 | 1 | 1 | 1 | 1 | 1 |
| Ignisión electrica | Si | Si | Si | Si | Si | Si |
| Dimensión del producto | 595x505x42 | 595x505x42 | 595x505x42 | 595x505x42 | 745x505x42 | 745x505x42 |
Este electrodomestico estapeado para aquellos que no son profesionales, es decir, uso casero.
INSTRUKCJE DOTYCZACE BEZPIECZENSTWA
1.2 LOCALIZACAO ADEQUADA
6. PROTECCAO DO AMBIENTE
La Empresa constructora declina toda responsabilitad derivada de eventuales erros de impresion contents in el presente libro. Se reserva ademas el correcho de realizar las modifications que se consideren utiles a los productos sin comprometer lascharacteristicas esencial es.
