MANUAL DE USUARIO GZC 64300 XB TEKA

EIK. - FIG. 8 EIK. - FIG. 8/A INSTALACIÓN

INSTALACIÓN - INSTALLATION - INSTALLATION

INSTALACIÓN - INSTALLATION - INSTALLATION

EIK. - FIG. 11/A EIK. - FIG. 11/B INSTALACIÓN

DADOS TÉCNICOS RELATIVOS À

G31 37 mbar TENSIÓN TENSION

DESCRIPCIÓN PLACAS DE COCCIÓN

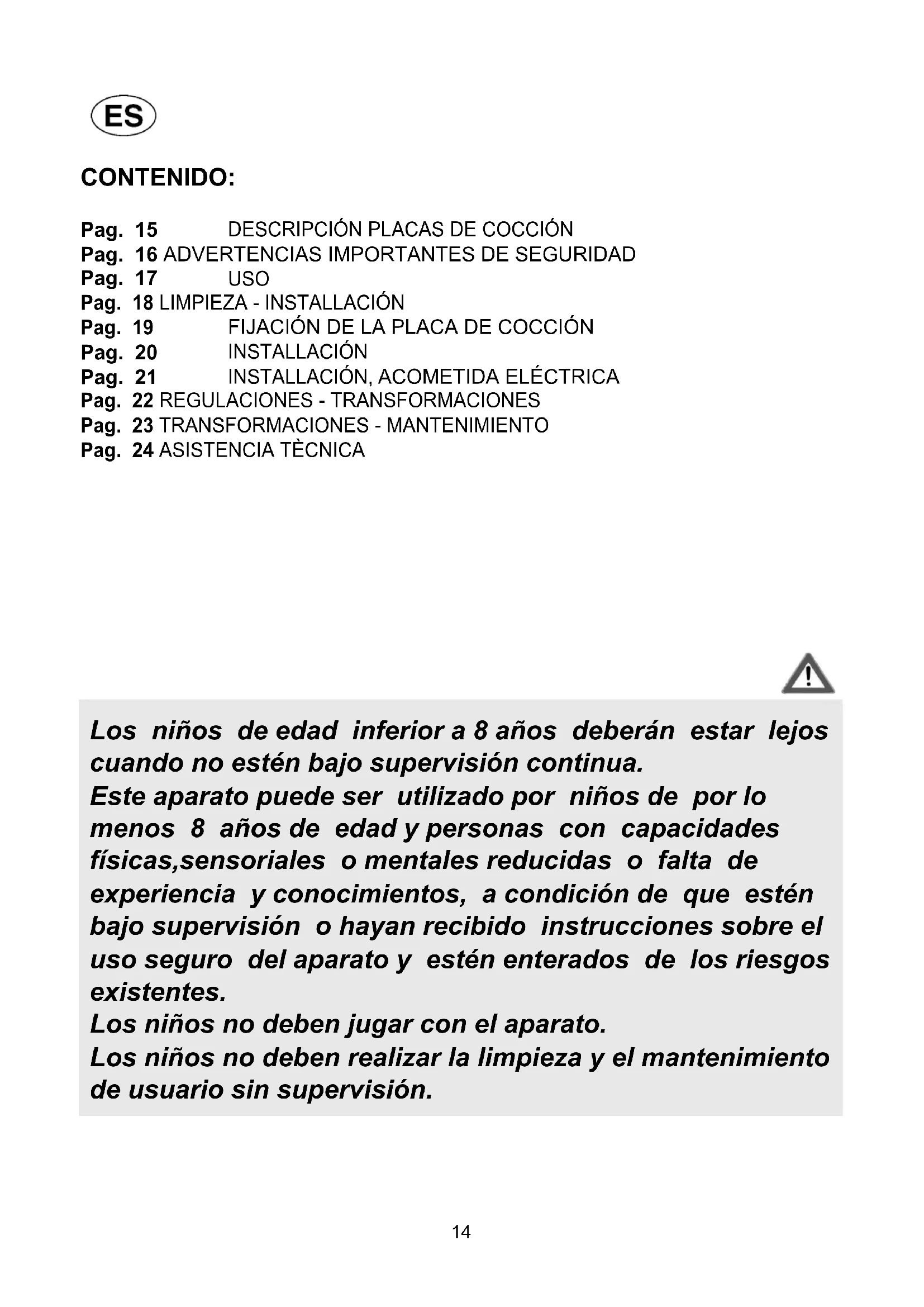

Pag. 16 ADVERTENCIAS IMPORTANTES DE SEGURIDAD Pag. 17 USO Pag. 18 LIMPIEZA - INSTALLACIÓN Pag. 19 FIJACIÓN DE LA PLACA DE COCCIÓN Pag. 20 INSTALLACIÓN Pag. 21 INSTALLACIÓN,

Pag. 22 REGULACIONES - TRANSFORMACIONES Pag. 23 TRANSFORMACIONES - MANTENIMIENTO Pag. 24 ASISTENCIA TÈCNICA Los niños de edad inferior a 8 años deberán estar lejos cuando no estén bajo supervisión continua. Este aparato puede ser utilizado por niños de por lo menos 8 años de edad y personas con capacidades físicas,sensoriales o mentales reducidas o falta de experiencia y conocimientos, a condición de que estén bajo supervisión o hayan recibido instrucciones sobre el uso seguro del aparato y estén enterados de los riesgos existentes. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza y el mantenimiento de usuario sin supervisión.15 1 Quemador ultrarrápido (*DCC AFB) de 4000 W 2 Quemador rápido de 2800 W 3 Quemador semirrápido reducido de 1400 W 4 Quemador semirrápido de 1750 W 5 Quemador auxiliar de 1000 W 7 Botón giratorio mando quemador n.° 1 8 Botón giratorio mando quemador n.° 2 9 Botón giratorio mando quemador n.° 3 10 Botón giratorio mando quemador n.° 4 11 Botón giratorio mando quemador n.° 5 *DCC AFB: Aire de la parte inferior (fig. 13/B) Atención: este aparato ha sido concebido para el uso doméstico, en ambientes domésticos y por parte de sujetos privados.

DESCRIPCIÓN PLACAS DE COCCIÓN

Esta encimera se ha proyectado para ser utilizada sólo como aparato de cocción: cualquier otro uso (como calentar ambientes) tiene que considerarse impropio y peligroso.16

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

ADVERTENCIAS IMPORTANTES

ATENCIÓN: durante el funcionamiento la zona de trabajo se calienta mucho en las zonas de cocción: ¡mantenga alejados a los niños! ●ATENCIÓN: En caso de rotura del vidrio de la placa de cocción: apague de inmediato todos los fuegos y los elementos de calefacción eléctricos, luego desconecte la alimentación del aparato,no toque la superficie del aparato, no utilice el aparato. ●IMPORTANTE: la instalación tiene que efectuarse según las instrucciones del fabricante. Una instalación errónea puede provocar daños en las personas, animales o cosas, frente a los que el fabricante no puede considerarse responsable. ●Si la instalación necesitara modificaciones a la instalación eléctrica doméstica o si se presentara una incompatibilidad entre el enchufe y la clavija del aparato, será necesario que se ocupe de la sustitución personal cualificado profesionalmente. El profesional tendrá que comprobar, especialmente, que la sección de los cables del enchufe sea adecuada a la potencia absorbida por el aparato. ●El uso de un aparato de cocción a gas produce calor y humedad en el local donde ha sido instalado. En consecuencia, es necesario garantizar una buena ventilación del local manteniendo libres de obstáculos las ranuras de ventilación natural (fig. 3) y activando un dispositivo mecánico de ventilación (campana de aspiración o electroventilador fig. 4 y fig. 5). ●El uso intensivo y prolongado del aparato puede requerir una ventilación suplementaria, como la abertura de una ventana, o una ventilación más eficaz aumentando la potencia de la aspiración mecánica existente. ●Si el aparato se usa de manera intensiva y prolongada, puede ser necesaria una aireación suplementaria; en dicho caso, se puede abrir una ventana o mejorar la aireación aumentando la potencia de la aspiración mecánica en caso de haberla. ●No intente modificar las características técnicas del producto, puesto que podría resultar peligroso. ●Si se decide dejar de utilizar este aparato (o sustituir un modelo viejo) antes de llevarlo a desguazar se recomienda inutilizarlo siguiendo la normativa vigente en materia de tutela de la salud y de la contaminación medioambiental prevista en estos casos, anulando las partes que pueden suponer un peligro, especialmente para los niños, que podrían utilizar el aparato fuera de uso para jugar. ●No toque el aparato con las manos o los pies mojados o húmedos. ●No utilice el aparato descalzo. ●El fabricante no puede considerarse responsable por eventuales daños que deriven de usos impropios, erróneos e irracionales. ●Durante e inmediatamente después del funcionamiento, algunas partes de la placa de cocción alcanzan temperaturas muy elevadas: evite tocarlas. ●Tras la utilización de la encimera, asegúrese de que el mando rotativo se encuentra en posición de cierre y cierre la llave principal del conducto de distribución del gas o la llave de la bombona. ●En caso de anomalías de funcionamiento de las llaves de gas póngase en contacto con el servicio de asistencia.

Su uso continuo podría provocar que la zona de los quemadores adquiera un color distinto del original, debido a la temperatura elevada. ●Guarde el Certificado de Garantía o la ficha de datos técnicos junto con el Manual de Instrucciones durante la vida del aparato. Contiene datos técnicos importantes. ● IMPORTANTE: todos nuestros productos son conformes a las Normas Europeas y las enmiendas correspondientes. Por lo tanto el producto es conforme a los requisitos de las Directivas Europeas en vigor referidas a: - compatibilidad electromagnética (EMC); - seguridad eléctrica (LVD); - restricción de uso de ciertas sustancias peligrosas (RoHS); - EcoDesign (ERP. IMPORTANTE: El aparato cumple con las disposiciones de las sub-regulaciones para Directivas Europeas: - Reglamento (UE) 2016/426.17

En la superficie de la placa de cocción hay serigrafiado un esquema sobre cada botón giratorio donde se indica el quemador al que se refiere. Después de abrir la llave de la red del gas o de la bombona del gas, encienda los quemadores como se describe a continuación: ●Eencendido eléctrico automático Presione y haga girar en sentido contrario al de las agujas del reloj el botón giratorio correspondiente al quemador que desea utilizar hasta alcanzar la posición de Máximo (fig. 1). A continuación, presione el mando hasta el fondo, el grifo está equipado con una escala de 9 posiciones, con cada clic la llama se reduce hasta llegar a la posición 1, es decir, el suministro mínimo de gas. ●Encendido quemadores dotados de termopar de seguridad En los quemadores dotados de termopar de seguridad, gire el botón giratorio correspondiente al quemador que desea utilizar en sentido contrario al de las agujas del reloj hasta la posición de Máximo (Posición 9, fig. 1) y presiónelo al advertir un tope. Una vez encendido el quemador, mantenga presionado el botón giratorio durante unos 10 segundos. Luego siga las instrucciones para usar el tap como se explicó anteriormente. En todos los modelos, en caso de que la llama se apague involuntariamente, cierre el botón giratorio del quemador y espere por lo menos 1 minuto antes de intentar encenderlo de nuevo. Cómo utilizar los quemadores Para obtener el máximo rendimiento con el mínimo consumo de gas, es útil recordar lo siguiente: - utilice ollas adecuadas para cada quemador (ver la tabla siguiente y la fig. 2). - Ponga el botón giratorio en la posición de Mínimo una vez alcanzado el punto de ebullición (Posicion 1 fig. 1). - Utilice siempre ollas con tapa. - Utilice solamente recipientes de fondo plano. ADVERTENCIAS: - el encendido de los quemadores con termopares de seguridad solo puede efectuarse cuando el mando se encuentra en la posición de Máximo (Position 9, fig. 1). - En caso de faltar la corriente eléctrica, es posible encender los quemadores utilizando fósforos. - No deje sin vigilancia el aparato durante el uso de los quemadores y asegúrese de que no haya niños a su alrededor. En particular, compruebe que las asas de las ollas estén colocadas correctamente y vigile la cocción de los alimentos que utilizan aceites y grasas, dado que se trata de sustancias fácilmente inflamables. - No utilice espráis cerca del aparato mientras está funcionando. - No coloque las ollas de modo que sobresalgan de los bordes de la placa de cocción. Quemadores Ø Ollas cm Ultra Rápido 24 ÷ 26 Rápido 20 ÷ 22 Semirrápido reducido 16 ÷ 18 Semirrápido 16 ÷ 18 Auxiliary 10 ÷ 14 USO

Máximo suministro de gas

de mínimo suministro de gas18

INSTALACIÓN LIMPIEZA

ATENCIÓN: Antes de efectuar cualquier operación de limpieza, desconecte el aparato de la red de alimentación eléctrica y del gas.

2) ENCIMERA DE TRABAJO

Para mantener brillante la superficie de cristal, es fundamental lavarla después de cada uso utilizando agua jabonosa tibia, aclararla y secarla. Del mismo modo, deben lavarse las rejillas esmaltadas, las tapas esmaltadas “A”, “B” y “C” y las cabezas de los quemadores (ver fig. 6-6/A) y limpiarse las bujías de encendido “AC” y los sensores termopares “TC” (ver fig. 6). Estos componentes no deben lavarse en el lavavajillas. Limpie suavemente con un cepillo pequeño de nylon como se muestra (vea. Fig. 6) y dejar secar completamente. La limpieza debe efectuarse con la placa y sus componentes en frío, sin utilizar esponjas metálicas, productos abrasivos en polvo ni espráis corrosivos. No permita que sus superficies permanezcan en contacto con productos como vinagre, café, leche, agua salina o zumo de limón o de tomate. ADVERTENCIAS: al volver a montar los componentes de la placa, es necesario seguir los siguientes consejos: - compruebe que las fisuras de las cabezas de los quemadores “T” (fig. 6/A) no estén obstruidas por cuerpos extraños. - Asegúrese de que la tapa esmaltada “A”,”B”,“C” (fig. 6 - 6/A) esté colocada correctamente en la cabeza del quemador. Esto se verifica cuando la tapa colocada sobre la cabeza resulta perfectamente estable. - Si la maniobra de abertura y cierre de alguna llave resulta dificultosa, no la fuerce: solicite con urgencia el servicio de asistencia técnica. - La rejillas debe ser colocadas en los pines de centrado apropiados. Verificación de la estabilidad perfecta. - No utilice chorros de vapor para limpiar el aparato.

INFORMACIÓN TÉCNICA PARA EL

PERSONAL ENCARGADO DE LA

INSTALACIÓN La instalación, todas las regulaciones, las transformaciones y las operaciones de mantenimiento listadas en esta parte deben ser efectuadas exclusivamente por personal cualificado. El equipo tiene que instalarse correctamente, con arreglo a las normas en vigor y según las instrucciones del fabricante. El fabricante no podrá ser considerado responsable de los posibles daños causados a personas, animales o cosas por una instalación errónea del equipo. Durante la vida de la instalación, los dispositivos de seguridad o de regulación automática de los aparatos solo podrán ser modificados por el fabricante o por un proveedor debidamente autorizado.

3) INCORPORACIÓN DE LA PLACA

Después de quitar el embalaje externo y todos los embalajes internos de las distintas partes móviles, asegúrese de que la placa se encuentre en perfecto estado. En caso de duda, no utilice el aparato y diríjase a personal cualificado. Los elementos del embalaje (cartón, bolsitas, poliestireno expandido, clavos...) no deben ser abandonados al alcance de los niños dado que constituyen fuentes potenciales de peligro. Para encastrar la placa, es necesario efectuar un corte en la encimera del mueble modular de las medidas indicadas en la fig. 7 y asegurarse de respetar las medidas críticas del espacio en el que debe instalarse el aparato (ver fig. 7 y 8). El aparato ha sido clasificado como producto de clase 3, por lo que está sujeto a todas las prescripciones previstas por las normas destinadas a estos aparatos.19

4) FIJACIÓN DE LA PLACA DE OCCIÓN

a placa está dotada de una junta especial queimpide cualquier tipo de infiltración de líquidos enel mueble. Para aplicar correctamente esta junta,es necesario atenerse escrupulosamente a lassiguientes instrucciones:- quite todas las partes móviles de la placa decocción.- Corte la junta en 4 partes de la longitudnecesaria para colocarla en los 4 bordes delcristal.- Vuelque la placa de cocción y coloquecorrectamente el lado adhesivo de la junta “E”(ver fig. 11/A debajo del borde de la misma demanera que el lado externo de la junta coincidaperfectamente con el borde perimétrico externodel cristal. Los extremos de las tiras debenencajar sin solaparse.- Pegue la junta al cristal de modo uniforme yseguro presionándola con los dedos.- Coloque los ganchos en sus respectivasposiciones. Utilice el agujero no. 1 comoreferencia para la posición laterales (fig. 9) y elagujero no. 2 para la posición trasero (ver Fig. 10). - Fije los ganchos "G" por medio de los tornillos"F" (ver Fig. 9/A para laterales, y fig. 10/A paratrasero). - Introduzca la plancha en el agujero del armariode la cocina con una ligera presión para vencerla resistencia de los ganchos (ver Fig. 9/B para laterales, y fig. 10/B para trasero). Vea el diagrama en la página 9.-Para evitar el contacto involuntario con lasuperficie de la caja de la placa sobrecalentadadurante su funcionamiento, es necesario aplicaruna separación de madera bloqueada contornillos a una distancia mínima de 70 mm desdela encimera (ver fig. 7). 4/A) FIJACIÓN DE LA PLACA DE COCCIÓN

La placa está dotada de una junta especial que impide cualquier tipo de infiltración de líquidos enel mueble. Para aplicar correctamente esta junta,es necesario atenerse escrupulosamente a lassiguientes instrucciones:- quite todas las partes móviles de la placa decocción.- Corte la junta en 4 partes de la longitudnecesaria para colocarla en los 4 bordes delcristal.- Vuelque la placa de cocción y coloquecorrectamente el lado adhesivo de la junta “E”(fig. 11/A) debajo del borde de la misma demanera que el lado externo de la junta coincidaperfectamente con el borde perimétrico externodel cristal. Los extremos de las tiras debenencajar sin solaparse.- Pegue la junta al cristal de modo uniforme yseguro presionándola con los dedos.- Coloque la placa de cocción en el orificioefectuado en el mueble y bloquéelo con lostornillos “F” de los ganchos de fijación “G” (verfig. 11).- Para evitar el contacto involuntario con lasuperficie de la caja de la placa sobrecalentadadurante su funcionamiento, es necesario aplicaruna separación de madera bloqueada contornillos a una distancia mínima de 70 mm desdela encimera (fig. 7).

INSTALACIÓN INSTALACIÓN

ATENCIÓN: no apoyar directamente elvidrio sobre el mueble, lo que tiene queapoyarse sobre el mueble es el fondo dela placa de cocción.Precaución: No permita que el vaso (A) Justo estaba sobre la superficie de trabajo. es el fondo de metal“carter” (B) que tiene que estar en contacto con la superficie de trabajo (véase la fig. 11/B).20 INSTALACIÓN REGLAS IMPORTANTES

El instalador debe tener en cuenta que las posibles paredes laterales no deben superaren altura la placa de cocción. Además, la paredtrasera y las superficies adyacentes ycircunstantes a la placa de cocción debenresistir a una temperatura de 90 °C. El adhesivo que une el laminado plástico al mueble debe resistir a temperaturas noinferiores a 150 ºC para evitar que sedesprenda el revestimiento. La instalación del aparato debe cumplir las disposiciones de las normas vigentes. Este aparato no está conectado a un dispositivo de evacuación de los productos dela combustión. En consecuencia, debeconectarse respetando las reglas deinstalación que se han mencionadoanteriormente. Es necesario prestar unaatención particular a las disposicionesaplicables en materia de ventilación yaireación que se citan a continuación.

5) VENTILACIÓN LOCALES

Para garantizar el correcto funcionamiento del aparato, es indispensable que el local en el que se instala estéventilado permanentemente. La cantidad de airenecesaria es la que requiere la combustión normal delgas y la ventilación del local, cuyo volumen no podrá serinferior a 20 m . El aflujo natural del aire debe tener lugar por vía directa a través de aberturas permanentes, efectuadas en las paredes del local que se deseaventilar. Dichas aberturas deben dar al exterior y teneruna sección mínima de 100 cm (ver fig. 3). Debenrealizarse de modo que no puedan quedar obstruidas.También está permitida la ventilación indirecta mediante extracción del aire de los locales contiguos al que se debe ventilar, siempre que se respeten escrupulosamente las disposiciones de las normasvigentes. ATENCIÓN :si los quemadores de la placa de cocción están desprovistos del termopar deseguridad, la abertura de ventilación debe tener unasección mínima de 200 cm

6) UBICACIÓN Y AIREACIÓN

Los aparatos de cocción a gas deben descargar siempre los productos de la combustión por medio de campanas conectadas a chimeneas, a tubos de humos odirectamente al exterior (ver fig. 4). En caso de que nosea posible aplicar la chimenea y siempre que se respeten totalmente las disposiciones relativas a la ventilación mencionadas en las normas vigentes, está permitido utilizar un ventilador instalado sobre una ventana o sobre una pared que dé al exterior, el cual deberá encenderse al mismo tiempo que el aparato (verfig. 5).

7) ACOMETIDA DEL GAS

Antes de conectar el aparato, asegúrese de que los datos de la etiqueta de identificación situada en la parte inferior del cajón sean compatibles con los dela red de distribución del gas. La etiqueta impresa en este manual y la que se encuentra en la parte inferior del cajón indican las condiciones de regulación del aparato: tipo de gas ypresión de funcionamiento. Cuando el gas se distribuye mediante canalización, es necesario conectar el aparato a la instalación de conducción del gas:●Con tubo metálico rígido de acero en conformidad conlas normas vigentes, cuyas uniones deben estarrealizadas con racores roscados según la norma EN10226. ●Con tubo de cobre en conformidad con las normas vigentes, cuyas uniones deben estar realizadas con racores de sello mecánico según las normas vigentes.●Con tubo flexible de acero inoxidable de pared continua, en conformidad con las normas vigentes, con una extensión máxima de 2 metros y junta de sellado según las normas vigentes. Este tubo debe instalarse de manera que no pueda entrar en contacto con las partes móviles del módulo de encastre(por ejemplo cajones) ni atravesar compartimentos enlos que se acumulen objetos. Cuando el suministro del gas procede directamente de una bombona, el aparato, alimentado con un regulador de presión en conformidad con las normas vigentes, debe ser conectado: ●Con tubo de cobre en conformidad con las normas vigentes, cuyas uniones deben estar realizadas con racores de sello mecánico según las normas vigentes. ●Con tubos flexibles de acero inoxidable de pared continua, según las normas vigentes, con una extensión máxima de 2 metros y juntas de sellado según las normas vigentes. Este tubo debe instalarsede manera que no pueda entrar en contacto con las partes móviles del módulo de encastre (por ejemplo cajones) ni atravesar compartimentos en los que se acumulen objetos.21 Para facilitar la conexión del regulador de presiónmontado en la bombona con el portagoma, esaconsejable utilizar un adaptador especial en el tuboflexible. Este tipo de adaptador es fácil de encontrar enel mercado. Una vez efectuada la conexión, asegúrese de su perfecta estanquidad utilizando una solución jabonosa,sin aplicar ninguna llama.●Se recuerda que el racor de entrada del gas del aparatoes roscado 1/2” gas cónico macho según las normasEN 10226.

8) ACOMETIDA ELÉCTRICA

La conexión eléctrica debe efectuarse en conformidad con las normas y lasdisposiciones legales vigentes.- la tensión se corresponda con el valor indicadoen la placa de características y que la sección delos cables de la instalación eléctrica puedasoportar la carga, indicada también en la placade características.- Antes de efectuar la acometida, compruebe quela toma o la instalación esté provista de unaconexión a tierra eficaz según las normas y lasdisposiciones legales vigentes actualmente. Sedeclina toda responsabilidad por lainobservancia de estas disposiciones. Cuando la conexión a la red de alimentación se ha efectuado mediante toma de corriente:

si el cable de alimentación “C” está desprovisto de enchufe (ver fig. 8/A), aplique un enchufenormalizado adecuado para la carga indicada enla etiqueta de identificación. Conecte los cablessegún el esquema de la fig. 8/A prestandoatención para respetar las siguientescorrespondencias:letra L (fase) = cable de color marrón; letra N (neutro) = cable de color azul;símbolo tierra = cable de color verde-amarillo.- El cable de alimentación debe colocarse demanera que no alcance en ningún punto unatemperatura de 90 °C.- No utilice reducciones, adaptaciones oderivadores para efectuar la conexión puesto que podrían provocar falsos contactos y peligrosos sobrecalentamientos.

La toma debe quedar accesible después de efectuar el encastre. Cuando la conexión se ha efectuado directamente a la red eléctrica:

interponga un interruptor omnipolar entre el aparato y la red dimensionado para la carga delaparato, según las normas de instalaciónvigentes.- Recuerde que el cable de tierra no debe serinterrumpido por el interruptor.- Para lograr una mayor seguridad, es posibleproteger también la conexión eléctrica con uninterruptor diferencial de alta sensibilidad. Se recomienda vivamente fijar el cable de tierra de color verde-amarillo a una instalación de tierraeficiente. Antes de efectuar una intervención cualquier sobre la parte eléctrica del aparato, es necesario desconectar absolutamente laconexión a la red. INSTALACIÓN22 REGULACIONES Antes de efectuar cualquier regulación, interrumpa la alimentación eléctrica delaparato. Al terminar las regulaciones o prerregulaciones, los posibles selladosdeberán ser restablecidos por el técnico. La regulación del aire primario no es necesaria en nuestros quemadores.

Regulación del “Mínimo”:- encienda el quemador y ponga el botón giratorioen la posición de “Mínimo” (llama pequeña fig. 1).- Quite el mando giratorio “M” (fig. 12 - 12/A) de lallave, fijado simplemente a presión en la varilla.- El by-pass para el ajuste del caudal mínimo puedeser: lado de la llave (Fig. 12) o en el interior de labarra. En cualquier caso, el ajuste se accedemediante la inserción de un destornilladorpequeño "D" al lado de la llave (Fig. 12), o en elagujero "C" dentro de la llave del gas (Fig. 12/A).- Gire a la derecha oa la izquierda de bypasscorrectamente el ajuste de la llama a la posiciónde alcance limitado.Se recomienda no exagerar la "mínima": unapequeña llama debe ser continua y estable.Volver a montar los componentes correctamente. Se sobreentiende que esta regulación solo debe efectuarse en los quemadores quefuncionan con G20, mientras que en losquemadores que funcionan con G30 o G31 eltornillo deberá bloquearse hasta el fondo (enel sentido de las agujas del reloj).

10) CAMBIO DE LAS BOQUILLAS

Los quemadores pueden adaptarse a distintos tipos de gas montando las boquillascorrespondientes para cada uno de ellos. Paraefectuar esta operación es necesario quitar lascabezas de los quemadores, desenroscar laboquilla (ver fig. 13 - 13/A - 13/B con una llaveadecuada y cambiarla por una boquilla adecuadapara el gas que se desea utilizar.Para acceder al inyector, en quemadoresultrarrápidos con DCC AFB, retire la tapa delinyector "A" (fig. 13/B).Es aconsejable bloquear firmemente la boquilla.Después de realizar los cambios mencionados,el técnico deberá regular los quemadores comose describe en el párrafo 9, sellar los posiblesórganos de regulación o prerregulación ysustituir la etiqueta de identificación por laetiqueta correspondiente a la nueva regulacióndel gas efectuada en el aparato. Esta etiquetaestá incluida en la bolsa de las boquillas derepuesto.Para facilitar la labor del instalador, a continuaciónse ofrece una tabla con los caudales, los caudalestérmicos de los quemadores, el diámetro de lasboquillas y la presión de ejercicio para los distintostipos de gas. Lubricación de las llaves Si un grifo está bloqueado, no forzar y pedir asistencia técnica.23 TRANSFORMACIONES TABLA QUEMADORES GAS PRESIÓN

N.A. *De conformidad con el Reglamento Nº 66/2014 de la UE que se establecen medidas para la aplicación de la Directiva 2009/125/CE, el rendimiento (EEgas quemador) se calculó de acuerdo con la norma EN 30-2-1 última revisión con el G-20. MANTENIMIENTO TIPOS Y SECCIONES DE LOS CABLES DE ALIMENTACIÓN ¡ATENCIÓN! En caso de sustituir el cable de alimentación, el instalador deberá disponer de un conductor de tierra “B” más largo que los conductores de fase (fig. 14) y deberá respetar las advertencias indicadas en el párrafo 8. **DCC AFB: Aire de la parte inferior (fig. 13/B).

n caso de fallo o rotura del cable, retírelo y no lo toque. Es más, deberá desenchufar el dispositivo y no encenderlo. Llame al centro de servicio técnico autorizado más cercano para que solucionen el problema. TIPO DE PLACA DE COCCIÓN TIPO DE CABLE ALIMENTACIÓN MONOFÁSICA Plano a gas H05 RR - F Sección 3 x 0,75 mm

ASISTENCIA TÉCNICA Y PIEZAS DE REPUESTO Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatoseléctricos y electrónicos identificada como (Residuos de aparatos eléctricos yelectrónicos).La directiva proporciona el marco general válido en todo el ámbito de la UniónEuropea para la retirada y la reutilización de los residuos de los aparatoseléctricos y electrónicos. Antes de salir de fábrica, este equipo ha sido probado y puesto a punto por personal experto y especializado a fin de garantizar un óptimo resultado de funcionamiento.Las piezas de repuesto originales solo se encuentran disponibles en nuestros centros de asistenciatécnica y en los puntos de venta autorizados.Toda reparación o puesta a punto que sea necesario efectuar a continuación deberá ser realizada conel máximo cuidado y atención por parte de personal cualificado.Por este motivo, es aconsejable dirigirse siempre al concesionario que ha efectuado la venta o anuestro centro de asistencia más cercano y especificar la marca, el modelo, el número de serie y eldefecto que se ha detectado en el aparato. Los datos del aparato están grabados en la etiqueta deidentificación que se encuentra en su parte inferior y en la etiqueta de la caja del embalaje.Esta información facilitará la localización de las piezas de repuesto adecuadas por parte del asistentetécnico y permitirá garantizar una intervención inmediata y específica. Se aconseja anotar acontinuación estos datos para tenerlos siempre al alcance de la mano:MARCA: .......................................................MODELO: ....................................................SERIE: .........................................................

ADVERTENCIA: EL MANTENIMIENTO DEBE

SER REALIZADO SÓLO Y EXCLUSIVAMENTE

POR PERSONAL AUTORIZADO. Guarde el Certificado de Garantía o la ficha de datos técnicos junto con el Manual de Instrucciones durante la vida del aparato. Contiene datos técnicos importantes.25

6 - i6/A) está posicionada correctamente na
