Tipo de producto	Campana extractora
Marca	Indesit
Modelo	IAEINT 66 LS GR
Dimensiones (Al x An x Pr)	40 x 59,8 x 27-48 cm
Diámetro del conducto de evacuación	12 cm
Tipo de instalación	Aspirante (evacuación exterior) o filtrante (recirculación) con kit de carbón opcional
Filtros	Filtro de grasas metálico (lavable) + Filtro de carbón activo (reemplazable)
Iluminación	LED 2,5 W máx., casquillo E14
Controles	Panel con interruptor de luz, parada del motor, 3 velocidades de aspiración
Alimentación eléctrica	230 V ~ 50 Hz (o según placa de características)
Consumo eléctrico (máx)	Aproximadamente 150 W (valor típico, no especificado)
Peso neto	Aproximadamente 10 kg (estimación)
Nivel sonoro	No especificado, variable según velocidad
Distancia mínima sobre la cocina	50 cm para cocina eléctrica, 70 cm para gas o mixta
Mantenimiento y limpieza	Limpiar con paño húmedo y detergente neutro; filtro de grasas mensual (lavavajillas posible); filtro de carbón cada 4 meses
Seguridad	Desconectar antes del mantenimiento; no usar sin filtro; prohibido para niños menores de 3 años sin supervisión
Piezas de repuesto y reparabilidad	Filtros, bombillas LED E14, cable de alimentación específico; contacto SAV
Información general	Manual descargable; código QR; cumplimiento de normas EN/IEC

Preguntas frecuentes - IAEINT 66 LS GR INDESIT

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 50 cm para una cocina eléctrica y de 70 cm para una cocina de gas o mixta. Si las instrucciones de la cocina especifican una distancia mayor, siga esas.

¿Cómo limpiar los filtros de grasas?

El filtro de grasas metálico debe limpiarse una vez al mes con detergentes no agresivos, a mano o en lavavajillas (ciclo rápido, baja temperatura). El lavado en lavavajillas puede provocar decoloración pero no afecta el rendimiento de filtrado.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 4 meses, o más frecuentemente en caso de uso intensivo. No se puede limpiar ni regenerar.

¿Cómo reemplazar la bombilla de la campana?

Desconecte primero el aparato. Asegúrese de que la bombilla esté fría. Reemplace por una bombilla LED de 2,5 W máx., casquillo E14. Cierre el plafón encajándolo.

¿Puede la campana funcionar en modo recirculación?

Sí, la campana se entrega lista para el modo aspirante (evacuación exterior). Para usarla en modo filtrante (recirculación), debe instalar un kit accesorio que contiene un filtro de carbón activo (no incluido en todos los casos).

¿Qué hacer si la campana no se enciende?

Verifique que no haya corte de corriente, que el enchufe esté conectado y que se haya seleccionado una velocidad. Si el problema persiste, desconecte la campana durante 5 segundos y vuelva a conectarla.

¿Por qué la campana aspira mal?

Asegúrese de que la velocidad seleccionada sea adecuada a la cantidad de humo, que la cocina esté suficientemente ventilada y que el filtro de carbón (en modo filtrante) no esté saturado. Verifique también que el conducto de evacuación no esté obstruido.

¿Puedo usar la campana sin filtro de grasas?

No, nunca debe usar la campana sin el filtro de grasas correctamente montado. Esto podría provocar riesgo de incendio y dañar el aparato.

¿Cómo instalar la campana en versión aspirante?

Conecte la brida de conexión (ubicada en la parte superior de la campana) a un conducto de evacuación exterior de diámetro 12 cm (no incluido). Utilice un tubo lo más corto posible con un mínimo de codos. Si la campana está equipada con un marco de carbón, retírelo.

¿Dónde encontrar el manual de instrucciones?

El manual está disponible gratuitamente en sitios como notice-facile.com. También puede descargarlo mediante el código QR o en el sitio docs.ingesit.eu (verifique la ortografía exacta en su manual).

MANUAL DE USUARIO IAEINT 66 LS GR INDESIT

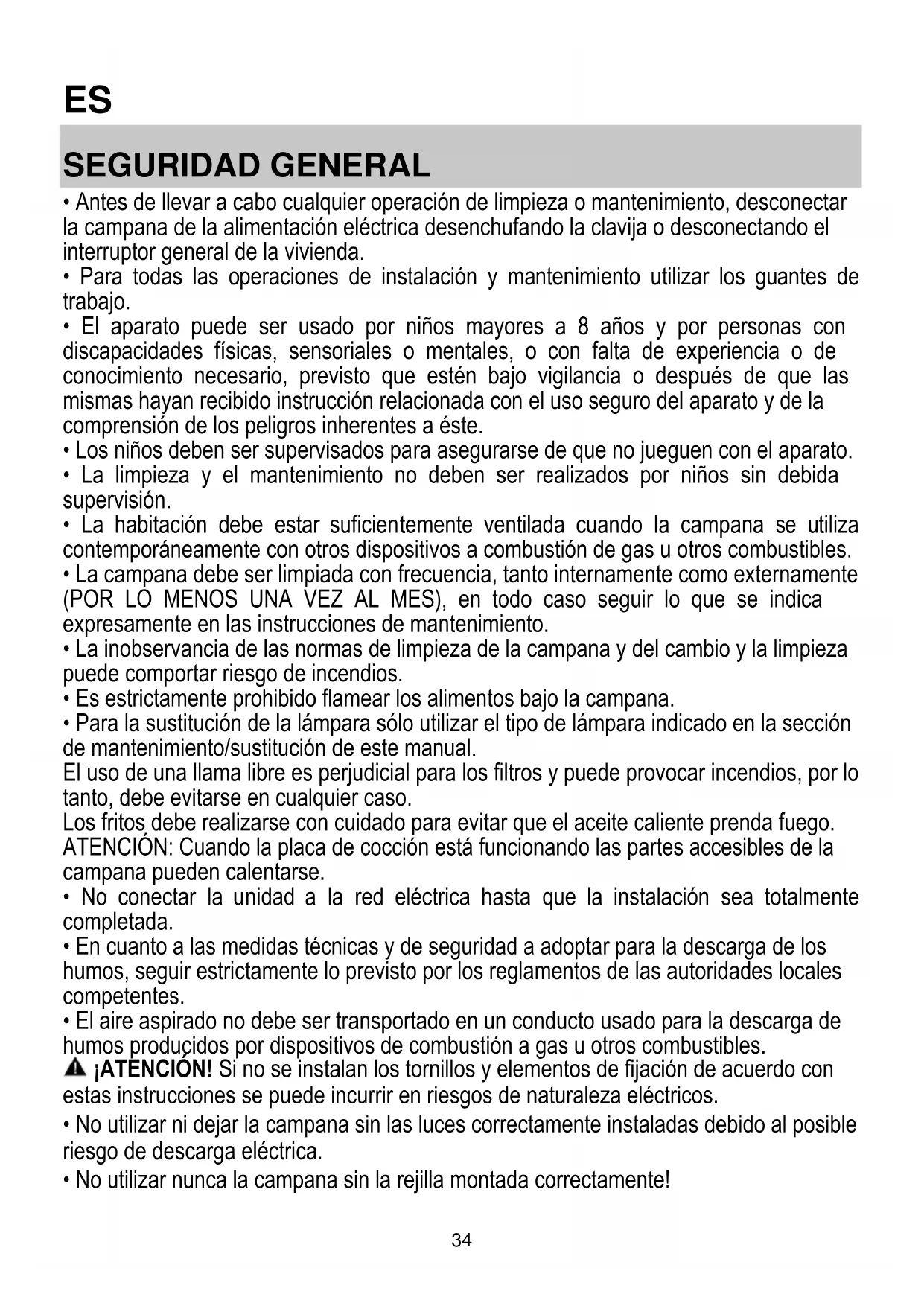

ES Instrucciones de uso

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurar de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se utilice contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede portar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles. ATENCIÓN: Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones es posible incurrir en riesgos de naturaleza eléctrica.
• No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada correctamente.
• La campana NUNCA debe utilizarse como superficie de apoyo, a menos que así se indique inicialmente.
• Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizado o un personal similar cualificado.

¡ATENCIÓN! No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Mantener a los niños menores de 3 años alejados del equipo. Sin la vigilancia constante de un adulto, mantener el equipo alejado del alcance de niños menores de 8 años.

ATENCIÓN: el equipo no está destinado a ser puesto en funcionamiento mediante un dispositivo externo o un sistema de mando a distancia separado. Este equipo no está destinado al uso profesional. No usar el equipo al aire libre. Para evitar el riesgo de lesiones personales, el equipo debe ser movilizado e instalado por dos o más personas. La instalación, incluye además eventuales empalmes para la alimentación hídrica (si están previstos) y las conexiones eléctricas, y las intervenciones de reparación deben ser realizadas por personal cualificado.

Al finalizar la instalación, conservar el material de embalaje (partes de plástico, poliestireno, etc.) fuera del alcance de los niños para evitar el riesgo de asfixia.

No utilizar el equipo cuando se está mojado o descalzo. Nunca utilizar equipos para limpieza a vapor: riesgo de descarga eléctrica.

El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje.

La campana puede ser diferente a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede uno con el producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario, llamar al revendedor y no realizar la instalación.
• La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 70 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, incluso después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, incluso después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa de la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Si el cable no dispone de enchufe, conecte los cables tal como indica la siguiente tabla:

Tensión y frecuencia de la red eléctrica

Consultar el valor indicado en la etiqueta de características bajo el control de la campana.

Conexión por cable

N: azul

L: marrón

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto! La empresa declina cada responsabilidad en caso de que estas normas no sean respetadas.

¿FILTRANTE O ASPIRANTE?

Su campana extractora está lista para ser usada en versión aspirante.

Para utilizar la campana en versión filtrante se instala el KIT ACCESORIO.

Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.

Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podría estar ya instalado en la campana.

Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de FILTRO de carbón, hay que sacarlo.

Versión filtrante

El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.

Para utilizar la campana en esta versión es requisito instalar un sistema de filtración adicional a base de carbón activado.

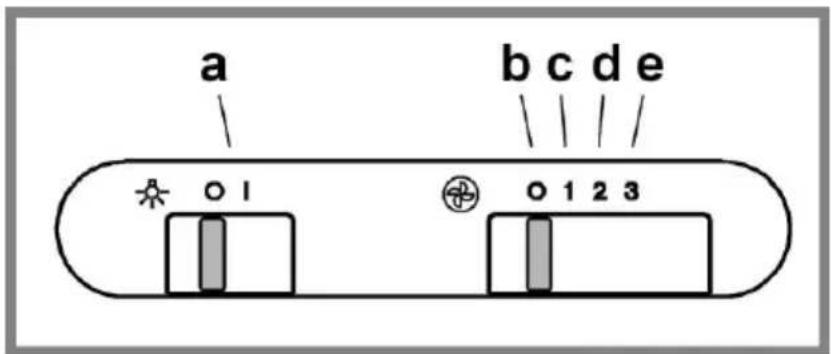

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

a. ON/OFF luces. b. OFF motores. c-d-e. Potencia de aspiración mínima (c), media (d), máxima (e).

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA. No utilice productos que contengan abrasivos. NO UTILICE ALCOHOL. NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO.

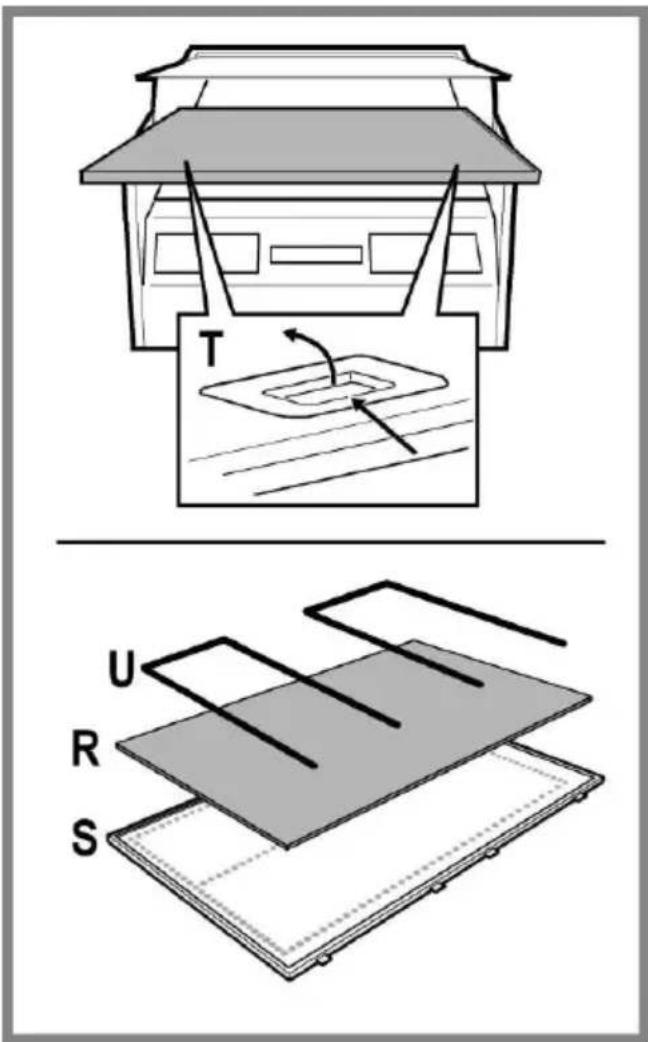

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

El filtro de papel tiene que ser sustituido una vez al mes o si está coloreado en el lado superior, cuando el color transluce por los orificios de la parrilla.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para acceder al filtro de grasas, retire la parrilla de aspiración de los ganchos y libérela de los sujetadores.

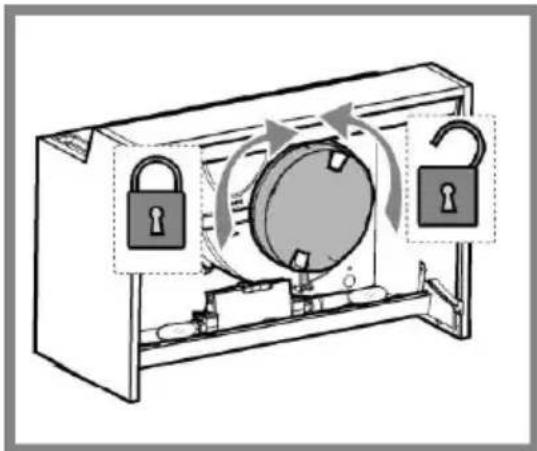

Mantenimiento del filtro de carbón

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

No puede lavarse ni reciclarse.

Quitar los filtros antigrasa

Aplique un filtro de carbón por lado y enganchelo en la campana extractora.

Ponga de nuevo los filtros antigrasa.

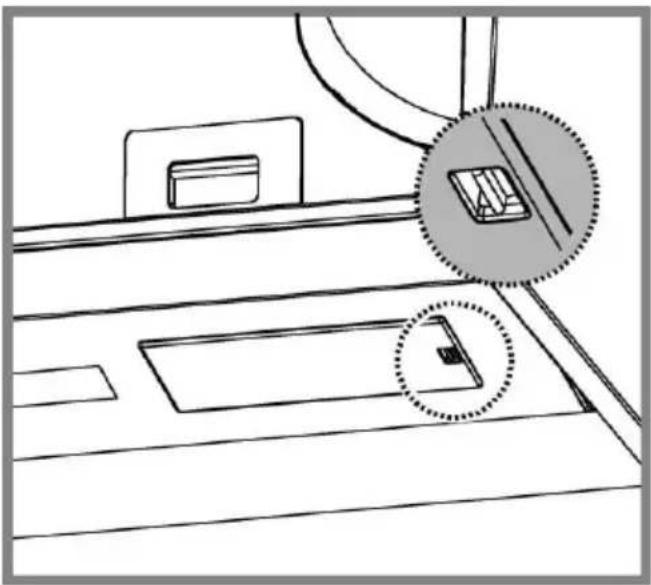

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Sustituir la lámpara dañada.

Utilizar solo lámparas LED de max 2,5W-E14. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica "1e").

Vuelva a cerrar el plafón (sujeción a resorte).

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC - UK SI 2013 No.3113 del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

• Si la campana no funciona:

Compruebe que:

• no haya interrupciones de corriente.
• se haya seleccionado una velocidad.
• Si la campana presenta un rendimiento escaso:

Compruebe que:

• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La comida está suficientemente ventilada para permitir una toma de aire.
• el filtro de carbón no está gastado (campana en versión filtrante).
• Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• no haya interrupciones de corriente.
• el dispositivo de Interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y luego conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Alto (cm)	Ancho (cm)	Fondo (cm)	Ø del tubo de salute (cm)
40	59,8	27-48	12

CE

Componentes no suministrados con el producto

Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los Datos de energía:

• Visitando nuestra página web docs.indesit.eu
• Usando el número QR
