VPC-12

Medidor de voltaje y continuidad

con detectación de voltaje sin contacto VolTect™

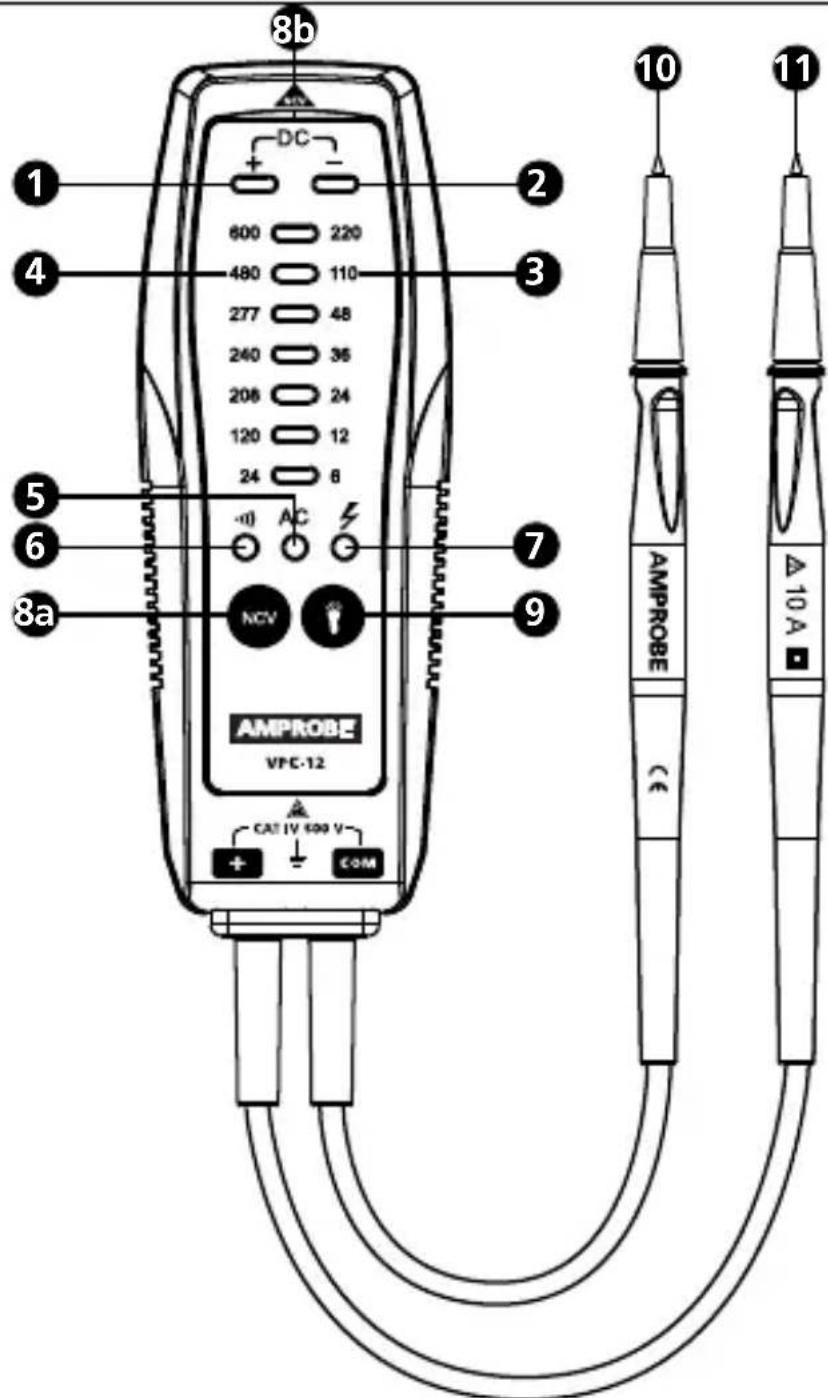

1 Indicador LED de tension de CC positiva
2 Indicador LED de tension de CC negativa
3 Intervalo de voltaje de CC
4 Intervalo de voltaje de CA
5 Indicador LED de voltaje de CA
6 Indicador LED de continuidad
7 Indicador LED de voltaje peligrosso

3a Botón de detectación de voltaje sin contacto
3b Sensor de detector de voltaje sin contacto
9 Botón de la linterna
10 Sonda de medicación (COM)
11 Sonda de medicación (+)

SÍMBOLOS

4	jPrecaución! Riesgo de descarga electrica.
5	jPrecaución! Consulte la explicación en este manual.
□	El equipo está protegado por un doble aislamento o un aislamento reforzado.
½	Tierra.
CAT IV	El sobrevolteje categoría IV es para equipos instalados en la fuente de alimentación original de un edificio o circa de laquia, entre la entrada del edificio y el sistemas de distribución electrica. Dichos equipos podrieran incluir equipos electrico y dispositivos primarios de protección contra sobrecorriente.
~	Corrente alterca (CA)
=	Corrente continua (CC)
-AAA+	Pila.
CE	Cuple con la normativa europea.
	Esta conformsome con la normativa relevante en Australia.
US	Certificación independiente para mercados de EE. UU. y Canadá
	No desecheseste producto sin que sea tratado de formaSeparated del resto de desechos.Siga las leyes locales de reciclaje.

INFORMACION DE SEGURIDAD

El medidor cumple con la?siquiente normativa:

IEC/EN 61010-1, 3era edicion, UL61010-1, 3era edicion, CAN/CSA C22.2 num.

61010-1-12 + CAN/CSA C22.2 num. 61010-2-033 a CAT IV 600 V, grado de contaminación 2.

IEC/EN 61010-2-033

IEC/EN 61010-2-31 para cables de prueba

EMC IEC/EN 61326-1

Este produit se ha sido a pruebas conforme los requisitos de CAN/ CSA-C22.2 num. 61010-1-12 (tercera edition) o una version posterior del mismo estandar que incorpore el mismo nivel de los requisitos de las pruebas.

Directivas CENELEC

Estos instrumentos se conforman a la directiva de bajo voltaje 2014/35/EC y a la directiva de compatibilidad electromagnética 2014/30/EU de CENELEC.

Advertencia

Para evaporar posibles descargas electricas, incendio o daños personales:

• Lea detenidamente todas las instrucciones. Lea la informacion de seguridad antes de usar o reparar el medidor.
• Cumpla la normativa vigente en su País y region sobre@cuidos de seguidad.Use equipo protector personal (guantes de goma aprobados, proteccion en el rostro y ropa ignifuga) para evaporar descargas y lesiones por la rafaga de arcoonde queden expuestos conductores activos.
• En enternos CAT III y CAT IV, utilizar las+puntas de prueba con la cubierta. Este disminuye la parte expuesta de la punta de prueba y&auda a reducir la posibiliad de un arco eletrico derivado de un cortocircuito. Cuando la cubierta de la punta de prueba no está, la parte expuesta de la punta es de 18mm y aplica a entornos 1000V CAT II.
• Solamente use el producto de lamania especialificada o la proteccion suministrada con el producto podria resultar comprometida.
• No trabajo solo.
• No use el medidor o los cables de prueba si parecen estar dañados. Examine el instrumento y los cables de prueba para detectar aislamiento dañado o metal expuesto. Verifique la continua del cable de prueba.
• No toque voltajes >30 V CA rms, 42 V CA pico o 60 V CC. Estos voltajes representan un riesgo de descarga electrica. Mantenga los dedos detrás de los protectores de dedos en la sonda. Para evaporar lecturas incorrectas, que podrián derivar en posibles descargas electricas
• Para evaporar falsas lecturas, las cuales podrjan conducir a una descarga electrica o lesión, verifique la bateria y verifique el funciona anteriormente sobre una fuente conocida para medir voltajes peligrosos (voltajes superiores a 30 V CA rms, 42 V CA pico y 60 V CC).
  Si el LED enciende, indica que existe voltaje peligrosso.
• No sobrepase la clasificacion de categoría de medicación (CAT) del componente con la clasificacion menor de un producto, transductor o accesorio.
• Si el medidor se usa de unamania no especifieda en el manual del usuario, podra dañarse la protección proportionada por el equipo.
• Las medicaciones peuvent resultar afectadas deforma adversa por las impedancias de circuitos adiconiales conectados en paralelos o por las corrientes transitorias.
• Desconnecte los cables de prueba de los circuitos energizados y del medidor antes de cambiar la bateria.
• No use el medidor si la compuerta de la pila no está presente.
• No use el medidor cerca de gases explosivos, vapeores o en lugares humedes o mojados.
• Utiliceloo unicolemente en interiores.

Su caja de embalaje deben CONTENER:

1 Medidor de voltaje y continua VPC-12con detectacion de voltaje sin contacto VolTectTM
3 Pilas de 1.5V IEC LR03 AAA
1 Manual de instructaciones

Si algunos de los componentes está dañado o no está incluido, devuelva el embalajeplete to alugardonde lo compró para que se lo cambien.

CHARACTERISTICAS

El medidor de voltaje y continua VPC-12 de Amprobe tiene un Diseño resistente y fácil de usar para medir el voltaje y la continua. Incluye sieteindicadores de voltaje differentes que indican deforma clara los differentes niveles de voltaje clave y una alarma que indica la presencia de un voltaje y continua peligrosos.

• Determine la presencia de voltaje en tomacorrientes, lamparas o cables de extension
• Pruebe la continua de los fusibles, bombillas y conexiones electricas
• SeLECTIONA automatistically entre voltaje de CA, voltaje y CC o continuidad
  Las luces LED indican 7 niveles de voltajes de CA y CC: -V CA:24,120,208,240,277,480,600 -V DC:6,12,24,36,48,110,220
• Detección de polaridad de gama completa
• Alarma de continuidad eindracion visual de continuidad
• Detec tion de voltaje sin contacto VolTectTM integra y linterna

CÓMÖ UTILIZAR EL MEDIDOR

Advertencia

1. No use una fuente de voltaje mayor de CA 600 V y/o CC 600V entre cualquier terminal y la conexión a tierra.

2. Como conectar los cables de prueba:

3. Conecte el cable de pruebacomings (COM) al circuito antes de connectar el cable activo

4. Después de realizar la medicación, retire el cable activo antes de retirar el cable de prueba common (COM) del circuito.

5. Mida en una fuente activa bajo del rango de voltaje de CA/CC del instrumento, antes y.after de utiliser para garantizar que el instrumento está en buena conditiones de funciona bajo.

6. Si el LED enciende, indica que existen niveles de voltaje peligrosos.

7. No toque voltajes >30 V CA rms, 42 V CA pico o 60 V CC. Estos voltajes representan un riesgo de descarga electrica. Mantenga los dedos detrás de los protectores de dedos en la sonda.

Operación automática

El medidor se enciende automatistically cuando coloca la sonda a工程技术 del circuito completo. El medidor seleccióna voltaje de CA o CC o modo de continuidad bajo en la resistencia o voltaje entre las sondas. El medidor se apagará automatistically cuando se retiren las sondas desde el circuito que se está midiendo.

Medicina de voltaje

Conecte los terminales de prueba a la fuente oarga que desea medirse. Losindicadores LED se enciendan enapproximadamente 70% y 100% de las tensiones nominales.

Note: La tension de prueba maxima de este producto es 600 V de CA/220 V de CD. El indicator LED做不到 a 600 V de CA/220 V de CD incluso si la tension de prueba es superior a este limite. En este caso, los sistemas deben prestar atencion a las descargas electricas y utiliser el producto con cuidado o detener la prueba.

Voltaje de CA: 600V rms máximo, 50 a 60Hz

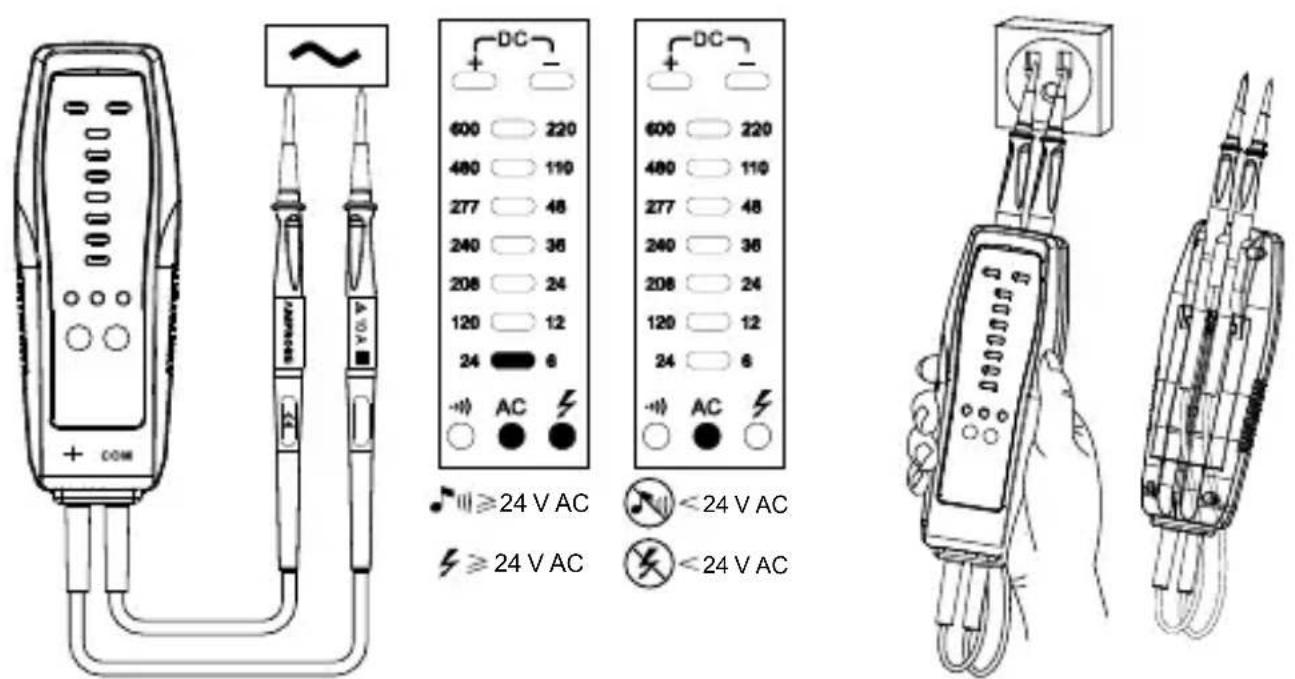

Imagen 1: Medicación de voltaje de CA Imagen 2: Verifique la presencia de voltaje en los tomacorrientes

6VDC
48VDC

-6VDC

48 V DC

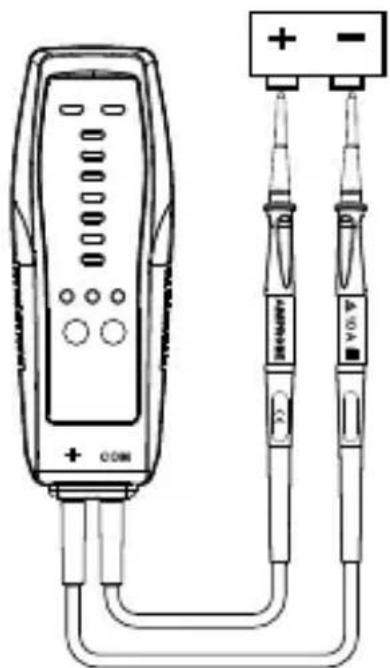

Imagen 3: medicación de voltaje de CC+

0≥ -6VDC
-48VDC

-6VDC

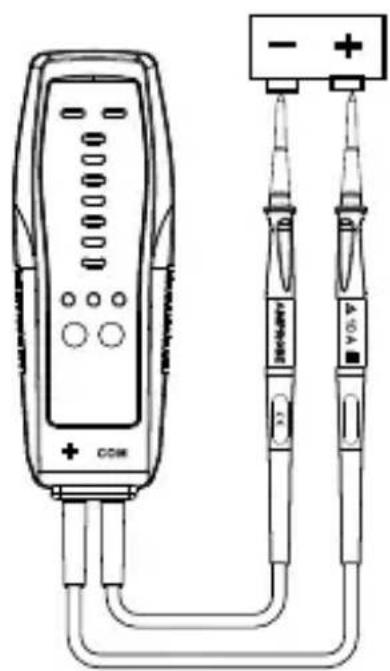

Imagen 4: medicación de voltaje de CC-

-48VDC

Medicina de continua

Desconecte la alimentacion del circuito y descargue todos los capacitores de alto voltaje antes de medir la continua. Corto circuito=0-45kΩ

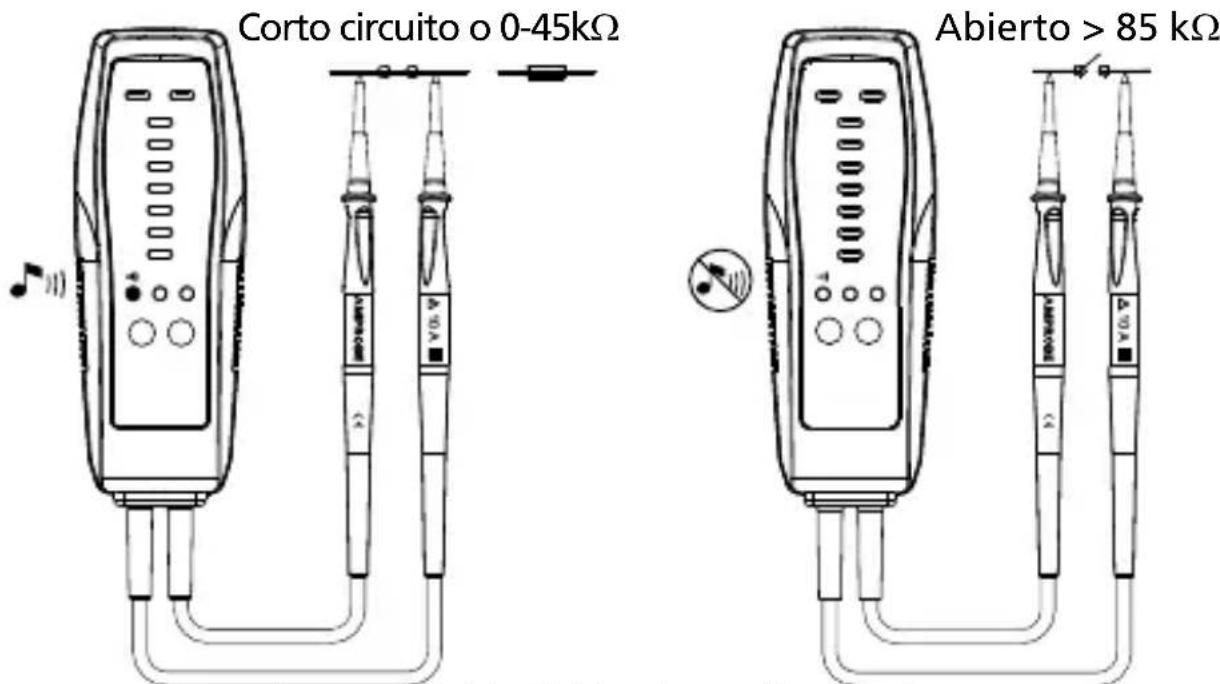

Imagen 5: Medicción de continuidad

Detección de voltaje sin contacto VolTect™

Pulse y sujete el botón "NCV" al colocar el medidor ceca de voltajes de CA bajo el intervalo de voltaje asignado. El probador emitirá un pitido continuo y Vibrar cuando se detecta un voltaje de corriente alterna.

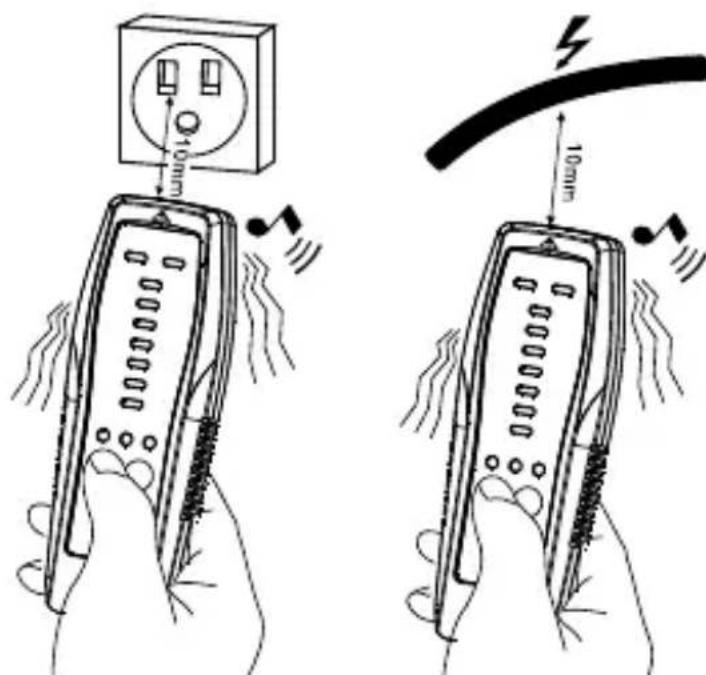

Imagen 6: Como verificar la presencia de voltaje de CA

ESPECIFICACIONES DETALLADAS

Gama de voltaje LED	24...600 VCA 6...220 VCC
Indicador LED	Voltaje de CA: 24 V, 120 V, 208 V, 240 V, 277 V, 480 V, 600 V Voltaje de CC: 6 V, 12 V, 24 V, 36 V, 48 V, 110 V, 220 V
Intervalo de Frequencia 50	a 60 Hz
Indicación acústica y las vibraciones	≥ 24 VCA, ≥ 6 VCC
LEDs de tolerancia -30% a 0% de la lecture	0% de la lecture
Detección de voltaje Automático	máxico
Detección de intervalo Automático	máxico
Indicación del voltaje peligrosos	≥ 24 V CA, ≥ 48 V CC
Detección de polaridad Intervalo completo	-45 kΩ
Intervalo de continuidad 0	0% a +50%
Tolerancias de continuidad	-
Alarma de continuidad 3 kHz	-
Indicación de continuidad	LED sonido y vibración 0 - 45 kΩ ENCENDIDO; >85 kΩ APAGADO
Detección de voltaje sin contacto VolTectTM	90 - 600 VCA Sensibilidad:emite un pitido y vibra a una distancia de ≤ 10 mm (0,39 pulgada) desde un cable que transporte 100 VCA.
Linterna Sí
Impedancia de entrada 1 MΩ	-
Tiempo de configuracionado	30segundos enolestimo yesperar por 5 minutos antes de realizar另一边 medición
Altitud de configuracionado	Hasta 2000 m / 6561 pies
Temperatura de configuracionado	41°F a 122°F / 5°C a 50°C
Condicaciones de almacenimiento	-22°F a 140°F / -30°C a 60°C
Humedad(sin condensation)	≤ 80% HR de 41°F a 104°F / 5°C a 40°C; ≤ 50% HR de 104°F a 122°F / 40°C a 50°C
Grado de polución 2
Fuente de alimentación Tres pilas de 1.5 V, AAA, LR03, UM4
Vida fácil de la pila 40 horas	(alcalina) ( típico)
Dimensiones (Altura x Anchura x Profundidad)	15,0 x 5,4 x 3,40 cm 150 x 54 x 34 mm
Peso	Aproximamente 0,45 libras (205 g) con las pilas instaladas
Seguidad electrica	CAN/CSA-C22.2 No. 61010-1-12, UL Std. No. 61010-1 (3rd Edition), CAN/CSA-C22.2 No. 61010-031-07,UL 61010-031 (1st Edition - 2007), CAN/CSA-C22.2 No. 61010-2-030-12, UL 61010-2-030(1st Edition -2012)
Categoría de sobrevolteaje	CAT IV 600 V
EMC En conformidad con IEC	61326-1
Aprobaciones de laagency	C US CE

MANTENIMIENTO

Precaución - Para打架 al VPC-12A:

• No intente reparar o dar serviceo al VPC-12 a menos que estecalificado para hacerlo.
• Asegúrese de que se está usingla calibraciónrelevant, las pruebas de desempo y la información de servicios.
• No use abrasivos o solventes.

Limpieza

El únicosostenimiento que el VPC-12 necesita es la inspeccion y la limpieza. Limpie la carcasa deforma periodica con una solution suave de detergente y agua. Apliquela enklequesas cantidades con un paño

suave y deja que seooteramente antes de utiliser. No utilise hidrocarburos aromáticos, gasolina o disolventes clorados para limparlo.

como reemplazar la pila

Reemplace las pilas inmediamente si el LED de continuaidad no enciende al hacer que ambas sondas se toquen.

Advertencia

• Para registrar una descarga electrica, desconecte los cables de prueba de la fuente antes de abrir el VPC-12 para reemplazar la pila.
• Para evaporar falsa lecturas, que podrion conducir a posibles descargas electricas o lesiones, reemplace la pila tan prento como la pila tengaooca energia o este descargada completeness.

El VPC-12 usa tres pilas de 1.5 V. Para la reemplazar las pilas, siga these pasos y consulte la Imagen 7:

1. Desconecte los cables de prueba de在哪quier fuente de alimentacion.
2. Coloque el VPC-12 cara abajo sobre una superficie no abrasiva y afloje el tornillo de la compuerta con un destornillador Phillips.
3. Levante la cubierta la pila hasta retirarla del VPC-12.
4. Reemplace la pila como se muestra en la Imagen 7. Observe la polaridad de la pila que se muestra en el compartmentimiento de la pila.
5. Asegure la cubierta de la pila nuevomente en su posicion nuevomente usingo el tornillo.

Pila: 1.5V IEC LR03 AAA

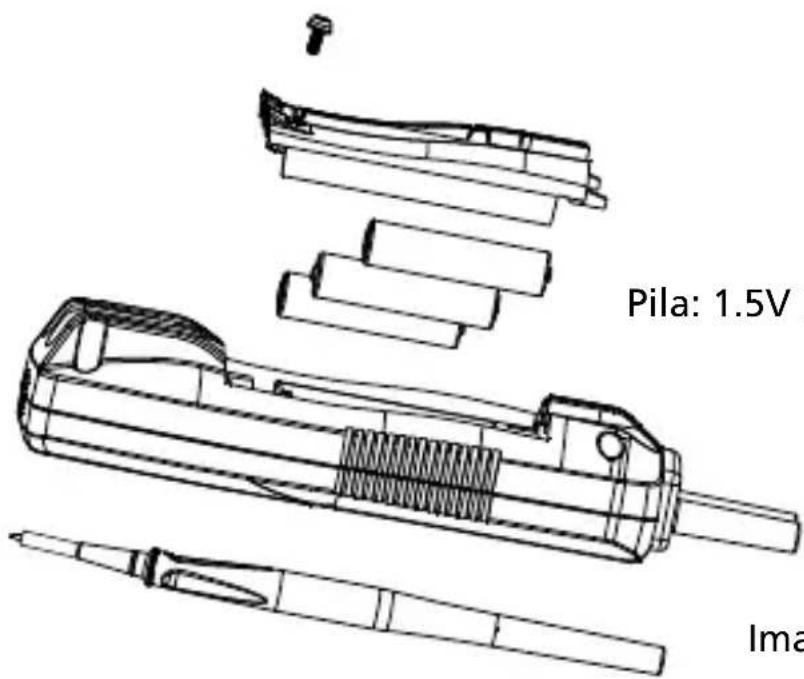

Imagen 7: Como reemplazar las pilas
