MANUAL DE USUARIO Octavox 703 MKII Numan

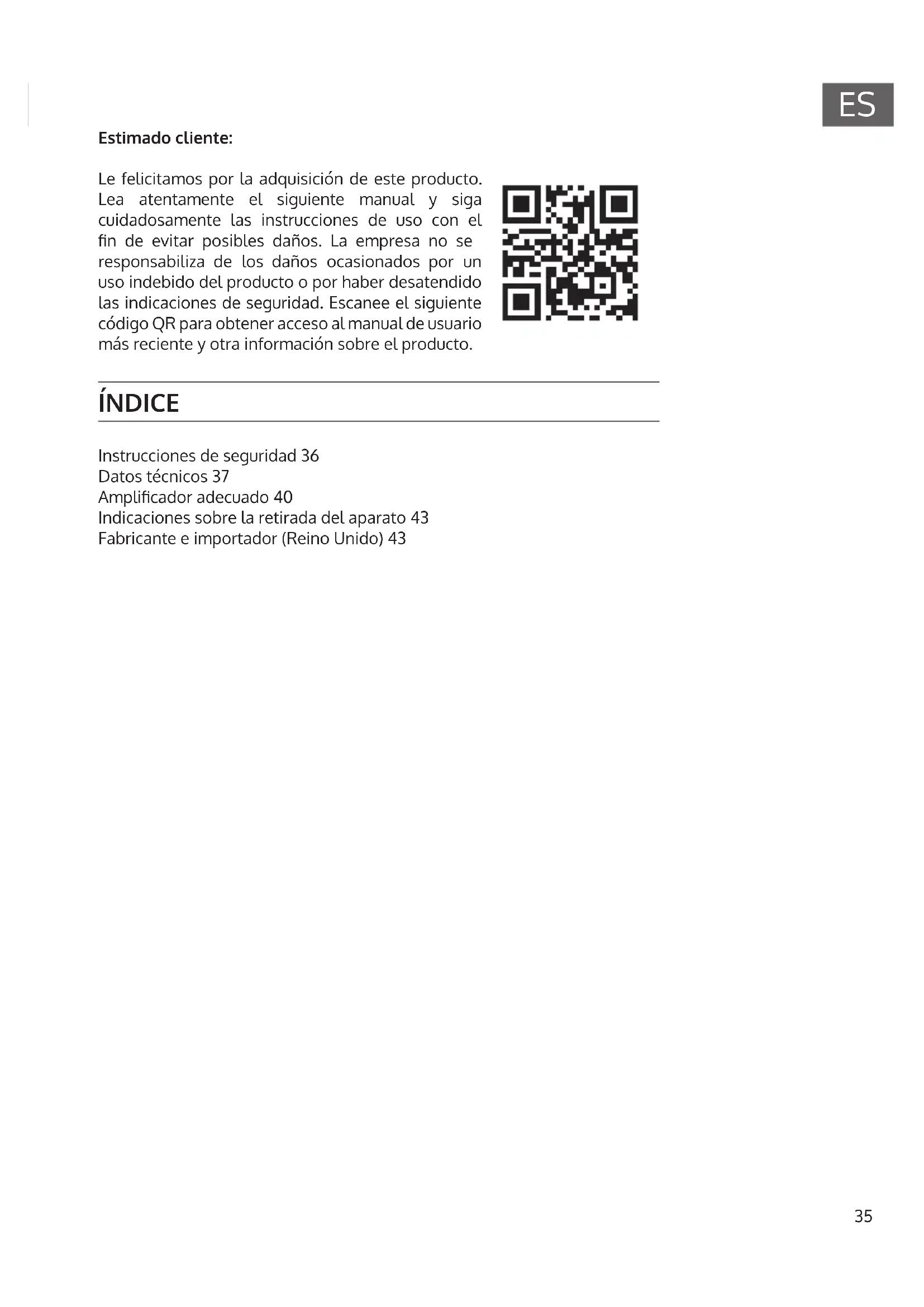

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto. ÍNDICE Instrucciones de seguridad 36 Datos técnicos 37 Amplicador adecuado 40 Indicaciones sobre la retirada del aparato 43 Fabricante e importador (Reino Unido) 4336

INSTRUCCIONES DE SEGURIDAD

Indicaciones generales

• Rayos- Si no va a utilizar la unidad durante un período prolongado de tiempo, o si hay rayos, desenchufe la unidad de la toma de corriente y desconecte el conector de la antena. Esto evitará que el producto resulte dañado por los rayos y las subidas de tensión.

• Sobrecarga - No sobrecargue las tomas de corriente, cables alargadores o tomas de corriente integradas para evitar el riesgo de un incendio o una descarga eléctrica.

• Objetos extraños y entrada de líquido - No introduzca objetos de ningún tipo en las ranuras del aparato, ya que podría tocar elementos con voltajes peligrosos o piezas salientes que podrían causar un incendio o una descarga eléctrica. No derrame líquido de ningún tipo sobre el aparato.

• Reparación y mantenimiento - No intente reparar el aparato usted mismo, ya que si abre o retira las cubiertas, podría provocar una tensión peligrosa u otro riesgo. Contacte con un servicio técnico para su reparación.

• Daños que requieren una reparación - Desconecte el enchufe de la toma de corriente y póngase en contacto con un servicio técnico cualicado si: a) El cable de alimentación o el enchufe está dañado. b) Se ha derramado líquido o se ha caído un objeto en el interior del aparato. c) El aparato ha estado expuesto a la lluvia o agua. d) Se ha dejado caer el aparato o está dañado. e) El rendimiento del aparato ha disminuido considerablemente.

• Piezas de repuesto - Cuando se necesiten piezas de repuesto, asegúrese de que el taller que las sustituya utilice únicamente piezas de repuesto aprobadas por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendios, descargas eléctricas u otros peligros.

• Calor - No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros productos (incluyendo amplicadores). Nota: los niños a partir de 8 años y las personas con discapacidades mentales, sensoriales o físicas no deben utilizar este aparato a menos que una persona responsable de su seguridad les haya dado a conocer el funcionamiento y las precauciones de seguridad y comprendan los peligros que conlleva.37

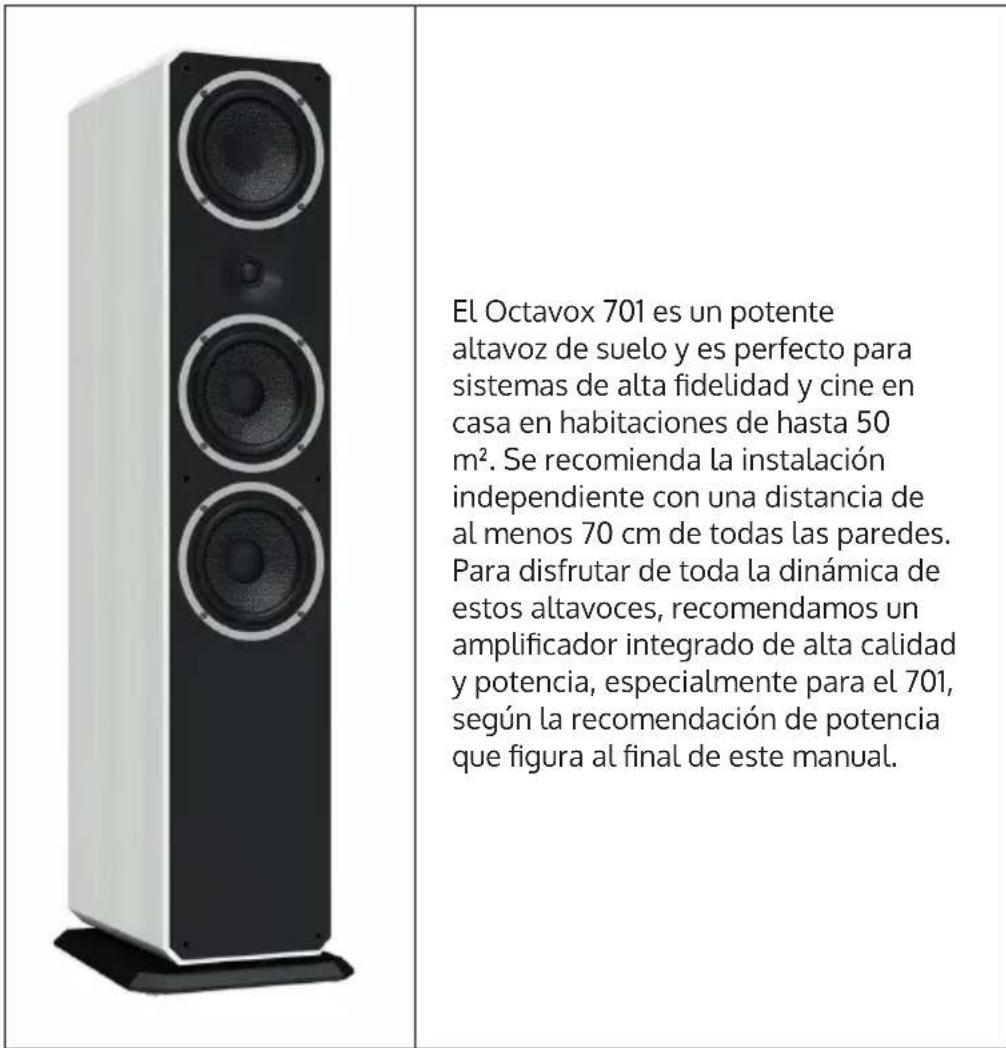

Octavox 701 MKII El Octavox 701 es un potente altavoz de suelo y es perfecto para sistemas de alta delidad y cine en casa en habitaciones de hasta 50 m². Se recomienda la instalación independiente con una distancia de al menos 70 cm de todas las paredes. Para disfrutar de toda la dinámica de estos altavoces, recomendamos un amplicador integrado de alta calidad y potencia, especialmente para el 701, según la recomendación de potencia que gura al nal de este manual. Potencia de salida 120 W / 200 W Resistencia 4 Ω Dimensiones sin pies (ancho x fondo x alto) 21,5 x 33,7 x 102,8 cm Peso 21,4 kg38

Octavox 702 MKII El Octavox 702 puede suministrar a salas de hasta 25 m² todo el espectro de frecuencias. Para salas más grandes y volúmenes de escucha elevados, recomendamos el uso de un subwoofer. Coloque el altavoz sobre un soporte, una mesa robusta o una estantería, dejando unos 30 cm de espacio en todos los lados para evitar una respuesta de graves excesiva. Tenga en cuenta también la recomendación de potencia para los amplicadores que gura al nal de este manual. Si utiliza el Octavox como altavoz trasero, 30 vatios por canal a 4 ohmios ya es suciente. Potencia de salida 60 W / 100 W Resistencia 4 Ω Dimensiones sin pies (ancho x fondo x alto) 21,5 x 24,7 x 33,5 cm Peso 2 x 6,3 kg39

Octavox 703 El Octavox 703 es un altavoz central para sistemas de cine en casa y para disfrutar de la música multicanal. Ofrece una reproducción del habla especialmente clara y llena de matices y un sonido sorprendentemente pleno, por lo que también puede utilizarse como altavoz mono universal. Coloca el altavoz en una estantería debajo o delante del televisor o cuélgalo en la pared con tornillos y tacos sólidos. Potencia de salida 100 W / 150 W Resistencia 4 Ω Dimensiones sin pies (ancho x fondo x alto) 42,0 x 16,6 x 17,0 cm Peso 5,8 kg40

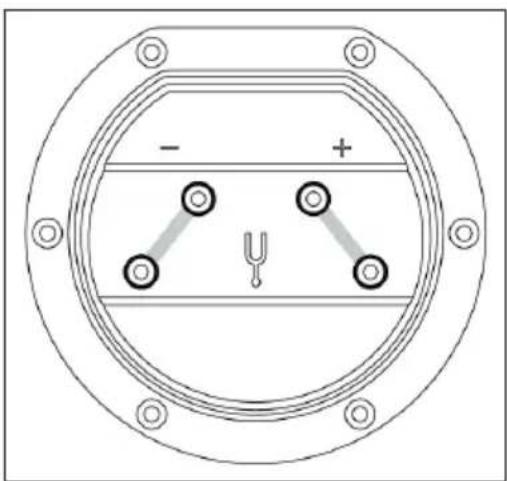

AMPLIFICADOR ADECUADO Todos los altavoces son los típicos de 4 Ohm que armonizan con cualquier amplicador de alta delidad sin dañarlo. Recomendamos un amplicador con una potencia de salida de acuerdo con la tabla siguiente; en caso de duda, el valor también puede superarse ligeramente. Tenga en cuenta que, al escuchar a volúmenes elevados, es más probable que se dañe un altavoz con un amplicador de potencia demasiado baja que con un aparato que "tenga demasiada potencia". Los altavoces Octavox pueden reproducir música más fuerte que muchos otros altavoces de alta delidad. Si sigue oyendo distorsión, reduzca ligeramente el volumen. Modelo Potencia de salida del amplicador Octavox 701 200 W Octavox 702 100 W Octavox 703 150 W Conexión 701 MKII Le recomendamos que utilice cables de altavoz con un diámetro de al menos 2,5 mm² para sus Octavox 701. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso. Para una conexión convencional sin bicableado, conecte los pares de conexión superior e inferior con los puentes suministrados, tal como se muestra en la ilustración. A continuación, conecta un extremo del cable del altavoz a los dos terminales inferiores del mismo. Cuando conecte el otro extremo al amplicador, asegúrese de conectar el terminal PLUS (normalmente ROJO) del amplicador al terminal PLUS del panel de conexiones Octavox - y el MINUS (normalmente NEGRO) al MINUS.41

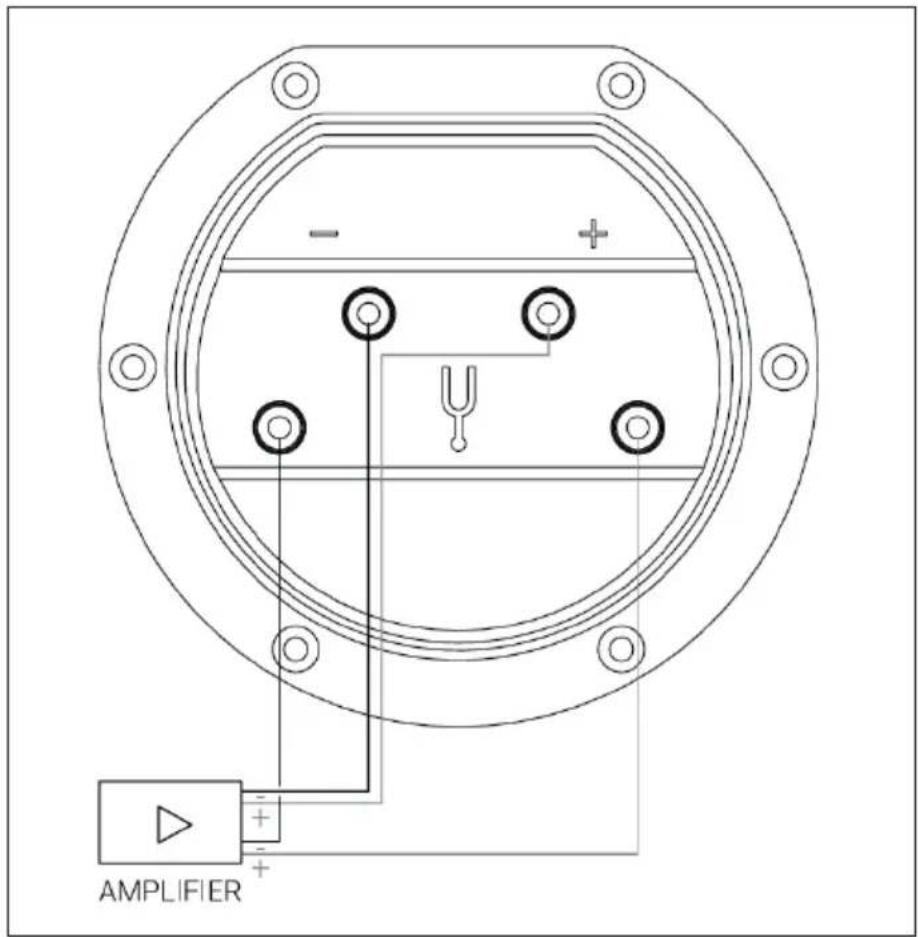

Las conexiones incorrectas en los altavoces individuales no dañarán el amplicador o los altavoces, pero el sonido aparecerá "difuso" y pobre en bajos. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones. 701 MKII - Bi-cableado (doble cableado) Los cables de altavoz separados para la gama de agudos/medios y la gama de graves pueden mejorar aún más el sonido de la Octavox 701. Si su amplicador dispone de 2 pares de conectores PLUS y MINUS por canal estéreo que pueden funcionar simultáneamente, conecte su Octavox 701 como se muestra en la ilustración.42

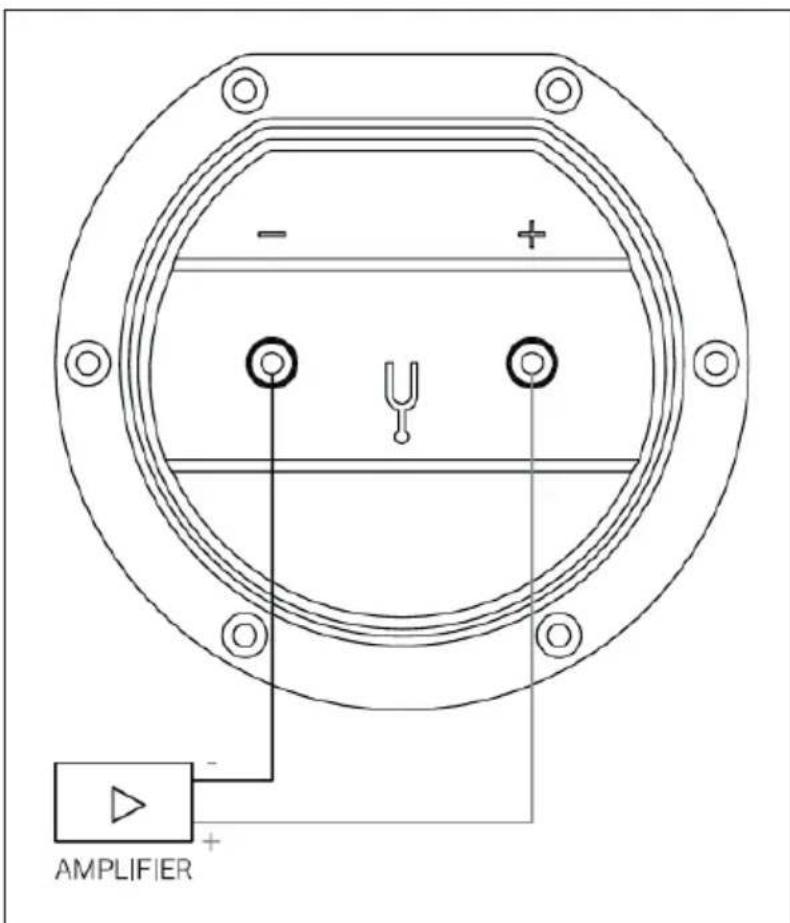

Conexión 702 MKII y 703 MKII Recomendamos utilizar cables de altavoz con un diámetro de al menos 1,5 mm² para la Octavox 702 o 703. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso. En primer lugar, conecta un extremo del cable a los dos terminales del altavoz. Ahora, conecte el otro extremo al amplicador, asegúrese por favor, de conectar el terminal PLUS (normalmente ROJO) del amplicador al terminal PLUS del panel de conexión Octavox - el MINUS (normalmente NEGRO) con el MINUS. Las conexiones incorrectas en los altavoces individuales no dañarán el amplicador o los altavoces, pero el sonido parecerá "difuso" y al mismo tiempo pobre en graves. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.43

APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos. FABRICANTE E IMPORTADOR (REINO UNIDO) Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para el Reino Unido: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom45
