Tipo de producto	Campana extractora
Marca	CATA
Modelo	PROFESSIONAL 750750L
Alimentación eléctrica	230 V / 50 Hz
Clase eléctrica	Clase I (conexión a tierra obligatoria)
Tipo de montaje	De pared
Distancia mínima al plano de cocción	65 cm
Iluminación	Lámpara de filamento de tungsteno (uso puntual)
Tipo de filtro	Filtro de grasa metálico (lavable en lavavajillas)
Material de la carcasa	Plástico
Sección de cable recomendada	1 mm² a 1,5 mm²
Temperatura de funcionamiento	-5°C a 65°C
Uso	Solo para interiores
Limpieza de los filtros	Cada 2 a 3 semanas
Peso aproximado	5 kg

Preguntas frecuentes - PROFESSIONAL 750750L CATA

¿Cómo instalar la campana CATA PROFESSIONAL 750750L?

La instalación debe ser realizada por una persona cualificada. Fije el aparato a la pared con los tacos suministrados, respetando una distancia de 50 mm de los paneles laterales y un espaciado de 300 mm entre los orificios de fijación. Asegúrese de que la campana esté al menos a 65 cm por encima del plano de cocción. Conecte eléctricamente según la norma: cable de sección 1 a 1,5 mm², conexión a tierra obligatoria.

¿Cuál es la distancia mínima entre la campana y el plano de cocción?

La distancia mínima es de 65 cm. Si las instrucciones del elemento de cocción indican una distancia mayor, esta prevalece.

¿Cómo limpiar el filtro de grasa?

Desmonte el filtro de grasa metálico tirando de la manija hacia abajo y hacia atrás. Lávelo en el lavavajillas en posición vertical o con agua caliente y detergente. Enjuague, seque y vuelva a colocar. Realice esta operación al menos una vez al mes, o cada 2 a 3 semanas según el uso.

¿Cómo reemplazar la bombilla de la campana?

Antes de cualquier intervención, desconecte la campana. Retire el filtro de grasa. Acceda al panel de iluminación tirando ligeramente hacia adelante. Reemplace la lámpara por una bombilla de la misma potencia que la indicada en las características técnicas. Vuelva a colocar el filtro.

¿Puedo usar la campana sin el filtro de grasa?

No, es peligroso usar la campana sin el filtro de grasa. El filtro retiene las grasas y reduce los riesgos de incendio. Un uso sin filtro puede dañar el motor y anular la garantía.

¿Qué hacer si la campana ya no funciona?

Verifique primero la alimentación eléctrica: asegúrese de que el enchufe esté conectado y que el disyuntor no se haya disparado. Compruebe que la hélice gire libremente. Si el problema persiste, contacte al servicio técnico o al distribuidor oficial. No intente repararlo usted mismo.

¿Es necesario desconectar la campana antes de la limpieza?

Sí, imprescindible. Antes de cualquier operación de limpieza o mantenimiento, desconecte la campana de la red eléctrica para evitar cualquier riesgo de descarga o encendido accidental.

¿Se puede instalar la campana encima de una cocina de gas?

Sí, pero se requieren precauciones. Se debe respetar la distancia mínima de 65 cm. Se requiere una ventilación adecuada de la habitación para evitar el retroceso de los gases de combustión. Nunca instale el conducto de evacuación sobre una chimenea o un conducto de humos.

¿Cómo acceder a la hélice para limpiarla?

Desconecte la campana. Retire la bandeja recogegrasas (1) y el filtro (2). Desatornille el tornillo de fijación (4) para liberar la pieza (3) tirando hacia arriba y hacia adelante. Desatornille la tuerca (7) en sentido antihorario y retire la turbina (6). Lávela en el lavavajillas o a mano.

¿Dónde encontrar piezas de repuesto para la campana CATA PROFESSIONAL 750750L?

Solicite siempre piezas de repuesto originales a su distribuidor oficial o al servicio postventa de CATA. No utilice nunca piezas no conformes, ya que podría comprometer la seguridad y el rendimiento.

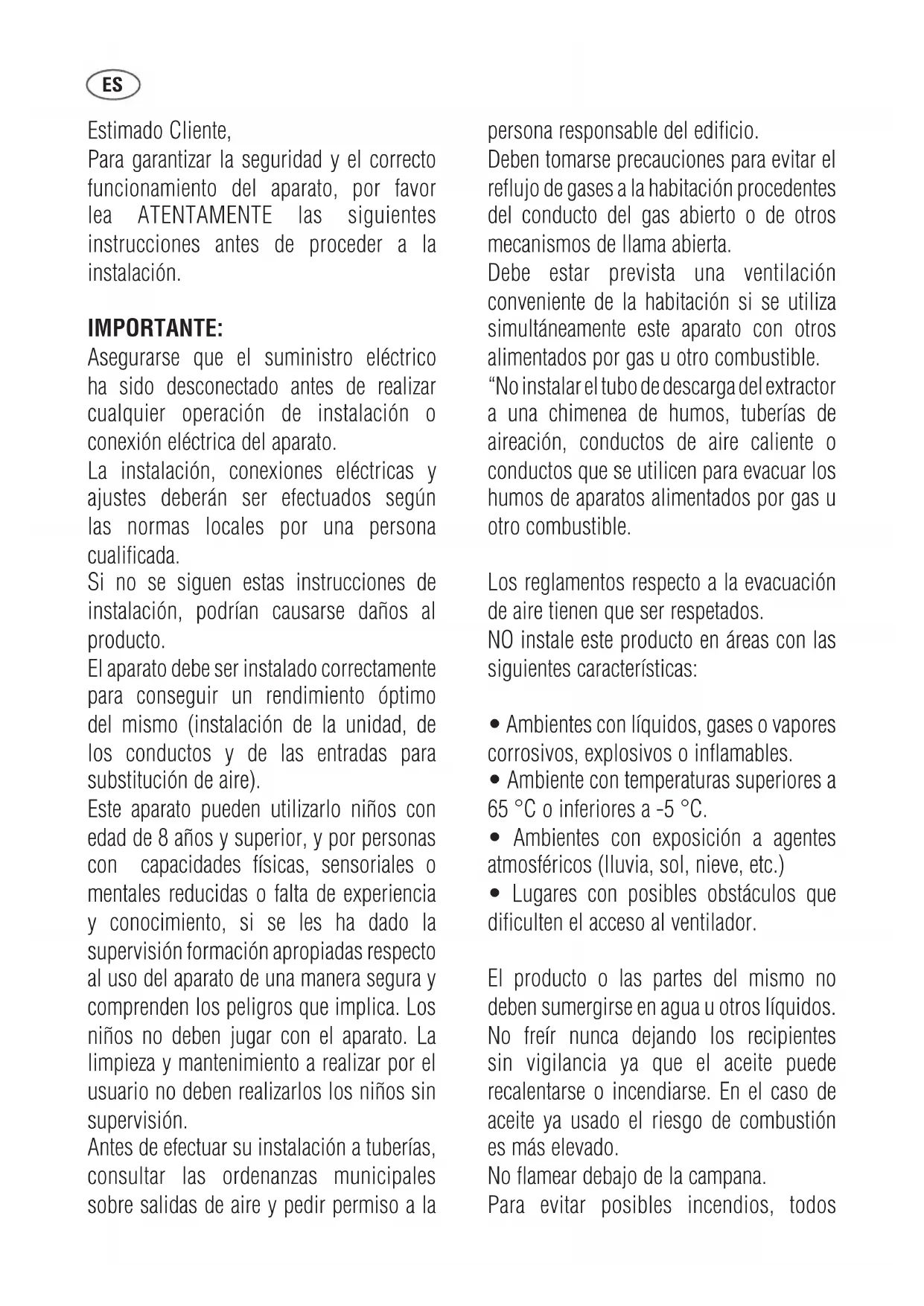

MANUAL DE USUARIO PROFESSIONAL 750750L CATA

Extractores para campanas de cocina

FR

Para garantizar la seguridad y el correcto functionality del aparato, por favor lea ATENTAMENTE las siguientes instrucciones antes de proceder a la instalacion.

IMPORTANT:

Asegurar que el suministro electrico ha sido desconnectado antes de realizar cualquier operation de instalacion o connexion electrica del aparato.

La instalación, conexiones electricas y ajustesdeferán ser efectuados según las normas locales por una personaequalida.

Si no se siguen estas instrucciones de instalacion, podrjan causarse daños al producto.

El aparato debe ser instalado correctamente para促成 un rendimiento optimo del本身就是 (instalacion de la unidad, de los conductos y de las entradas para substitución de aire).

Este aparato pueda usar lo niños conidad de 8 años y superior, y por personas con capacities físicas, sensoriales o mentales reduidas o falta de experiencia y conocimiento, si se les ha sido la supervisión formación apropriadas respecto al uso del aparato de unaforma segura y comprenden lospeligos que implicca.Los niños no deben hacer con el aparato. La limpieza y mantenimiento arealizar por el usuario no deben realizarlos los niños sin supervisión.

Antes de efectuar su instalacion a tuberias, consultar las ordinanzas municipales sobre salidas de aire yPEDIR permiso a la

persona responsable del edificio.

Deben tomarse precauaciones paraatar el refluo de gases a la habitacion precedentes del conducto del gas abierto o deculos mecanismos de llama abierta.

Debe estar prevista una ventilacion conveniently de la habitacion si se utilizes simultaneamente este aparato conOthers alimentados por gas u other combustible.

"No instalar el tubo de descarga del extractor a una chimenea de humos, tuberías de aireación, conductos de aire caliente o conductos que seutilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.

Los reglamentos respecto a la evacuacion de aire tienen que ser respetados.

NO instale este producto en areas con las siguientes caractéristicas:

• Ambientes con liquidos, gases o vaperes corrosivos, explosivos o inflamables.
• Ambiente con temperatas superiores a 65^ o inferiores a -5^ .
• Ambientes con exposión a agentes atmosféricos (lluvia, sol, nieve, etc.)
• Lugares con posibles obstáculos que dificulten el acces al ventilador.

El producto o las partes del mesmo no deben sumergirse en agua u或者其他 liquidos. No freir nuncadeaando los recipientes sin vigilancia ya que el aceite pueda recalentarse or incendiarse.En el caso de aceite ya uso el riesgo de combustion es mas elevado.

No flamear bajo de la campana.

Para evaporar posibles incendios, todos

estos consejos y la limpieza periodica de los filtros de-grasa deben seguirse rigurosamente.

Si se produce la avería del cable de suministro electrico, este deberá ser换成 por un service oficial o un agente autorizzato.

"Es Neededo permitir la desconexión del aparato de la red electrica antes de la instalación.

La desconexión se puedaunarconocir.hacendo que el enchufe sea accesible o incorporando un interruptor en el cableado fijo que cumpla con las normas de instalacion electrica.

El fabricante declara que este producto cumple todos los requisitos esencias sobre el material electrico de bajo tension prescritos en al directiva 2006/95/CEE del 12 de diciembre del 2006 y de compatibilidad electromagnética prescrita por la directiva 2004/108/CEE del 15 de diciembre del 2004.

El fabricante declina toda responsabilidad por daños causados a personas, animales o cosas,defer al uso inadequado del aparato,según las advertencias para la instalacion uso y mantenimiento descriitos en este manual de instrucciones.

Al finalizar la instalacion, estas instrucciones deben ser entrega al propietario/username del aparato.

INSTALLACION:

Antes de empezar la instalación, comprobar que la helice no está deformada ni dañada, que gira libremente y que no haya ningún cuerpo extraño alojado en el interior de la carcaja."

La instalación del aparato se realizará según la documentación GRAPHICA adjunta.

Estos aparatos deben estar ubicados en el interior

de la campana y siempre a una distancia minima de 50~mm . de los paneles laterales, según se indica en la fig. 1

Para la instalación deben efectuarse dos agujeros de 6 mm. de diametro, teneriendo entre los mismos una separación de 300~mm

Se colocarán seguidamente los tacos y las alcayatas que se suministran con el extractor y se suspenderá este por su parte trasera (de las alcayatas colocadas).

Seguidamente se Penalizará en la pared el punto donde se debe colocar el taco paraajar el extractor (agujero situado en la parte inferior de la envolvente).

Asegurar que no existe ninguna obstruccion al paso de aire.

El aparato debe ser colocado de talmania que la toma de corriente sea accesible.

El aparato debe instalarse a una distancia minima de 65cm. de la superficie de la cocción.

Si las instrucciones de instalación del elemento de coccción indican una distancia superior, se debe tener en*cuenta.

CONEXION ELECTRICA:

Asegurar que la tension (V) y la Frequencia (Hz) del suministro electrico al que se va a conectar, se corresponde con los values indicados en la plac de caracteristicas."

El aparato debe connectarse deforma permanente con cableado para instalacion fija.

(Cable rígido o con+puntas rígidas, 3 conductores de sección minima de 1 mm2 y maxima de 1,5 mm2)

Aparato de Clase I.Debe connectarse a una eficiente
conexion dotada de toma de tierra.

En caso de conectar el aparato con clavija, esta debe ser accesible.

En el caso de no querer usar el aparato, se recomienda su desconexión de la red electrica.

Para finalizar la instalación, revisar que todas las conexiones se han realizado correctamente y asegurar que los cables están bien situados.

Asegurar que la helice gira libremente.

En aparatos equipados con lámparas incandescentes, estas solamente se deben usar durante el funciona del motor. No deben dejarse encendidas de forma permanente usándolas como fuente de iluminación.

LIMPIEZA Y MANTENIMIENTO:

• Antes de limpiar asegurar que el aparato está desconectado de la red electrónica y evitar su posible reconexión involuntaria.

Extraer la bandeja recogedora de grasas (1) a continuacion, sacar el filtro (2) mediante el tirador que leva en su parte delantera y con un movimiento hacia extras y hacía abajo lo liberamos de su posicionamento en la tapa campana (3).

A continuación, aflojar el tornillo (4) hastadefer libre la pieza (3) y con un movimiento hacía adelante y arriba la liberamos de las uñas de fijación (5) teniendo acceso a la zona de conducccion del aire.

Aflojando la tuerca (7) en sentido antihorario podemos extraer la turbina (6) y efectuar su limpieza (puede realizarse en el lavavajillas).

La carcasa (8) es de material plástico y se debe limpie con detergentes desengrasantes, evitandoajar el Conjunto del motor (9).

Para la puesta en servicios del extractor, realizar el ciclo anterior en sentido inverso, HACIENDO COINCIDIR LA SENALIZACION DE LA TURBINA ( ) con la zona plana del eje.

Guardar las instrucciones de limpieza del embalaje para mantenimiento del aparato.

NORMA DE SEGURIDAD: Existe riesgo de incendio en caso de no limpiar el extractor.

Para limpiar el aparato se pueda realizar con un pañohumedecido con alcohol etilico desnaturalizzato.

La Frequencia de limpieza varia para según la intensidad de uso, no obstarante, se recomienda limpiarlo cada 2 o 3 semanas.

Para limpiar las pantallas de iluminación (10) o para reemplazar las bombillas se debe extraer la pantalla de iluminación tirando de la misma hacía adelante mediante una ligera presión.

• El motor, la helice y todos los componentes deben ser inspeccionados periodically para comprobar que no está sucios ni han sufrido ningún dano. La Frequencia de las inspections dependerá de las conditiones de funciona del aparato.
• Eliminar la suciedad presente en la helice y las partes interiores de la carcasa para evaporar desequilibrios durante el funciona, disminución de prestaciones aerodinamicas y daños en el motor.
• Ambio de la lampara:

Antes de sustituir la lampara asegurarde que la campana no este conectada. Quitar el filtro de grasa

ycae la lampara usinga una lampara de potencia igual a la que se indica en lascharacteristicas tecnicas. Colocar el filtro nuevomente en su lugar.

• Limpieza del filtró de grasa.

En virtud del uso y como minimum cada mes, los filtros de grasa deben ser desmontados y lavados en lavavajillas o en agua caliente y detergente. En el caso de utiliser lavavajillas, es recomendable colocarlos en posicion vertical para evaporar que los restos de comida se depositen sobre el myself. Después de haberlos enjuagado y secado colocarlos-Newamente en su lugar, actuando de forma inversa que al desmontarlos.

• El aparato no precise mantenimiento adicional.

Solicité siempre repuestos originales para reparaciones.

Si necesita algo tipo de asistencia技术水平o deseas mas informacion sobre nuestros productos, no dude en contactar con了我的istro distribuidor oficial.

El FABRICANTE se reserva el derecho de efectuar cualquier mejor Tecnología o modificación sin previo avis.

Cher client,

0 aparecido deve ser instalado a una distancia minima de 65cm da superficie do fogao.
