MANUAL DE USUARIO TX312 ALTO

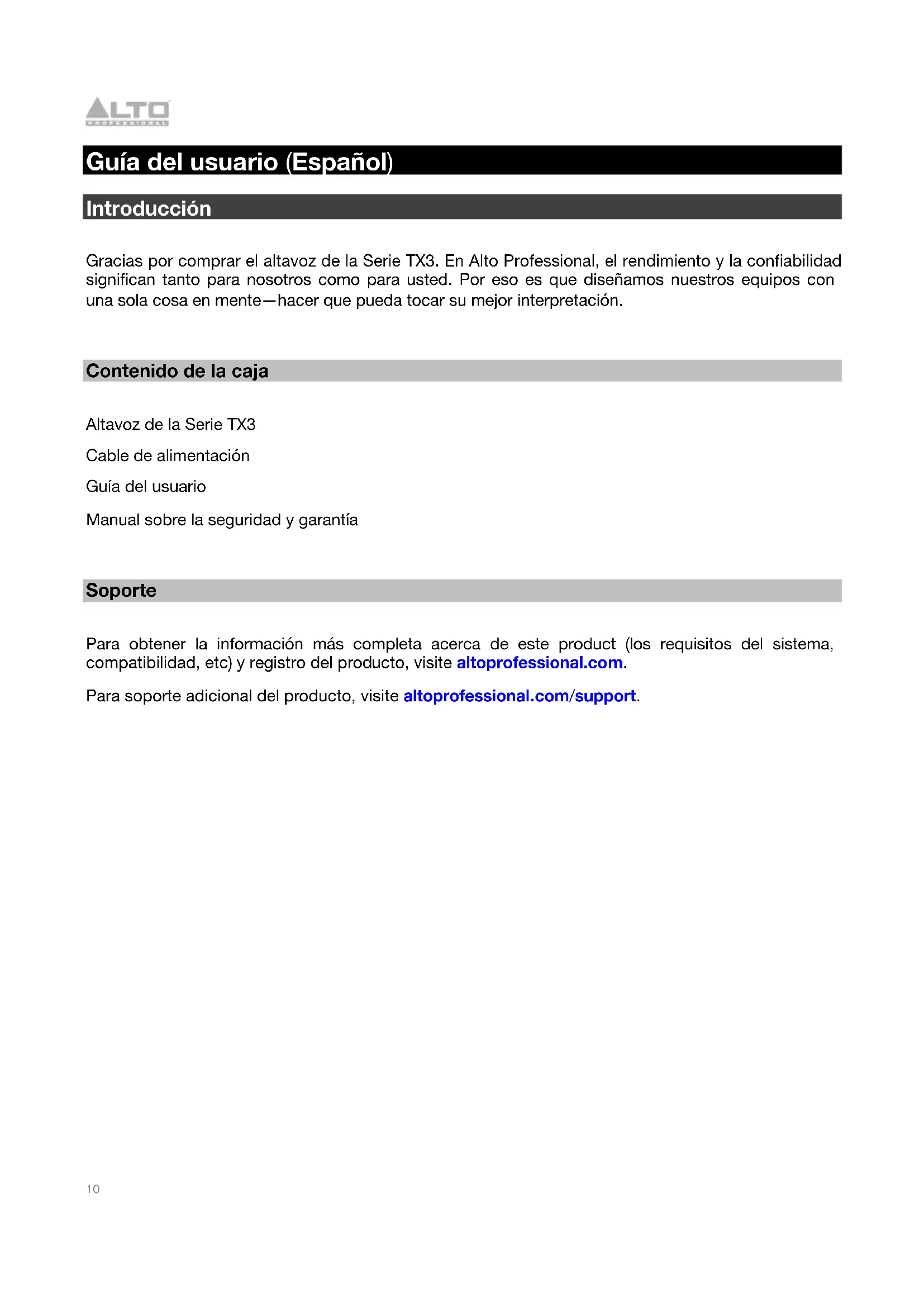

Guía del usuario (Espanol)

Introduccion

Gracias por comprar el altovoz de la Serie TX3. En Alto Professional, el rendimiento y la confiabilidad significan tanto para nosotros como para usted. Por ese es que diseñamos nuestros equipos con una sola casa en mente—hacer que pueda tocar su mejor interpretación.

Contidente de la caja

Altavoz de la Serie TX3

Cable de alimentación

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para Obtener la informacion más completa acerca de este product (los requisitos del sistema, compatibiliad, etc) y registrar del producto, visite altoprofessional.com.

Para soporte adicional del producto, visite altoprofessional.com/support.

Precauciones importantes para la seguridad

Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta informacion para该如何 proposto. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omision del complimiento de los procedimientos de inspections y mantenimiento. Para mas informacion, consulte también el manual de seguidad y garantia incluido.

Precaución: Para reducir el riesgo de shock electrico, no connecte el altovoz de la Serie TX3 a una toma de corriente cuando la rejilla está desmontada.

Montaje en soporte

Important: No suspenda los altavoces de la Serie TX3. No se disénaron paraFuncionar suspendedos.

• Instale siempre los altavoces de acuerdo con los@cuidados de electricidad y construccion aplicables.
• Instale el.altavoz de acuerdo a su peso maximo. Compruebe las specifications de su soporte o columna para asegurarde quecouldasoportarel peso del altavoz.
  Observe todas las precauaciones para la seguridad especialicas por el fabricante del soporte.
• No monte various altavoces en el mismo soporte o columna.
  Verifique sempre que el soporte o columna está sobre una superficie plana, nivelada y estable.
• Tenga siempre cuidado en conditiones de viento a la interperie. No fije nada al altovoz que no sean cables o equipos necessarios para el funcionaimiento estandar.
  Salvo queonga confianza de que pueda manejar el peso del altovo, Solicite a other persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegürese de que los cables estén fuera del camino de los interpretes, personal de produccion y audiencia.

Nivel de sonido

La exposión a niveles muy altos de ruido suececausar perdidas auditivas permanentes. La Administración de Seguidad y Salud Ocupacional de EE.UU. (OSHA) ha especified los niveles de exposión permisibles a ciertos niveles de ruido. Según la OSHA, la exposión a niveles de presión sonora (SPL) elevados que exceedan这些 limites peutcausar perdidas auditivas. Cuandoutiliceequipos capaces de generarpSPLelevados,use protecciones auditivas cuando dichos equipos estan en functonamento.

Horas diarias	SPL (dB)	Ejempio
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren	subterranean
3 97 Monitos de escritorio de alto;nivel
2 100 Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina	fabril
0,5	110	Aeropuerto
0,25 o menos	115	Concierto de rock

Instalación

Control de volumen (sólo TX308 y TX310)

El altovoz série TX3 es capaz de recibir fuentes de audio tanto de nivel de linea como de nivel de micrófono. Antes de conectar su fuente de audio, gire la perilla Volume hacía la posición minima (completamente en sentido antihorario).

Fuente de audio de niveau de linea

Cuando utilise una fuente de audio como por exemple un mezcludor, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicator de la banda de nivel exterior/Line.

Si el LED Signal Limit (indicador de limite postal) se illumina en rojo constanmente o el sonido está distorsionado, no mueva más la perilla Volume. Hacerlo podra dañar su altovo TX3. Reduzca el nivel de senal de su fuente de sonido o bajo el volumen con la perilla Volume.

En la mayoria de los casos, no seranecessary subir el volumen por encima de los 0 dB.

Si su fuente de audio Tiene una calidad inusualmente baja, pueda girar la perilla Volume mas alla de los 0 dB, pero nunca exceder el indicator de limite Penal (como se explicó anteriormente).

Fuente de audio de niveau de micrófono

Importante: Si está utilizing un instrumento con un pre-amplificador activo, trate al instrumento como una fuente de audio de nivel de linea (como se explicó anteriorsmente).

Cuando utilise un microfono o fuente de audio de instrumento, siga el indicator de la banda de nivel interior/Mic.

Dado que el nivel de micrófono e instrumento suele ser menor que el nivel de linea, pueda girar la perilla Volume al máximo.

A medida que augmente el ajuste de la perilla Volume, nocede de observar el indicator de limite de senal. Si el LED Signal Limit se illumina en rojo constanmente o el sonido está distorsionado, noURTAMAS LA PERILLA Volume. Hacerlo podradañar su alto TX3. Reduzca el nivel de senal de su fuente de sonido o bajo el volumen con la perilla Volume.

Ejemplos

Los elementos que no se enumeran en Introduccion > Contenido de la caja se venden por分开.

Note: Estos ejemplos muestran el panel trasero utilisé por los modelos TX312 y TX315, except for all the models in the series.

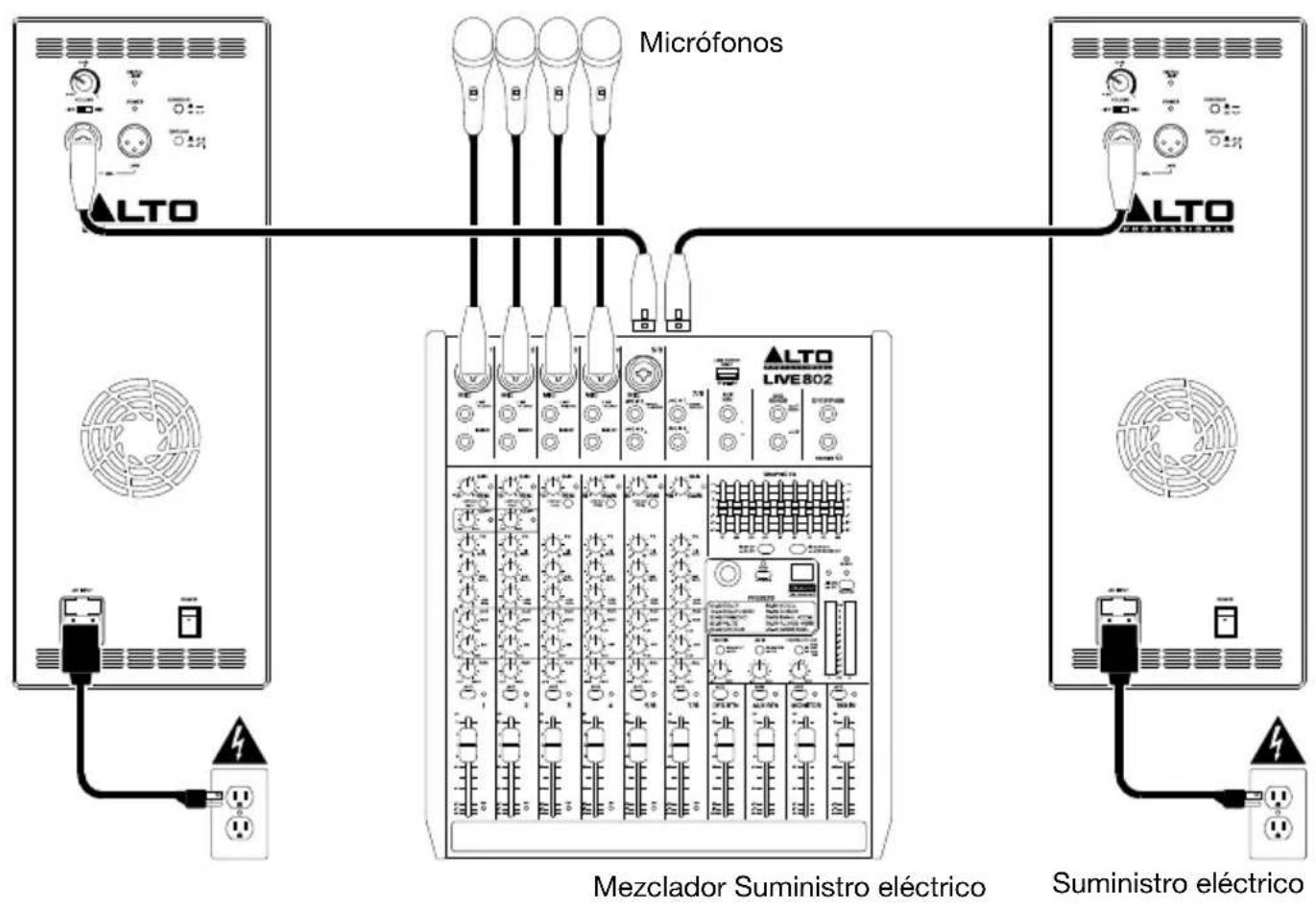

Ejempio A: Dos altavoces

Conecte cada una de lassonianas principales de su mezclador a una entrada de un altavoz TX3. Si ested estalilizingo un TX308 o un TX310, no gire las perillas Volume mas alla de la posicjion de 0 dB. Si esta utilizingo un TX312 o TX315, asegurese de que los selectores de entrada esten ajustados en Line.

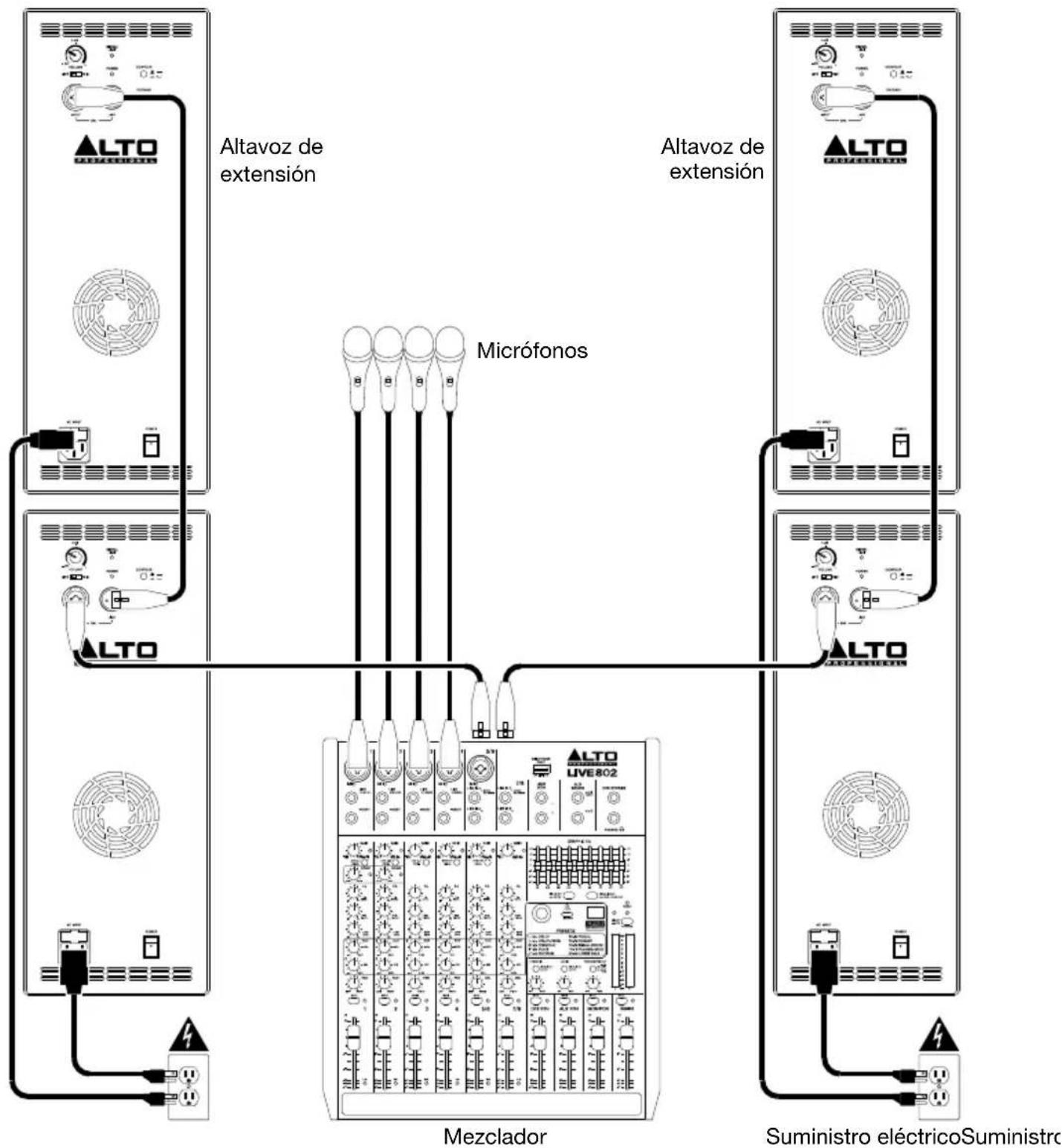

Ejemplo B: Dos altavoces + dos extensiones

Conecte cada una de las salidas principales de su mezclador a una entrada de un altovoz TX3. Si usted está utilizing un TX308 o un TX310, no gire las perillas Volume más alla de la posición de 0 dB. Si está utilizing un TX312 o TX315, asegúrese de que los selectores de entrada estén ajustados en Line. Conecte cada una de las salidas Mix Out (salida de la mezcla) de sus altavoces TX3 a las entradas de sus altavoces de extension.

Characteristicas

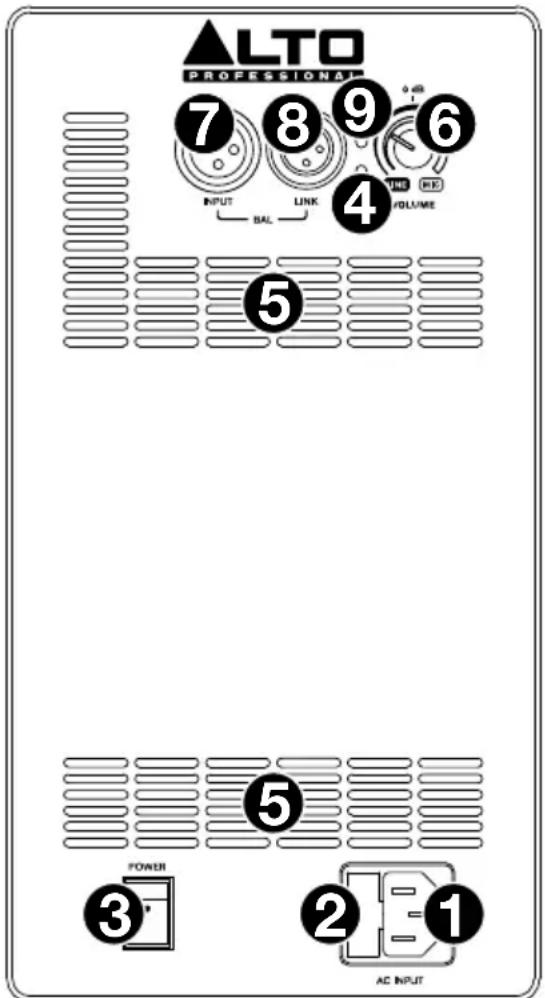

Paneltrasero:TX308y TX310

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) está en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de launidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con asignación apropriada (impresa debajo de la entrada del cable de alimentación de launities). Si utilizes un fusible de asignación incorrecta, pueda daránarse launities y/o el fusible.
3. Interruptor de encendido: Use este interruptor para encender y apagar el altovoz. Asegürese de que la perilla Volume esté en su posición minima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se ilumina cuando el altovo está encendido.
5. Respiradores de enfiambre: Mantenga el和地区 a esta ventilacion libre de obstaculos.
6. Volumen: Gire esta perilla para ajustar el volumen del altovoz.

Cuando utilise una fuente de audio como por exemple un mezclador, reproductor de CD/MP3 o un pre-amplificador de audio, siga el indicator de la banda de nivel exterior/Line. En la mayoría de los casos, no seranecessary subir el volumen por encima de los 0 dB. Si su fuente de audio tiene una calidad inusualmente baja, pueda girar la perilla Volume más alla de los 0 dB, pero nunca exceder el indicator de limiteñoal (como se explicó anteriormente).

Cuando utilise un microfono o fuente de audio de instrumento, siga el indicator de la banda de nivel interior/Mic. Dado que el nivel de microfono e instrumento suele ser menor que el nivel de linea, pueda girar la perilla Volume al máximo.

Consulte Instalación > Control de volumen para más información.

1. Entrada: Use un cable XLR estandar (no incluido) para conectar su fuente de audio a esta entrada. Asegürese de colocar la perilla Volume en la posicion correcta.
2. Salida para mezclador: Utilice un cable XLR estandar (no incluido) para conectar esta calidad a la entrada de othero altavoz (por ej. othero altavoz TX3).
3. LED Límite Señal:Esta luz se ilumina en verde cuando se recibe una SCNal de audio y se ilumina en rojo cuando un nivel de senal de audio alto activa el circuito de protección interno. El circuito de protección reduce dinamicamente el nivel de senal paraatar la distorsión audible y proteger al woofer y al excitador de alta Frequencia contra el exceso de excursion o daños mecánicos. Si el LED está constantemente ilumina en rojo o el sonido está distorsionado, reduzca el nivel de senal de su fuente de sonido o bajo la perilla Volume del panel trasero.

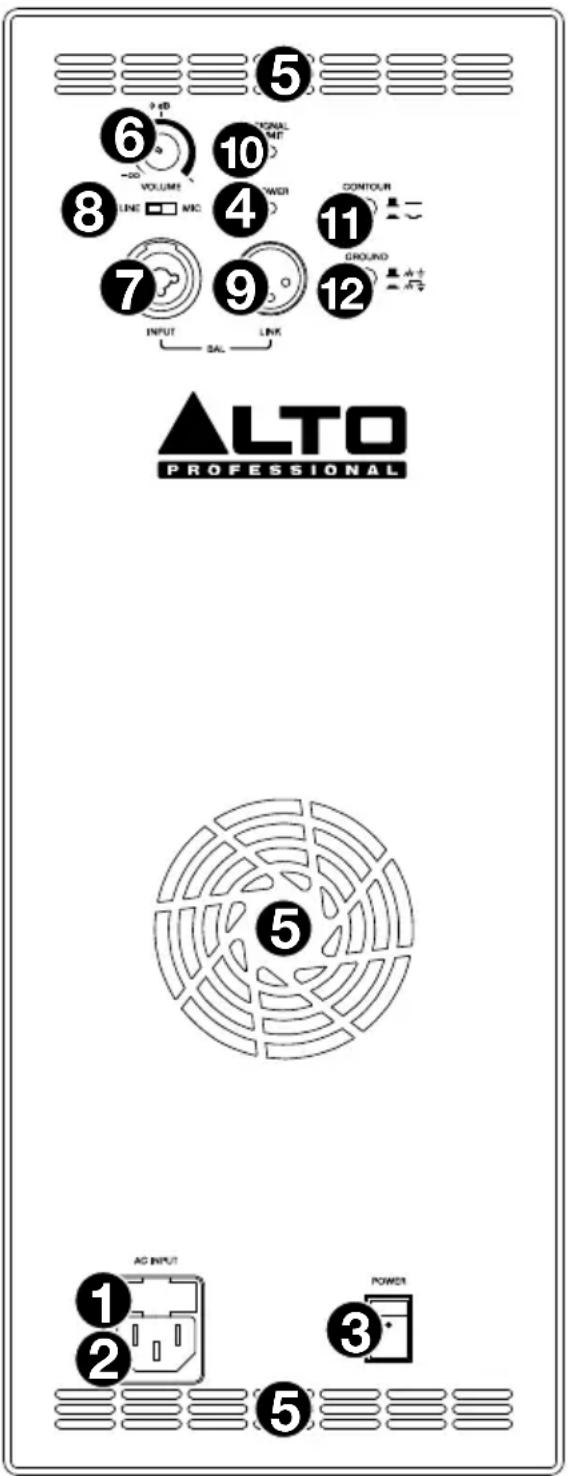

Paneltrasero:TX312y TX315

1. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor Power (Encendido) está en la posición off (apagado) cuando conecte o desconecte el cable.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con asignación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utilizes un fusible de asignación incorrecta, pueda darñarse la unidad y/o el fusible.
3. Interruptor de encendido: Use este interruptor para encender y apagar el altovoz. Asegúrese de que la perilla Volume está en su posición minima (antihoraria) antes de encenderlo.
4. LED de encendido: Este LED se illumina cuando el altovo está encendido.
5. Respiradores de enfiambre: Mantenga el area frunte a esta ventilacion libre de obstaculos. El ventilador que está detrás de la ventilacion enfría el amplificador, evitando el recalentamento.
6. Volumen: Gire esta perilla para ajustar el volumen del altovoz.
7. Entrada: Use un cable XLR or 6,35 mm (1/4 pulp.) TRS estandar (no inclido) para conectar su fuente de audio a esta entrada. Asegúrese de colocar el selector de entrada en la posición correcta.
8. Selector de entrada: Ajuste este interruptor a la posicion Line cuando utilise una fuente de audio de nivel de linea conectada a la entrada. Ajuste este interruptor a la posicion Mic cuando utilise un micrófono conectado a la entrada.
9. Salida para mezclado: Utilice un cable XLR estandar (no incluido) para conectar esta calidad a la entrada de除外 al altavoz (por ej.除外 altavoz TX3).
10. LED Límite Señal:Esta luz se ilumina en verde cuando se recibe una senal de audio y se ilumina en rojo cuando un nivel de senal de audio alto activa el circuito de protección interno. El circuito de protección reduce dinámicosamente el nivel de senal paraatar la distorsión audible y proteger al woofer y al excitador de alta Frequencia contra el excesso de excursion o daños mecánicos. Si el LED está constantelemente illumina en rojo o el sonido está distorsionado, reduzca el nivel de senal de su fuente de sonido o bajo la perilla Volume del panel trasero.
11. Contorno: Acople (opima) este interruptor para resaltar las Frequencias bajas y altas en +3 dB. Desacople (levante) el interruptor para lograr una的回答ista mas plana en actuaciones en vivo o para maxima calidad.
12. Interruptor de tierra: Acople (oprima) este interruptor para reducir el zumbido o ruido.
