BEDIENUNGSANLEITUNG TX312 ALTO
Benutzerhandbuch Deutsch ( 31 – 37 )

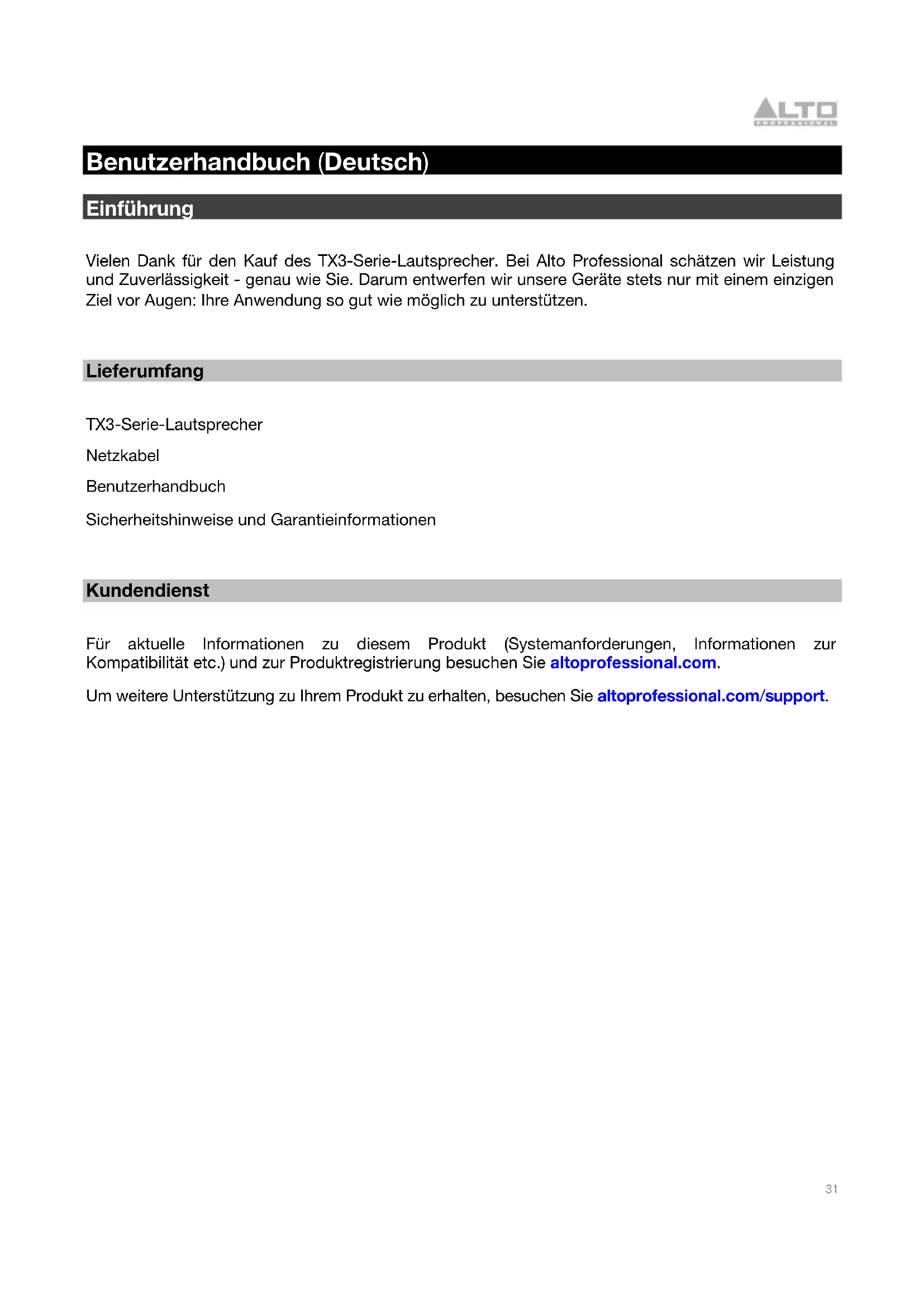

Benutzerhandbuch (Deutsch) Einführung Vielen Dank für den Kauf des TX3-Serie-Lautsprecher. Bei Alto Professional schätzen wir Leistung und Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.
Lieferumfang TX3-Serie-Lautsprecher Netzkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen
Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com. Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie altoprofessional.com/support.32
Wichtige Sicherheitshinweise Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie TX3-Serie-Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.
llgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 2014/53/EU befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden: inMusic GmbH Harkortstr. 12 - 32 DE - 40880 Ratingen Montage am Ständer Wichtig: Hängen Sie den TX3-Serie-Lautsprecher nicht auf. Er eignet sich nicht für den hängenden Einsatz. Für den hängenden Einsatz empfehlen wir unsere Truesonic (TS) Series oder Black Series Lautsprecher.
- Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
- Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.
- Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.
- Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.
- Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
- Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann. Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,5 110 Flughafen 0,25 oder weniger 115 Rock-Konzert33
Setup Lautstärkeregelung (nur TX308 und TX310) Der Lautsprecher der TX3-Serie akzeptiert sowohl Line-Level- als auch Mic-Level- Audioquellen. Bevor Sie Ihre Audioquelle anschließen, drehen Sie den Volume-Regler auf die Minimalposition (ganz gegen den Uhrzeigersinn).
Line-Level-Audioquelle Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio- Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line- Pegelanzeige.
Wenn die Signal Limit-LED leuchtet, drehen Sie den Lautstärkeregler nicht weiter auf. Dies könnte Ihren TX3-Lautsprecher beschädigen. In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen.
Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben).
Mic-Level Audioquelle Wichtig: Wenn Sie ein Instrument mit aktivem Vorverstärker verwenden, behandeln Sie das Instrument als Line-Level-Audioquelle (wie oben erläutert). Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic-Pegelanzeige. Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen. Achten Sie beim Drehen des Volume-Reglers auf die Signalbegrenzungsanzeige. Wenn die Signal Limit-LED leuchtet, drehen Sie den Volume-Regler nicht weiter auf. Dies könnte Ihren TX3-Lautsprecher beschädigen.34
Beispiele Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Hinweis: Diese Beispiele zeigen die Rückseite der TX312- und TX315-Modelle, obwohl alle vier Modelle der TX3-Serie denselben Eingang und Ausgang haben.

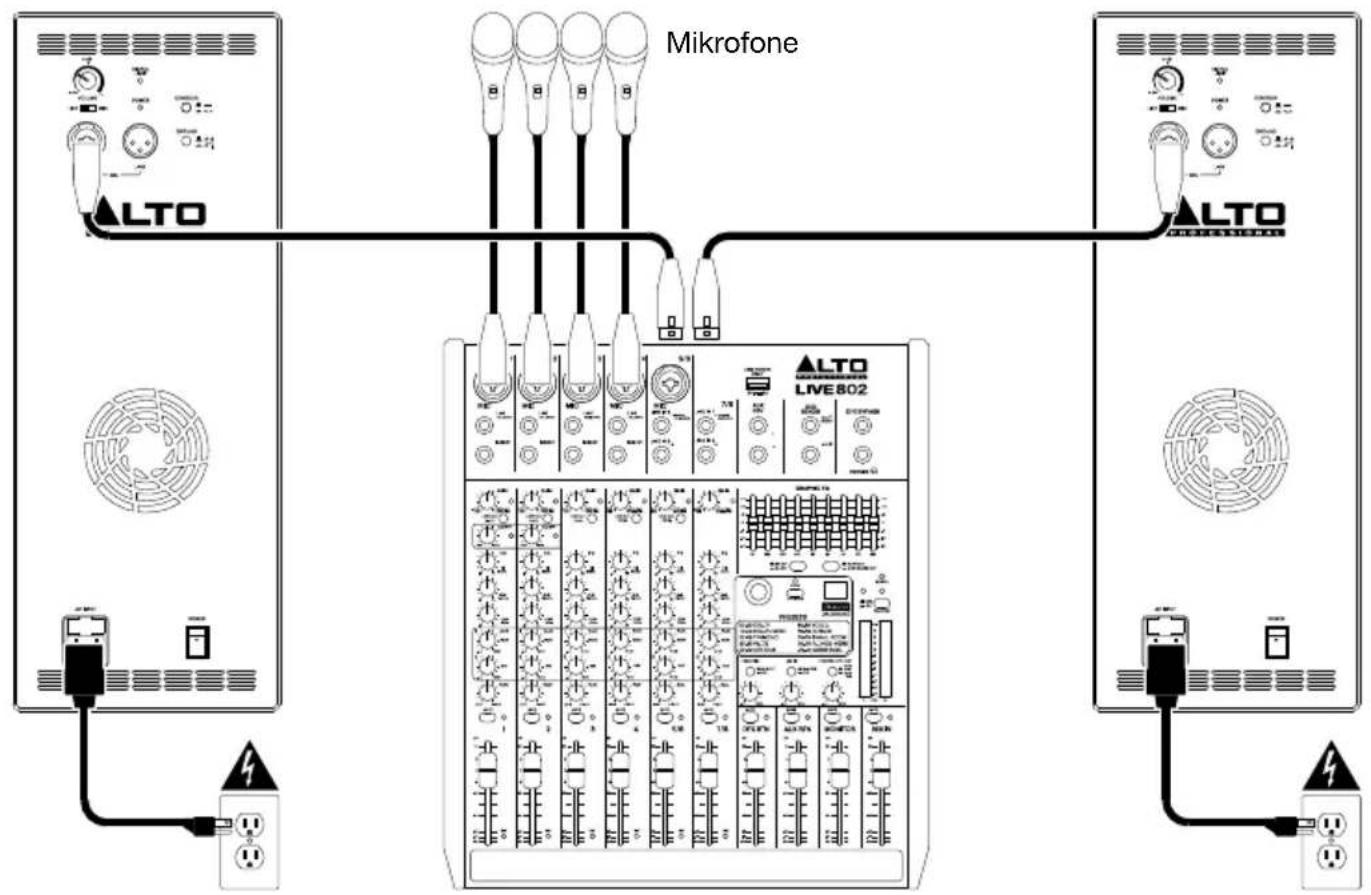

Beispiel A: Zwei Lautsprecher Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TX3 Lautsprechers. Wenn Sie einen TX308 oder TX310 verwenden, drehen Sie die Volume-Regler nicht über die 0 dB-Position hinaus. Wenn Sie einen TX312 oder TX315 verwenden, vergewissern Sie sich, dass die Eingangswahlschalter auf Line eingestellt sind.

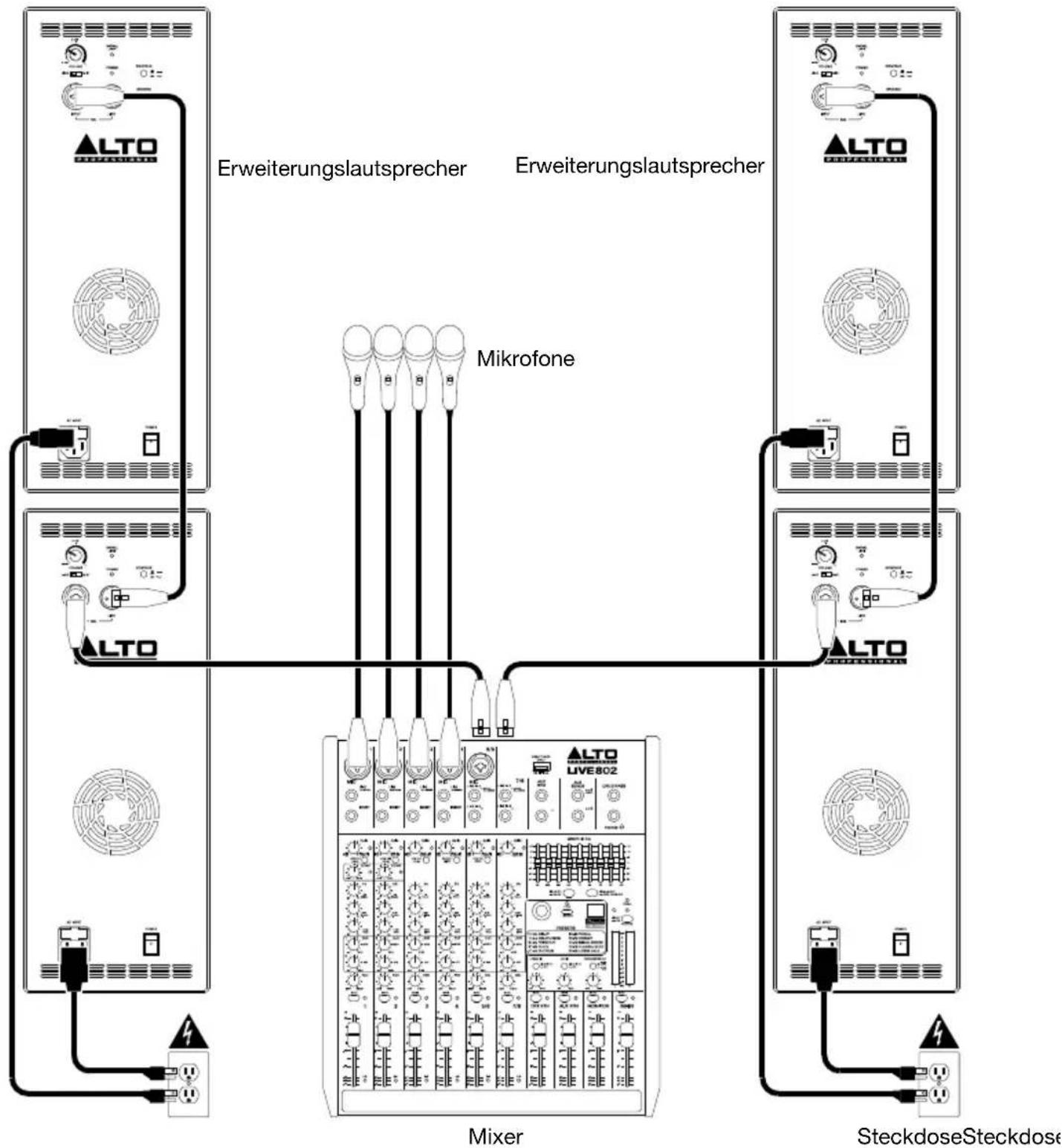

Beispiel B: Zwei Lautsprecher + zwei Erweiterungen Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TX3 Lautsprechers. Wenn Sie einen TX308 oder TX310 verwenden, drehen Sie die Volume-Regler nicht über die 0 dB-Position hinaus. Wenn Sie einen TX312 oder TX315 verwenden, vergewissern Sie sich, dass die Eingangswahlschalter auf Line eingestellt sind. Verbinden Sie alle Mix Out-Ausgänge Ihrer TX3 Lautsprecher mit den Eingängen Ihrer Erweiterungslautsprecher.
Mikrofone Mixer SteckdoseSteckdose Erweiterungslautsprecher Erweiterungslautsprecher36

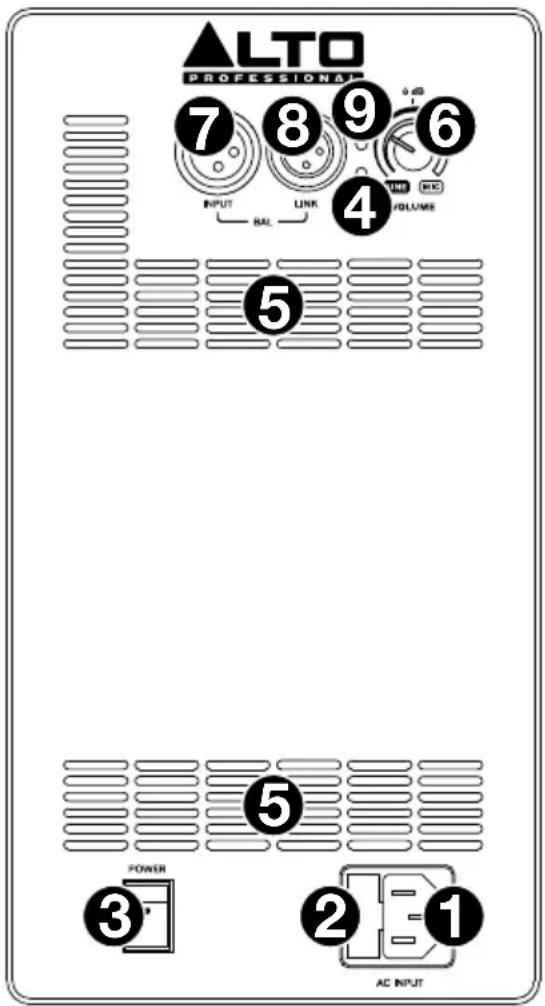

Funktionen Rückseite: TX308 und TX310
1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel,
um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt
ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den
Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: Diese LED leuchtet auf, wenn der
Lautsprecher eingeschaltet ist.
5. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnung
darf nie blockiert werden.
6. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke
des Lautsprechers einzustellen. Wenn Sie eine Audioquelle wie ein Mischpult, einen CD/MP3-Player oder einen Audio-Vorverstärker verwenden, werfen Sie einen Blick auf die Anzeige der äußeren/Line- Pegelanzeige. In den meisten Fällen darf die Lautstärke 0 dB nicht übersteigen. Wenn Ihre Audioquelle einen ungewöhnlich niedrigen Ausgang hat, können Sie den Volume-Regler über die 0 dB-Marke - aber nicht über die Signalbegrenzungsanzeige hinaus - drehen (siehe oben). Wenn Sie ein Mikrofon oder eine Instrument-Audioquelle verwenden, folgen Sie der Inneren/Mic- Pegelanzeige. Da der Mikrofon- und Instrumentenpegel normalerweise niedriger als ein Linepegel ist, können Sie die volle Rotation des Volume-Reglers nutzen. Siehe Setup > Lautstärkeregelung für weitere Informationen.
7. Eingabe: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um die
Audioquelle an diesen Eingang anzuschließen. Achten Sie darauf, dass sich der Lautstärkeregler in der richtigen Position befindet.
8. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel (nicht im Lieferumfang enthalten), um
diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden (z.B. mit einem anderen TX3-Lautsprecher).
9. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein Audiosignal an den Subwoofer gesendet wird - sie
blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.

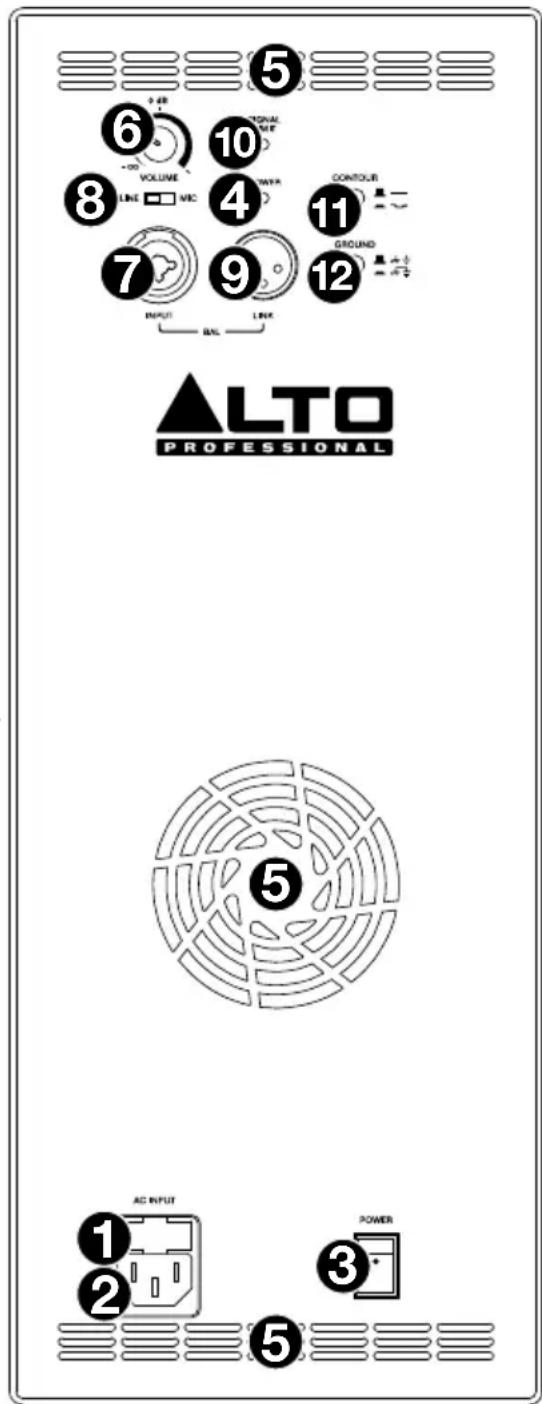

Rückseite: TX312 und TX315
1. AC-Eingang: Verwenden Sie das mitgelieferte Netzkabel,
um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf Aus steht.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist,
heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzschalter: Verwenden Sie diesen Schalter, um den
Lautsprecher ein- oder auszuschalten. Stellen Sie sicher, dass der Lautstärkeregler auf das Minimum eingestellt ist (gegen den Uhrzeigersinn).
4. Power-LED: Diese LED leuchtet auf, wenn der
Lautsprecher eingeschaltet ist.
5. Lüftungsöffnung: Der Bereich vor dieser Lüftungsöffnung
darf nie blockiert werden. Der Ventilator hinter der Lüftungsöffnung kühlt den Verstärker und verhindert, dass das Gerät überhitzt.
6. Lautstärke: Drehen Sie diesen Knopf, um die Lautstärke
des Lautsprechers einzustellen.
7. Eingabe: Verwenden Sie ein handelsübliches XLR- oder
6,35 mm Klinke-Kabel (nicht im Lieferumfang enthalten), um die Audioquelle an diesen Eingang anzuschließen. Achten Sie darauf, dass sich der Eingangswahlschalter in der richtigen Position befindet.
8. Eingangswahlschalter: Bringen Sie diesen Schalter in die
Position Line, wenn Sie eine Line-Level-Audioquelle an den Eingangangeschlossen haben. Bringen Sie diesen Schalter auf die Mic-Position, wenn Sie ein Mikrofon an den Eingang angeschlossen haben.
9. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-
Kabel (nicht im Lieferumfang enthalten), um diesen Ausgang mit dem Eingang eines weiteren Lautsprechers zu verbinden (z.B. mit einem anderen TX3-Lautsprecher).
10. Signal/Limit-LED: Diese LED leuchtet grün, wenn ein
Audiosignal an den Subwoofer gesendet wird - sie blinkt bei geringem Pegel und leuchtet durchgehend bei höherem Pegel. Die LED leuchtet rot, wenn die Leistungsgrenze/Schutz aktiviert ist - wenn die LED konstant rot leuchtet, reduzieren Sie die Lautstärke der Audioquelle.
11. Contour: Aktivieren (drücken) Sie diese Taste, um niedrige und hohe Frequenzen um +3 dB zu verstärken.
Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.
