Tipo de producto	Proyector láser
Marca	Sony
Modelo	VPL-PHZ50
Tecnología de visualización	LCD
Fuente de luz	Láser (matriz de diodos láser 95 W)
Resolución nativa	WUXGA (1920 × 1200)
Función de desplazamiento del objetivo	Sí (ajustes horizontal y vertical)

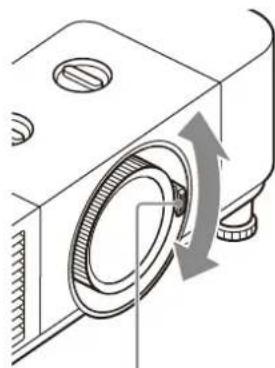

Zoom	Sí (manual)

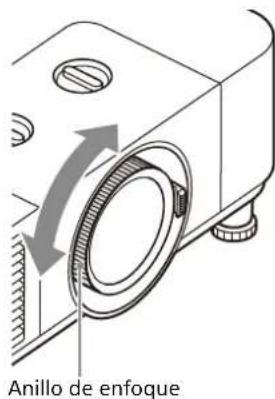

Enfoque	Sí (manual)
Entradas de video	HDMI, HDBaseT, Mini D-sub de 15 pines
Red	LAN (RJ45)
Accesorios suministrados	Control remoto (RM-PJ8), batería de litio CR2025, cable de alimentación, cable Mini D-sub, parasol, pernos de extensión (4)
Manual suministrado	Manual de configuración (papel) y Guía de ayuda (Web)
Limpieza del filtro de aire	Aspiradora, reemplazo si es necesario
Limpieza del objetivo	Paño suave para lentes
Limpieza del gabinete	Paño suave ligeramente húmedo si es necesario
Seguridad láser	Clase 1 (IEC 60825-1:2014), no mirar el objetivo
Instalación en techo	Por un instalador profesional, uso de pernos de extensión suministrados
Garantía	Garantía limitada de Sony (ver sitio web)

Preguntas frecuentes - VPLPHZ50 SONY

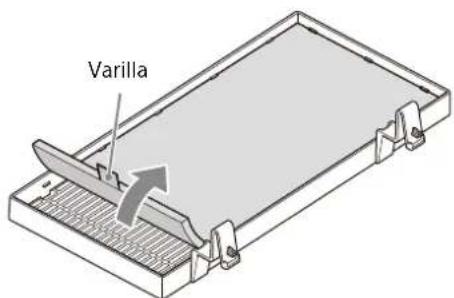

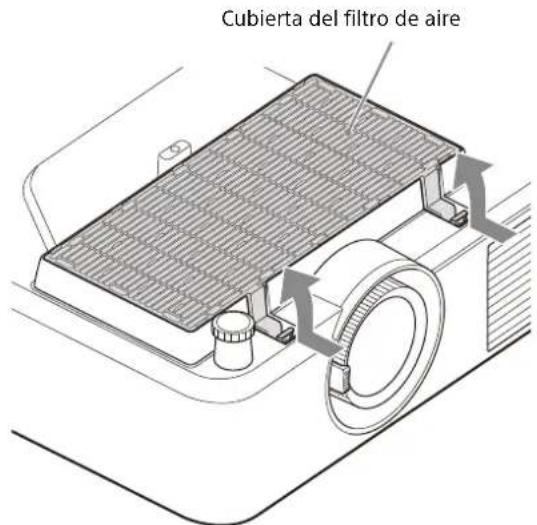

¿Cómo limpiar el filtro de aire del Sony VPL-PHZ50?

Apague el proyector y desconecte el cable de alimentación. Retire la tapa del filtro de aire, luego el filtro. Límpielo con una aspiradora. Vuelva a colocar el filtro asegurándose de su orientación correcta y cierre la tapa. Si el filtro está muy sucio, reemplácelo.

¿Qué hacer si el indicador WARNING parpadea en rojo dos veces?

Esto indica que la tapa superior no está correctamente fijada. Verifique la fijación de la tapa. Si el problema persiste, contacte a un técnico Sony autorizado.

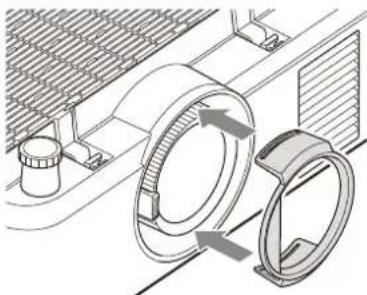

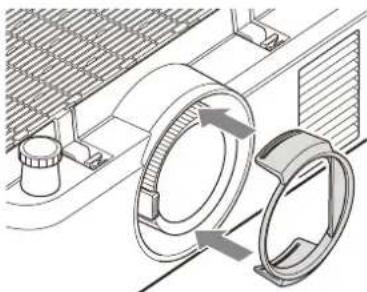

¿Cómo instalar el parasol suministrado?

Después de ajustar la posición, el zoom y el enfoque, apague la alimentación. Fije el parasol en el objetivo del proyector. No instale el parasol si no aparece luz parásita fuera de la pantalla.

¿Cuál es la fuente de luz del proyector?

El proyector utiliza una fuente de luz láser con una matriz de diodos láser de 95 W (20 diodos para VPL-PHZ50). Es un producto láser de clase 1.

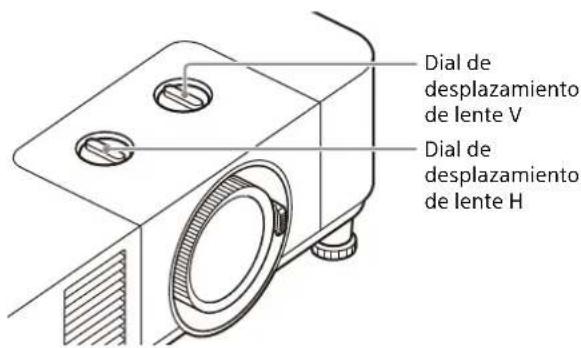

¿Cómo ajustar la posición de la imagen proyectada?

Utilice las ruedas de desplazamiento del objetivo H (horizontal) y V (vertical) para mover la imagen sin inclinar el proyector. También puede ajustar la inclinación con las patas delanteras ajustables.

¿Qué accesorios se suministran con el Sony VPL-PHZ50?

Los accesorios son: un control remoto (RM-PJ8) con batería de litio, un cable de alimentación, un cable Mini D-sub de 15 pines, un parasol, cuatro pernos de extensión y el manual de configuración.

¿Cómo instalar el proyector en el techo de forma segura?

La instalación debe ser realizada por un instalador profesional. Utilice los pernos de extensión suministrados con un par de apriete de 1,3 N·m en el dispositivo, luego fije el soporte de montaje al techo con un par de 1,1 N·m. Use solo las piezas suministradas y nunca levante el dispositivo por los pernos de extensión.

¿Qué hacer en caso de condensación en el proyector?

Si el proyector sufre un cambio brusco de temperatura, puede formarse condensación. Deje el proyector encendido durante dos horas antes de usarlo. Evite instalaciones cerca de aires acondicionados.

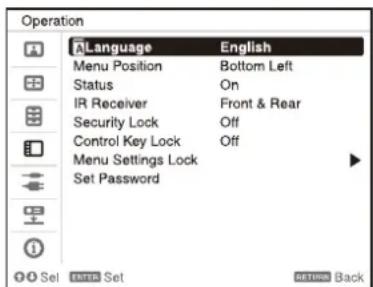

¿Cómo cambiar el idioma del menú de visualización?

Presione MENU, seleccione el menú Operation, luego Language. Elija su idioma de la lista y confirme con ENTER. Presione MENU nuevamente para salir.

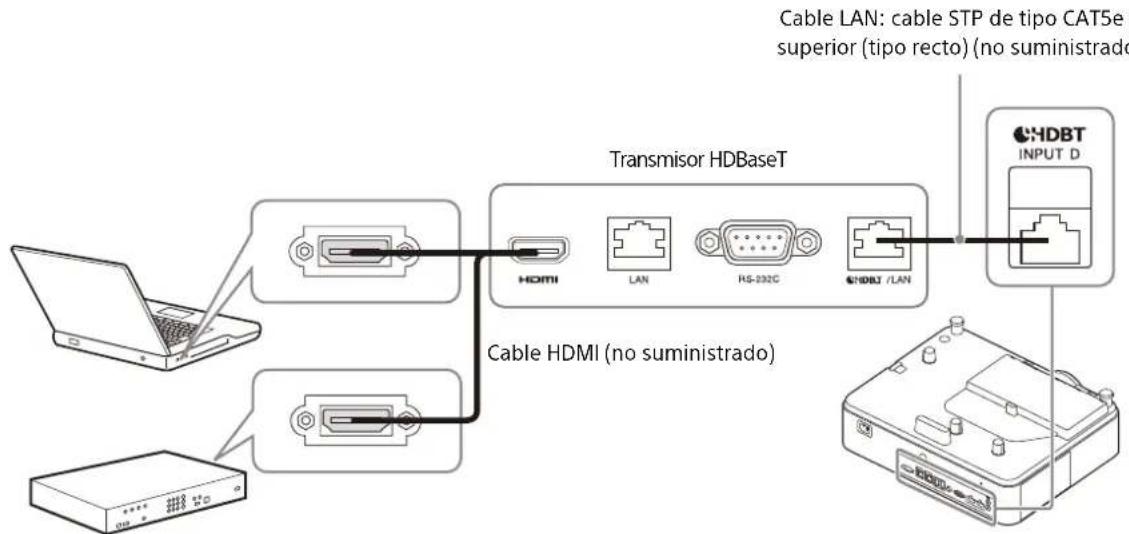

¿Qué cables usar para la conexión HDBaseT?

Use cables CAT5e o superiores, blindados, de hilo recto. La distancia máxima es de 100 m. Evite doblar los cables y manténgalos alejados de los cables de alimentación.

MANUAL DE USUARIO VPLPHZ50 SONY

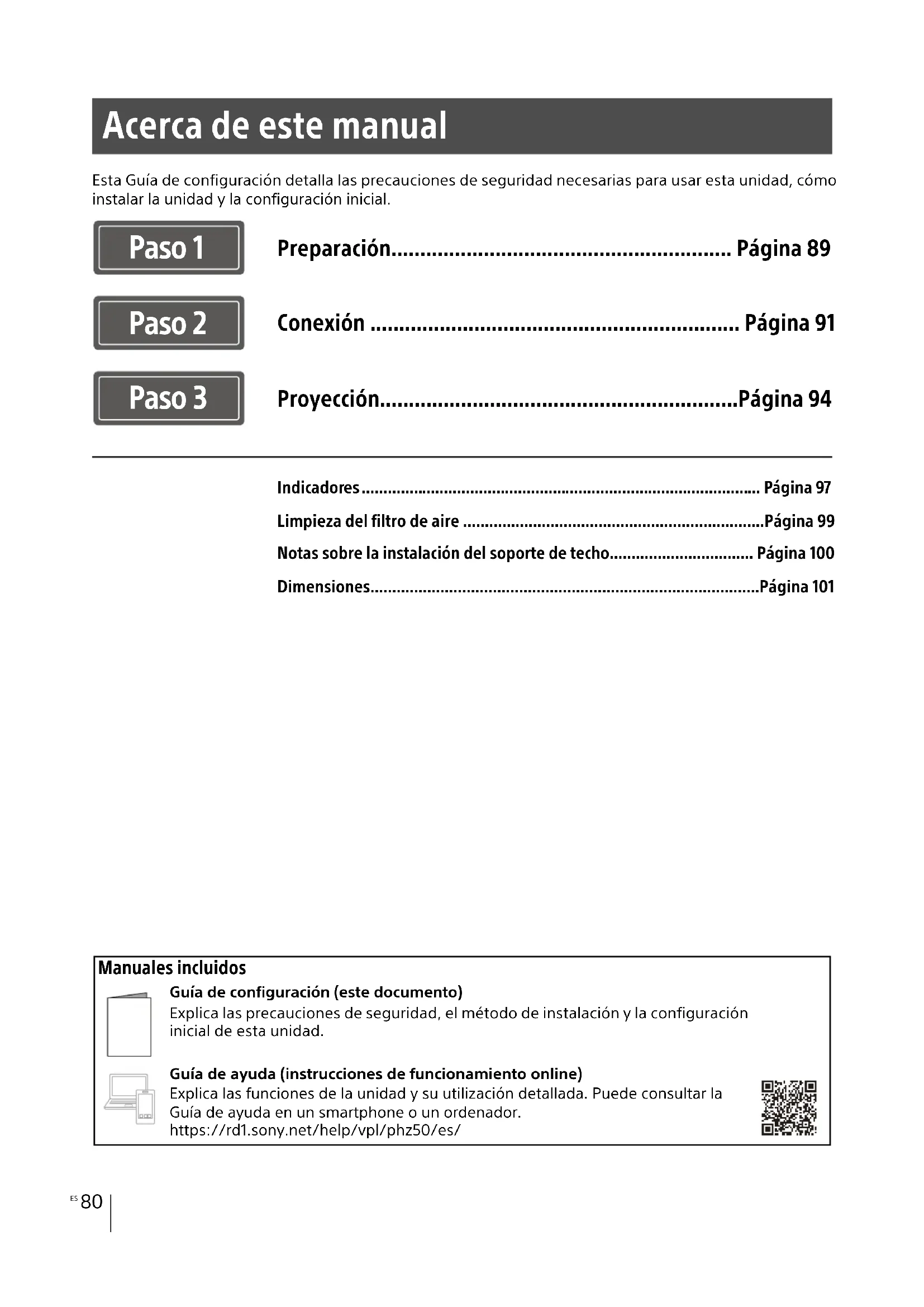

Acerca de este manual

Esta Guía de configuración detalla las precauciones de seguridad necesarias para usar esta unidad, cómo instalarla y la configuración inicial.

Paso 1

Preparación. Página 89

Paso 2

Conexión. Página 91

Paso 3

Proyección. Página 94

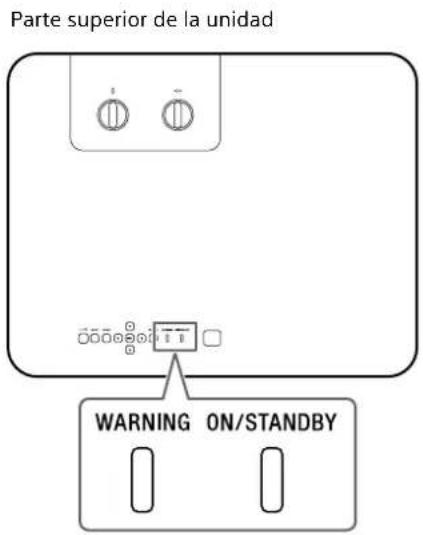

Indicadores. Página 97

Limpieza del filtro de aire. Página 99

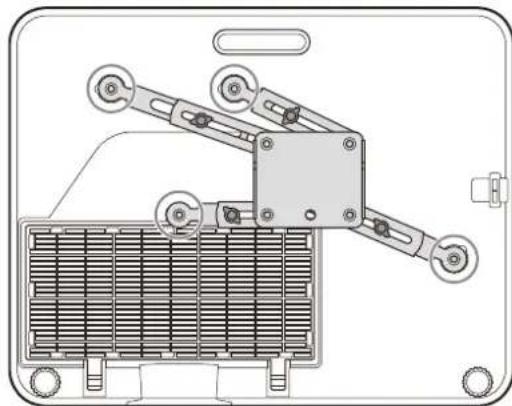

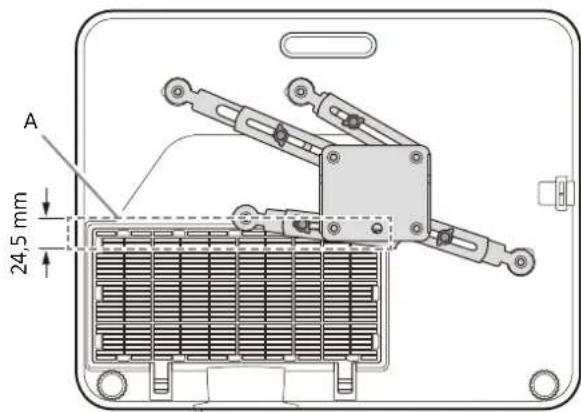

Notas sobre la instalación del soporte de techo. Página 100

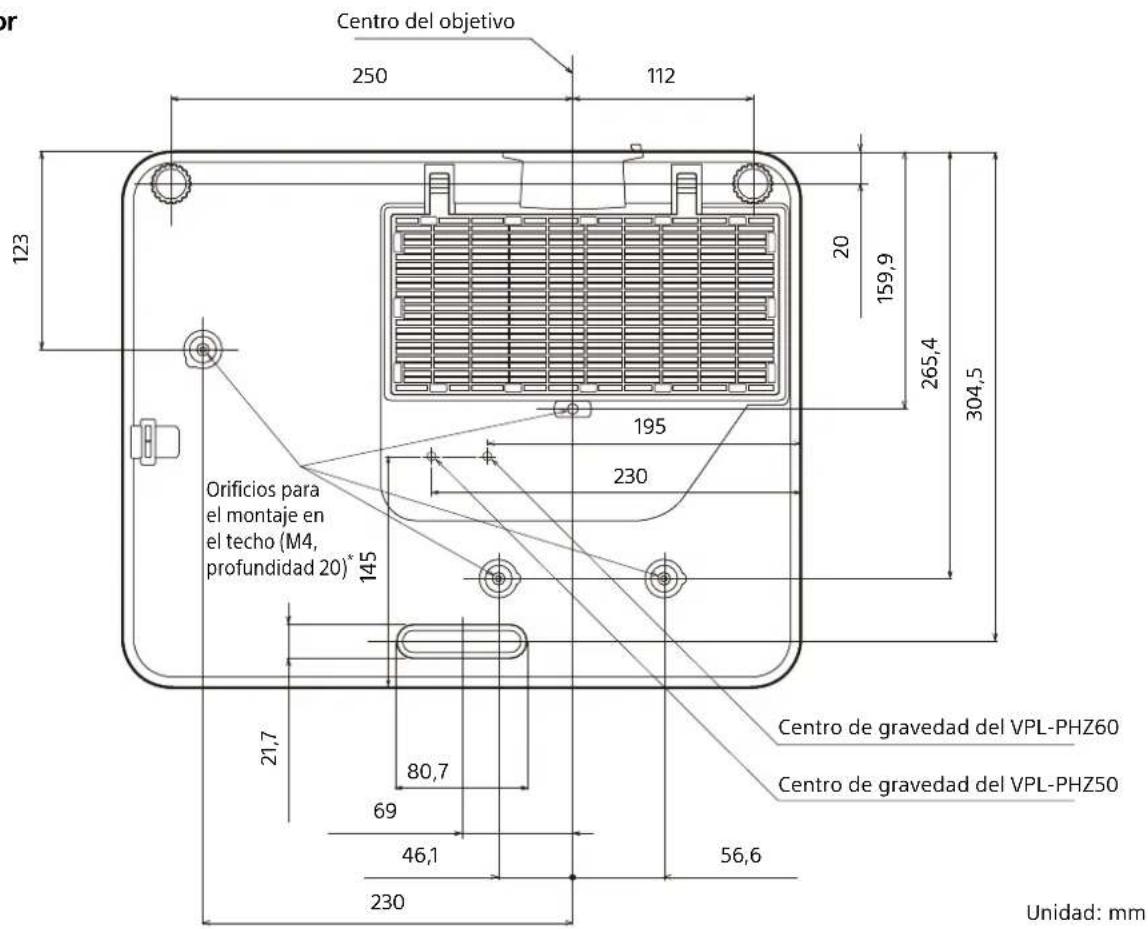

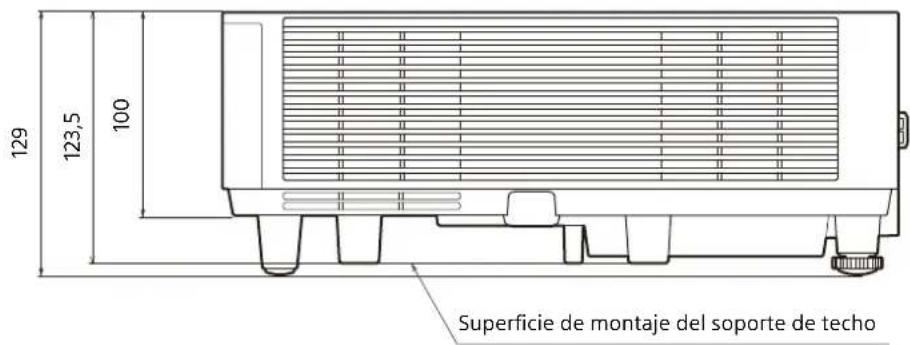

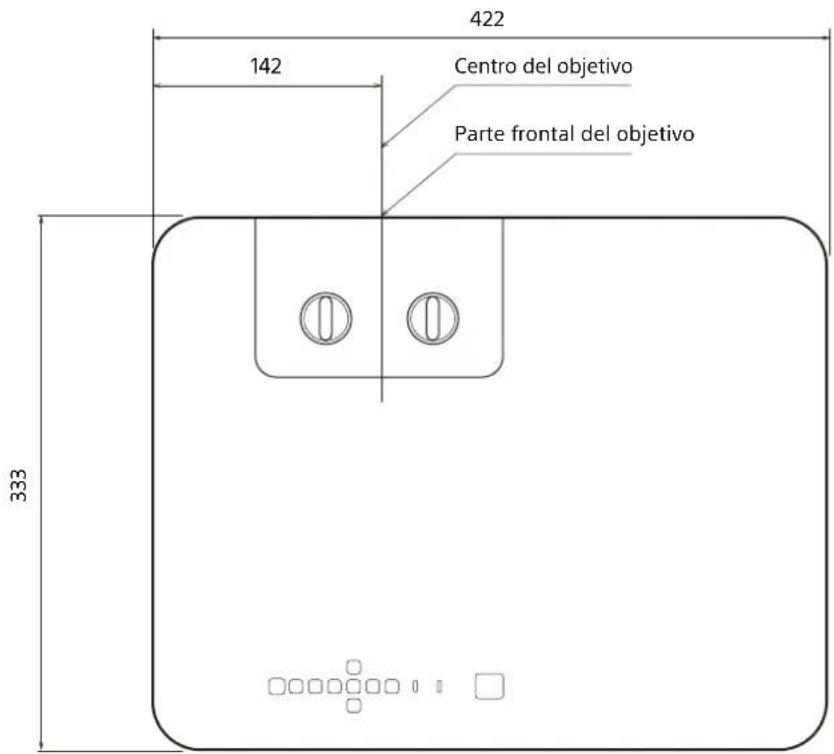

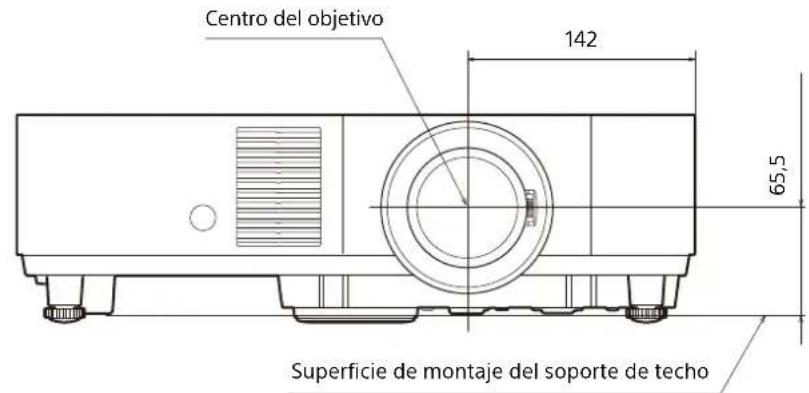

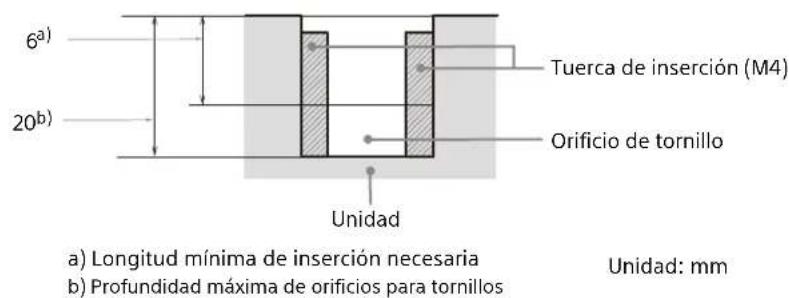

Dimensiones. Página 101

Manuales incluidos

Guía de configuración (este documento)

Explica las precauciones de seguridad, el método de instalación y la configuración inicial de esta unidad.

Guía de ayuda (instrucciones de funcionamiento en línea)

Explica las funciones de la unidad y su uso detallado. Puede consultar la

Guía de ayuda en un smartphone o un ordenador.

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias posteriores.

Al utilizar el producto, no lo use con finalidades distintas de las especializadas en el Manual de instrucciones.

ADVERTENCIA

Para reducir el riesgo de incendio o electrocución, no exponga este aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra el aparato. Solicite asistencia técnica únicamente a personal especializado.

ADVERTENCIA

Este aparato debe conectarse a tierra.

PRECAUCIÓN

• Peligro de explosión si se sustituye la batería por una del tipo incorrecto. Reemplace la batería solamente por otra del mismo tipo o de un tipo equivalente recomendado por el fabricante.
• Cuando deseche la batería o el producto, debe cumplir con la legislación de su área o país. No deseche la batería o el producto en el fuego o en un horno caliente, ni la corte o aplaste mecánicamente. Podría explotar o provocar un incendio. No someta la batería a una presión de aire extremadamente baja, ya que podría dar lugar a una explosión o a la fuga de gas o líquido inflamable.
• No coloque la batería en un lugar donde la temperatura sea elevada; por ejemplo, bajo la luz directa del sol o cerca del fuego. Podría prenderse, explotar o provocar un incendio. No sumerja ni humedezca la batería con agua o agua de mar. Podría producirse una descarga eléctrica.

ADVERTENCIA

Al instalar la unidad, incluya un dispositivo de desconexión fácilmente accesible en el cableado fijo, o conecte el enchufe de alimentación a una toma de corriente fácilmente accesible cerca de la unidad. Si se produce una anomalía durante el funcionamiento, utilice el dispositivo de desconexión para desactivar la alimentación o desconecte el enchufe de alimentación.

PRECAUCIÓN

Por razones de seguridad, no conecte el conductor de los cables de dispositivos periféricos que pueda tener demasiado voltaje en el siguiente puerto:

LAN

ADVERTENCIA

1. Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato recomendado con toma de tierra y que cumpla con la normativa de seguridad de cada país/región, si procede.
2. Utilice un cable de alimentación (cable de alimentación de 3 hilos)/conector/enchufe del aparato que cumpla con los valores nominales correspondientes en cuanto a tensión y amperaje.

Si tiene alguna duda sobre el uso del cable de alimentación/conector/enchufe del aparato, consulte a un técnico de servicio cualificado.

IMPORTANTE

La placa de características está situada en la siguiente ubicación de la unidad.

• Parte inferior

Todos los cables de interfaz realizados para conectar el equipo a los periféricos deben ser de tipo blindado para cumplir con los estándares de CEM y para evitar un funcionamiento no deseado debido a las emisiones irradiadas. Cuando se suministren cables, realícelos siempre para este fin.

ADVERTENCIA

El uso de este equipo en un entorno residencial podrá causar interferencias radioeléctricas.

Para los pacientes de Europa

Este dispositivo no debe utilizarse en zonas residenciales.

ADVERTENCIA

No ingiera la pila, hay riesgo de quemaduras químicas.

• El accesorio suministrado con este producto contiene una pila de botón. Si se traga la pila de botón, puede causar quemaduras internas graves en 2 horas que podrían causar la muerte.

Mando a distancia

• Mantenga las pilas nuevas y usadas lejos del alcance de los niños.
• Si el compartimento de la pila no se cierra con seguridad, deje de utilizar el producto y manténgalo lejos del alcance de los niños.
• Si cree que alguien se ha tragado las pilas o se han colocado en el interior del cuerpo, solicite atención médica inmediata.

Este símbolo tiene como objetivo alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) que acompañan al aparato.

IEC 60825-1:2014 PRODUCTO LÁSER DE CLASE 1

Al igual que con cualquier fuente de luz brillante, no mire fijamente al haz de luz, RG2 IEC 62471-5:2015.

ADVERTENCIA

No examine la lente cuando la utilice.

Precaución

La realización de controles o ajustes, o la realización de procedimientos no especificados aquí, puede resultar en la exposición a radiación peligrosa.

Precaución

El uso de instrumentos ópticos con este producto aumenta el peligro para los ojos.

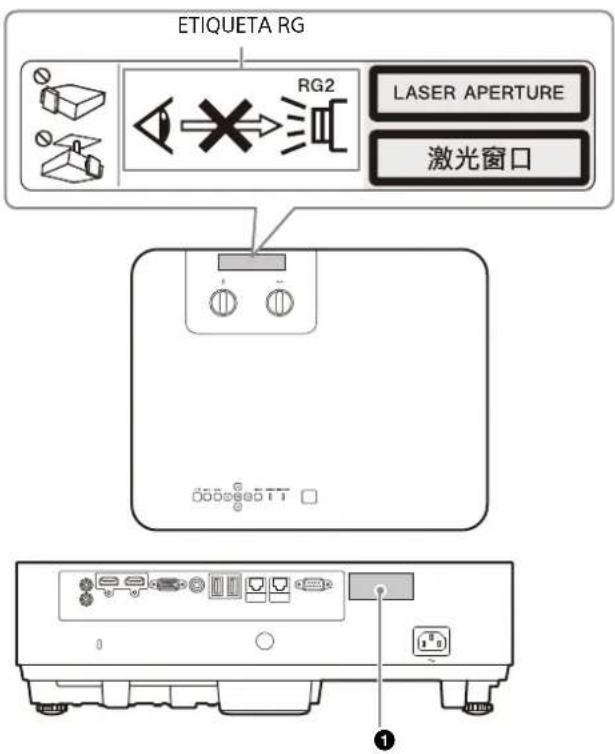

Información sobre la posición de las etiquetas

ETIQUETA DE CLASE 1

Especificaciones de la fuente de luz

VPL-PHZ60

Matriz de diodos láser de 125 W: 1 unidad. Diodos láser del conjunto: 24 unidades. Longitudes de onda de diodos láser incluidos: 449 - 461 nm

VPL-PHZ50

Matriz de diodos láser de 95 W: 1 unidad. Diodos láser del conjunto: 20 unidades. Longitudes de onda de diodos láser incluidos: 449 - 461 nm

Ángulo de divergencia del haz de luz desde la lente de esta unidad

Puerto de emisión de láser

Zoom máximo: α. Zoom mínimo: α

67.6° 45°

Precauciones

Seguridad

• Compruebe que la tensión de funcionamiento de la unidad sea la misma que la del suministro eléctrico local. Si es necesario adaptar la tensión, consulte con personal especializado de Sony.
• Si se introduce algún objeto sólido o líquido en la unidad, desenchúfela y haga que sea revisada por personal especializado de Sony antes de volver a utilizarla.
• Desenchufe la unidad de la toma mural cuando no vaya a utilizarla durante varios días.
• Para desconectar el cable, tire del enchufe. Nunca tire del propio cable.
• La toma mural debe encontrarse cerca de la unidad y ser de fácil acceso.
• La unidad no está desconectada de la fuente de alimentación de CA mientras esté conectada a la toma mural, excepto si ha apagado la unidad.
• No examine la lente cuando la utilice.
• Al encender el proyector, asegúrese de que nadie está mirando directamente al objetivo de proyección.
• No deje que los niños utilicen la unidad sin supervisión.
• No coloque la mano ni ningún objeto cerca de los orificios de ventilación. El aire que sale está caliente.

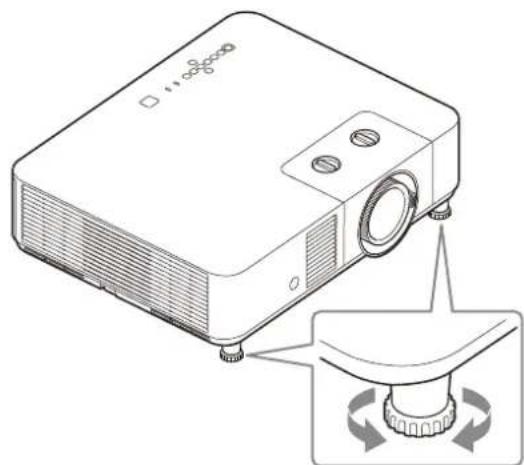

• Tenga cuidado de no pillarse los dedos con el pie (ajustable) cuando ajuste la altura de la unidad. No ejerza una presión excesiva sobre la parte superior de la unidad cuando el ajustador esté fuera.
• Evite utilizar un cable prolongador con un bajo límite de tensión, ya que pueda producir cortocircuitos e incidentes físicos.
• No se atrape los dedos entre la unidad y la superficie del suelo al mover un proyector instalado en el suelo.
• Tenga cuidado de no atraparse los dedos con el ventilador de refrigeración.
• No instale la unidad en una ubicación cercana a fuentes de calor tales como radiadores o conducciones de aire, ni en un lugar sujeto a la luz directa del sol, demasiado polvo o humedad, vibraciones mecánicas o golpes.
• Si un usuario desmonta, repara o modifica la unidad, puede poner en peligro gravemente su propia seguridad.
• Si se produce un error o una avería en el proyector, consulte con un técnico cualificado de Sony.
• Si se bloquean los orificios de ventilación, el calor interno aumentará y esto podrá provocar un incendio o dañar la unidad. Con el fin de permitir una circulación de aire adecuada y evitar el recalentamiento interno, siga los consejos que se indican a continuación:
• Coloque la unidad, dejando un espacio suficiente en relación con paredes u objetos (página 85).

• Procure no utilizar ningún objeto que cubra los orificios de ventilación (salida/entrada de aire).

• No coloque la unidad sobre superficies tales como partes del embalaje original, paños suaves, papeles, cojines o trozos de papel. Dichos materiales podrán pegarse a los orificios de ventilación.

• No coloque delante del objetivo nunca un objeto que pueda bloquear la luz durante la proyección. El calor de la luz puede provocar daños en el objeto. Utilice la función de imagen en blanco para interrumpir la imagen.

• No utilice la barra de seguridad para evitar robos durante el transporte o la instalación de la unidad. Si eleva la unidad o la deja suspendida mediante la barra de seguridad, es posible que la unidad se caiga y se dañe, asimismo, podrá provocar daños personales.

Para los distribuidores

• Si se instala el proyector en el techo, es necesario usar un soporte Sony o un soporte equivalente recomendado.
• Cierre firmemente la tapa de la carcasa cuando lo instale en el techo.

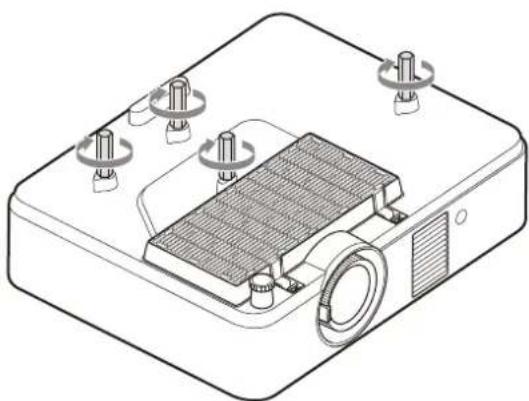

• No utilice componentes distintos de los extensores incluidos.
• Apriete los extensores de la unidad a un par de 1,3 ± 0,1 N·m. A continuación, instale el soporte de techo apretando los tornillos de los extensores a un par de 1,1 ± 0,1 N·m.
• En las siguientes condiciones, evite utilizar:
• los extensores si ya hay extensores instalados,
• los extensores sin aparecer,
• extensores dañados.
• Después de instalar extensores en la unidad, no transporte la unidad sujetándola por los extensores.

Precauciones de seguridad para instalar la unidad en el techo

• Nunca instale el proyector en el techo ni lo desplace sin ayuda. Consulte con la tienda en la que compró el proyector o con un instalador experimentado.
• Si instala la unidad en el techo, utilice un cable de seguridad o un sistema similar para evitar que la unidad se desprenda. Para realizar la instalación, consulte con la tienda en la que compró el proyector o con un instalador experimentado.
• Para usar el proyector de forma segura, revíselo de forma periódica en el establecimiento de compra o en un instalador especializado.

Sobre la instalación

• Cuando instale la unidad, deje espacio entre cualquier pared o similar y la unidad como se muestra en la ilustración.

Vista superior

• Evite usar la unidad si su inclinación horizontal es superior a 15 grados.

• Si la unidad está instalada en vertical, evite usar la unidad si su inclinación es superior a 45 grados.

• Evite utilizar la unidad en lugares en los que la temperatura o la humedad sean muy elevadas, o en los que la temperatura sea muy baja.

• Evite instalar la unidad en lugares expuestos a un flujo directo de aire frío o caliente procedente de un aparato de climatización. Si se instalara en una ubicación de estas características, la unidad podría averiarse debido a la condensación de humedad o a un aumento de temperatura.

• Evite instalar la unidad en una ubicación cercana a un sensor de calor o de humo. Si se instala en una ubicación de estas características, podría provocar un fallo de funcionamiento del sensor.

• Evite instalar la unidad en un entorno en el que haya un exceso de polvo o humo. Si lo hace, el filtro del aire se obstruirá, y es posible que la unidad se averíe o no funcione correctamente.

• Si utiliza la unidad en lugares con una altitud de 1.000 m o más, configure la opción "Modo gran altitud" del menú "Instalación" en el ajuste adecuado. De lo contrario, pueden producirse efectos adversos, tales como la reducción de la fiabilidad de determinados componentes.

Precauciones para la instalación en vertical

Cuando instale el proyector en el modo vertical, asegúrese de colocarlo con los orificios de ventilación de salida hacia arriba (tal y como se indica en la ilustración).

Orificios de ventilación (salida de aire)

Orificios de ventilación (entrada de aire)

Limpieza del objetivo y de la carcasa

• Asegúrese de desconectar el cable de alimentación de CA de la toma de corriente de CA antes de limpiar la unidad.
• Si frota la unidad con un paño sucio, la carcasa podrá rayarse.
• Si la unidad se expone a materiales volátiles, como insecticidas, o si está en contacto con algunos productos de goma o resina de vinilo durante un periodo de tiempo prolongado, la unidad podrá deteriorarse o el recubrimiento podrá desprenderse.
• No toque el objetivo con las manos desprotegidas.
• Acerca de la limpieza de la superficie del objetivo: Limpie suavemente el objetivo con un paño suave, como una gamuza. Las manchas resistentes pueden eliminarse con un paño suave ligeramente humedecido con agua. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.
• Acerca de la limpieza de la carcasa: Limpie la carcasa suavemente con un paño suave. Las manchas persistentes pueden eliminarse con un paño suave ligeramente humedecido en una solución detergente neutra previamente escurrido y, a continuación,

pasando un paño suave y seco. No utilice nunca solventes como el alcohol, el benceno o los disolventes, ni detergentes ácidos, alcalinos o abrasivos, ni paños de limpieza con productos químicos.

Iluminación

Con el fin de obtener imágenes con la mejor calidad posible, la parte frontal de la pantalla no debe estar expuesta a la luz solar ni a iluminaciones directas.

Disipación de calor

La temperatura de la carcasa del proyector puede subir mientras se utiliza el equipo o inmediatamente después; sin embargo, esto no indica un problema de funcionamiento.

Pantalla

Cuando utilice una pantalla de superficie irregular, en raras ocasiones aparecerán patrones de bandas en la pantalla, dependiendo de la distancia entre la pantalla y la unidad, o de la ampliación del zoom. Esto no significa una avería de la unidad.

Ventilador

Es posible que se produzca ruido, ya que el proyector está equipado con un ventilador en su interior para evitar que la temperatura interna aumente. Se trata de un resultado normal del proceso de fabricación y no indica un fallo de funcionamiento. Si, no obstante, se produce un ruido anómalo, consulte con personal especializado de Sony.

Revisión de componentes relacionados con la fuente de luz

La unidad utiliza un láser, por lo que al realizar el mantenimiento o la revisión de componentes relacionados con la fuente de luz, es necesario trabajar con las máximas precauciones y en un entorno seguro. Pida siempre consejo a un técnico de Sony cualificado.

Eliminación de productos usados

No deseche los productos usados junto con los residuos generales.

Deseche correctamente los productos usados para evitar perjudicar el medio ambiente o su propia salud o la de los demás. Cumpla las normativas sobre eliminación de su zona.

Proyector LCD

El proyector LCD está fabricado con tecnología de alta precisión. No obstante, es posible que se observen pequeños puntos negros o brillantes (rojos, azules o verdes), o también, de forma continua en el proyector. Se trata de un resultado normal del proceso de fabricación y no indica fallo de funcionamiento.

Además, si utiliza varios proyectores LCD para proyectar en una pantalla, es posible que la reproducción de colores no sea igual en todos los proyectores, incluso si son del mismo modelo, ya que el balance de color puede estar configurado de forma distinta.

Acerca de la condensación

Si la temperatura de la habitación en la que se instala el proyector cambia rápidamente, o si el proyector se traslada súbitamente de un lugar muy frío a uno muy caliente, es posible que se produzca condensación en el proyector. La condensación puede provocar errores de funcionamiento, por lo que debe prestarse atención al ajustar la temperatura del aire acondicionado. Si se produce condensación, deje el proyector encendido durante dos horas antes de utilizarlo.

Notas sobre la seguridad

• SONY NO SE HACE RESPONSABLE POR DAÑOS DE NINGÚN TIPO DEBIDOS A LA OMISIÓN DE LAS MEDIDAS DE SEGURIDAD ADECUADAS EN DISPOSITIVOS DE TRANSMISIÓN, FUGAS DE DATOS INEVITABLES DERIVADAS DE LAS ESPECIFICACIONES DE TRANSMISIÓN O PROBLEMAS DE SEGURIDAD DE CUALQUIER TIPO.
• En función del entorno operativo, es posible que terceros no autorizados en la red puedan acceder a la unidad. Al conectar la unidad a la

red, confirme siempre que la red está correctamente protegida.

• Desde el punto de vista de la seguridad, al utilizar la unidad conectada a la red, se recomienda encarecidamente acceder a la ventana de control a través de un navegador web y modificar la limitación de acceso de los valores predeterminados de fábrica.

Asimismo, se recomienda establecer una contraseña con una cadena de caracteres suficientemente larga, que sea difícil de adivinar por los demás, y que debe guardarse de forma segura.

• No visite sitios web con el navegador web mientras ajusta la configuración o justo después. El navegador web recuerda los ajustes de inicio de sesión, por lo que debe cerrarlo al completar la configuración para evitar que terceros no autorizados utilicen la unidad o evitar la instalación de programas maliciosos.
• Cuando conecte este producto a una red, conéctelo mediante un sistema con referencia de protección como, por ejemplo, un router o un firewall. Si se conecta sin dicha protección, pueden producirse problemas de seguridad.

No coloque este producto cerca de aparatos médicos

Este producto (incluyendo los accesorios) tiene un imán (o imanes) que puede interferir con marcapasos, válvulas de derivación programables para el tratamiento de la hidrocefalia, u otros aparatos médicos. No coloque el producto cerca de personas que utilicen dichos aparatos médicos. Consulte con su médico antes de utilizar este producto si utiliza cualquiera de dichos aparatos médicos.

Notas

• Verifique siempre que esta unidad funciona correctamente antes de utilizarla. SONY NO SE HACE RESPONSABLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA, NI POR CUALQUIER OTRA RAZÓN.
• SONY NO SE HACE RESPONSABLE POR RECLAMACIONES DE NINGÚN TIPO REALIZADAS POR USUARIOS DE ESTA UNIDAD O POR TERCEROS.
• SONY NO SE HACE RESPONSABLE DE LA FINALIZACIÓN NI DE LA INTERRUPCIÓN, POR LA CIRCUNSTANCIA QUE FUERA, DE CUALQUIER SERVICIO RELACIONADO CON ESTA UNIDAD.

Notas sobre la licencia

Consulte el apartado "Nota sobre el software" en la Guía de ayuda y lea el contenido de la licencia.

Comprobación de los accesorios suministrados

Mando a distancia (RM-PJ8) (1)

Pila de litio (CR2025) (1)

La pila ya está instalada. Antes de utilizar el

mando a distancia, retire la película aislante.

Cable de alimentación de CA (1)

Cable mini D-sub de 15 clavijas (1,8 m) (1)

(1-970-584-11/Sony)

Protector de luz (1)

Extensores (4)

Guía de configuración (este manual) (1)

Instalación de las pilas

1 Extraiga el compartimento de la pila de litio. Tire del compartimento de la pila hacia usted y abra el pestillo.

2 Introduzca una pila de litio.

La pila de litio debe introducirse en el compartimento con el polo positivo hacia arriba.

3 Cierre el compartimento de la pila de litio.

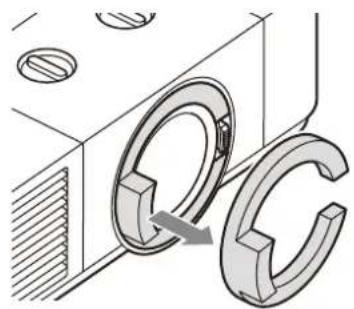

Desmontaje de la almohadilla protectora de la lente

Asegúrese de quitar la almohadilla protectora de la lente antes de utilizar la unidad.

Si va a transportar el proyector, ajuste el desplazamiento de la lente en el centro y coloque la almohadilla protectora de la lente.

Instalación del protector de luz

Un movimiento importante en el desplazamiento del objetivo H puede provocar la aparición de luz tenue fuera del área efectiva de la pantalla. Si esta situación resulta un problema, instale el protector de luz.

Tras ajustar la posición de proyección, el zoom y el enfoque, apague el equipo y monte el protector de luz en el objetivo del proyector.

En caso de luz tenue en la parte derecha de la pantalla

En caso de luz tenue en la parte izquierda de la pantalla

Nota

No instale el protector de luz si no aparece luz fuera del área efectiva de la pantalla. (Si instala el protector de luz en este caso, los bordes de la imagen podrían aparecer cortados u oscuros.)

Notas

• Apague todos los dispositivos antes de realizar cualquier conexión.
• Utilice los cables apropiados para cada conexión.
• Inserte firmemente los enchufes de los cables; las conexiones mal realizadas pueden reducir la calidad de las señales de imagen o provocar una avería. Cuando desconecte un cable, asegúrese de sujetarlo por el enchufe y no del cable.
• Para obtener más información, consulte también los manuales de instrucciones del dispositivo que vaya a conectar.

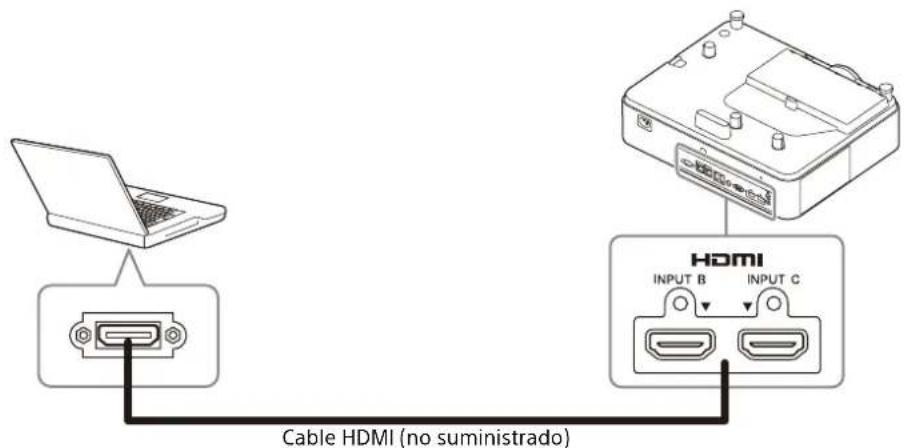

Conecte el terminal INPUT B o INPUT C al terminal de salida HDMI del ordenador.

Notas

• Utilice dispositivos compatibles con HDMI con el logotipo HDMI.
• Utilice cables HDMI de alta velocidad en los que aparezca el logotipo del tipo de cable. (Se recomiendan los productos Sony.)
• El terminal HDMI de este proyector no es compatible con señales DSD (Direct Stream Digital, flujo directo digital) o CEC (Consumer Electronics Control, Control de electrónica de consumo).

Utilización de un terminal LAN

Conecte el terminal LAN y el terminal LAN del ordenador a través de un concentrador o un router.

Notas

• Al utilizar las funciones de red del terminal LAN, asegúrese de comprobar si la opción "Ajuste LAN" está ajustada en "Pto. LAN".
• Conecte el proyector a la red que está diseñada para controlar el acceso desde Internet, como una red LAN. Si el proyector se conecta directamente a Internet, el riesgo de seguridad aumenta.

Al supervisar y controlar el proyector a través de la red, acceda a la ventana de control del proyector (consulte "Uso de las funciones de red" en la Guía de ayuda) a través de un navegador web y active el protocolo de control que desee.

Conexión a un dispositivo HDBaseT™

Para conectar el proyector a un ordenador, dispositivo de video o equipo de red se utiliza el transmisor HDBaseT.

Notas para conectar esta unidad y el transmisor HDBaseT

• Consulte a un profesional o distribuidor de Sony para realizar el cableado. Si el cableado no es correcto, no se podrán utilizar las características de transmisión del cable, y la imagen puede interrumpirse o perder estabilidad.
• Conecte el cable directamente al transmisor HDBaseT sin pasar por un concentrador ni por un router.
• Utilice cables que cumplan las condiciones que se exponen a continuación.
• CAT5e o superior
• Tipo apantallado (conectores cubiertos)
• Conexión de cable recto Cable sencillo
• Al instalar los cables, utilice un probador de cables, analizador de cables o dispositivo similar para comprobar si los cables cumplen el requisito CAT5e o superior. Si hay un conector de transmisión entre esta unidad y el transmisor HDBaseT, inclúyalo al medir.
• Para reducir el efecto del ruido, instale y use el cable de modo que no se enrolle y quede lo más recto posible.
• Instale el cable lejos de los demás cables (sobre todo del cable de alimentación).
• Al instalar varios cables, no los una, y procure que la distancia en paralelo entre ellos sea lo menor posible.
• La distancia de cobertura del cable es de 100 m como máximo. Si supera los 100 m, la imagen puede interrumpirse o pueden producirse fallos en la comunicación LAN. No utilice el transmisor HDBaseT más allá de la distancia de cobertura máxima del cable.
• En caso de problemas o averías provocados por dispositivos de otros fabricantes, póngase en contacto con el fabricante en cuestión.

Conexión a un ordenador/dispositivo de video

Conecte el terminal HDBaseT al terminal de salida HDMI en un ordenador o dispositivo de video.

Para obtener información sobre otros métodos de conexión, consulte "Conexión" en la Guía de ayuda.

Encendido/apagado del proyector

1 Conecte el cable de alimentación de CA a una toma de pared. 2 Encienda el proyector. Pulse la tecla I/ O en la unidad o el mando a distancia.

Apagado de la alimentación

1 Pulse la tecla I/ O en la unidad o el mando a distancia. El proyector empieza a cerrarse y se apaga. Para prolongar su vida útil, apague el proyector cuando no lo utilice. 2 Desconecte el cable de alimentación de CA de la toma de pared.

Selección del idioma de los menús

El idioma predeterminado de fábrica para los menús, mensajes, etc. es el inglés. Para cambiar el idioma en pantalla, siga los pasos descritos a continuación:

1 Conecte el cable de alimentación de CA a una toma de pared. 2 Encienda el proyector. Pulse la tecla I/ en la unidad o el mando a distancia. 3 Pulse la tecla MENU para visualizar el menú. Si no puede ver correctamente la pantalla, ajuste el enfoque, el tamaño y la posición de la imagen proyectada (página 95). 4 Seleccione el idioma de los menús. ① Pulse la tecla o para seleccionar el menú Operation (a continuación, pulse la tecla ENTER).

② Pulse la tecla o para seleccionar "Language" (y, a continuación, pulse la tecla ENTER).

③ Pulse la tecla ↓/↓/↓/↓ para seleccionar un idioma y, a continuación, pulse la tecla ENTER.

5 Pulse la tecla MENU para desactivar la pantalla del menú.

Proyección de una imagen

El tamaño de una imagen proyectada depende del objetivo o de la distancia existente entre el proyector y la pantalla. Coloque el proyector de modo que la imagen proyectada se ajuste al tamaño de la pantalla. Para obtener más información sobre las distancias de proyección y los tamaños de la imagen proyectada, consulte "Distancia de proyección" en la Guía de ayuda.

1 Conecte el cable de alimentación de CA a una toma de pared. 2 Conecte todos los dispositivos necesarios al proyector (página 91). 3 Encienda el proyector. Pulse la tecla I/ en la unidad o el mando a distancia. 4 Encienda el dispositivo conectado. 5 Seleccione la fuente de entrada. Pulse la tecla INPUT del proyector o el mando a distancia para visualizar la ventana de selección de entrada. Pulse la tecla INPUT varias veces o la tecla ↓/↓ para seleccionar la imagen que se va a proyectar. 6 Cambie el destino de salida de la pantalla del ordenador por una pantalla externa. La manera de cambiar el destino de salida variará en función del tipo de ordenador. (Ejemplo)

7 Ajuste el enfoque, el tamaño y la posición de la imagen proyectada (página 95).

Ajuste de la imagen proyectada

Gire el anillo de enfoque.

Ajuste del tamaño de imagen (zoom)

Gire la palanca de zoom.

Palanca de zoom

Ajuste de la posición de la imagen

Ajuste de la inclinación del proyector utilizando el desplazamiento de lente

Gire el dial de desplazamiento de lente H para ajustar la lente en horizontal o gire el dial de desplazamiento de lente V para ajustar la lente en vertical.

Ajuste la inclinación del proyector con los pies delanteros (ajustables)

Si el proyector se instala sobre una superficie irregular, ajuste la posición de la imagen proyectada modificando la inclinación del proyector con las patas delanteras (ajustables).

Notas

• Tenga cuidado de no golpear o dejar caer el proyector sobre los dedos.
• No ejerza una presión excesiva sobre la parte superior del proyector cuando la pata anterior (ajustable) está extendida. Puede producirse un problema de funcionamiento.

Si tiene que ajustar todas las imágenes proyectadas, consulte "Ajuste" en la Guía de ayuda.

Indicadores

Puede probar el estado del proyector o si existe algún tipo de anomalía comprobando el estado de iluminación/parpadeo del indicador ON/STANDBY y del indicador WARNING de la parte superior. Si los indicadores parpadean en rojo, solucione el problema de acuerdo con "Soluciones e indicadores de advertencia" (página 98).

Indicación de estado

Estado del indicator Estado de		Descripciónfuncimiento
WARNING	ON/STANDBY	Espera La alimentación se suministra al projector y este se encuentraen el modo Espera de acuerdo con la configuración.
	(Se ilumina en rojo)(Aφ)
WARNING	ON/STANDBY	Calentimiento El projector está calentándose afterwards de encenderlo.
	(Parpadea en verde)(Aφ)
WARNING	ON/STANDBY	Encendido El projector está lista para la proyección.
	(Se ilumina en verde)(A)
WARNING	ON/STANDBY	Otro estado deespera	El projector está en el modo Sin entrada (Apagado luz) o elajuste del altovoz es "Siempre encendido".
	(Se ilumina en naranja)(

Estado del indicator Estado de	funcimiento	Descripción
WARNING ON/STANDBY (Parpadea en naranja)($)	Actualización del software en usuario	Elsoftware del projector se estáactualizando.

Soluciones e indicadores de advertencia

Estado del indicator Número de		Significado/Solución parpadeos
WARNING	ON/STANDBY	Dos vezes La taps superior no se ha colocado correctamente. Compruebe la fijación de la taps superior. Si se ha aflojado a causa de un impacto importante en el projector, consulte con personalrialducido de Sony.
	(Se ilumina en rojo) (I
WARNING	ON/STANDBY	Tres vezes La fuente de luz no se enciende correctamente. Desconnecte el cable de alimentacion de CA y asegürese de que el indicator ON/STANDBY se apague y, a continuacion, connecte el cable de alimentacion de CA en la toma de corriente y enciende el projector.
	(Se ilumina en rojo) (I
WARNING	ON/STANDBY	Dos vezes La temperatura del projector es anomala. Realice las siguientesaxonies. • Compruebe si el filtro de aire está obstruido y, a continuacion, limpielo o vuela a colocarlo (pagina 99). • Compruebe que los orificios de ventilacion (entrada/salida) no estén bloqueados por la pared u othero objeto y deje sufiente espacio. • Compruebe la temperatura ambiente y utilise el projector bajo el rango de temperatura de funcionalmente.
(Parpadea en rojo) (Parpadea en rojo) Ambos indicadores parlpean

Si los indicadores parpadean de otra forma diferente a la descrita anteriormente, desconecte el cable de alimentación de CA y asegúrese de que el indicador ON/STANDBY se apague y, a continuación, conecte el cable de alimentación de CA en la toma de corriente y encienda el proyector. Si el problema persiste, consulte con personal especializado de Sony.

En caso de problemas o si aparece un mensaje de error en la pantalla, consulte la "lista de mensajes" o "Solución de problemas" en la Guía de ayuda.

Limpieza del filtro de aire

Cuando aparezca un mensaje que indica limpiar el filtro de aire, límpielo.

Si no es posible eliminar el polvo del filtro de aire incluso antes de haberlo limpiado, sustitúyalo por uno nuevo.

Para obtener información detallada sobre un nuevo filtro de aire, consulte con personal especializado de Sony.

Precaución

Si continúa utilizando el proyector antes de que aparezca el mensaje, es posible que se acumule el polvo y lo obstruya. Como consecuencia, la temperatura puede aumentar en el interior de la unidad, lo que podría provocar un fallo de funcionamiento o un incendio.

1 Apague el proyector y desconecte el cable de alimentación de CA de la toma de corriente.

Nota

Si retira la cubierta del filtro de aire con el equipo encendido, es posible que toque de forma accidental el ventilador del interior de la unidad y sufra lesiones.

2 Para retirar la cubierta del filtro de aire, levántela cuando presiona las dos palancas.

3 Retire el filtro de aire de la cubierta del filtro de aire.

4 Limpie el filtro de aire con un aspirador. 5 Vuelva a colocar el filtro de aire en la cubierta del filtro de aire y, a continuación, fije la cubierta del filtro de aire a la unidad.

Notas

• Tire de la varilla del filtro de aire hacia arriba al desmontar el filtro de aire de la tapa del filtro de aire. Al montar el filtro de aire en la tapa del filtro de aire, asegúrese de que está colocando el lazo correcto, de modo que la varilla sobresalga del filtro de aire.
• Fije de forma segura el filtro de aire en la cubierta del filtro de aire, procurando no golpear el gancho de la cubierta del filtro de aire. Si el filtro de aire se monta en la cubierta del filtro de aire de forma incorrecta, puede producirse un fallo. Presione las palancas al máximo en la unidad para bloquearla. Si la cubierta del filtro de aire se monta en la unidad de forma incorrecta, puede producirse un fallo.

Notas sobre la instalación del soporte de techo

Al instalar la unidad en el soporte de techo flotante de la forma indicada en la imagen, se recomienda usar 4 tornillos para fijarlo en una posición estable teniendo en cuenta el centro de gravedad de la unidad. (Por lo menos deben usarse 3 tornillos).

Asegúrese de que el soporte de techo no se solapa con la tapa del filtro de aire durante la instalación.

Aunque el soporte de techo se solape con la tapa del filtro de aire, puede instalarse igualmente si no supera el límite A de la imagen.

Si el solapamiento entre el soporte de techo y la tapa del filtro de aire supera el límite A de la imagen, utilice los extensores incluidos.

Extensores (incluidos)

Al utilizar los extensores, fije los 4 o 3 extensores incluidos a la unidad de acuerdo con la posición de fijación del soporte de techo.

Notas

• No utilice componentes distintos de los extensores incluidos.
• Apriete los extensores de la unidad a un par de 1.3 ± 0.1 N·m. A continuación, instale el soporte de techo apretando los tornillos de los extensores a un par de 1.1 ± 0.1 N·m.
• En las siguientes condiciones, evite utilizarlos:
• los extensores si ya hay extensores instalados, los extensores sin apretar,
• extensores dañados.
• Después de instalar extensores en la unidad, no transporte la unidad sujetándola por los extensores.
• Para usar el proyector de forma segura, revíselo periódicamente en el establecimiento donde lo compró o con un instalador especializado.

Dimensiones

Parte frontal Unidad: mm

Lateral Unidad: mm

Parte superior Unidad: mm

Parte inferior

* Especificaciones de los orificios para el montaje en el techo

• Asegúrese de usar tornillos más largos que la longitud de inserción y más cortos que la profundidad máxima de los orificios para tornillos, tal y como muestra la imagen superior.
• Par de apriete recomendado: 1,1 ± 0,1 N·m
• Si utiliza los extensores incluidos, apriete los extensores de la unidad a un par de 1,3 ± 0,1 N·m. A continuación, instale el soporte de techo apretando los tornillos de los extensores a un par de 1,1 ± 0,1 N·m.
