Produkttyp	Laserprojektor
Marke	Sony
Modell	VPL-PHZ50
Displaytechnologie	LCD
Lichtquelle	Laser (Laserdioden-Array 95 W)
Native Auflösung	WUXGA (1920 × 1200)
Objektivverschiebungsfunktion	Ja (horizontal und vertikal einstellbar)
Zoom	Ja (manuell)
Fokus	Ja (manuell)
Videoeingänge	HDMI, HDBaseT, Mini D-Sub 15-polig
Netzwerk	LAN (RJ45)
Mitgeliefertes Zubehör	Fernbedienung (RM-PJ8), Lithiumbatterie CR2025, Netzkabel, Mini D-Sub-Kabel, Lichtschutzblende, Verlängerungsbolzen (4)
Mitgeliefertes Handbuch	Einrichtungshandbuch (Papier) und Hilfshandbuch (Web)
Reinigung des Luftfilters	Staubsauger, bei Bedarf Ersatz
Reinigung des Objektivs	Weiches Linsentuch
Reinigung des Gehäuses	Bei Bedarf weiches, leicht feuchtes Tuch
Lasersicherheit	Klasse 1 (IEC 60825-1:2014), nicht in das Objektiv schauen
Deckeninstallation	Durch einen professionellen Installateur, Verwendung der mitgelieferten Verlängerungsbolzen
Garantie	Eingeschränkte Sony-Garantie (siehe Website)

Häufig gestellte Fragen - VPLPHZ50 SONY

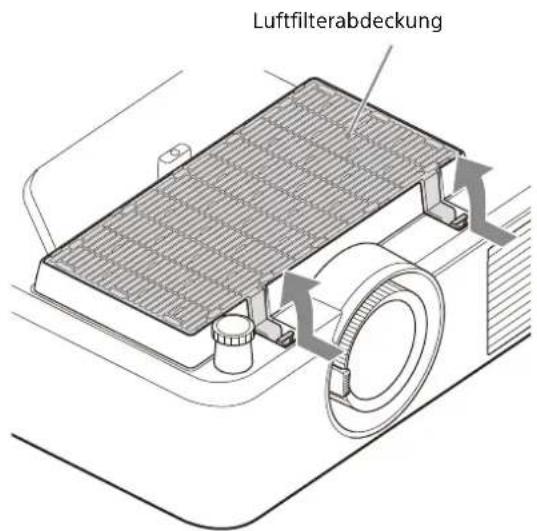

Wie reinige ich den Luftfilter des Sony VPL-PHZ50?

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Entfernen Sie die Abdeckung des Luftfilters und dann den Filter. Reinigen Sie ihn mit einem Staubsauger. Setzen Sie den Filter unter Beachtung der korrekten Ausrichtung wieder ein und schließen Sie die Abdeckung. Wenn der Filter stark verschmutzt ist, ersetzen Sie ihn.

Was tun, wenn die WARNING-Anzeige zweimal rot blinkt?

Dies zeigt an, dass die obere Abdeckung nicht richtig befestigt ist. Überprüfen Sie die Befestigung der Abdeckung. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Sony-Techniker.

Wie installiere ich die mitgelieferte Lichtschutzblende?

Nachdem Sie Position, Zoom und Fokus eingestellt haben, schalten Sie den Projektor aus. Befestigen Sie die Lichtschutzblende am Objektiv des Projektors. Installieren Sie die Lichtschutzblende nicht, wenn außerhalb des Bildschirms kein Streulicht auftritt.

Was ist die Lichtquelle des Projektors?

Der Projektor verwendet eine Laserlichtquelle mit einem Laserdioden-Array von 95 W (20 Dioden für VPL-PHZ50). Es handelt sich um ein Laserprodukt der Klasse 1.

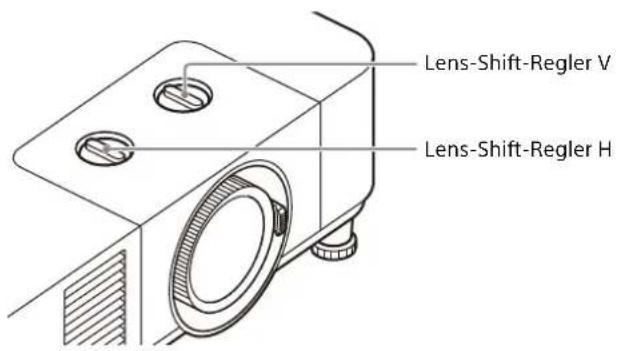

Wie stelle ich die Position des projizierten Bildes ein?

Verwenden Sie die Objektivverschieberäder H (horizontal) und V (vertikal), um das Bild zu verschieben, ohne den Projektor zu neigen. Sie können die Neigung auch mit den verstellbaren vorderen Füßen anpassen.

Welches Zubehör wird mit dem Sony VPL-PHZ50 mitgeliefert?

Das Zubehör umfasst: eine Fernbedienung (RM-PJ8) mit Lithiumbatterie, ein Netzkabel, ein Mini D-Sub 15-poliges Kabel, eine Lichtschutzblende, vier Verlängerungsbolzen und das Einrichtungshandbuch.

Wie installiere ich den Projektor sicher an der Decke?

Die Installation muss von einem professionellen Installateur durchgeführt werden. Verwenden Sie die mitgelieferten Verlängerungsbolzen mit einem Anzugsdrehmoment von 1,3 N·m am Gerät, befestigen Sie dann die Montagehalterung mit einem Drehmoment von 1,1 N·m an der Decke. Verwenden Sie nur die mitgelieferten Teile und tragen Sie das Gerät niemals an den Verlängerungsbolzen.

Was tun bei Kondensation im Projektor?

Wenn der Projektor einem plötzlichen Temperaturwechsel ausgesetzt ist, kann sich Kondensation bilden. Lassen Sie den Projektor zwei Stunden lang eingeschaltet, bevor Sie ihn verwenden. Vermeiden Sie die Installation in der Nähe von Klimaanlagen.

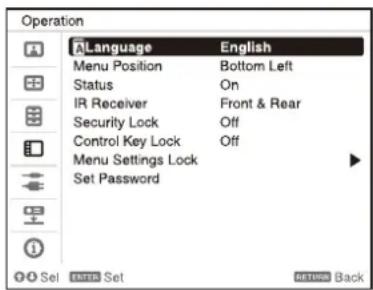

Wie ändere ich die Sprache des Bildschirmmenüs?

Drücken Sie MENU, wählen Sie das Menü Operation, dann Language. Wählen Sie Ihre Sprache aus der Liste und bestätigen Sie mit ENTER. Drücken Sie erneut MENU, um zu verlassen.

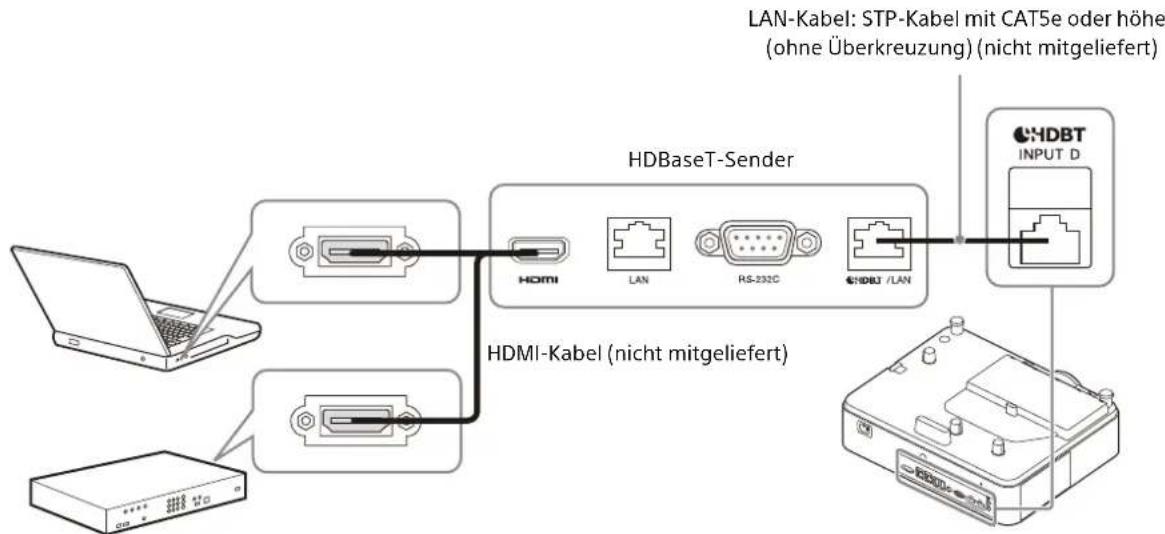

Welche Kabel für die HDBaseT-Verbindung verwenden?

Verwenden Sie abgeschirmte CAT5e- oder höherwertige Kabel mit gerader Verdrahtung. Die maximale Entfernung beträgt 100 m. Vermeiden Sie das Knicken der Kabel und halten Sie sie von Netzkabeln fern.

BEDIENUNGSANLEITUNG VPLPHZ50 SONY

Installationsanleitung DE

In dieser Installationsanleitung werden die Sicherheitsmaßnahmen zum Gebrauch dieses Geräts sowie die Installation des Geräts und die Anfangskonfiguration erläutert.

Schritt 1

Vorbereitungen .Seite 113

Schritt 2

Anschließen.. .Seite 115

Schritt 3

Projizieren. 118

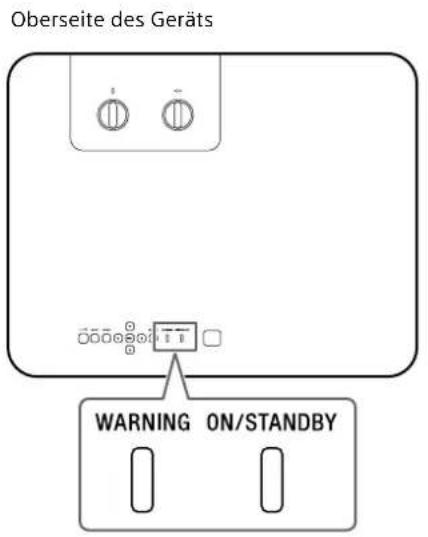

Anzeigen . 121

Reinigen des Luftfilters.

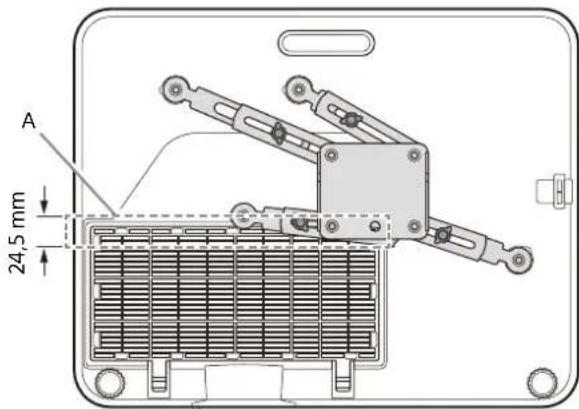

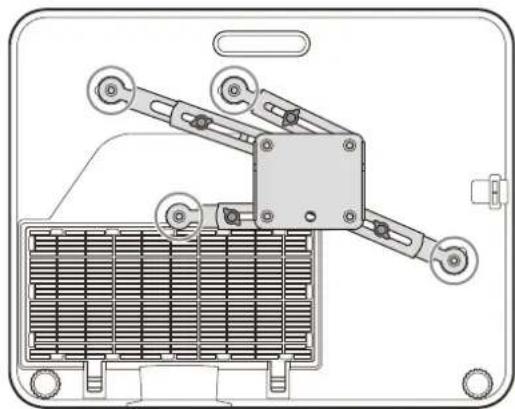

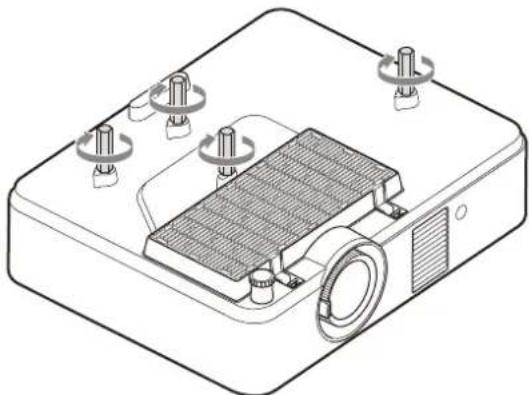

Hinweise zum Installieren der Deckenhalterung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

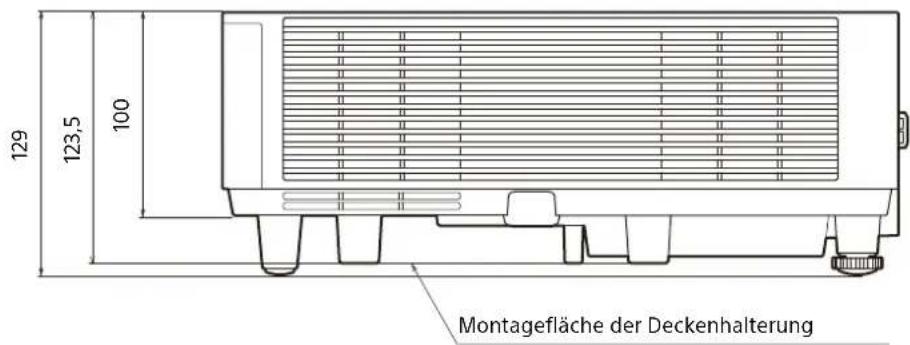

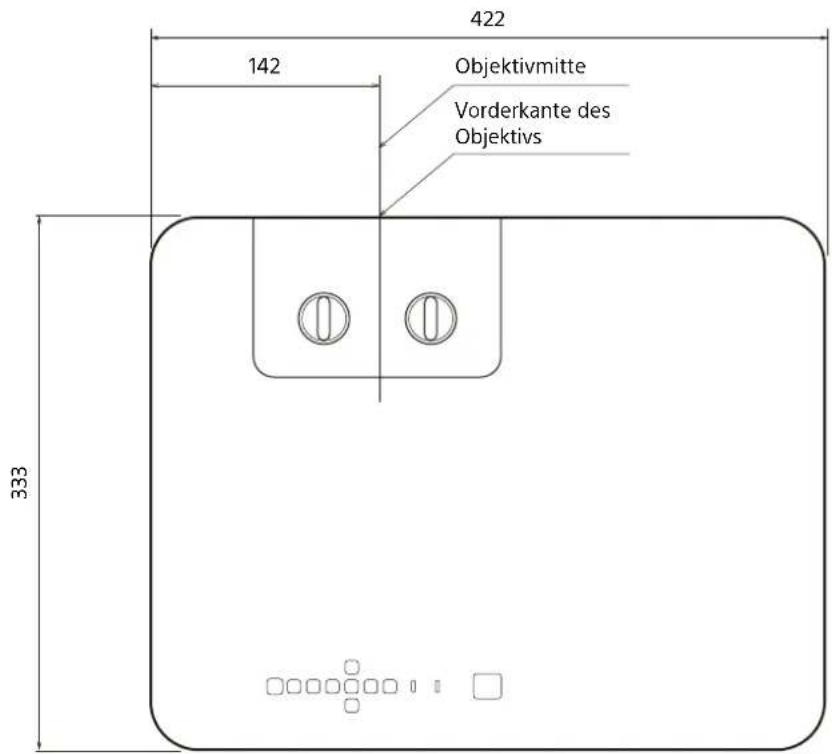

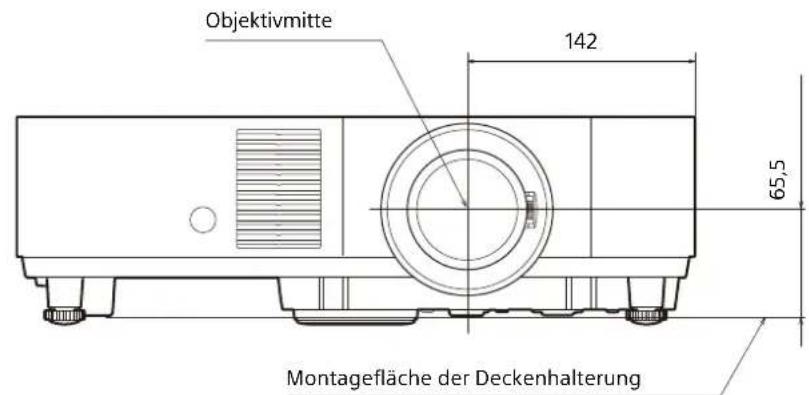

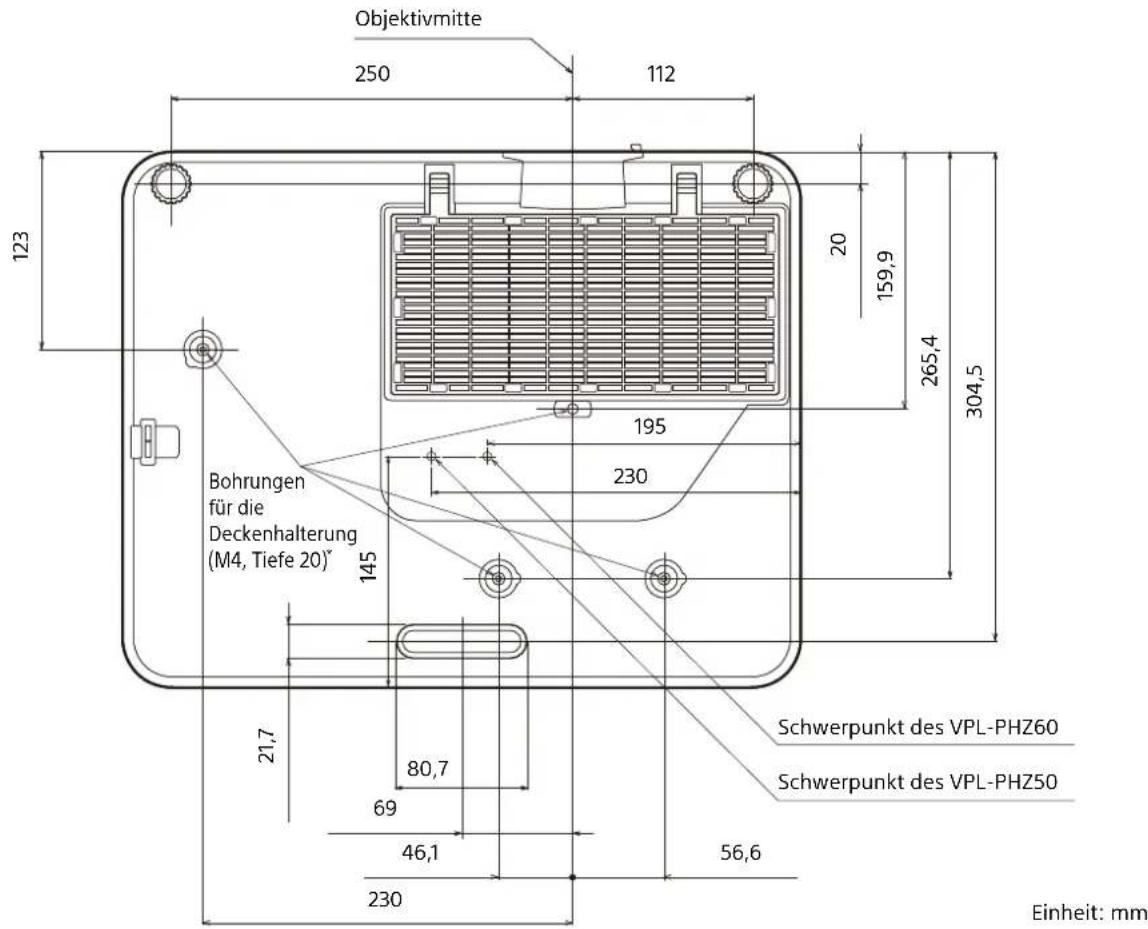

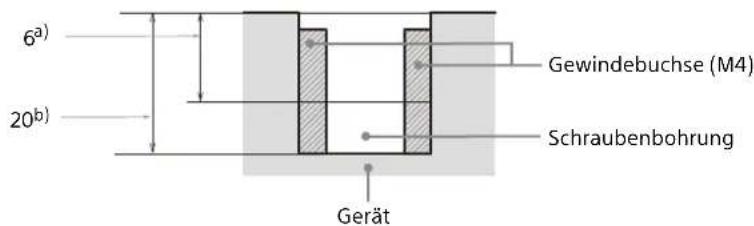

Abmessungen . 125

Mitgelieferte Dokumentation

Installationsanleitung (dieses Dokument)

Erläutert die Sicherheitsmaßnahmen, die Installationsmethode und die Anfangskonfiguration dieses Geräts.

Hilfe (Bedienungsanleitung im Internet)

Erläutert detailliert die Funktionen des Geräts und seinen Gebrauch. Sie können die Hilfe auf einem Smartphone oder Computer anzeigen. https://rd1.sony.net/help/vpl/phz50/de/

Deutsch

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Verwenden Sie das Produkt ausschließlich zu den in dieser Anleitung beschriebenen Zwecken.

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNUNG

Dieses Gerät muss geerdet werden.

VORSICHT

• Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen.
• Beachten Sie bei der Entsorgung des Akkus oder des Geräts die örtlichen Vorschriften. Entsorgen Sie den Akku oder das Gerät nicht durch Verbrennen. Erhitzen Sie den Akku nicht und beschädigen Sie ihn nicht. Andernfalls besteht Explosions- und Brandgefahr. Setzen Sie den Akku keinem extrem niedrigen Luftdruck aus, der zu einer Explosion oder dem Austreten brennbarer Flüssigkeiten oder Gase führen kann.
• Setzen Sie den Akku keinen hohen Temperaturen aus wie etwa in direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen. Er kann sich entzünden, explodieren oder einen Brand verursachen. Halten Sie den Akku fern von Wasser und Salzwasser. Andernfalls besteht Stromschlaggefahr.

WARNUNG

Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Höhe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

VORSICHT

Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für die nachstehende Buchse haben kann:

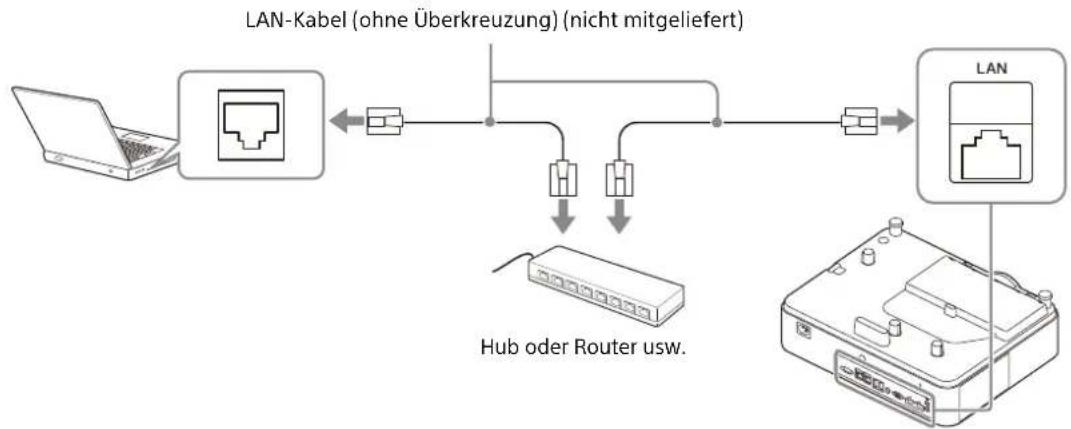

LAN

WARNUNG

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land/der betreffenden Region gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

WICHTIG

Das Namensschild befindet sich an der folgenden Stelle des Gerätes:

• Unterseite

Alle zum Verbinden der Ausrüstung mit Peripheriegeräten verwendeten Kabel müssen geschirmt sein, um die EMV-Vorschrift(en) zu erfüllen und unerwünschtes Verhalten aufgrund von Störstrahlungen zu verhindern. Werden Kabel mitgeliefert, sind diese stets für diesen Zweck zu verwenden.

WARNUNG

Der Betrieb dieses Geräts in Wohnbereichen kann Funktionsstörungen verursachen.

Für Kunden in Europa

Dieser Apparat darf nicht im Wohnbereich verwendet werden.

WARNUNG

Keine Batterien verschlucken! Verätzungsgefahr!

• Das folgende, zum Produkt mitgelieferte Zubehör enthält eine Knopfzelle. Wird diese verschluckt, kann dies innerhalb von nur 2 Stunden schwere innere Verätzungen und den Tod zur Folge haben. Fernbedienung
• Halten Sie neue und gebrauchte Batterien von Kindern fern.
• Falls sich das Batteriefach nicht sicher schließen lässt, verwenden Sie das Produkt nicht weiter und halten Sie es von Kindern fern.
• Falls die Gefahr besteht, dass Batterien verschluckt wurden oder anderweitig in den Körper gelangt sein könnten, wenden Sie sich sofort an einen Arzt.

Das Symbol ist dazu vorgesehen, den Benutzer auf wichtige Betriebs- und Wartungshinweise in der Dokumentation zur Anwendung aufmerksam zu machen.

IEC 60825-1:2014 LASERPRODUKT DER KLASSE 1

Schauen Sie wie bei jeder hellen Lichtquelle nicht in den Strahl, siehe RG2 IEC 62471-5:2015.

WARNUNG

Schauen Sie nicht in das Objektiv, während es verwendet wird.

Vorsicht

Bei Betätigung von Bedien- und Einstellteilen oder Ausführung von Bedienvorgängen, die nicht ausdrücklich in dieser Bedienungsanleitung aufgeführt sind, droht u.U. die Einwirkung gefährlicher Laserstrahlung.

Vorsicht

Der Einsatz von optischen Hilfen bei Benutzung dieses Produktes verstärkt die Gefahr von Augenschäden.

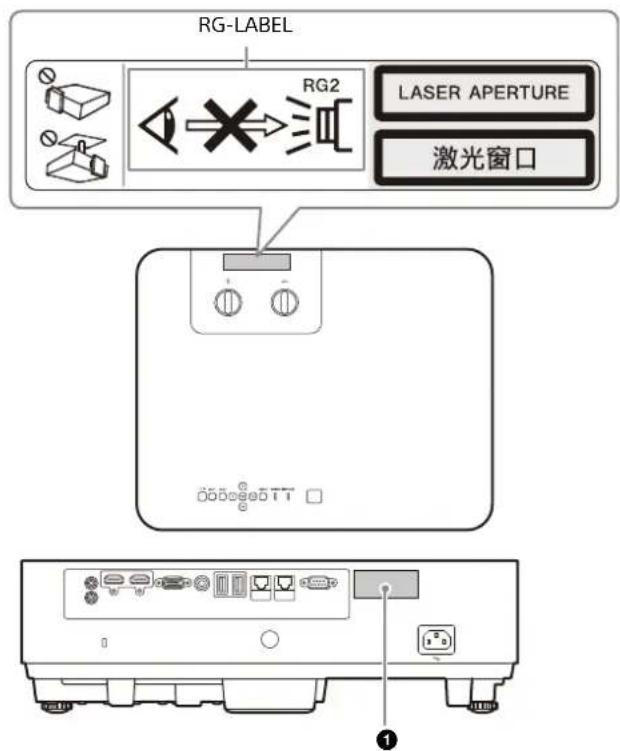

Position der Aufkleber

1 AUFKLEBER MIT DEM HINWEIS ZUR KLASSE 1

Technische Daten der Lichtquelle

VPL-PHZ60

Laseriodenarray mit 125 W: 1 Stück Menge der enthaltenen Laserioden: 24 Stück Wellenlänge der enthaltenen Laserioden: 449 - 461 nm

VPL-PHZ50

Laseriodenarray mit 95 W: 1 Stück Menge der enthaltenen Laserioden: 20 Stück Wellenlänge der enthaltenen Laserioden: 449 - 461 nm

Ablenkungswinkel des Strahls vom Objektiv dieses Geräts

Laseremissionsschnittstelle

Maximaler Zoom: α Minimaler Zoom: α

67.6°45°

Vorsichtsmaßnahmen

Info zur Sicherheit

• Vergewissern Sie sich, dass die Betriebsspannung Ihres Gerätes mit der Spannung Ihrer örtlichen Stromversorgung übereinstimmt. Falls eine Spannungsanpassung erforderlich ist, konsultieren Sie qualifiziertes Sony-Personal.
• Sollten Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen, ziehen Sie das Netzkabel ab und lassen Sie das Gerät von qualifiziertem Sony-Personal überprüfen, bevor Sie es wieder benutzen.
• Soll das Gerät einige Tage lang nicht benutzt werden, trennen Sie es von der Netzsteckdose.
• Ziehen Sie zum Trennen des Kabels am Stecker. Niemals am Kabel selbst ziehen. Die Netzsteckdose sollte sich in der Höhe des Gerätes befinden und leicht zugänglich sein.
• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange der Netzstecker noch an der Netzsteckdose angeschlossen ist.
• Schauen Sie nicht in das Objektiv, während es verwendet wird.
• Wenn Sie den Projektor einschalten, achten Sie darauf, dass niemand auf das Projektionsobjektiv blickt.
• Lassen Sie Kinder das Gerät nicht allein betätigen.
• Halten Sie Ihre Hände oder Gegenstände von den Lüftungsöffnungen fern - die austretende Luft ist heiß.
• Achten Sie beim Einstellen der Höhe des Geräts darauf, dass Sie sich nicht die Finger an den Füßen (einstellbar) einklemmen. Vermeiden Sie festes Drücken auf die Oberseite des Gerätes bei ausgefahrenem Einstellfuß.
• Vermeiden Sie die Benutzung eines Verlängerungskabels mit niedriger Spannungsgrenze, weil es einen Kurzschluss und Sachschäden verursachen kann.
• Klemmen Sie sich nicht die Finger zwischen dem Projektor und der Bodenfläche, wenn Sie den auf den Boden gestellten Projektor bewegen.
• Achten Sie darauf, dass Ihre Finger nicht vom Lüfter erfasst werden.
• Installieren Sie den Projektor nicht in der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Warmluftauslässen, oder an Orten, die direktem Sonnenlicht, starkem Staubniederschlag oder Feuchtigkeit, Vibrationen oder Erschütterungen ausgesetzt sind.
• Wenn ein Benutzer das Gerät auseinandernimmt, repariert oder verändert, kann dies schwerwiegende Probleme für die Sicherheit des Benutzers verursachen.
• Wenn der Projektor eine Fehlfunktion aufweist oder beschädigt ist, wenden Sie sich an qualifiziertes Sony-Personal.
• Wenn die Lüftungsöffnungen blockiert sind, staut sich im Geräteinneren die Wärme und es kann zu einem Brand oder Schäden am Gerät kommen. Befolgen Sie die unten aufgeführten Punkte, um eine angemessene Luftzirkulation zu gewährleisten und einen Wärmestau im Geräteinneren zu vermeiden.
• Stellen Sie das Gerät in einem ausreichenden Abstand von Wänden oder Gegenständen auf (siehe Seite 109).

• Blockieren Sie die Lüftungsöffnungen (Auslass/Einlass) nicht durch irgendwelche Gegenstände.

• Platzieren Sie das Gerät nicht auf Oberflächen wie dem Originalverpackungsmaterial, einem weichen Tuch, Papier, Teppichen oder Papierresten. Diese Materialien können durch die Lüftungsöffnungen angesaugt werden.

• Stellen Sie keinen Gegenstand, der das Licht während der Projektion blockiert, vor das Objektiv. Andernfalls besteht die Gefahr, dass der Gegenstand durch die Hitze vom Licht beschädigt wird. Verwenden Sie zum Ausschalten des Bilds die Ausblendfunktion.

• Nutzen Sie den Sicherheitsriegel nicht, um den Diebstahl des Geräts beim Transport oder der Montage des Geräts zu vermeiden. Wenn Sie das Gerät am Sicherheitsriegel aufheben oder es an diesem Riegel aufhängen, kann es herunterfallen und beschädigt werden und es kann zu Personenschäden kommen.

Für Handler

• Wenn der Projektor an der Decke montiert wird, muss zur Installation eine Sony-Halterung oder eine gleichwertige, empfohlene Vorrichtung verwendet werden.
• Sorgen Sie bei Deckenmontage für eine einwandfreie Sicherung der Gehäuseabdeckung.
• Verwenden Sie keine anderen Teile als die mitgelieferten Verlängerungsbolzen.
• Ziehen Sie die Verlängerungsbolzen am Gerät mit einem Drehmoment von 1,3 ± 0,1 N·m an. Ziehen Sie dann beim Installieren der Deckenhalterung die Schrauben an den Verlängerungsbolzen mit einem Drehmoment von 1,1 ± 0,1 N·m an.
• Verwenden Sie die Verlängerungsbolzen in folgenden Fällen nicht:
• wenn bereits Verlängerungsbolzen angebracht sind,
• wenn die Verlängerungsbolzen lose sitzen,
• wenn die Verlängerungsbolzen beschädigt sind.
• Halten Sie das Gerät beim Tragen nicht an den Verlängerungsbolzen.

Sicherheitshinweise zur Montage des Geräts an der Decke

• Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an das Geschäft, in dem Sie den Projektor gekauft haben, oder an einen Fachmonteur.
• Verwenden Sie bei der Montage des Geräts an der Decke unbedingt einen Sicherungsdraht o. Ä., damit das Gerät nicht herunterfallen kann. Wenden Sie sich für die Montage unbedingt an das Geschäft, in dem Sie den Projektor gekauft haben, oder an einen Fachmonteur.
• Zur sicheren Verwendung des Projektors fragen Sie in dem Geschäft, in dem Sie ihn gekauft haben, oder bei einem geschulten Monteur nach regelmäßigen Inspektionen.

Info zur Installation

• Halten Sie bei der Installation die Abstände zwischen Wänden usw. und dem Gerät gemäß der Abbildung ein.

Draufsicht

• Verwenden Sie das Gerät möglichst nicht mit einer horizontalen Neigung um mehr als 15 Grad.

• Verwenden Sie das Gerät, wenn es im Hochformat installiert ist, möglichst nicht mit einer Neigung um mehr als 45 Grad.

• Vermeiden Sie die Verwendung des Geräts an einem Ort, an dem die Temperatur oder Luftfeuchtigkeit sehr hoch sind oder die Temperatur sehr niedrig ist.

• Vermeiden Sie die Aufstellung des Geräts an einem Ort, an dem es kühler oder warmer Luft von einer Klimaanlage ausgesetzt ist. Die Aufstellung an solch einem Ort kann aufgrund der Kondensation von Feuchtigkeit oder einem Temperaturanstieg zu Fehlfunktionen des Geräts führen.

• Vermeiden Sie die Aufstellung des Geräts in der Nähe eines Wärme- oder Rauchsensors. Die Aufstellung an solch einem Ort kann zu Fehlfunktionen des Sensors führen.

• Vermeiden Sie die Installation des Geräts in sehr staubiger oder extrem rauchiger Umgebung. Anderenfalls setzt sich der Luftfilter zu, was zu einer Funktionsstörung oder Beschädigung des Geräts führen kann.

• Wenn Sie den Projektor in Höhenlagen über 1.000 m benutzen, legen Sie „Höhenlagenmodus" im Menü „Installation" entsprechend fest. Andernfalls kann das negative Folgen haben, wie z. B. die Verschlechterung der Zuverlässigkeit bestimmter Komponenten.

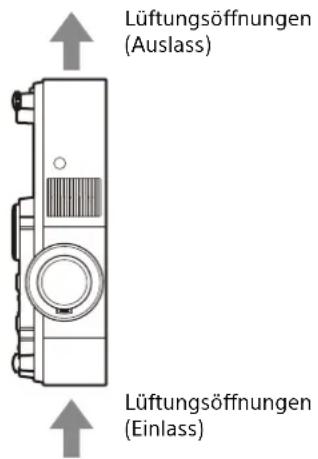

Vorsichtsmaßnahmen für die Installation im Hochformat

Wenn Sie den Projektor im Hochformat installieren, stellen Sie den Projektor so auf, dass die Auslass-Lüftungsöffnungen wie abgebildet nach oben zeigen.

Info zum Reinigen von Objektiv und Gehäuse

• Achten Sie darauf, das Netzkabel von der Netzsteckdose zu lösen, bevor Sie das Gerät reinigen.
• Wenn Sie das Gehäuse mit einem schmutzigen Tuch abwischen, kann das Gehäuse verkratzt werden.
• Wenn das Gerät flüchtigen Stoffen, wie z. B. Insektiziden, ausgesetzt ist, oder wenn das Gerät über längere Zeit in Kontakt mit einem Gummi- oder Vinylharzprodukt kommt, kann das Gerät beschädigt werden oder die Beschichtung kann sich lösen.
• Berühren Sie das Objektiv nicht mit bloßen Händen.
• Hinweise zur Reinigung der Objektivoberfläche: Wischen Sie das Objektiv vorsichtig mit einem weichen Tuch ab, wie z. B. mit einem Glasreinigungstuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit Wasser befeuchtet wurde. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher.
• Hinweise zur Reinigung des Gehäuses: Reinigen Sie das Gehäuse vorsichtig mit einem

weichen Tuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit einer milden Reinigungslösung befeuchtet und ausgewrungen wurde. Wischen Sie das Gehäuse danach mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher.

Info zur Beleuchtung

Um eine optimale Bildqualität zu erhalten, darf die Vorderseite der Leinwand keiner direkten Beleuchtung oder dem Sonnenlicht ausgesetzt sein.

Hinweis zur Wärmeabstrahlung

Die Temperatur des Projektorgehäuses kann während oder unmittelbar nach dem Gebrauch ansteigen. Dies ist allerdings keine Fehlfunktion.

Hinweise zur Leinwand

Wenn Sie eine Leinwand mit rauer Oberfläche verwenden, können je nach dem Abstand zwischen der Leinwand und dem Gerät oder der Zoomvergrößerung manchmal Streifenmuster auf der Leinwand erscheinen. Dies ist keine Funktionsstörung des Gerätes.

Hinweise zum Lüfter

Da der Projektor im Inneren mit einem Lüfter ausgestattet ist, der einen Anstieg der internen Temperatur verhindert, kann es zu einer gewissen Geräuschentwicklung kommen. Dies ist das normale Ergebnis des Herstellungsprozesses und stellt keine Fehlfunktion dar. Sie sollten sich aber an qualifiziertes Sony-Personal wenden, wenn es zu ungewöhnlichen Geräuschen kommt.

Hinweis zur Inspektion von zur Lichtquelle gehörenden Teilen

Da das Gerät mit einem Laser arbeitet, sind bei der Wartung oder Inspektion von zur Lichtquelle gehörenden Teilen besondere Vorsicht und eine

sichere Umgebung erforderlich. Wenden Sie sich dazu unbedingt an qualifizierte Sony-Fachleute.

Hinweis zur Entsorgung gebrauchter Produkte

Entsorgen Sie die gebrauchten Produkte nicht über den allgemeinen Hausmüll.

Entsorgen Sie gebrauchte Produkte korrekt, um Schäden für die Umwelt oder Gesundheit von Ihnen selbst oder anderen zu vermeiden. Befolgen Sie Ihre lokalen Entsorgungsrichtlinien.

Info zum LCD-Projektor

Der LCD-Projektor wurde unter Einsatz von Präzisionstechnologie hergestellt. Es kann sein, dass im Projektionsbild des LCD-Projektors ständig winzige schwarze und/oder helle Punkte (rote, blaue oder grüne) enthalten sind. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung. Wenn Sie mehrere LCD-Projektoren für die Projektion auf einer Leinwand verwenden, kann außerdem selbst bei identischen Modellen die Farbwiedergabe bei den verschiedenen Projektoren variieren, da für jeden Projektor eigene Einstellungen der Farbbalance vorgenommen werden können.

Hinweis zur Kondensation

Wenn sich die Temperatur in dem Raum, in dem der Projektor aufgestellt ist, schnell ändert oder wenn der Projektor plötzlich von einem kalten an einen warmen Ort gebracht wird, kann es im Inneren des Projektors zu einer Kondensation kommen. Da die Kondensation zu einer Fehlfunktion führen kann, sollten Sie bei den Temperatureinstellungen einer Klimaanlage vorsichtig sein.

Lassen Sie den Projektor vor der Verwendung ungefähr zwei Stunden eingeschaltet, wenn es zu einer Kondensation gekommen ist.

Hinweise zur Sicherheit

• SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH

UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZIFIKATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMEN.

• Je nach Betriebsumgebung können unbefugte Dritte im Netzwerk unter Umständen auf dieses Gerät zugreifen. Achten Sie beim Verbinden des Geräts mit dem Netzwerk darauf, dass das Netzwerk gut abgesichert ist. Vom Sicherheitsstandpunkt sollten Sie unbedingt über einen Webbrowser auf das Steuerfenster zugreifen und die werkseitig eingestellten Werte für die Zugriffsbeschränkung ändern, wenn das Gerät mit dem Netzwerk verbunden ist. Außerdem wird empfohlen, ein Passwort mit einer ausreichend langen, für andere schwer zu erratenden Zeichenkette zu setzen und sicher aufzubewahren.
• Rufen Sie keine andere Website im Webbrowser auf, während Sie Einstellungen vornehmen oder nachdem Sie Einstellungen vorgenommen haben. Da der Anmeldestatus beim Webbrowser gespeichert bleibt, schließen Sie den Webbrowser, wenn Sie die Einstellungen abgeschlossen haben, um zu verhindern, dass unbefugte Dritte das Gerät nutzen oder schädliche Programme ausführen.
• Schließen Sie dieses Produkt beim Verbinden mit einem Netzwerk über ein System an, das eine Schutzfunktion bietet, wie etwa einen Router oder eine Firewall. Andernfalls können Sicherheitsprobleme auftreten.

Dieses Produkt nicht in der Nähe von medizinischen Geräten aufstellen.

Dieses Produkt (einschließlich der Zubehörteile) enthält einen oder mehrere Magnete, die Herzschrittmacher, programmierbare Shunt-Ventile für die Behandlung von Hydrozephalus oder andere medizinische Geräte beeinträchtigen können. Stellen Sie dieses Produkt nicht in der Nähe von Personen auf, die solche medizinischen Geräte verwenden. Konsultieren Sie ihren Arzt vor der Benutzung dieses Produkts, falls Sie ein solches medizinisches Gerät verwenden.

Hinweise

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN. - SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN. - SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Lizenzhinweis

Schlagen Sie bitte unter "Hinweis zur Software" in der Hilfe nach und lesen Sie den Inhalt der Lizenz.

Schritt 1

Vorbereitungen

Überprüfen des mitgelieferten Zubehörs

Fernbedienung (RM-PJ8) (1)

Lithiumbatterie (CR2025) (1)

Die Batterie ist bereits eingelegt. Bevor Sie die Fernbedienung benutzen, entfernen Sie die Isolierfolie.

Netzkabel (1)

15-poliges Mini-D-Sub-Kabel (1,8 m) (1)

(1-970-584-11/Sony)

Lichtschutzes (1)

Verlängerungsbolzen (4)

Installationsanleitung (diese Anleitung) (1)

Einlegen der Batterie

1. Ziehen Sie das Lithiumbatteriefach heraus. Entriegeln Sie die Sperre und ziehen Sie das Batteriefach zu sich heran.

2. Legen Sie eine Lithiumbatterie ein. Die Lithiumbatterie muss mit der Plus-Seite nach oben weisend in das Fach eingelegt werden.

3. Schließen Sie das Lithiumbatteriefach.

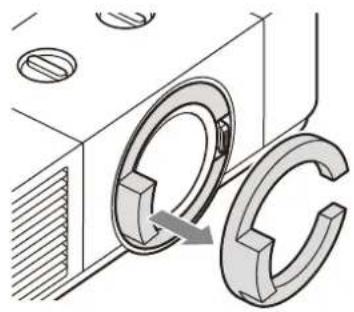

Entfernen des Schutzpolsters der Linse

Entfernen Sie unbedingt das Schutzpolster der Linse, bevor Sie das Gerät in Betrieb nehmen. Wenn Sie den Projektor transportieren, stellen Sie die Linsenverschiebung auf die Mitte ein und bringen Sie das Schutzpolster der Linse an.

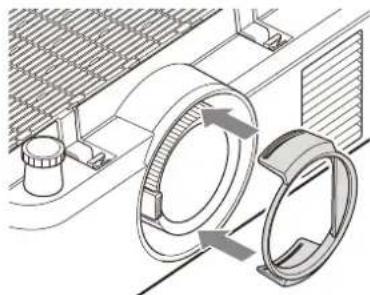

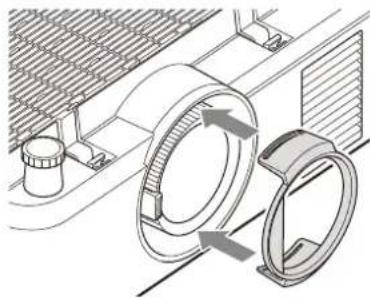

Anbringen des Lichtschutzes

Bei erheblicher H-Objektivverschiebung kann schwaches Licht außerhalb des effektiven Bereichs der Projektionsfläche zu sehen sein. Wenn dies stört, bringen Sie den Lichtschutz an.

Schalten Sie den Projektor nach dem Einstellen von Projektionsposition, Zoom und Fokus aus und bringen Sie den Lichtschutz am Objektiv des Projektors an.

Bei schwachem Licht rechts neben der Projektionsfläche

Bei schwachem Licht links oberhalb der Projektionsfläche

Hinweis

Bringen Sie den Lichtschutz nicht an, wenn außerhalb des effektiven Bereichs der Projektionsfläche kein schwaches Licht zu sehen ist. (Wenn der Lichtschutz in diesem Fall angebracht wird, werden unter Umständen die Bildränder abgeschnitten oder sind dunkel.)

Hinweise

• Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.
• Verwenden Sie für jede Verbindung die korrekten Kabel.
• Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität beeinträchtigen oder zu einer Fehlfunktion führen. Ziehen Sie beim Herausziehen eines Kabels immer am Stecker, nicht am Kabel selbst.
• Weitere Informationen dazu finden Sie auch in der Bedienungsanleitung zum anzuschließenden Gerät.

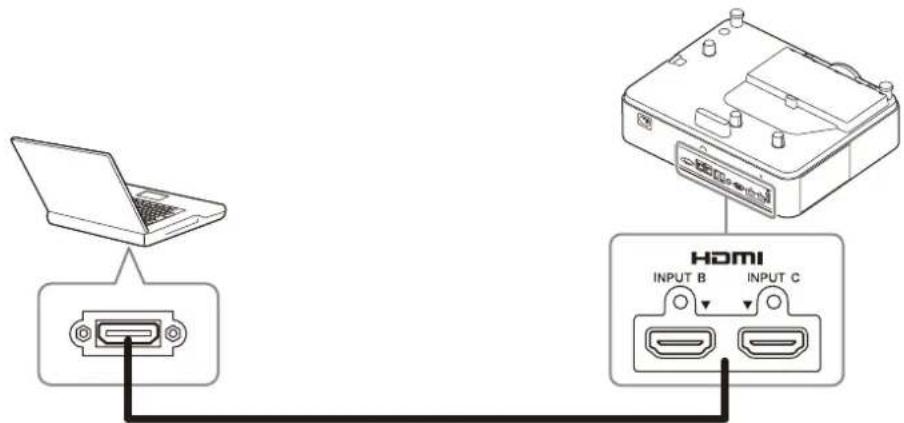

Anschließen an einen Computer

Verbinden Sie den Anschluss INPUT B oder INPUT C mit dem HDMI-Ausgang am Computer.

HDMI-Kabel (nicht mitgeliefert)

Hinweise

• Verwenden Sie HDMI-kompatible Geräte mit HDMI-Logo.
• Verwenden Sie HDMI-Hochgeschwindigkeitskabel, die das Logo des Kabeltyps aufweisen. (Sony-Produkte werden empfohlen.)
• Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD-Signal (Direct Stream Digital) oder CEC-Signal (Consumer Electronics Control) kompatibel.

Verwenden eines LAN-Anschlusses

Sie können den LAN-Anschluss über einen Hub oder Router mit dem LAN-Anschluss eines Computers verbinden.

Hinweise

• Überprüfen Sie bei Verwendung von Netzwerkfunktionen über den LAN-Anschluss unbedingt, ob „LAN-Einstellung“ auf „LAN-Anschluss“ gesetzt ist.
• Verbinden Sie den Projektor mit einem Netzwerk, das so konzipiert ist, dass es den Zugriff über das Internet steuern kann, wie ein LAN. Wenn der Projektor direkt mit dem Internet verbunden wird, erhöht sich das Sicherheitsrisiko.

Wenn Sie den Projektor über das Netzwerk überwachen und steuern, greifen Sie über einen Webbrowser auf die Seite „Steuerfenster“ des Projektors zu (siehe „Die Netzwerkfunktionen“ in der Hilfe) und aktivieren Sie das gewünschte Steuerprotokoll.

Anschließen an ein HDBaseT™-Gerät

Verwenden Sie den HDBaseT-Sender, wenn Sie den Projektor an einen Computer, ein Videogerät oder ein Netzwerkgerät anschließen.

Hinweise zum Anschließen dieses Geräts an den HDBaseT-Sender

• Beauftragen Sie einen Fachmann oder Sony-Händler, den Anschluss vorzunehmen. Wenn der Anschluss nicht korrekt ausgeführt wird, wirkt sich dies auf die Übertragungseigenschaften des Kabels aus und führt zu Bildstörungen oder instabilen Bildern.
• Verbinden Sie das Kabel nicht über einen Hub oder Router, sondern direkt mit dem HDBaseT-Sender.
• Verwenden Sie Kabel, die folgende Bedingungen erfüllen.
• CAT5e oder höher
• Abgeschirmte Kabel (Anschlüsse abgedeckt) - Anschluss ohne Überkreuzung - Einzeldraht
• Verwenden Sie beim Installieren der Kabel einen Kabeltester, Kabelanalysator oder ein ähnliches Gerät, um zu überprüfen, ob die Kabel die Anforderungen an CAT5e oder höher erfüllen. Bei einem Durchleitungsstecker zwischen diesem Gerät und dem HDBaseT-Sender achten Sie darauf, ihn bei der Messung zu berücksichtigen. Um Störungen zu verringern, installieren und verwenden Sie das Kabel so, dass es nicht aufgerollt und möglichst gerade verlegt ist.
• Installieren Sie das Kabel nicht in der Nähe anderer Kabel (vor allem des Netzkabels).
• Wenn Sie mehrere Kabel installieren, binden Sie diese nicht zusammen und achten Sie darauf, dass sie nur möglichst kurz parallel verlaufen. Die Übertragungsreichweite des Kabels beträgt maximal 100 m. Bei mehr als 100 m kann es zu Bildstörungen oder zu einer Fehlfunktion in der LAN-Kommunikation kommen. Verwenden Sie den HDBaseT-Sender nicht in größerer Entfernung als der maximalen Übertragungsreichweite des Kabels.
• Bei Betriebs- oder Funktionsproblemen aufgrund von Geräten anderer Hersteller kontaktieren Sie bitte den entsprechenden Hersteller.

Anschließen an einen Computer/ein Videogerät

Verbinden Sie den HDBaseT-Anschluss mit dem HDMI-Ausgang an einem Computer oder Videogerät.

Informationen zu weiteren Anschlussmethoden finden Sie unter "Anschließen" in der Hilfe.

Ein-/Ausschalten des Projektors

1. Stecken Sie das Netzkabel in eine Netzsteckdose. 2. Schalten Sie den Projektor ein. Drücken Sie die Taste I/ am Gerät oder auf der Fernbedienung.

Ausschalten des Projektors

1. Drücken Sie die Taste I/ am Gerät oder auf der Fernbedienung. Der Projektor fährt herunter und schaltet sich aus. Für eine lange Lebensdauer schalten Sie den Projektor aus, wenn er nicht in Gebrauch ist. 2. Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

Auswählen der Menüsprache

Werkseitig ist als Sprache zum Anzeigen von Menüs, Meldungen usw. Englisch eingestellt. Gehen Sie zum Ändern der Sprache für Bildschirmanzeigen wie im Folgenden erläutert vor:

1 Stecken Sie das Netzkabel in eine Netzsteckdose. 2 Schalten Sie den Projektor ein. Drücken Sie die Taste I/ am Gerät oder auf der Fernbedienung. 3 Rufen Sie mit der Taste MENU das Menü auf. Wenn die Anzeige nicht einwandfrei zu erkennen ist, stellen Sie Fokus, Größe und Position des projizierten Bildes ein (Seite 119). 4 Wählen Sie die Menüsprache aus. ① Wählen Sie mit der Taste ↓ oder ↓ das Menü Operation (aus und drücken Sie dann die Taste ENTER.

② Wählen Sie mit der Taste ♣ oder ↓ die Option „Language (7" aus und drücken Sie dann die Taste ENTER.

③ Wählen Sie mit der Taste ↓ / ↓ / ↓ / ↓ eine Sprache aus und drücken Sie dann die Taste ENTER.

5 Drücken Sie die Taste MENU, um den Menübildschirm auszublenden.

Projizieren von Bildern

Wie groß ein Bild projiziert wird, hängt vom Objektiv bzw. vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsentfernung und Projektionsbildgrößen finden Sie unter „Projektionsentfernung" in der Hilfe.

1 Stecken Sie das Netzkabel in eine Netzsteckdose. 2 Schließen Sie alle erforderlichen Geräte an den Projektor an (Seite 115). 3 Schalten Sie den Projektor ein. Drücken Sie die Taste I/ am Gerät oder auf der Fernbedienung. 4 Schalten Sie das angeschlossene Gerät ein. 5 Wählen Sie das Eingangssignal aus. Rufen Sie mit der Taste INPUT am Projektor oder auf der Fernbedienung das Fenster zur Eingangswahl auf. Drücken Sie mehrmals die Taste INPUT oder die Taste + / + um das zu projizierende Bild auszuwählen. 6 Ändern Sie das Ausgabeziel für den Computerbildschirm in eine externe Anzeige. Wie Sie das Ausgabeziel ändern, hängt vom jeweiligen Computertyp ab. (Beispiel)

7 Stellen Sie Fokus, Größe und Position des projizierten Bildes ein (Seite 119).

Einstellen des projizierten Bildes

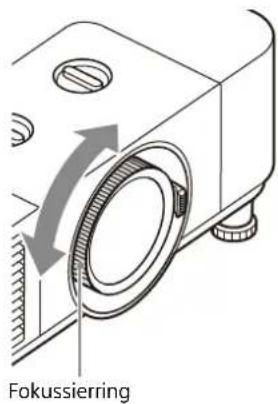

Fokussieren des Bildes (Fokus)

Drehen Sie den Fokussierring.

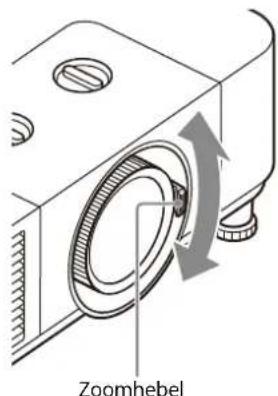

Einstellen der Bildgröße (Zoom)

Drehen Sie den Zoomhebel.

Einstellen der Position des Bildes

Anpassen der Neigung des Projektors über den Lens-Shift

Drehen Sie den Lens-Shift-Regler H, um das Objektiv horizontal anzupassen, oder den Lens-Shift-Regler V, um das Objektiv vertikal anzupassen.

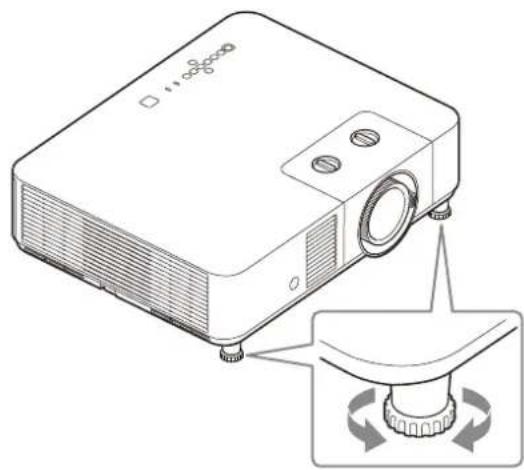

Einstellen der Neigung des Projektors mit den vorderen Füßen (einstellbar)

Wenn der Projektor auf einer unebenen Fläche aufgestellt ist, justieren Sie mithilfe der vorderen Füße (einstellbar) die Neigung des Projektors und damit die Position des projizierten Bildes.

Hinweise

• Achten Sie darauf, dass Sie sich beim Absenken des Projektors nicht die Finger einklemmen.
• Üben Sie keinen Druck auf die Oberseite des Projektors aus, solange die vorderen Füße (einstellbar) ausgefahren sind. Andernfalls kann es zu Fehlfunktionen kommen.

Wenn Sie weitere Einstellungen am projizierten Bild vornehmen müssen, lesen Sie unter „Einstellen“ in der Hilfe nach.

Anzeigen

Die Anzeige ON/STANDBY und die Anzeige WARNING an der Oberseite geben durch Leuchten bzw. Blinken Aufschluss über den Status des Projektors und weisen auf Funktionsstörungen hin. Wenn die Anzeigen rot blinken, beheben Sie das Problem wie in „Warnanzeigen und Abhilfemaßnahmen“ beschrieben (Seite 122).

Statusanzeige

Verhalten der Anzeige Betriebsstatus Beschreibung
WARNING ON/STANDBY (Leuchtet rot)(Aus)	Bereitschaft Der Projektor wird mit Strom versorgt und befindet sich im eingestelltten Bereitschaftsmodus.
WARNING ON/STANDBY (Blinkt grün)(Aus)	Aufwärmen Der Projektor befindet sich nach dem Einsatz in der Aufwärmphase.
WARNING ON/STANDBY (Leuchtet grün)(Aus)	Eingeschaltet Der Projektor kann zur Bildprojektion verwendet werden.
WARNING ON/STANDBY (Leuchtet orange)(Aus)	Anderer Bereitschafts-modus	Der Projektor befindet sich im Modus Keine Eingabe (Licht aus) oder die Laatsprechereinstellung ist auf „Immer Ein" gesetzt.

Verhalten der Anzeige Betriebsstatus Beschreibung

WARNING ON/STANDBY

(Blinkt orange)(Aus)

Software wird aktualisiert

Die Software des Projektors wird gerade aktualisiert.

Warnanzeigen und Abhilfemaßnahmen

Verhalten der Anzeige		Anzahl des Blinkens	Bedeutung/Abhilfemaßnahmen
WARNING	ON/STANDBY	Zweimal Die obere	Abdeckung ist nicht richtig angebracht. Überprüfen Sie die Anbringung der oberen Abdeckung. Wenn sie sich aufgrund eines starken Stößes gegen den Projektor gelöst hat, wenden Sie sichitte an qualifizierte Sony-Fachkräfte.
	(Leuchtet rot)(Blinkt r
WARNING	ON/STANDBY	Dreimal Die Lichtquelle leuchtet nicht richtig. Losen Sie das Netzkabel, vergewissem. Sie sich, dass die Anzeige ON/STANDBY erlischt, steken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein.
	(Leuchtet rot)(Blinkt r
WARNING	ON/STANDBY	Zweimal Die Temperatur im Projektor liegt außerhalb des zulässigen Bereichs. Gehen Sie folgendermaßen vor. • Überprüfen Sie, ob der Luftfilter verschmutzt ist, reinigen Sieihn bei Bedarf oder tauschen Sieihn aus (Seite 123). • Überprüfen Sie, ob die Lüftungsöffnungen (Einlass/Auslass) durch eine Wand oder einen Gegenstand blockiert sind, und sorgen Sie gegebenenfalls für einen ausreichenden Abstand. • Prufen Sie die Umgebungstemperatur und verwenden Sie den Projektor innerhalb des zulässigen Betriebstemperaturbereichs.
	(Blinkt rot)(Blinkt rot)
	Beide Anzeigen blinken

Wenn die Anzeigen anders blinken als oben beschrieben, lösen Sie das Netzkabel, vergewissern Sie sich, dass die Anzeige ON/STANDBY erlischt, stecken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein.

Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal von Sony.

Sollte ein Problem auftreten oder eine Fehlermeldung angezeigt werden, schlagen Sie unter „Liste der Meldungen“ oder „Fehlerbehebung“ in der Hilfe nach.

Reinigen des Luftfilters

Wenn Sie in einer Meldung dazu aufgefordert werden, müssen Sie den Luftfilter reinigen.

Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus.

Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal.

Vorsicht

Wenn Sie den Projektor auch nach der angezeigten Meldung weiter verwenden, kann sich Staub ansammeln und den Filter verstopfen. Als Folge davon erhöht sich möglicherweise die Temperatur im Inneren des Geräts und es besteht die Gefahr einer Fehlfunktion oder Feuergefahr.

1 Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose.

Hinweis

Wenn Sie die Luftfilterabdeckung bei eingeschaltetem Projektor entfernen, besteht Verletzungsgefahr, denn Sie könnten versehentlich den Lüfter im Gerät berühren.

2 Zum Entfernen der Luftfilterabdeckung drücken Sie die beiden Hebel und heben Sie die Abdeckung nach oben heraus.

3 Trennen Sie den Luftfilter von der Luftfilterabdeckung.

4 Reinigen Sie den Luftfilter mit einem Staubsauger. 5 Bringen Sie den Luftfilter wieder an der Luftfilterabdeckung an und bringen Sie dann die Luftfilterabdeckung am Gerät an.

Hinweise

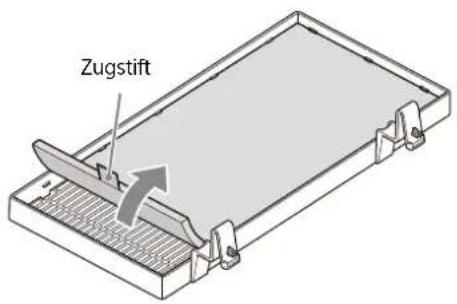

• Ziehen Sie den Zugstift am Luftfilter nach oben, wenn Sie den Luftfilter von der Luftfilterabdeckung abnehmen wollen. Wenn Sie den Luftfilter an der Luftfilterabdeckung anbringen, vergewissern Sie sich, dass Sie ihn seitenrichtig anbringen, sodass der Zugstift am Luftfilter hervorsteht.
• Bringen Sie den Luftfilter fest an der Luftfilterabdeckung an und achten Sie darauf, nicht gegen den Haken der Luftfilterabdeckung zu stoßen. Wenn der Luftfilter nicht richtig an der Luftfilterabdeckung angebracht ist, kann es zu Fehlfunktionen kommen.
• Drücken Sie die Hebel vollständig in das Gerät, um sie zu sperren. Wenn die Luftfilterabdeckung nicht richtig an das Gerät angebracht ist, kann es zu Fehlfunktionen kommen.

Hinweise zum Installieren der Deckenhalterung

Wenn Sie die Deckenhalterung eines beliebigen Typs wie in der Abbildung dargestellt am Gerät installieren, empfiehlt es sich, sie mit 4 Schrauben unter Berücksichtigung des Geräteschwerpunkts in einer stabilen Position zu befestigen. (3 Schrauben sind für die Befestigung mindestens erforderlich.)

Vergewissern Sie sich bei der Installation, dass die Deckenhalterung nicht die Luftfilterabdeckung überlappt.

Wenn es sich nicht vermeiden lässt, dass die Deckenhalterung die Luftfilterabdeckung überlappt, kann sie dennoch installiert werden, wenn die Überlappung im Bereich A (siehe Abbildung) liegt.

Wenn die Deckenhalterung die Luftfilterabdeckung über den Bereich A in der Abbildung hinaus überlappt, verwenden Sie die mitgelieferten Verlängerungsbolzen.

Verlängerungsbolzen (mitgeliefert)

Wenn Sie die Verlängerungsbolzen verwenden, bringen Sie je nach der Befestigungsposition der Deckenhalterung die mitgelieferten 4 oder 3 Verlängerungsbolzen am Gerät an.

Hinweise

• Verwenden Sie keine anderen Teile als die mitgelieferten Verlängerungsbolzen.
• Ziehen Sie die Verlängerungsbolzen am Gerät mit einem Drehmoment von 1.3 ± 0.1 N·m an.

Ziehen Sie dann beim Installieren der Deckenhalterung die Schrauben an den Verlängerungsbolzen mit einem Drehmoment von 1,1 ± 0,1 N'm an.

• Verwenden Sie die Verlängerungsbolzen in folgenden Fällen nicht:
• wenn bereits Verlängerungsbolzen angebracht sind,
• wenn die Verlängerungsbolzen lose sitzen,
• wenn die Verlängerungsbolzen beschädigt sind.
• Halten Sie das Gerät beim Tragen nicht an den Verlängerungsbolzen.
• Zur sicheren Verwendung des Projektors fragen Sie in dem Geschäft, in dem Sie ihn gekauft haben, oder bei einem geschulten Monteur nach regelmäßigen Inspektionen.

Abmessungen

Vorderseite Einheit: mm

Seite Einheit: mm

Oberseite Einheit: mm

Unterseite

• Spezifikationen der Deckenmontagebohrungen a) Erforderliche Mindesteinschraublänge b) Maximale Tiefe der Schraubenbohrungen

Einheit: mm

• Verwenden Sie unbedingt Schrauben, die länger sind als die Mindesteinschraublänge und kürzer als die maximale Tiefe der Schraubenbohrungen, wie in der Abbildung oben gezeigt.
• Empfohlenes Anzugsdrehmoment: 1,1 ± 0,1 N·m
• Wenn Sie die mitgelieferten Verlängerungsbolzen verwenden, ziehen Sie die Verlängerungsbolzen am Gerät mit einem Drehmoment von 1,3± 0,1 Nm an.

Ziehen Sie dann beim Installieren der Deckenhalterung die Schrauben an den Verlängerungsbolzen mit einem Drehmoment von 1,1 ± 0,1 Nm an.

Cavo mini D-sub 15 pin (1,8 m) (1)

(1-970-584-11/Sony)

Paraluce (1)
