MANUAL DE USUARIO FY408.3DFX AMICA

IMPORTANTES INSTRUCCIONES DE SEGURIDAD 93

INSTALACIÓN Y CONDICIONES DE TRABAJO DEL APARATO 96

USO Y FUNCIONES 97

EL USO MAS EFICIENTE 99

DESCONGELACIÓN, LIMPIEZA Y MANTENIMIENTO 100

LOCALIZACIÓN DE ANOMALIASS 101

AHORRO Y MEDIO AMBIENTE 102

CLASE CLIMÁTICA 102

GARANTÍA, ATENCIÓN DE POST VENTA 103

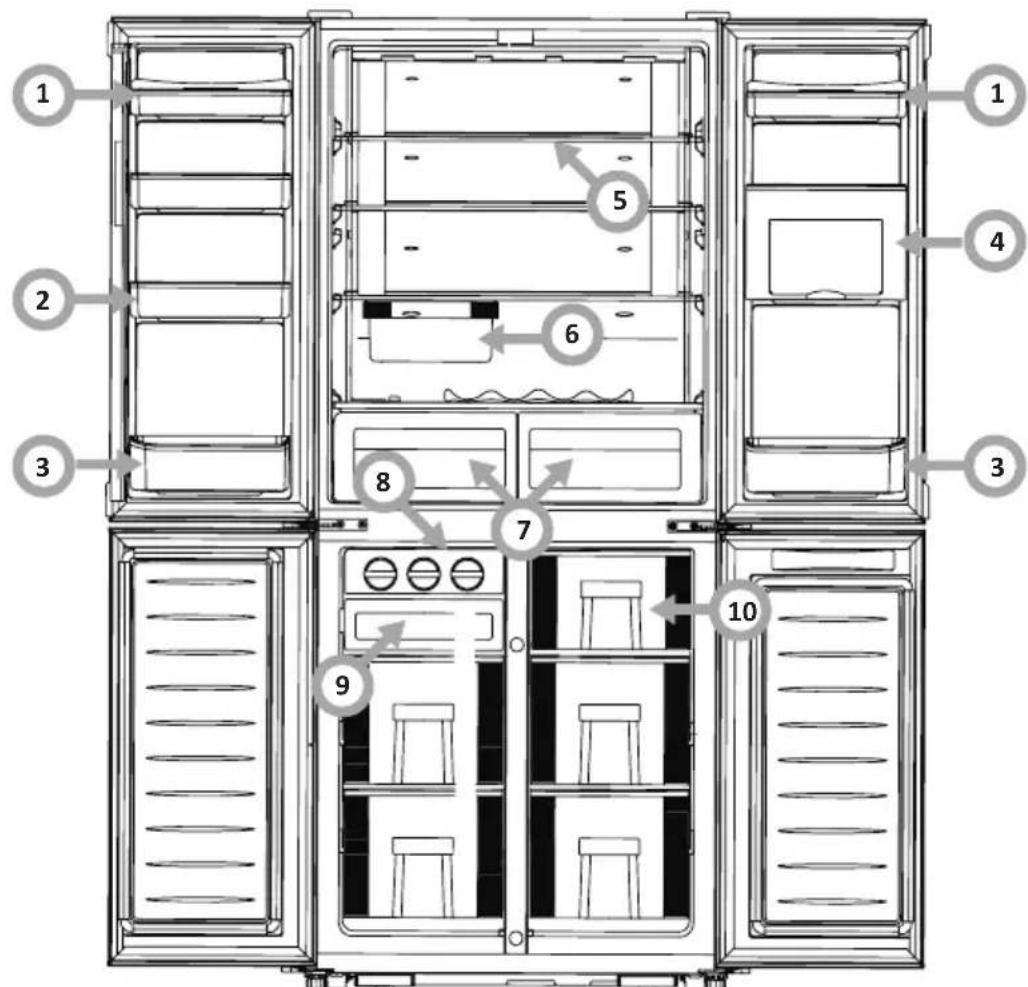

1 2 3 4 5 6 7 8 9 10

1

FELICITAMOS LA ELECCIÓN DEL EQUIPO DE LA MARCA AMICA

ESTIMADO CLIENTE,

El aparato es unión de una excepcional facilidad de uso y perfecta eficacia. Todos los aparatos antes de abandonar la fábrica fueron comprobados minuciosamente en cuanto a la seguridad y funcionalidad.

Les rogamos lean con atención este manual de uso antes de encender el aparato.

Las figuras del presente manual de uso son a modo de ejemplo. La descripción de los elementos de su aparato se encuentran en el respectivo capítulo.

El aparato está destinado solamente para uso doméstico.

El fabricante se reserva el derecho a realizar cambios que no influyan en la forma de funcionamiento del aparato.

Algunos fragmentos del presente manual son iguales para los produc- tos frigoríficos de varios tipos, (para frigorífico, frigorífico-congelador o para congelador). La informa- ción sobre el tipo de su aparato se encuentra en la Tarjeta de Pro- ducto que acompaña al mismo.

El fabricante no se responsabili- za de los daños que puedan re- sultar de no seguir las indicaciones incluidas en el presente manual.

Rogamos guarde este manual que le puede ser útil en el futuro o para transferir al eventual usuario futuro.

El presente aparato no debe ser usado por personas (incluyendo niños) con capacidad física, sensual o psí- quica limitada y por las personas que no tengan expe- riencia o conocimientos del empleo del aparato con tal de que se encuentren bajo vigilancia o sigan las instrucciones de uso del aparato por la persona responsable de su seguridad.

Hay que fijarse en que los niños sin tu- tela no usen ni jueguen con el aparato. No está permitido sentarse ni colgarse en los elementos salientes o puerta.

El aparato funciona correctamente a la temperatura de ambiente que se da en la tabla con especificaciones técnicas

Durante el uso, movimiento, elevación no se debe co- ger de los mandriles de puerta, tirar del condensador en la parte trasera de la nevera o tocar la compresora.

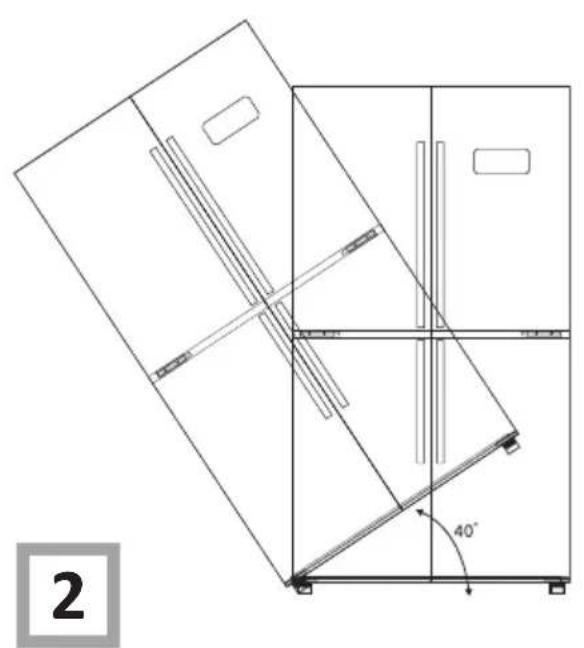

Durante el transporte, elevación o posicionamiento no se debe inclinar el aparato más de 40° de la posición vertical. En otro caso, se puede encender el aparato 2 horas des- pués de su posicionamiento (fig. 2).

Antes de todas las actividades de mantenimiento hay que sacar el en- chufe de la toma de alimentación. No se debe tirar del cable sino del enchufe.

Los sonidos que suenan a crujido o chas- quidos son ocasionados por la extensión y encogimiento de las partes a conse- cuencia de los cambios de temperatura.

Por cuestiones de seguridad no se debe reparar el aparato por su propia cuenta. La realización de reparaciones por las personas que no tengan la adecuada cualificación puede ser seriamente peligrosa para el usuario de aparato.

En caso de dañar el sistema de refrigeración es necesario ventilar la habitación donde se encuentre el aparato (la habi-tación tiene que tener al menos 4 m3; para el producto con isobutano/R600a)

No se puede volver a congelar los productos solamente parcialmente descongelados.

En la cámara de congelador no se de- ben almacenar bebidas embotelladas o enlatadas, en especial, las bebidas gasificadas con dióxido de carbóno. Las botellas y las latas pueden romperse.

No consumir directamente los pro- ductos congelados que sacamos del congelador (helados, cubitos de hielo, etc.), su baja temperatura puede ocasionar congelaciones dolorosas.

Hay que tener cuidado para no dañar el circuito refrigerador, por ejemplo, al picar el agente refrigerador en el eva- porador o al romper tubos. El agente refrigerante que puede liberar es inflamable. En caso de que llegue a los ojos enjuagar con mucha agua e inmediatamente llamar al médico.

Cuando el cable de alimentación esté dañado, deberá ser reemplazado en un servicio de asistencia técnica especializado.

El aparato sirve para almacenar comida, no lo use para otros fines.

Hay que desconectar completamente el aparato de la alimentación, desenchufándolo para actividades como limpieza, mantenimiento o cambio de posición.

El dispositivo puede ser empleado por niños de 8 años o mayores, por personas con capacidad física, sensorial o psíquica reducida y por personas que no tengan experiencia o conocimientos del empleo del aparato, en caso de estar vigiladas o cuando hayan sido instruidas sobre el uso del aparato de forma segura y conozcan los peligros relacionados con el uso del aparato. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no debe ser realizado por los niños a menos que tengan cumplidos los 8 años y se encuentren bajo vigilancia de persona adecuada. Anti-bacteria System (en función del modelo. Su presencia es señalada con el respectivo rótulo pegado dentro de la cámara del aparato) - Es un agente antibacterias especial que se añade al material del que se hace el in- terior del frigorífico, proteger los productos almacenados allí contra mohos, bacterias y microorganismos así como no admite la existencia de malos olores. Gracias a ello los productos se mantienen más tiempo frescos.

Para conseguir mayor espacio en el congelador se puede eliminar los cajones y situar los productos directamente en los estantes. No influye en la característica térmica y mecánica de producto. La capacidad declarada de congelador fue calculada sin los cajones dentro.

Instalación antes de primer uso

• Primero, hay que desembalar el producto, eliminar las cintas adhesivas que protegen la puerta y el interior (Fig. 4). Los eventuales residuos de cola deben ser eliminados con un agente de limpieza delicado.
• Los elementos de embalaje de poliuretano no deben tirarse fuera. En caso cuando sea necesario volver a transportar, hay que embalar el frigorífico congelador en los elementos de poliuretano y película y proteger con cinta adhesiva.
• Hay que lavar el interior del frigorífico y del congelador así como los elementos internos con agua tibia y detergente lavavajillas y, luego, ventilar y secar.
• Hay que situar el frigorífico congelador en un suelo horizontal y estable, en una habitación seca, ventilada y no expuesta al sol, lejos de las fuentes de calor, tales como la cocina, radiador de calefacción, tubo de calefacción, instalación de agua caliente, etc.
• En las superficies externas del productos puede haber película protectora, hay que eliminarla.
• Hay que garantizar la posición horizontal ajustando las dos patas regulables (Fig. 3).
• Para garantizar la apertura libre de la puerta, la distancia entre la pared lateral de producto (por el lado de las bisagras de la puerta) y la pared de la habitación está presentada en la figura 5.*
• Hay que cuidar de la respectiva ventilación de la habitación y libre circulación de aire por todos los lados del aparato (Fig. 6).*

Distancias mínimas de las fuentes de calor:

• de cocinas eléctricas, de gas y otras - 30 mm,
• de las estufas de aceite o carbón - 300 mm,
• de los hornos de empotrar - 50 mm

Cuando no sea posible mantener las distancias dichas arriba hay que usar algún panel de aislamiento.

• La pared posterior del frigorífico, en especial, el condensador y otros elementos del sistema refrigerador no deben tocar otros elementos que pueden ocasionar sus daños, en especial (con tubo CO y agua de alimentación).

• No se pueden manipular las partes del compresor. Hay que prestar especial atención en no dañar el tubo capilar que se puede ver en la cavidad del compresor. Este tubo no debe ser doblado, estirado ni enrollado.

• En caso de dañar el tubo capilar, el usuario pierde el derecho resultante de la garantía (fig. 8).

• En los modelos seleccionados el tirador de la puerta se encuentra dentro del producto y hay que atornillarlo con su propio destornillador.

Conexión de alimentación

• Antes de conectar, se recomienda poner el regulador de temperatura en la posición "OFF" o en otra que desconecte el aparato de la alimentación (Véase la página con la descripción de control).
• Hay que conectar el aparato a la red de corriente alterna 230V, 50Hz, por medio de la correctamente instalada caja eléctrica, con toma a tierra y protegida con fusible de 10 A.
• La conexión a toma de tierra del aparato es requerida por las leyes. El fabricante renuncia a cualquier responsabilidad a título de los eventuales daños que puedan sufrir las personas u objetos a consecuencia de incumplimiento de la obligación impuesta por estas leyes.
• No se debe usar conectores de adaptación, tomas múltiples (regletas), cables de extensión de dos cables. En caso de que sea necesario emplear un cable de extensión, podrá ser solamente el cable de extensión con toma a tierra que tenga certificado de seguridad de VDE/GS.
• En caso de usar el cable de extensión (con toma a tierra y con marca de seguridad), su toma deberá encontrarse en la distancia segura de lavavajillas y no deberá estar expuesta a agua de entrada o desagüe.
• Los datos de la tabla nominal se encuentran en la parte inferior de la pared dentro de la cámara del frigorífico**.

Desconexión de la alimentación

- Hay que garantizar la posibilidad de desconectar el aparato de la red eléctrica, por medio de la desconexión del interruptor bipolar (fig. 9).

* No se refiere a los aparatos de empotrar ** Dependiendo del modelo

El panel de control tiene los siguientes elementos:

1. Active la función Eco para fijar automáticamente la temperatura en el refrigerador en 4OC y en el congelador en -18OC. Esta función se puede desactivar volviendo a pulsar el sensor eco o bien cuando se active la función de vacaciones o función de desactivación de refrigerador o también cuando se cambien los valores de temperatura del refrigerador o del congelador.
2. ✉Activa la función de congelación rápida para la congelación de una gran cantidad de comida fresca. La activación de la función será confirmada con la aparición en la pantalla del símbolo SF y ✉Esta función se desactivará automáticamente pasadas 26 horas desde la activación o después de activar la función Eco, o también después de fijar una nueva temperatura en el congelador con el sensor.
3. ➕ Con este sensor seleccione las distintas funciones del aparato. Las funciones disponibles son:

- temperatura de refrigerador

- temperatura de congelador

- función de vacaciones

- desactivación de refrigerador

1. ☐Con este sensor confirmará la selección de la función.
2. ▲ con los sensores fijará, por ejemplo, la temperatura deseada después de seleccionar la función con el sensor

Fijación de las temperaturas:

1. Fijación de la temperatura del refrigerador - El rango de temperaturas en el refrigerador va de los 2°C hasta 8°C. Para fijar la temperatura de refrigerador use el sensor hasta que en la pantalla la temperatura dentro del refrigerador empiece a parpadear. Luego, use los sensores para fijar la respectiva temperatura. Termine la configuración con el sensor

2. Fijación de la temperatura de congelador - El rango de temperaturas en el congelador va de los -24OC hasta -16OC. Para fijar la temperatura del congelador use el sensor , hasta que en la pantalla la temperatura dentro del congelador empiece a parpadear. Luego, use los sensores , para fijar la respectiva temperatura deseada. Termine la configuración con el sensor ERROR.

Función de vacaciones

Use tres veces el sensor y seleccione la función de vacaciones, en la pantalla aparecerá el icono 4, confirme la selección con el sensor. Esta función se recomienda cuando el aparato no es utilizado durante un prolongado periodo de tiempo (por ejemplo, las vacaciones). Gracias a esta función el aparato funcionará en el modo de ahorro de energía. Des- pués de desactivar esta función la temperatura del refrigerador volverá a la anteriormente fijada. Atención: Antes de activar la función de vacaciones saque del frigorífico los productos más perecederos y deje la puerta cerrada. No saque productos del congelador, ya que esta función solo actua sobre el refrigerador y no influye en los alimentos congelados.

Desactivación de refrigerador

Use cuatro veces el sensor y seleccione la función de la desactivación de refrigerador, en la pantalla aparecerá el icono "off", confirme la selección con el sensor

Alarma

Alarma de puerta abierta. El aparato emitirá una señal sonora de advertencia cuando la puerta del refrigerador permanezca abierta durante más de 3 minutos. Sí permanece abierta la señal acústica se emitirá cada 2 minutos, aproximadamente. Use cualquier sensor para desactivar lal alarma. Cuando la puerta per- manezca abierta durante más de 10 minutos, la pantalla se desactivará automáticamente.

Cuando la temperatura del congelador sea superior de los -10°C, el valor de temperatura del congelador en la pantalla empezará a parpadear hasta que la temperatura baje a menos de -10°C.

Memoria

El aparato está dotado de un sistema que man- tiene la memoria. La desconexión del aparato de la alimentación no ocasionará la eliminación de la configuración. Al volver a conectar a la alimenta- ción el aparato volverá a la configuración anterior.

Códigos de errores

El producto está dotado de un sistema de autodiagnóstico que además de los iconos ya mencionados puede indicar distintos códigos de errores: E0, E1, E2. En tal caso debe contactar con el servicio de asistencia técnica autorizado por el fabricante. Los códigos de errores en pantalla, también irán acompañados de señales acústicas.

Preparación de cubitos de hielo

El frigorífico está equipado con un sistema de preparación de cubitos de hielo (fig. 17). Para preparar cubitos de hielo, saque el cajón con las cubiteras. Con ayuda de un recipiente, llene las cubiteras con la cantidad adecuada de agua y meta el cajón. 24 horas después de llenar las cubiteras con agua, los cubitos de hielo estarán listos. Gire la perilla para que los cubitos caigan por si solos al depósito señalizado (**). Si los cubitos no caen de las bandejas, gire la perilla de nuevo y suéltela; el muelle devolverá las bandejas a la posición inicial y hará que los cubitos caigan de las bandejas directamente al depósito. Repita esta acción varias veces.

Atención, no meta alimentos en el depósito de cubitos. El espacio del depósito sirve para almacenar cubitos de hielo y está señalizado (**)

Almacenamiento de productos en el frigorífico y en el congelador

A la hora de guardar la comida en el frigorífico, siga las siguientes recomendaciones:

• Hay que colocar los productos en platos, en recipientes o embalados en un producto adecuado para alimentación. Colocar de forma regular en la superficie de los estantes.
• Hay que fijarse en que los alimentos no toquen la pared frontal, en cuyo caso puede ocasionar escarcha o humedecer los mismos.
• No se deben meter recipientes con comida caliente en el frigorífico.
• Hay que situar los productos que absorben fácilmente los olores ajenos, como mantequilla, leche, requesón o los que emiten olor intenso, como, por ejemplo quesos, en los estantes embalados o en recipientes cerrados herméticamente.
• El almacenamiento de verduras que tienen mucha cantidad de agua ocasionará la sedi- mentación de vapor por encima de los recipientes para verduras; esto no impide el funcionamiento correcto de frigorífico.
• Antes de meter frutas y verduras en el frigorífico hay que secarlos bien.
• Demasiada humedad reduce el tiempo de almacenamiento de frutas y verduras.
• Hay que guardar las frutas y verduras sin lavar. El lavado elimina la protección natural, por lo tanto es mejor lavarlas directamente antes de consumir.

• Se recomienda colocar productos en cestas 1, 2, 3* hasta el límite natural de la carga (Fig. 11a/11b).**

• Productos embalados

• Estante de evaporador / estante
• Límite natural de la carga

• (^/^**)

• Se puede colocar productos en los estantes de alambre del evaporador del congelador.*

• Se recomienda hacer salir los productos en el estante a los 20 30 mm desde el límite natural de la carga.**
• Es posible eliminar la cesta inferior para aumentar el espacio de almacenamiento y colocar productos en el fondo hasta el alto máximo.*

Congelación de productos\*\*

• Se puede congelar prácticamente todos los productos alimenticios, excepto los legumbres comidos en estado crudo, por ejemplo, lechuga verde.
• Para congelar se usa solamente los artículos de calidad superior, divididos en porciones destinadas para consumo único.
• Hay que embalar losproductos en materiales sin olor, resistentes a la penetración de aire y humedad. Los mejores materiales son: bolsas, lámina de polietileno, aluminio.
• El embalaje debe ser hermético y adherido apretadamente a los productos congelados. No

se debe emplear embalajes de vidrio.

• Los artículos frescos y calientes (en la temperatura de ambiente) que se meten para congelar no deben tocar la alimentación ya congelada.
• Se recomienda durante el día no meter en el congelador, de una vez más alimentación fresca de la indicada en la tabla con la especificación técnica del aparato.
• Para mantener buena calidad de productos congelados se recomienda reagrupar los productos congelados que ya se encuentren en el cajón central de congelador tal que no toquen los productos que aún no se congelaron.
• Recomendamos mover las porciones congeladas en un lado de la congelación y las porciones frescas para congelar colocar al lado contrario como máximo hacia la pared posterior del cajón lateral.
• Para congelar productos usar el espacio marcado con (*/**).
• Hay que recordar que en la temperatura del congelador influyen, entre otros: temperatura de ambiente, nivel de carga de alimentos, frecuencia de apertura de la puerta, configuración del termostato
• Después de cerrar la puerta del congelador, posiblemente no se pueda abrir de inmediato, les aconsejamos esperar de 1 a 2 minutos hasta que se compense la subpresión existente.

El tiempo de almacenamiento de productos congelados depende de su calidad en estado fresco antes de congelar y de la temperatura de almacenamiento.

Manteniendo la temperatura en 18°C o menos, se recomiendan los siguientes periodos de almacenamiento:

Productos Meses
Carne de vaca 6-8
Carne de ternera 3-6
Visceras 1-2
Carne de cerdo	3-6
Carne de pollos	6-8
Huevos	3-6
Pescado 3-6
Verduras	10-12
Frutas	10-12

La zona para refrigeración rápida no sirve para almacenar comida congelada. En esta zona se pueden fabricar y almacenar cubitos de hielo.***

* Esto se refiere a los aparatos del congelador ubicado en la parte inferior de equipo
** Se refiere a los aparatos que tienen de congelador
*** No se refiere a los aparatos dotados de congeladores marcados con (*/***)

Consejos prácticos

• Le recomendamos no colocar el frigorífico ni el congelador cerca de radiadores, hornos o exponer a la radiación directa de los rayos solares.
• Asegúrese de que los orificios de ventilación no están cubiertos. Una o dos veces al año deben limpiarse y aspirarse.
• Seleccione la temperatura adecuada:
• de 6 a 8°C en el refrigerador y -18°C en el congelador, son suficiente.
• Durante las vacaciones hay que aumentar la temperatura de consigna del frigorífico.
• Abra la puerta del refrigerador o del congelador solamente cuando sea necesario y durante el menor tiempo posible, para ello le ayudará saber la comida que está almacenada en el frigorífico y donde ese encuentra exactamente.
• Limpiar el interior de la nevera con regularidad con un trapo impregnado con un detergente suave. El aparato sin función de descongelación automática debe ser descongelado con regularidad. No permita que se formen capas de escarcha de un espesor superior a 10 mm.
• Mantener limpia la junta alrededor de la puer-ta, en caso contrario la puerta no cerrará completamente. Siempre hay que reemplazar una junta de puerta dañada.

¿Qué significan las estrellas?

* Temperatura que no sea superior que -6°C es suficiente para almacenar la comida congelada durante más de una semana. Los cajones o congeladores marcados con una estrella se encuentran (con más frecuencia) en frigoríficos más básicos y económicos.
** Temperatura por debajo de los -12°C se puede almacenar la comida durante 1 2 semanas, sin pérdida de sabor. No es suficiente para congelar comida.
*** Se usa principalmente para congelar comida en la temperatura de -18°C. Permite congelar comida fresca de masa de 1 kg
**** El aparato tal marcado permite almacenar la comida a la temperatura de -18°C y congelar mayores cantidades de comida

Zonas de temperaturas en el refrigerador

• Teniendo en cuenta al circulación natural de aire, dentro del refrigerador, existen varias zonas de temperaturas.
• El área más frío se encuentra directamente por encima de los cajones para para frutas y verduras. En esta zona hay que almacenar los productos delicados y que se deterioran más fácilmente como:
• pescado, carne, pollos,
• embutidos, platos preparados,
• platos o pasteles que contienen
  huevos o nata,
• pasteles frescos, mezclas de pasteles,
  Verduras embaladas y otros productos frescos y comida con indicación de man tenerse a temperatura de unos 4°C.
• El lugar menos frio se encuentra en la parte superior de la puerta. Aquí es mejor almacenar la mantequilla, quesos y huevos.

Productos que no deben ser almacenados en el refrigerador

- Todos aquellos sensibles a las bajas temperaturas, como por ejemplo la patata

- frutas y legumbres sensibles a la bajas temperaturas, como plátanos, aguacate, papaya, maracuyá, berenjena, pimiento, tomates y pepinos,

- frutas no maduras,

- patatas.

Distribución ejemplar de productos en el aparato (Fig. 12).

¡Para limpiar el exterior y las partes de plástico del producto no use nunca disolventes, abrasivos u otros productos de limpieza (por ejemplo, polvos o emulsión para limpiar)! Emplee solamente detergentes delicados y trapos suaves. No use esponjas.

Descongelación y lavado de frigorífico \*\*\*

• En la pared trásera ineterior del frigorífico se genera escarcha que se elimina automáticamente. A la hora de desescarchar, junto con el condensado, en el orificio de la canaleta pueden entrar impurezas. Esto puede tapar el orificio. En tal caso hay que desatascarlo con el accesorio creado para ello (Fig. 13)
• El aparato funciona en ciclos: enfría (entonces en la pared trasera se acumula la escarcha) luego se desecarcha (las gotas se caen por la pared trasera).

control, luego sacar el enchufe de la toma.

• Abrir la puerta, sacar productos.
• En función del modelo saque la canaleta de evacuación que se encuentra en la parte inferior de la cámara de congelador y coloque el recipiente.

- Deje la puerta abierta, esto acelerará el proceso de descongelación. Además, se puede colocar un recipiente con agua caliente (no hirviente) en la cámara de congelador.

- Limpiar y secar el interior del congelador.

- Enciende el aparato conforme con el respectivo punto del manual.

Descongelación automática del frigorífico**** La cámara del frigorífico está equipada con la función de desescarche automático. Sin embargo, en la pared trasera de la cámara de frigorífico puede crearse la escarcha. Esto sucede cuando muchos productos frescos se almacenan en el frigorífico.

Antes de empezar a limpiar hay desconectar el aparato de la corr eléctrica sacando el enchufe de la toma de corriente o desconectando el interruptor correspondiente. Hay que evitar que el agua pueda llegar al panel de control o a la iluminación.

• No recomendamos emplear aerosoles u otros medios químicos para descongelar. Pueden ocasionar la creación de mezclas explosivas, contener disolventes que puedan dañar las partes de plástico del aparato e incluso ser nocivos para la salud.
• Hay que prestar atención a queen la medida de lo posible, el agua usada para lavar no caiga por el orificio de evacuación al recipiente de evaporación.
• El aparato entero excepto las juntas de la puerta debe lavarse con un detergente delicado. La junta de la puerta debe limpiarse con agua limpia y secarse con un trapo.
• Hay que limpiar a mano exactamente todos los elementos (cajones para frutas y verduras, estantes de la puerta, estantes de vidrio, etc.).

Descongelación y lavado de congelador\*\*

• Se recomienda organizar a la vez la descongelación del congelador y el lavado de producto.
• Una excesiva acumulación de hielo en las superficies de congelación, dificulta la eficacia de trabajo del aparato, ocasionando un mayor consumo de energía eléctrica.
• Les recomendamos la descongelación del aparato al menos una o dos veces al año. En caso de acumular hielo, la descongelación debe realizarse con más frecuencia
• Cuando dentro se encuentran productos hay que poner el mando en la posición máximo a unas 4 horas antes de la descongelación planificada. Esto garantizará la posibilidad de almacenar productos en la temperatura de ambiente durante más tiempo.
• Después de sacar la comida del congelador hay que meterla en una escudilla, envolver con unas capas de papel de periódicos, envolver en una manta y almacenar en un lugar frío.
• La descongelación del congelador deberá ser realizada lo más pronto posible. Al almacenar más tiempo productos en la temperatura de ambiente reducimos su tiempo de caducidad.

Para descongelar, es necesario:

- Apagar el aparato por medio del panel de

Descongelación automática del congelador**** El congelador está dotada de la función de descongelación automática (no frost).

Los alimentos son congelados con el aire frio generado en el circuito y la humedad del congelador se evacúa hacia afuera. Como consecuencia, en el congelador no se crea congelación excesiva y la escarcha y los productos no se adhieren.

Limpieza manual del refrigerador y el congelador.\*\*\*\*

Se recomienda al menos una vez al año limpiar el refrigerador y el congelador.

Esto prevendrá la posible creación de bacterias y malos olores.

Hay que desconectar el aparato entero, sacar los productos y limpiar con agua y un poco de detergente delicado. Secandolo finalmente con un pano suave.

Desmontaje y montaje de estantes

Eleve y saque el estante y, luego, apriete hasta sentir resistencia tal que la grapa del estante se encuentre en la guía (Fig. 15).

Desmontaje y montaje de estantes de la puerta

Eleve el estante de la puerta, saque e introduzca de nuevo en la posición deseada (Fig. 16).

En ningún caso en el centro del congelador no se puede introducir un calentador eléctrico, de ventilación ni secador para pelo.

** Se refiere a los aparatos que tienen cámara de congelador (*/***). No se refiere a los aparatos con el Sistema Non-Frost
*** Se refiere a los aparatos que tienen cámara de congelador. No se refiere a los aparatos con el Sistema Non-Frost
**** No se refiere a los aparatos dotados del Sistema Non-Frost

LOCALIZACIÓN DE ANOMALIAS

Síntomas Posibles causas Forma de reparación
El dispositivo no funciona	Corte en el circuito de la instalación eléctrica- compruebe que el enchufe está introducido correctamente en la toma de electricidad- compruebe que el cable de alimentación de aparato no está dañado- compruebe que existe la tensión en la toma conectando otro aparato, por ejemplo, lámpara de noche- compruebe que el aparato está encendido por medio de fijar el termostato en la posición mayor que "OFF" ó "0".
No funciona la iluminación del interior de la cámara	La bombilla se ha aflojado o fundido (En aparatos con bombillas tradicionales).- compruebe el punto anterior “Aparato no servicio- na” apretar o reemplazar la bombilla fundida (En aparatos con bombillas tradicionales).
El aparato congela refrigera y/o con-gela poco	Mala posición del mando - mover el mando a la posición superior
	La temperatura de ambiente es superior o inferior que la temperatura de la tabla con la especificación técnica del aparato.
	El aparato se encuentra en un lugar soleado o cerca de las fuentes de calor- cambie la ubicación del aparato, según el manual de uso
	Carga única con gran cantidad de productos calientes- espere hasta 72 horas para enfriar (congelar) productos y conseguir la temperatura deseada dentro de la cámara
	Dificultada circulación de aire dentro del aparato- coloque los productos alimenticios y recipientes tal que no toquen la pared trasera del frigorífico
	El circuito de aire dificultado en la parte trasera del aparato- dejar como mínimo 30 mm de distancia entre la pared y el aparato
	La puerta del frigorífico/congelador se abren con demasiada frecuencia y/o demasiado tiempo permanece abierta- reduzca la frecuencia de apertura de la puerta y/o reduzca el tiempo que permanece abierta
	La puerta no cierra bien- coloque los productos y recipientes tal que no dificulten el cierre de la puerta
	El compresor se activa pocas veces- compruebe que la temperatura de ambiente no es inferior que el alcance de la clase climática
	La junta está mal colocada - Verifique la junta
Trabajo continuo de aparato	Mala posición del mando - mover el mando en la posición inferior
	Las demás causas como en el punto "El aparato congela refrigera y/o congela poco" - compruebe según el punto anterior "El aparato congela refrigera y/o congela poco"
En la parte inferior del frigorífico se acumula el agua	El orificio de la evacuación de agua está obstruido (se refiere a los dispositivos con el orificio para evacuar condensado)- limpiar el orificio de evacuación (véase el manual de uso capítulo - "Desescarche de frigorífico")
	Dificultada circulación de aire dentro de la cámara- coloque los productos alimenticios y recipientes tal que no toquen la pared trasera del frigorífico
Los sonidos no proceden del trabajo normal de aparato	El aparato no está nivelado - nivele el aparato
	El aparato toca muebles y/o otros objetos- coloque el aparato tal que no toque otros objetos

Durante el uso normal del aparato pueden oírse diferentes sonidos que no son habituales

Sonidos fáciles de eliminar:

• ruido cuando la nevera no está nivelada ajuste la posición por medio de las patas delanteras. Even tualmente meter un trapo blando por debajo de las patas, en especial cuando el suelo es de gres.
• Contacto con el mueble de al lado mover la nevera.
  ● rechinamiento de cajones o estantes sacar y volver a meter el cajón o el estante.
• sonidos de las botellas que tocan una a la otra separar las botellas.

Los sonidos que se pueden oír durante el correcto funcionamiento, resultan del trabajo del termostato, compresor (activación), sistema de refrigeración (encogimiento y extensión del material bajo influencia de las diferencias de temperatu ras y del flujo del elemento refrigerador).

Protección de la capa de ozono

Para la fabricación de nuestro producto se usaron agentes refrigeradores y espumantes en un 100% libres de FCKW y FKW, lo cual influye favorablemente en la protección de la capa de ozono y en la reducción del efecto invernadero. En

cambio, la tecnología de aislamiento empleada que es moderna y amigable ocasiona bajo consumo de energía.

Reciclaje de embalaje

Nuestros embalajes se fabrican de materiales amigables para el medio ambiente que pueden servir para uso reiterado:

• Embalaje externo de cartón / película
• Forma de cualquier poliestireno espumado (PS) libre de FCKW
• Películas y sacos de polietileno (PE)

FIN DE LA VIDA ÚTIL

Cuando no usemos más el producto, antes de deshechar para la chatarra el aparato gastado hay que cortar el cable de conexión.

Este aparato está marca- do con símbolo de conte-

nedor para desechos tachado de acuerdo con la Directiva Europea 2002/96/CE y la ley española sobre el reciclaje de aparatos eléctricos y electrónicos.

Este símbolo informa que este aparato, pasado el periodo de su uso, no debe ser situado junto con los demás desechos procedentes de casa.

El usuario está obligado a devolverlo a un lugar destinado para recoger el equipo eléctrico y electrónico gastado. Las entidades que realizan la recogida, incluyendo los puntos locales de recogida, tiendas, y entidades municipales crean el respectivo sistema que permite la devolución de este equipo.

El adecuado uso del equipo eléctrico y electrónico gastado ayuda a evitar las consecuencias que son nocivas para humanos y para el medio ambiente procedentes de la presencia de componentes peligrosos e inadecuado almacenamiento y procesamiento de estos dispositivos.

CLASE CLIMÁTICA

La información sobre la clase climática del aparato se encuentra en la tabla nominal. Indica la temperatura de ambiente (es decir, habitación donde funciona) en el que el producto funciona de forma óptima (correctamente).

Clase climática	Temperatura de ambien-te permitida
SN de +10°C a +32°C
N de +16°C a +32°C
ST de +16°C a +38°C
T de +16°C a +43°C

Declaración del fabricante

El fabricante declara con la presente que el producto cumple los requisitos esenciales de las siguientes directivas europeas:

• directiva de baja tensión 2006/95/CE,
• directiva de compatibilidad electromagnética 2004/108/CE,
• directiva de diseño ecológico 2009/125/CE

y por lo tanto el producto fue marcado y tiene declaración de conformidad compartida a las entidades que supervisan el mercado.

GARANTÍA, ATENCIÓN DE POST VENTA

Garantía

Las prestaciones de garantía según la tarjeta de garantía.

El fabricante no se responsabilizará de los daños que resulten del inadecuado uso del producto.

WYPOSAŻENIE URZĄDZENIA

1	Estante superior	7	Recipiente para fruta y verdura
2	Estante central	8	Recipiente para fabricar cubitos de hielo
3	Estante inferior	9	Recipiente para cubitos de hielo
4	Estante grande	10	Cajón de frigorífico
5	Estante de vidrio	11	Bandeja para botellas
6	Envase	12	Recipiente para huevos

FY408.3DFX / KGC15800E
Estante de vidrio	3	Estante medio	6
Estante por encima del recipiente para legumbres	1Bandeja para botellas	1
Recipiente para fruta y verdura	2	Recipiente para huevos	1
Recipiente debajo del estante de vidrio	1	Cajón de frigorífico	5
Estante grande	1	Recipiente para cubitos de hielo	1
Tapa del estante superior	2
