MANUAL DE USUARIO WorkWise WWSSRC Tripp Lite

Manual del Propietario

TRIPP·LITE

WorkWise™

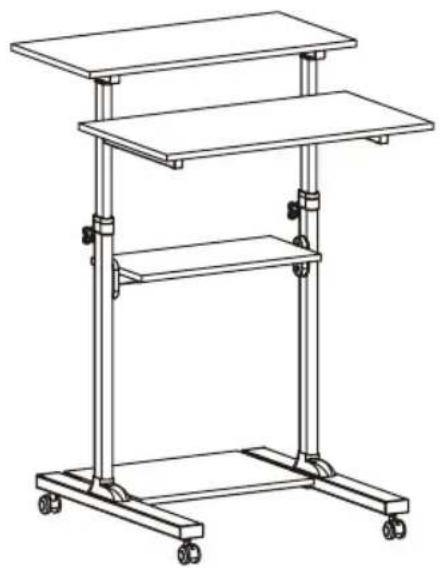

Estación de Trabajo / Escritorio Móvil de Altura Ajustable

Modelo: WWSSRC

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

NOTA: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.

ADVERTENCIA

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.triplite.com/support.
• Esta estación de trabajo fue diseñada para ser instalada y utilizada SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.
• Cerciórese que la unidad pueda soportar con seguridad la carga combinada de todo el hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

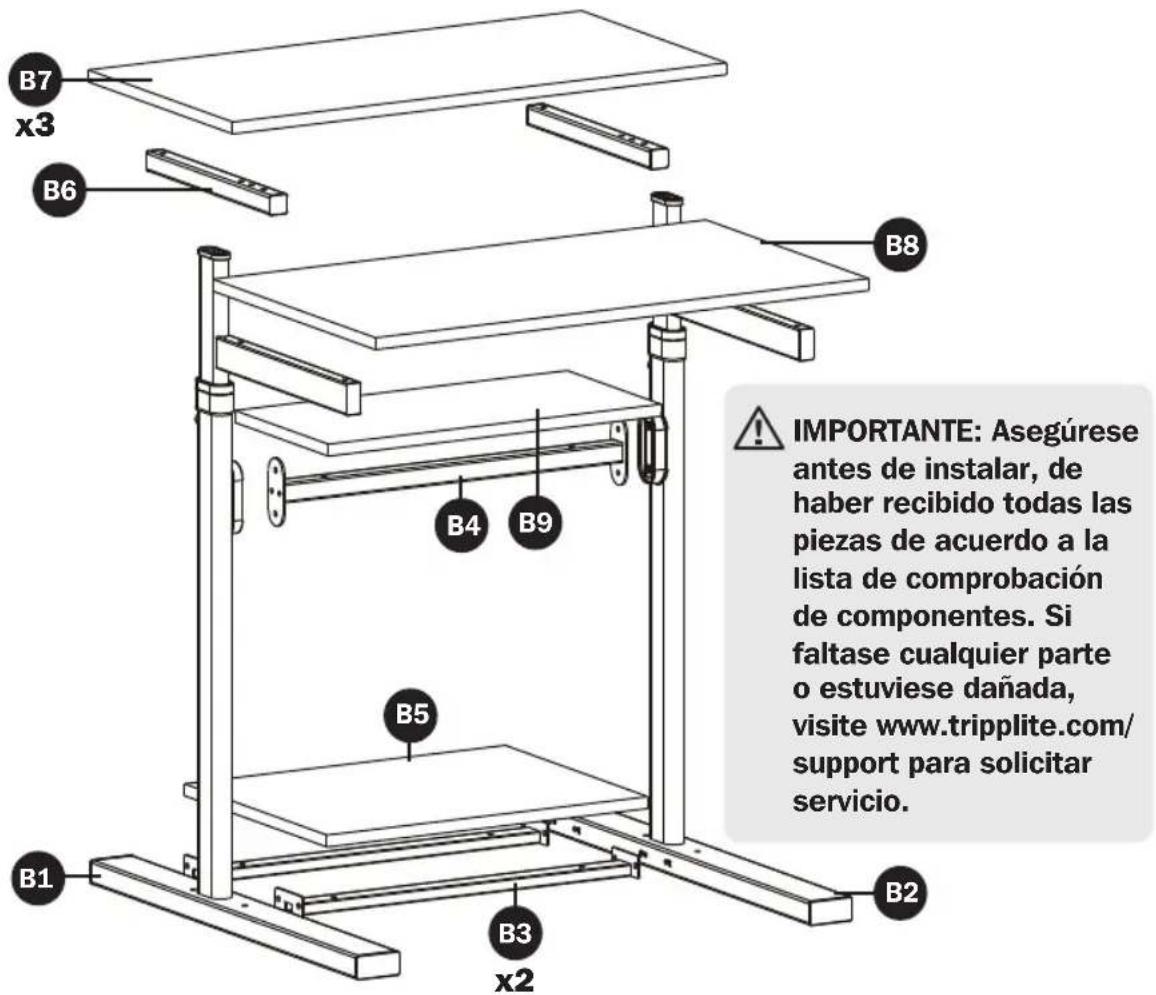

Accesorios y Partes Incluidas en el Empaque

B7 x3 B6 B8 B4 B9 B5 B1 B2 B3 x2 IMPORTANT: Asegúrese antes de instalar, de haber recibido todas las piezas de acuerdo a la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite www.tripplite.com/support para solicitar servicio.

x2

x2

x2

x2

x2

Paquete A

M6 x 12

x12

M6 x 50

x4

M6 x 25

x4

Llave Hexagonal

x1

M6 x 40

x4

Llave

x1

M6 x 35

x6

Ensamble

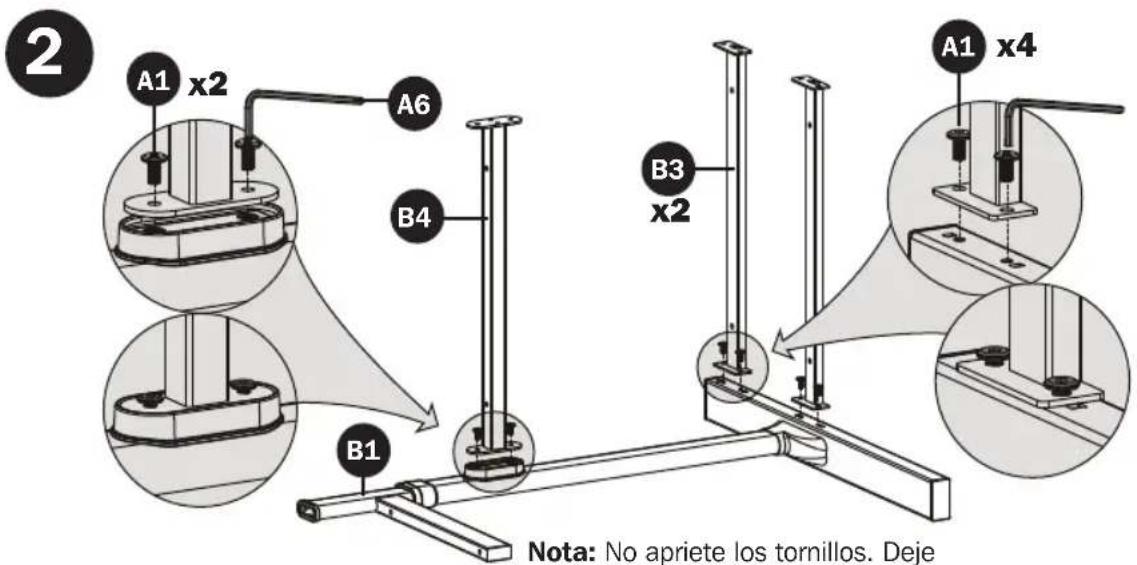

A1 x2 A6 B4 B3 x2 A1 x4 B1 Nota: No apriete los tornillos. Deje

Nota: No apriete los tornillos. Deje aproximadamente 2 mm [5/64"] de rosca expuesta.

Nota: No apriete los tornillos. Deje aproximadamente 2 mm [5/64"] de rosca expuesta.

Ensamble

4

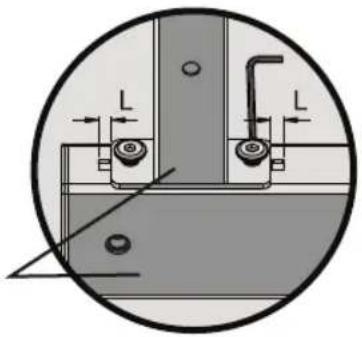

Las dimensiones de "L" deben ser iguales.

Conserve el mismo plano.

B5 Nota: Verifique que todos los orificios estén alineados correctamente, entonces apriete los tornillos. A2 x4

Ensamble

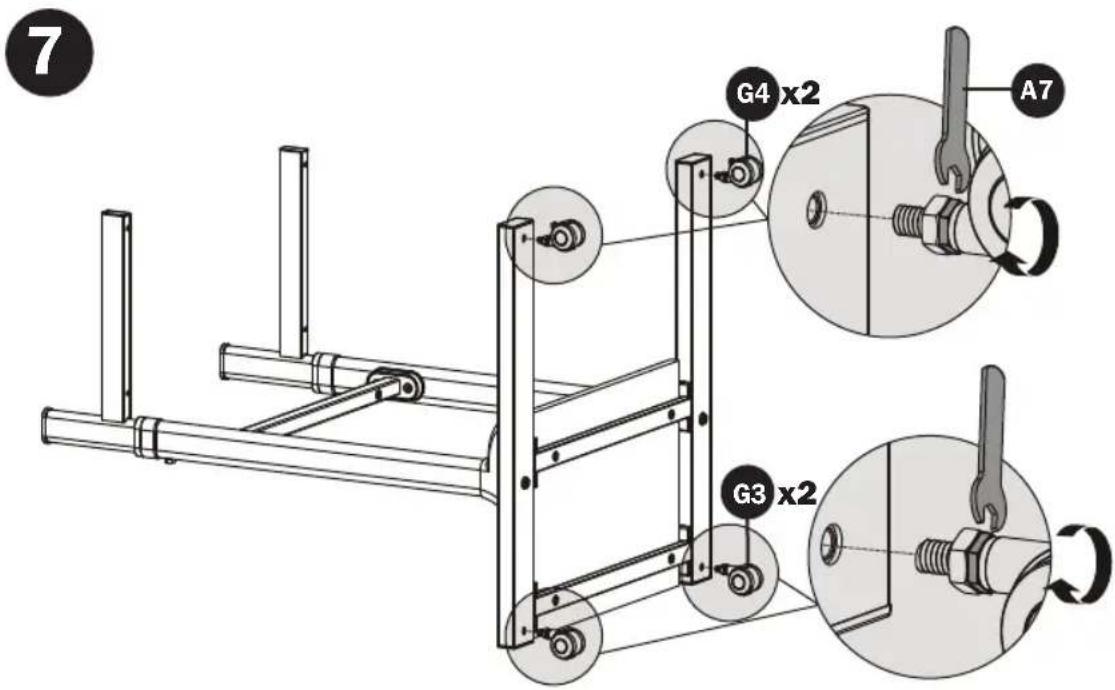

7 G4 x2 A7 G3 x2

B7 Nota: Verifique que todos los orificios estén alineados correctamente, entonces apriete los tornillos. A4 x4

Ensamble

Nota: Verifique que todos los orificios estén alineados correctamente, entonces apriete los tornillos.

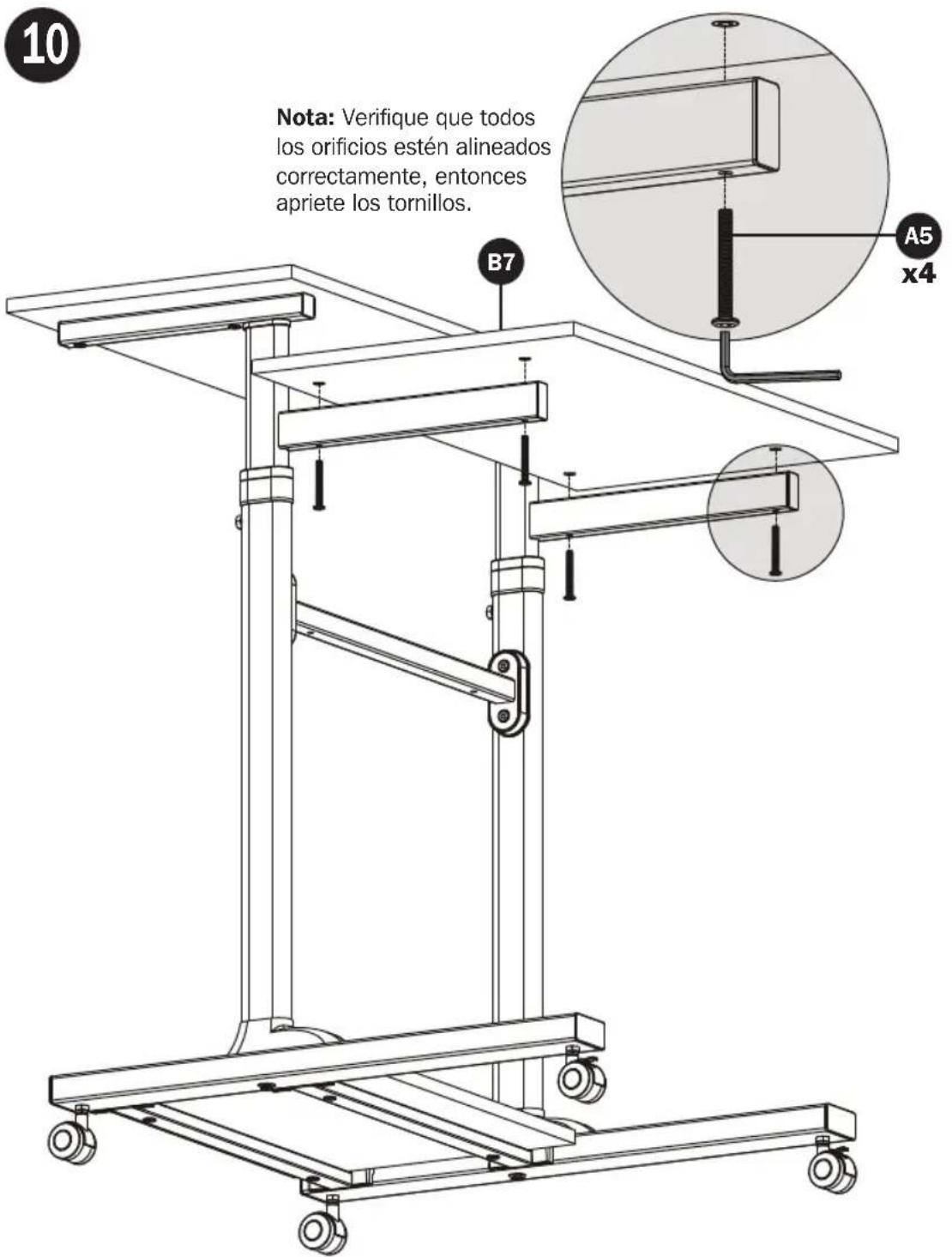

10 B7 A5 x4 Nota: Verifique que todos los orificios estén alineados correctamente, entonces apriete los tornillos.

Ensamble

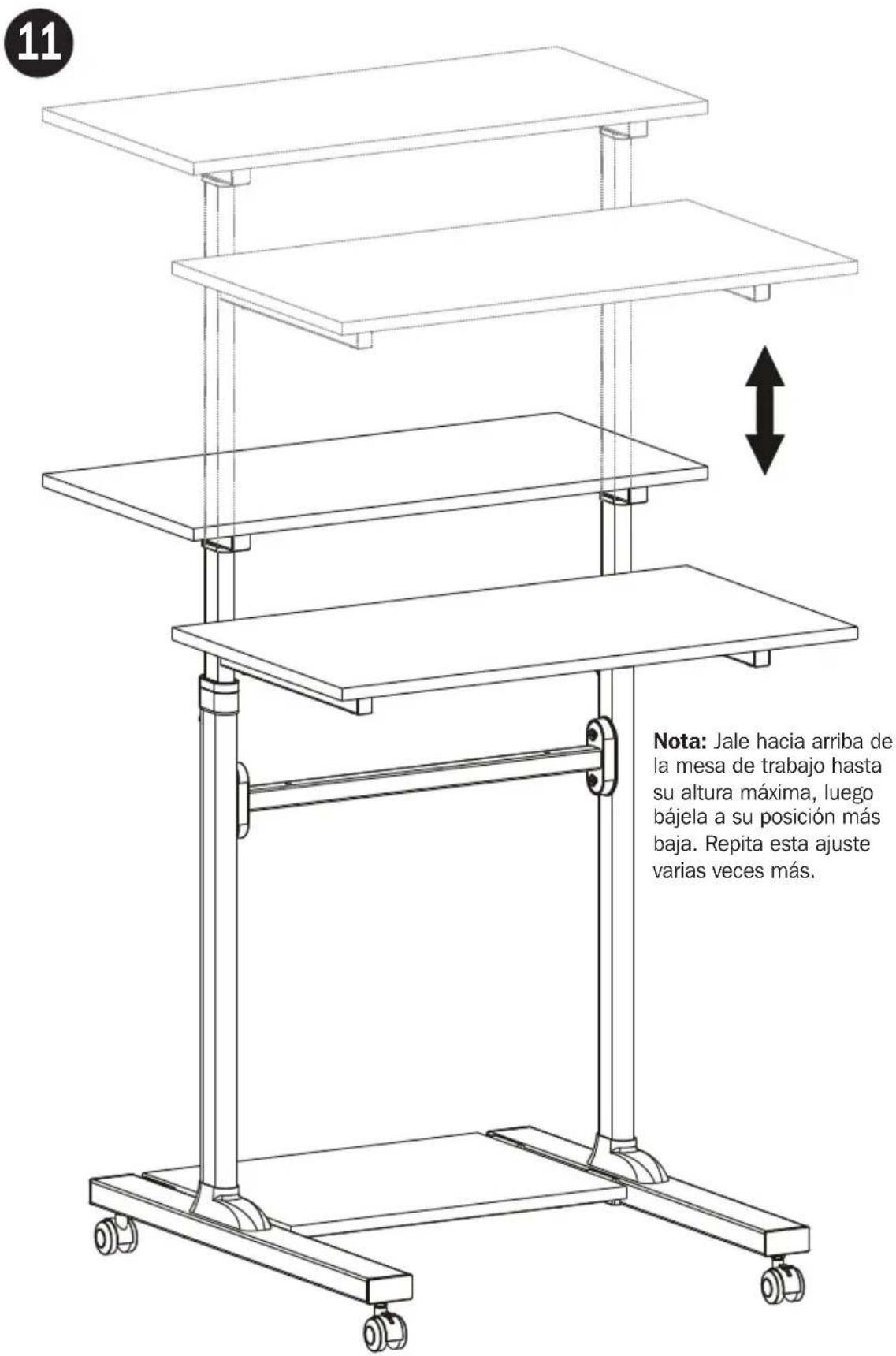

11 Note: Jale hacia arriba de la mesa de trabajo hasta su altura máxima, luego bájela a su posición más baja. Repita esta ajuste varias veces más.

Ensamble

13 B9 A4 x2 Nota: Verifique que todos los orificios estén alineados correctamente, entonces apriete los tornillos.

Ensamblaje

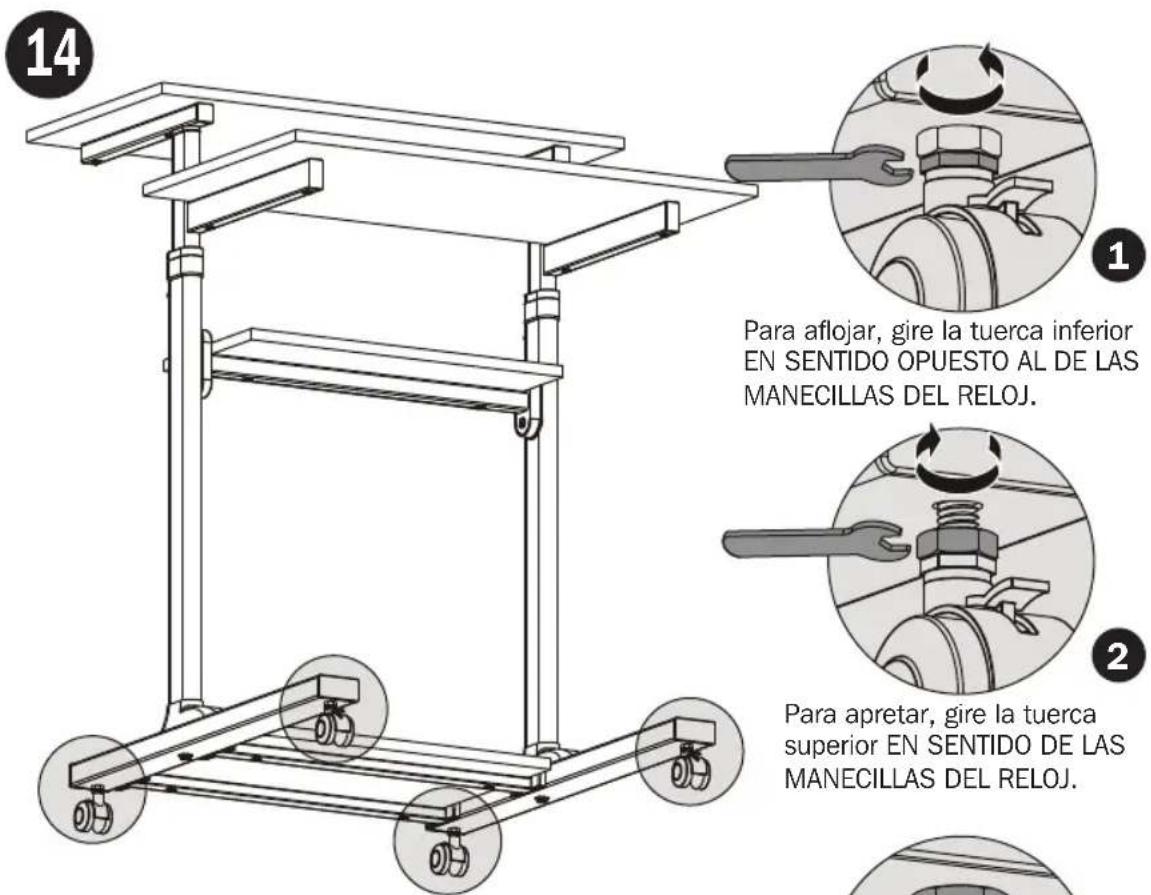

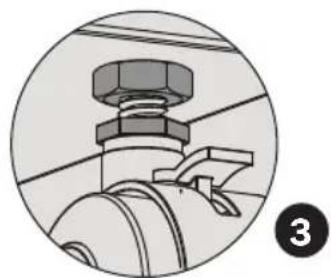

14 Para aflojar, gire la tuerca inferior EN SENTIDO OPUESTO AL DE LAS MANECILLAS DEL RELOJ. Para apretar, gire la tuerca superior EN SENTIDO DE LAS MANECILLAS DEL RELOJ.

Nota: Asegúrese de que todas las ruedas estén a la misma altura. Si las ruedas no están a la misma altura, una o dos de ellas se pueden ajustar como se muestra en la figura 1, 2 y 3.

• Compruebe a intervalos regulares (al menos trimestralmente) que la estación de trabajo esté bien instalada y sea segura para usarse.
• Si tiene alguna pregunta, visite por favor a www.triplite.com.
