BEDIENUNGSANLEITUNG WorkWise WWSSRC Tripp Lite

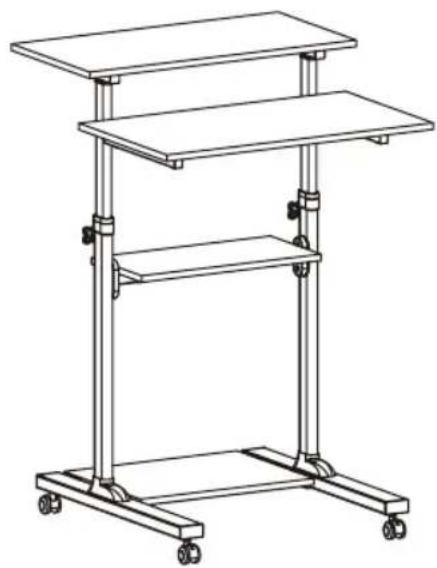

Höhenverstellbarer, mobiler Schreibtisch/Arbeitsstation

Modell: WWSSRC

Copyright © 2018 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

Warnung

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.
• Diese Arbeitsstation sollte ausschließlich wie in diesem Handbuch angegeben aufgebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

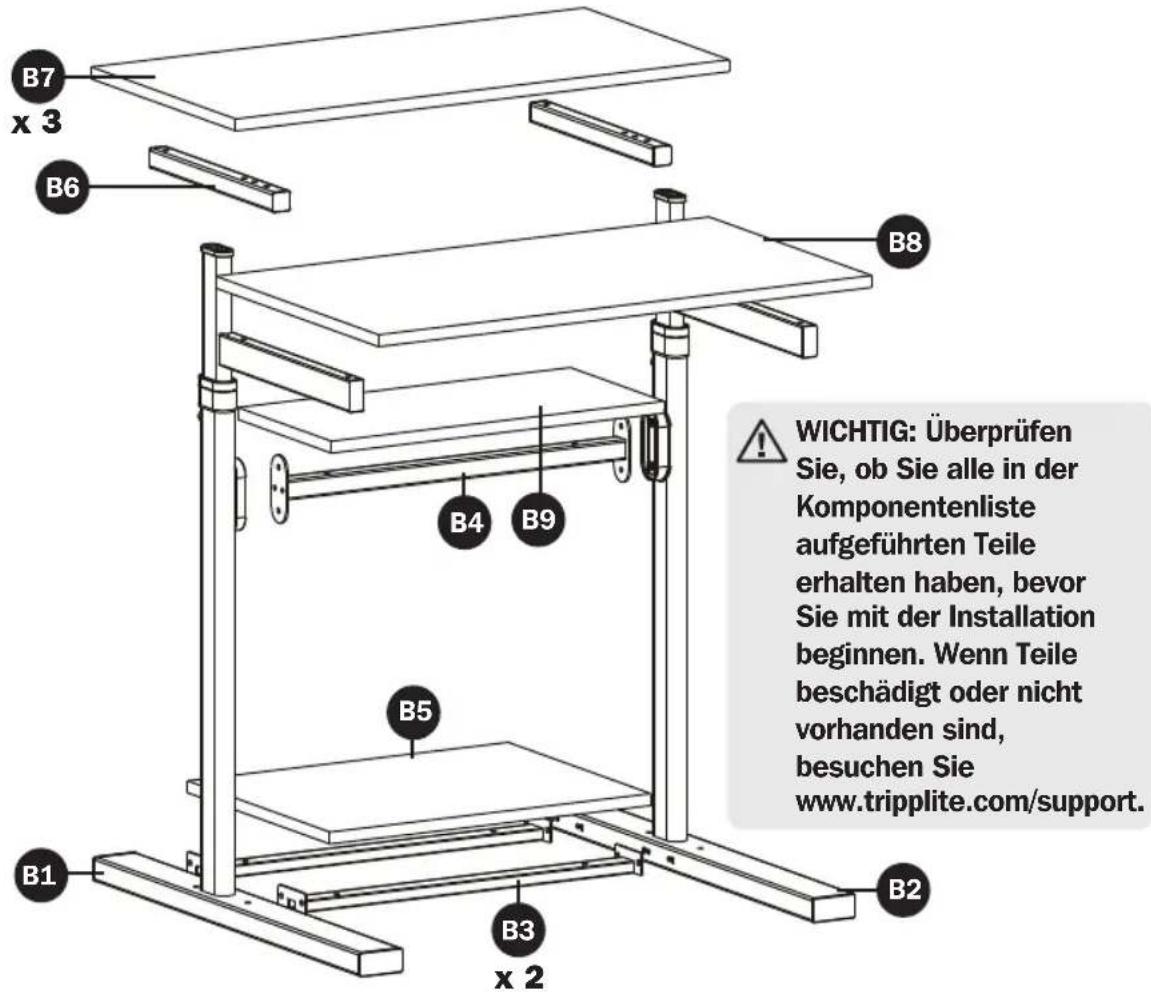

Komponentenliste

B7 x 3 B6 B8 B4 B9 B5 B1 B3 x 2 B2 WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support.

x2

x2

x 2

x 2

x 2

Paket A

M6 x 12

x12

M6 x 50

x4

M6 x 25

x 4

Inbusschlüssel

x 1

M6 x 40

x 4

Schraubenschlüssel

x1

M6 x 35

x6

Montage

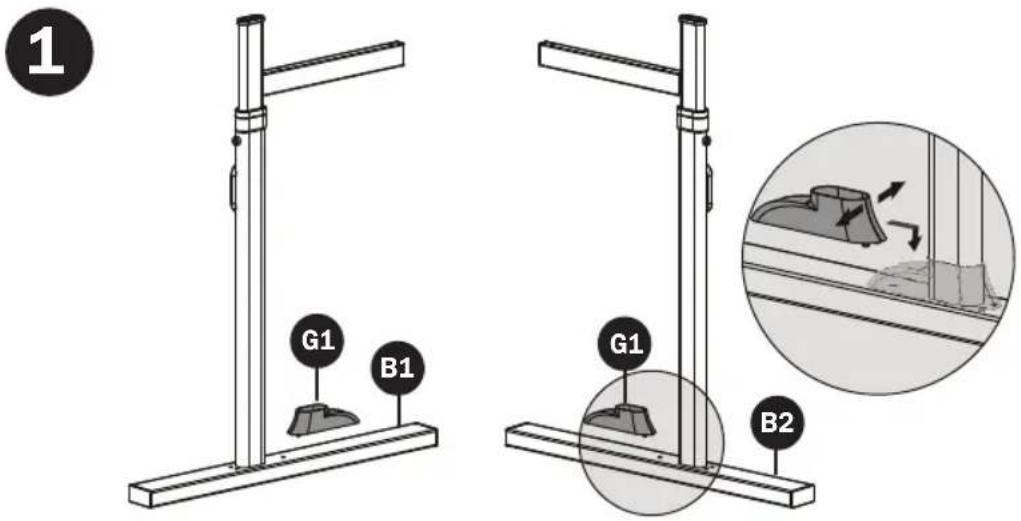

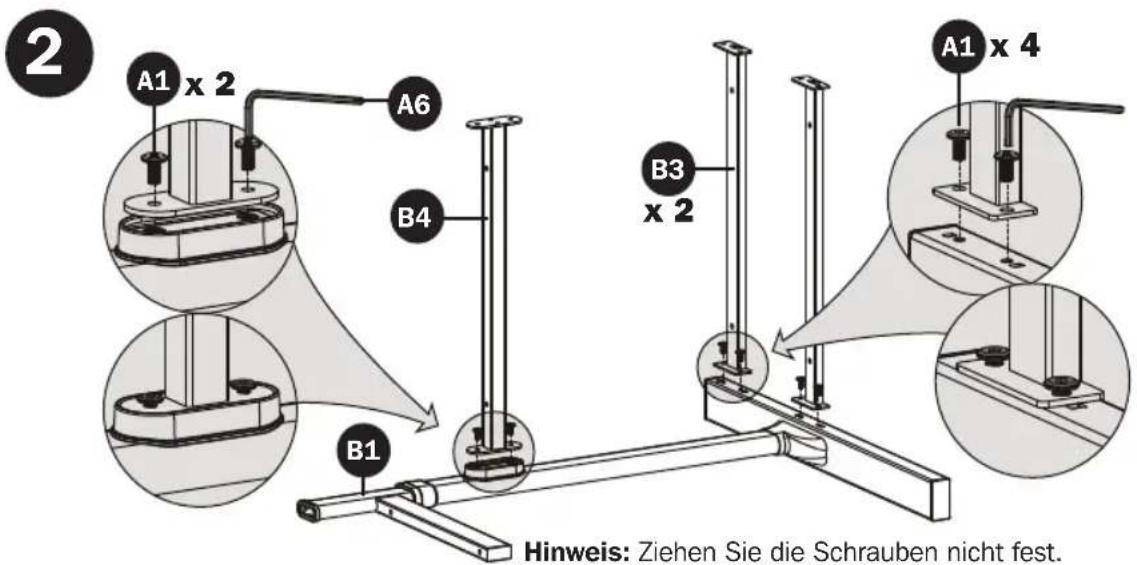

2 A1 x 2 A6 B4 B3 x 2 A1 x 4 B1 Hinweis: Ziehen Sie die Schrauben nicht fest.

Hinweis: Ziehen Sie die Schrauben nicht fest. Lassen Sie ca. 2 mm (5/64 Zoll) der Rolle freiliegend.

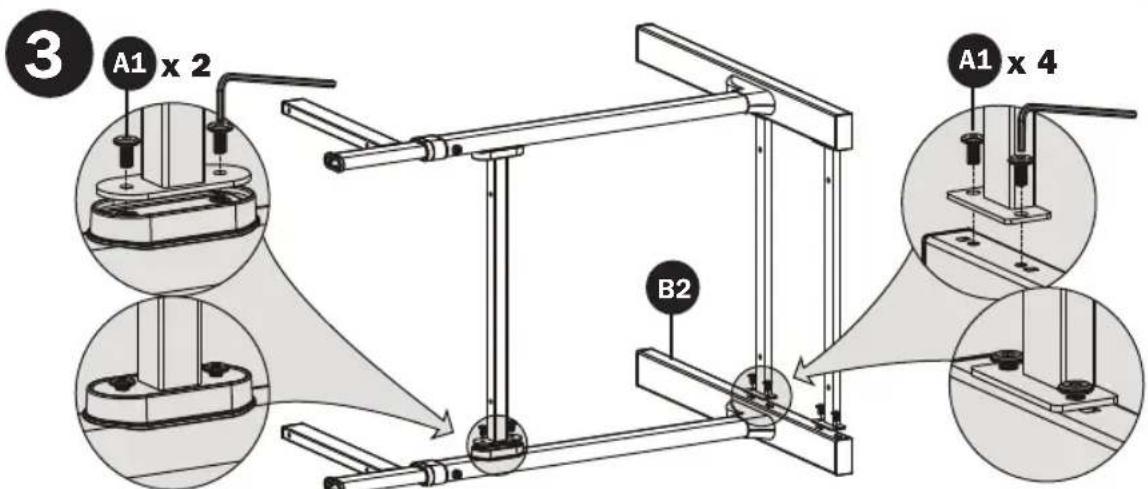

3 A1 x 2 B2 A1 x 4

Hinweis: Ziehen Sie die Schrauben nicht fest. Lassen Sie ca. 2 mm (5/64 Zoll) der Rolle freiliegend.

Montage

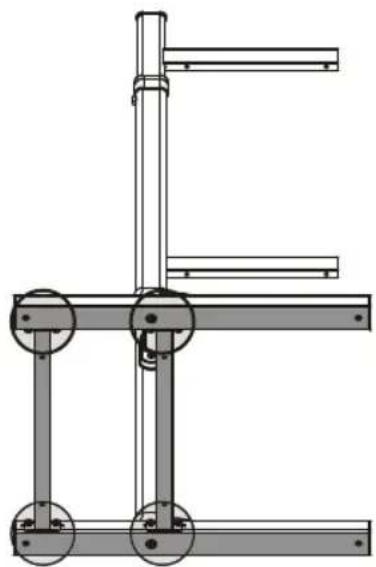

4

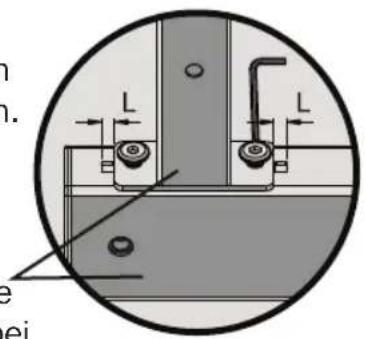

Die „L-Abmessungen sollten identisch sein.

Behalten Sie die gleiche Ebene bei.

n. e ei

B5 Hinweis: Überprüfen Sie, ob alle Öffnungen korrekt ausgerichtet sind und ziehen Sie die Schrauben fest. A2 x 4

Montage

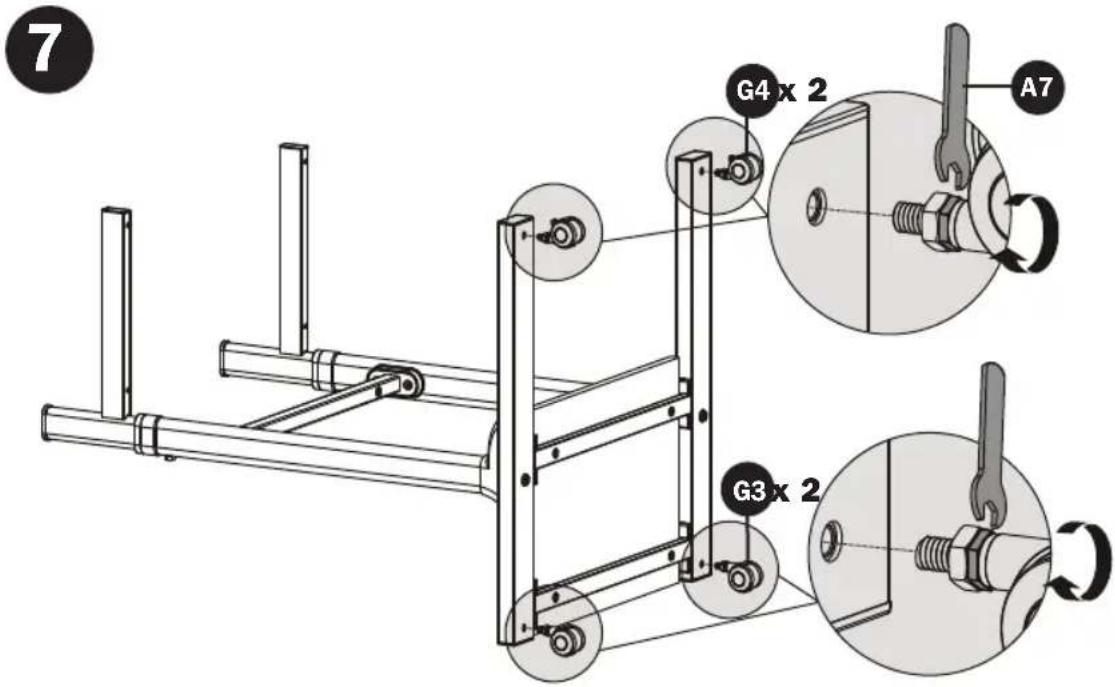

G4 x 2 A7 G3 x 2

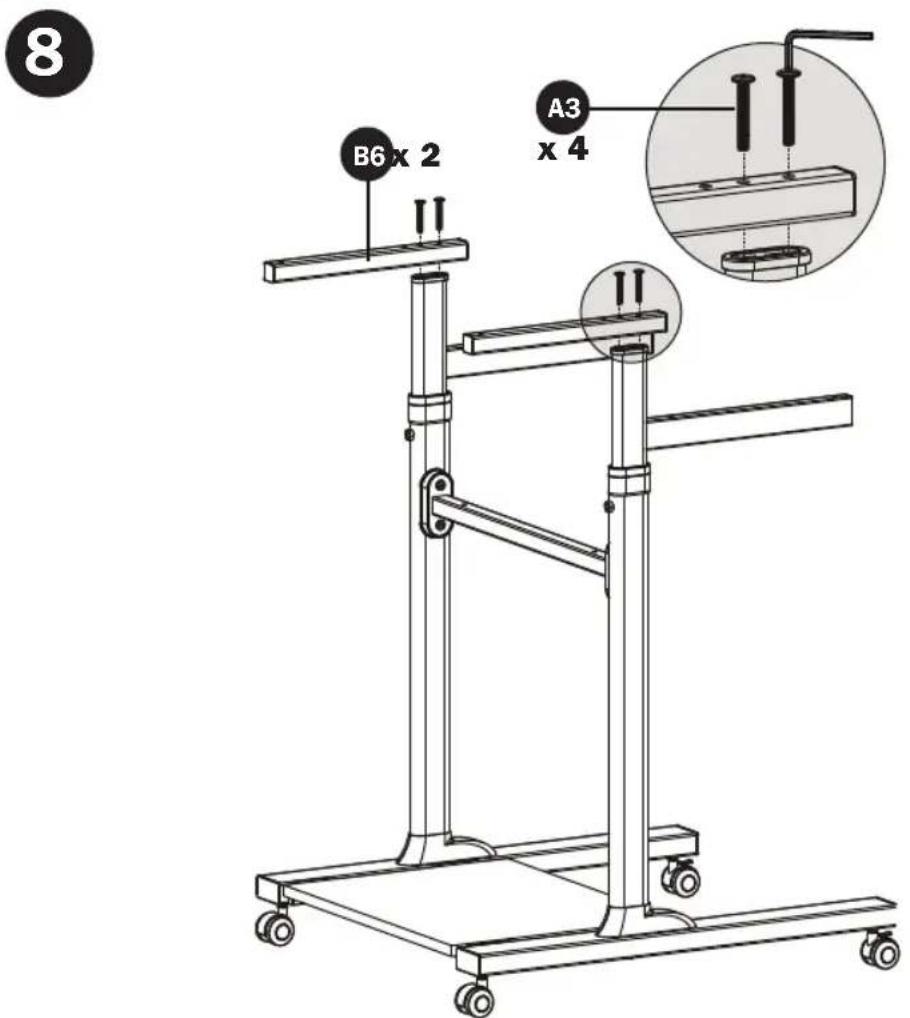

8 B6 x 2 A3 x 4

Montage

Hinweis: Überprüfen Sie, ob alle Öffnungen korrekt ausgerichtet sind und ziehen Sie die Schrauben fest.

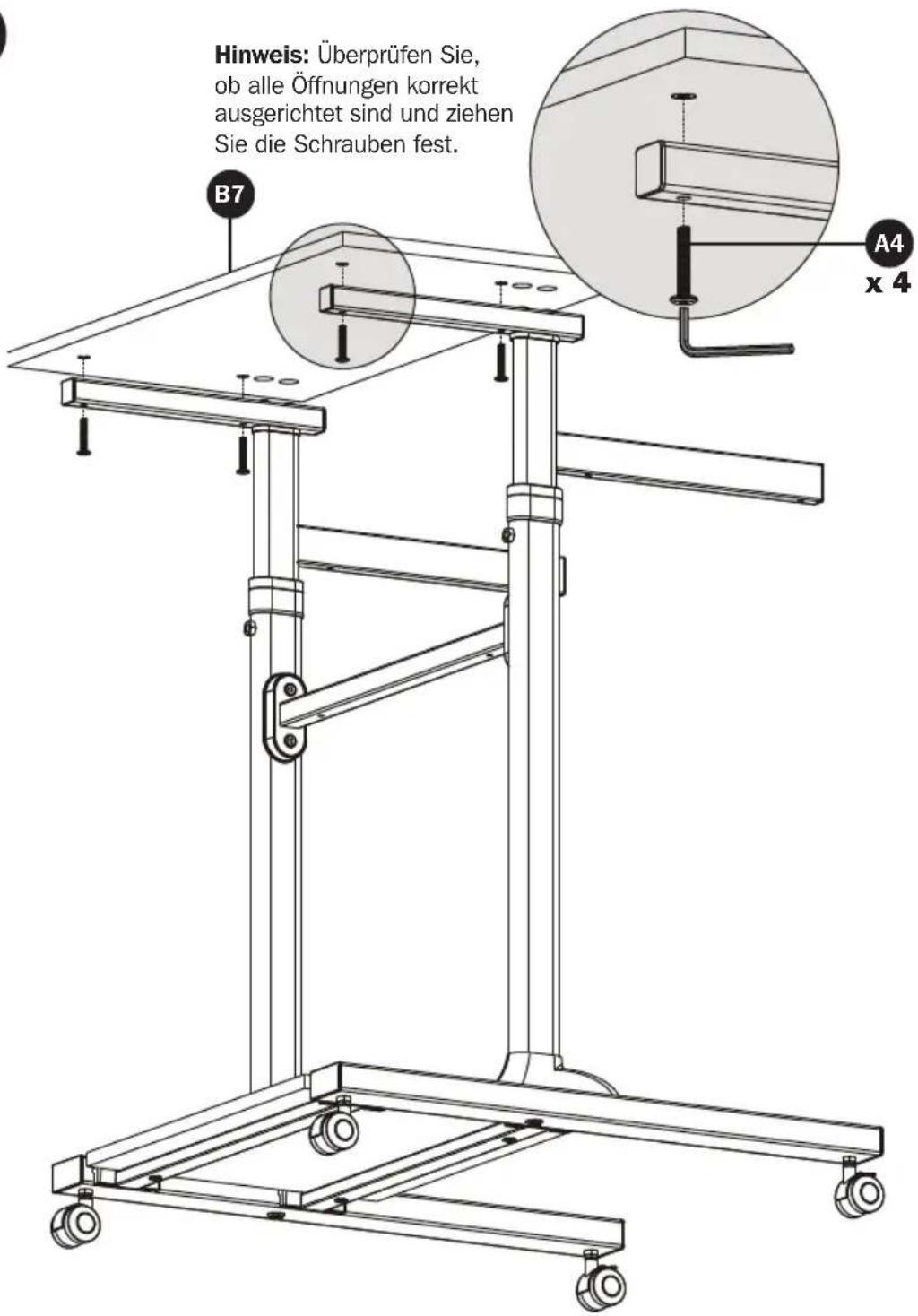

Hinweis: Überprüfen Sie, ob alle Öffnungen korrekt ausgerichtet sind und ziehen Sie die Schrauben fest. B7 A4 x 4

Montage

Hinweis: Überprüfen Sie, ob alle Öffnungen korrekt ausgerichtet sind und ziehen Sie die Schrauben fest.

10 Hinweis: Überprüfen Sie, ob alle Öffnungen korrekt ausgerichtet sind und ziehen Sie die Schrauben fest. B7 A5 x 4

Montage

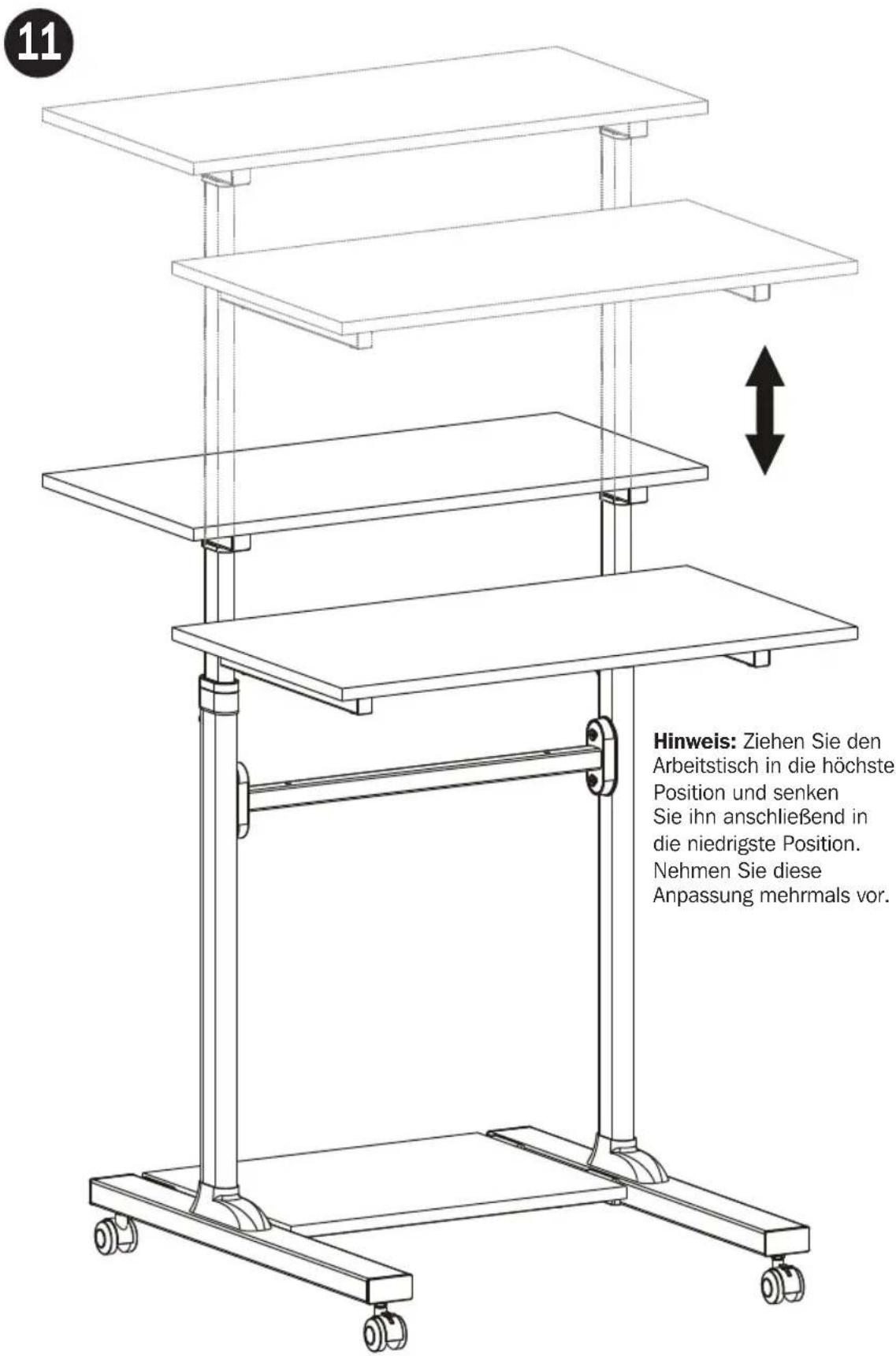

11 Hinweis: Ziehen Sie den Arbeitstisch in die höchste Position und senken Sie ihn anschließend in die niedrigste Position. Nehmen Sie diese Anpassung mehrmals vor.

Montage

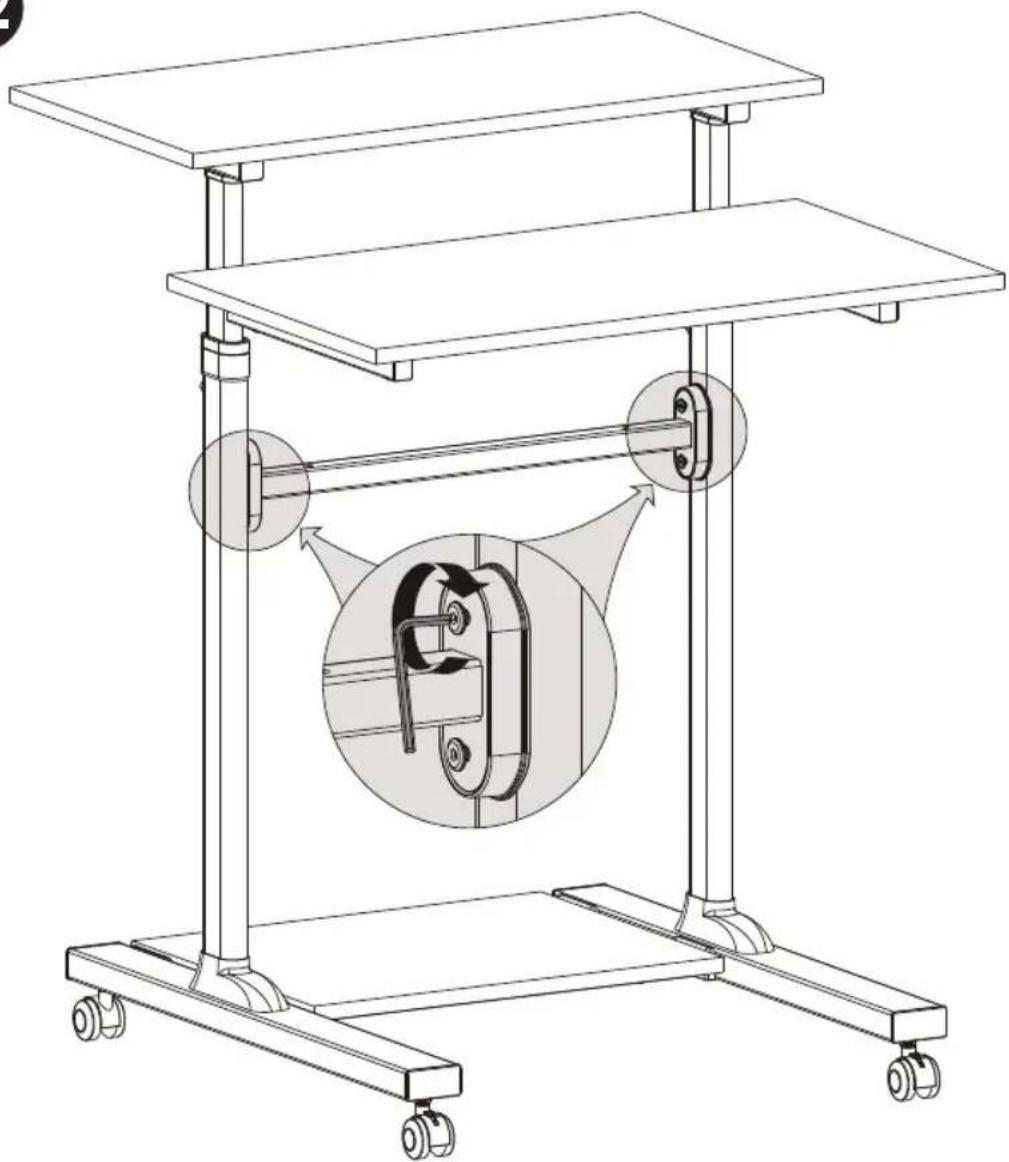

12

13 B9 Hinweis: Überprüfen Sie, ob alle Öffnungen korrekt ausgerichtet sind, und ziehen Sie die Schrauben fest. A4 x 2

Montage

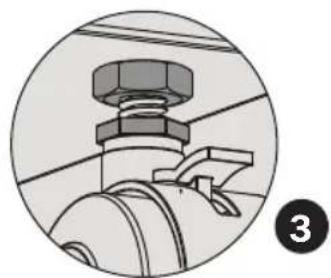

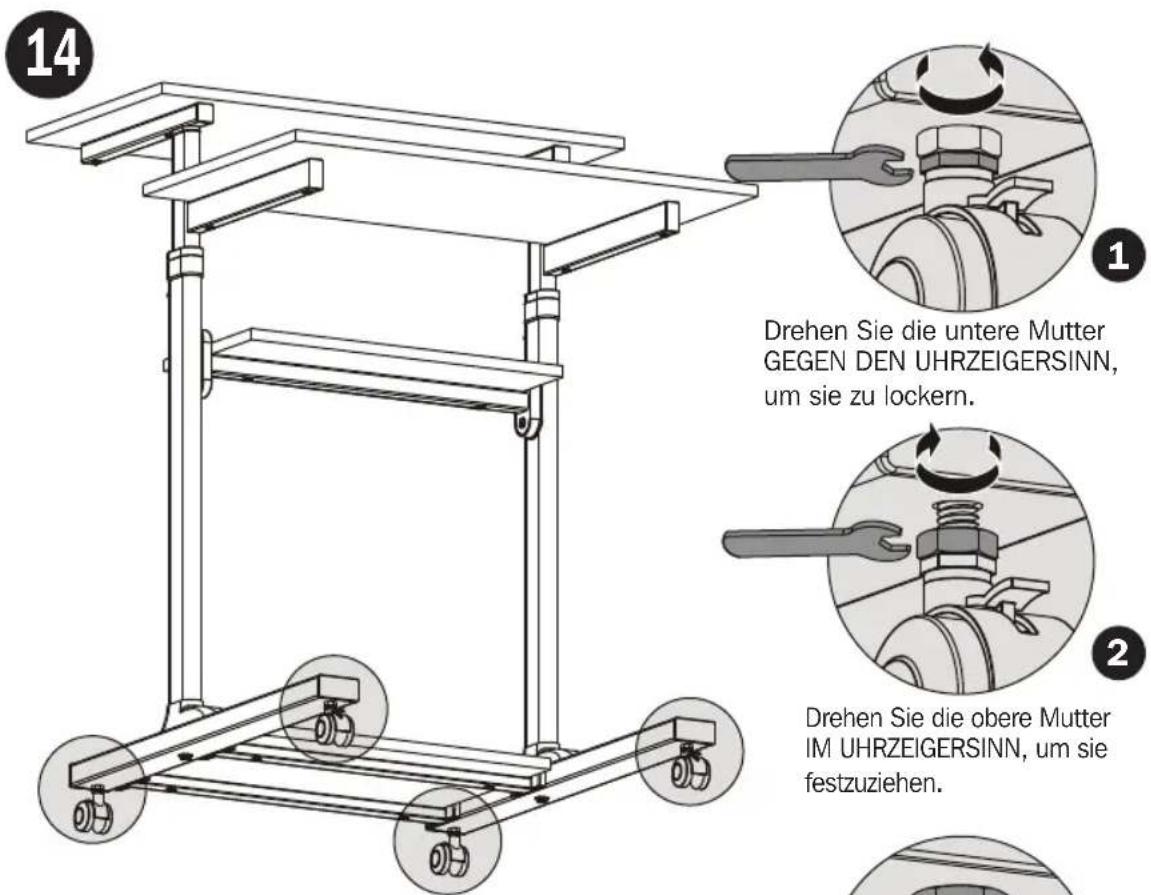

14 Drehen Sie die untere Mutter GEGEN DEN UHRZEIGERSINN, um sie zu lockern. Drehen Sie die obere Mutter IM UHRZEIGERSINN, um sie festzuziehen.

Hinweis: Stellen Sie sicher, dass alle Laufrollen die gleiche Höhe haben. Wenn die Rollen nicht gleich hoch sind, können Sie eine oder zwei Rollen wie in den Abbildungen 1, 2 und 3 gezeigt verstellen.

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Arbeitsstation sicher angebracht ist.
  • Falls Sie Fragen haben, besuchen Sie www.tripplite.com.
