SmartRack SR42UBZ4 - Caja de ordenador Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Gabinete informático (bastidor de montaje en rack de 19 pulgadas)
Marca	Tripp Lite
Modelo	SmartRack SR42UBZ4
Unidades de rack (U)	42U
Altura	1994 mm (78,5 pulgadas)
Ancho	600 mm (23,63 pulgadas)
Profundidad	1093 mm (43 pulgadas)
Peso (equipo solo)	161 kg (353 lb)
Capacidad de carga estática	1361 kg (3000 lb)
Capacidad de carga sobre ruedas	1021 kg (2250 lb)
Material	Acero soldado, paneles de acero
Color	Negro (estándar)
Puertas	Puerta frontal con cerradura y reversible, puertas traseras de dos piezas con cerradura
Paneles laterales	Con cerradura, de liberación rápida
Rieles de montaje	4 rieles de montaje ajustables (profundidad de 101,4 mm a 1066,8 mm)
Gestión de cables	Rieles de gestión de cables ajustables
Norma sísmica	Zona sísmica 4 (zona de alto riesgo), soportes sísmicos reforzados
Conexión a tierra	Punto de conexión a tierra integrado, cable de 8 AWG recomendado
Yuxtaposición	Posibilidad de combinar varios bastidores (soportes de yuxtaposición incluidos)
Alimentación	Ninguna (bastidor pasivo)
Temperatura de funcionamiento	Entorno interior controlado, protegido de la humedad y temperaturas extremas
Garantía	5 años (limitada)

Preguntas frecuentes - SmartRack SR42UBZ4 Tripp Lite

¿Cuáles son las dimensiones y el peso del SmartRack SR42UBZ4?

El gabinete mide 1994 mm (78,5 pulgadas) de altura, 600 mm (23,63 pulgadas) de ancho y 1093 mm (43 pulgadas) de profundidad. Pesa 161 kg (353 lb) vacío.

¿Cuál es la capacidad de carga máxima del SR42UBZ4?

La capacidad estática es de 1361 kg (3000 lb) y la capacidad sobre ruedas es de 1021 kg (2250 lb).

¿Cómo instalar el gabinete y fijarlo al suelo?

Utilice un montacargas o una transpaleta para mover el gabinete. Fije la base y los soportes sísmicos al suelo utilizando herrajes M8 (no incluidos) para garantizar la estabilidad. Use un nivel para verificar la pendiente del suelo (máx. 1%).

¿Cómo conectar la toma de tierra del gabinete?

Todas las partes metálicas están conectadas a tierra en el marco. Conecte el marco a la tierra del edificio con un cable de 8 AWG (3,264 mm) utilizando uno de los tornillos de fijación al suelo.

¿Los rieles de montaje son ajustables?

Sí, los cuatro rieles de montaje delanteros y traseros son ajustables en profundidad en incrementos de 6 mm (1/4 pulgada), de 101,4 mm (4 pulgadas) a 1066,8 mm (42 pulgadas). Cada riel se fija con 6 tornillos.

¿Se puede invertir la puerta frontal?

Sí, la puerta frontal es reversible. Para invertirla, retire la manija, las bisagras y el mecanismo de cierre, luego gire la puerta 180 grados y reinstale las bisagras en el lado opuesto.

¿Cómo combinar varios gabinetes SR42UBZ4?

Utilice los soportes de yuxtaposición incluidos. Retire los pernos de los puntos de conexión adyacentes, gire los soportes 180 grados, fíjelos al gabinete vecino y luego apriete todos los pernos.

¿El gabinete es adecuado para zonas sísmicas?

Sí, el SR42UBZ4 está diseñado para zonas sísmicas con una capacidad nominal de zona 4. Cuenta con soportes sísmicos reforzados y construcción soldada para mayor estabilidad.

¿Cómo mantener y limpiar el gabinete?

Coloque el gabinete en un entorno interior controlado, protegido de la humedad, temperaturas extremas y polvo. Limpie con un paño seco y suave. Conserve el embalaje original para un posible transporte.

¿Cuál es la garantía del SmartRack SR42UBZ4?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra inicial, que cubre defectos de materiales y mano de obra.

MANUAL DE USUARIO SmartRack SR42UBZ4 Tripp Lite

Manual del Propietario

Gabinete SmartRack®

con Especificación Sísmica de Zona 4

Modelo: SR42UBZ4

(Número de Serie: AGAC7761)

Instrucciones de seguridad importantes 14

Descripción General 14

Identificación de Características 15

Instalación del Gabinete 16

Preparación 16

Desempacado 16

Colocación 17

Conexión a Tierra 17

Configuración del Gabinete 18

Colocación o Remoción de las Puertas Delanteras y 18

Traseras

Inversión de la Puerta Delantera 18

Colocación o Remoción del Panel de Techo 20

Colocación o Remoción de los Paneles Laterales 20

Ajuste de los Rieles de Instalación y Rieles de 21

Administración de Cables

Combinación de Gabinetes (Instalación en Hileras) 22

Instalación del Equipo 23

Instalación o Remoción de Tuercas de Fijación 23

Especificaciones 24

Almacenamiento y Servicio 24

Garantía 24

English 1

Francés 25

Русский 37

TRIPP·LITE

Excelencia en Manufactura.

Todas las secciones de este manual contienen instrucciones y advertencias que deben observarse durante la instalación y uso de los Gabinetes SmartRack aquí descritos. Lea cuidadosamente todas las instrucciones y advertencias antes de intentar mover, instalar o utilizar los Gabinetes SmartRack descritos en este manual. El incumplimiento creará un riesgo de lesiones personales y daños a la propiedad y puede invalidar la garantía.

• Mantenga el gabinete en un ambiente interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Deje un espacio adecuado en la parte delantera y trasera del gabinete para una ventilación adecuada. No bloquee, cubra ni coloque objetos en las aberturas externas de ventilación del gabinete.
• El gabinete es extremadamente pesado. Tenga cuidado al manejar el gabinete. No intente desempacarlo, moverlo o instalarlo sin ayuda. Utilizar un dispositivo mecánico como un montacargas o gato para tarimas para mover el gabinete en el contenedor de embarque.
• No coloque objeto alguno sobre el gabinete, especialmente recipientes de líquidos y no intente apilar los gabinetes.
• Inspeccione el contenedor de embarque y el gabinete para detectar daños durante el envío. No use el gabinete si está dañado.
• Deje el gabinete en el contenedor de embarque hasta que haya sido movido tan cerca a su ubicación final como sea posible.
• Instale el gabinete en un área estructuralmente firme con un piso nivelado que pueda soportar la carga del peso del gabinete, de todo el equipo que se instale en el gabinete y otros gabinetes y otros equipos que se instalen cerca.
• Instale firmemente el gabinete a la estructura del edificio, usando los soportes de embarque como se ilustra en la sección de Instalación del Gabinete de este manual.
• No empuje el gabinete de sus paneles laterales para moverlo. Empujarlo de sus paneles laterales creará un peligro de vuelco.
• Tenga cuidado cuando corte el material de empaque. El gabinete podría haber sido rasguñado o rayado, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el gabinete sin el material de empaque original puede ocasionar daños al producto que anularían la garantía.
• No reembarque el gabinete con equipo adicional a menos que el gabinete haya sido embarcado con una tarima especial anti-impacto (solo modelos "SP1"). El peso combinado del gabinete y el equipo instalado no debe exceder la capacidad de carga de la tarima. Tripp Lite no es responsable por cualquier daño que se produzca durante el reenvío.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Descripción General

Los Gabinetes SmartRack acomodan todos los equipos para instalación en rack estándar de 19", sin importar el proveedor y se embarcan completamente ensamblados para una instalación rápida y fácil. Cuentan con gabinetes adaptable de servicio pesado con profundidades de instalación variables, lo que las hace ideales para servidores. Para comodidad en el mantenimiento, los gabinetes incluyen puertas y paneles laterales de rápida liberación. El hardware integrado para anclar y unir los gabinetes permite la expansión ordenada, eficiente y rentable. Las puertas frontal, posterior y los paneles laterales pueden cerrarse con cerradura

El SR42UBZ4 está diseñado para uso en zonas sísmicas. El gabinete cuenta con una construcción soldada, proporcionando más seguridad para uso en entornos inestables. Los Soportes Sísmicos de Refuerzo para Zona 4 ofrecen estabilidad y protección mejoradas con una especificación para Zona Sísmica 4.

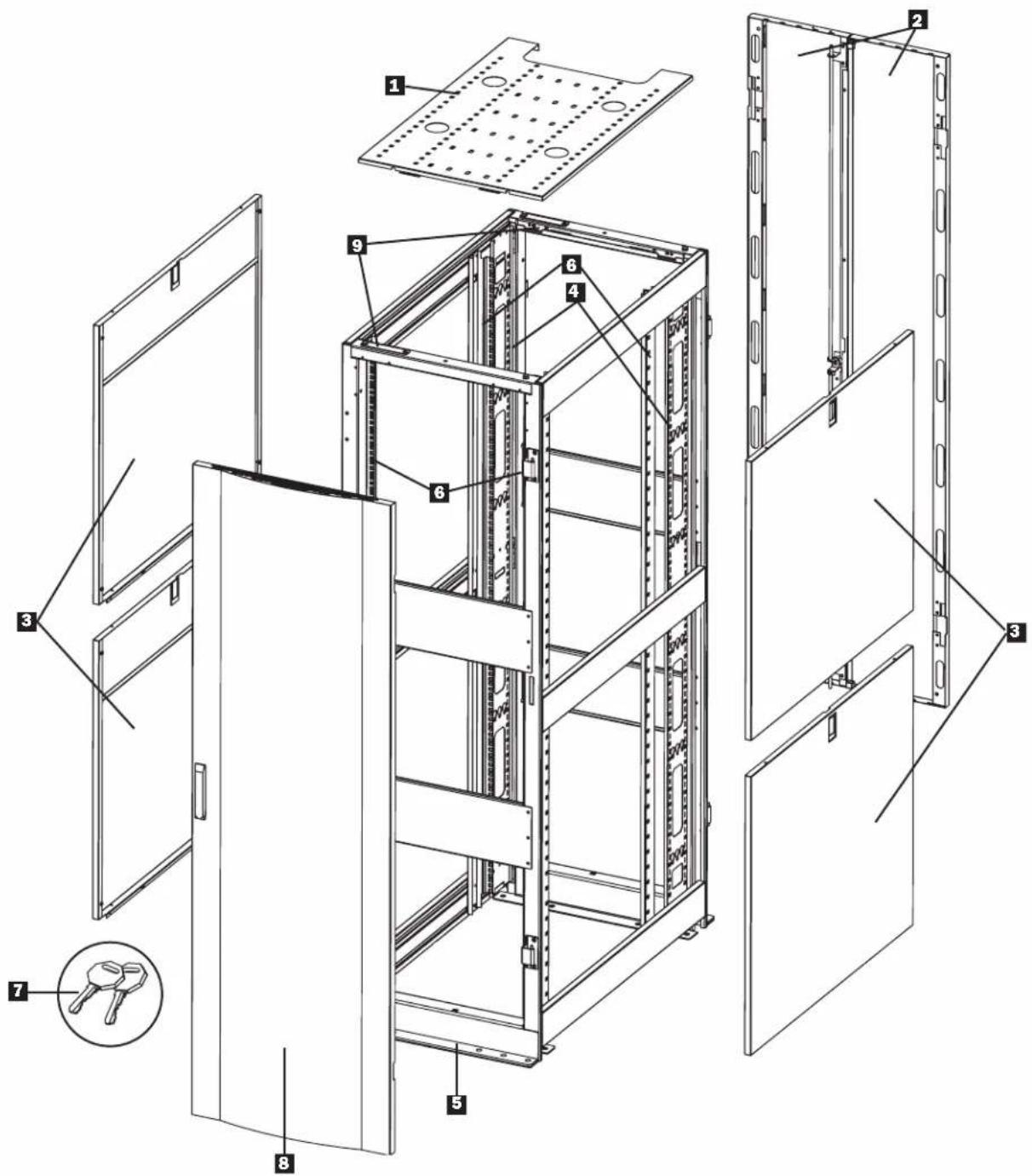

Identificación de Características

Panel de Techo
2 Puertas Posteriores Divididas con Cerradura
3 Paneles Laterales con Cerradura
4 Rieles para Manejo del Cableado
5 Soportes Sísmicos para Zona 4
6 Rieles de Instalación (Proporcionan puntos de instalación horizontal y vertical para los equipos.)
7 Llaves (Una para las puertas y una para los paneles laterales).
8 Puerta Frontal Reversible con Cerradura
9 Soportes de Fijación para Colocación en Hieras

No se Muestra: Accesorios de instalación, documentación y otros materiales de embarque.

Instalación del Gabinete

¡Precaución! ¡Lea todas las instrucciones y las advertencias antes de realizar la instalación!

ADVERTENCIA: El gabinete es extremadamente pesado. No intente desempacar, mover o instalar el gabinete sin asistencia. Hasta que haya sido correctamente instalado y estabilizado, el gabinete es propenso a vuelcos y podría causar daños a la propiedad y/o lesiones personales. Tenga mucho cuidado al manipular el gabinete y asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar equipo sin estabilizar primero el gabinete.

Preparación

El gabinete debe instalarse en un área estructuralmente firme con un piso nivelado, que pueda soportar la carga del peso del gabinete, de todo el equipo que se instale en el gabinete, otros gabinetes y otros equipos que se instalen cerca. Antes de desempacar el gabinete, debe transportar el contenedor de embarque lo más cerca posible a la posición de instalación final para minimizar la distancia que necesite mover la unidad después de haber retirado el empaque protector. Si va a almacenar el gabinete durante un largo período antes de la instalación, siga las instrucciones en la sección de Almacenamiento y Servicio.

Se necesitan varias herramientas (suministrados por el usuario):

• Llave Española de 13 mm
  • Cuchilla
• Nivel de Carpintero
  • Desatornillador Phillips

Además necesita los siguientes accesorios (incluidos):

• (50) Tornillos Cabeza Phillips para Instalación (M6 x 5/8")
• (50) Tuercas de Fijación (M6)
• (50) Arandelas de Copa de Nylon

Desempacado

NOTA: El gabinete debe ser trasladado tan cerca de la ubicación de instalación que desee posible antes de desempacarlo del contenedor de embarque. Utilice un montacargas o gato para tarimas para mover el contenedor de embarque.

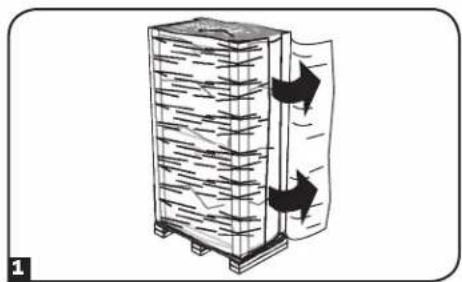

1 Confirme que el contenedor de embarque esté vertical y estable, a continuación, utilice una cuchilla para cortar la envoltura contráctil asegurando los protectores esquineros. Coloque la cuchilla de utilidad directamente sobre uno de los protectores esquineros para evitar que la cuchilla raye el gabinete o corte la pesada bolsa de plástico protectora debajo de la envoltura retráctil. ADVERTENCIA: No raye el gabinete ni corte la pesada bolsa de plástico debajo de la película contráctil. No empuje ni jale el gabinete durante el desempaque.
2 Retire los esquineros protectores. Guarde todos los materiales de empaque (incluyendo la tarima) para uso posterior a menos que esté seguro de que no los necesitará. Los materiales de empaque son reciclables.
3 Retire la bolsa de plástico pesado que envuelve al gabinete. Examine el gabinete para detectar cualquier daño o parte suelta. Confirme que están todas las partes. Si falta algo o está dañado, póngase en contacto con Tripp Lite para obtener ayuda. No intente usar el gabinete si ha sido dañado.

Instalación del Gabinete

4 Use la llave para abrir las puertas del rack y localizar los soportes para Zona Sísmica 4 de la base A y los soportes de refuerzo B que están atornillados a la tarima de embarque. Nota: Las llaves se envían en la caja que se adjunta a la caja del panel lateral.

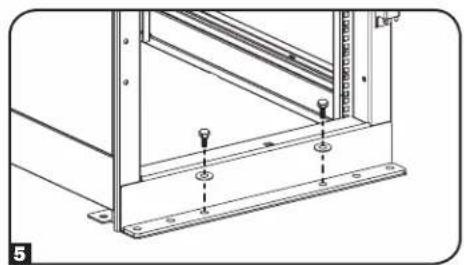

5 Use una llave española de 13 mm para retirar los tornillos que sujetan el gabinete a la tarima de embarque. Sea extremadamente cuidadoso, ya que el gabinete podría volcar inesperadamente después de retirar el tornillo. Guarde los soportes de refuerzo y sus accesorios para uso posterior.
6 Coloque al menos una persona en la parte delantera y otra en la parte posterior del gabinete. Levante cuidadosamente el gabinete de la tarima y colóquelo en la ubicación deseada. ADVERTENCIA: Use al menos un ayudante al retirar el gabinete de la tarima. Sea extremadamente cuidadoso al desplazar el gabinete.

Si es necesario, el rack se puede levantar fijando 4 tornillos de argolla de diámetro M8 suministrados por el usuario en los orificios roscados colocados cerca de los ángulos superiores del marco. Use tornillos de acero con un grado de resistencia nominal ISO de 8.8 o mayor. Los 4 tornillos pueden soportar el peso del gabinete y hasta 450 kg [1000 lb] de equipos instalados. ADVERTENCIA: Sólo operadores de equipos experimentados deben intentar levantar el rack. Use los equipos adecuados y siga todos los procedimientos y reglamentos de seguridad correspondientes.

Colocación

Nota: Los accesorios de anclaje adecuados ya deben estar en su lugar antes de comenzar este procedimiento.

1 Utilice un nivel de burbuja para verificar la pendiente del piso en la ubicación deseada. Si el piso tiene una pendiente mayor del 1%, elija un sitio alternativo de instalación.

2 Para asegurar el gabinete a la estructura del edificio para mayor estabilidad, utilice el accesorios M8 (suministrados por el usuario) para asegurar la base del gabinete y los Soportes Sísmicos de Zona 4 sobre el los accesorios de anclaje pre-instalados en el piso. Apriete los accesorios utilizando una llave de torsión.

Conexión a Tierra

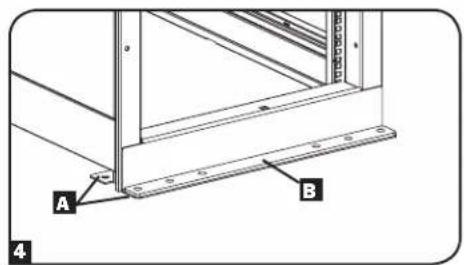

Todas las partes del gabinete se conectan a tierra con el bastidor del gabinete. Conecte el marco del gabinete directamente a la conexión de tierra física de su instalación con un cable 8 AWG (3.264 mm) y una de las piezas A usadas para asegurar el gabinete al piso. Retire una de las piezas que conecta el cable a tierra y luego vuelva a apretar el accesorio para asegurar la conexión. ADVERTENCIA: Conecte a tierra cada gabinete por separado. No use el gabinete sin una conexión a tierra física.

A B 4

Configuración del Gabinete

Colocación o Remoción de las Puertas Delanteras y Traseras

ADVERTENCIA: No intente colocar o remover las puertas sin ayuda.

Remoción de la Puerta

1 Desconecte el cable de conexión a tierra de la puerta.

2 Abra la puerta hasta que esté perpendicular (90 grados) con el frente del gabinete.

3 Levante la puerta de las bisagras y retírela del gabinete.

Para Reinstalar la Puerta, Invierta los Pasos 1 \~ 3.

(Opcional) Si el rack está unido a otro, gire la puerta hacia el gabinete mientras la levanta de las bisagras.

Inversión de la Puerta Delantera

ADVERTENCIA: No intente invertir la puerta frontal sin ayuda.

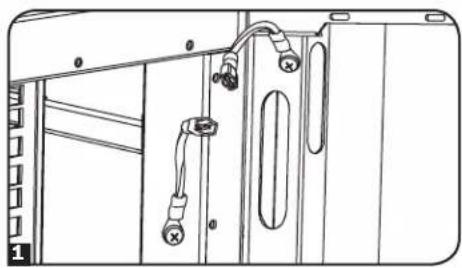

1 Quite el tornillo que conecta el cable a tierra al interior de la puerta.

2 Quite los 2 tornillos que conectan la manija de la puerta a la puerta. Quite la manija de la puerta.

Configuración del Gabinete

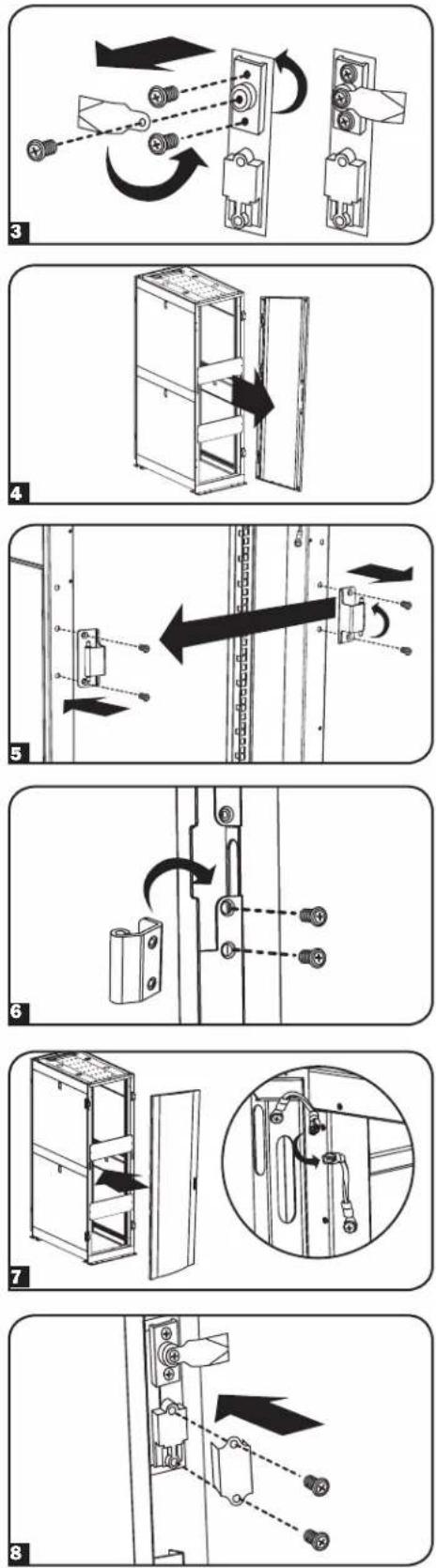

3 Retire el tornillo y la arandela de la parte trasera de la manija de la puerta y retire el mecanismo de enganche. Gire 90 grados la arandela de la cerradura en sentido contrario al sentido de las manecillas del reloj e invierta el mecanismo de enganche para que apunte en la dirección opuesta, a continuación, utilice el tornillo y la arandela para volver a colocar el mecanismo de enganche a la parte posterior de la manija de la puerta.

4 Retire la puerta siguiendo los pasos de la sección anterior.

5 Quite las bisagras de la puerta, gírelas 180 grados y fijelas del lado opuesto del gabinete. Nota: Los puntos alternos para fijar las bisagras tienen pernos de plástico en los orificios para los tornillos. Quítelos e insértelos en los puntos originales de fijación de las bisagras.

6 Desatornille los 2 mecanismos de bisagra de las aberturas de la bisagra dentro de la puerta y fije cada uno de ellos utilizando el conjunto de orificios para tornillos directamente opuestos a su posición original.

7 Rote la puerta 180 grados y vuelva a instalarla en el gabinete. Recuerde conectar el cable de conexión a tierra al interior de la puerta usando el punto de fijación más cercano a la bisagra en la parte superior de la puerta. El punto de fijación está marcado con el símbolo de conexión a tierra:

8 Vuelva a instalar la manija de la puerta.

Configuración del Gabinete

Colocación o Remoción del Panel de Techo

ADVERTENCIA: No intente usar el panel de techo para soportar pesos que no sean los descritos explícitamente y aprobados por Tripp Lite. No intente agregar o quitar el panel de techo sin ayuda.

Remoción del Panel de Techo

1 Jale las 2 clavijas cercanas a la parte trasera del panel de techo. Mientras las sostiene, empuje el panel de techo hacia arriba.

2 Quite las pestañas A de las ranuras de fijación del panel de techo B en el marco del gabinete.

3 Levante el panel de techo del gabinete.

Para volver a instalar el Panel de Techo, Invierta los Pasos 1 \~ 3. Colocación o Remoción de los Paneles Laterales

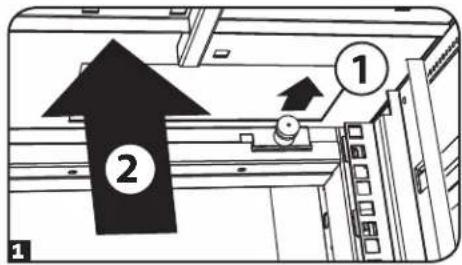

Remoción del Panel Lateral

1 Abra el pestillo deslizándolo hacia abajo.

2 Incline la parte superior del panel hacia afuera del gabinete.

Configuración del Gabinete

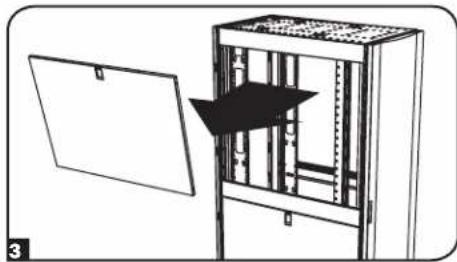

3 Levante el panel de la abrazadera que lo sostiene.

Para volver a instalar el Panel Lateral, Invierta los Pasos 1 \~ 3.

Rieles de Instalación con Ajuste y Rieles de Administración de Cables

ADVERTENCIA: No intente ajustar los rieles sin ayuda. No intente ajustar los rieles mientras el equipo está instalado en el gabinete. No intente usar los rieles sin los tornillos instalados (6 por riel).

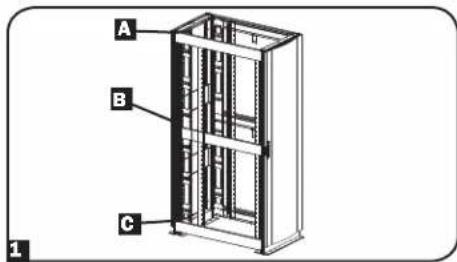

Los 4 rieles de instalación están preinstalados para acomodar equipo con una profundidad de instalación de 762 mm [30"]. No ajuste los rieles de instalación a menos que su equipo requiera una profundidad de instalación diferente. Los juegos de rieles anterior y posterior pueden ajustarse independientemente en incrementos de 6.35 mm [1/4"] para instalación con profundidades entre 101.6 mm [4"] y 1066.8 mm [42"].

1 Cada riel está conectado al gabinete con los 6 tornillos: 1 par en la viga superior A, 1 par en la viga media B y 1 par en la viga inferior C.

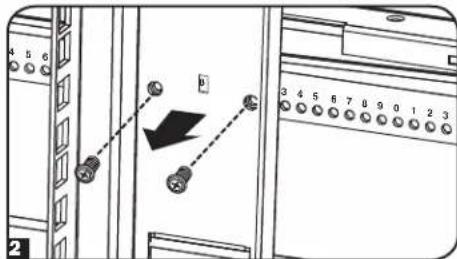

2 Retire los tornillos que sujetan cada uno de los rieles al gabinete. (Si se requiere el ajuste de los rieles delanteros, puede también quitar los tornillos de los rieles delanteros).

3 Deslice los rieles de instalación a la profundidad deseada y vuévalos a instalar usando los tornillos que retiró en el Paso 2. Los puntos de sujeción del riel están numerados A para ayudar a alinear cada par de rieles a la misma profundidad.

La profundidad de los 2 rieles de administración de cables se puede ajustar utilizando el mismo método.

A B C 1

Configuración del Gabinete

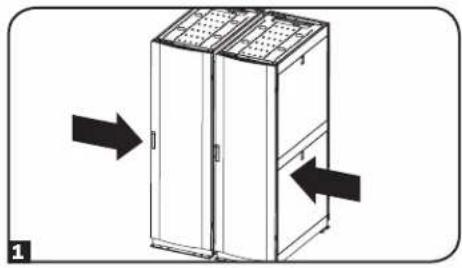

Unión de Gabinetes (Instalación en Hileras)

ADVERTENCIA: Unir los racks en hileras de racks no sustituye su estabilización. Cada rack en una hilera necesita las mismas medidas de estabilización que uno independiente.

Nota: Este método para colocar en hileras está especificado para unir los gabinetes SR42UBZ4 entre sí. Otros modelos tienen distintos métodos de colocación en fila. Consulte el manual del modelo apropiado.

1 Disponga los gabinetes en la posición correcta para su colocación en fila.

2 Cada gabinete incluye 2 soportes para colocar en hileras A que corresponden a los puntos de conexión B en el gabinete adyacente. Los puntos de conexión ya tienen tornillos. Retire el tornillo y la arandela de cada punto de conexión en el gabinete adyacente.

3 Afloje el tornillo de cada soporte de conexión en fila y gire cada soporte a 180 grados hacia el gabinete adyacente, alienando cada uno con el punto de conexión correspondiente en el gabinete adyacente.

4 Conecte cada soporte al gabinete adyacente usando los tornillos y arandelas que quitó en el paso 2, pero no apriete los tornillos por completo. Ajuste la posición de los gabinetes según sea necesario. Después de conectar todos los soportes de fijación y de confirmar que los gabinetes no necesitan más ajustes, apriete todos los tornillos.

Nota: Puede quitar las puertas de los gabinetes antes de combinarlos. Volver a instalarlas después es opcional. Quite los paneles laterales interiores antes de fijar en hileras los gabinetes si desea habilitar el acceso entre gabinetes.

Instalación del Equipo

ADVERTENCIA: No instale el equipo hasta que haya estabilizado el gabinete. Instale primero los equipos más pesados e instálelos hacia la parte inferior del gabinete. Instale los equipos a partir de la parte inferior del gabinete y proceda hacia la parte superior del gabinete, nunca al revés. Si utiliza rieles de equipos deslizantes, tenga cuidado al extender los rieles. No extienda más de un juego de rieles de equipos deslizantes a la vez. Evite extender los rieles de equipos deslizantes cerca de la parte superior del gabinete.

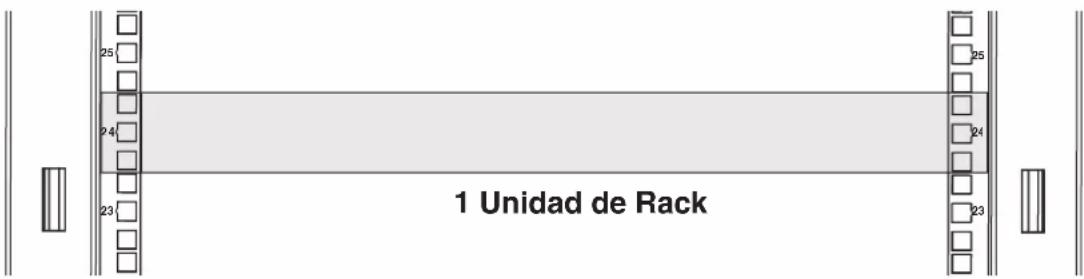

Nota: Los orificios cuadrados al centro de cada unidad de rack están numerados y también incluyen una pequeña muesca para ayudar a la identificación. Una sola unidad de rack incluye el espacio ocupado por el orificio numerado y los orificios directamente arriba y abajo.

25 24 23 1 Unidad de Rack 25 24 23 1 Unidad de Rack

Instalación o Remoción de Tuercas de Fijación

ADVERTENCIA: Las bridas de las tuercas de fijación deben engarzar con los lados de la abertura del orificio cuadrado en el riel, no en la parte superior o inferior. Siga las instrucciones en la documentación del equipo para asegurar una instalación adecuada de su equipo.

Instalación de las Tuercas de Fijación

1 Localice los orificios cuadrados numerados en los rieles de instalación donde planea instalar su equipo. Instalará tuercas de fijación (incluidas) en las aberturas cuadradas a fin de proporcionar un punto de fijación para los tornillos de instalación (incluidos). Nota: Consulte la documentación de su equipo para determinar cuántas tuercas de fijación requerirá y en dónde necesitan instalarse.
2 Desde la parte interior del riel de instalación, inserte una de las bridas de la tuerca de fijación a través de la abertura cuadrada. Presione contra el lado de la abertura cuadrada. Cada brida debe engancharse en un lado de la abertura cuadrada, no en la parte superior o inferior.
3 Presione la tuerca de fijación ligeramente por los costados para permitir que el resto de la brida se ajuste a través de la abertura cuadrada. Cuando la tuerca de fijación esté correctamente instalada, ambas bridas sobresaldrán a través de la abertura cuadrada y serán visibles en la superficie exterior del riel de instalación. Repita los pasos 1 \~ 3 hasta que estén instaladas todas las tuercas de fijación requeridas.

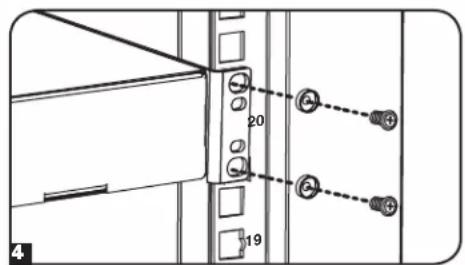

4 Después de instalar las tuercas de fijación, use los tornillos de instalación y arandelas de seguridad incluidos para fijar su equipo al riel del rack. Coloque las arandelas de seguridad entre los tornillos y los soportes de instalación del equipo. Nota: Su equipo puede incluir también accesorios para instalación. Lea las instrucciones de instalación que vienen con su equipo antes de instalar su equipo.

Para Retirar las Tuercas de Fijación, Invierta los Pasos 1 \~ 3.

Nota: Usted puede desear usar una herramienta para tuerca de fijación (proporcionada por el usuario) para ayudar en la instalación y desinstalación de la tuerca de fijación.

P 1 2 3 4 5 6 7 8 9 1

21 20 19

3 20 19

20 19

Especificaciones

	Capacidad de Carga Dimensiones de la Unidad Dimensiones de Envío
Modelo Estática En	mov-	imiento	Altura Ancho Profundidad Peso Altura Ancho Profundidad Peso
SR42UBZ4	1361 kg[3000 lb]	1021 kg[2250 lb]	1994 mm[78.5"]	600 mm[23.63"]	1092 mm[43"]	160 kg[353 lb]	2159 mm[85"]	661 mm[26"]	1143 mm[45"]	179 kg[395 lb]

Almacenamiento y Servicio

Almacenamiento

El gabinete debe guardarse en un ambiente al interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenedor de embarque original.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Está disponible una variedad de Programas de Garantía Extendida y Servicio En el Sitio por parte de Tripp Lite. Para información adicional acerca del servicio, visite www.triplite.com/support. Antes de regresar su producto para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este manual para asegurar que el problema de servicio no se origina por una mala lectura de las instrucciones.
2. Si el problema persiste, no se ponga en contacto ni regrese el producto al distribuidor. En vez de ello, visite www.triplite.com/support.
3. Si el problema requiere servicio, visite www.triplite.com/support y haga click en la liga Product Returns. Desde aquí usted puede solicitar un número de Autorización de Devolución de Mercancía [RMA] que se requiere para servicio. Esta sencilla forma en línea le solicitará los números de modelo y serie de su unidad junto con otra información general del comprador. El número de RMA junto con las instrucciones de embarque le serán enviadas por correo electrónico. Cualquier daño (directo, indirecto, especial o consecuente) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. Los productos embarcados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite deben tener cargos de transporte prepagados. Marque el número de RMA en el exterior del empaque. Si el producto está dentro del período de garantía, adjunte una copia de su recibo de venta. Regrese el producto para servicio usando un transportista asegurado a la dirección proporcionada a usted cuando solicitó la RMA.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Notas sobre la Etiqueta

Este símbolo se usa en el producto: Conexión a Tierra
