Marca	Frigidaire
Modelo	MWTK27FGUD
Tipo de producto	Horno microondas empotrable
Dimensiones de corte (Al x An x Pr)	42,5 - 43,2 cm x 62,9 - 63,5 cm x 50,8 cm max
Peso	Aproximadamente 45 kg (100 lb)
Alimentación eléctrica	120 V, 60 Hz, 1500 W (estimado)
Funciones principales	Microondas, integración con kit de acabado, posibilidad de instalación sobre un horno mural
Kit incluido	Marco frontal, conducto de evacuación, rieles de montaje, tornillos
Mantenimiento y limpieza	Limpiar con un paño húmedo y un detergente suave. No utilizar limpiadores abrasivos.
Seguridad	Desconectar antes de la instalación. Respetar los códigos y ordenanzas vigentes. Utilizar únicamente con los modelos especificados.
Piezas de repuesto y reparabilidad	Kit de acabado disponible. Contacte al servicio al cliente para las piezas de repuesto.
Información general	Garantía 1 año (estimado). Servicio al cliente: 1-800-944-9044 (EE. UU.), 1-800-265-8352 (Canadá).

Preguntas frecuentes - MWTK27FGUD FRIGIDAIRE

¿Cuáles son las dimensiones de corte para el Frigidaire MWTK27FGUD?

Las dimensiones de corte requeridas son: altura entre 42,5 y 43,2 cm, ancho entre 62,9 y 63,5 cm, profundidad máxima de 50,8 cm.

¿Puedo instalar este microondas sobre un horno mural?

Sí, el kit integrado permite la instalación sobre un horno mural eléctrico, siempre que se respete una separación de al menos 3 pulgadas (7,6 cm) entre ambos aparatos.

¿Cuál es el peso del microondas MWTK27FGUD?

El peso es de aproximadamente 45 kg (100 lb). Asegúrese de que el suelo de instalación sea lo suficientemente sólido para soportar esta carga.

¿Cuáles son los componentes incluidos en el kit integrado?

El kit incluye: un marco frontal, un conducto de evacuación, dos rieles de montaje inferior, tornillos A (11+3 extra) y tornillos B (4+2 extra).

¿Cuál es el voltaje eléctrico requerido?

El microondas funciona con una alimentación estándar de 120 V, 60 Hz. La potencia estimada es de 1500 W. Verifique las especificaciones exactas en la placa de características.

¿Cómo limpiar el microondas empotrado?

Use un paño húmedo con un detergente suave. Evite los limpiadores abrasivos que podrían dañar la superficie.

¿Puedo instalar el microondas solo, sin horno mural?

Sí, el kit de acabado permite la instalación del microondas solo en un armario o pared, de acuerdo con las dimensiones de corte indicadas.

¿Cuáles son las precauciones de seguridad durante la instalación?

Ante todo, corte la alimentación en el panel de servicio y bloquéelo. Desconecte el microondas. Manipule las piezas metálicas con precaución para evitar lesiones.

¿Este microondas es compatible con otras marcas?

No, este kit integrado está diseñado exclusivamente para los hornos microondas Electrolux especificados en el manual. No lo use con otras marcas.

¿Dónde puedo encontrar el servicio al cliente para este producto?

Para los Estados Unidos, llame al 1-800-944-9044. En Canadá, marque al 1-800-265-8352 (inglés) o al 1-800-668-4606 extensión 8199 (francés). Visite también www.frigidaire.com.

MANUAL DE USUARIO MWTK27FGUD FRIGIDAIRE

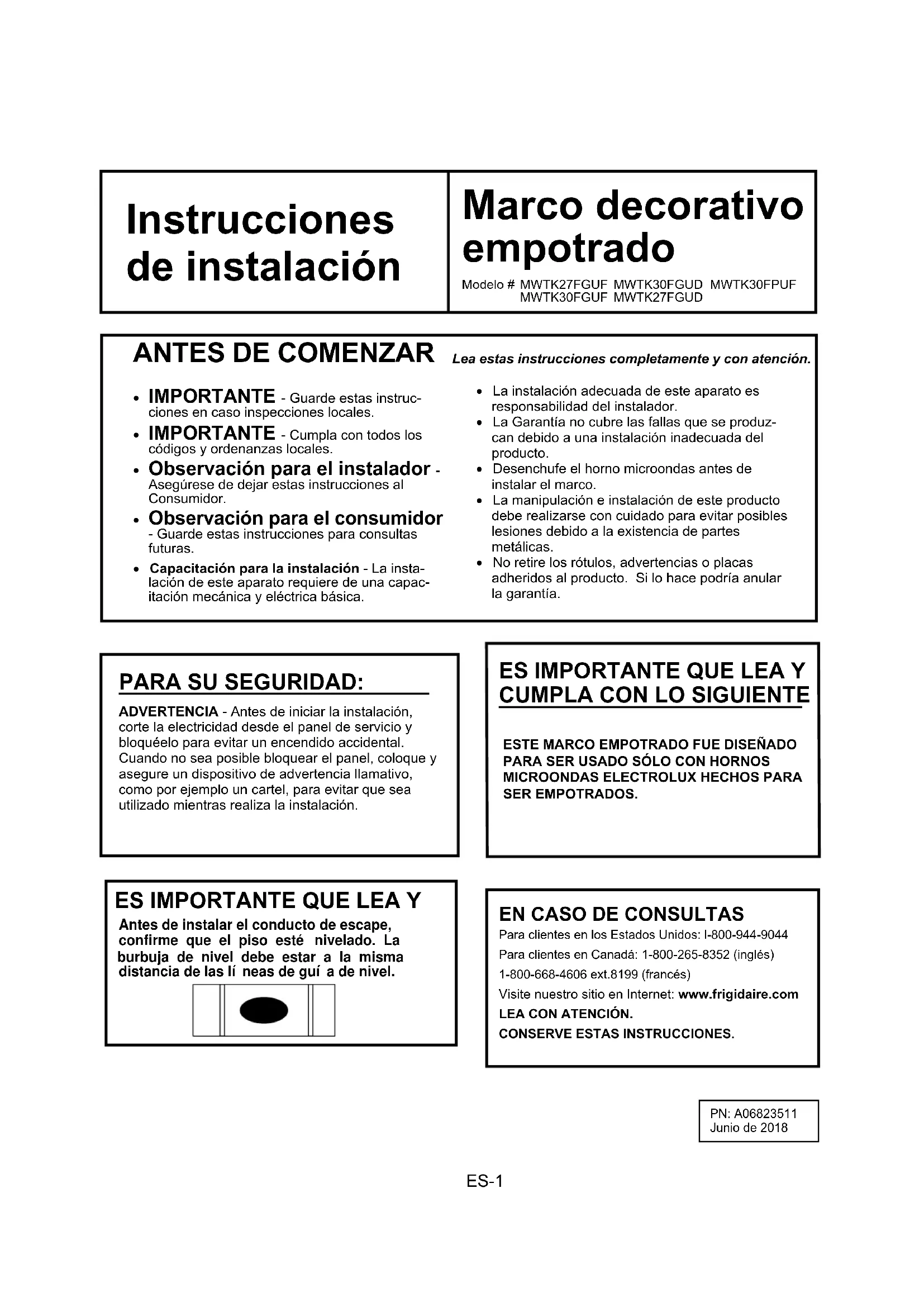

Instrucciones de instalación

Marco decorativo empotrado

Modelo # MWTK27FGUF MWTK30FGUD MWTK30FPUF MWTK30FGUF MWTK27FGUD

ANTES DE COMENZAR

• IMPORTANTE - Guarde estas instrucciones en caso inspecciones locales.
• IMPORTANTE - Cumpla con todos los códigos y ordenanzas locales.
• Observación para el instalador - Asegúrese de dejar estas instrucciones al Consumidor.
• Observación para el consumidor
• Guarde estas instrucciones para consultas futuras.
• Capacitación para la instalación - La instalación de este aparato requiere de una capacitación mecánica y eléctrica básica.

Lea estas instrucciones completamente y con atención.

• La instalación adecuada de este aparato es responsabilidad del instalador.
• La Garantía no cubre las fallas que se produzcan debido a una instalación inadecuada del producto.
• Desenchufe el horno microondas antes de instalar el marco.
• La manipulación e instalación de este producto debe realizarse con cuidado para evitar posibles lesiones debido a la existencia de partes metálicas.
• No retire los rótulos, advertencias o placas adheridos al producto. Si lo hace podría anular la garantía.

PARA SU SEGURIDAD:

ADVERTENCIA - Antes de iniciar la instalación, corte la electricidad desde el panel de servicio y bloquéelo para evitar un encendido accidental. Cuando no sea posible bloquear el panel, coloque y asegure un dispositivo de advertencia llamativo, como por ejemplo un cartel, para evitar que sea utilizado mientras realiza la instalación.

ES IMPORTANTE QUE LEA Y CUMPLA CON LO SIGUIENTE

ESTE MARCO EMPOTRADO FUE DISEÑADO PARA SER USADO SÓLO CON HORNOS MICROONDAS ELECTROLUX HECHOS PARA SER EMPOTRADOS.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las lí neas de guí a de nivel.

EN CASO DE CONSULTAS

Para clientes en los Estados Unidos: I-800-944-9044

Para clientes en Canadá: 1-800-265-8352 (inglés)

1-800-668-4606 ext.8199 (francés)

Visite nuestro sitio en Internet: www.frigidaire.com

LEA CON ATENCIÓN.

CONSERVE ESTAS INSTRUCCIONES.

PN: A06823511

Junio de 2018

PIEZAS INCLUIDAS

1. Montaje de marco delantero - CANT 1
2. Ducto de ventilación - CANT 1

Carril de montaje inferior - CANT 2

1. Tornillo A - CANT 11+3 extra
2. Tornillo B - CANT 4+2 extra

ELECCIÓN DEL LUGAR PARA SU HORNO MICROONDAS EMPOTRADO

El marco decorativo (Trim Kit) empotrado permite la instalación de los microondas listados a continuación, los cuales deben ser empotrados en un gabinete o pared o sobre un horno de pared eléctrico*.

Modelos de microondas:

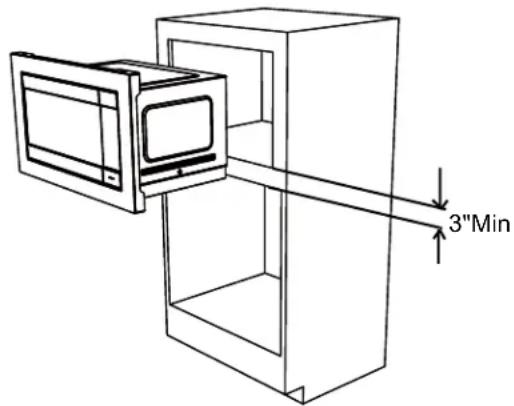

Consulte la Ilustración 1 para obtener una ubicación adecuada y cuando sea necesario empotrar sobre un horno de pared. Siga con atención las instrucciones de instalación tanto del horno de pared como las del marco decorativo empotrado de Electrolux. Si va a empotrar sobre un horno de pared, asegúrese de que el espacio entre este último y el horno microondas sea de al menos 3 pulgadas. Consulte Ilustración 2.

*OBSERVACIÓN:

El marco decoratico (Trim Kit) y el microondas sólo pueden ser empotrados sobre un horno eléctrico de pared, autolimpiable o no, de una cavidad.

GABINETE O APERTURA DE LA PARED

Dimensiones de la apertura (consulte ilustración 3)

Altura (A)
Mínimo	16 3/4 (42.5 cm)
Máximo	17 (43.2 cm)
Ancho (B)
Mínimo	24 3/4 (62.9 cm)
Máximo	25 (63.5 cm)
Profundidad (C)
Máximo	20 (50.8 cm)

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guía de nivel.

Ducto de ventilación

Riel de montaje inferior

Ilustración 1

Ilustración 2

Dimensiones totales del marco decorativo (Trim Kit)
	MWTK27	MWTK30
Altura	18" (458mm)	18" (458mm)
Ancho	27" (686mm)	30" (762mm)
Profundidad	1 1/2" (38.9cm)	1 1/2" (38.9cm)

Instrucciones de instalación

UBICACIÓN DE LA TOMA DE CORRIENTE

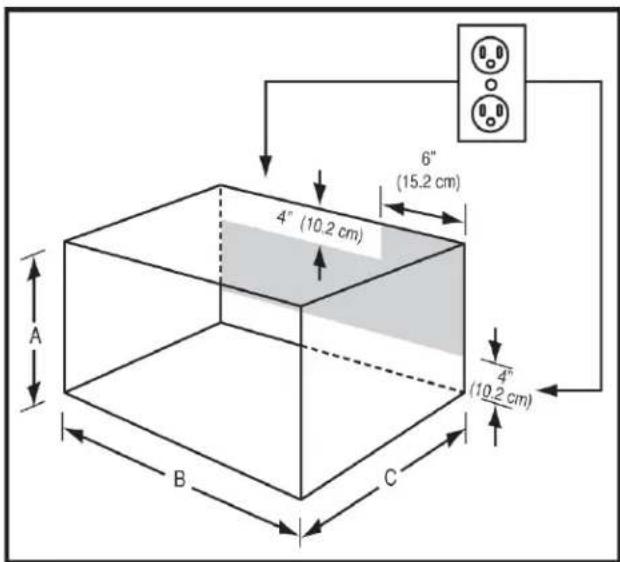

La toma de corriente NO debe estar ubicada en la zona sombreada que se indica en la Ilustración 3.

OBSERVACIÓN 1:

El piso de la apertura debe estar hecho de madera contrachapada lo suficientemente resistente para soportar el peso del horno y el suelo de carga (aproximadamente 100 libras [45 kilogramos]). El piso debe estar nivelado para un funcionamiento adecuado del horno. Asegúrese de revisar los códigos de construcción locales, pues podría ser necesario que la apertura conste de partición lateral, superior y trasera. El funcionamiento adecuado del horno no requiere de confinamiento.

Ilustración 4

MONTAJE DE DUCTO DE ESCAPE

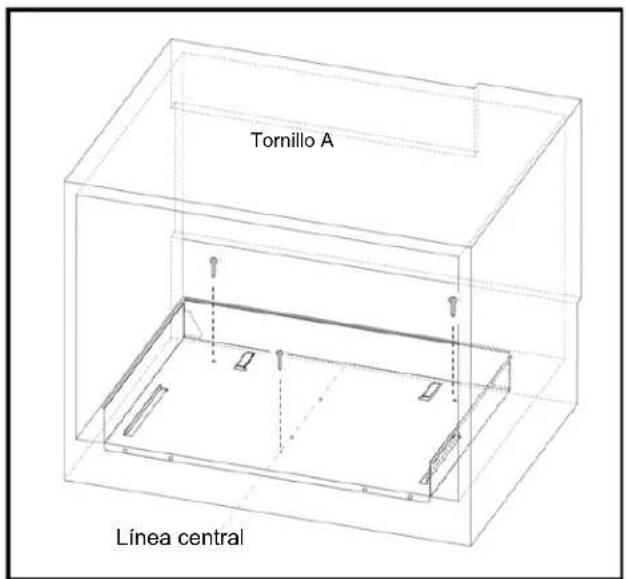

1. Dibuje una línea central sobre el piso. Coloque el ducto de escape en la apertura, cuando el montaje del mismo esté en la apertura correcta, la línea central estará a la mitad del montaje. Consulte la Ilustración 4.
2. Asegure el montaje del ducto de escape con los tres tornillos tipo A.

IMPORTANTE: Asegure los tornillos en el agujero externo.

Se necesitan 3 piezas para el montaje del ducto de escape.

ES IMPORTANTE QUE LEA Y

Antes de instalar el conducto de escape, confirme que el piso esté nivelado. La burbuja de nivel debe estar a la misma distancia de las líneas de guí a de nivel.

Riel de montaje inferior

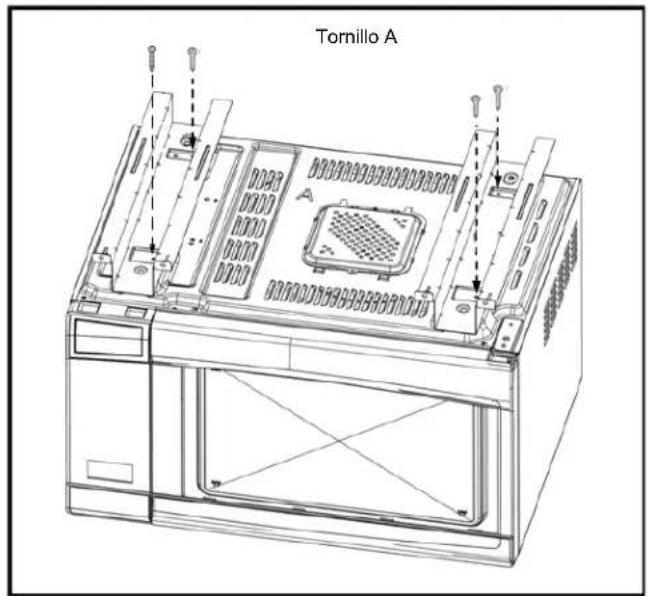

De Vuelta el horno microondas para tener acceso a la parte de abajo del mismo. Asegure el riel de montaje inferior en el horno con los cuatro tornillos tipo A. Consulte la Ilustración 5.

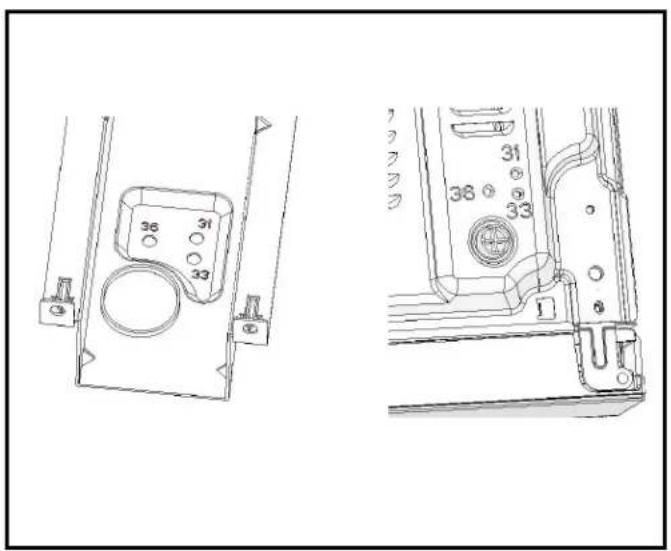

OBSERVACIÓN: Asegúrese de alinear los agujeros marcados con el número "36" del riel de montaje inferior y los agujeros de la placa inferior del horno, también marcados con el número "36".

Ilustración 5

OVEN INSTALLATION

1. Coloque el horno adyacente a la pared o apertura del gabinete. Conecte el cable de alimentación a la toma de corriente.

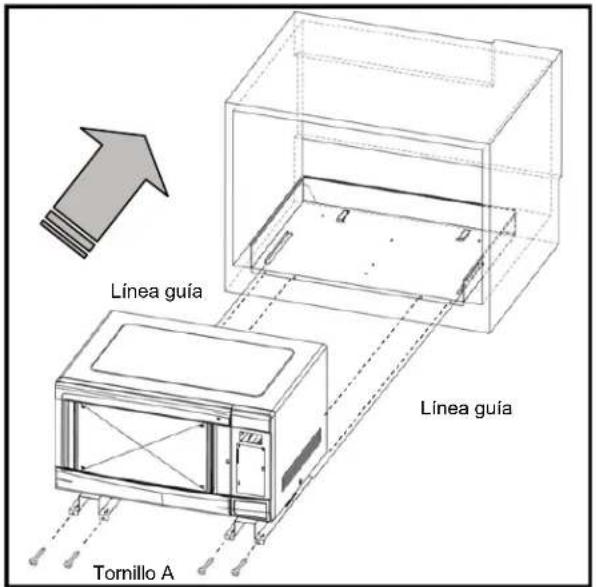

2. Inserte cuidadosamente el horno en la apertura preparada. Deslice el horno sobre el montaje del ducto de escape. Consulte la Ilustración 6.
3. Asegure el montaje del ducto de escape con los cuatro tornillos tipo A.

Ilustración 6

Instrucciones de instalación

INSTALACIÓN DEL MARCO

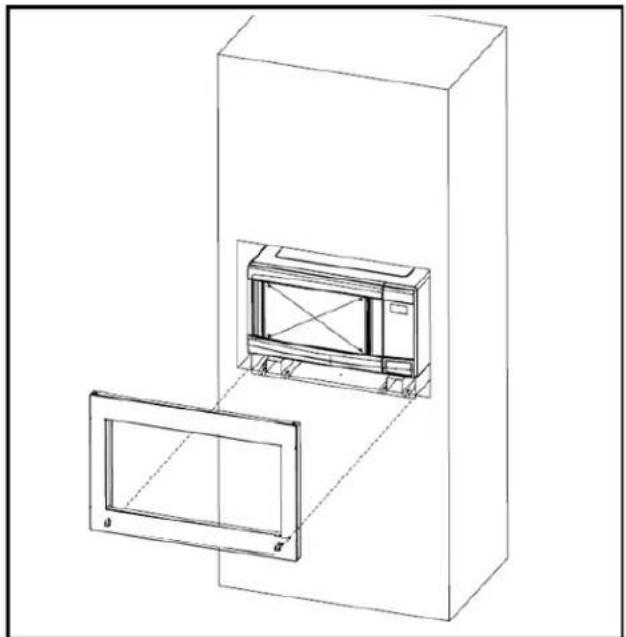

1. Coloque el MONTAJE DEL MARCO para que cuadre con el horno. Coloque el marco cuidadosamente sobre el mismo. Consulte la Ilustración 7.
2. Revise que esté nivelado y luego asegúrelo con los TORNILLOS tipo B. Asegure la parte inferior del MONTAJE DEL MARCO con los dos TORNILLOS tipo B restantes. Consulte la Ilustración 8.

Riel de montaje inferior
