MANUAL DE USUARIO TFTV791 COBY

TV Digital Portátil con Pantalla LCD

Manual de Instrucciones ......Pagina 36

FR

Tabla de Contenidos: Español

MUCHAS GRACIAS ....4

Contenidos del paquete ....4

Características 4

PANORAMA DE LA UNIDAD ....5

Vista Frontal 5

Vista Desde la Izquierda....6

Vista Posterior 6

Utilización del soporte de la unidad ....7

Control Remoto 8

Utilización del Control Remoto ....9

PANORAMA DE LAS CONEXIONES....10

Alimentación ....10

Utilización del adaptador de CA 10

Adaptador de CC para auto o barco 11

Utilización de la batería recargable ....11

Conexión de la Antena....12

Utilización de la antena incorporada ....13

Utilización de la antena externa 14

Audio/Video Connections (optional)....15

Utilización de audífonos....15

Entrada de audio / video (AV)....16

PARA EMPEZAR....17

Utilización del equipo por primera vez 17

Paso 1: Configure la unidad en modo TV....17

Paso 2: Realice una búsqueda de canales. 17

Controles básicos de la TV....18

Cambio de canales....19

Ajuste del volumen 19

MENÚ DEL SISTEMA 20

Controles del menú de sistema ....20

Ajuste de la imagen 21

Configuración de audio 22

Configuración del reloj....22

Configuración de canales....23

AVISOS DE SEGURIDAD....25

RESOLUCIÓN DE PROBLEMAS Y SOPORTE ....30

ESPECIFICACIONES....33

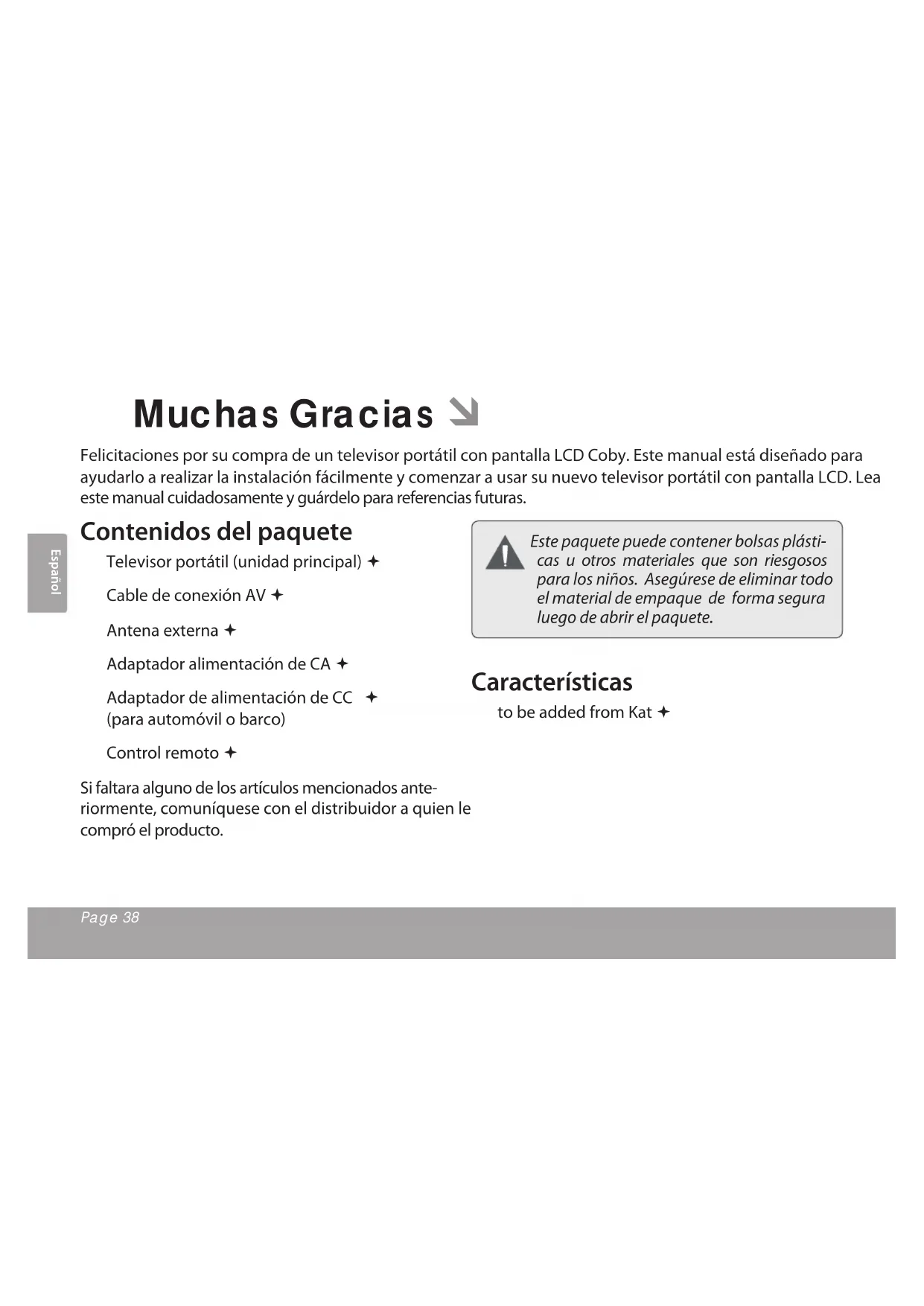

Muchas Gracias

Felicitaciones por su compra de un televisor portátil con pantalla LCD Coby. Este manual está diseñado para ayudarlo a realizar la instalación fácilmente y comenzar a usar su nuevo televisor portátil con pantalla LCD. Lea este manual cuidadosamente y guárdelo para referencias futuras.

Contenidos del paquete

Televisor portátil (unidad principal) ✦

Cable de conexión AV ★

Antena externa ★

Adaptador alimentación de CA ★

Adaptador de alimentación de CC ★ (para automóvil o barco)

Control remoto ★

Este paquete puede contener bolsas plásticas u otros materiales que son riesgosos para los niños. Asegúrese de eliminar todo el material de empaque de forma segura luego de abrir el paquete.

Características

Si faltara alguno de los artículos mencionados anteriormente, comuníquese con el distribuidor a quien le compró el producto.

Panorama de la Unidad

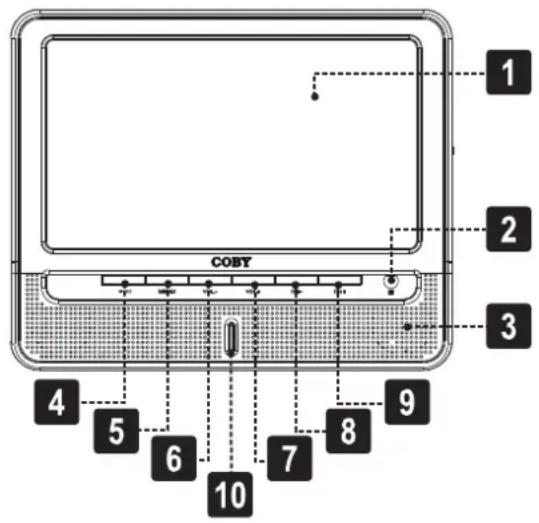

Vista Frontal

COBY 1 2 3 4 5 6 7 8 9 10

Pantalla de TV1.

Sensor del control remoto2.

Altavoces estéreo3.

Botón Mode (MODO)4.

Botón Menú5.

Botón Volumen -6.

Botón Volumen +7.

Botón Canal -8.

Botón Canal +9.

Luz indicadora de encendido10.

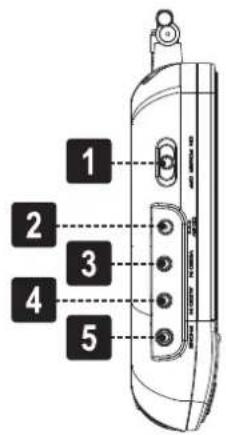

Vista Desde la Izquierda

1 2 3 4 5

Interruptor de encendido1.

Entrada de alimentación (DC 9V)2.

Entrada de video compuesta de 3.5mm3.

Entrada de audio estéreo de 3.5mm4.

Enchufe para la antena incorporada2.

Entrada de antena coaxial3.

Soporte de la unidad4.

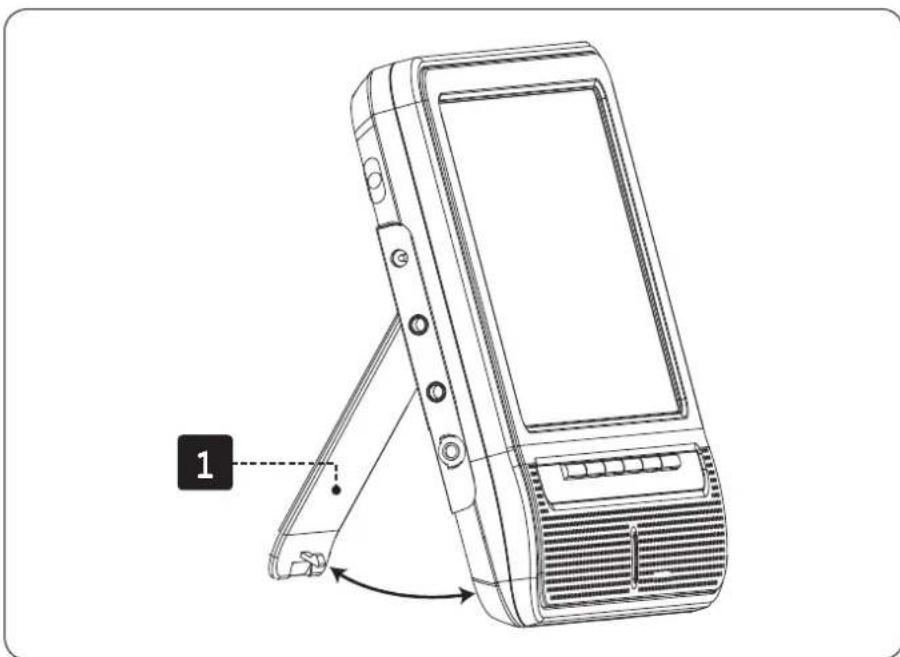

Utilización del soporte de la unidad

Soporte de la unidad (abierto)1.

El soporte de la unidad está ubicado en la parte trasera del equipo. Simplemente abra soporte de la unidad hacia afuera y coloque el equipo en una superficie nivelada para disfrutar de una reproducción con manos libres.

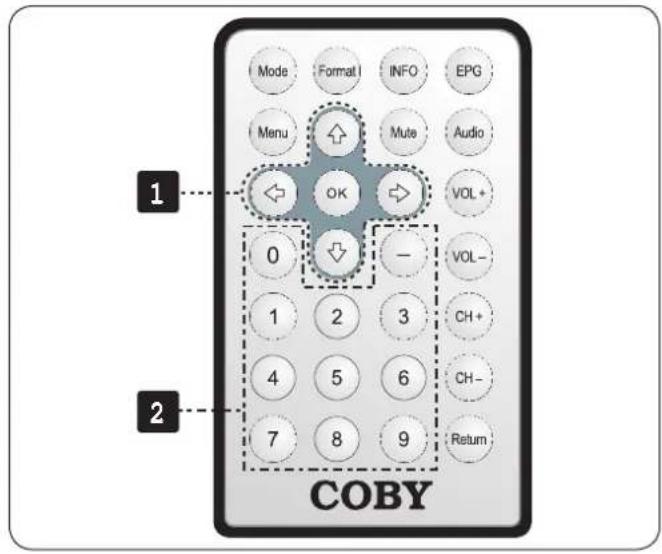

Control Remoto

Mode Format I INFO EPG Menu Mute Audio 1 OK VOL+ 0 - VOL- 1 2 3 CH+ 4 5 6 CH- 7 8 9 Return COBY

Tecla Descripción
1	Teclado de Nav.
2	Teclado numérico

Tecla Descripción
Mode	Cambia de modo de entrada entre TV y AV IN (entrada de video).
Format	Cambia la relación de aspecto de la pantalla entre normal (pantalla ancha) y 4:3.
INFO	Muestra la información en pantalla.
EPG	Muestra en pantalla la guía electrónica de programa (EPG).
Menu	Accede al menú de sistema.
Mute	Desactiva la salida de audio.
Audio	Cambia el modo de ecualización del audio.
VOL+ VOL-	Ajusta el nivel de volumen (hacia arriba o hacia abajo).
CH+ CH-	Cambia el canal (hacia arriba o hacia abajo).
Return	Vuelve al canal anterior visto anteriormente

Utilización del Control Remoto

Antes de utilizar el control remoto por primera vez, debe retirar la pestaña plástica del compartimento de batería. Simplemente tire de la pestaña para retirarla.

El control remoto requiere de una batería tipo "CR2025". La batería durará aproximadamente un año en condiciones normales de uso. Reemplace las baterías si el control remoto no funciona.

Para reemplazar la batería del control remoto:

Presione en la dirección de la flecha1.

Deslice el compartimiento hacia afuera2.

Coloque la batería en el compartimiento con el 3. lado positivo (+) orientado hacia arriba

Empuje el compartimiento para cerrarlo4.

La batería utilizada en este dispositivo puede producir incendios o presentar riesgos químicos si se la trata de manera incorrecta. No recargue, desarme, incinere ni caliente la batería.

Mantenga las baterías lejos del alcance de los niños.

Retire la batería, si el control remoto no se utilizará durante un período de tiempo prolongado.

Para utilizar el control remoto:

Apunte el control remoto hacia el sensor de la TV desde una distancia de no más de 15' y desde un ángulo no mayor a 60 grados.

El rendimiento del control remoto puede verse afectado por luces fuertes o por colocar objetos entre el control remoto y el sensor.

No use el control remoto perteneciente a otro equipo al mismo tiempo que éste.

Panorama de las Conexiones

Alimentación

El equipo puede ser alimentado con fuentes de CC y de CC (utilizando los adaptadores de CA y de CC respectivos), o mediante el paquete de baterías recargables para su utilización portátil.

Si el equipo no se utilizará durante un período de tiempo prolongado, apáguelo, desenchúfelo y extraiga las baterías (si corresponde).

Complete todas las conexiones del sistema (opcional) antes de conectar la alimentación.

Al desconectar el cable de alimentación de CA (cable principal), tómelo desde el enchufe y no desde el cable.

Para prolongar la vida útil de la unidad, evite encender y apagar la unidad rápidamente. Cuando apague la unidad, espere 30 segundos antes de volver a encenderla.

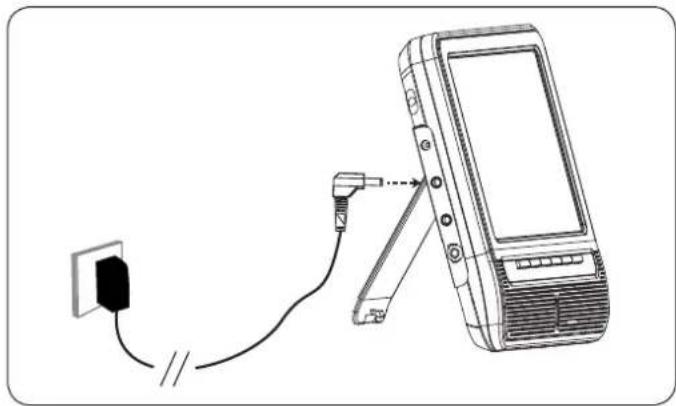

Utilización del adaptador de CA

Esta unidad debe ser utilizada únicamente con toma-corrientes de pared de CA de 100-240V 50/60 Hz.

♦ Conecte un extremo del adaptador de CA suministrado en el enchufe de entrada de alimentación del equipo. Conecte el otro extremo del adaptador en un tomacorriente de pared de CA de 100-240V.
El adaptador de CA funciona con 100-240V CA 50/60 Hz (Salida de CC: 9V: corriente: 0.5A máximo).

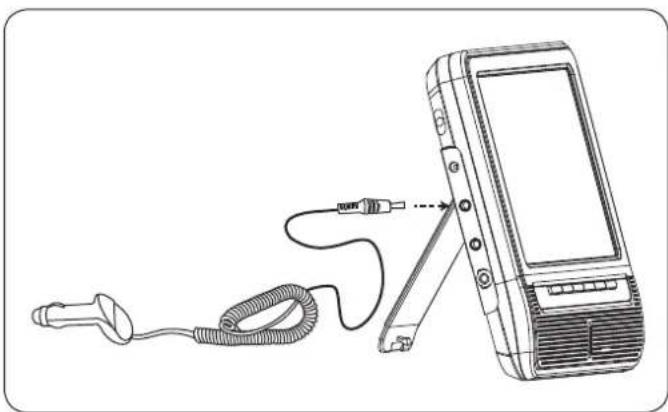

Adaptador de CC para auto o barco

Esta unidad puede ser alimentada mediante el adaptador de CC suministrado cuando un tomacorriente de CA no esté disponible.

Conecte un extremo del adaptador de CC sumin- istrado en el enchufe de entrada de alimentación del equipo. Conecte el otro extremo del adaptador en el enchufe CC del auto o barco.

Si utilizara este reproductor en un vehículo en movimiento, acomode los cables de manera que no interfieran con el conductor.

Algunos estados no permiten el uso de monitores o televisores en vehículos. En aquellos en los que sí está permitido, instale la unidad de manera que la pantalla no pueda ser visualizada por el conductor.

Utilización de la batería recargable

Esta unidad puede funcionar con baterías recargables cuando un tomacorriente de CA no esté disponible.

Esta unidad viene preinstalada con un paquete de baterías recargables de litio-ion de 7.4 V.

Para cargar el paquete de baterías:

Conecte un extremo del adaptador de CA sumin-1. istrado en el enchufe de entrada de alimentación del equipo.

Conecte el otro extremo del adaptador en un 2. tomacorriente de pared de CA de 100-240 V.

Debe cargar por completo (mínimo cuatro horas) un paquete de baterías nuevo o una vez descargado antes de usarlo por primera vez, a fin de asegurar rendimiento óptimo de por vida.

La batería puede ser recargada aproximadamente 300 veces sin percibirse reducciones en el rendimiento.

. Si el paquete de baterías integrado no funciona como lo esperaba, consulte al Soporte Técnico de Coby o comuníquese con un técnico calificado.

Utilice únicamente la batería suministrada con este reproductor.

No desarme, perfore, golpee, caliente ni incinere la batería.

No deje la unidad en un vehículo con las ventanas cerradas o en lugares con luz solar directa.

Mantenga la unidad seca.

Descarte esta unidad apropiadamente.

Conexión de la Antena

Para poder ver transmisiones de televisión, la señal debe ser recibida por la unidad mediante la antena telescópica o por una antena externa.

La calidad de recepción de la transmisión variará dependiendo de la ubicación geográfica y la orientación de la antena. Para mayor información visite el sitio web: http://www.AntennaWeb.org.

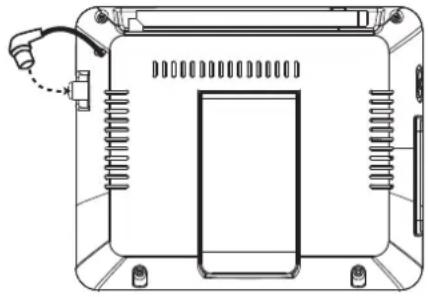

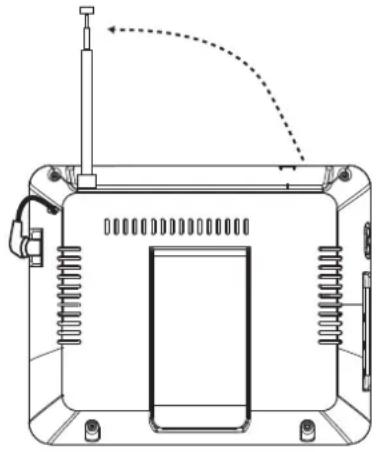

Utilización de la antena incorporada

La antena telescópica incorporada está diseñada para la recepción de transmisiones en exteriores.

Conecte el enchufe de la antena incorporada al enchufe de 1. entrada de antena coaxial.
Extienda la antena y ajuste su orientación para una mejor recepción.2.

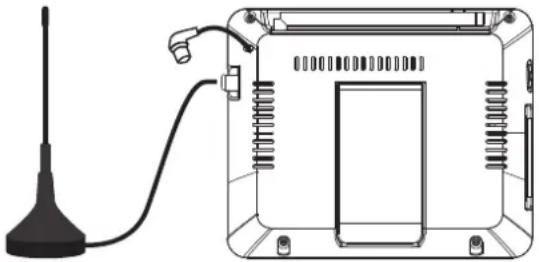

Utilización de la antena externa

Se incluye una antena externa para su uso en interiores, o lugares donde la recepción es débil..

Desconecte el enchufe de la antena incorporada si estuvi-1. era conectado al enchufe de entrada de antena coaxial.
Conecte el enchufe de la antena externa al enchufe de 2. entrada de antena coaxial.La base de la antena externa es magnética; puede colocarse convenientemente en cualquier superficie metálica.

Si se encuentra en un sitio con una recepción muy débil de señales de TV; es posible conectar su propia antena al enchufe de antena coaxial, de ser necesario. En instalaciones en interiores, es posible también conectar el equipo a un sistema de TV por cable o satelital mediante el enchufe de antena coaxial.

Audio/Video Connections (optional)

Existen varias opciones de conexión dependiendo de sus otros equipos; consulte la documentación suministrada por el fabricante de sus equipos de audio y video para obtener más información sobre las conexiones, según sea necesario.

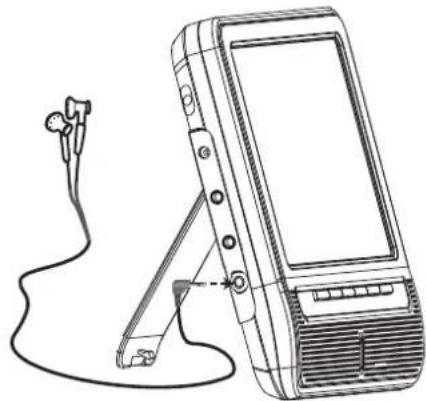

Utilización de audífonos

El equipo puede emitir el audio a un par de audífonos para una escucha privada durante la reproducción.

Baje el volumen de la unidad.1.

Conecte un par de audífonos con enchufe de 2.3.5 mm al enchufe de salida del audífono de la unidad.

Aumente el volumen gradualmente hasta 3. alcanzar un nivel confortable.

La salida de audio a través de los altavoces estéreo integrados se detendrá automática-mente cuando se conecten los audífonos.

Los expertos en audición advierten contra el uso constante de estéreos personales a volumen alto. El uso del volumen alto en forma constante puede llevar a la pérdida de la audición. Si le zumban los oídos o sufre pérdida de audición, suspenda el uso inmediatamente y busque asesoramiento médico.

Entrada de audio / video (AV)

Esta unidad puede ser utilizada como un monitor para reproducir video y audio provenientes de dispositivos externos de audio y video equipados con enchufes de salida de tipo RCA (por ejemplo: reproductores de DVD, videograbadoras, consolas de videojuegos, etc.)

Utilización de un cable de conexión AV:

Conecte un extremo del cable AV al enchufe de 1. entrada de video de 3.5mm y el otro extremo al enchufe de salida de video compuesto (amarillo) del dispositivo de video.

Conecte un extremo del cable AV al enchufe de 2. entrada de audio de 3.5mm y el otro extremo a los enchufes de las salidas estéreo de audio (rojo y blanco) del dispositivo de video.

Encienda el equipo y el dispositivo externo.3.

Configure el equipo en el modo AV IN:4.

Presione aMode. El menú de fuente de entrada aparecerá.

Utilice el teclado de navegación para elegir b. "AV IN".

Amarillo Negro Salida de Audio Salida de Video R L Blanco + Rojo Amarillo Serial

Se necesita un cable de conexión AV (incluido) para realizar las conexiones de entrada de audio y video.

Consulte la documentación suministrada por el fabricante del dispositivo externo de AV para obtener información adicional.

Desconecte siempre la alimentación del equipo antes de realizar las conexiones de dispositivos externos de AV.

Para Empezar

Utilización del equipo por primera vez

Luego de cargar la batería y realizar todas las conexiones necesarias, coloque el interruptor de encendido en la posición ON para encender el equipo.

Las instrucciones de esta sección se refieren al control remoto.

Paso 1: Configure la unidad en modo TV.

Presione 1 _Mode . El menú de fuente de entrada aparecerá.

Utilice el teclado de navegación (hacia 2 o hacia ↓) para elegir "TV".

Presione 3ok.

Paso 2: Realice una búsqueda de canales.

Realice una búsqueda para encontrar los canales que se encuentran dentro del rango de recepción.

Presione 1Menu. El menú de sistema aparecerá.

Presione 2 una vez para mostrar las opciones de canal.

Presione 3: dos veces para seleccionar la opción de búsqueda automática.

Presione 4: una vez y luego el botón para comenzar la búsqueda automática.

Puede que sea necesario realizar una nueva búsqueda automática en el caso de que cambie la ubicación del equipo.

Controles básicos de la TV

Control Remoto	Función
INFO	Muestra la información en pantalla.
EPG	Muestra en pantalla la guía electrónica de programa (EPG).
Menu	Accede al menú de sistema.
Mute	Desactiva la salida de audio.
VOL+	Sube el volumen.
VOL-	Baja el volumen.
CH+	Cambia de canal al inmediato superior.
CH-	Cambia de canal al inmediato inferior.
Return	Vuelve al canal anterior visto anteriormente.

Cambio de canales

Para buscar los canales, presione CO+. CH-

Para sintonizar un canal específico, utilice el teclado numérico.

Las transmisiones de TV digital pueden contener múltiples sub canales (5-1, 5-2, 5-3, etc.). La transmisión principal se encuentra normalmente en el primer sub canal (por ejemplo: 5-1).

Si está disponible, las emisiones de televisión analógica se puede encontrar en sub-canales "0" (por ejemplo, 5-0).

Presione - para ingresar el guión.

Ajuste del volumen

Presione VOL+ o VOL- para ajustar el nivel de volumen hacia arriba o abajo, respectivamente

Presione Mule para desactivar la salida de audio por completo; presione nuevamente para restaurar el volumen al nivel previo.

Ejemplos:

Para sintonizar el canal 5-1, presione ★

$$ 5 + \quad \textcircled {+} 1. $$

Para sintonizar el canal 13-2, presione

$$ 1 + 3 + \quad \textcircled {+} 2. $$

Menú del Sistema

El menú de sistema le permite ajustar las opciones del equipo y acceder a las funciones avanzadas. Lea cuidadosamente esta sección antes de utilizar el menú del sistema, dado que el ajuste incorrecto de las opciones puede afectar negativamente la operación de la TV.

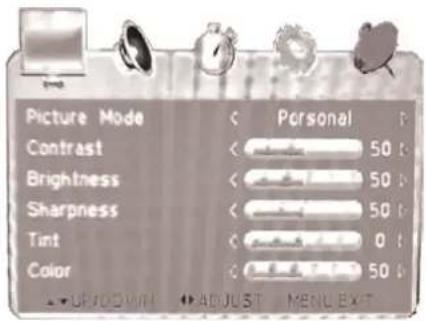

Controles del menú de sistema

Presione para acceder al menú del sistema, luego utilice los siguientes controles.

Picture Mode Contrast Brightness Sharpness Tint Color Personal 50 50 50 0 50 UP/DOWN ADJUST MENU EXIT

Control Remoto	Tecla del Equipo	Función
	[CH+] Se desplaza hacia arriba a través de las opciones del menú.
	[CH-] Se desplaza hacia abajo a través de las opciones del menú.
-HTY7]	[VOL+]	Incrementa el valor de la opción seleccionada (si es ajustable; las flechas hacia la izquierda y hacia la derecha a los lados de la opción indican que es ajustable). Se desplaza hacia la derecha a través de las opciones del menú.
	[VOL -]	Reduce el valor de la opción seleccionada (si es ajustable; las flechas hacia la izquierda y hacia la derecha a los lados de la opción indican que es ajustable). Se desplaza hacia la izquierda a través de las opciones del menú.
	[VOL +]	Selecciona una opción del menú (si es seleccionable; una flecha hacia la derecha lo indica).
	[MENU]	Cancelar / regresar a la pantalla anterior. Para salir del menú del sistema, presione esta tecla hasta que el menú desaparezca.

Ajuste de la imagen

Opción del Menú Descripción

Modo Imagen Cambia las opciones de imagen a uno de los ajustes preconfigurados.

Contraste Ajusta el contraste de la imagen de la pantalla.

Brillo Ajusta el brillo de la imagen de la pantalla.

Nitidez Ajusta la nitidez de la imagen de la pantalla.

Matiz Ajusta el matiz de la imagen de la pantalla.

Color Ajusta el color de la imagen de la pantalla.

Configuración de audio

Opción del Menú Descripción
Balance Ajusta el balance del audio hacia la izquierda o hacia la derecha.
Lenguaje de audio	Configura el lenguaje de audio por defecto para las transmisiones de TV que poseen más de un lenguaje de audio (por ejemplo: SAP).

Configuración del reloj

Opción del Menú Descripción
Duración del menú en pantalla (OSD)	Ajusta el período de tiempo en el cuál la información en pantalla se mostrará sin interrup- ciones.
Temporizador de apagado	Configura el temporizador de apagado automático. Cuando el temporizador de apagado se encuentra activo, el equipo se apagará automáticamente en el momento que el temporizador llegue a cero.
Huso horario Configura	el huso horario entre. Esta opción afectará el ajuste del reloj.
Horario de ahorro de energía	Enciende o apaga el sistema de ahorro de energía. Esta opción afectará el ajuste del reloj.
Reloj	Muestra el horario y la fecha locales. Este valor se configura automáticamente por el equipo.

Configuración general

Opción del Menú Descripción
Idioma del menú Cambia	el lenguaje en el cuál se muestra la información.
Modo de color Cambia	las opciones de color entre los ajustes preconfigurados.
Modo acercar / alejar (Zoom)	Cambia la relación de aspecto de la pantalla.
Restaurar configura-ciones de fábrica	Restaura todas las opciones del sistema a los valores predeterminados de fábrica.

Configuración de canales

Opción del Menú Descripción
Antena	Configura el modo de antena.Aire: Utilice esta configuración en el caso de que se encentre utilizando la antena integrada, o en el caso de utilizar una antena externa para recibir trans-misiones de TV por aire.CATV: Utilice esta configuración para recibir transmisiones de TV por cable o satelitales.
Búsqueda automática	Busca los canales disponibles. Se mostrarán los canales disponibles; se ocultarán los otros canales. Debe ejecutar la búsqueda cada vez que cambie de antena o en el caso de cambiar la ubicación del equipo.
Mostrar/Ocultar Configura	manualmente cuales canales se mostrarán y cuales se ocultarán.
Favoritos Configura un canal como favorito.
Número de canal Selecciona un canal disponible.
Etiqueta del canal Muestra la etiqueta de identificación del canal seleccionado.

Avisos de Seguridad

PRECAUCIONES

ADVERTENCIA:

PELIGRO DE ELECTROCUCIÓN. NO ABRIR.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE INCENDIO Y CHOQUE ELÉCTRICO, NO RETIRE LA CUBIERTA (O PARTE POSTERIOR) DE LA UNIDAD. PARA REALIZAR EL MANTENIMIENTO, ACUDA ÚNICAMENTE A PERSONAL DE SERVICIO CALIFICADO.

La figura de relámpago que termina en punta de flecha dentro de un triángulo equilátero tiene por finalidad alertar al usuario de la presencia de "voltaje peligroso" sin aislamiento dentro de la caja del producto que podría tener potencia suficiente para constituir un riesgo de choque eléctrico.

El signo de exclamación dentro de un triángulo equilátero tiene el propósito de advertir al usuario de la presencia de instrucciones de funcionamiento y reparación importantes en el material impreso que acompaña al artefacto.

Para obtener información de reciclaje o eliminación sobre este producto, comuníquese con sus autoridades locales o con la Alianza de Industrias Electrónicas: www.eiae.org.

Para uso de los clientes:

Ingrese a continuación el número de serie que se encuentra en la parte trasera de la unidad. Conserve esta información para referencias futuras.

Nº de Model

Nº de Serie

ADVERTENCIA: Para prevenir el riesgo de descarga eléctrica, no exponga este dispositivo a la lluvia ni a la humedad. Dentro del gabinete se encuentra presente alto voltaje peligroso. No abra el gabinete.

ADVERTENCIA: Para prevenir descargas eléctricas, haga coincidir la paleta ancha del enchufe con la ranura ancha e insértela completamente.

ADVERTENCIA: Cualquier cambio o modificación que no esté expresamente aprobado en este manual puede anular su autoridad para manejar este equipo.

AVISO: El panel LCD utilizado en este equipo contiene millones de delgados transistores que han sido fabricados utilizando un proceso de alta tecnología para entregar una imagen nítida, clara y detallada. Ocasionalmente, alguno de estos transistores pueden dejar de funcionar o desactivarse; tenga presente que esto no afecta el rendimiento del equipo.

Proteja su capacidad de audición: Los expertos en audición advierten contra el uso constante de reproductores personales de audio a volumen alto. La exposición constante al volumen alto puede llevar a la pérdida de la audición. Si le zumban los oídos o sufre una pérdida de audición, suspenda el uso y busque asesoramiento médico.

Declaración de la FCC:

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo puede no causar interferencias perjudiciales y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, inclusive aquella que podría causar funcionamiento no deseado.

Nota: Este equipo fue probado y cumple con todos los límites para dispositivos digitales clase B, conforme a la sección 15 de las normas de la FCC. Estos límites fueron diseñados para brindar protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, emplea y puede irradiar radiofrecuencia y, si no se instala y emplea según las instrucciones, puede ocasionar interferencia perjudicial para las comunicaciones de radio. Sin embargo, no hay ninguna garantía de que no ocurrirá en una instalación en particular. Si este equipo causa interferencia perjudicial para la recepción de radio o televisión, lo cual puede determinarse al apagar o encender el equipo, el usuario puede tratar de corregir la interferencia con una o más de las siguientes medidas:

Reorientar o reubicar la antena receptora.

Aumentar la distancia entre el equipo y el receptor.

Conectar el equipo en un tomacorriente en un circuito eléctrico diferente del que está conectado el receptor.

Consultar al distribuidor o a un técnico con experiencia en radio y TV para obtener ayuda.

Se requiere el uso de cable blindado, para cumplir con los límites de la clase B, en la sub parte B de la Parte 15 de las normas de la FCC. No efectúe cambios ni modificaciones al equipo, excepto en caso de que así lo especifique el manual. Si se deben efectuar tales cambios o modificaciones, se le solicitará que detenga el funcionamiento del equipo.

Instrucciones de Seguridad Importantes

1. Lea las instrucciones: Deberá leer todas las instrucciones de seguridad y funcionamiento, antes de poner en funcionamiento este producto.

Conserve las instrucciones: Deberá conservar las instrucciones de seguridad y funcionamiento para referencia futura.2.

1. Preste atención a las advertencias: Deberá respetar todas las advertencias contenidas en el producto y en las instrucciones de funcionamiento.

Siga las instrucciones: Deberá seguir todas las instrucciones de uso y funcionamiento.4.

1. Limpieza: Desconecte este producto del tomacorriente de pared antes de la limpieza. No utilice productos de limpieza líquidos o en aerosol. Utilice un paño húmedo para limpiarlo.

Complementos: Utilice sólo complementos recomendados por el fabricante. El uso de otros complementos puede ser peli-6. groso.

1. Agua y humedad: No utilice este producto cerca del agua (por ejemplo: cerca de una bañera, lavatorio, lavaplatos o una tina para lavar ropa, en un sótano mojado ni cerca de una piscina o sitios similares).

Accesorios: No coloque este producto sobre un carro, estante, trípode, soporte o mesa inestable. Úselo sólo 8.

con carros, apoyos, trípodes, soportes o mesas recomendados por el fabricante o que se venden con el producto. Cualquier montaje del producto debe seguir las instrucciones del fabricante y debe usar de un accesorio de montaje recomendado por el mismo.

Se debe trasladar con cuidado la combinación de producto y carro. Las detenciones rápidas, la fuerza exce-9. siva y las superficies irregulares podrían provocar que la combinación de producto y carro se vuelquen.

Ventilación: El gabinete posee ranuras y aberturas para asegurar la correcta ventilación del producto y para 10.

protegerlo del recalentamiento. Nunca se debe bloquear estos orificios al colocar el producto sobre una cama, sofá, alfombra u otras superficies similares. No se debe colocar este producto en un mueble empotrado, tal como biblioteca o estante, salvo que se proporcione una ventilación correcta o se cumplan las instrucciones del fabricante del producto.

1. Fuentes de alimentación: Este producto debe utilizarse sólo con el tipo de fuente de alimentación indicada en la etiqueta de clasificación. Si no está seguro del tipo de fuente de alimentación de su hogar, consulte con el distribuidor del producto o con la compañía eléctrica local. Para los productos que funcionan a batería o con otras fuentes de alimentación, consulte las instrucciones de funcionamiento.

2. Conexión a tierra o polarización: Este producto puede estar equipado con un enchufe de línea de corriente alterna polarizada, que tiene una paleta más ancha que la otra. Este enchufe sólo se adaptará al tomacorriente en una única posición. Ésta es una medida de seguridad. Si no puede insertar completamente el enchufe en el tomacorriente, intente invertir la posición el enchufe. Si el enchufe aún no entra, consulte a un electricista para que reemplace el tomacorriente obsoleto. No anule el dispositivo de seguridad del enchufe polarizado.

3. Protección del cable de alimentación: Los cables de alimentación deben colocarse de modo tal de evitar que se pisen o que queden apretados por elementos colocados sobre o contra ellos, prestando especial atención a los cables en los enchufes, tomacorrientes y el punto en el que salen del producto.
4. Enchufe protector complementario: El producto puede estar equipado con un enchufe para complementos, con una protección contra sobrecarga. Ésta es una medida de seguridad. Lea las instrucciones de funcionamiento para reemplazarlo o las indicaciones para restaurar el dispositivo protector. Si se requiere el reemplazo del enchufe, asegúrese de que el servicio técnico haya utilizado un enchufe de reemplazo que tenga la misma protección contra sobrecarga que el original según lo especificado por el fabricante.

Puesta a tierra de la antena externa: Si hay una antena ex-15.

terna conectada al producto, asegúrese de que el sistema de antena esté puesto a tierra, de manera tal que brinde protección contra subidas de tensión y cargas estáticas incorporadas. El Artículo 810 del Código Eléctrico Nacional, ANSI/NFPA 70 suministra información en referencia a la correcta conexió a masa del mástil y de la estructura de soporte, conexión a masa del cable conductor de la antena hacia una unidad de descarga, tamaño de los conductores de conexión a masa, ubicación de la unidad de descarga de la antena, conexión a los electrodos de conexión a masa y requisitos para el electrodo de conexión a masa (consultar la figura)

la antena el 19 ue el sistema l que brinde s estáticas tri-

Cable de acometida de la antena

Abrazadera de conexión a tierra

Equipo de servicio eléctrico

Unidad de descarga por antena (NEC, Sección 810-20)

Conductores de conexión a tierra (NEC, Sección 810-21)

Abrazaderas de conexión a tierra

Sistema de electrodo de conexión a tierra del servicio de red eléctrica (NEC Art. 250, Parte H)

1. Sobrecarga: No sobrecargue los tomacorrientes, alargues o enchufes de pared, ya que esto puede tener como resultado un riesgo de incendio o descarga eléctrica.

2. Entrada de objetos y líquido: Nunca introduzca objetos de ningún tipo dentro de este producto a través de las aberturas, ya que pueden ponerse en contacto con puntos de voltaje peligrosos o provocar cortocircuitos que ocasionarían incendios o descargas eléctricas. No derrame nunca líquido de ningún tipo sobre el producto.

3. Reparaciones: No intente reparar este producto usted mismo, ya que al abrir o quitar las cubiertas se expondría a voltaje peligroso u otros peligros. Para cualquier reparación, póngase en contacto con el personal técnico calificado.
4. Daños que requieran servicio técnico: Desconecte este producto del enchufe de pared y contáctese con personal técnico calificado en las siguientes situaciones: a) cuando la fuente de alimentación o el enchufe estén dañados; b) si se ha derramado líquido, han caído objetos dentro del producto; c) si el producto ha sido expuesto a lluvia o al agua; d) si el producto no funciona normalmente al seguir las instrucciones de funcionamiento. Ajuste sólo aquellos controles incluidos en las instrucciones de funcionamiento, ya que el ajuste inadecuado de otros controles puede ocasionar daños y requerir con frecuencia un trabajo extenso por parte de un técnico calificado para restaurar el funcionamiento normal del producto; e) si el producto se ha caído o ha sufrido algún daño; f) cuando el producto presenta un cambio marcado en su rendimiento; esto indica que necesita mantenimiento.
5. Piezas de reemplazo: Cuando se requieren piezas de reemplazo, asegúrese de que el servicio técnico haya utilizado las piezas de reemplazo especificadas por el fabricante o que posean las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendio, descarga eléctrica u otros riesgos.
6. Controles de seguridad: Una vez completado el servicio o las reparaciones de este producto, solicite al servicio técnico que realice controles de seguridad para asegurar que se encuentra en condición de funcionamiento correcto.
   Montaje de pared o techo: El producto debe montarse a una pared o techo sólo según lo recomiende el fabricante.22.
7. Calor: El producto debe ubicarse lejos de fuentes de calor tales como radiadores, rejillas de aire caliente, estufas u otros productos (incluidos amplificadores) que produzcan calor.

Resolución de Problemas y Soporte

Si tiene un problema con este dispositivo, lea la guía de solución de problemas que aparece a continuación y visite nuestro sitio Web en www.cobyusa.com para obtener respuestas a preguntas frecuentes (FAQs) y las actualizaciones de firmware. Si estos recursos no resuelven el problema, comuníquese con el Soporte técnico.

Dirección Coby Electronics Technical Support

150 Knowlton Way

Savannah, Georgia 31407

Teléfono 800-727-3592: De Lun-Vie, 8:30-21:00 EST

Sab, 9:00–17:30 EST

718-416-3197: De Lun-Vie de, 8:00-17:30 EST

Este dispositivo no enciende.

Asegúrese de que el Interruptor de encendido de la unidad principal esté colocado en la posición ON (encendido).

Asegúrese de que el cable adaptador de CA esté ✦ conectado de manera correcta en el reproductor y en el tomacorriente de pared.

No hay imagen.

Asegúrese de que el equipo esté encendido y ★ que esté en configurado en el modo correcto (entrada AV o TV).

El canal deseado puede estar fuera del alcance de recepción. Pruebe reposicionar o cambiar la antena, o sintonice otro canal.

Asegúrese de que todas las conexiones son correctas y seguras, y que los cables no estén dañados.

La imagen es ruidosa o está distorsionada.

Si se encuentra utilizando una antena, pruebe reposicionarla para una mejor recepción.

Asegúrese de que todas las conexiones son correctas y seguras, y que los cables no estén dañados.

El color de la imagen está distorsionado.

La recepción débil afecta negativamente la imagen. Pruebe reposicionar la antena, o sintonice otro canal.

Asegúrese de que todas las conexiones son correctas y seguras, y que los cables no estén dañados.

La imagen no es de pantalla completa o está reducida en ancho.

Presione Format para cambiar la configuración de aspecto de la pantalla.

No hay sonido o el sonido está distorsionado.

Asegúrese de que la función silencio (MUTE) no está activa.

Asegúrese de que el nivel de volumen no sea ♦ demasiado bajo ni demasiado alto.

La recepción débil afecta negativamente el sonido. Pruebe reposicionar la antena, o sin-tonice otro canal.

Asegúrese de que la batería del control remoto esté cargada y de que se haya instalado correctamente.

El reproductor funciona incorrectamente.

Desenchufe la unidad. Luego de 30 minutos, ✦ enchufe y encienda el reproductor; la función de restauración deberá reiniciar el equipo.

El control remoto no funciona.

Asegúrese de que el Interruptor de encendido esté físicamente colocado en la posición ON (encendido).

Asegúrese de que no haya obstáculos entre el control remoto y el reproductor.

Asegúrese de que el control remoto esté apuntado al sensor del control remoto del equipo.

Asegúrese de que la pestaña plástica que pro- tege la batería durante el transporte haya sido retirada.

Especificaciones

Tipo de pantalla		Pantalla LCD TFT de 480 x 234, de 7”
Sintonizador de TV	Sistemas ATSC, QAM,	NTSC
	Rango de canales VHF-	L canal 2 al B (57~129MHz)VHF-H canal C al KK (135~363MHz)UHF canal LL al 69 (369~803MHz)
Salida AV		Auricular de 3.5mmAltavoces estéreo de alta salida (8Ω, 3W total)
Entrada AV		Video compuesto de 3.5mmAudio estéreo de 3.5mmAntena coaxial (75Ω)
Condiciones de Funcionamiento		Temperatura: 10°F a 50°F (10°C a 40°C)
Alimentación	Adaptador de CA Entrada: CA 100-240V, 50/60Hz
	Adaptador de CC Salida: 9VCC, 2A
	Batería Recargable de litio-ion 7.4V (2000mAh)Tiempo de reproducción: aproximadamente 2.5 horas

El diseño, las especificaciones y el manual están sujetos a cambios sin previa notificación. Visite el sitio web www.cobyusa.com para obtener las especificaciones y la documentación actualizada.

Table of Contents

MERCI....4

Package Contents 4

COBY es la marca registrada de COBY Electronics Corporation. Imprimido en China.
