MANUAL DE USUARIO 40742 Vollrath

Gracias por comprar este equipo Vollrath. Antes de usar el equipo, lea y familiarícese con las siguientes instrucciones de operación y seguridad. CONSERVE ESTAS INSTRUCCIONES COMO REFERENCIA PARA EL FUTURO. Conserve la caja y embalado originales. Deberá utilizarlos para devolver el equipo en caso de que requiera reparaciones. ESPAÑOL Artículo Descripción 40740 Pedestal para equipos ~ ancho de 61 cm (24”) 40741 Pedestal para equipos ~ ancho de 91.4 cm (36”) 40742 Pedestal para equipos ~ ancho de 1.2 m (48”)Equipos dE sobrEmEsa para cocinar Manual del operador

Nivele o ajuste el pedestal cuando no haya equipos ni artículos en la parte superior (F) o repisa (G). Limpieza Para conservar su aspecto hermoso y prolongar su vida útil, limpie diariamente el equipo. Desenchufe el equipo.

1. Use un paño húmedo o esponja sumergida en agua jabonosa para

limpiar la parte externa del equipo. Servicio y reparación Este artefacto no tiene piezas que puedan ser reparadas por el usuario. Para evitar lesiones o daños materiales graves, no trate de reparar el equipo ni reemplazar un cable eléctrico por su cuenta. No envíe el equipo directamente a The Vollrath Company. Comuníquese con el servicio de reparación profesional calicado que se menciona a continuación. Servicio de asistencia técnica de VOLLRATH • 1-800-628-0832 precaucioneS de Seguridad Para garantizar una operación segura, lea las siguientes armaciones y comprenda su signicado. Este manual contiene precauciones de seguridad que se explican a continuación. Léalas atentamente. ADVERTENCIA Advertencia se usa para indicar la presencia de un peligro que puede provocar lesiones personales graves, muerte o daños materiales considerables si se ignora el aviso. Para disminuir el riesgo de lesiones personales o daños al equipo: Use este pedestal para equipos en posición plana y nivelada. Los artículos no deben sobresalir ni colgar del borde de este pedestal Este pedestal para equipos está diseñado para usarse solamente con artefactos a gas de la marca Vollrath. Función y propóSito: Este equipo está diseñado para soportar artefactos a gas Vollrath de anchos correspondientes. Antes de usarlo, el equipo debe limpiarse y secarse completamente. deSembaLado deL equipo y conFiguración iniciaL Cuando ya no los necesite, deseche todos los materiales de embalado de una manera ambientalmente responsable.

1. Retire del equipo todo el material y cinta de embalado, así como el

2. Limpie todo residuo adhesivo que haya quedado del plástico o la cinta.

3. Introduzca la pata (A) en el collarín de apoyo (B) hasta que haga

contacto con la parte superior (F). Puede que sea necesario aojar el tornillo Allen (C) para deslizar completamente la pata en el collarín de apoyo (B). Repita el procedimiento con todas las patas. Consulte la Figura 1.

4. Apriete los tornillos (C) en los collarines de apoyo (B).

5. Deslice la repisa (G) sobre las patas (A). Puede que sea necesario

aojar los tornillos Allen (H) para deslizar completamente la repisa (G) sobre las patas (A).

6. Coloque la abrazadera de la repisa (D) de modo que la supercie

superior de la repisa (G) esté a 20.3 cm (8”) del piso. ADVERTENCIA Para lograr la mejor integridad estructural la repisa debe ubicarse a

20.3 cm (8”) desde el piso. Cerciórese de que todos los tornillos estén

apretados en su lugar. No use el pedestal si faltan tornillos.

1. Apriete todos los tornillos (H) en todas las abrazaderas de la repisa (D).

2. Nivele el pedestal para equipos ajustando las patas (E).

ADVERTENCIAEquipos dE sobrEmEsa para cocinar

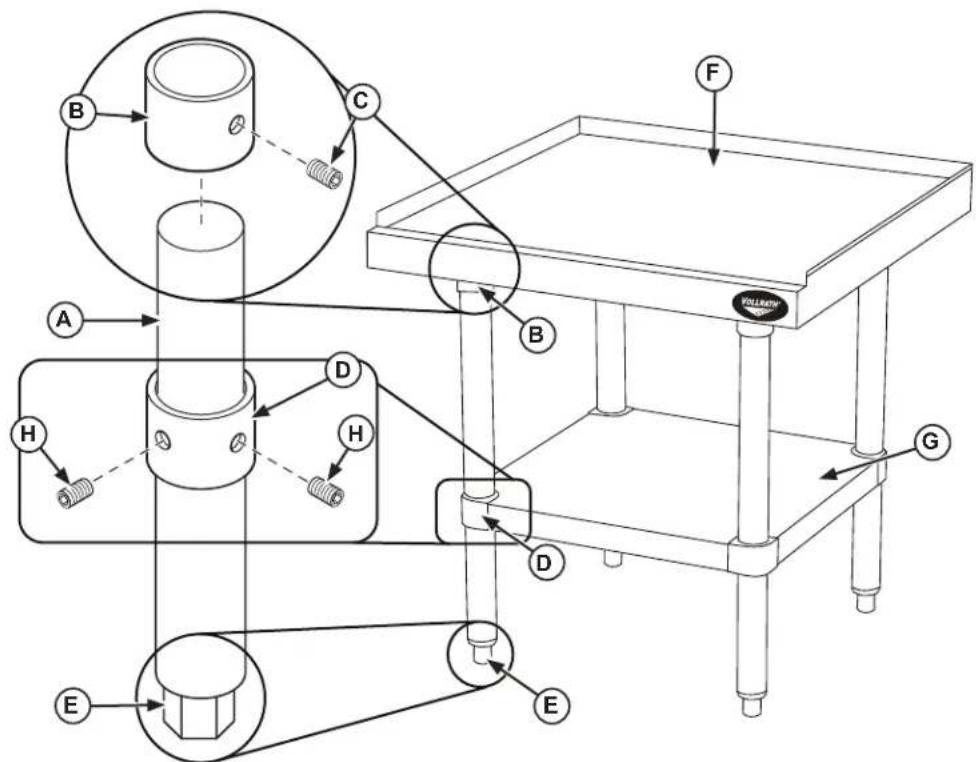

ESPAÑOL Manual del operador Figura 1. Montaje del pedestal para equipos.

cLáuSuLa de garantía de the voLLrath co. L.L.c. The Vollrath Company L.L.C. garantiza los productos que fabrica y distribuye contra defectos en materiales y fabricación por un período de un año, salvo según se especica a continuación: La garantía dura por 12 meses a partir de la fecha de instalación original. (Recibo de usuario nal)1. Compresores de refrigeración – período de garantía de 5 años.2. Repuestos – período de garantía de 90 días.3. Sartenes y baterías de cocina recubiertas – período de garantía de 90 días.4. Sistema de remachado EverTite™ – la garantía cubre los remaches sueltos solamente, para siempre.5. Tiras calentadoras Cayenne – período de garantía de 1 año más 1 año adicional para las piezas del elemento calefactor solamente.6. Estufas de inducción serie Ultra y Profesional – período de garantía de 2 años.7. Estufas de inducción Mirage y serie Comercial – período de garantía de 1 año. 8. Estaciones de trabajo ServeWell a inducción – período de garantía de un año para la mesa de la estación de trabajo y 2 años para los quemadores de inducción.9. Rebanadoras – período de garantía de 10 años para los engranajes y 5 años para las correas.10. Batidoras – período de garantía de 2 años.11. Se ofrecen garantías extendidas al momento de la venta.12. Batidoras de Boxer – intercambio por 1 año.13. Productos Vollrath – Redco – período de garantía de 2 años.14. Líneas de productos Optio/Arkadia – período de garantía de 90 días.15. Todos los productos no adherentes (por ejemplo sartenes y supercies) tienen una garantía de 90 días para las supercies no adherentes.Todos los productos de la colección Jacob’s Pride

incluyendo los siguientes, tienen garantía vitalicia:

• Porcionadores de una sola pieza certicados por NSF

• Cucharas altamente resistentes con mango ergonómico certicadas por NSF

• Cucharas para servir altamente resistentes certicadas por NSF

• Volteadores de servicio pesado con mango ergonómico

• Tenazas de una sola pieza*

• Cucharones de una sola pieza altamente resistentes*

• Batidores con mango de nylon

• Espumaderas de una sola pieza

• Baterías de cocina Tribute

*La garantía de Jacob’s Pride no cubre los revestimientos Kool-Touch no adherentes ni los mangos de silicona.Artículos vendidos sin garantía:

• Cuchillos para moledoras de carne

• Bombillas en hornos de convección y exhibidores de comida caliente

• Sellos para puertas de hornos

• Vidrio para puertas de hornos

• Vidrio para exhibidores de comida caliente/vitrinas de presentación

• Calibración e instalación de equipos a gas

• Hojas de rebanadora/cortadora (preparación en sobremesa) – Redco y Vollrath ESTA GARANTÍA REEMPLAZA A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN O USO EN PARTICULAR A menos que se indique lo contrario a continuación, la única responsabilidad de The Vollrath Company LLC y la única solución para el comprador, en caso de violación de garantía, The Vollrath Company LLC reparará o, a su criterio, reemplazará el producto defectuoso:
• Para los compresores de refrigeración y el segundo año de garantía para las batidoras y tiras calentadoras Cayenne

, The Vollrath Company LLC proporcionará la pieza reparada o el repuesto solamente; y el comprador asumirá la responsabilidad por todos los gastos de mano de obra en que se incurra en la reparación o reemplazo.

• Para obtener el servicio de garantía, el comprador debe devolver a The Vollrath Company LLC todo producto (que no sea el equipo a gas instalado permanentemente) que pese menos de 50 kg (110 lbs.) o que se encuentre fuera de un radio de 80 km (50 miles) de un técnico de servicio certicado por The Vollrath Company LLC para efectuar reparaciones. Si no es posible comunicarse con un técnico de Vollrath, en el sitio web encontrará los puntos de contacto para obtener servicio. (En el catálogo de productos encontrará los pesos y tamaños de los productos).The Vollrath Company, L.L.C.1236 North 18th StreetSheboygan, WI 53081-3201U.S.A.Teléfono: 800.628.0830Fax: [phone] Tel. de servicio: 800.628.0832Fax de servicio: 920.459.5462Servicio de Canada: 800.695.8560 © 2010 The Vollrath Company, L.L.C. Procedimiento de garantía: Para todos los servicios de garantía, se requiere el proceso e información siguientes:
• Todos los reclamos de garantía se inician llamando a la línea de servicio de asistencia técnica de Vollrath (800-628-0832).

• Un profesional del servicio técnico se encargará de diagnosticar los problemas y proporcionará detalles sobre la solución correspondiente.

• Nombre y teléfono de la persona que llama

• Nombre de la empresa, calle, ciudad, estado y código postal

• Modelo y número de serie

• Fecha de compra y comprobante de compra (recibo)

• Nombre del distribuidor donde se adquirió la unidad NOTA: Vollrath no aceptará productos que se envíen sin haber seguido correctamente el procedimiento antedicho. Importante: PARA EFECTUAR UN RECLAMO Y OBTENER SOLUCIÓN BAJO GARANTÍA, LA GARANTÍA DEBE ESTAR INSCRITA. inscriba su garantía hoy mismo EN LÍNEA: Inscriba hoy mismo su producto en línea en www.Vollrathco.com SIN ACCESO A INTERNET: Si no tiene acceso a la red, por favor inscriba la garantía completando el formulario de inscripción correspondiente y envíelo por fax a la ocina de The Vollrath Co. LLC en el país donde efectuó la compra.
• No se ofrece ninguna solución para los productos dañados debido a accidente, descuido, instalación incorrecta, falta de conguración o supervisión correctas cuando era necesario, negligencia, uso incorrecto, instalación u operación contraria a las instrucciones de instalación y operación u otras causas que estén relacionadas con defectos de mano de obra o fabricación. Si el cliente lo solicita, The Vollrath Company LLC reparará y o reemplazará dichos productos a un precio razonable.

• No se ofrece ninguna solución para las rebanadoras cuya hoja no se haya alado (en el manual del propietario encontrará las instrucciones para alarla).

• No se ofrece ninguna solución para las batidoras dañadas al cambiar velocidades con la unidad en marcha o al sobrecargarla, ambos casos determinados por un técnico certicado de Vollrath.

• El trabajo de garantía debe contar con la aprobación previa de The Vollrath Company LLC. Consulte las instrucciones de operación y seguridad de cada producto para ver los procedimientos de reclamos bajo garantía.

• No se ofrece solución para los productos devueltos que se determine que son aceptables según su especicación.

• No se ofrece ninguna solución bajo una garantía que no esté inscrita según se exige a continuación. LIMITACIÓN DE GARANTÍA: THE VOLLRATH COMPANY LLC NO SERÁ RESPONSABLE DE DAÑOS INCIDENTALES O CONSECUENTES DE NINGÚN TIPO, QUE SE BASEN EN NEGLIGENCIA U OTRO AGRAVIO, VIOLACIÓN DE GARANTÍA O CUALQUIER OTRA TEORÍA. procedimiento de garantía nombre de emPresa nombre de contacto clave correo electrónico dirección ciudad estado código Postal País teléfono fax modelo número de artículo número de serie - - tiPo de oPeracion R Restaurante de servicio limitado R Restaurante de servicio completo R Bares y tabernas R Supermercado R Minimercado R Recreación R Hotel/hospedaje R Líneas aéreas R Empresa/industria R Escuela primaria/secundaria R Institutos/universidades R Hospitales R Cuidado de largo plazo R Residencia de adultos mayores R Fuerzas armadas R Correccionales Motivo Para seleccionar nuestro Producto R Aspecto R Restaurante de servicio completo R Disponibilidad R Recomen. del vendedor R Facilidad de operación R Versatilidad de uso R Precio R Marca ¿le gustaría recibir nuestro comPleto catálogo y Permanecer en nuestra lista de correo? R Sí R NoRéf. 2350052-1FC Rév. 07/10 Manuel d’utilisation
