Tipo de producto	Campana extractora bajo armario
Marca	Maytag
Modelo	UXT5230ADW
Ancho	76,2 cm (30 pulgadas)
Profundidad	25,4 cm (10 pulgadas)
Altura	15,2 cm (6 pulgadas)
Peso neto	Aproximadamente 15 kg (33 lb)
Alimentación eléctrica	120 V, 60 Hz, 15-20 A, circuito dedicado
Tipo de evacuación	Vertical (redondo 6 pulg. o rectangular 3 1/4 x 10 pulg.) o trasero (rectangular)
Modo reciclaje	Posible con kit de filtros de carbón (opcional)
Filtros metálicos	Lavables en lavavajillas
Filtros de carbón	Ref. HCFLTUXT30 (2 por paquete), reemplazar cada 120 horas de uso
Altura de montaje mínima	61 cm (24 pulgadas) sobre la estufa
Altura de montaje máxima	81,3 cm (32 pulgadas) sobre la estufa
Diámetro de conducto mínimo	Redondo 15,2 cm (6 pulg.) o rectangular 8,3 x 25,4 cm (3 1/4 x 10 pulg.)
Nivel de sonido	Menos de 65 dB (estimado)
Color	Blanco
Material	Acero pintado
Controles	Interruptores mecánicos (encendido/apagado, velocidad)
Garantía	1 año piezas y mano de obra (estándar)

Preguntas frecuentes - UXT5230ADW MAYTAG

¿Cómo instalar la campana Maytag UXT5230ADW?

La instalación debe ser realizada por un profesional calificado. La campana se monta bajo un armario con una altura de 61 a 81,3 cm sobre la estufa. Siga la guía de instalación proporcionada para la perforación, el cableado (120 V, 60 Hz) y la conexión del conducto.

¿Cuáles son los modos de evacuación posibles?

La campana se puede configurar en evacuación vertical (conducto redondo de 6 pulgadas o rectangular de 3 1/4 x 10 pulgadas) o en evacuación trasera (rectangular). También se puede convertir en reciclaje con un kit de filtros de carbón.

¿Cómo limpiar los filtros metálicos?

Los filtros metálicos son lavables en lavavajillas. Retírelos, lávelos con un detergente suave, enjuáguelos y séquelos antes de volver a colocarlos.

¿Cuándo hay que reemplazar los filtros de carbón?

Los filtros de carbón deben reemplazarse cada 120 horas de uso (aproximadamente 2 a 3 meses para cocción diaria de 1 a 2 horas). Use la referencia HCFLTUXT30 (para modelos de 30 pulgadas) o HCFLTUXT36 (para 36 pulgadas).

¿Cuál es la altura de montaje recomendada?

La altura mínima entre la estufa y la parte inferior de la campana es de 61 cm (24 pulgadas) y la altura máxima de 81,3 cm (32 pulgadas). Respete estas distancias para una eficiencia óptima y seguridad.

¿Cuáles son las especificaciones eléctricas?

Alimentación requerida: 120 V, 60 Hz en un circuito dedicado de 15 a 20 amperios con disyuntor o fusible de acción retardada. La conexión a tierra es obligatoria.

¿Puedo usar la campana sin conducto exterior?

Sí, en modo reciclaje. El aire se filtra a través de filtros de carbón y luego se devuelve a la cocina. Este modo se recomienda solo si la evacuación exterior es imposible.

¿Qué accesorios se incluyen con la campana?

La campana viene con un adaptador de transición para conducto redondo/rectangular, una junta, una tapa trasera y un collar de arranque. Los filtros de carbón se venden por separado.

¿Es ruidosa la campana Maytag UXT5230ADW?

El nivel de sonido estimado es inferior a 65 dB, comparable a una conversación normal. El ruido puede variar según la velocidad seleccionada.

¿Cuál es la garantía de esta campana?

La garantía estándar de Maytag es de 1 año en piezas y mano de obra. Conserve el comprobante de compra para cualquier reclamo.

MANUAL DE USUARIO UXT5230ADW MAYTAG

Número del Fabricante: MK5500 MK5800

Tamaño: 30" & 36" 30" & 36"

INSTALACION

GUIA

CONTENIDOS

Instrucciones de Seguridad....1

Altura de Montado....2

Tubería de Extracción....3-7-9

Especificaciones....4

Instalación....5-6

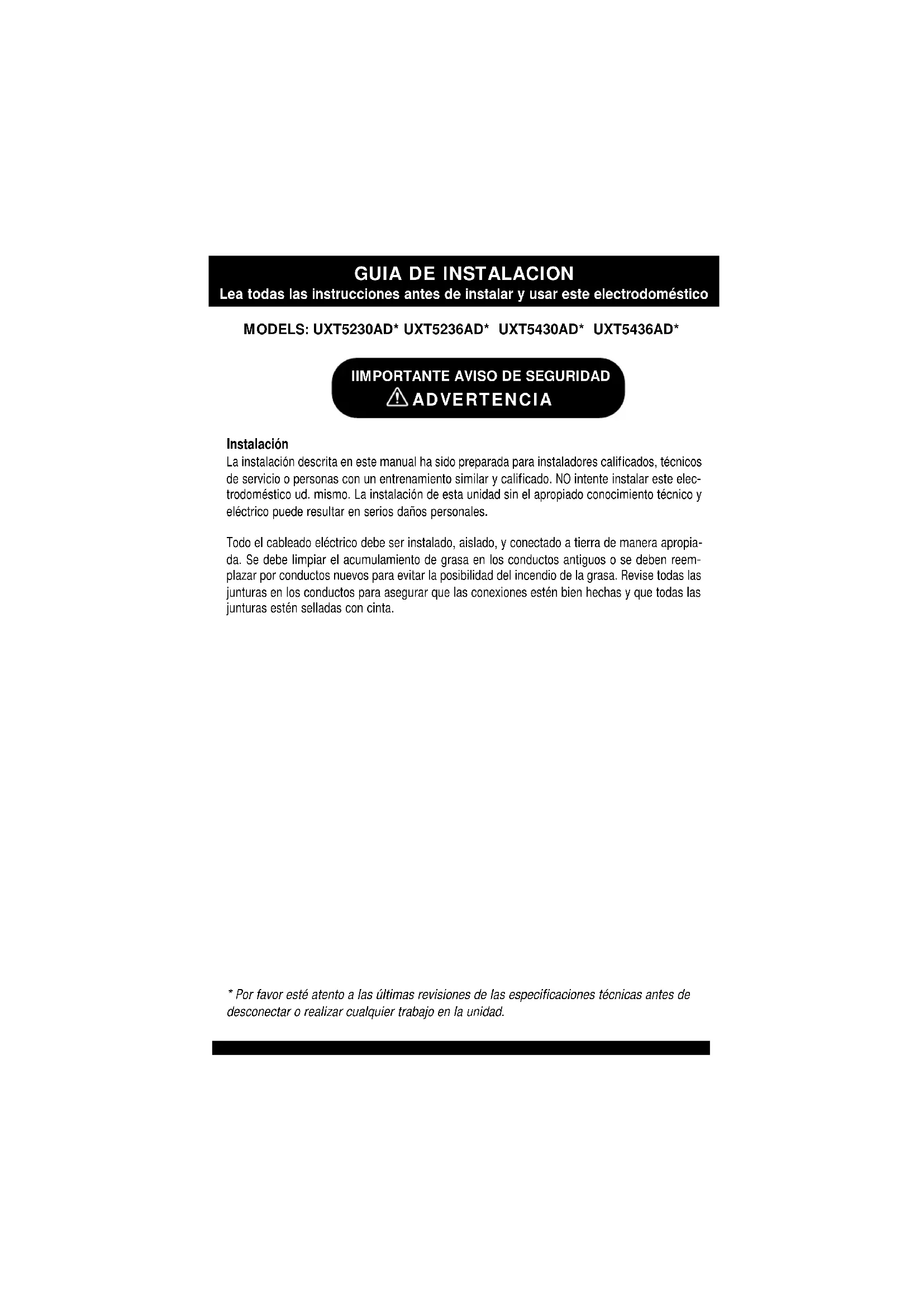

GUIA DE INSTALACION

Lea todas las instrucciones antes de instalar y usar este electrodoméstico

MODELS: UXT5230AD* UXT5236AD* UXT5430AD* UXT5436AD*

IIMPORTANTE AVISO DE SEGURIDAD

ADVERTENCIA

Instalación

La instalación descrita en este manual ha sido preparada para instaladores calificados, técnicos de servicio o personas con un entrenamiento similar y calificado. NO intente instalar este electrodoméstico ud. mismo. La instalación de esta unidad sin el apropiado conocimiento técnico y eléctrico puede resultar en serios daños personales.

Todo el cableado eléctrico debe ser instalado, aislado, y conectado a tierra de manera apropiada. Se debe limpiar el acumulamiento de grasa en los conductos antiguos o se deben reemplazar por conductos nuevos para evitar la posibilidad del incendio de la grasa. Revise todas las junturas en los conductos para asegurar que las conexiones estén bien hechas y que todas las junturas estén selladas con cinta.

INSTALACION

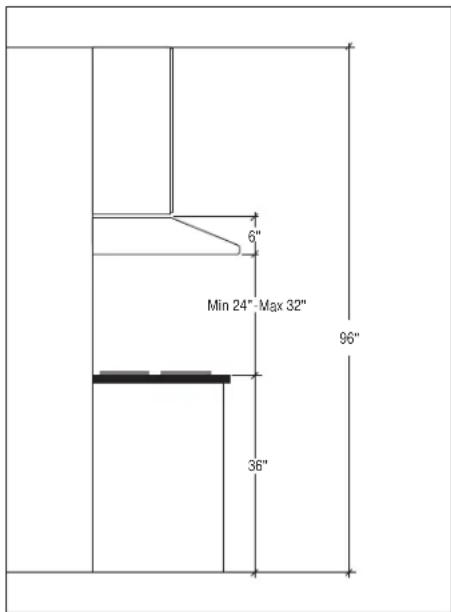

ALTURA DE MONTADO Y ESPACIO LIBRE

TUBERIA DE EXTRACCION

Para mantener una máxima eficiencia en el flujo de aire se debe usar una tubería redonda de un mínimo de 6" de diámetro o una tubería rectangular de 3-1/4" por 10".

Use tuberías metálicas rígidas solamente.

Las tuberías flexibles pueden restringir el flujo de aire hasta en un 50%.

Use la tabla de cálculos que se encuentra a la derecha para calcular el total de tubería cuando se usan codos, transiciones y casquetes.

SIEMPRE que sea posible reduzca el número de transiciones y vueltas. Si se necesita una tubería de extracción muy larga, aumente el tamaño de la tubería desde 6" a 7 o 8". Si se usa un reductor, instale un reductor largo en vez de un reductor plano. Reduzca el tamaño de la tubería lo más lejos de la apertura de la campana como le sea posible.

Si se requieren vueltas y transiciones: Instálelas lo más lejos posible de la apertura y distanciadas unas de otras, entre 2, si le es posible.

La altura mínima de montado entre la parte inferior de la campana y la parte superior de la cocina no debe ser inferior a 24".

La altura de montado máxima no debe ser superior a 32".

Es importante instalar la campana a la altura de montado apropiada. Una campana instalada a muy baja altura puede sufrir daños debido al calor y correr peligro de incendio. Una campana montada a mucha altura será difícil de alcanzar y perderá eficacia.

Si están disponibles, véanse también los requisitos de espacio libre correspondientes al fabricante de la cocina y la altura de montado de campana recomendada para su cocina.

*Espacio libre mínimo entre la campana y la cocina debe ser de 24".

** Espacio libre máximo entre la campana y la cocina debe ser de 32".

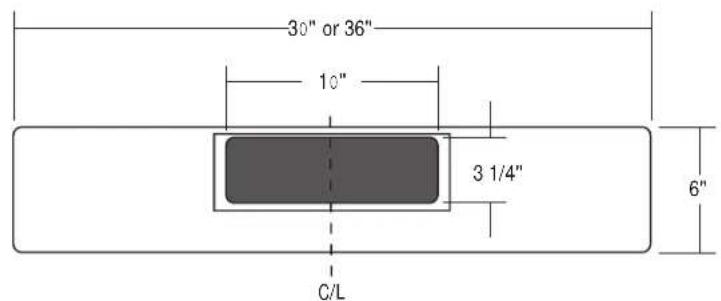

Tamaño Mínimo de la Tubería

Redonda :

6" mínimo

Rectangular:

3-1/4"x10"

Tabla de Cálculos para la Tubería:

Largo máximo

Tubería de 6" ó 3-1/4" x 10"	100 FT
Deduzca:
Por cada codo de 90	15 FT
Por cada codo de 45	9 FT
Por cada transición de 6" a 3/14 x 10"	1 FT
Por cada transición de 3/14 x 10" a 6"	5 FT
Casquete Lateral de Pared c/ regulador de tiro	30 FT
Casquete de Techo	30 FT

ej- 1 casquete de techo, 2 codos de 90, 1 codo de 45:

= 30' + 30' + 9'' = 69' usados, 31' disponibles para que corra recto el tubo de extracción.

INSTALACION

TUBERIA DE EXTRACCION

ADVERTENCIA PELIGRO DE INCENDIO

NUNCA haga escapar el aire o termine las tuberías entre espacios de la pared, sofitos, techos, áticos o garajes. Todos los escapes de aire deben ser dirigidos hacia el exterior.

Use tuberías metálicas solamente.

Asegure todas las conexiones con tornillos para metal laminado y selle todas las junturas con cinta adhesiva certificada Silver Tape o DuctTape.

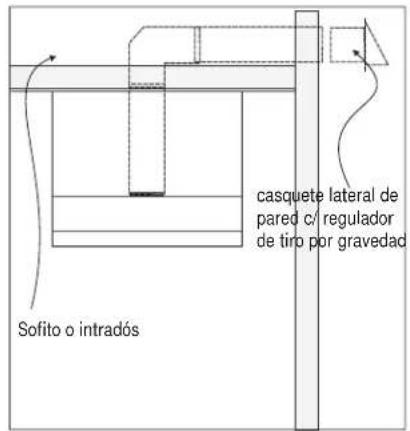

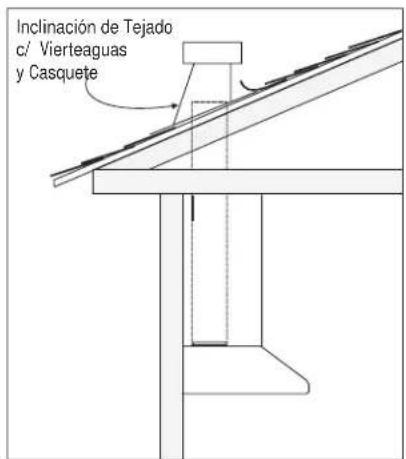

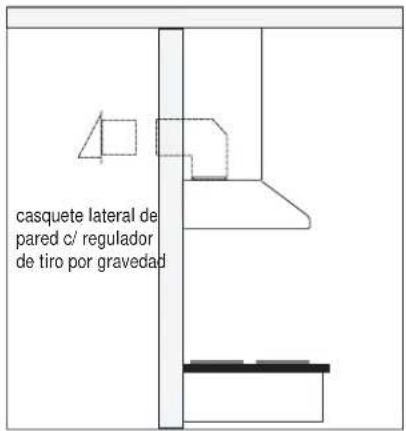

Algunas Opciones para la Tubería de Extracción:

INSTALACION

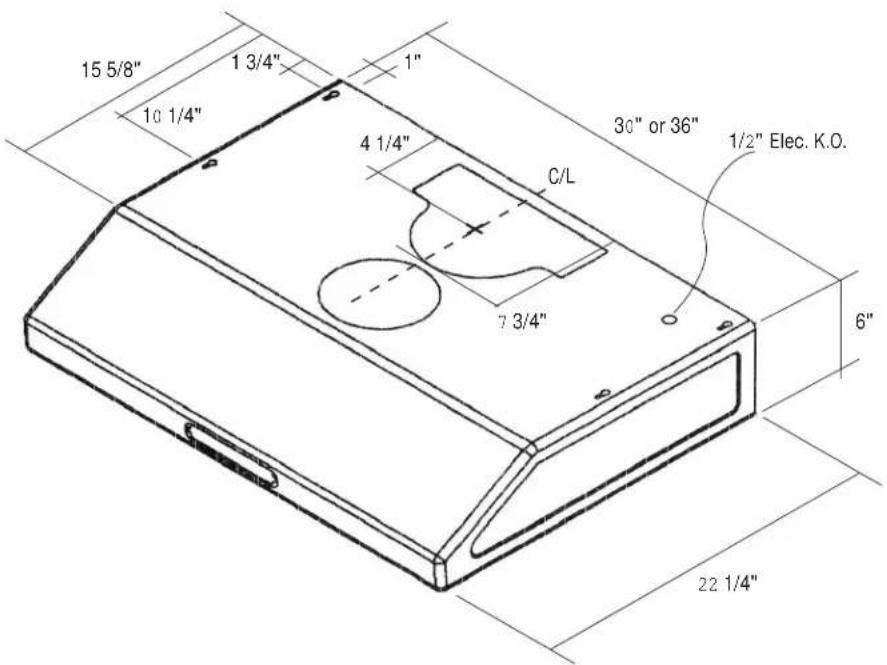

ESPECIFICACIONES

Toda instalación eléctrica debe ser realizada por un electricista calificado o por una persona con conocimientos técnicos similares y con experiencia equivalentes.

Para su seguridad personal, retire los fusibles del hogar o el interruptor abierto antes de comenzar la instalación.

No utilice alargadores ni adaptadores de tomacorriente con este electrodoméstico.

Siga los códigos del National Electric Code (NEC) o las leyes y códigos locales reinantes.

Suministro Eléctrico:

Esta unidad requiere un suministro eléctrico de 120V 60Hz y que esté conectada a un circuito individual de derivación que esté debidamente conectado a tierra. Debe estar protegido por un interruptor de 15 ó 20 amperios o por un fusible de tiempo retrasado. El cableado debe ser de 2 cables con conexión a tierra. Véase también el Diagrama Eléctrico en la etiqueta del producto.

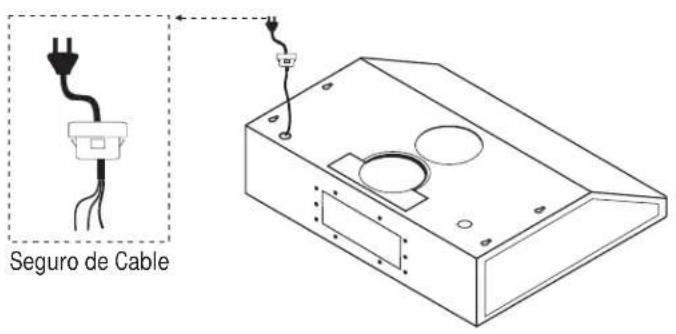

Seguro de Cable:

Un conector para asegurar el cable (no se incluye) puede ser requerido por los códigos locales. Verifique los códigos y requerimientos locales, compre e instale el conector apropiado si fuera necesario.

INSTALACION

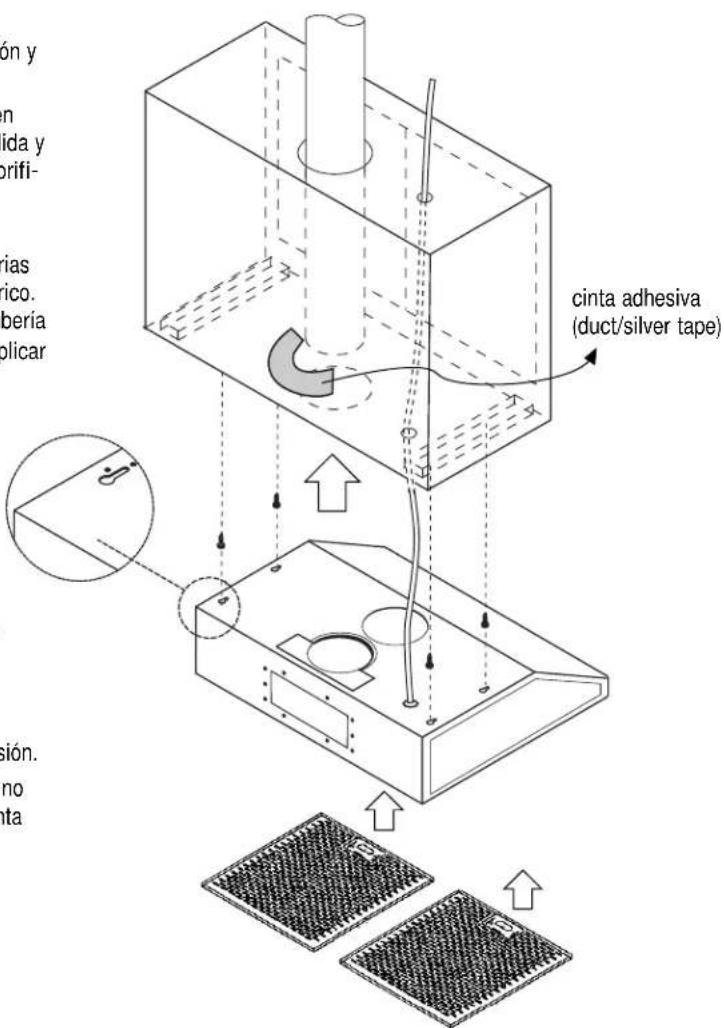

MONTANDO LA CAMPANA DE COCINA

1. Esta campana se instala bajo un mueble de cocina.
2. Seleccione la ubicación deseada para la tubería de extracción ya sea en la parte superior o lateral del mueble. No se requiere tubería para conversión sin tubería de extracción.
3. Comience la instalación retirando temporalmente los paneles de difusión y de filtro.
4. Coloque la campana temporalmente en la posición de montado deseada. Mida y marque con un lápiz dónde irán los orificios para el montado, la tubería y el cableado eléctrico.
5. Corte o taladrée las aperturas necesarias para las tuberías y el cableado eléctrico. Asegúrese que la apertura para la tubería es lo suficientemente grande para aplicar la cinta adhesiva (duct tape).
6. Fije los tornillos de montado en el mueble en el lugar que lo marcó. No los apriete completamente, deje la mitad del tornillo expuesto.
7. lInstale el cableado eléctrico.
8. Cuelgue la campana en los tornillos de montado usando los orificios de montado de la campana. Apriete los tornillos.
9. Instale las tuberías de extracción y la cinta adhesiva (duct tape).
10. Vuelva a instalar los paneles de difusión.
11. Conecte la campana y verifique que no hayan filtraciones alrededor de la cinta adhesiva (duct tape).

INSTALACION

OPCIONES DE CONVERSION

Esta campana está equipada con la opción de descarga vertical de 6", vertical de 3-1/4" x 10", o posterior de 3-1/4" x 10". Se proporcionan accesorios adicionales para la conversión de un método de descarga a otro.

Opciones Convertibles

Descarga vertical redonda 6" de diámetro

Descarga vertical 3 1/4"x10"

Descarga posterior horizontal 3 1/4"x10"

Accesorios Convertibles

Adaptador para transición de circular a rectangular Adaptador para transición de rectangular a circular (pre-montado)

Empaquetadura (pre-montada)

Casquete posterior rectangular (pre-montado)

Aro de inicio de 3 1/4"x10"

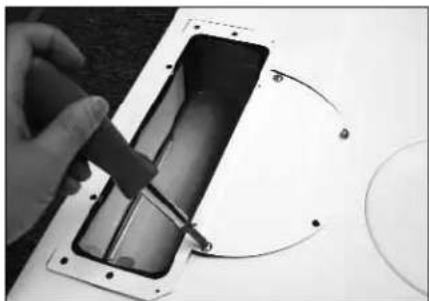

Descarga Vertical 3 1/4"x10"

1. Retire el adaptador para transición pre-montado de 6" o la apertura de la tubería. Deje la empaquetadura anexa en su lugar original.

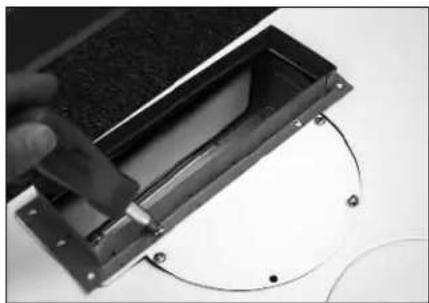

1. Ubique el adaptador para transición rectangular sobre la empaquetadura, como se muestra en la figura. Instale cuatro (4) tornillos en la sección semi-circular.

1. Monte el aro de inicio de 3-1/4" x 10" sobre la pieza de transición con los tornillos restantes.

INSTALACION

OPCIONES DE CONVERSION

Descarga Posterior 3 1/4"x10"

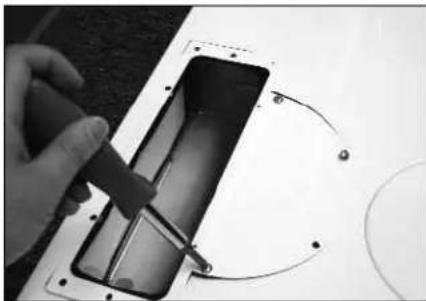

1. En la parte posterior de la campana de cocina: retire todos los tornillos del casquete rectangular posterior pre-montado y retire el casquete.

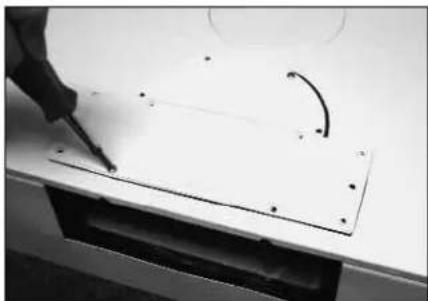

1. Retire la pieza de transición pre-montada superior. Deje la empaquetadura anexa en su lugar original.

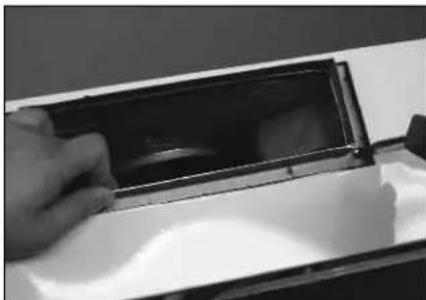

1. Monte la pieza de transición rectangular en la apertura con la empaquetadura como se muestra en la figura.

1. Monte el casquete rectangular (que retiró anteriormente) sobre el adaptador para transición.

1. Monte el aro de inicio (que se proporciona) en la apertura de descarga posterior con la empaquetadura.

INSTALACION

CONVERSION SIN TUBERIA DE EXTRACCION

La conversión sin tubería de extracción está hecha para situaciones en las cuales no es posible instalar una tubería de extracción de aire. Al ser convertida, la campana funciona como una campana de "purificación" en vez de una campana de extracción. Los humos y vapores producidos al cocinar son aspirados por la campana y filtrados por un conjunto de Filtros de Carbón opcionales. El aire es entonces purificado y reciclado en el hogar.

La conversión sin tubería de extracción está hecha para situaciones en las cuales no es posible instalar una tubería de extracción de aire. Al ser convertida, la campana funciona como una campana de "purificación" en vez de una campana de extracción. Los humos y vapores producidos al cocinar son aspirados por la campana y filtrados por un conjunto de Filtros de Carbón opcionales. El aire es entonces purificado y reciclado en el hogar.

Cuando se convierte en una unidad de "purificación", se necesita el Equipo de Filtros de Carbón. Para hacer su pedido refiérase al número de repuesto detallado más adelante. Los Filtros Metálicos estándar están diseñados para capturar los residuos generados al cocinar y los Filtros de Carbón opcionales ayudan a purificar los humos que se generan al cocinar para poder así reciclar el aire dentro del hogar.

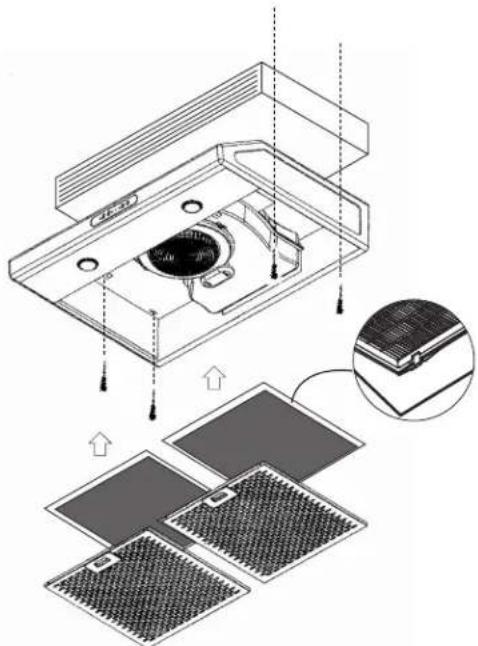

Filtros de Carbón (Requeridos)

1. Compre el Equipo de Filtros de Carbón para insta sin tubería de extracción como se detalla a continuación:

Modelo de Número de Filtros por Campana Repuesto

Paquete

UXT5230AD* HCFLTUXT30 2 UXT5236AD* HCFLTUXT36 3

UXT5430AD* HCFLTUXT30 2 UXT5436AD* HCFLTUXT36 3

1. Se debe instalar el alojamiento para la conversión sin tubería de extracción antes de instalar la campana de cocina.

2. Retire los paneles de difusión de la campana.

3. Enganche los filtros de carbón a los soportes de los paneles de difusión.

4. Vuelva a instalar los paneles de difusión.

5. Los Filtros de Carbón deben ser reemplazados después de cada 120 horas de uso (o aproximada mente cada 2 ó 3 meses, basándose en un uso promedio de 1 a 2 horas por día).

6. Véase el manual de instalación que se proporciona con el equipo de filtros de carbón.
