MANUAL DE USUARIO IVR 35202 Sc Me Kärcher

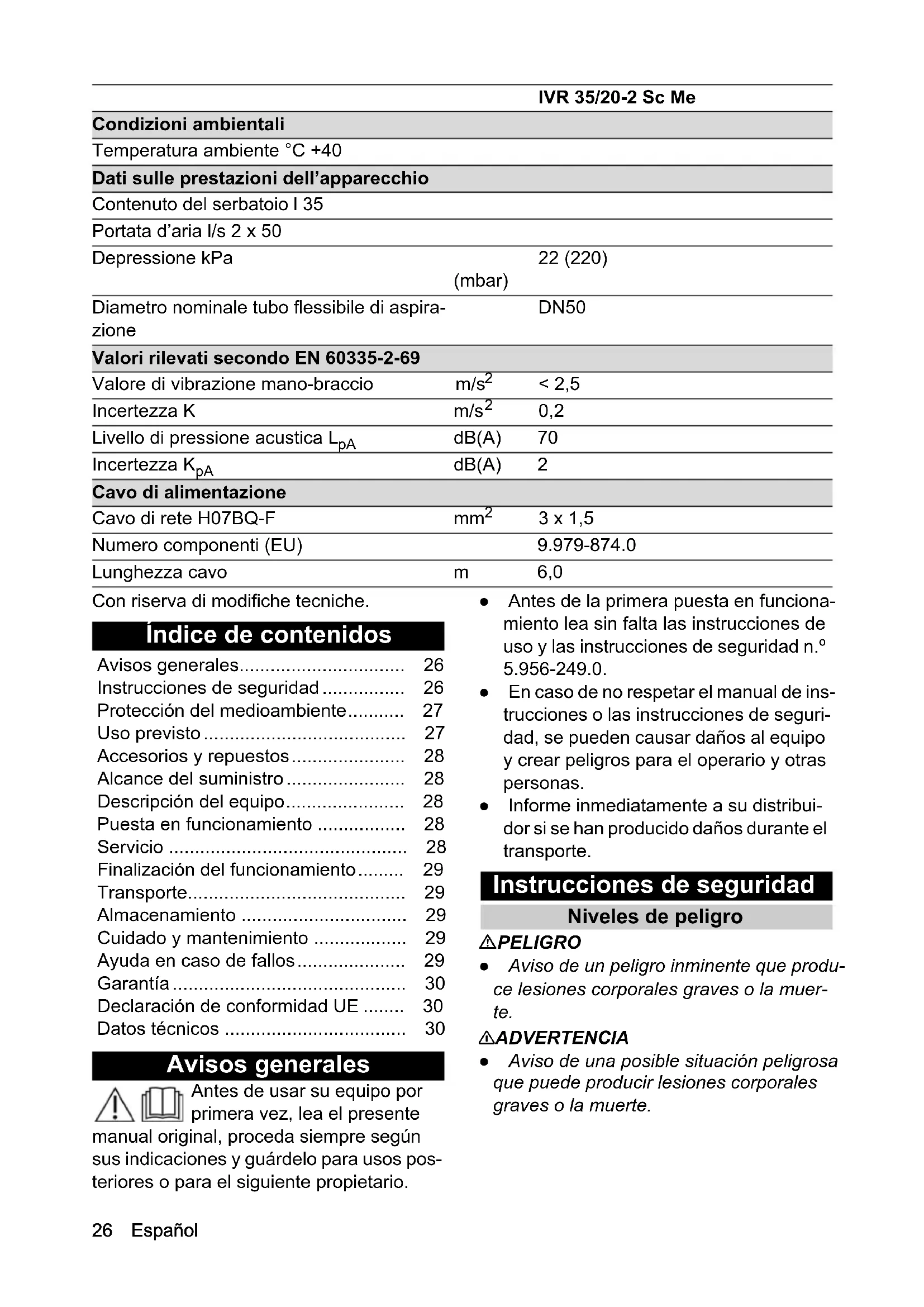

• 3 x 1,5 Numero componenti (EU) 9.979-874.0 Lunghezza cavo m 6,0 IVR 35/20-2 Sc Me Avisos generales p. 26
• Instrucciones de seguridad p. 26
• Protección del medioambiente p. 27
• Uso previsto p. 27
• Accesorios y repuestos p. 28
• Alcance del suministro p. 28
• Descripción del equipo p. 28
• Puesta en funcionamiento p. 28
• Servicio p. 28
• Finalización del funcionamiento p. 29
• Transporte p. 29
• Almacenamiento p. 29
• Cuidado y mantenimiento p. 29
• Ayuda en caso de fallos p. 29
• Garantía p. 30
• Declaración de conformidad UE p. 30
• Datos técnicos Español 27 몇 PRECAUCIÓN ● Aviso de una posible situación peligrosa que puede producir lesiones corporales leves. CUIDADO ● Aviso de una posible situación peligrosa que puede producir daños materiales. Instrucciones de seguridad 몇 ADVERTENCIA ● El equipo no es apto para la aspiración de polvos perjudiciales para la salud. ● Proteja el equipo de la lluvia. No almace- ne el equipo en el exterior. ● Antes de cada puesta en funcionamiento, comprobar que estén conectados los conductores equipotenciales (conductor de tierra). 몇 PRECAUCIÓN ● Apague el equipo después de cada uso y desenchufe el conector de red. CUIDADO ● Utilice el equipo solo en interiores. ● Peligro de aplastamiento. Utilice guantes cuando retire o coloque el cabezal de as- piración, la unidad filtrante o el recipiente colector. ● Peligro de daños. Nunca aspire sin un fil- tro ni con un filtro dañado. ● Utilice zapatos de seguridad cuando ma- neje el equipo. Conexión eléctrica El equipo solo puede conectarse a una co- nexión eléctrica instalada por un instalador electricista conforme a IEC 60364. Valores de conexión, véase Datos técnicos y placa de características. No se permite el uso de un cable de prolongación. PELIGRO Peligro de descarga eléctrica Peligro de muerte No dañe los cables de conexión, por ejem- plo, aplastándolos, arrastrándolos o simila- res. Proteja el cable frente al calor, el aceite y los cantos afilados. Compruebe el cable de conexión de red del equipo antes de cada uso. No ponga en funcionamiento el equipo con el cable da- ñado. Encargue la sustitución de un cable dañado a un electricista. Actuación en caso de emergencia PELIGRO Peligro de daños y lesiones debido a la inhalación de material inflamable, corto- circuito u otros fallos eléctricos Peligro de inhalación de gases perjudicia- les para la salud, peligro de choques eléc- tricos, peligro por combustión. En caso de emergencia, apagar el equipo y desenchufar el conector de red. Protección del medioambiente Los materiales de embalaje son reci- clables. Eliminar los embalajes de for- ma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como bate- rías, acumuladores o aceite, que suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inade- cuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identifi- cados con este símbolo no pueden elimi- narse con la basura doméstica. Avisos sobre sustancias contenidas (REACH) Encontrará información actualizada sobre las sustancias contenidas en: www.kaer- cher.de/REACH Uso previsto 몇 ADVERTENCIA Aspiración de polvo perjudicial para la salud Daños a la salud No utilice el equipo para aspirar polvo per- judicial para la salud. CUIDADO Cortocircuito debido a la elevada hume- dad del aire Daño del equipo Utilice el equipo solo en interiores.28 Español El equipo está destinado para: ● La aspiración de sustancias no inflama- bles y no explosivas ● La aspiración de polvo y mucha sucie- dad ● Uso industrial, p. ej., en zonas de alma- cenamiento y fabricación ● Uso industrial, por ejemplo, en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler. Cualquier otro uso se considera inadecua- do. Accesorios y repuestos Utilice únicamente accesorios y repuestos originales, estos garantizan un servicio se- guro y fiable del equipo. Encontrará información sobre los acceso- rios y repuestos en www.kaercher.com. Alcance del suministro Compruebe la integridad del alcance de suministro durante el desembalaje. En ca- so de daños de transporte, notifique a su distribuidor. Descripción del equipo Véanse las figuras en la página de gráficos Figura A 1 Recipiente colector 2 Descenso de la palanca del recipiente colector 3 Conexión para mangueras de aspira- ción 4 Asa de empuje 5 Interruptor del equipo 6 Cable de red 7 Cierre del cabezal de aspiración 8 Filtro de bolsa 9 Asa para limpieza del filtro 10 Descenso de la palanca del recipiente colector 11 Soporte para accesorios 12 Chasis 13 Rodillos de dirección con freno de esta- cionamiento Puesta en funcionamiento Véase la figura en las páginas de gráficos p. 30

1. Colocar el equipo en posición de traba-

2. Asegurar el equipo con el freno de esta-

cionamiento cuando sea necesario.

3. Asegurarse de que el cabezal de aspira-

ción está correctamente colocado.

4. Enchufar la manguera de aspiración en

la conexión para mangueras de aspira- ción. Figura B

5. Colocar los accesorios deseados en la

manguera de aspiración. Servicio

1. Conectar el conector de red a un enchu-

2. Encender el equipo con el interruptor del

equipo. Figura C El interruptor cuenta con varios niveles de conmutación: 0 El equipo está desconectado. 1 El motor 1 está conectado. 2 Los motores 1 y 2 están conectados. CUIDADO Funcionamiento con un motor Peligro de daños en el motor de acciona- miento Accione rápidamente los niveles de con- mutación de los interruptores. Utilizar el equipo siempre en el nivel 2

3. Iniciar el proceso de aspiración.

Limpieza del filtro de polvo Véase la figura en las páginas de gráficos Nota Limpie regularmente el filtro para evitar la pérdida de potencia de aspiración. Figura D

1. Mover el asa para limpieza de filtro va-

rias veces de un lado a otro para limpiar el filtro. Vaciado del recipiente colector

1. Desconectar el equipo y desenchufarlo

de la alimentación de corriente.

2. Limpiar el filtro de polvo.

3. Baje el recipiente colector empujando la

palanca hacia abajo. Figura E

4. Retire el recipiente colector del equipo.

5. Vacíe el recipiente colector en el lugar

6. Eliminar o reciclar el contenido confor-

me a las normativas legales. Nota Desplazar el recipiente colector solo sobre los rodillos portantes. Para ello, no utilice ninguna grúa ni, p. ej., carretilla elevadora. Extracción del cabezal de aspiración Véase la figura en las páginas de gráficos

1. Desconectar el equipo y desenchufarlo

de la red eléctrica.

2. Abrir el bloqueo del cabezal de aspira-

3. Retirar el cabezal de aspiración y colo-

carlo a un lado. Finalización del funcionamiento

1. Desconectar el equipo con el interruptor

2. Vaciar y limpiar el recipiente colector.

3. Desmontar el accesorio y, en caso nece-

sario, limpiarlo y secarlo. Transporte 몇 PRECAUCIÓN Incumplimiento del peso Peligro de daños y lesiones Tenga en cuenta el peso del equipo para su transporte y almacenamiento.

1. Al transportar el equipo en vehículos,

asegurarlo para evitar que resbale y vuelque conforme a las directivas vigen- tes. Almacenamiento 몇 PRECAUCIÓN Incumplimiento del peso Peligro de daños y lesiones Tenga en cuenta el peso del equipo para su transporte y almacenamiento.

1. Almacenar el equipo solamente en inte-

riores. Cuidado y mantenimiento

1. Encargar el enjuague con líquido ade-

cuado y secado del equipo y los acceso- rios en intervalos regulares.

2. Comprobar regularmente la presencia

de daños del filtro de bolsa. En caso de daños, sustituir el filtro de bolsa. Sustitución del filtro de bolsa Figura H 1 Tornillos 2 Anillo de tensión 3 Filtro de bolsa 4 Dispositivo de limpieza

1. Extraer el cabezal de aspiración.

2. Retirar del equipo y volcar la unidad fil-

3. Retirar los tornillos y desmontar el dis-

positivo de limpieza.

5. Retirar el filtro de bolsa.

6. Colocar el filtro de bolsa nuevo.

A la hora del montaje, procurar que la bri- da del inserto filtrante encaje en el eje. Figura J

7. Colocar y atornillar el anillo de tensión.

8. Colocar y atornillar el dispositivo de lim-

pieza. Ayuda en caso de fallos PELIGRO Peligro de lesiones Peligro de arranque involuntario del equipo y peligro de descarga eléctrica Apagar el equipo y desenchufar el conector de red antes de realizar cualquier trabajo en el equipo. Todas las pruebas y trabajos en las piezas eléctricas deben ser realizadas por un es- pecialista. El motor (turbina de aspiración) no fun- ciona Sin tensión eléctrica Comprobar el enchufe y el fusible de la alimentación de corriente. Comprobar el cable de red y el conector de red del equipo.30 Español Servicio de postventa Si no se puede solventar el fallo, el Servicio de postventa debe comprobar el equipo. Garantía En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gra- tuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabrica- ción o material. En caso de garantía, pón- gase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso) Encontrará más información sobre la ga- rantía (si está disponible) en el área de ser- vicio de su página web local de Kärcher en "Downloads". Declaración de conformidad

Por la presente declaramos que el produc- to mencionado a continuación cumple las disposiciones pertinentes de las directivas y reglamentos enumerados. Si se produ- cen modificaciones no acordadas en el producto, esta conformidad pierde su vali- dez. Producto: Aspirador en seco Tipo: 9.986-xxx Directivas y reglamentos 2006/42/CE (+2009/127/CE) 2011/65/UE 2014/30/UE Normas armonizadas aplicadas EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69

< 2,5 Inseguridad K m/s

0,2 Nivel de presión acústica L

dB(A) 70 Inseguridad K
