MANUAL DE USUARIO WDB20Y0W Avanti
INSTRUCCIONES EN ESPAÑOL

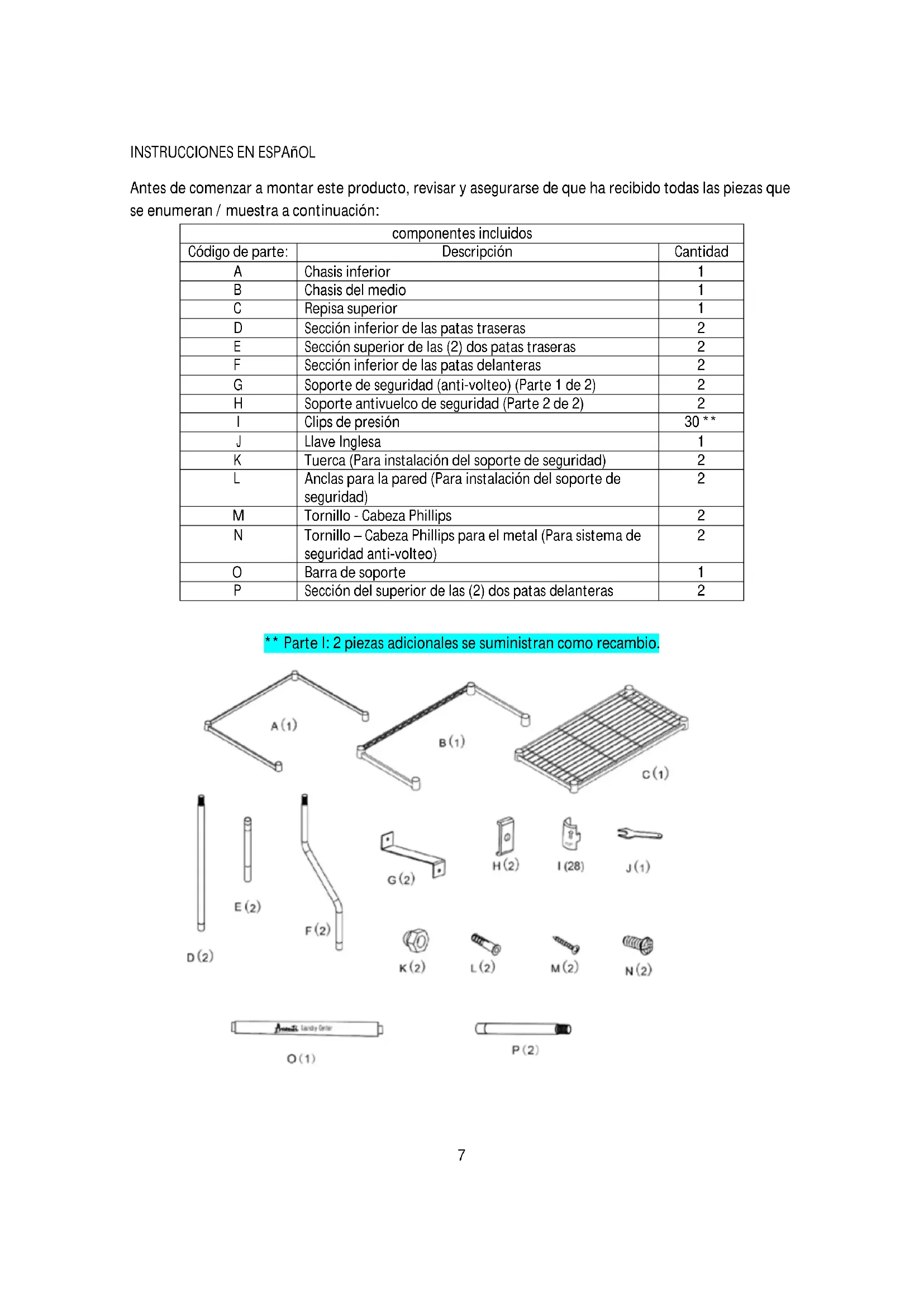

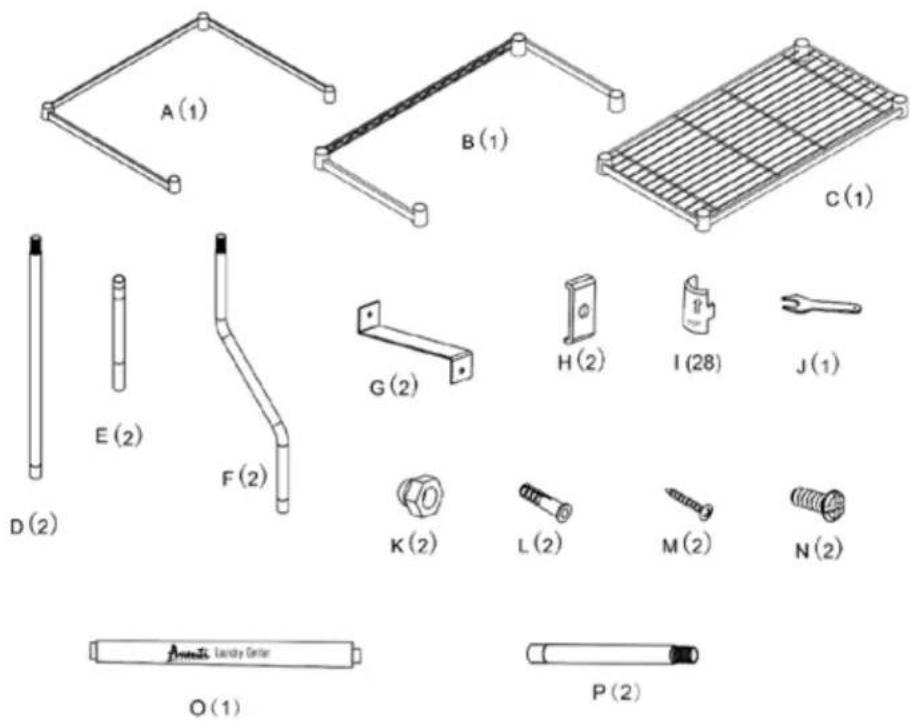

Antes de comenzar a montar este producto, revisar y asegurarde que ha recibo todas las piezas que se enumeran / muestra a continuacion:
| components incluidos | ||
| Códico de parte: | Descripción | Cantidad |
| A | Chasis inferior | 1 |
| B | Chasis del medio | 1 |
| C | Repisa superior | 1 |
| D | Sección inferior de las patas traseras | 2 |
| E | Sección superior de las (2) dos patas traseras | 2 |
| F | Sección inferior de las patas delanteras | 2 |
| G | Soporte de seguridad (anti-volteo) (Parte 1 de 2) | 2 |
| H | Soporte antivuelco de sécurité (Parte 2 de 2) | 2 |
| I | Clips de presión | 30 ** |
| J | Llave Inglesia | 1 |
| K | Tuerca (Para instalación del soporte de sécurité) | 2 |
| L | Anclas para la pared (Para instalación del soporte de sécurité) | 2 |
| M | Tornillo - Cabeza Phillips | 2 |
| N | Tornillo - Cabeza Phillips para el metal (Para sistemas de seguridad anti-volteo) | 2 |
| O | Barra de soporte | 1 |
| P | Sección del superior de las (2) dos patas delanteras | 2 |
** Parte 1: 2 piezas adiconales se suministran como recambio.

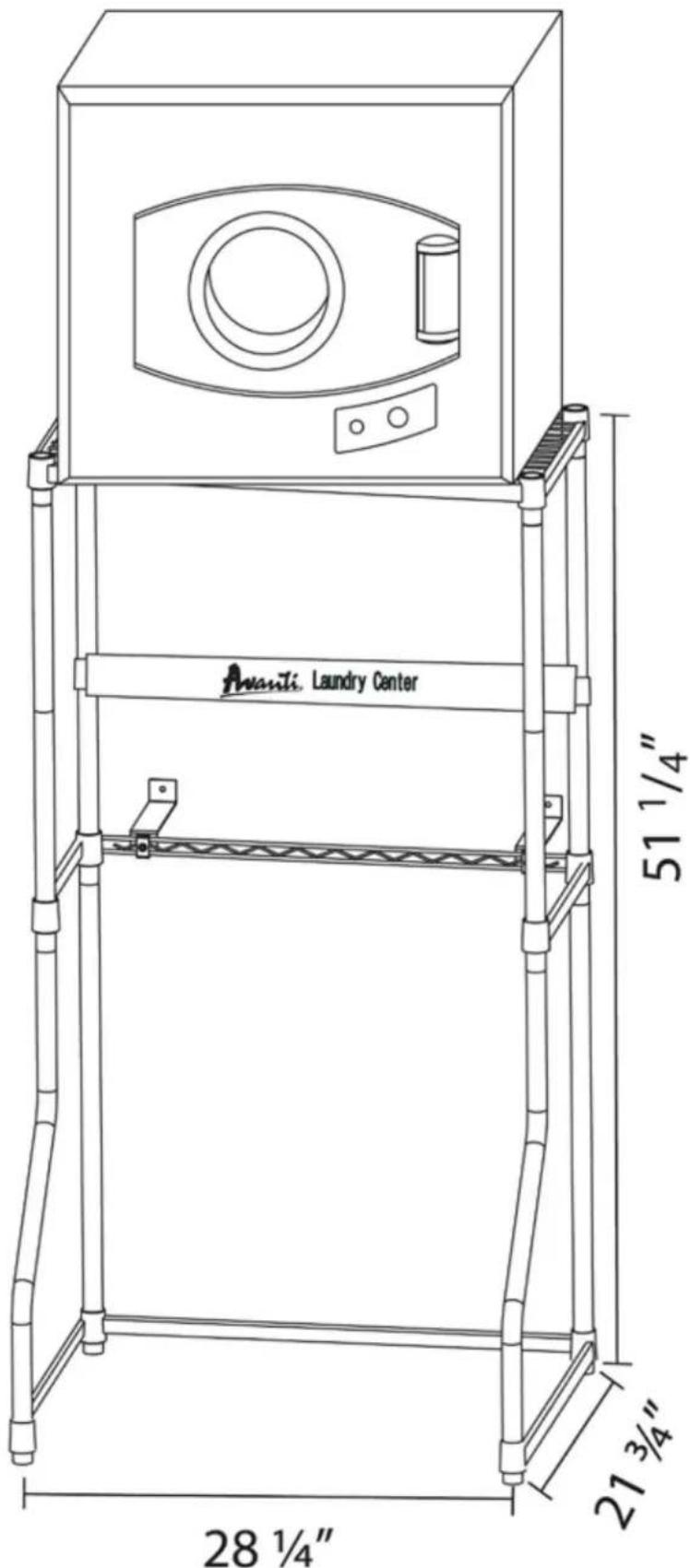

Dimensiones del producto ensamblado
Su aparato está diseñado para dar cabida tanto a lavadoras de energia superior o lavadoras de energia frontal. Siga las instrucciones de montaje a continuación para montar el soporte y para adaptarse a su tipo de这笔a de la navidad espécífico. Las imagenes de esta guía de instrucciones son para el montaje con una lavadora de energia superior.

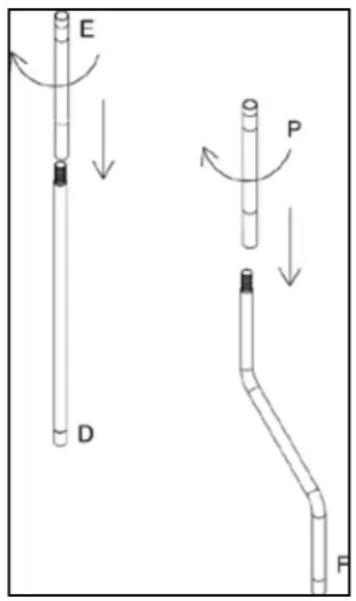

Paso 1: Asemblaje de las patas:
Cuando se utilizes con una lavadora de energia TOP-
- Asambleé las patas traseras por atornillado+juntos las dos secciones de las patas traseras.
Parte D - Seccion inferior de las patas traseras
Parte E - Seccion superior de las (2) patas traseras.
- Montar las patas delanteras atornillando juntas las dos secciones de la patas delanteras.
Parte F - Seccion inferior de las (2) patas delanteras
Parte P - Seccion superior de las (2) patas delanteras.

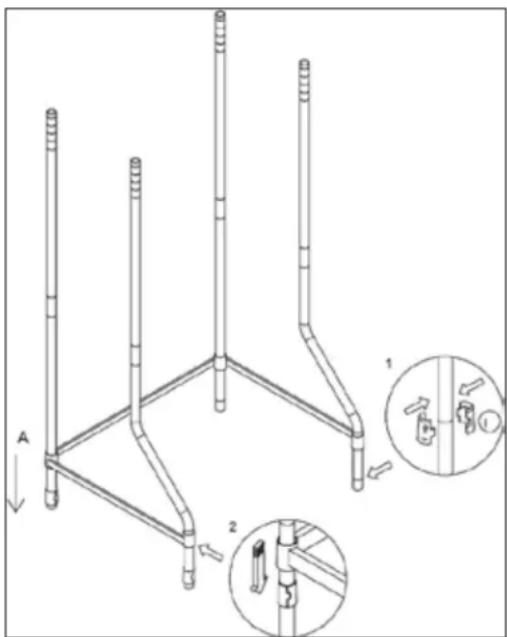

Paso 2: Ensambleje del bastidor de soporte inferior.
Sugerimos que colque el bastidor de soporte inferior en forma de U (Parte A) en posicion vertical. Ya que este le permitirá insertar las patas y los clips de presion del estante / marco con calidad.
a) Coloque el bastidor de soporte inferior (Parte A) en su parte posterior con cada barra lateral mirando hacía arriba.
b) Inserte cada una de las patas traseras (ensamblados en el paso uno) en los orificios de las dos esquinas traseras del bastidor de soporte.
c) Uso de los clips de presion del estante (Parte I) para insertar los clips conicos de plastico en las ranuras correspondentes en cada pata. (Vease laImagen).
d) Ligeramente presione el bastidor de soporte inferioría bajo o sobre de los clips de presión.
e) Inserte cada una de las patas delanteras en los orificios de esquina restante de la trama de soporte y repita el paso C.
f) Colque launidad en posicón vertical para continuar con el resto de este ensamblaje.
g) Presione cada esquina hacía abajo con firmeza para asegurar que el bastidor de soporte está Completely asegurado en su posicion.

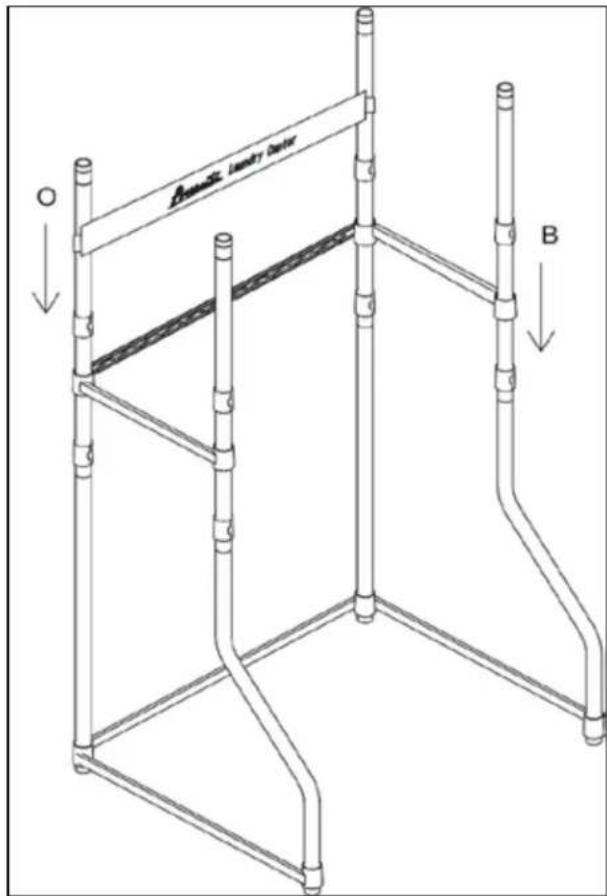

Paso 3: Ensambleje de chasis del medio y barra de soporte.
El bastidor de soporte medio (Parte B)Debe estar instalado para mantener la pieza de soporte de apilamento y estable.
a) Usando los clips de soporte del estante / Frame (Parte I) inserte los clips conicos de plástico en las ranuras correspondientes a cada pata. (Véase laImagen).
b) Alinee los agujeros de las esquinas del chassis del medio (Parte B) con cada una de las patas y bajo suavamente sobre los clips de presión. Presione cada esquina hacía abajo con firmeza para asegurar el chassis está Completely asegrado en su posicion.
c) Utilizando de los clips de presión (Parte I) insertar los clips en las ranuras apropriadas en cada una de las patas traseras. (Véase laImagen).
d) Alinee los orificios en cada extremo de la barra de soporte (Parte O) con cada una de las patas traseras y bajelos ligeramente sobre de los clips de presión.

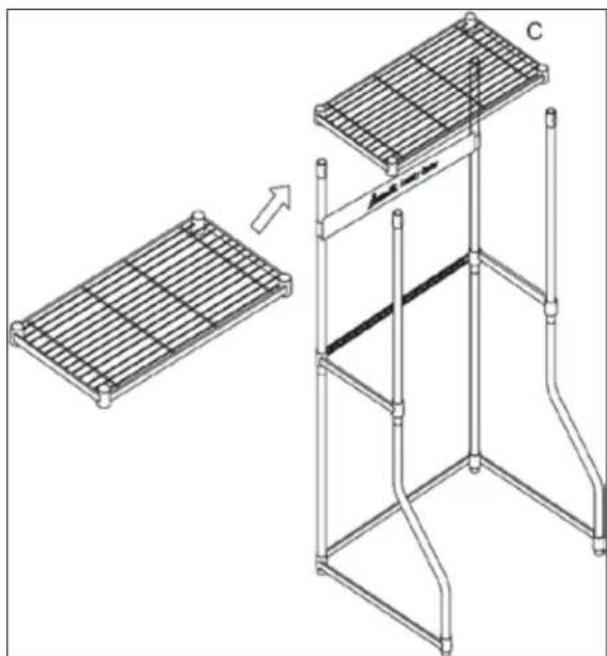

Paso 4: Ensamblaje de la repisa superior:
c) Utilizando los clips de presión (Parte I) insertelos las ranuras apropriadas en cada una de las patas traseras. (Véase laImagen).
d) Alinear los agujeros en cada esquina de la repisa superior (Parte C) con cada una de las patas y bajo suavamente sobre los clips de soporte.

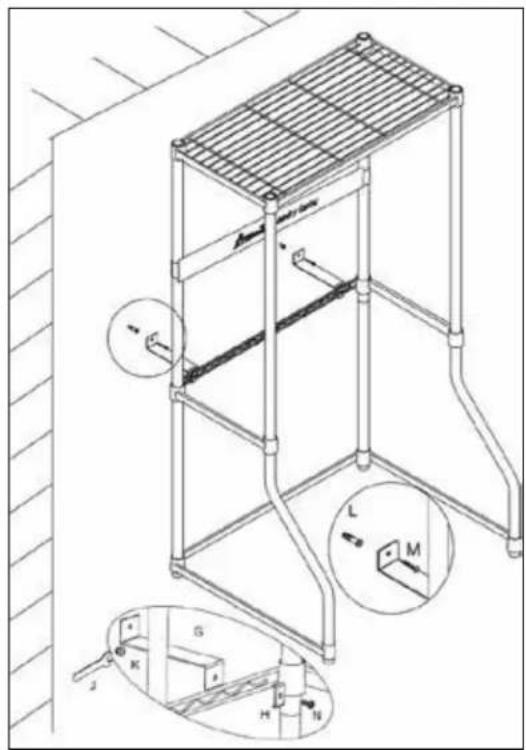

Paso 5: Instalación del soporte de seguridad (anti-volteo):
a) Coloque la seguridad soporte anti-vuelco (Partes G y H) en el soporte de apilamento, como se muestra, uniendo a las dos (2) partes utilizing el Phillips cabeza del tornillo y la tuerca (Partes K y N).
b) Alinee el soporte de apilamento ensamblado en su lugar y marque donde el soporte de seguridad antivolteo se debe aseguar a la pared.
c) Use los tornillos Anclas de pared y Tornillos de cabeza Phillips (Partes L y M) incluido para asegurar el soporte de apilamento montado a la pared.

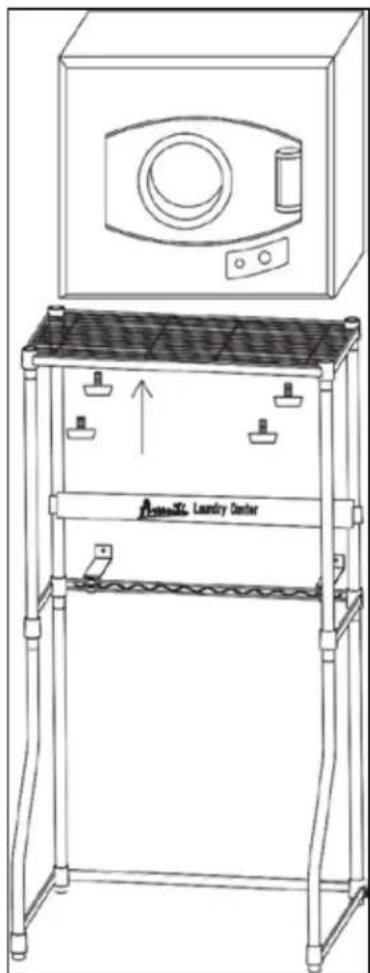

Paso 6: Instalación de la secadora Avanti (D110 Modelo) al estante superior.
Con el fin de colocar su Avanti Secadora (D110 Modelo) en el kit de apilamento primero hay que quitar las quatre patas (4) de nivelación de la parte inferior del tintorero.
a) Coloque la secadora en la repisa superior.
b) Vuelva a instalar las quatre (4) patas niveladoras a工程技术 de la parte inferior de la repisa superior y apriete hasta que la secadora está segura.
