MANUAL DE USUARIO TMD50 Amprobe

Termómetro con termopares de tipo K

Manual de uso

Garantía limitada y limitación de responsabilidad

Su producto Amprobe está garantizado contra defectos de materiales y mano de obra durante 1 año a partir de la fecha de compra. Esta garantía no cubre fusibles, baterías desechables, ni daños derivados de accidentes, negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o manipulación. Los revendedores no están autorizados a extender ninguna otra garantía en nombre de Amprobe. Para obtener servicio durante el período de garantía, devuelva el producto acompañado del comprobante de compra a un centro de servicio de Amprobe Test Tools autorizado o a un concesionario o distribuidor de Amprobe. Consulte el apartado Reparación para obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU ÚNICO RECURSO. TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS COMO IMPLÍCITAS O ESTATUTARIAS, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE IDONEIDAD PARA UN PROPÓSITO DETERMINADO O DE COMERCIABILIDAD, QUEDAN POR LA PRESENTE DENEGADAS. EL FABRICANTE NO SERÁ RESPONSABLE DE LOS DAÑOS O PÉRDIDAS ESPECIALES, INDIRECTOS, CONTINGENTES O RESULTANTES, QUE SE DERIVEN DE CUALQUIER CAUSA O TEORÍA. Debido a que determinados estados o países no permiten la exclusión o limitación de una garantía implícita o de los daños contingentes o resultantes, es posible que esta limitación de responsabilidad no se aplique en su caso.

Reparación

Todas las herramientas de prueba que se devuelvan para su reparación, cubierta o no por garantía, o para su calibración, deben ir acompañadas de lo siguiente: su nombre, el nombre de su empresa, el domicilio, el número de teléfono y el comprobante de compra. Además, incluya una breve descripción del problema o del servicio solicitado y adjunte los conductores de prueba del medidor. Los gastos en concepto de reparación o sustitución fuera de garantía deben remitirse en forma de cheque, giro postal, tarjeta de crédito con fecha de vencimiento o una orden de compra pagadera a Amprobe® Test Tools.

Reparaciones y sustituciones cubiertas por la garantía (todos los países)

Lea la declaración de garantía y examine la batería antes de solicitar su reparación. Durante el período de garantía, toda herramienta de prueba defectuosa puede ser devuelta al distribuidor de Amprobe® Test Tools para cambiarla por otra igual o por un producto similar. Consulte la sección "Where to buy" en www.amprobe.com para ver una lista de distribuidores locales. Asimismo, las unidades de reparación y de sustitución en período de garantía en Estados Unidos y Canadá también pueden enviarse a un centro de servicio de Amprobe® Test Tools (consulte la dirección más abajo).

Reparaciones y sustituciones no cubiertas por la garantía (Estados Unidos y Canadá)

Las reparaciones fuera del período de garantía en Estados Unidos y Canadá deben enviarse a un centro de servicio de Amprobe® Test Tools. Llame a Amprobe® Test Tools o pregunte en la tienda donde compró el producto para ver cuáles son las tarifas actuales de reparación y sustitución.

En EE.UU. En Canadá

Reparaciones y sustituciones no cubiertas por la garantía (Europa)

El distribuidor de Amprobe® Test Tools puede sustituir las unidades vendidas en Europa no cubiertas por la garantía por un pago nominal. Consulte la sección "Where to buy" en www.amprobe.com para ver una lista de distribuidores locales.

Dirección para envío de correspondencia en Europa*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Alemania

Tel.: [phone] - 0

*Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni sustituciones. Los clientes europeos deben ponerse en contacto con su distribuidor.

TMD-50 Termómetro con termopares de tipo K

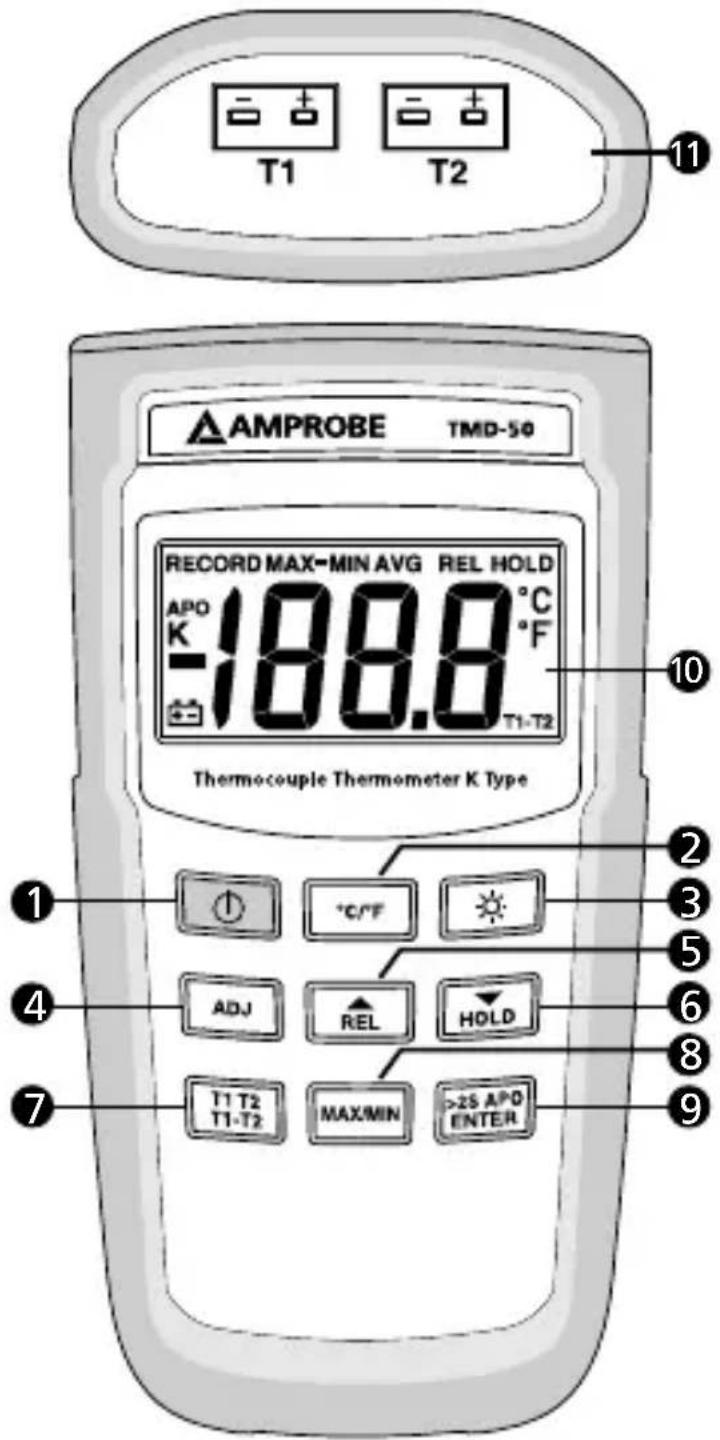

T1 T2 11 AMPROBE TMD-50 RECORD MAX-MIN AVG REL HOLD APO K 188.8 °C °F T1-T2 Thermocouple Thermometer K Type 1 2 3 4 5 6 7 ADJ REL HOLD T1 T2 T1-T2 MAX/MIN >25 APO ENTER

1) Botón de encendido "
2) Botón "°C/°F"
3) Botón "☀️"
4) Botón "ADJ"
5) Botón "▲/REL"
6) Botón "▼/HOLD"

7) Botón "T1 T2/T1-T2"
8) Botón "MAX/MIN"
9) Botón ">2S APO/ENTER"
10) Pantalla LCD
11) Entrada T1/T2

Pantalla

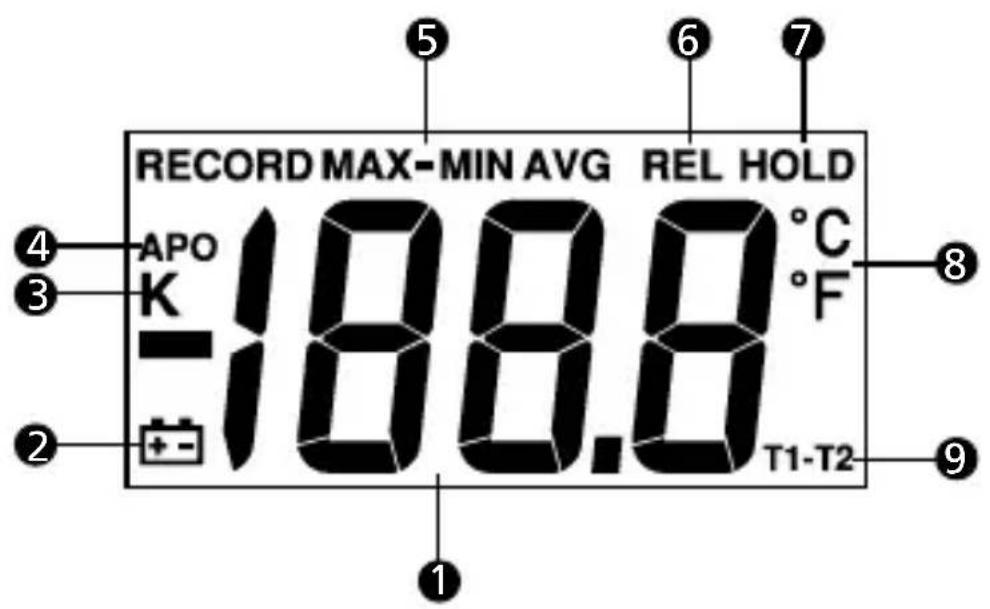

RECORD MAX-MIN AVG REL HOLD APO °C K °F -188.8 T1-T2 4 5 6 7 3 8 2 9 1

1) Pantalla de temperatura
2) Indicador de batería con poca carga
3) Termopar de tipo K
4) Apagado automático

5) Lectura MAX/MIN
6) Modo relativo
7) Modo de retención de datos
8) Grados °C / °F
9) Termopar T1/T2 o diferencial T1-T2

ÍNDICE

SÍMBOLOS 2

DESEMBALAJE E INSPECCIÓN 2

INTRODUCCIÓN ...... 3

Características 3

Botón de encendido "⏻" 3

Selección de la escala de temperatura "°C/°F" ...... 3

Botón “☀”: Iluminación de la pantalla 4

Botón "ADJ": Ajuste de compensación de termopar .. 4

Botón "▲/REL" 4

Botón "▼/HOLD" 4

Botón "T1 T2/T1-T2" 4

Botón "MAX/MIN" 5

Botón ">2S APO/ENTER"......5

ESPECIFICACIONES 6

MANTENIMIENTO 7

SÍMBOLOS

	¡Precaución! Consulte la explicación incluida en este manual.
	Cumple las normas australianas pertinentes.
CE	Cumple las directivas europeas.
	Comprobado el cumplimiento de las normas FCC.
	No deseche este producto como residuo municipal no clasificado.

⚠ ADVERTENCIAS y PRECAUCIONES

• Para evitar descargas eléctricas, no utilice este instrumento cuando trabaje con tensiones superiores a 24 V CA o CC en la superficie sometida a medición.
• Para evitar daños y quemaduras, no mida temperaturas en hornos microondas.
• La flexión repetida en ángulos agudos puede romper los conductores del termopar. Para prolongar la vida de los conductores, evite doblarlos en exceso, sobre todo en la parte más próxima al conector.

DESEMBALAJE E INSPECCIÓN

La caja del producto debe contener lo siguiente:

1 medidor TMD-50
1 manual
2 termopares de tipo K
4 baterías AAA
1 caja blanca normal

Si alguno de los artículos está dañado o no está en la caja, devuelva el producto completo a la tienda donde lo compró para cambiarlo.

INTRODUCCIÓN

Hay dos conjuntos de tomas para enchufes de termopar situados en la parte superior del instrumento e identificados como T1 y T2.

Características

• Termómetro de alta precisión con entrada doble y exactitud básica del 0,1 %.
• Entrada doble T1, T2, T1-T2.
• Ajuste de compensación de termopar.
• Pantalla grande de fácil lectura.
• Estuche protector robusto.
• Apagado automático.
• Iluminación de la pantalla.
• Funciones MIN/MAX/AVG/REL/HOLD (mín./máx./promedio/relativo/retención).
• Rangos de medición amplios para diferentes tipos de aplicaciones.

Botón de encendido "

Pulse la tecla “💡” para encender o apagar el termómetro. En el modo de grabación MAX/MIN no se puede apagar el dispositivo; salga primero del modo de grabación MAX/MIN y luego apague la unidad.

Selección de la escala de temperatura "°C/°F"

Las lecturas se indican en grados centígrados (°C) o Fahrenheit (°F). Cuando se enciende, el termómetro utiliza la escala de temperatura que se utilizó antes de la última vez que se apagó. Para cambiar la escala de temperatura, pulse la tecla “°C/°F”.

Botón "☀️: Iluminación de la pantalla

Pulse la tecla para encender la iluminación. Vuelva a pulsar la tecla “☀️ para atenuar la luminosidad, y púlsela una vez más para apagar la iluminación. Encendida → Atenuada → Apagada

Botón "ADJ": Ajuste de compensación de termopar

1. Inserte el cable en una temperatura conocida (T) hasta que la pantalla indique dicha temperatura (por ejemplo, punto de congelación a 0 °C y punto de ebullición a 100 °C, pulse la tecla "ADJ").
2. Pulse “▲” o “▼” para sumar o restar el valor.
3. Puede ajustarse ±6 °C (±10,8 °F) respecto al valor predeterminado. Si no puede ajustar los termopares, compruébelos o envíe el medidor para que lo calibren.
4. Pulse la tecla "ENTER" para confirmar.

Botón "▲/REL"

Pulse la tecla "REL" para pasar al modo de medición relativa, poner la pantalla a cero y almacenar la lectura que aparece en pantalla como valor de referencia. Aparecerá el indicador REL. Mantenga pulsada la tecla "REL" durante más de 2 segundos para salir del modo de medición relativa.

Botón "▼/HOLD"

Pulse la tecla "HOLD" para pasar al modo de retención de datos; aparecerá el indicador "HOLD" en la parte superior central de la pantalla. Cuando se selecciona el modo HOLD, el termómetro retiene las lecturas actuales y deja de realizar mediciones. Al volver a pulsar la tecla HOLD", se cancela la retención de datos y el termómetro reanuda las mediciones.

Botón "T1 T2/T1-T2"

Pulse la tecla "T1", "T2", "T1-T2" para seleccionar el tipo de entrada: T1, T2 o T1-T2.

La selección de la entrada determina qué entrada se muestra en la pantalla: el termopar T1, el termopar T2 o el diferencial entre los dos termopares (T1-T2). Cuando se enciende, el termopar seleccionado es T1.

Botón "MAX/MIN"

Pulse la tecla "MAX/MIN" para pasar al modo de registro de valores máximos y mínimos. (Muestra la lectura máxima, la lectura mínima, el valor "MAX/MIN" y el promedio "AVG" almacenado en el modo de grabación). Pulse la tecla "MAX/MIN" para desplazarse por las lecturas de MAX, MIN, MAX/MIN y "AVG". En este modo operativo, pulse la tecla "HOLD" para detener la grabación (se congelarán todos los valores), y vuelva a pulsarla para reanudar la grabación.

En este modo operativo, la función de apagado automático (APO) y otras teclas quedan inhabilitadas, excepto las teclas "HOLD" y "☀". Para impedir la pérdida accidental de los datos de MIN, MAX y MAX/MIN, la única forma de salir de este modo operativo consiste en pulsar la tecla "MAX/MIN" durante 2 segundos para salir y borrar la lectura registrada.

Botón "> 2S APO/ENTER"

Mantenga pulsada la tecla "APO" durante dos segundos para activar o desactivar el apagado automático. El indicador APO aparecerá o desaparecerá de la pantalla, según corresponda. El dispositivo se apaga automáticamente si no se realiza ninguna operación durante un periodo de tiempo determinado. El indicador "APO" aparece en el ángulo superior izquierdo cuando está habilitada la función de apagado automático.

Eléctricas

Escala de temperatura	Centígrados o Fahrenheit, según elija el usuario
Rango de medición	TIPO K (0,1 °C) -200 °C a 1372 °C,-328 °F a 1999 °F
Rango automático	0,1 °C/1 °C, 0,1 °F/1 °F
Exactitud La exactitud se especifica para temperaturas de funcionamiento superiores al rango de 18 °C a 28 °C (64 °F a 82 °F), durante 1 año, sin incluir errores de los termopares.±(0,1 % lect. +1 °C) de -60 °C a 1372 °C±(0,1 % lect. +2 °C) de -60 °C a -200 °C±(0,1 % lect. +2 °F) de -76 °F a 1999 °F±(0,1 % lect. +4 °F) de -76 °F a -328 °F

Entorno

Rangos operativos ambientales	0 °C a 50 °C (32 °F a 122 °F) < 80 % HR
Temperatura de almacenamiento	-20 °C a 60 °C (-4 °F a 140 °F), < 80 % HR, sin las baterías

Generales

Indicación de batería con poca carga	Aparece “+” quando la tensión de la batería cae por debajo del nivel operativo
Frecuencia de medición	2,5 veces por segundo
Exactitud Exactitud declarada a 23 °C ± 5 °C, < 75 % HR
Batería 4 x 1,5	V, tamaño AAA
Duración de la batería	200 horas típica con batería de carbono-zinc
Dimensiones 1	60 mm (Al) x 83 mm (An) x 38 mm (Pr); 6,3 pulg. (Al) x 3,3 pulg. (An) x 1,5 pulg. (Pr)
Peso Aprox. 24	0 g (0,5 lb) incluidas las baterías

CE - Compatibilidad electromagnética: Cumple la norma EN61326-1.

Este producto cumple los requisitos de las siguientes directivas de la comunidad europea: 89/ 336/ EEC (compatibilidad electromagnética) y 73/ 23/ EEC (baja tensión) según enmienda del 93/ 68/ EEC (Marca CE). No obstante, la presencia de impulsos eléctricos o campos electromagnéticos intensos cerca del equipo puede afectar al funcionamiento del circuito de medición. Los instrumentos de medición también responden ante señales no deseadas que estén presentes en el circuito de medición. Los usuarios deben proceder con cuidado y tomar las precauciones adecuadas para evitar resultados erróneos al realizar mediciones en presencia de interferencias electrónicas.

MANTENIMIENTO Y REPARACIÓN

⚠️ ADVERTENCIA

Para evitar posibles descargas eléctricas, desconecte del termómetro los conectores de los termopares antes de retirar la cubierta.

Instalación y cambio de las baterías

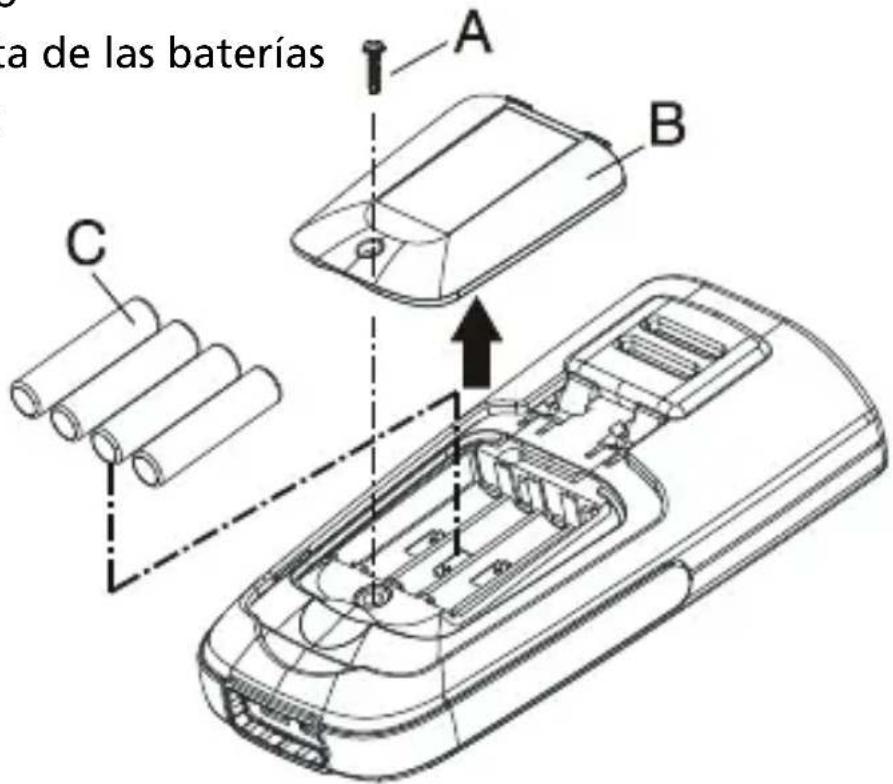

A. Tornillo
B. Cubierta de las baterías
C. Batería

a de las baterías A B C

1. La alimentación la suministran cuatro baterías de 1,5 V (tamaño AAA) UM-4 R03.
2. Aparece “+−” en la pantalla LCD cuando es necesario cambiar las baterías. Para cambiar las baterías, retire el tornillo que hay en la parte trasera del medidor y levante la cubierta de las baterías.
3. Retire las baterías del compartimento y sustitúyalas por baterías nuevas.
4. Si tiene previsto no utilizar el dispositivo durante un período prolongado, retire las baterías.
5. No almacene la unidad en un lugar con valores de temperatura y humedad fuera de lo recomendado para su almacenamiento.

Limpieza

Limpie periódicamente la caja con un paño húmedo y detergente, sin utilizar productos abrasivos ni disolventes.
