CFBD 2330 - Refrigerador CANDY - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CFBD 2330 CANDY

. . . . . . . . . . . . de pág. 14 a pág. 16

. . . . . . . . . . . de pág. 17 à pág. 19

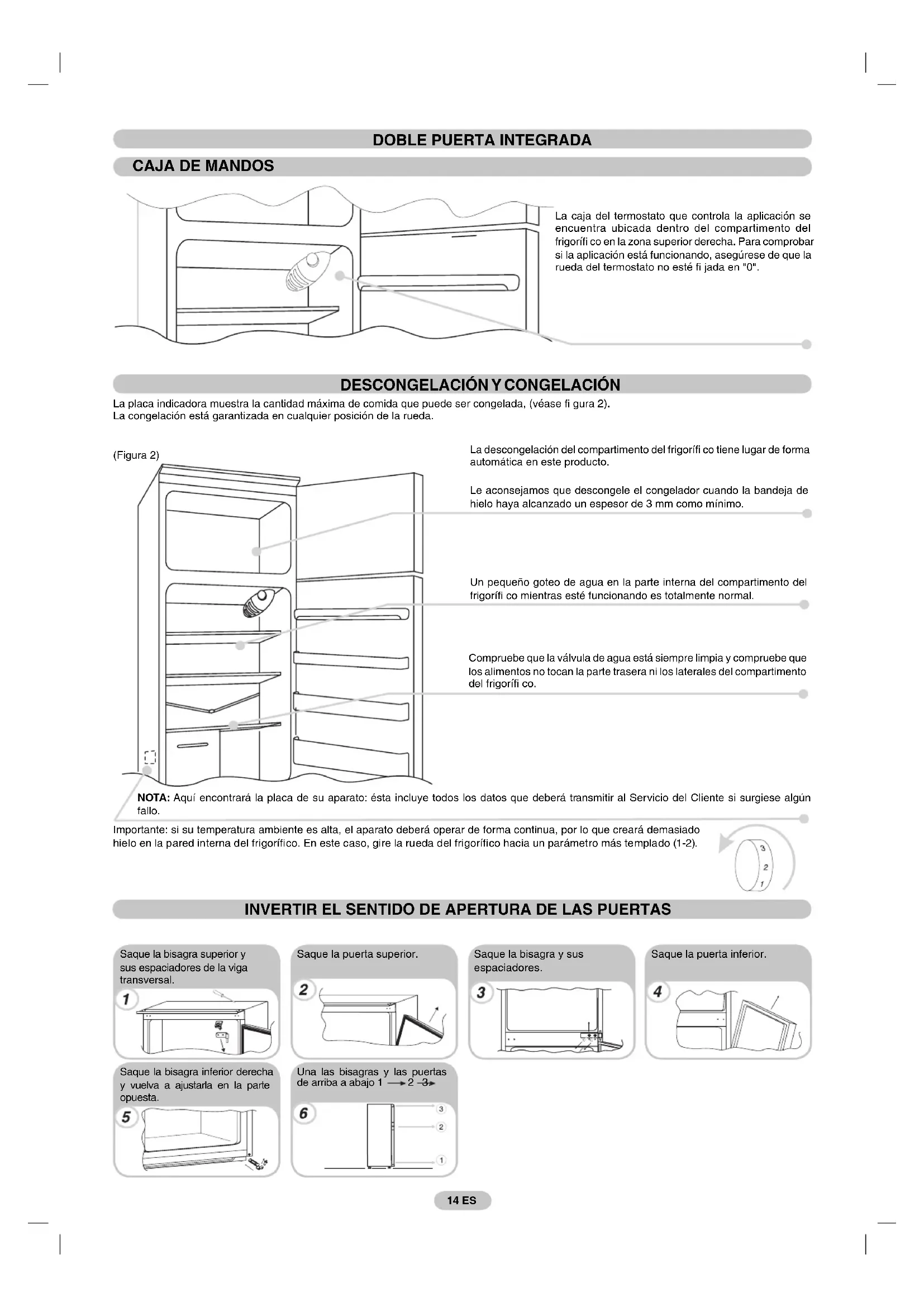

La caja del termostato que controla la aplicación se encuentra ubicada dentro del compartimento del frigorífi co en la zona superior derecha. Para comprobar si la aplicación está funcionando, asegúrese de que la rueda del termostato no esté fi jada en "0".

DESCONGELACIÓN Y CONGELACIÓN

La placa indicadora muestra la cantidad máxima de comida que puede ser congelada, (véase fi gura 2). La congelación está garantizada en cualquier posición de la rueda. La descongelación del compartimento del frigorífi co tiene lugar de forma automática en este producto. Le aconsejamos que descongele el congelador cuando la bandeja de hielo haya alcanzado un espesor de 3 mm como mínimo. Un pequeño goteo de agua en la parte interna del compartimento del frigorífi co mientras esté funcionando es totalmente normal. Compruebe que la válvula de agua está siempre limpia y compruebe que los alimentos no tocan la parte trasera ni los laterales del compartimento del frigorífi co. Importante: si su temperatura ambiente es alta, el aparato deberá operar de forma continua, por lo que creará demasiado hielo en la pared interna del frigorífi co. En este caso, gire la rueda del frigorífi co hacia un parámetro más templado (1-2). (Figura 2) NOTA: Aquí encontrará la placa de su aparato: ésta incluye todos los datos que deberá transmitir al Servicio del Cliente si surgiese algún fallo. Saque la bisagra superior y sus espaciadores de la viga transversal. Saque la bisagra inferior derecha y vuelva a ajustarla en la parte opuesta. Saque la puerta superior. Una las bisagras y las puertas de arriba a abajo 1

Saque la bisagra y sus espaciadores. Saque la puerta inferior.

14 ESDIMENSIONES DEL PRODUCTO Y COMPARTIMENTO INTEGRADO

INSTALACIÓN DE LA APLICACIÓN EN LA COLUMNA Coloque el precinto (suministrado) en la aplicación, en la opuesta a las bisagras. Introduzca el aparato en la columna, colocándolo en la parte opuesta de las bisagras. Compruebe que la placa superior de conexión de la cabina encaja correctamente. Asegure la parte inferior del aparato utilizando las tuercas suministradas. Asegure parte superior del aparato en la cabina, utilizando las tuercas suministradas. Pulse la rejilla de ventilación. 15 ESUna vez que el producto haya sido integrado, ubique la parte trasera de la columna en contacto con la pared para evitar el acceso al compartimento del compresor. Para que el producto funcione correctamente, es indispensable que permita una ventilación adecuada del aire para enfriar el condensador ubicado en la parte trasera del aparato.Por ello, la columna deberá estar equipada de una chimenea trasera, cuya apertura no se deberá bloquear, y de una ranura frontal que estará cubierta por una rejilla de ventilación. 540 mm 50 mm 380 mm 50 mm El aparato está equipado con dispositivos de unión para unir las puertas del aparato a los paneles de la columna (barra de carga). 50 mm

UNIÓN DE LOS PANELES DE LA

Apriete la guía en la parte interior del panel de la columna integrada a la altura deseada, a una distancia de aproximadamente 20 mm. a partir del cable exterior de la puerta.Abra las puertas de la columna integrada y del frigorífi co. Ubique el cargador integrado en la placa, y a continuación, ajústelo a la puerta del refrigerador.Marque los puntos de fi jación para los tornillos y agujérelos con un diámetro de 2,5.Conecte la puerta del aparato al panel de la cabina, considerando lasranuras de carga como guías.

PRECAUCIONES PARA UN CORRECTO

FUNCIONAMIENTO Dimensiones de los bloqueos de seguridad de la columna.16 ESDimensiones del espacio que se deberá dejar entre la columna y el techo.17 PT
