CSWSQ496TWMCE84 - Secadora CANDY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secadora de condensación con bomba de calor
Marca	Candy
Modelo	CSWSQ496TWMCE84
Capacidad de carga	9 kg
Dimensiones (Al. x An. x Pr.)	85 x 60 x 60 cm
Peso neto	Aproximadamente 45 kg
Alimentación eléctrica	230 V, 50 Hz, 10 A
Clase energética	Clase A++
Programas de secado	Algodón (listo para guardar, seco en armario), Sintéticos, Delicados, Lana, Rápido, Anti-alergia
Opciones	Inicio diferido, Secado suave, Anti-arrugas, Bloqueo infantil
Nivel sonoro	65 dB(A)
Capacidad del depósito de agua	4,5 L
Mantenimiento habitual	Limpiar el filtro de pelusas después de cada ciclo, vaciar el depósito de agua, limpiar el condensador regularmente
Piezas de repuesto disponibles	Junta de puerta, bisagra, cerradura de puerta, cajón de detergente, depósito de agua
Reparabilidad	Desmontaje posible con herramientas (llave Torx, destornillador). Instrucciones disponibles para reemplazar la puerta, bisagra, cerradura, junta, cajón
Información general	Aparato diseñado para uso doméstico. Cumplir con las instrucciones de seguridad e instalación

Preguntas frecuentes - CSWSQ496TWMCE84 CANDY

¿Qué hacer si la secadora no arranca?

Verifique que el aparato esté enchufado, que la puerta esté bien cerrada y que el programa esté seleccionado. Asegúrese de que el filtro de pelusas esté limpio. Si el problema persiste, consulte el manual de instrucciones.

¿Cómo limpiar el filtro de pelusas?

Abra la trampilla del filtro (generalmente en la parte inferior derecha), retire el filtro, elimine las pelusas a mano o con una aspiradora, luego vuelva a colocarlo. Límpielo después de cada ciclo para evitar riesgos de incendio.

¿Cómo reemplazar la junta de la puerta?

Use un destornillador plano para quitar la abrazadera externa. Desprenda la solapa de la junta para acceder al interior. Retire la abrazadera del tubo y la junta. Coloque la nueva junta alineando las muescas, luego vuelva a colocar las abrazaderas. Siga las instrucciones de reemplazo en el manual.

El indicador del depósito de agua parpadea, ¿qué hacer?

Esto indica que el depósito de agua está lleno. Retire el depósito, vacíelo en un fregadero, luego vuelva a colocarlo correctamente. El indicador se apagará automáticamente.

¿Cómo desmontar la puerta?

Abra la puerta. Use una llave Torx n.° 25 para quitar los tornillos de la bisagra. Tire de la puerta hacia arriba para retirarla. Para los modelos con plástico, retire primero la cubierta. Consulte las instrucciones tipo 1 o tipo 2 según su aparato.

La secadora hace ruido anormal, ¿qué verificar?

Verifique que el aparato esté nivelado (patas ajustables). Asegúrese de que no haya objetos en el tambor. Si el ruido persiste, consulte a un técnico.

¿Cómo reemplazar la cerradura de la puerta?

Desenchufe el aparato. Retire la abrazadera externa con un destornillador plano. Desprenda la junta. Desatornille los tornillos de la cerradura con una llave Torx. Desconecte los cables (cuidado con los conectores). Vuelva a montar en orden inverso.

¿Puedo usar hojas suavizantes en la secadora?

Sí, pero con moderación. Las hojas suavizantes pueden reducir la eficiencia del secado y obstruir el filtro de pelusas. Úselas solo con programas adecuados.

¿Cómo limpiar el condensador?

Localice el condensador (a menudo detrás de una trampilla en la parte inferior). Retírelo, enjuáguelo con agua tibia y cepille suavemente las láminas. Déjelo secar antes de volver a colocarlo. Hágalo todos los meses.

¿Qué significa el código de error E01?

El código E01 indica un problema de cierre de la puerta. Verifique que la puerta esté bien cerrada y que la cerradura funcione. Si el problema persiste, la cerradura puede estar defectuosa y debe reemplazarse.

MANUAL DE USUARIO CSWSQ496TWMCE84 CANDY

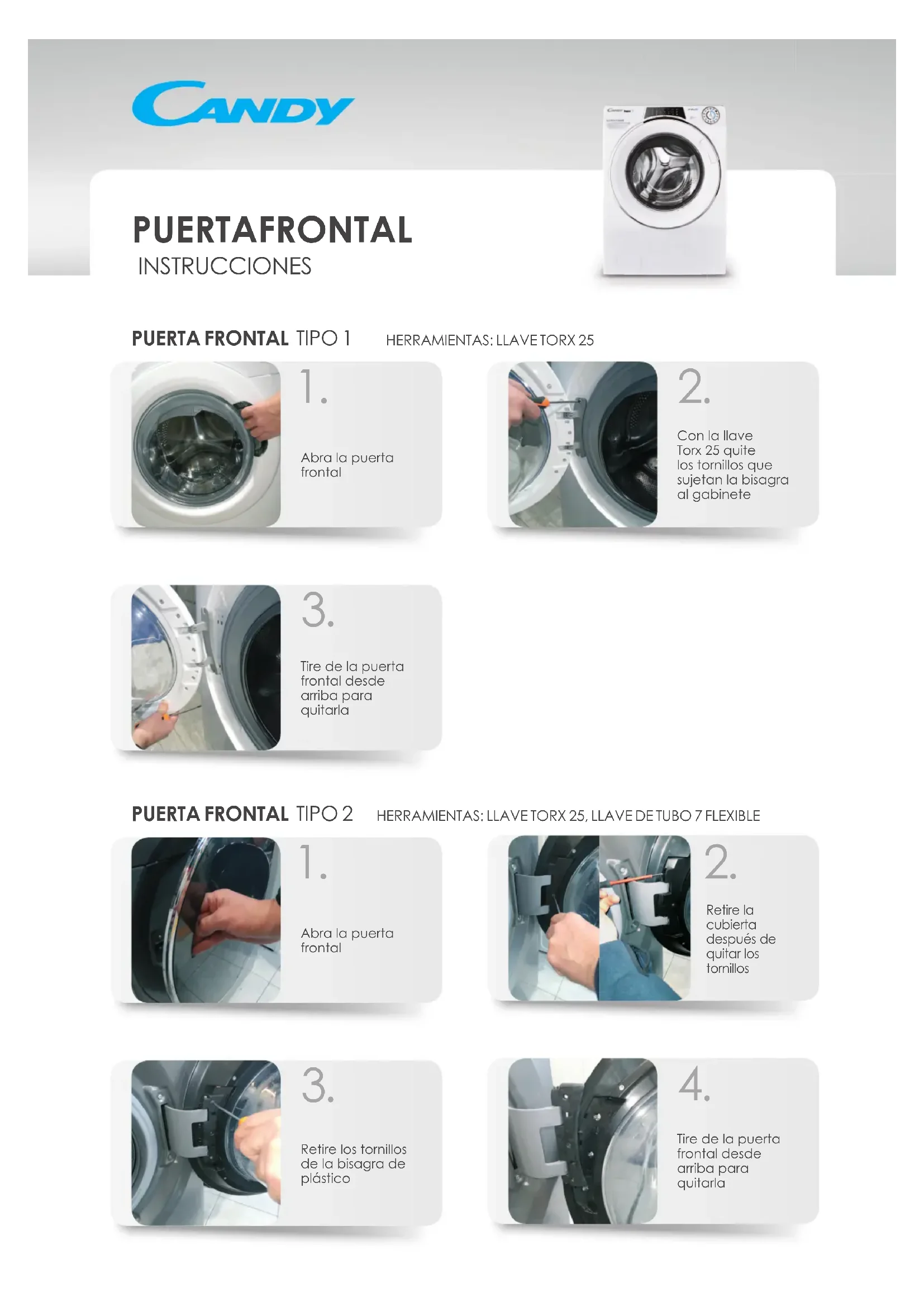

PUERTA FRONTAL TIPO 1

HERRAMIENTAS:LLAVETORX25

1.

Abra la puerta frontal

2.

Con la llave

Torx 25 quite

los tornillos que

sujetan la bisagra

al gabinete

3.

Tire de la puerta frontal desde
arriba para
quitarla

PUERTA FRONTAL TIPO 2

HERRAMIENTAS:LLAVETORX25,LLAVE DETUBO7FLEXIBLE

1.

Abra la puerta frontal

2.

Retire la cubierta après de quitar los tornillos

3.

Retire los tornillos de la bisagra de plastico

4.

Tire de la puerta frontal desde
arriba para
quitarla

BISAGRA

INSTRUCCIONES

BISAGRA TIPO1 HERRAMIENTAS:LLAVETORX25

1.

Abra la puerta frontal

2.

Con la llave de tubo 25 quite los tornillos que sujetan la bisagra al gabinete

3.

Tire de la puerta frontal desde amiba para quitarla

4.

Retire todos los tornillos de la puerta frontal

5.

Separe el
bastidor
principal
del bastidor
secundario

6.

Vuelca a colocar la
bisagra y tengacuidado de
no perdor loscojinetes

BISAGRA TIPO 2 HERRAMIENTAS:LLAVETORX 25,LLAVE DETUBO7 FLEXIBLE

1.

Abra la puerta frontal

2.

Retire la cubierta après de quitar los tornillos

3.

Retire los tornillos de la bisagra de plastico

4.

Tire de la puerta frontal desde arriba para quitarla

5.

Retiree el pasador

6.

Retire el sujetador de la puerta

7.

Després de
quejar la correa,
desprésda la
cubierta del
empaque a fi n
de permírir el
acceso al interior
del producto

8.

Retire los
tornillos
externos de la
bisagra

9.

Retire los tornillos situados adentro del gabinete con la llave de tubo 7. Retire la bisagra

SEGURO DE LA PUERTA

INSTRUCCIONES

SEGURO DE LA PUERTA TIPO 1

HERRAMIENTAS: TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retire la abrazadora external

3.

Després de quitar
la abrazadora,
desprénda la
cubierta del
empaque a fin de
permírir el acceso
al inferior del
producto

4.

Con la llave Torx
retire los tornillos
de sujeción
del seguro
de la puerta
y presione el
broche.

5.

Retire el seguro de la puerta

6.

Desconecte el cableado, en caso de conexiones "faston", preste atencion y no invierta el cableado

SEGURO DELA PUERTA TIPO 2

HERRAMIENTAS: TORNILLO DE CabeZA DE CRUZ, PINZAS, DESTORNILLADOR PLANO

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retire la abrazadora externa

3.

Després de quitar
la abrazadora,
desprénde la
cubierta del
empaque a fin de
permírir el acceso
al interior del
produco

4.

Con la llave Torx refire los tornillos de sujeccion del seguro de la puerta

5.

Desarme la encimera y los adornos

6.

Desarme el dispensador y el bisel

7.

Retire el seguro de la puerta

8.

Retire la proteccion contra el agua

9.

Vuela a colocar el seguro de la puerta prestando atencion a la conexion mecanica de la aperture de emergencia y las conexiones electricas

EMPAQUE DE LA PUERTA

INSTRUCCIONES

EMPAQUE DELA PUERTA

HERRAMIENTAS: LLAVE TORX, PINZAS, DESTORNILLADOR PLANO, DOS LLAVES DE TUBO 7

1.

Abra la puerta frontal

2.

Use el destornillador plano como palanca y retire la abrazadora externa

3.

Despues de qutar la abrazadora, despendra la cubierta del empaque a fi n de permitir el acces al interior del producto

4.

Con el destornillador
plano quite la
abrazadora en el tubo

5.

Retiree el empaque

6.

Cologne empaque nuevo prestando atencion a las muescas de posicionamento

7.

Inserte la abrazadora de alambre en el lado del tubo

8.

Apriete la abrazadora hasta que quede al ras en el tubo usingo las herramrientas

9.

Coloque el
empreaque en el
gabinete.
Sujete la
abrazadora
externalyaprietela (de ser necessario con la pinza)

CAJON DEL DETERGENTE

INSTRUCCIONES

CAJON DEL DETERGENTE

1.

Abra el cajon del detergente

2.

Con las dos manos tire fi rmente del cajon

3.

Desenganche la cubierta del cajon del detergentete teniendo cuidado de no romper los ganchos

HUBLOT

INSTRUCTIONS

HUBLOT TYPE1

OUTILS: CLETORX N°25

1.

Ouvrir le hublot

2.
