MANUAL DE USUARIO WDF320PADB WHIRLPOOL

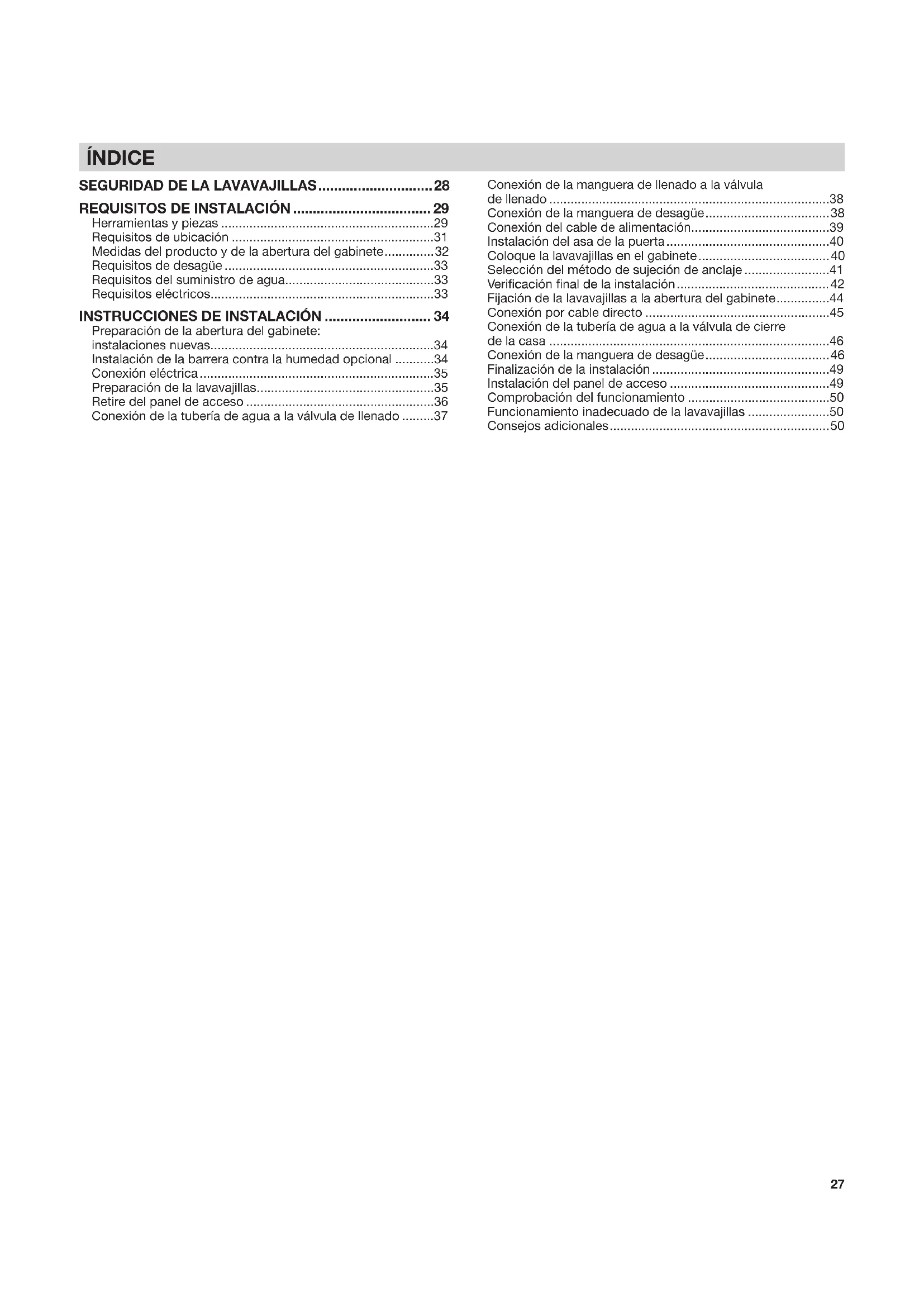

INSTRUCCIONES DE INSTALACIÓN

REQUISITOS DE INSTALACIÓN ................................... 29

• Herramientas y piezas p. 29
• Requisitos de ubicación p. 31
• Medidas del producto y de la abertura del gabinete p. 32
• Requisitos de desagüe p. 33
• Requisitos del suministro de agua p. 33
• Requisitos eléctricos p. 33

INSTRUCCIONES DE INSTALACIÓN ........................... 34

• Preparación de la abertura del gabinete: instalaciones nuevas p. 34
• Instalación de la barrera contra la humedad opcional p. 34
• Conexión eléctrica p. 35
• Preparación de la lavavajillas p. 35
• Retire del panel de acceso p. 36
• Conexión de la tubería de agua a la válvula de llenado p. 37
• Conexión de la manguera de llenado a la válvula de llenado p. 38
• Conexión de la manguera de desagüe p. 38
• Conexión del cable de alimentación p. 39
• Instalación del asa de la puerta p. 40
• Coloque la lavavajillas en el gabinete p. 40
• Selección del método de sujeción de anclaje p. 41
• Verificación final de la instalación p. 42
• Fijación de la lavavajillas a la abertura del gabinete p. 44
• Conexión por cable directo p. 45
• Conexión de la tubería de agua a la válvula de cierre de la casa p. 46
• Conexión de la manguera de desagüe p. 46
• Finalización de la instalación p. 49
• Instalación del panel de acceso p. 49
• Comprobación del funcionamiento p. 50
• Funcionamiento inadecuado de la lavavajillas p. 50
• Consejos adicionales p. 5028

SEGURIDAD DE LA LAVAVAJILLAS

Se debe realizar lo siguiente: ■ Abra despacio la puerta de la lavavajillas mientras otra persona agarra la parte posterior de la lavavajillas. Retire los materiales de embalaje y la manguera de desagüe. Cierre la puerta de la lavavajillas hasta que quede asegurada. NOTA: Cada lavavajillas se prueba en la fábrica y puede contener agua residual en la tina debido a la prueba. ■ Respete todos los códigos y ordenanzas aplicables. ■ Instale esta lavavajillas como indican estas instrucciones. ■ La instalación debe estar a cargo de un técnico de servicio cualificado. ■ La lavavajillas se debe instalar conforme a todos los códigos y ordenanzas relativas a la electricidad y plomería nacionales y locales. Se debe tener cuidado al instalar o desinstalar el electrodoméstico para reducir la posibilidad de dañar el cable de alimentación. ADVERTENCIA: Para reducir el riesgo de descarga eléctrica, incendio o daños a personas, el instalador debe comprobar que la lavavajillas quede totalmente enclaustrada tras la instalación. Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: Peligro de Vuelco No use la lavavajillas antes de estar completamente instalada. No se apoye en la puerta abierta. No seguir estas instrucciones puede ocasionar heridas serias o cortaduras. ADVERTENCIA29

REQUISITOS DE INSTALACIÓN

HERRAMIENTAS Y PIEZAS

Reúna todas las herramientas y piezas recomendadas antes de comenzar la instalación. Lea y siga las instrucciones proporcionadas con cualquiera de las herramientas mencionadas aquí. Todas las instalaciones Herramientas necesarias: Alicates Destornillador de hoja plana Destornillador Phillips Cuchillo para uso general Aprietatuercas o llaves de tubo de

Nivel pequeño Cinta de medir o regla Llave fija de

Llave ajustable de 10" que se abra hasta 1

Otros elementos útiles que puede necesitar: Linterna Bandeja llana Toalla de baño Cinta para ductos o cinta adhesiva protectora Piezas suministradas: Abrazaderas para manguera de desagüe (2) (1 grande/roja y 1 pequeña/verde) Manguera de desagüe Tornillos Phillips (2) n.° 10 x

Soportes de montaje bajo barra de cocina (2) Compruebe que se hayan incluido todas estas piezas en el paquete con el material impreso. Si no se han incluido piezas, contacte con nosotros a través del teléfono gratuito o visite nuestra página web mencionada en la Guía del usuario. Asa de la puerta (en algunos modelos)

Otras piezas requeridas (no proporcionadas): Racor de manguera con conexión de compresión

(19 mm) con junta de goma y codo de 90° (necesario para conectar de forma adecuada la tubería de agua del hogar a la lavavajillas) (número de referencia de pieza Whirlpool W10685193) Protector de cables (de metal) para cableado doméstico que encaje en un orificio de

" (22 mm) (necesario para fijar de forma correcta el cableado del hogar a la caja de terminales de la lavavajillas) (número de referencia de pieza Whirlpool 4396672) NOTA: Utilice solo piezas con certificación UL/ homologación CSA. Conectores de torsión NOTAS: ■ Compruebe el tamaño adecuado para conectar el calibre del cableado del hogar al calibre 16 de la lavavajillas. ■ Utilice solo piezas con certificación UL/ homologación CSA. Contacte con nosotros mediante el número gratuito o visite nuestra página web mencionada en la Guía del usuario para los números de pieza anteriormente mencionados, o bien contacte con un punto local de distribución de componentes eléctricos/ plomería para la pieza equivalente. Piezas opcionales disponibles: Cinta de barrera contra la humedad NOTA: Se recomienda la cinta de barrera contra la humedad para la instalación de una lavavajillas debajo una barra de cocina de madera (Número de referencia de pieza Whirlpool 4396277). Kit de panel lateral Para cubrir el lado de la lavavajillas al instalarla en el extremo de un conjunto de gabinetes. (El número de referencia de pieza Whirlpool varía según el color). Contacte con nosotros mediante el número gratuito o visite nuestra página web indicada en la Guía del usuario para los números de pieza anteriormente mencionados. Instalaciones nuevas Compruebe los códigos locales. Compruebe el suministro eléctrico existente. Consulte la sección “Requisitos eléctricos”. Se recomienda que todas las conexiones eléctricas sean realizadas por un instalador eléctrico autorizado. Herramientas adicionales requeridas: Cortador de tubos pequeño Pelacables Taladro inalámbrico con fresas de 1/2" (12,7 mm),

" (19 mm) y 11/2" (38 mm). Herramientas adicionales requeridas (no proporcionadas): Canalización de cobre (se recomienda un diámetro exterior de 9,8 mm,

o kit de tubería trenzada flexible de suministro de agua (número de pieza de Whirlpool W10278635RP). El kit incluye la manguera trenzada y el racor de manguera con conexión de compresión de

" (19 mm) Abrazaderas de tipo tornillo

– 2" (38 mm – 50 mm) (máximo 3) Longitud máxima de la manguera de desagüe más larga opcional 3,7 m (12 pies) (número de referencia de pieza Whirlpool 3385556

NOTA: Debe estar conforme a los estándares de comprobación AHAM/IAPMO, compatible con una conexión de desagüe de 1" (25 mm), y ser resistente al calor y al detergente. Contacte con nosotros mediante nuestro número gratuito o visite nuestra página web indicada en la Guía del usuario para los números de pieza anteriormente mencionados, o bien contacte con un distribuidor local de plomería para la pieza equivalente.31 NOTA: Si se utiliza una manguera trenzada flexible, sustituya la manguera de entrada después de 5 años para reducir el riesgo de fallas. Apunte las fechas de instalación o sustitución en la manguera para su consulta en el futuro. Para cable directo Para cable de alimentación Pasacables de gabinete Para orificio de 1

" (38 mm) en el gabinete (Número de referencia de pieza Whirlpool 302797). NOTA: Requerido para gabinetes de metal Kit de cable eléctrico El kit incluye generalmente el cable eléctrico, protector de cables de metal, pasacables y conectores de torsión (Número de referencia de pieza Whirlpool 4317824). Contacte con nosotros mediante nuestro número gratuito o visite nuestra página web indicada en la Guía del usuario para los números de pieza anteriormente mencionados, o bien contacte con un distribuidor local de productos eléctricos para la pieza equivalente.

REQUISITOS DE UBICACIÓN

La lavavajillas debe estar totalmente enclaustrada (cara superior, lateral, posterior e inferior) tras la instalación. Puede solicitar al distribuidor un kit de panel lateral para la instalación de la lavavajillas en un extremo del conjunto de gabinetes. También está disponible un accesorio de barrera contra la humedad opcional para la instalación bajo una barra de cocina de madera. Consulte la sección “Herramientas y piezas” frente de la guía para los detalles de piezas. Revise la ubicación donde se instalará la lavavajillas. La ubicación debe ofrecer: ■ Un acceso adecuado para cargar y descargar la vajilla. Las ubicaciones en esquinas requieren de un huelgo mínimo de 2" (51 mm) entre el lado de la puerta de la lavavajillas y la pared o el gabinete. ■ Un acceso fácil a los sistemas de agua, electricidad y desagüe: ■ Se requiere un suministro eléctrico conectado a tierra. ■ Esta lavavajillas tiene una función de calentamiento de agua y también requiere una conexión a una línea de suministro de agua caliente. ■ Compruebe que las tuberías, los cables y el desagüe estén dentro de la zona sombreada que se muestra en la sección “Dimensiones del producto y de la abertura del gabinete”. ■ No pase las líneas de desagüe, de agua o el cableado eléctrico por donde puedan interferir o hacer contacto con el motor o las patas de la lavavajillas. ■ Proteja la lavavajillas y las tuberías de agua que van a la lavavajillas contra el congelamiento. Los daños ocasionados por congelamiento no están cubiertos bajo la garantía. NOTA: Si no se va a utilizar la lavavajillas durante un tiempo o si se encuentra en un punto donde pueda sufrir riesgo congelación, solicite a personal de servicio autorizado que la acondicione para el invierno. ■ Si se instala en una construcción nueva, drene la tubería de suministro de agua para eliminar residuos antes de conectarla a la válvula de llenado. Si no se drena, los residuos del suministro de agua pueden obstruir el filtro de la válvula de llenado. ■ Una abertura cuadrada para el funcionamiento y la apariencia adecuados. ■ La parte frontal del gabinete debe estar perpendicular respecto al piso. ■ Un piso nivelado. Consejo útil: Si el piso frente a la abertura no está nivelado con el piso detrás de la abertura, se pueden utilizar suplementos para nivelar la lavavajillas. NOTA: Para evitar que se muevan durante el funcionamiento de la lavavajillas, los suplementos deben estar sujetos firmemente al piso. ■ La ubicación donde se instalará la lavavajillas debe ofrecer huelgo entre el motor y el piso. El motor no debe hacer contacto con el piso. ■ No instale la lavavajillas sobre pisos alfombrados.32 MEDIDAS DEL PRODUCTO Y DE LA ABERTURA DEL GABINETE

(102 mm) A. El aislamiento puede estar comprimido (no se utiliza para todos los modelos). B. Las asas de la puerta pueden sobresalir del lado frontal de la lavavajillas (según del modelo). Para un zoclo de 4" (100 mm), la altura de la abertura del gabinete es de 34

" (863 mm). Compruebe que ninguna superficie presente protuberancias que puedan impedir la instalación de la lavavajillas. C. Medido desde el punto más bajo del lado inferior de la barra de cocina. Se puede reducir a 33

" (851 mm) retirando las ruedas y la zona perforada del aislamiento (manta) en la lavavajillas. D. Mínimo, medido desde el punto más estrecho de la abertura. NOTA: Las zonas sombreadas de las paredes del gabinete muestran dónde se pueden instalar las conexiones de suministro.33 ■ Un codo de 90° con una conexión de manguera de

y con una arandela de goma. Consulte la sección “Herramientas y piezas” en el frente de la guía para los detalles y pedidos de piezas. ■ No suelde a una distancia inferior a 6" (152 mm) de la válvula de entrada del agua. ■ Si la instalación se realiza en una construcción nueva, asegúrese de drenar las tuberías de suministro de agua del hogar antes de conectar la lavavajillas para eliminar cualquier residuo que pueda haber en la tubería de suministro. NOTA: Si se sustituye una lavavajillas, se recomienda instalar una tubería de agua (consulte la sección “Herramientas y piezas” en el frente de la guía para los detalles de piezas) y una manguera de desagüe (proporcionada) nuevas con la lavavajillas nueva.

REQUISITOS ELÉCTRICOS

Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y de conformidad con el Código Nacional Eléctrico, ANSI/NFPA 70 – última edición y con todos los códigos y las ordenanzas locales. Puede obtener una copia de las normas de los códigos arriba indicados en: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 Se requiere: ■ Un suministro eléctrico de 120 voltios, 60 hertzios, solo CA, de 15 o 20 amperios y protegido con fusibles. ■ Solo cable de cobre. ■ La caja de terminales admite un máximo de dos conductores de suministro de cableado de campo (tamaño máximo 12 AWG) y un conductor a tierra en la caja de terminales. Se recomienda: ■ Un fusible retardador o un cortacircuitos ■ Un circuito separado Conexión de la lavavajillas con un cable de alimentación: ■ Utilice un cable de alimentación con certificación UL para su uso con la lavavajillas. Consulte la sección “Herramientas y piezas” en el frente de la guía para los detalles y pedidos de piezas. ■ Conecte el producto a una toma de 3 terminales con conexión a tierra. La toma debe respetar todos los códigos y las ordenanzas locales. Conexión de la lavavajillas con cableado directo: ■ Utilice un cable de cobre flexible, blindado o con una funda no metálica con un cable de conexión a tierra que cumpla con los requisitos de cableado para su hogar y con los códigos y las ordenanzas locales. ■ Utilice un protector de cables con certificación UL/ homologación CSA. Consulte la sección “Herramientas y piezas” en el frente de la guía para los detalles y pedidos de piezas.

REQUISITOS DE DESAGÜE

■ Se provee una manguera nueva de desagüe con su lavavajillas. Si la manguera de desagüe no es lo suficientemente larga, utilice una manguera de desagüe nueva con una longitud máxima de 12 pies (3,7 m) que cumpla con todos los estándares de comprobación actuales de AHAM/IAMPO, que sea resistente al calor y al detergente y que encaje en el conector de desagüe de 1" (25 mm) de la lavavajillas. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. ■ Asegúrese de conectar la manguera de desagüe al conector de residuos en “T” o a la entrada del colector de residuos sobre el sifón de desagüe en la plomería de la casa y a un mínimo de 20" (508 mm) por encima del piso. Se recomienda que la manguera de desagüe se enrolle y fije con firmeza a la parte inferior de la barra de cocina, o que se conecte a una purga de aire. ■ Asegúrese de utilizar una purga de aire si la manguera de desagüe está conectada a la plomería de la casa a una altura menor de 20" (508 mm) sobre el contrapiso o el piso. ■ Si se requiere, la purga de aire se debe instalar siguiendo las instrucciones de instalación correspondientes. Al conectar la purga de aire, se requiere una manguera de goma (no proporcionada) para conectar al tubo de residuos en “T" o la entrada del colector de residuos. ■ Utilice racores para líneas de desagüe con un diámetro interior mínimo de

REQUISITOS DEL SUMINISTRO DE AGUA

■ Esta lavavajillas tiene una función de calentamiento de agua y también requiere una conexión a una línea de suministro de agua caliente. ■ Un plomero cualificado puede comprobar una tubería de agua caliente con una presión de agua de 20 a 120 psi (138 a 862 kPa). ■ Temperatura del agua en la lavavajillas de 120 °F (49 °C). ■ Tubería de cobre con un diámetro externo de

" con racor a compresión o tubería trenzada flexible de suministro de agua. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. NOTA: No es conveniente utilizar una tubería de plástico

" como mínimo. Uso de la purga de aire Purga de aire34

PREPARACIÓN DE LA ABERTURA DEL

GABINETE: INSTALACIONES NUEVAS

NOTA: Consulte la sección “Medidas del producto y de la abertura del gabinete” para la ubicación correcta del orificio y las medidas de la zona sombreada.Taladre un orificio para la manguera de desagüe de 1

" (38 mm) en la parte trasera o lateral del gabinete, dependiendo de la ubicación del paso de la manguera de desagüe y de la conexión a la manguera de desagüe. ADVERTENCIA Peligro de Choque EléctricoDesconecte el suministro de energía en la caja de fusibles o cortacircuitos antes de instalar la lavavajillas.No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

1. Desconecte el suministro eléctrico

Desconecte el suministro eléctrico en la caja de fusibles o la caja de cortacircuitos antes de instalar la lavavajillas.

2. Cierre el suministro de agua

Cierre el suministro de agua a la lavavajillas.

3. Ubicaciones de creación de

orificios: construcción nueva Ubicación recomendadaUbicación opcional

" (12,7 mm )Taladre un orificio para la manguera de suministro de agua de 1

" (12,7 mm) en la parte trasera o lateral del gabinete, dependiendo de la ubicación del paso de la manguera de suministro de agua y de la ubicación de la conexión.Taladre un orificio de 1

" (38 mm) para el orificio del cable eléctrico en la parte derecha o trasera del gabinete.Gabinete de madera: lije el orificio hasta que quede liso.Gabinete de metal: cubra los bordes del orificio con el pasacables incluido en el kit del cable de alimentación. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles de pieza.Consejo útil: Las conexiones a la lavavajillas son más sencillas si se dirige el cable al interior de la abertura del gabinete desde el lado derecho.

INSTALACIÓN DE LA BARRERA CONTRA

RECOMENDADO PARA BARRAS DE COCINA

DE MADERA Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. Compruebe que la zona bajo el gabinete esté limpia y seca para la instalación de la barrera contra la humedad. Retire la parte trasera de la barrera contra la humedad y aplique a la parte inferior de la barra de cocina a lo largo del borde delantero.NOTA: Instale suplementos de madera si el anclaje lateral y el huelgo entre los lados del gabinete y de la lavavajillas son superiores a

" (12,7 mm) a cada lado, o si son superiores a la longitud de los tornillos de anclaje laterales.

4. Lije los orificios hasta que

queden lisos Gabinete de metalGabinete de madera Suplementos para barrera contra la humedad/madera Barrera contra la humedadInstalación de suplementos para madera

INSTRUCCIONES DE INSTALACIÓN35

Pisos falsos: Si el piso de la cocina es más alto que el piso de la abertura del gabinete, por ejemplo, si las baldosas del piso de la cocina no se extienden hasta el interior de la abertura del gabinete, añada suplementos según sea necesario en la zona que se muestra para elevar la lavavajillas hasta 34" (864 mm) debajo de la barra de cocina. NOTA: Los suplementos se deben sujetar al piso con firmeza para evitar el movimiento cuando la lavavajillas esté en uso. Recorte la manta aislante a lo largo de la línea de puntos para una altura de abertura de gabinete de 33

" (851 mm). Para otras alturas de gabinete, no la recorte.

– Para un cable directo, continúe con el paso 7 – Para un cable de alimentación, espere al paso 22 Para la instalación con cable directo, disponga el cable como se indica.

5. Pisos falsos: añada suplementos

6. Instalación en una abertura

7. Cable directo: paso del cable

Dirija el cable desde el suministro de energía a través del orificio en el gabinete (el cable se debe extender hacia el lado derecho frontal de la abertura del gabinete). Pegue el cable al piso con cinta adhesiva en la zona indicada. Esto evitará que se mueva al colocar la lavavajillas dentro de la abertura del gabinete. NOTAS: ■ Si se retira una lavavajillas anterior con cable de alimentación, debe conectar dicho cable a la lavavajillas nueva. ■ La conexión directa de los cables a la lavavajillas no se hará hasta que llegue al paso 49.

PREPARACIÓN DE LA LAVAVAJILLAS

Consejo útil: Coloque un cartón debajo de la lavavajillas y no lo quite hasta que quede instalada en la abertura del gabinete para no dañar el revestimiento del piso. Con la ayuda de dos o más personas, sujete los lados del marco de la puerta de la lavavajillas y apoye la lavavajillas sobre su parte posterior. Peligro de Vuelco No use la lavavajillas antes de estar completamente instalada. No se apoye en la puerta abierta. No seguir estas instrucciones puede ocasionar heridas serias o cortaduras. ADVERTENCIA ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar la lavavajillas. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

8. Coloque la lavavajillas sobre

su lado posterior36 No utilice el panel de la puerta como mesa de trabajo sin antes cubrirlo con una toalla para no rayarlo. NOTA: Para algunos modelos, cuando la lavavajillas esté apoyada sobre su parte trasera, tire del asa de la puerta para retirarla del panel de acceso.

RETIRE EL PANEL DE ACCESO

– Para paneles de acceso de plástico, continúe con el paso 9 – Para paneles de acceso metálicos, continúe con el paso 10 Utilice un destornillador plano para girar los elementos de sujeción de plástico

de giro hacia la izquierda para soltarlos. Quite el panel. No quite la hoja técnica del panel de acceso. Vaya al paso 11. Utilice una llave de tuercas de

” (6 mm) o un destornillador Phillips para retirar los dos tornillos que fijan el panel de acceso a la lavavajillas. No quite la hoja técnica del panel de acceso.

9. Panel de plástico

giro No asegurado Asegurado

Determine la altura de la abertura del gabinete del lado inferior de la barra de cocina al piso donde se va a instalar la lavavajillas. Asegúrese de medir desde el punto más bajo del lado inferior de la barra de cocina y desde el punto más elevado del piso. Ajuste las patas niveladoras frontales y posteriores a la misma altura.

11. Mida la abertura del gabinete

Cuadro de ajuste de la altura de la lavavajillas Altura de la abertura del gabinete Altura A de las patas delanteras Altura B de las patas posteriores

" (9,8 mm) Quite las patas y los separadores. 34" (864 mm)

" (860 mm), se pueden retirar los separadores y las patas niveladoras posteriores para obtener un huelgo adicional. Esto permitirá que la lavavajillas encaje en una abertura de armario con una altura de 33

" (851 mm), pero será más difícil mover la lavavajillas. (Las medidas son aproximadas. Las patas niveladoras frontales y posteriores están prefijadas de fábrica para 34

" [876 mm].) Consulte el “Cuadro de ajuste de altura de la lavavajillas” para la altura de las patas niveladoras delanteras requeridas para la altura de la abertura del gabinete. Retire y deseche la cubierta de carril de plástico a cada lado del marco de la lavavajillas. Para retirar la cubierta de carril de plástico, empuje hacia arriba y hacia atrás para desengancharla del marco de la lavavajillas.

12. Ajuste las las patas niveladoras

13. Retire la cubierta de carril de

plástico (solo en ciertos modelos) Cubierta de carril de plástico Cubierta de carril de plástico CONEXIÓN DE LA TUBERÍA DE AGUA

A LA VÁLVULA DE LLENADO

– Para una tubería de cobre, continúe con el paso 14 – Para una tubería flexible, continúe con el paso 16 Si se utiliza una tubería de cobre, determine la longitud total de la tubería de cobre necesaria para llegar al suministro de agua, corte a la longitud necesaria y conecte con racores de compresión. Solo tubería de cobre: Coloque la tubería en el codo de 90° hasta donde sea posible. (La tubería de cobre se dobla y se retuerce con facilidad.) Deslice la tuerca y la férula hacia delante y comience a enroscar la tuerca en las roscas del codo. NOTA: Para evitar vibraciones durante el funcionamiento, disponga la tubería de suministro de agua de modo que no toque la base, el marco o el motor de la lavavajillas; vaya al paso 17.

14. Tubería de agua de cobre

15. Deslice la tuerca y la férula sobre la

tubería (solo para tubería de cobre) Tuerca Férula38 Tubería trenzada flexible: Compruebe que la tubería trenzada flexible posea la longitud suficiente. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. Utilice un racor de manguera con conexión de compresión

" (19 mm) con un codo de 90°. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. Conecte el racor de compresión de

" (9,5 mm) del racor acodado de 90° a la tubería de suministro de agua. Fíjelo orientando hacia arriba la conexión de

" (19 mm) como se indica más arriba. CONEXIÓN DE LA MANGUERA DE LLENADO

A LA VÁLVULA DE LLENADO

Compruebe que la arandela de goma esté encajada debidamente en el conector. Deslice el racor de

" (19 mm) del codo de 90° hacia la válvula y apriete a mano para no dañar la rosca. Apriete a mano hasta que el acoplamiento quede ajustado. Utilice alicates para comprobar que el acoplamiento está apretado. Puede que sea necesario entre

giro adicional para sellar la junta de goma. Pase la manguera de llenado por el lado izquierdo trasero de la unidad.

17. Añada un codo de 90° a la tubería

de suministro de agua

con los conectores a compresión. ■ No apriete en exceso; puede dañar el acoplamiento. CONEXIÓN DE LA MANGUERA DE DESAGÜE Coloque una toalla bajo la manguera de desagüe para absorber el agua que pueda haber en su interior. Coloque la abrazadera pequeña (verde) para manguera de desagüe en el extremo pequeño de la manguera de desagüe. Empuje la manguera de desagüe nueva hacia el interior del conector de goma de manguera de desagüe hasta el tope de la manguera de desagüe. Utilice alicates para abrir mediante presión la abrazadera pequeña de la manguera de desagüe y deslice al conector entre los topes. NOTA: Pase la manguera de desagüe por la parte trasera de la lavavajillas.v

TEFLON es una marca registrada de Chemours..

19. Conexión de la manguera

de desagüe Tope Tope Tope de la manguera de desagüe Manguera de desagüe Conector de manguera de desagüe de goma Abrazadera pequeña

20. Deslice la abrazadera sobre

desagüe Conector de manguera de desagüe de goma Abrazadera pequeña

21. Posición final de la abrazadera

de la manguera Tope Tope Tope de la manguera de desagüe Manguera de desagüe Conector de manguera de desagüe de goma Abrazadera pequeña39 CONEXIÓN DEL CABLE DE ALIMENTACIÓN NOTA: Si se retira una lavavajillas anterior con cable de alimentación, debe conectar dicho cable a la lavavajillas nueva. Quite la cubierta de la caja de terminales con una llave de cubo de cabeza hexagonal de

. Guárdela para usarla más tarde. Instale un protector de cables con certificación UL/ homologación CSA. Cerciórese de que las cabezas de los tornillos estén orientadas hacia la izquierda cuando apriete la tuerca del conducto. Se proporciona un protector de cables con el kit de cable de suministro eléctrico. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles y pedidos de pieza. Disponga el cable de forma que no toque el motor o la parte inferior de la tina de la lavavajillas. Tire del cable a través del protector de cables en la caja de terminales. NOTA: Se permite un máximo de 2 conductores de cable de alimentación eléctrica (tamaño máximo: 12 AWG) y 1 conductor de conexión a tierra en la caja de terminales.

24. Cable de alimentación: dirija el

cable a la caja de terminales Retire el tornillo del conector a tierra y páselo a través de la anilla de terminal del cable a tierra verde del cable de alimentación. Vuelva a colocar el tornillo del conector a tierra y apriételo. Seleccione conectores de torsión con certificación UL/ homologación CSA del tamaño adecuado. Consulte la sección “Herramientas y piezas” en el frente de la guía para los detalles de piezas. Conecte los cables, negro con negro y blanco con blanco, mediante los conectores de torsión. NOTA: No enrosque el cable trenzado previamente. Gire el conector de torsión. Tire con suavidad de los cables para comprobar que estén firmes. ADVERTENCIA Peligro de Choque Eléctrico Conecte a tierra la lavavajillas. Conecte el alambre de conexión a tierra al conector verde de conexión a tierra en la caja de terminales. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

25. Cable de alimentación: conecte

el cable a tierra Cable a tierra Cable a tierra

26. Cable de alimentación: conecte

los cables restantes40 Apriete los tornillos del protector de cables para asegurar el cable. Coloque los cables dentro de la caja de terminales. Inserte las lengüetas en el lado izquierdo de la cubierta. Asegúrese de que los cables estén bien introducidos en la caja y que no queden apretados por la cubierta. Asegure la cubierta de la caja de terminales con una llave de cubo de cabeza hexagonal de

y con el tornillo que se retiró en el paso 22. Si se suministró el cable de alimentación con el modelo, quite primero la faja de amarre más cercana al enchufe para maximizar la longitud del cable. No quite ninguna otra faja de amarre. NOTA: Pase el cable de alimentación por la parte trasera de la lavavajillas; no enchufe el cable a una toma hasta que se le indique. Configuración del cableado Cable de suministro eléctrico:blanconegrohilo de puesta a tierraCable de la caja de terminales:blanconegroconector de puesta a tierra

27. Cable de alimentación: asegure

el cable en el protector de cables

28. Cable de alimentación: vuelva a

instalar la cubierta y los cables de la caja de terminales INSTALACIÓN DEL ASA DE LA PUERTA (PARA ALGUNOS MODELOS) IMPORTANTE: No raye el panel delantero durante este procedimiento. Si el panel de puerta tiene una película de protección, despéguela más allá del punto de los espárragos del asa antes de instalar el asa. La instalación del asa es más sencilla cuando la unidad está tumbada. Retire el asa de la puerta y la llave hexagonal del embalaje. Los tornillos de ajuste ya están instalados en el asa. Coloque el asa sobre los espárragos de montaje con los tornillos de ajuste orientados hacia abajo. Empuje con firmeza el asa de la puerta contra la puerta. Inserte el extremo corto de la llave hexagonal en los tornillos de ajuste. Apriete los tornillos de ajuste

giro adicional tras apretarlos. Conserve la llave hexagonal con las instrucciones de instalación.

COLOQUE LA LAVAVAJILLAS EN

EL GABINETE Con la ayuda de 2 o más personas, ponga la lavavajillas en posición vertical. NOTA: No instale la placa de protección hasta que se le indique.

29. Instalación del asa de la puerta

Asa Espárrago de montajeTornillo de ajuste (en la base del asa)Llave hexagonal ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar la lavavajillas. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

30. Ponga la lavavajillas de pie41

IMPORTANTE: Si se han retirado las ruedas, proteja el piso al desplazar la lavavajillas. Introduzca lentamente la lavavajillas por completo en la abertura del gabinete. No retuerza ni apriete la tubería de agua, la manguera de desagüe, el cable de alimentación o el cable directo entre la lavavajillas y el gabinete. Quite el cartón que está debajo de la lavavajillas. Es correcto que la lavavajillas encaje de forma ajustada en la abertura del gabinete. No quite la manta aislante, ya que reduce el nivel de sonido. NOTA: Pase el suministro de agua, la manguera de desagüe y el cable de alimentación por la parte trasera de la lavavajillas. Pase los elementos a través de los orificios en el gabinete y tire para tensarlos mientras se introduce la lavavajillas en el gabinete. Si se utiliza un cable de alimentación, asegúrese de pasar el extremo por el orificio en la parte recortada antes de deslizar la lavavajillas en la abertura del gabinete. NOTA: Compruebe que la manta aislante esté fijada a las esquinas izquierda y derecha trasera antes de empujar a la abertura del gabinete para evitar que la manta se pliegue en un gabinete estrecho.

31. Mueva la lavavajillas cerca

de la abertura del gabinete Tubería de aguaManguera de desagüeCable

32. Pase el cable de alimentación

33. Fije la manta aislante

Manta aislanteFije la manta NOTA: Deje que la unidad sobresalga unas 6" (152 mm) del gabinete para instalar los soportes de anclaje y ajustar la tensión de la puerta si es necesario. NOTA: tire de los elementos de suministro para tensarlos mientras se introduce la lavavajillas en la abertura del gabinete para evitar dobleces. SELECCIÓN DEL MÉTODO DE SUJECIÓN DE ANCLAJE IMPORTANTE: La fijación de la lavavajillas al gabinete debe ser uno de los últimos pasos. Prepare la lavavajillas para este proceso fijando a la lavavajillas los 2 soportes que se encuentran en la bolsa de piezas. – Para barras de cocina de madera, laminados o superficie similar, realice la Sujeción a la barra de cocina del paso 36 – Para barras de cocina de mármol, granito u otra superficie sólida, realice la Sujeción lateral del paso 37 NOTA: Si el huelgo entre la parte superior de la puerta y la parte inferior de la barra de cocina es estrecho (inferior a

" [6,35 mm]), se recomienda realizar la Sujeción lateral para no arañar la interfaz del usuario o consola con los tornillos de anclaje.

34. Introduzca la lavavajillas en la

abertura del gabinete dejando que sobresalga 6" (152 mm) 6" (152 mm)

35. Tire del cableado flojo de

la lavavajillas42 Sujeción a la barra de cocina: Retire los soportes del paquete e insértelos en las ranuras abiertas de la parte superior izquierda y derecha del collar de la lavavajillas como se indica. Vaya al paso 41. Utilice alicates para doblar/torcer la lengüeta y bloquear los soportes en su posición. Sujeción lateral: Utilice alicates para separar el extremo del soporte a lo largo de la línea marcada.

36. Inserte el soporte

Las lengüetas deben estar orientadas hacia la derecha. Doble la lengüeta

37. Separe el extremo de la lengüeta

Score line for plastic tub models Score line for plastic tub models Score line for plastic tub models Línea de marcado para modelos con tina de acero inoxidable Línea de marcado para modelos con tina de plástico Empuje el soporte en la ranura del lado de la lavavajillas y doble la lengüeta hacia dentro y hacia el lado de la lavavajillas para mantener el soporte en su lugar. Repita este paso para el otro lado de la lavavajillas. NOTA: Instale suplementos de madera en el interior del gabinete si el huelgo entre los lados del gabinete y de la lavavajillas es superior a

" (13 mm) en cada lado. NOTA: No fije la lavavajillas; esto se hará más tarde. VERIFICACIÓN FINAL DE LA INSTALACIÓN Si la puerta se cierra demasiado rápido, disminuya la tensión del resorte moviendo el extremo del mismo hacia la parte frontal de la lavavajillas. NOTA: Los resortes deberán estar en las mismas ranuras que hay del lado izquierdo y derecho.

38. Instalación del soporte

39. Abra y cierre la puerta

40. Se cierra demasiado rápido:

disminuya la tensión del resorte43 Consejo útil: Levante la parte frontal de la lavavajillas para separarla del piso y ajustar las patas frontales. En algunas instalaciones, puede ser más sencillo ajustar la pata delantera con una llave de tubo de

" o con una llave ajustable. Si el huelgo entre la parte superior de la puerta y la parte inferior de la barra de cocina es estrecho (inferior a

" [6,35 mm]), se recomienda realizar la sujeción lateral para no arañar la interfaz del usuario o consola. Coloque el nivel contra la abertura superior frontal de la tina. Compruebe que la lavavajillas esté nivelada a cada lado. Si la lavavajillas no está nivelada, ajuste las patas delanteras hacia arriba o hacia abajo hasta que la lavavajillas esté nivelada. Patas niveladoras Método optativoMétodo preferido

44. Compruebe la nivelación de

lado a lado y ajuste las patas si es necesario Si la puerta se cae al abrirla, aumente la tensión del resorte moviendo el extremo del mismo hacia la parte posterior de la lavavajillas. NOTA: Los resortes deberán estar en las mismas ranuras que hay del lado izquierdo y derecho. Alinee la parte frontal del panel de la puerta de la lavavajillas con la parte frontal de las puertas del gabinete. Tal vez necesite ajustar el alineamiento para que quede pareja con los armarios. Revise que las patas niveladoras estén firmes contra el piso. Cierre y trabe la puerta y coloque el nivel contra el panel frontal. Verifique que la lavavajillas esté centrada de frente hacia atrás en la abertura. Si es necesario, ajuste la pata niveladora hasta que la lavavajillas esté en posición vertical. Repita el procedimiento para el otro lado de la lavavajillas.

41. La puerta se cae al abrirla: aumente

la tensión del resorte

42. Alinee la parte frontal de la

lavavajillas con la parte frontal de las puertas del gabinete

43. Compruebe la verticalidad y ajuste

las patas si es necesario44 FIJACIÓN DE LA LAVAVAJILLAS A LA

ABERTURA DEL GABINETE

Compruebe que la lavavajillas sigue nivelada de frente hacia atrás y de lado a lado en la abertura del gabinete. Abra la puerta de la lavavajillas y coloque una toalla sobre el conjunto de la bomba y el brazo rociador de la puerta de la lavavajillas. Esto evitará que los tornillos caigan en la zona de la bomba al fijar la lavavajillas al mostrador o al gabinete. Abra la puerta de la lavavajillas como preparativo para fijar la lavavajillas a la barra de cocina o al lado del gabinete. NOTAS: ■ La lavavajillas se debe fijar para que no se mueva al abrir o cerrar la puerta. ■ No deje que los tornillos caigan al fondo de la lavavajillas. ■ Localice los soportes instalados en la sección “Selección de método de fijación de anclaje”, bien en la parte superior o a los lados de la lavavajillas. ■ Para el anclaje a la barra de cocina: fije la lavavajillas a la barra de cocina con dos tornillos Phillips n.° 10 x

(proporcionados). ■ Para el anclaje lateral: taladre orificios de guía en el gabinete para no agrietar la madera. Fije la lavavajillas al gabinete con dos tornillos Phillips n.° 10 x

(proporcionados). Retire el estante superior para facilitar el acceso. Consulte las instrucciones en la Guía de uso y cuidados para retirar el estante superior si es necesario.

45. Compruebe otra vez el alineamiento

de la lavavajillas con la abertura del gabinete

46. Fije la lavavajillas

Atornille al gabinete lateral IMPORTANTE: Compruebe que la parte superior de la puerta no haga contacto con los tornillos, los soportes o la barra de cocina. En caso contrario, ajuste las patas de nivelado o utilice la opción de fijación lateral. Abra la puerta y compruebe que el espacio entre la abertura del gabinete de la lavavajillas y la tina sea igual en ambos lados. Si los espacios no son iguales, afloje los tornillos del soporte y mueva la tina. Apriete los tornillos del soporte.

47. Compruebe el huelgo de la puerta

48. Compruebe el huelgo interior45

CONEXIÓN POR CABLE DIRECTO

Quite la cubierta de la caja de terminales con una llave de cubo de cabeza hexagonal de

. Guárdela para usarla más tarde. Instale un protector de cables con certificación UL/ homologación CSA. Consulte la sección “Herramientas y piezas” en el frente de la guía para los detalles y pedidos de piezas. Dirija el cable de manera que no toque el motor de la lavavajillas ni la parte inferior de la tina. Jale el cable a través del protector de cables que está en la lista de UL o aprobado por CSA dentro de la caja de terminales. El protector de cables no se suministra con la lavavajillas. El propietario deberá comprar un protector de cables con tornillo de

Seleccione conectores de rosca que estén en la lista de UL o aprobados por CSA (no incluidos) clasificados para conectar el cableado de la casa al cableado de calibre 16 de la lavavajillas.

49. Quite la cubierta de la caja

51. Dirija el cable dentro de la caja

de terminales Forme un gancho en forma de “U” con el cable a tierra pelado. Enrolle el cable pelado en forma de gancho en sentido horario alrededor del tornillo del conector de puesta a tierra y debajo de la arandela. Apriete el conector a tierra con firmeza. Seleccione conectores de torsión con certificación UL/ homologación CSA del tamaño adecuado. Consulte la sección “Herramientas y piezas” al principio de la guía para los detalles de pieza. Conecte los cables, negro con negro y blanco con blanco, mediante los conectores de torsión. NOTA: No enrosque el cable trenzado previamente. Gire el conector de torsión. Tire con suavidad de los cables para comprobar que están firmes. ADVERTENCIA Peligro de Choque Eléctrico Conecte a tierra la lavavajillas. Conecte el alambre de conexión a tierra al conector verde de conexión a tierra en la caja de terminales. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

52. Cable directo: conecte el cable

a tierra Cable a tierra Tornillo de puesta a tierra

53. Cable directo: conecte los cables

restantes46 Apriete los tornillos del protector de cables para asegurar el cable. Coloque los cables dentro de la caja de terminales. Inserte las lengüetas en el lado izquierdo de la cubierta. Cerciórese de que los alambres estén dentro de la caja. Cierre la cubierta asegurándose de no pellizcar los cables. Para asegurar la cubierta, use un aprietatuercas de

y el tornillo que se quitó previamente. Configuración del cableado Cable de suministro eléctrico: blanco negro hilo de puesta a tierra Cable de la caja de terminales: blanco negro conector de puesta a tierra Cable de suministro eléctrico: blanco negro hilo de puesta a tierra Cable de la caja de terminales: blanco negro conector de puesta a tierra

54. Cable directo: asegure el cable

en el protector de cables

55. Cable directo: vuelva a instalar

la cubierta y los cables de la caja de terminales CONEXIÓN DE LA TUBERÍA DE AGUA A LA VÁLVULA DE CIERRE DE LA CASA NOTA: Si se utiliza una manguera trenzada flexible, sustituya la manguera de entrada después de 5 años para reducir el riesgo de fallas; apunte las fechas de instalación o sustitución en la manguera para su consulta en el futuro. Fije la tubería de suministro de agua (tubería de cobre o tubería trenzada flexible de suministro de agua) a la tubería de suministro de agua caliente mediante una conexión que cumpla con los códigos y ordenanzas locales. El suministro de agua a la lavavajillas deberá tener una válvula de cierre manual ubicada debajo del lavadero. CONEXIÓN DE LA MANGUERA DE DESAGÜE IMPORTANTE: La conexión de la manguera de desagüe del colector de residuos o del tubo de residuos en “T” se debe realizar antes de la purga de aire y como mínimo a 20" (508 mm) sobre el piso donde se instalará la lavavajillas. Consejo útil: Para reducir la vibración de la manguera, manténgala lejos del piso.

56. Fije la tubería de suministro de agua

57. Conexión de la manguera

de desagüe Conecte la manguera de desagüe al tubo de residuos en “T” o al colector de residuos mediante una de las siguientes opciones: ■ Opción A: Colector de residuos, sin purga de aire ■ Opción B: Sin colector de residuos, sin purga de aire ■ Opción C: Colector de residuos, con purga de aire ■ Opción D: Sin colector de residuos, con purga de aire47 Consejo útil: Retire el tapón de knockout del colector de residuos.

1. Golpee el tapón del colector de residuos

con un martillo y un destornillador.

entrada del colector de residuos con una abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición. Opción A: colector de residuos, sin purga de aire Abrazadera grande de manguera de desagüe Manguera de desagüe Sifón de desagüe Entrada del colector de residuos

manguera de desagüe al tubo de residuos en “T” y córtela si es necesario. NOTA: No corte la sección en relieve.

2. Sujete el extremo de goma de la

manguera de desagüe al tubo de residuos en “T” con una abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición. Si se recortó la manguera de desagüe, utilice una abrazadera de tipo tornillo de 1

" a 2" (38 mm a 50 mm (no proporcionada). Opción B: sin colector de residuos, sin purga de aire Abrazadera grande de manguera de desagüe Manguera de desagüe Sifón de desagüe Tubo de residuos en “T”

Consejo útil: Retire el tapón de knockout del colector de residuos.

1. Golpee el tapón del colector

de residuos con un martillo y un destornillador.

manguera de desagüe a la purga de aire y recorte si es necesario. NOTA: No corte la sección en relieve.

4. Sujete la manguera de desagüe a

la purga de aire con la abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición. Si se recortó la manguera de desagüe, utilice una abrazadera de tipo tornillo de 1

5. Use una manguera de goma (no provista)

con las abrazaderas tipo tornillo (no provistas) para conectarlas desde la purga de aire hasta la entrada del recipiente de desechos. Opción C: colector de residuos, con purga de aire Abrazadera grande de manguera de desagüe Manguera de desagüe Abrazaderas de tipo tornillo Purga de aire Conector de manguera de goma Sifón de desagüe Entrada del colector de residuos

manguera de desagüe a la purga de aire y recorte si es necesario. NOTA: No corte la sección en relieve.

2. Sujete la manguera de desagüe a

la purga de aire con la abrazadera grande de manguera de desagüe (proporcionada). Utilice alicates para abrir la abrazadera y moverla hacia su posición. Si se recortó la manguera de desagüe, utilice una abrazadera de tipo tornillo de 1

proporcionada) con las abrazaderas de tipo tornillo (no proporcionadas) para conectarlas desde el tubo de residuos en “T” hasta la purga de aire. Opción D: sin colector de residuos, con purga de aire Abrazadera grande de manguera de desagüe Manguera de desagüe Abrazaderas de tipo tornillo Purga de aire Conector de manguera de goma Sifón de desagüe Tubo de residuos en “T”

FINALIZACIÓN DE LA INSTALACIÓN

Compruebe que el cable de suministro eléctrico no entra en contacto con el motor o con la parte inferior de la tina de la lavavajillas. Conecte a una toma de 3 terminales con conexión a tierra. NOTA: Con el panel de acceso retirado, ponga la lavavajillas en marcha y deje que complete el ciclo de lavado más corto. Después de los 2 primeros minutos, desbloquee la puerta, espere 5 segundos y luego ábrala. Compruebe si hay agua en la parte inferior de la tina de la lavavajillas. Compruebe que la lavavajillas funcione de forma adecuada.

58. Cable de suministro eléctrico:

enchufe a una toma de 3 terminales con conexión a tierra

59. Reconecte el suministro de energía

Reconecte el suministro de energía en la caja de fusibles o la caja de cortacircuitos.

INSTALACIÓN DEL PANEL DE ACCESO

– Para plástico: continúe con el Paso 60 – Para metal: continúe con el Paso 63 Panel de plástico: Coloque el panel de acceso de plástico contra la pata de la lavavajillas. Compruebe que el aislamiento no interfiera con el conjunto de flotación. Compruebe que el borde inferior del panel de acceso esté en contacto con el piso. Ajústelo si es necesario. Con un destornillador plano, gire los elementos de sujeción

hacia la derecha para fijarlos en su lugar. La ranura de los elementos de sujeción estará completamente vertical cuando se asegure correctamente. Vaya al paso 65.

60. Vuelva a instalar el panel de acceso

y los elementos de sujeción Aislamiento (para algunos modelos)

61. Compruebe el borde del panel

62. Apriete los elementos de sujeción

giro No asegurado Asegurado

giro50 Panel de metal: Coloque el panel contra las patas de la lavavajillas. Use un destornillador Phillips o un aprietatuercas de

" para volver a instalar los tornillos a través de los orificios en el panel de acceso. Compruebe que el borde inferior del panel de acceso esté en contacto con el piso. Ajústelo si es necesario. Apriete los tornillos del panel de acceso.

64. Compruebe el borde del

COMPROBACIÓN DEL FUNCIONAMIENTO

■ Consulte el Guía del usuario de la lavavajillas proporcionado con la lavavajillas. ■ Compruebe que se hayan instalado todas las piezas y que no se ha omitido ningún paso. Compruebe que tiene todas las herramientas que utilizó. Si la lavavajillas no funciona de forma adecuada, desconecte el suministro de energía o desenchufe la lavavajillas y consulte la sección “Funcionamiento inadecuado de la lavavajillas”. FUNCIONAMIENTO INADECUADO

Pruebe primero las soluciones aquí sugeridas y posiblemente se evite el costo de una visita de servicio técnico. ■ ¿Se ha disparado el cortacircuitos o se ha quemado el fusible de la casa? ■ ¿Se ha cerrado y bloqueado bien la puerta? ■ ¿Se ha seleccionado correctamente el ciclo para poner en marcha la lavavajillas? ■ ¿Está abierta la llave del agua? Si no funciona ninguna de estas soluciones, consulte la Guía del usuario para obtener la información de contacto del servicio técnico. CONSEJOS ADICIONALES El lavado tomará más tiempo. Su nueva lavavajillas tardará un promedio de 2 a 5 horas por carga, pero utiliza un 40 % menos de electricidad que modelos anteriores. Su lavavajillas se ha diseñado con un motor de bajo voltaje y de bajo consumo de energía; por ello, lava durante períodos más prolongados para garantizar una limpieza excepcional. Algunos modelos están equipados con un sensor de agua óptico, de modo que el primer ciclo funcionará por más tiempo para calibrar el sensor óptico. La selección de ciertas opciones puede aumentar la duración del ciclo a más de 3,5 horas. El agente de enjuague es esencial para lograr buenos resultados en el secado: esta lavavajillas se ha diseñado para usarse con un agente de enjuague para obtener un buen secado y para limitar la acumulación de depósitos de agua dura. Las lavavajillas eficientes utilizan menos agua y energía, y por ello dependen de la acción de difusión del agente de enjuague para realizar un buen secado. Es posible que la luz de Start/Resume (Inicio/Reanudar) parpadee: Al presionar Start/Resume (Inicio/Reanudar), asegúrese de cerrar la puerta antes de 3 segundos. Si no cierra la puerta antes de 3 segundos, la luz de Start/Resume (Inicio/Reanudar) parpadeará hasta que la presione nuevamente. (También debe hacer esto al añadir vajilla durante un ciclo.)51
