MANUAL DE USUARIO WHI921E1XGBUK GORENJE

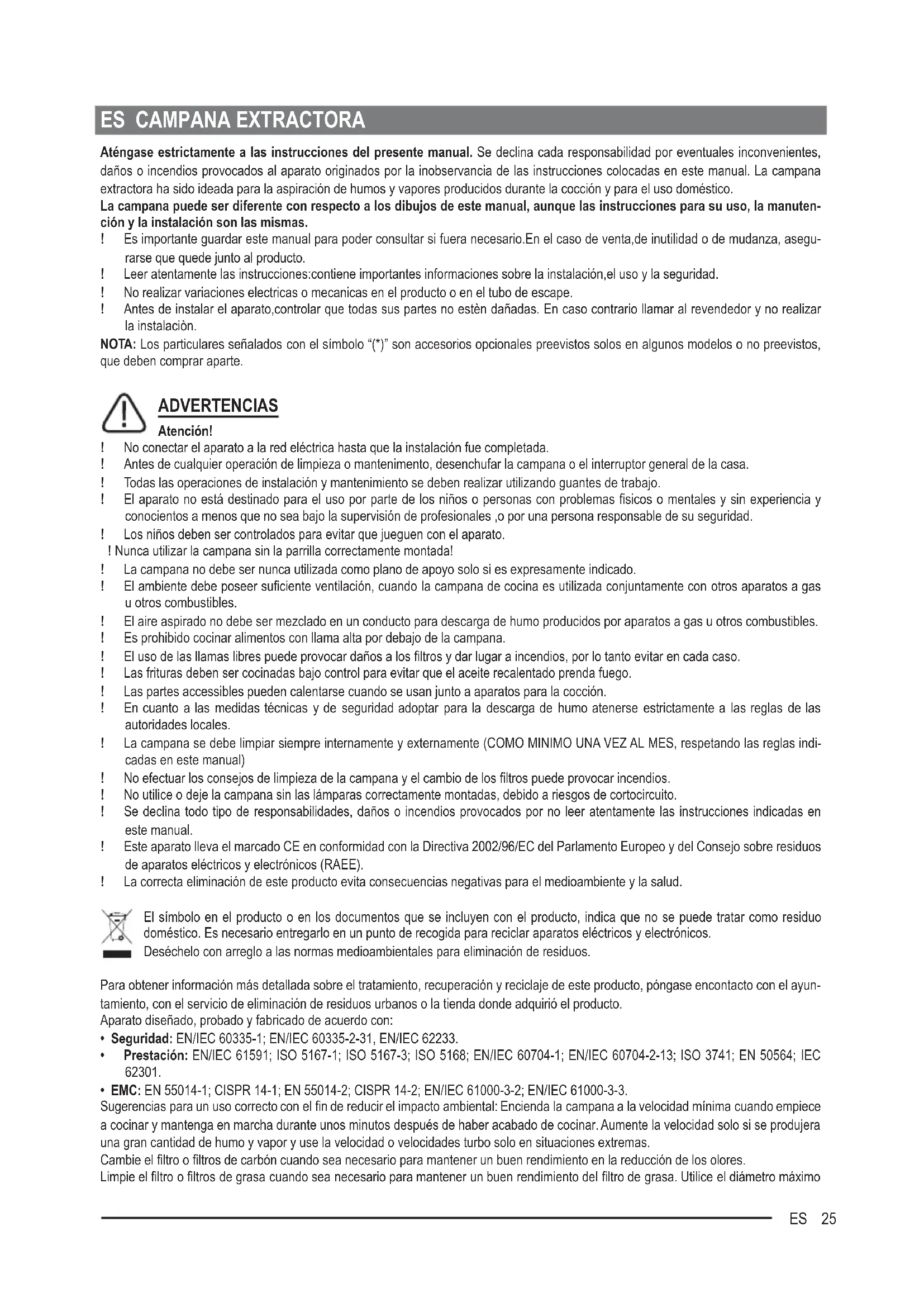

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manuten- ción y la instalación son las mismas. ! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegu- rarse que quede junto al producto. ! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad. ! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. ! Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalaciòn. NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte. ADVERTENCIAS Atención! ! No conectar el aparato a la red eléctrica hasta que la instalación fue completada. ! Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa. ! Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo. ! El aparato no está destinado para el uso por parte de los niños o personas con problemas sicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales ,o por una persona responsable de su seguridad. ! Los niños deben ser controlados para evitar que jueguen con el aparato. ! Nunca utilizar la campana sin la parrilla correctamente montada! ! La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado. ! El ambiente debe poseer suciente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles. ! El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles. ! Es prohibido cocinar alimentos con llama alta por debajo de la campana. ! El uso de las llamas libres puede provocar daños a los ltros y dar lugar a incendios, por lo tanto evitar en cada caso. ! Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego. ! Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción. ! En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales. ! La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indi- cadas en este manual) ! No efectuar los consejos de limpieza de la campana y el cambio de los ltros puede provocar incendios. ! No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito. ! Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual. ! Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). ! La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase encontacto con el ayun- tamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Aparato diseñado, probado y fabricado de acuerdo con:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el n de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el ltro o ltros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el ltro o ltros de grasa cuando sea necesario para mantener un buen rendimiento del ltro de grasa. Utilice el diámetro máximo26 ES del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido. ADVERTENCIA! La falta de instalación de tornillos y elementos de jación de acuerdo con estas instrucciones podría comportar riesgos de naturaleza eléctrica. UTILIZACIÓN La campana està diseñada para ser utilizada tanto en la forma de extracciòn como para la forma ltrante de interior. Versión aspirante El vapor viene evacuado hacia el externo a traves de un tubo de escape introducido en el laro de sujeccion que se encuntra arriba de la campana. El diametro del tubo de escape debe ser igual al diametro del aro de sujección. En la parte horizontal, el tubo debe tener una ligera inclinación hacia el alto Conectar la campana en los tubos y en los oricios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme). El uso de tubos u oricios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido. Se declina cada responsabilidad. ! Utilice un conducto cuya longitud sea la mínima indispensable. ! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°). ! Evite los cambios drásticos en la sección del conducto ! Utilice un conducto cuyo interior sea lo más liso posible. ! El material del conducto debe estar aprobado de conformidad con las normativas. Versiónltrante Se debe utilizar un ltro de carbón activo, disponible del vuestro proveedor.El aire aspirado viene reciclado antes de expulsarlo en el ambiente a través de la parrilla superior. INSTALACIÓN La distancia mínima entre la supercie de cocción y la parte más baja de la campana no debe ser inferior a 55cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especican una distancia mayor, hay que tenerlo en conside- ración. Conexión eléctrica La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana.Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instala- ción. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación. Atención! Antes de reconectar el circuito de la campana a la red y de vericar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente. La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica. Montaje Producto con peso excesivo; la campana extractora ha de ser transportada e instalada por dos o más personas. Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalación escogida.

• Quitar el/los ltro/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión ltrante.

• Vericar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados (como por ejemplo bolsas con tornillos (*), garantias (*) etc,), eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y alrededor del área de instalación de la campana para tener una mejor accesi- bilidad a la / pared al/techo, donde será instalada la campana. De todas maneras, proteger los muebles y todas las partes necesarias para la instalación. Escoger una supercie plana y cubrirla con una protección donde apoyar las piezas metálicas.

• Vericar además que en la zona cerca de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe27ES eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios ( ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga). La campana está dotada con tacos de jación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calicado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo sucien- temente fuerte para sostener el peso de la campana. FUNCIONAMIENTO Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. WHI653S1XGB, WHI953S1XGB, WHI653S1XGW, WHI953S1XGW Para seleccionar las funciones de la campana presione sobre el símbolo. La función se activará cuando se suelte el símbolo. T1. Stand by (modo de espera) (el panel de control apagado - todas estas funciones deshabilitadas) ON/ (panel de control encendido) Nota: Después de un minuto de no utilización de la campana (aspiración y luces) ésta cambiará automáticamente a stand/by. T2. ON/OFF luces - Con las luces encendidas, deslizar el dedo sobre la línea Led SL1 hacia la derecha o hacia la izquierda respectivamente para aumentar o disminuir la intensidad de la luz. Nota: la luz se enciende en la última intensidad establecida antes del apagado. T3. ON/OFF Funzionamento automatico “AdaptTech”. La campana congura automáticamente la velocidad (potencia) de aspiración 2 para aumentarse si las condiciones ambientales detectadas por el sensor de la campana lo requieren. En ausencia de variaciones de las condiciones ambientales, después de 10 minutos (si la campana ya está en velocidad (potencia) de aspiración 1), la campana se apaga. Nota: Para garantizar un uso adecuado de esta función llevar a cabo antes el „Ajuste de los parámetros para la Operación Auto- mática” (véase la sección correspondiente). Nota: Durante la operación automática, si el usuario actúa sobre otras funciones que regulan la velocidad, la función auto-ventilación automática se desactiva. T4. ON/OFF Motor - Con el motor encendido, deslizar el dedo sobre la línea Led SL2 hacia la derecha o hacia la izquierda respectivamente para aumen- tar o disminuir la velocidad (potencia) de aspiración. Nota: el motor se enciende en la última velocidad (potencia) de aspiración establecida antes del apagado. T5. ON/OFF velocidad (potencia) de aspiración intensiva „POWER BOOST” (temporizada) Nota: Después de 5 minutos de funcionamiento la campana vuelve a su estado anterior. T6. ON/OFF velocidad (potencia) de aspiración intensiva „POWER BOOST x 2” (temporizada) Nota: Después de 5 minutos de funcionamiento la campana vuelve a su estado anterior. T7. ON/OFF modo de funcionamiento „ReFresh”. Cada 50 minutos de inactividad se enciende la velocidad (potencia) de aspiración 1 durante 10 minutos. T8. ON/OFF apagado retardado de la velocidad (potencia) de aspiración. Nota: Esta función está disponible para las velocidades que se pueden seleccionar pulsando el botón T4. Presionar una o más veces de seguido para seleccionar el tiempo de apagado programado que se desea establecer (10-20-30 minu- tos) T9. Indicadoryrestablecimientosaturacióndeltros El botón se enciende automáticamente con una luz ja cuando es necesario realizar el mantenimiento del ltro de grasas. El botón se enciende automáticamente con una luz parpadeante cuando es necesario realizar el mantenimiento del ltro de carbón. Después de realizar el mantenimiento, con la campana apagada y el botón activo, presionar el botón durante más de 3 segundos para realizar el restablecimiento del indicador de la saturación de los ltros; repetir si es necesario (por ejemplo en el caso en que los dos ltros se saturen). Activacióndelindicadordesaturacióndelltrodecarbón El indicador de saturación del ltro de carbón está normalmente desactivado. Para activarlo, proceder de la siguiente manera: Con la pantalla encendida (ON) y la aspiración apagada (OFF), presionar contemporáneamente los botones T8 y T9 durante más de tres segundos; el botón T9 se enciende a luz constante durante unos 5 segundos para indicar la activación exitosa. Para desactivarlo, repetir la operación; el botón T9 parpadeará durante unos 5 segundos para indicar la desactivación exitosa. T1 T2 T3 T4 T5 T6 T7 T8 T9 SL1 SL228 ES Los botones T8 y T9 no son visibles en esta etapa (en algunos modelos). Ellos son visibles sola- mente como se describe en la sección de operación del manual. La distancia aproximada del botón T8 de T7 es de 15 mm y la distancia del botón T9 de T8 es de 40 mm. Regulación de los parámetros para el Funcionamiento Automático Para garantizar un uso adecuado del funcionamiento automático llevar a cabo la „Calibración de la campana”. Calibración de la campana La pantalla encendida (ON) y la aspiración apagada (OFF), presionar el botón T3 durante 3 segundos. La velocidad (potencia) de aspiración 2 comienza a funcionar y el botón T3 parpadeará para indicar que se inició la calibración de la campana que tendrá una duración de unos 15 minutos aproximadamente. Nota: Para detener la calibración presionar el botón T3 durante 5 segundos; la calibración será invalidada y deberá ser repetida. WHI643A3XGB, WHI943A3XGB, WHI643A3B Para seleccionar las funciones de la campana presione sobre el símbolo. La función se activará cuando se suelte el símbolo. T1. Stand by (modo de espera) (el panel de control apagado - todas estas funciones deshabilitadas) ON/ (panel de control encendido) Nota: Después de un minuto de no utilización de la campana (aspiración y luces) ésta cambiará automáticamente a stand/by. T2. ON/OFF luces Sólo en algunos modelos (ver diagrama anterior): Presionar varias veces hasta seleccionar la intensidad de luz deseada: L1: luz baja L2: luz media L3: luz alta Presionar de nuevo para apagar las luces. T3. ON/OFF Funzionamento automatico “AdaptTech”. La campana congura automáticamente la velocidad (potencia) de aspiración 1 para aumentarse si las condiciones ambientales detectadas por el sensor de la campana lo requieren. En ausencia de variaciones de las condiciones ambientales, después de 10 minutos (si la campana ya está en velocidad (potencia) de aspiración 1), la campana se apaga. Nota: Para garantizar un uso adecuado de esta función llevar a cabo antes el „Ajuste de los parámetros para la Operación Auto- mática” (véase la sección correspondiente). Nota: Durante la operación automática, si el usuario actúa sobre otras funciones que regulan la velocidad, la función auto-ventilación automática se desactiva. T4. Selecciòn manual velocidad (potencia) de aspiraciòn: L4: velocidad (potencia) de aspiración 1 L5: velocidad (potencia) de aspiración 2 L6: velocidad (potencia) de aspiración 3 Presionar de nuevo para apagar la campana (OFF). Nota: La selección manual excluye cualquier otra función congurada relacionada con la aspiración. T5. ON/OFF velocidad (potencia) de aspiración intensiva „POWER BOOST” (temporizada) Nota: Después de 5 minutos de funcionamiento la campana vuelve a su estado anterior. T6*. (Sólo en algunos modelos) ON/OFF velocidad (potencia) de aspiración intensiva „POWER BOOST x 2” (temporizada) Nota: Después de 5 minutos de funcionamiento la campana vuelve a su estado anterior. T7. ON/OFF modo de funcionamiento „ReFresh”. Cada 50 minutos de inactividad se enciende la velocidad (potencia) de aspiración 1 durante 10 minutos. T8. ON/OFF apagado retardado de la velocidad (potencia) de aspiración (alrededor de 30 minutos) Nota: Esta función está disponible para las velocidades que se pueden seleccionar pulsando el botón T4. T9. Indicadoryrestablecimientosaturacióndeltros El botón se enciende automáticamente con una luz ja cuando es necesario realizar el mantenimiento del ltro de grasas. El botón se enciende automáticamente con una luz parpadeante cuando es necesario realizar el mantenimiento del ltro de carbón. Después de realizar el mantenimiento, con la campana apagada y el botón activo, presionar el botón durante más de 3 segundos para realizar el restablecimiento del indicador de la saturación de los ltros; repetir si es necesario (por ejemplo en el caso en que los dos ltros se saturen). T1 T2 T3 T4 T5 T6 T7 T8 T9 L1 L2 L3 L4 L5 L6 T7 T8 T9 15 mm 40 mm29ES Activacióndelindicadordesaturacióndelltrodecarbón El indicador de saturación del ltro de carbón está normalmente desactivado. Para activarlo, proceder de la siguiente manera: Con la pantalla encendida (ON) y la aspiración apagada (OFF), presionar contemporáneamente los botones T8 y T9 durante más de tres segundos; el botón T9 se enciende a luz constante durante unos 5 segundos para indicar la activación exitosa. Para desactivarlo, repetir la operación; el botón T9 parpadeará durante unos 5 segundos para indicar la desactivación exitosa. Los botones T8 y T9 no son visibles en esta etapa (en algunos modelos). Ellos son visibles sola- mente como se describe en la sección de operación del manual. La distancia aproximada del botón T8 de T7 es de 16 mm y la distancia del botón T9 de T8 es de 26 mm. Regulación de los parámetros para el Funcionamiento Automático Para garantizar un uso adecuado del funcionamiento automático llevar a cabo la „Calibración de la campana”. Calibración de la campana La pantalla encendida (ON) y la aspiración apagada (OFF), presionar el botón T3 durante 3 segundos. La velocidad (potencia) de aspiración 2 comienza a funcionar y el botón T3 parpadeará para indicar que se inició la calibración de la campana que tendrá una duración de unos 15 minutos aproximadamente. Nota: Para detener la calibración presionar el botón T3 durante 5 segundos; la calibración será invalidada y deberá ser repetida. WHI623E1XGB, WHI623E1XGW, WHI923E1XGW, WHI623E3B, WHI923E3B, WHI923E3XGB
