Tipo de producto	Campana decorativa
Marca	Gorenje
Modelo	IDTG9330X
Ancho	90 cm
Altura mínima	53 cm
Altura máxima	110 cm
Profundidad	48 cm
Peso neto	20 kg
Alimentación eléctrica	220-240 V / 50 Hz
Potencia de conexión	240 W
Número de velocidades	3 + intensivo
Nivel sonoro máx.	65 dB(A)
Caudal de aire máx.	680 m³/h
Tipo de iluminación	LED
Número de bombillas	2
Filtro de grasa	Aluminio lavable
Filtro de carbón	Opcional (ref. FHCZ044)
Tipo de control	Electrónico táctil
Clase energética	A+
Mantenimiento de los filtros	Filtros de grasa lavables cada 2 meses; filtro de carbón reemplazar cada 6 meses
Seguridad	Motor con protección térmica; parada diferida posible
Piezas de repuesto disponibles	Bombillas LED, filtros de grasa, filtros de carbón, mando a distancia (opcional)

Preguntas frecuentes - IDTG9330X GORENJE

¿Cómo instalar la campana Gorenje IDTG9330X?

La instalación debe ser realizada por un profesional cualificado. La campana se fija a la pared o debajo de un mueble a una altura mínima de 53 cm sobre la placa de cocción. Asegúrese de que la evacuación de aire cumple con las normativas locales.

¿Cuáles son los modos de funcionamiento disponibles?

La campana puede funcionar en modo evacuación (extracción al exterior) o en modo recirculación (con un filtro de carbón opcional). El cambio a modo recirculación requiere la compra del filtro de carbón FHCZ044.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa de aluminio se limpian en el lavavajillas o a mano con agua jabonosa. Lávelos cada 2 meses o tan pronto como se encienda el indicador de saturación. Séquelos bien antes de volver a colocarlos.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse aproximadamente cada 6 meses, o más a menudo si la campana se usa mucho. Este filtro no es lavable y se pide bajo la referencia FHCZ044.

¿Cómo cambiar una bombilla LED?

Las bombillas LED están integradas y no se pueden cambiar individualmente. En caso de avería, contacte al servicio postventa para reemplazar todo el módulo LED.

¿Por qué mi campana es ruidosa?

Un ruido anormal puede deberse a un filtro de grasa obstruido, un mal equilibrio del motor o una instalación inestable. Limpie los filtros y verifique que la campana esté bien fijada. Si el ruido persiste, contacte a un profesional.

¿Cómo usar la función intensivo?

La función intensivo se activa pulsando el botón dedicado (generalmente simbolizado por una estrella o un ventilador). Funciona durante 10 minutos a velocidad máxima y luego vuelve automáticamente al modo normal. Es ideal para eliminar rápidamente los olores.

¿Hay una función de parada diferida?

Sí, la campana Gorenje IDTG9330X tiene una función de parada diferida programable (10, 20 o 30 minutos) para seguir aspirando después de cocinar. Consulte el manual para el procedimiento exacto.

¿Cuál es la vida útil de los filtros de carbón?

La vida útil del filtro de carbón es de aproximadamente 6 meses en uso normal. El reemplazo regular garantiza un buen rendimiento de aspiración en modo recirculación.

¿Cómo restablecer el indicador de saturación de los filtros?

Después de limpiar o reemplazar el filtro, mantenga presionada la tecla de encendido/apagado durante aproximadamente 5 segundos para restablecer el indicador. La luz parpadeante se apagará.

MANUAL DE USUARIO IDTG9330X GORENJE

I CAPPA ASPIRANTE - Istruzioni per l'uso
DUNSTABZUGSHAUBE - Gebrauchsanweisung
E CAMPANA EXTRACTORA - Manual de utilización
F HOTTE DE CUISINE - Notice d'utilisation
GB COOKER HOOD - User instructions
NL AFZUIGKAP - Gebruiksaanwijzing
P COIFA ASPIRANTE - Manual do usuário

Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), filtrante (reciclaje del aire en el interior – Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

• Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista califi cado.
• Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica.
• Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

2. ¡Atención!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los fi Itros cuando la campana está en funcionamiento
B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo debajo de la campana
D) Evite dejar la llama libre porque puede dañar los fi Itros y constituye un riesgo de incendio
E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego
F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica.
G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos. Elimínelo siguiendo las normas locales para la eliminación de desechos. Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la ofi cina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

- Instalación eléctrica

Importante: Controle los datos de la placa que se encuentra en el interior del aparato:

- Si en la placa se encuentra el símbolo (☐) signifi ca que el aparato no debe ser conectado a tierra, por lo tanto siga las instrucciones indicadas para la clase de aislamiento II.

- Si en la placa NO se encuentra el símbolo (☐) siga las instrucciones correspondientes a la clase de aislamiento I.

Clase de aislamiento II

El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra.

El posición del enchufe debe ser de fácil acceso una vez instalado el aparato.

Si el aparato posee un cable sin enchufe, para conectarlo a la red eléctrica es necesario instalar entre el aparato y la red de suministro un interruptor omnipolar con una apertura mínima de 3 mm entre los contactos y las dimensiones adecuadas para la carga, conforme con las normas vigentes.

La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea.

AZUL = N neutro.

Clase de aislamiento I

Atención:

Este aparato pertenece a la clase I, por lo tanto debe conectarse a la toma de tierra. La conexión a la red eléctrica debe efectuarse como sigue:

MARRÓN = L línea

AZUL = N neutro

AMARILLO / VERDE = ⏻ tierra

El cable neutro debe conectarse al borne con el símbolo N mientras que el cable AMARILLO /VERDE, debe conectarse al borne cerca del símbolo de tierra.

Atención:

Durante la conexión eléctrica, controle que el enchufe de corriente posea la conexión a tierra.

Después del montaje de la campana de aspiración, controle que la posición del enchufe de alimentación eléctrica sea fácilmente accesible.

Si se conecta directamente a la red eléctrica es necesario interponer entre el aparato y la red un interruptor omnipolar con una abertura mínima de 3 mm entre los contactos, dimensionado con respecto a la carga y que cumpla con las normas vigentes.

- Si la placa de cocción que se utiliza es eléctrica, de gas o de inducción, la distancia mínima entre ésta y la parte más baja de la campana debe ser de por lo menos 65 cm.

Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.

Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los fi ltro/s antigrasa (Fig.16).

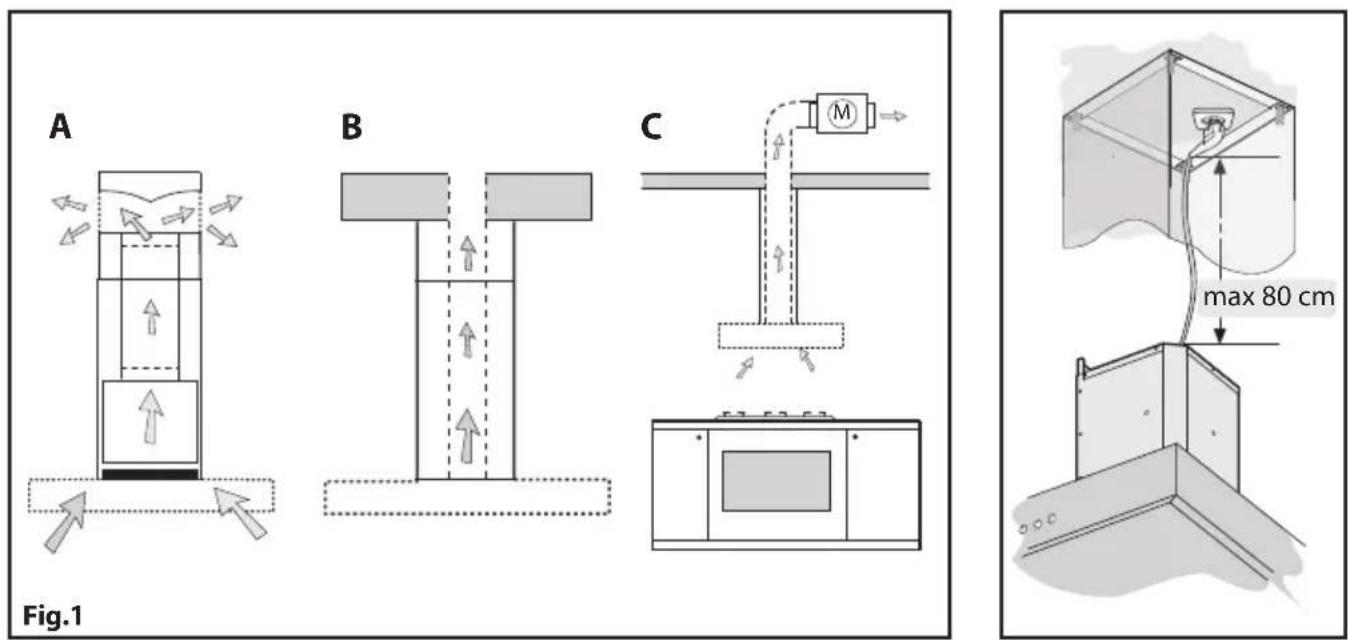

En el caso de montaje del aparato en la versión aspirante, predisponer el orifi cio de evacuación aire.

- Se aconseja el uso de un tubo de evacuación de aire con un diámetro de 150. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

• Montaje de la campana

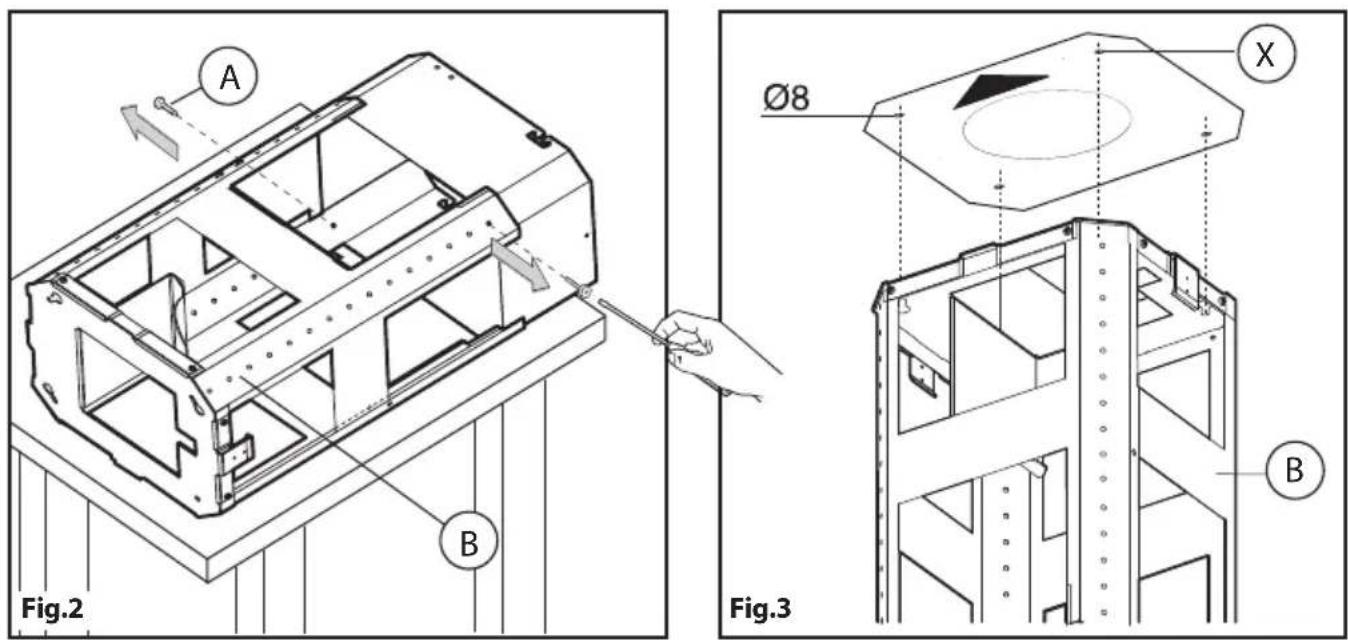

Saque la estructura del embalaje y quite los 2 tornillos A para separar la parte superior de la inferior (Fig.2).

- Coloque la guía de perforación en el techo asegurándose que la fl echa sea colocada en el mismo lado del mando del aparato (Fig.3).

Efectúe los 4 agujeros ∅8 en el techo y atornille 3 tornillos sin ajustar completamente, asegurándose de no introducir el tornillo en el agujero señalado con una X en la guía de perforación (los tornillos y parches de expansión deben ser adaptos al tipo de pared).

- Tome la parte superior de la estructura B (Fig.4) e introdúzcala en los 3 tornillos no atornillados completamente correspondientes a los 3 ojales.

Haga una ligera rotación para el empotre (Fig.4).

Atornille el cuarto tornillo X y ajuste los otros 3 tornillos restantes para obtener una fijación definitiva de la parte superior de la estructura B.

- Tome la parte inferior de la estructura telescópica C e intro-dúzcala a la superior B (Fig.5).

Regule la altura deseada refi riéndose a las cuotas indicadas en (Fig.15) y fijar con los 8 tornillos G incluidos (Fig.6).

- Versión aspirante: fije el tubo flexible al agujero de evacuación de aire preparado (Fig 7).

- Versión filtrante: Puede utilizar 2 tipos diferentes de kit, uno con los filtros de carbón rectangulares (Fig. 18) y otro con los filtros de carbón regenerables (lavables). (Fig. 19)

Si en el embalaje encuentra un estribo como el indicado en las Fig. 20, fijelo a la campana con los 6 tornillos suministrados con la misma.

- Conecte el tubo flexible al deflector M y fije el tornillo I como indicado en (Fig.8), los filtros al cabón activo deben ser aplicados al grupo aspirante situado dentro de la campana (Fig.18).

- En el caso de que su producto posea una brida de empalme, antes de fi jar la campana a la estructura, realice el montaje indicado en la Fig. 9.

Tome la brida de empalme F y móntela en la parte superior del grupo de aspiración de la campana con los 2 tornillos E

(Fig. 9).

- Tome el conducto de evacuación de humo superior y fijelo a la estructura con los 2 tornillos A (Fig.10).

Acople el conducto de evacuación de humo inferior y fijelo atentamente con la cinta adhesiva L (Fig.11a).

- Destornille los 2 tornillos O max 3 mm (Fig.11a).

Introduzca el grupo de aspiración dentro de la estructura asegurándose que los tornillos O, precedentemente destornillados, se enganchen con los ojales en la parte inferior como indicado en (Fig.11b).

Atornille los 3 tornillos N (incluidos) y ajuste los 2 tornillos O (Fig.11b).

- Fije el tubo de evacuación de aire H (no incluido) al collar de conexión F (Fig.12).

- Quite la cinta adhesiva L y apoye el conducto de evacuación de humo inferior sobre el armazón de la campana (Fig.13).

- Si su aparato está equipado con un conducto de evacuación de humo inferior que necesita ser fi jado al armazón de la campana con tornillos, quite los fi Itros antigrasa de la campana utilizando las manijas correspondientes (Fig.16).

- Si es necesario, fi jar desde dentro la chimenea inferior de la campana empleando los tornillos P (Fig. 14).

Al fi nal reponga los fi ltros en su sitio.

USO Y MANTENIMIENTO

- Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

- El filtro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato.

- Para prevenir el peligro de incendios, es necesario lavar los fi Itros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas.

- Después de algunos lavados, se pueden verifi car alteraciones del color.

Si esto sucede, no constituye motivo de reclamo para su sustitución.

Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los fi ltros antigrasa.

- Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente.

Los filtros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo.

La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del fi ltro antigrasa.

- Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.

- La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente.

El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.

- Sustitución de las lámparas halógenas (Fig.17).

Para sustituir las lámparas halógenas B quite el vidrio C haciendo palanca en las ranuras correspondientes.

Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sin protección.

- Sustitución de las lámparas halógenas (Fig.18).

Para sustituir las lámparas dicroicas, desconecte la lámpara afl ojándola cuidadosamente del portalámpara con la ayuda de un pequeño destornillador plano o una herramienta equivalente. ¡ATENCIÓN! Al efectuar esta operación, tenga cuidado de no arañar la campana.

Sustitúyalas por lámparas del mismo tipo.

- Mandos: (Fig.22)

Botón A = enciende\apaga las luces.

Botón B = enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor.

Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua.

Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función "clean air". Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

- Saturación de los fi Itros antigrasa/carbón activo Fig.22

Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los fi ltros antigrasa.

- Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los fi ltros de carbón.

Después que ha vuelto a colocar el fi. Itro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C.

• Mandos : Electrónicos (Fig.23 A)

A= botón ILUMINACION.

B= botón OFF/ PRIMERA VELOCIDAD.

C= botón SEGUNDA VELOCIDAD.

D= botón TERCERA VELOCIDAD.

E= botón TIMER PARADA AUTOMÁTICA 15 MINUTOS (*).

F= botón ACTIVACION LUZ DE SATURACION DE LOS FILTROS.

Cuando la luz "saturación fi ltros" se pone intermitente hay que lavar los fi ltros. Cuando la luz se enciende sin ponerse

intermitente, hay que lavar los fi ltros antigrasa y cambiar los fi ltros al carbón ( en el caso de la versión de recirculación del aire). Una vez realizada esta operación, pulse de nuevo el botón para volver a activarlo.

- Mandos:

- Luminosos (Fig.24)

- Electrónicos (Fig.23 B) la simbología es la siguiente:

A= botón ILUMINACION.

B= botón OFF

C= botón PRIMERA VELOCIDAD.

D= botón SEGUENDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

F= botón TIMER PARADA AUTOMÁTICA 15 MINUTOS (*).

- Si su aparato está equipado con la función velocidad INTENSIVA, tener el botón E presionado por casi 2 segundos para activar esta función por 10 minutos, pasado este tiempo regresará a la velocidad precedentemente programada.

Cuando la función es activa el LED relampagea. Para interrumpirla antes de los 10 minutos presione la tecla E de nuevo.

Presionando el botón F por dos segundos (con la campana apagada) se activa la función "clean air". Esta función enciende el motor por 10 minutos cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1° velocidad por un período de 10 minutos, durante los cuales deben relampagear los botones F y C contemporaneamente. Terminado este período el motor se apaga y el led del botón F se mantiene encendido con una luz fi ja por 50 minutos. En ese momento el motor reparte en la primera velocidad, los leds F y C recomienzan a relampagear por 10 minutos y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su funcionamiento normal (ej. presionando el botón D se desactiva la función "clean air" y el motor cambia a la 2° velocidad; presionando el botón B la función se desactiva).

(*) La función "timer parada automatica" retarda la parada de la campana, que continuará a funcionar a la velocidad seleccionada en el momento del encendido de esta función, 15 minutos.

- Saturación de los fi Itros antigrasa/carbón activo Fig.23 B - Fig.24:

- Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados.

- Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón deben ser sustituidos.

Después que se vuelve a colocar el fi ltro limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg. hasta que deje de centellear.

- Mandos: (Fig.25A) Mecánicos (Fig.25B) Eliptica la simbo-logía es la siguiente:

A= botón ILUMINACION.

B= botón OFF

C= botón PRIMERA VELOCIDAD.

D= botón SEGUENDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

G= luz indicadora MOTOR EN FUNCIONAMIENTO.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
