DAVHDX279W - Sistema de cine en casa SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de cine en casa
Marca	Sony
Modelo	DAVHDX279W
Dimensiones (unidad principal)	Aproximadamente 430 x 400 x 150 mm
Peso (unidad principal)	Aproximadamente 3,5 kg
Alimentación	Red 220-240 V, 50/60 Hz
Consumo eléctrico	Aproximadamente 150 W
Potencia de salida	1000 W RMS (total)
Número de canales	5.1
Reproductor óptico	DVD Video, SACD, CD
Radio FM	Sí, con 20 presintonías
Conectividad iPod	A través de la interfaz DIGITAL MEDIA PORT (adaptador TDM-iP10 incluido)
Funciones principales	Reproducción DVD, radio FM, reproducción iPod, cargador de batería iPod
Mantenimiento y limpieza	Limpiar con un paño suave humedecido con una solución detergente suave. No usar disolventes.
Seguridad	No instalar en un espacio confinado. Desconectar inmediatamente en caso de problema. Respetar las normas de la FCC.
Piezas de repuesto y reparabilidad	Contactar al distribuidor Sony para cualquier reparación. Las piezas pueden conservarse después de la reparación.
Información general	Compatible con iPod nano (2ª generación), iPod video (5ª generación), iPod 4ª generación, iPod mini. Se requiere actualización del iPod.

Preguntas frecuentes - DAVHDX279W SONY

¿Cómo conectar mi iPod al sistema?

Use el adaptador TDM-iP10 incluido. Conecte el cable DIGITAL MEDIA PORT al conector DMPORT del sistema AV, luego coloque el iPod en el conector después de elegir el adaptador de base adecuado.

¿Qué modelos de iPod son compatibles?

Los modelos compatibles son: iPod nano 2ª generación, iPod 5ª generación (video), iPod 4ª generación (pantalla color y clásico) y iPod mini. Actualice su iPod con el software más reciente.

El control remoto no funciona, ¿qué hacer?

Verifique que ningún obstáculo bloquee el sensor, que el control remoto apunte hacia el sistema AV, que la pila funcione y que el iPod esté correctamente conectado. Seleccione la función DMPORT y reinicie el sistema.

¿Puedo ver videos de mi iPod en el televisor?

No, el TDM-iP10 no admite salida de video. Solo puede escuchar contenido de audio, incluso para archivos de video.

¿Cómo cargar mi iPod con el sistema?

La unidad TDM-iP10 sirve como cargador de batería. Cuando el indicador POWER está encendido, la batería se carga. El estado de carga se muestra en la pantalla del iPod.

No hay sonido, ¿qué verificar?

Asegúrese de que las conexiones sean correctas, que el iPod esté bien conectado y que esté reproduciendo música. Verifique que la función DMPORT esté seleccionada y que el volumen no esté demasiado bajo.

¿Cómo limpiar la unidad?

Use un paño suave ligeramente humedecido con una solución detergente suave. No use almohadillas abrasivas, polvo limpiador, diluyentes, benceno ni alcohol.

¿Puedo usar otros reproductores de audio portátiles?

No, este dispositivo está diseñado únicamente para el iPod. No conecte otros reproductores de audio portátiles.

¿Qué hacer en caso de mal funcionamiento?

Consulte la sección Solución de problemas del manual de instrucciones. Si el problema persiste, contacte a su distribuidor Sony. Lleve todos los elementos del sistema durante una reparación.

¿Dónde se encuentra la placa de características?

La placa de características se encuentra en la parte inferior, en el exterior del aparato principal.

MANUAL DE USUARIO DAVHDX279W SONY

Manual de instrucciones

US

FR

ES

DIGITAL

MEDIA

PORT

TDM-iP10

ADVERTENCIA

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

La placa de características está situada en la parte posterior externa.

Instale el sistema de modo que el cable de alimentación de CA (corriente) se pueda desenchufar de la toma de pared de forma inmediata en caso de problemas.

Aviso para los clientes en los EE. UU.

ADVERTENCIA

Este equipo se ha probado y cumple con las restricciones de los aparatos digitales de Clase B, de acuerdo con la sección 15 del reglamento de la FCC. Estas restricciones se han diseñado para proporcionar protección suficiente contra interferencias nocivas en instalaciones domésticas. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y usa siguiendo las instrucciones, puede provocar interferencias en las radiocomunicaciones. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación determinada. Si el equipo produce interferencias en la recepción de radio y televisión, lo que se puede determinar conectando y desconectando el equipo, el usuario debe intentar corregir las interferencias siguiendo uno o varios de los siguientes procedimientos:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma o a un circuito distinto al que está conectado el receptor.
• Ponerse en contacto con el distribuidor o con un técnico con experiencia en radio y televisión para obtener asistencia.

PRECAUCIÓN

Le advertimos de que cualquier cambio o modificación que no se apruebe de modo explícito en este manual podrá anular su autorización para utilizar este equipo.

ESTE DISPOSITIVO CUMPLE CON LA SECCIÓN 15 DEL REGLAMENTO DE LA FCC. EL FUNCIONAMIENTO ESTÁ SUJETO A LAS DOS CONDICIONES SIGUIENTES:

(1) ESTE DISPOSITIVO NO PUEDE PROVOCAR INTERFERENCIAS PELIGROSAS Y (2) DEBE ACEPTAR LAS INTERFERENCIAS RECIBIDAS, INCLUIDAS LAS QUE PROVOQUEN UN FUNCIONAMIENTO NO DESEADO.

Para los pacientes en Canadá

Este aparato digital de clase B cumple con la norma ICES-003 canadiense.

Derechos de autor

• iPod es una marca comercial de Apple Inc., registrada en los Estados Unidos y en otros países.
• Todas las demás marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios. En este manual, no se especifican los símbolos ™ y ®.

Modelos de iPod compatibles

Los modelos de iPod compatibles son los siguientes. Se recomienda la actualización del software del iPod a la última versión antes de proceder a su utilización con esta unidad.

iPod nano de segunda generación (aluminio)

iPod de quinta generación (video)

iPod nano de primera generación

iPod de cuarta generación (pantalla en color)

iPod de cuarta generación

iPod mini

Notas

- Esta unidad se ha diseñado para utilizarse únicamente con el iPod. No es posible conectar ningún otro reproductor de audio portátil. - Sony declina toda responsabilidad en caso de que se produzcan pérdidas o daños en los datos grabados en el iPod al utilizarlo conectado a esta unidad. - Los adaptadores de acoplamiento de iPod suministrados son para el iPod de quinta generación e iPod nano de segunda generación. Si utilizas otros modelos de iPod, necesitarás adquirir un adaptador de acoplamiento compatible de Apple Inc. por separado. - Este producto ha sido diseñado inicialmente para ser utilizado con iPod y ha sido certificado para satisfacer los estándares de rendimiento de Apple.

Índice

Descripción general......5

Preparativos

1: Comprobación de los artículos suministrados ....6 2: Lista de ubicación de los componentes 6 3: Instalación de la unidad TDM-iP10. 7

Control del iPod

Realización de las operaciones básicas. 10

Información adicional

Solución de problemas 11

Precauciones. 12

Especificaciones. 13

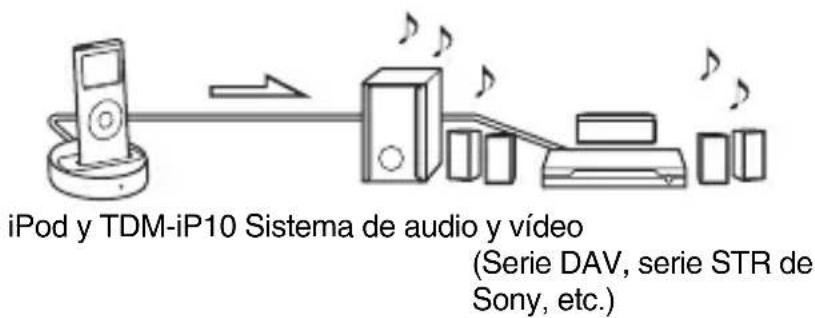

Descripción general

Para disfrutar del contenido de audio del iPod, conecte la unidad a un sistema de audio y video que cuente con una interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.).

• Es posible usar el iPod mediante sus propios botones de control, los botones de control del sistema de audio y video y el mando a distancia suministrado con dicho sistema (página 10).
• Asimismo, es posible utilizar esta unidad como un cargador de batería (página 9).

Notas

• DIGITAL MEDIA PORT aparece abreviado en ocasiones como DMPORT en este manual.
• TDM-iP10 no permite salida de video. Aunque su iPod pueda manejar video y fotografía, no podrá ver contenidos de video o fotografía en el televisor u otros dispositivos de video. Sin embargo, el contenido de audio de los archivos de video puede ser reproducido con un sistema de audio y video conectado.

Preparativos

1: Comprobación de los artículos suministrados

Unidad (1)

Manual de instrucciones (1)

Adaptadores de acoplamiento de iPod (3)

Adaptador de acoplamiento para iPod nano de segunda generación (aluminio) (2 GB/4 GB/8 GB)

Adaptador de acoplamiento para iPod de quinta generación (video) (60 GB/80 GB)

Adaptador de acoplamiento para iPod de quinta generación (video) (30 GB)

El número de adaptador ⑪, ⑩ o ⑨ se muestra en la parte inferior trasera de cada adaptador de acoplamiento. Para otros tipos de iPod, utilice un adaptador de acoplamiento compatible vendido por separado por Apple Inc.

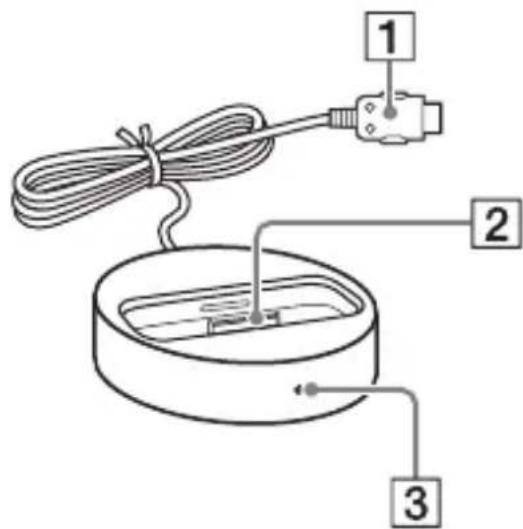

2: Lista de ubicación de los componentes

1 Cable DIGITAL MEDIA PORT (página 7) 2 Conector para iPod (página 8) 3 Indicador de alimentación: Se ilumina en verde cuando se está suministrando alimentación (página 9).

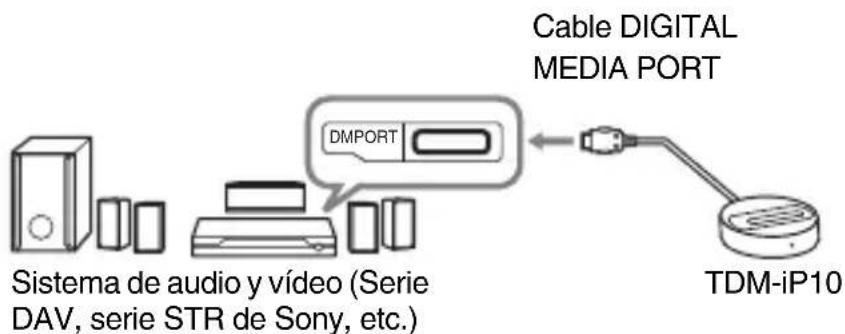

3: Instalación de la unidad TDM-iP10

Conecte y disponga la unidad TDM-iP10 como se muestra en la ilustración.

Nota

La unidad se encenderá y se apagará automáticamente siempre que se encienda o se apague el sistema de audio y video (serie DAV, etc.).

Para conectar o desconectar la unidad

A la toma DMPORT Conecte el cable de forma que ambas marcas estén alineadas.

Para retirar el cable DIGITAL MEDIA PORT de la toma DMPORT, pulse ambos botones laterales.

Conexión

1 Conecte el cable DIGITAL MEDIA PORT de esta unidad a la toma DIGITAL MEDIA PORT de un sistema de audio y video (serie DAV, etc.). Compruebe que el sistema de audio y video esté apagado antes de realizar la conexión. 2 Encienda el sistema de audio y video con la toma DIGITAL MEDIA PORT conectada a esta unidad y seleccione la función DIGITAL MEDIA PORT.

Desconexión

Antes de realizar la desconexión, apague el sistema de audio y video.

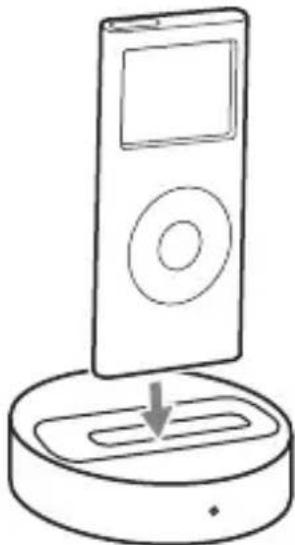

Para colocar el iPod en el conector de la unidad

1 Elija el adaptador de acoplamiento de iPod que sirva para su iPod (página 6). 2 Inserte el adaptador de acoplamiento en la unidad.

3 Coloque el iPod en el conector de la unidad.

Notas

• Cuando ponga o quite el iPod, maneje el iPod en el mismo ángulo que el del conector para iPod de esta unidad y no retuerza ni balancee el iPod para evitar que se dañe el conector.
• No traslade la unidad con el iPod colocado en el conector, ya que podría provocar un fallo de funcionamiento.
• Cuando coloque o extraiga el iPod, sujete la unidad con una mano e intente no pulsar ninguno de los controles del iPod por error.

Para utilizar la unidad como un cargador de batería

Es posible usar la unidad como un cargador de batería. Mientras el indicador POWER esté encendido, se estará cargando la batería. El estado de carga aparece en la pantalla del iPod. Para obtener más información, consulte la guía del usuario del iPod.

Para retirar el adaptador de acoplamiento para iPod

Para quitar el adaptador de acoplamiento de iPod, álcelo con la uña o un objeto plano utilizando la ranura de dentro del adaptador.

Control del iPod

Realización de las operaciones básicas

Es posible utilizar el iPod mediante sus propios botones de control, los botones de control de un sistema de audio y video conectado con una interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.), y el mando a distancia suministrado con el sistema de audio y video.

Notas

• Para utilizar un iPod, consulte la guía del usuario suministrada con este.
• Antes de desconectar el iPod, introduzca una pausa en la reproducción.

Las operaciones siguientes están disponibles con el sistema de audio y video o el mando a distancia.

Pulse Para

Iniciar la

reproducción.

Introducir una pausa

en la reproducción.

/ Funciona de forma

muy parecida a

cuando se pasa el

pulgar por la Click

Wheel del iPod hacia

la izquierda (derecha).

Pulse Para

→/⊕/

ENTER

Funciona de forma

muy parecida al botón

del centro del iPod.

IPúlselo y suéltelo para

asar alacancion/

vídeo o capítulo de

audiolibro/podcast

siguiente (o anterior).

Manténgalo pulsado

para retroceso rápido

(avance rápido).

Reproducir en

retroceso rápido

(avance rápido).

← / MENU

Funciona de forma

DISPLAY

muy parecida al botón

/RETURN

de menú del iPod.

de menú del iPod.

VOLUMEN

Ajustar el nivel del

+/-

volumen.

Notas

• Oriente el mando a distancia hacia el sistema de audio y video.
• En función del sistema de audio y video conectado, es posible que las funciones o los botones difieran de los indicados. Consulte el manual de instrucciones del sistema de audio y video.
• Mientras reproduce un video, no es posible utilizar ◀ / ▶. Para

retroceder o avanzar rápidamente, mantenga pulsado ◀◀ / ▶▶.

• Para ajustar el nivel del volumen, utilice los controles de volumen del sistema de audio y video conectado o del mando a distancia. El nivel del volumen no cambiará si se ajusta en el iPod.
• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Información adicional

Solución de problemas

Si experimenta algunos problemas con la unidad, localice el problema en la lista de solución de problemas que encontrará a continuación y realice la acción correctiva indicada. Si el problema persiste, póngase en contacto con su distribuidor Sony.

Tenga en cuenta que si el personal de servicio cambia una pieza durante la reparación, es posible que conserve las piezas sustituidas.

Cuando lleve el sistema a reparar, asegúrese de entregarlo completo. Este producto corresponde a un sistema y se necesita el sistema completo para determinar la ubicación que precise reparación.

El mando a distancia no funciona.

• Retire cualquier obstáculo existente.
• Oriente el mando a distancia hacia el sensor del sistema de audio y video (serie DAV, etc.).
• La distancia entre el mando a distancia y el sistema de audio y video es excesiva.
• Sustituya la pila.
• Compruebe que el iPod* está conectado firmemente.
• Seleccione la referencia DMPORT en el sistema de audio y video.
• Encienda y apague el sistema de audio y video.

No aparece la imagen de video o fotografía del iPod en la pantalla del televisor.

• La unidad no maneja salida de video. Aunque su iPod pueda manejar video y fotografía, no podrá ver contenidos de video o fotografía en el televisor u otros dispositivos de video.

No hay sonido.

• Compruebe las conexiones.
• Asegúrese de que la unidad está conectada firmemente.
• Asegúrese de que el iPod* está conectado firmemente.
• Asegúrese de que el iPod* está reproduciendo música.
• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Hay zumbido o ruido considerable.

• Aleje la unidad del origen del ruido.

El sonido aparece distorsionado.

• Baje el volumen del sistema de audio y video conectado.
• Establezca el ajuste "EQ" del iPod a "Desactivado" o "Flat".

Precauciones

Seguridad

Si cae algún objeto sólido o líquido dentro del sistema, desenchufe el sistema y llévelo a personal cualificado para que lo revisen antes de volver a utilizarlo.

Instalación

• No instale la unidad en una posición inclinada.
• No instale la unidad en lugares:

- extremadamente cálidos o fríos - polvorientos o sucios - muy húmedos - expuestos a vibraciones - expuestos a la luz solar directa.

• Tenga cuidado si coloca la unidad sobre superficies tratadas de forma especial (con cera, aceite o pulidas, etc.) ya que es posible que aparezcan manchas o se descolore la superficie.

Acumulación de calor

• Aunque la temperatura de la unidad aumenta durante su utilización, no se trata de un fallo de funcionamiento.
• Coloque la unidad en un lugar con ventilación adecuada para evaporar la acumulación de calor en su interior.

Si tiene una pregunta o problema en relación con esta unidad, consulte al distribuidor Sony más cercano.

Limpieza de la unidad

Limpie la unidad con un paño suave ligeramente humedecido con una solución de detergente neutro. No utilice nunca ningún tipo de estropajo, polvo abrasivo ni disolventes tales como diluyente, bencina o alcohol.

Especificaciones

Generales

Requisitos de alimentación:

DC IN: 5V

600 mA (a través

de DIGITAL

MEDIA PORT)

Dimensiones: aprox. Φ 80×

22(al) mm (Φ3 1/4

× 7/8 (al) pulgadas)

Peso: aprox. 174 g

(6,14 oz) (incluido

el cable)

Longitud del cable:

1 m (3,3 ft)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
