MANUAL DE USUARIO TRO390B BLACK & DECKER

(204°C) Wash and pierce sweet potatoes medium 1- 1-1/4 hours potatoes. Place potatoes directly on slide rack. Frozen French single layer Follow package Arrange in bake fries, onion to fit bake pan directions pan and place rings, other frozen on top of slide (breaded and fried) rack. Turn once foods during baking. Check frequently to prevent over browning. Individual Follow package Place pizza frozen pizza directions directly on slide rack. Check frequently to prevent over browning. BAKING GUIDE NOTE: When BAKING foods, use lowest rack position and place bake pan on top of slide rack. Preheat oven for 5 minutes before placing food in oven. Use recommended times as a guide.9 INSTRUCCIONES IMPORTANTES DE SEGURIDAD Cuando se utilizan aparatos eléctricos, se debe respetar ciertas reglas de seguridad, incluyendo las siguientes: ❑ Por favor lea todas las instrucciones. ❑ No toque las superficies calientes. Utilice las asas o las perillas. ❑ A fin de protegerse contra un choque eléctrico, no sumerja el cable, el enchufe ni ninguna pieza no removible del aparato. ❑ Se debe tomar mucha precaución cuando el producto se utilice por o en la presencia de menores de edad. ❑ Desconecte el aparato de la toma de corriente cuando no esté en uso y antes de limpiarlo. Espere que el aparato se enfríe antes de instalar o retirar los accesorios. ❑ No se debe utilizar ningún aparato eléctrico que tenga el cable o el enchufe averiado, que presente un problema de funcionamiento o que esté dañado. Devuelva el aparato al centro de servicio autorizado más cercano para que lo examinen, reparen o ajusten. También puede llamar gratis al número apropiado que aparece en la cubierta de este manual. ❑ El uso de accesorios no recomendados por el fabricante presenta el riesgo de lesiones personales. ❑ No utilice el aparato a la intemperie. ❑ No permita que el cable cuelgue del borde de la mesa o del mostrador ni que entre en contacto con superficies calientes. ❑ No coloque el tostador sobre ni cerca de una hornilla de gas o eléctrica, ni cerca de un horno caliente. ❑ Se debe ejercer mucha prudencia al transportar un aparato con aceite u otros líquidos calientes. ❑ Ajuste todos los controles a la posición de apagado (OFF) antes de enchufar o desconectar el aparato. ❑ Este aparato se debe utilizar solamente con el fin previsto. ❑ A fin de evitar el riesgo de incendio o choque eléctrico, jamás introduzca alimentos demasiado grandes ni utensilios de metal adentro del aparato. ❑ Existe el riesgo de incendio si el aparato permanece cubierto mientras se encuentra en funcionamiento o si éste llegase a entrar en contacto con cualquier material inflamable, incluyendo las cortinas y las paredes. Asegúrese de no colocar nada sobre el aparato mientras se encuentre en uso. ❑ No utilice almohadillas de fibras metálicas para limpiar el aparato. Las fibras metálicas podrían entrar en contacto con las piezas eléctricas del aparato, resultando en el riesgo de un choque eléctrico.

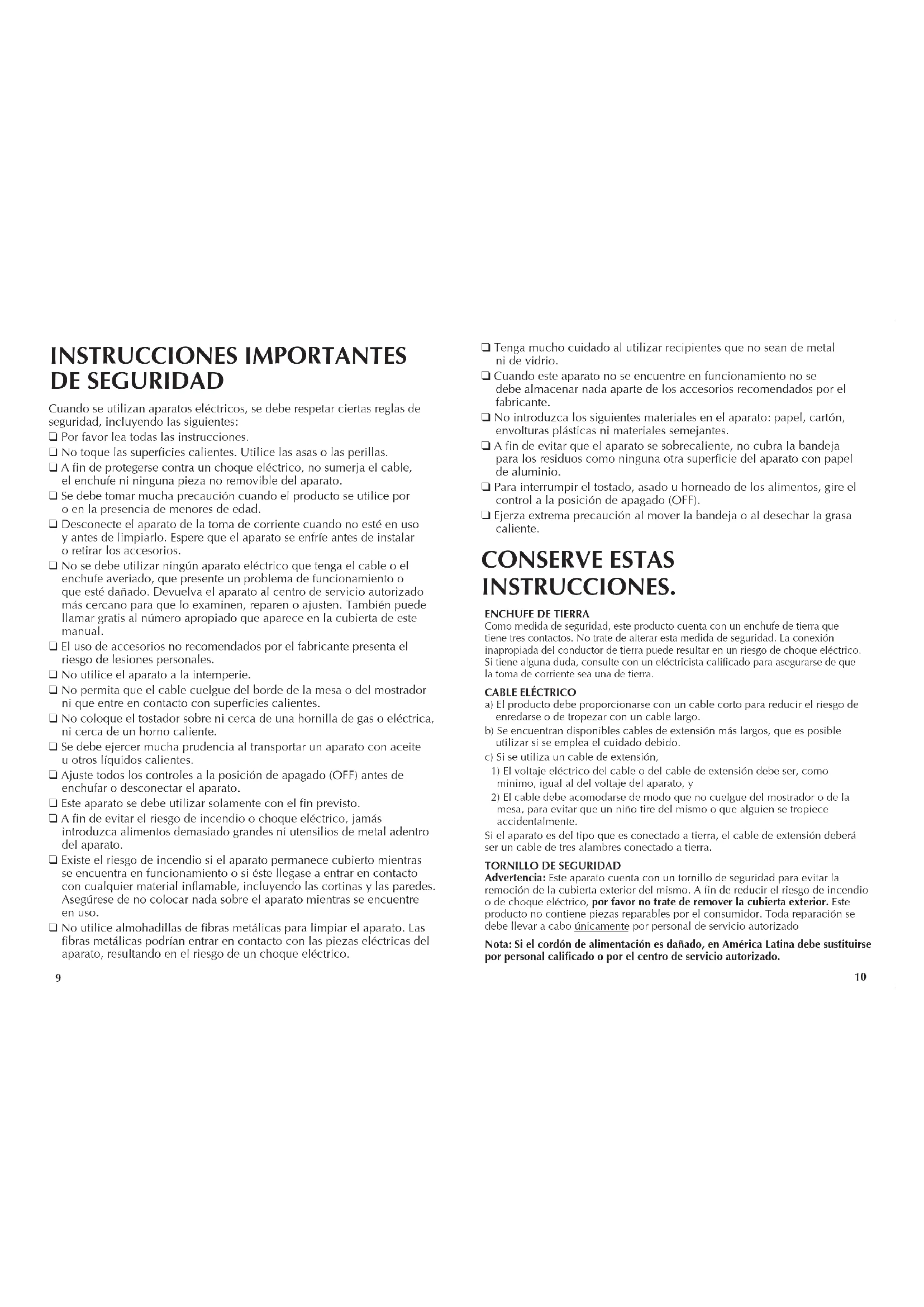

Como medida de seguridad, este producto cuenta con un enchufe de tierra que tiene tres contactos. No trate de alterar esta medida de seguridad. La conexión inapropiada del conductor de tierra puede resultar en un riesgo de choque eléctrico. Si tiene alguna duda, consulte con un eléctricista calificado para asegurarse de que la toma de corriente sea una de tierra.

a) El producto debe proporcionarse con un cable corto para reducir el riesgo de enredarse o de tropezar con un cable largo. b) Se encuentran disponibles cables de extensión más largos, que es posible utilizar si se emplea el cuidado debido. c) Si se utiliza un cable de extensión,

1) El voltaje eléctrico del cable o del cable de extensión debe ser, como

minimo, igual al del voltaje del aparato, y

2) El cable debe acomodarse de modo que no cuelgue del mostrador o de la

mesa, para evitar que un niño tire del mismo o que alguien se tropiece accidentalmente. Si el aparato es del tipo que es conectado a tierra, el cable de extensión deberá ser un cable de tres alambres conectado a tierra.

TORNILLO DE SEGURIDAD

Advertencia: Este aparato cuenta con un tornillo de seguridad para evitar la remoción de la cubierta exterior del mismo. A fin de reducir el riesgo de incendio o de choque eléctrico, por favor no trate de remover la cubierta exterior. Este producto no contiene piezas reparables por el consumidor. Toda reparación se debe llevar a cabo únicamente por personal de servicio autorizado Nota: Si el cordón de alimentación es dañado, en América Latina debe sustituirse por personal calificado o por el centro de servicio autorizado. ❑ Tenga mucho cuidado al utilizar recipientes que no sean de metal ni de vidrio. ❑ Cuando este aparato no se encuentre en funcionamiento no se debe almacenar nada aparte de los accesorios recomendados por el fabricante. ❑ No introduzca los siguientes materiales en el aparato: papel, cartón, envolturas plásticas ni materiales semejantes. ❑ A fin de evitar que el aparato se sobrecaliente, no cubra la bandeja para los residuos como ninguna otra superficie del aparato con papel de aluminio. ❑ Para interrumpir el tostado, asado u horneado de los alimentos, gire el control a la posición de apagado (OFF). ❑ Ejerza extrema precaución al mover la bandeja o al desechar la grasa caliente. CONSERVE ESTAS INSTRUCCIONES.

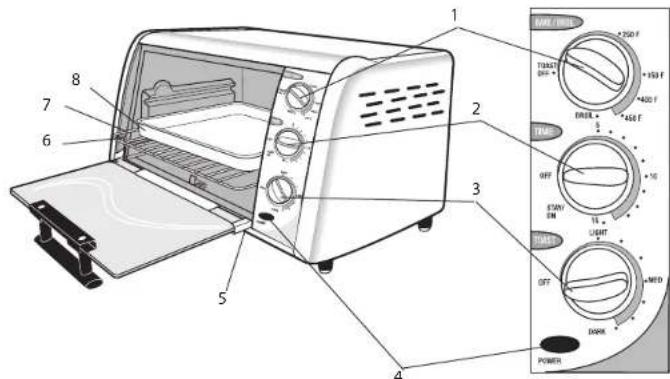

Este producto puede variar ligeramente del que aparece ilustrado. † 1. Control de temperatura para hornear- asar (Pieza No. 137400101)† 2. Cronómetro para cocinar (Pieza No. 13740201)† 3. Selector de grado de tostado (Pieza No. 13740301) 4. Luz indicadora de funcionamiento 5. Bandeja de residuos oscilante 6. Guías de la parrilla† 7. Parrilla corrediza (Pieza No. 14732101)† 8. Bandeja de hornear (Pieza No. 14732001)† Reemplazable/removible por el consumidor

Como usar Este producto es para uso doméstico solamente. $ " 65 *0 /

AGARRADERAS O GUANTES DE COCINA

CUANDO TOQUE TODA SUPERFICIE

INTERNA O EXTERNA DEL HORNO. PRECAUCIÓN PREPARARSE PARA UTILIZAR• Retire el material de empaque y toda calcomania.• Retire tambien la parrilla corrediza y la bandeja de hornear del horno.• Lave con agua jabonada, enjuague y seque bien con un paño o con una toalla de papel.• Instale la parrilla corrediza en el horno.• Escoja el lugar apropiado para el aparato. No coloque el aparato debajo de los gabinetes ni demasiado cerca de la pared, a fin de asegurar que el flujo de calor no perjudique el mostrador.Para tostar: Deslice la parrilla corrediza en el carril del horno con inferior del horno. No es necesario precalentar el horno para tostar. Coloque las rebanadas en la parrilla corrediza. Ajuste el grado de tostado al gusto. Para lograr mejores resultados, se recomienda ajustar el control al nivel intermedio. Después se puede seleccionar entre un color pálido u oscuro al gusto. Brillará una luz que permanecerá encendida durante el ciclo de tostado. Una vez concluido el ciclo de tostado, se escucha la campana de aviso y el horno al igual que la luz indicadora de encendido (ON) se apagan automáticamente. Para interrumpir el ciclo de tostado simplemente abra la puerta del aparato. Los elementos calefactores se apagan cuando uno abre la puerta; el selector del grado de tostado continúa funcionando. Si desea cancelar el ciclo de tostado, ajuste el selector del grado de tostado a la posición de apagado (OFF).Sugerencia para utilizar varios ciclos de tostado:Para obtener los mejores resultados, al hacer tandas consecutivas de tostadas permita que el horno se enfríe brevemente entre los ciclos de tostado.Para hornear: Consulte la guía de cocinar provista para los alimentos que desea preparar. Coloque la bandeja de hornear encima de la parrilla corrediza e introduzca la parrilla corrediza en el horno (A). Gire el control de hornear-asar a la temperatura deseada. Si utiliza el cronómetro para hornear, ajuste el control al tiempo deseado de 1 a 15 minutos. Nota: A fin de lograr mejores resultados, se recomienda precalentar el horno por 5 minutos antes de cocinar. Si no utiliza el minutero, gire la perilla del mismo hacia la izquierda a la posición de modo de funcionamiento continuo (Stay On). A14

Los elementos calefactores funcionan de manera intermitente a fin de mantener la temperatura adecuada. El ciclo de cocción se interrumpe cuando uno abre la puerta del aparato. Para reiniciar el ciclo de cocción, cierre la puerta. Supervise los alimentos cuando se cumpla el tiempo mínimo de cocción recomendado en la guía.

Cuando termine de hornear, asegúrese de girar el control de temperatura a la posición de apagado.

6. Si uno utiliza el minutero de hornear, la campana de aviso suena al concluir el tiempo que

uno ha programado. Para asar: Nota: Precaliente el horno durante 5 minutos antes de asar.

Gire el control de temperatura a la posición de asar (BROIL).

Deslice la parrilla corrediza en el carril superior del horno. Introduzca la bandeja de asar debajo de la parrilla corrediza con la ayuda de las guías de la parrilla (B). Nota: Asegúrese de permitir una holgura mínima de 3,81 cm (1½ pulg) entre el borde superior del recipiente de cocinar y los elementos calefactores superiores.

Cocine los alimentos según el tiempo señalado en la guía. Supervise los alimentos cuando se cumpla el tiempo mínimo de cocción recomendado en la guía.

Cuando termine de cocinar, ajuste el control de temperatura a la posición de apagado (OFF) y asegúrese de utilizar guantes de cocina para retirar la bandeja de hornear. Cuidado y limpieza El aparato no contiene piezas de utilidad para el consumidor. Para servicio, acuda a personal de asistencia calificado. Limpieza del horno Importante: Apague, desconecte y permita que el aparato se enfríe completamente antes de limpiarlo. Siempre seque bien todas las piezas antes de utilizar el aparato nuevamente.

1. Limpie la puerta de vidrio con una almohadilla de nailon y agua enjabonada. No utilice

rociadores de limpiar vidrios.

2. Para retirar la parrilla corrediza, abra la puerta y tire de la parrilla hacia adelante y hacia

afuera. Lave la parrilla corrediza con agua enjabonada o en la máquina lavaplatos. Para remover las manchas persistentes, utilice una almohadilla de poliéster o de nailon. Para instalar la parrilla corrediza y la bandeja de hornear, abra la puerta completamente y deslice la parrilla en las ranuras de soporte. Asegúrese que la parrilla esté bien colocada.

3. Lave la bandeja de hornear jabonada. Utilice una almohadilla de poliéster o de nailon a fin

de evitar los rayones. Bandeja de residuos Para abrir la bandeja de los residuos, incline el aparato hacia atrás y tire de la bandeja (C). Deseche las migajas, limpie la bandeja con un paño humedecido y asegúrese de secarla bien. Para cerrar, empuje la bandeja para adentro hasta quedar segura en su lugar. Superficies exteriores Asegúrese que el aparato se haya enfriado por completo antes de limpiar el exterior con un paño o con una esponja humedecida. Seque bien antes de utilizar el aparato de nuevo. Recipientes de cocinar

1. El interior del horno mide 30,5 cm x 28 cm x 14 cm (12 pulg x 11 pulg x 5,5 pulg). Tenga

presentes las dimensiones del interior del aparato antes de comprar los recipientes.

2. Este aparato le permite utilizar recipientes de metal, de vidrio resistente al calor o de

cerámica, sin tapas de vidrio. Siga las indicaciones del fabricante.

ALIMENTO CANTIDAD DURACIÓN PROCEDIMIENTO

Porciones 1-6 piezas 30-40 minutos Acomodar las piezas de de Pollo pollo con la piel hacia abajo; voltear al cabo de 15 a 25 minutos, asando hasta que el termómetro para carne indique 77 °C (170 °F) o hasta que los jugos corran sin color. Salchichas 1-8 salchichas 8-15 minutos Voltear con frecuencia para un dorado uniforme. Hamburguesas 1 a 6 de 12-18 minutos Voltear al cabo de 0, 11 kg (1/4 lb) 6 minutos; cocinar hasta que el termómetro de carne indique 63°C (145 °F) o cocine al gusto. Bistec 1 a 2 con grosor de 18-25 minutos Voltear al cabo de 19 mm (3/4") 10 minutos; cocinar hasta que el termómetro de carne indique 63°C (145 °F) o cocine al gusto. Chuletas 1 a 6 con grosor de 20-30 minutos Voltear al cabo de de cerdo 19 mm (3/4") 12 minutos; cocinar hasta que el termómetro de carne indique 71°C

160°F) Filetes de 1 a 6 con grosor 10 -18 minutos Cocinar hasta pescado 26 mm (1") poder separar fácilmente con un tenedor.

NOTA: Para asar los alimentos, deslice la bandeja de hornear debajo de la parrilla corrediza con la ayuda de las guías de la parrilla. Ajuste el control de temperatura a la posición para asar (BROIL). No precaliente el aparato. El tiempo de cocción recomendado en la guía es aproximado. Para mejores resultados, asegúrese de cocinar bien la carne molida, el pescado y las aves.

Asegúrese de que haya un espacio mínimo de 3,81 cm (1½ pulg) entre el borde superior del recipiente y los elementos calefactores.

3. Ciertos, pero no todos los alimentos congelados vienen empacados en envolturas apropiadas

para los hornos de microonda o los hornos convencionales. Verifique las indicaciones del paquete. En caso de preguntas, comuníquese con el fabricante de los alimentos.

He aquí una lista de artículos que jamás se beben introducir en el aparato:

Las cubiertas de vidrio sobre los recipientes de vidrio o de metal. (Si es necesario, se puede utilizar papel de aluminio con cuidado de no tocar los elementos de calefacción.)

Las envolturas selladas al vacío (como las bolsas o las latas).

Las envolturas de papel plástico o las cubiertas de cartón.

Los recipientes de dimensión superior a la recomendada.

Los recipientes con advertencia contra uso en hornos convencionales.16

ALIMENTO CANTIDAD TEMPERATURA/ PROCEDIMIENTO DURACIÓN Porciones de pollo Según la 191 °C (375 °F) Acomodar en la capacidad de 45 a 55 minutos bandeja de de la bandeja hornear y colocar de hornear encima de la (de 1 a 4 piezas) parrilla corrediza. Hornear hasta que el termómetro de cocinar indique

82°C (180 °F). Jamón, cordero Según la Cocinar a Acomodar o chuletas de cerdo, capacidad 163 °C (325 °F) en la bandeja de filetes de pescado de la bandeja o preparar al gusto. hornear y colocar o bistec de hornear encima de la (de 1 a 4 chuletas parrilla corrediza. o filetes) Hornear al gusto. Galletas De 4 a 6 Según las Acomodar en la (de receta o galletas direcciones bandeja de de masa refrigerada del paquete o hornear y colocar para cortar y la receta encima de la hornear, de parrilla corrediza. cucharada o Hornear hasta precortadas) quedar bien cocidas y dorar al gusto. Biszochos, Según la Según las Acomodar en la panes pequeños capacidad direcciones bandeja (de receta o de la bandeja del paquete directamente de masa de hornear o la receta sobre la parrilla refrigerada) corrediza. Hornear hasta quedar bien cocidos y dorar al gusto.

Nota: Para HORNEAR, la parrilla corrediza se debe colocar en el carril inferior con la bandeja de hornear encima de la parrilla corrediza. Antes de cocinar, el horno se debe precalentar por 5 minutos. Se recomienda observar el tiempo de cocción que sugiere la guía. ALIMENTO CANTIDAD TEMPERATURA/ PROCEDIMIENTO DURACIÓN Papas o camotes De 1 a 6 Cocinar a Acomodar en la medianos 204 °C (400 °F) bandeja de 1 a 1-1/4 hora. directamente sobre la parrilla corrediza. Lavar y pinchar las papas. Colocar las papas directamente sobre la parrilla corrediza, rieles orientado hacia arriba. Papas fritas Una capa, Según las Acomodar en congeladas, aros según la direcciones la bandeja de cebolla y capacidad de del paquete directamente sobre otros alimentos la bandeja o la receta la parrilla congelados de hornear corrediza, carril (rebozados y fritos) orientado hacia arriba. Voltear une vez durante el ciclo de cocción. Supervisar frecuentemente para no dorar en exceso. Pizzas Según las Colocar la individuales direcciones pizza directamente congeladas del paquete sobre la parrilla corrediza. Supervisar frecuentemente para no dorar enexceso.

ALIMENTO CANTIDAD DURACIÓN PROCEDIMIENTO

Sándwich 1 a 4 rebanadas 7-10 minutos Para un sándwich más de queso, crujiente, se debe tostar sin tapa primero el pan. Coronar el pan con rebanadas de tomate y queso, al gusto. Cocinar hasta que el tomate se caliente y el queso se haya derretido.18

PROBLEMA POSIBLE CAUSA SOLUCIÓN

El aparato no calienta o deja de calentar. La toma de corriente no funciona o el horno está desconectado. Verique que la toma de corriente esté funcionando. Tanto el control de temperatura como el cronómetro deben ser ajustados para que el horno funcione. La segunda tanda de tostado resulta muy oscura. El control del grado de tostado está a un nivel demasiado alto. Si repite varias tandas, escoja un grado de tostado más bajo que el anterior. Se forma humedad por dentro en la puerta de vidrio durante el ciclo de tostado. La cantidad de humedad varía entre un producto y otro según los productos; pan, bagels, pasteles etc. La humedad que se forma por dentro en la puerta del horno es bastante común y generalmente desaparece durante el ciclo de tostado. Como la puerta permanece cerrada, la humedad no se puede evaporar como en un tostador normal. Los alimentos se sobre cocinan o no se cocinan bien. La temperatura y el tiempo de cocción pueden requerir reajuste. Como un horno tostador es mucho más pequeño que un horno regular, puede que se caliente y cocine más rápido. Ensaye, reduciendo 25 grados de la temperatura indicada en la receta o en el paquete. El aparato despide olor a comida quemada o humea cuando está en funcionamiento. Hay residuos de comida en la bandeja de recolección o en las paredes del horno. Consulte las instrucciones en la sección de CUIDADO Y LIMPIEZA de este manual. Asegúrese de que todas las partes del horno, bandeja de hornear y parrilla estén limpias. Los elementos calefactores parecen no estar encendidos. Los elementos calefactores funcionan intermitentemente durante el ciclo de cocción. Asegúrese que el aparato esté ajustado a la función correcta. Para el caso, cuando uno asa los alimentos, solamente se enciende el elemento calefactor superior.20

• This warranty gives you specific legal rights, and you may also have other rights that vary from state to state or province to province. ¿NECESITA AYUDA? Para servicio, reparaciones o preguntas relacionadas al producto, por favor llame al número del centro de servicio en el país donde usted compró su producto. NO devuelva el producto al fabricante. Llame o lleve el producto a un centro de servicio autorizado. DOS AÑOS DE GARANTÍA LIMITADA (No aplica en México, Estados Unidos o Canadá) ¿Qué cubre la garantía?

• La garantía cubre cualquier defecto de materiales o de mano de obra. Applica no se responsabiliza por ningún costo que exceda el valor de compra del producto. ¿Por cuánto tiempo es válida la garantía?

• Por dos años a partir de la fecha original de compra. ¿Cómo se puede obtener servicio?

• Conserve el recibo original de compra.

• Por favor llame al número del centro de servicio autorizado. Esta garantía no cubre:

• Los productos que han sido utilizados en condiciones distintas a las normales

• Los daños ocasionados por el mal uso, el abuso o negligencia.

• Los productos que han sido alterados de alguna manera

• Los daños ocasionados por el uso comercial del producto

• Los productos utilizados o reparados fuera del país original de compra

• Las piezas de vidrio y demás accesorios empacados con el aparato

• Los gastos de tramitación y embarque asociados al reemplazo del producto

27Póliza de Garantía (Válida sólo para México) Duración Applica de México, S. de R. L. de C.V. garantiza este producto por 2 años a partir de la fecha original de compra. ¿Qué cubre esta garantía? Esta Garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto. Requisitos para hacer válida la garantía Para reclamar su garantía deberá presentar al Centro de Servicio Autorizado la póliza sellada por el establecimiento en donde adquirió el producto. Si no la tiene, podrá presentar el comprobante de compra original. ¿Donde hago válida la garantía? Llame sin costo al teléfono 01 800 714 2503, para ubicar el Centro de Servicio Autorizado más cercano a su domicilio en donde usted podrá encontrar partes, componentes, consumibles y accesorios. Procedimiento para hacer válida la garantía Acuda al Centro de Servicio Autorizado con el producto con la póliza de garantía sellada o el comprobante de compra original, ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. Esta garantía incluye los gastos de transportación que se deriven de su cumplimiento. Excepciones Esta garantía no será válida cuando el producto: A) Se hubiese utilizado en condiciones distintas a las normales. B) No hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. C) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Applica de México, S. de R. L. de C.V. Nota: Usted podra encontrar partes, componentes, consumibles y accesorios en los centros de servicios autorizados. Esta garantía incluyen los gastos de transportación que se deriven de sus cumplimiento dentro de sus red de servicio. Argentina Servicio Técnico Central Service New S.R.L. Atención al Cliente Ruiz Huidobro 3860 Buenos Aires, Argentina Tel.: (54-11) 4546-1212 Chile Servicio Máquinas y Herramientas Ltda. Av. Apoquindo No. 4867 - Las Condes Santiago, Chile Tel.: (562) 263-2490 Colombia PLINARES Avenida Ciudad de Quito #88-09 Bogotá, Colombia Tel. sin costo 01 800 7001870 Costa Rica Aplicaciones Electromecanicas, S.A. Calle 26 Bis y Ave. 3 San Jose, Costa Rica Tel.: (506) 257-5716/223-0136 Ecuador Castelcorp Km 2-1/2 Avenida Juan T. Marengo junto Dicentro Guayaquil, Ecuador Tel.: (5934) 224-7878/224-

El Salvador Sedeblack Calle A San Antonio Abad y Av. Lisboa, Edif. Lisboa Local #21 San Salvador, El Salvador Tel.: (503) 274-1179/274-0279 Guatemala MacPartes, S.A. 34 Calle 4-14 Zona 9 Frente a Tecun Guatemala City, Guatemala Tel.: (502) 331-5020 360-0521 Honduras Lady Lee Centro Comercial Mega Plaza Carretera a la Lima San Pedro Sula, Honduras Tel.: (504) 553-1612 México Art. 123 y José Ma. Marroquí #28-D Centro. Mexico D.F. Tel.: 01 (800) 714-2499 (55) 1106-1400 Nicaragua H & L Electronic Zumen 3, C. Arriba y 15 Varas al Sur Managua, Nicaragua Tel.: (505) 260-3262 Panamá Authorized Service Center Electrodomésticos, S.A. Boulevard El Dorado, al lado del Parque de las Mercedes Panamá, Panamá Tel.: (507) 236-5404 Perú Servicio Técnico Central Fast Service Calle Jorge Muelle 121 San Borja Lima Perú Tel.( 0511) 2257391-2230221 Tel.: 2 22 44 14 Fax: 2 22 44 04 Puerto Rico Buckeye Service Jesús P. Piñero #1013 Puerto Nuevo, SJ PR 00920 Tel.: (787) 782-6175 Republica Dominicana Plaza Lama, S.A. Av, Duarte #94 Santo Domingo, República Dominicana Tel.: (809) 687-9171 Trinidad and Tobago A.S. Bryden & Sons (Trinidad) Limited 33 Independence Square, Port of Spain Trinidad, W.I. Tel.: (868) 623-4696 Venezuela Centro Comercial City Market Diagonal al hotel Melia, Sabana Grande, Mivel plaza local 153. Caracas Venezuela Tel. 0212-3240969 y 0412-5926308. Por favor llame al número correspondiente que aparece en la lista a continuación para solicitar que se haga efectiva la garantía y donde Ud. puede solicitar servicio, reparaciones o partes en el país donde el producto fué comprado. Comercializado por: Applica de México, S. de R. L. de C.V. Blvd. Manuel Avila Camacho 2900-902, Fracc Los Pirules Tlalnepantla, Edo. de México. C.P. 54040. R. F. C. AME-001026- PE3. Servicio y Reparación Art. 123 y José Ma. Marroquí # 28 D Col. Centro, Mexico D. F., CP 06050 Servicio al Consumidor, Venta de Refacciones y Accesorios

Sello del Distribuidor: Fecha de compra: Modelo:
