MANUAL DE USUARIO KGP33330 BOSCH

8. <<Alarm>> indicator light

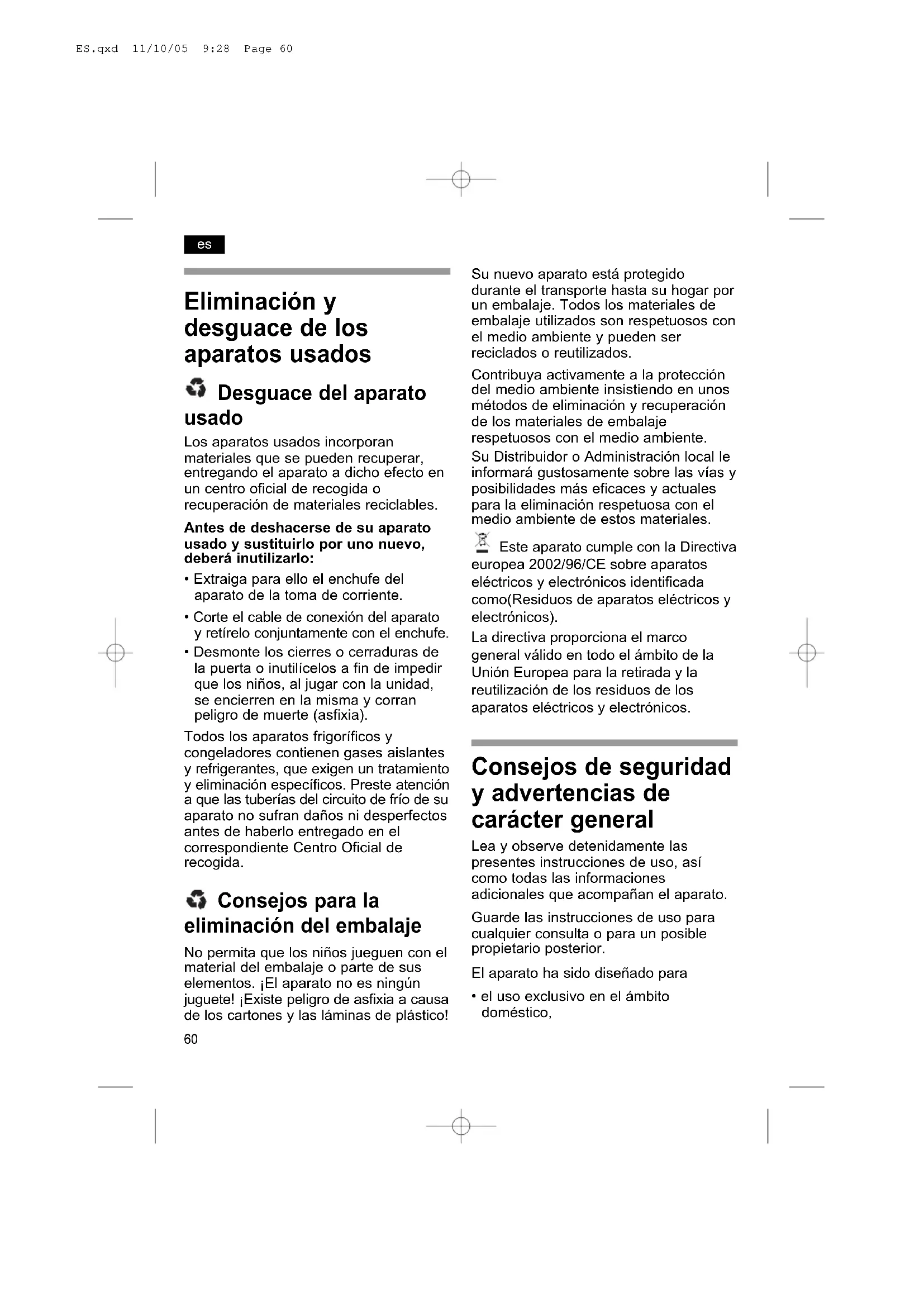

Eliminación y desguace de los aparatos usados Desguace del aparato usado Los aparatos usados incorporan materiales que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. Antes de deshacerse de su aparato usado y sustituirlo por uno nuevo, deberá inutilizarlo:

• Extraiga para ello el enchufe del aparato de la toma de corriente.

• Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe.

• Desmonte los cierres o cerraduras de la puerta o inutilícelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y corran peligro de muerte (asfixia). Todos los aparatos frigoríficos y congeladores contienen gases aislantes y refrigerantes, que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frío de su aparato no sufran daños ni desperfectos antes de haberlo entregado en el correspondiente Centro Oficial de recogida. Consejos para la eliminación del embalaje No permita que los niños jueguen con el material del embalaje o parte de sus elementos. ¡El aparato no es ningún juguete! ¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico! Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como(Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos. Consejos de seguridad y advertencias de carácter general Lea y observe detenidamente las presentes instrucciones de uso, así como todas las informaciones adicionales que acompañan el aparato. Guarde las instrucciones de uso para cualquier consulta o para un posible propietario posterior. El aparato ha sido diseñado para

• el uso exclusivo en el ámbito doméstico, ES.qxd 11/10/05 9:28 Page 6061

• la refrigeración y congelación de alimentos. En caso de utilizarla para fines industriales, deberán tenerse en cuenta las correspondientes normas y disposiciones. ¡Atención! Efectuar la instalación y conexión del aparato a la red eléctrica, de conformidad a las instrucciones de montaje adjuntas. Si el aparato presentara daños o desperfectos, no deberá ser puesto en funcionamiento. En caso de duda consultar con el distribuidor en donde adquirió el aparato. ¡Atención! No obstruir las aberturas de ventilación y aireación del aparato ¡Atención! Para acelerar el proceso de descongelación, utilizar sólo los medios aconsejados por el fabricante. ¡Atención! No utilizar en el interior de los compartimentos de conservación de alimentos y congelación aparatos que no estén autorizados por el fabricante. ¡Atención! No dañar las piezas y elementos componentes del circuito de frío, por ejemplo perforando los conductos del agente refrigerante con objetos puntiagudos, doblando los conductos o rascando los revestimientos de las superficies, etc. La salida a chorros del agente refrigerante puede provocar lesiones en los ojos o hacer que éste se inflame. En caso de emergencia

• Enjuagar los ojos con agua abundante; avisar a un médico.

• Mantener el aparato alejado de las chispas de encendido o fuentes de fuegos.

• Extraer el cable de conexión de la toma de corriente. Ventilar el recinto a fondo durante varios minutos. Peligro de explosión Guardar las bebidas con un alto grado de alcohol en envases con cierre hermético; además se deberán colocar siempre en posición vertical. Advertencia

• Procure no obstruir las rejillas de ventilación de la estructura del frigorífico.

• No utilice dispositivos mecánicos ni cualquier otro medio de aceleración del proceso de descongelación que no sean los recomendados por el fabricante.

• Procure no dañar el circuito de refrigeración.

• Utilice siempre para el frigorífico / congelador el tipo de componentes eléctricos internos recomendado por el fabricante. ES.qxd 11/10/05 9:28 Page 6162

Familiarizándose con la unidad Las presentes Instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerdan con las de su aparato concreto. Figura Q A Compartimento refrigerador B Compartimento de congelación 1-9 Cuadro de mandos 10 lluminación interior 11 Bandejas en el frigorífico para guardar pan y bollería, platos cocinados, productos lácteos, carne y embutido 12 Cajón para la verdura, para guardar verduras y hortalizas, frutas y lechugas 13 Estantes, para guardar tarros y latas pequeñas. 14 Compartimento para la mantequilla y el queso 15 Elemento portahuevos 16 Botellero para guardar botellas grandes 17 Cajón de congelación 18 Ventilador 19 Sonda refrigerador Cuadro de mandos Figura W

1. Interruptor para la

CONEXIÓN/DESCONEXIÓN del compartimento refrigerador Sirve para conectar y desconectar el compartimento refrigerador de forma independiente

2. Tecla para el enfriamiento

ultrarrápido <<super>> Sirve para activar y desactivar el enfriamiento ultrarrápido. Con esta función se pueden enfriar alimentos o bebidas que se encuentren en el compartimento refrigerador. Para ello hay que activar esta función en el momento en el que se deseen enfriar los alimentos o bebidas. La activación de esta función es señalada a través del piloto 5 <<super>> La pantalla de visualización 4 indica “SU”. Al activar esta función, el grupo frigorífico funcionará de tal forma que se alcancen las temperaturas más bajas en el refrigerador. Esta función se desactiva manualmente volviendo a pulsar la tecla 2 o bien automáticamente al cabo de unas 2 horas de su activación, volviendo la regulación del refrigerador a la posición anteriormente ajustada antes de activar la función <<super>>

3. Tecla para ajustar la temperatura

Pulsar repetida o continuamente la tecla de ajuste de la temperatura hasta que en la pantalla aparezca la temperatura deseada. El valor mostrado en último lugar es memorizado por el sistema. (Los valores ajustados se muestran correlativamente de +2ºC hasta +11ºC. Tras mostrar el valor +11ºC, vuelve a aparecer la indicación +2ºC).

4. Pantalla de visualización de la

temperatura del refrigerador Muestra la temperatura seleccionada del refrigerador

5. Indicador para el enfriamiento

ultrarrápido <<super>> Sólo se ilumina estando activada la opción <<enfriamiento ultrarrápido>> 2

6. Indicador para la congelación

ultrarrápida <<super>>. Sólo se ilumina estando activada la opción <<congelación ultrarrápida>> 10

7. Pantalla de visualización de la

temperatura del congelador Muestra la temperatura selccionada del congelador

La alarma se activa en caso de registrarse una temperatura demasiado elevada en el interior del congelador, amenazando la descongelación de los alimentos congelados. El indicador se apaga tan pronto como el congelador haya alcanzado su temperatura de servicio normal. La alarma se puede activar también ocasionalmente, sin significar por ello ningún peligro de deterioro inmediato de los alimentos en los siguientes casos: - Al poner en marcha el aparato - Al introducir grandes cantidades de alimentos frescos

9. Tecla para ajustar la temperatura

del congelador. Pulsar repetida o continuamente la tecla de ajuste de la temperatura hasta que en la pantalla aparezca la temperatura deseada. El valor mostrado en último lugar es memorizado por el sistema. (Los valores ajustados se muestran correlativamente desde –18 ºC hasta –26ºC. Tras mostrar el valor –26 ºC, vuelve a aparecer la indicación –18 ºC).

10. Tecla para congelación

ultrarrápida <<super>> Sirve para activar y desactivar la congelación ultrarrápida. La activación de esta función es señalada a través del piloto 6 <<super>>. La pantalla de visualización 7 indica “SU”. Con esta función se pueden congelar simultáneamente grandes cantidades de alimentos. Para ello hay que activar la función hasta 24 horas antes de introducir los alimentos frescos en el congelador. Al estar activada esta función, el grupo frigorífico del aparato funciona continuamente, alcanzándose en el interior del congelador unas temperaturas muy bajas (gran frío). ES.qxd 11/10/05 9:28 Page 6364

La función de congelación ultrarrápida <<super>> se desactiva manualmente volviendo a pulsar la tecla 10 o automáticamente una vez que los alimentos se han congelado (en caso de congelar pequeñas cantidades de alimentos, el proceso concluye al cabo de varias horas; en el caso de congelar grandes cantidades de alimentos, el proceso puede durar hasta dos días). En caso de olvidar introducir los alimentos en el congelador a pesar de haber activado la función de congelación ultrarrápida, ésta se desactiva automáticamente al cabo de 26 horas.

Para desactivar la alarma acústica. La alarma acústica se activa en caso de registrarse una temperatura demasiado elevada en el interior del congelador, amenazando la descongelación de los alimentos congelados (al mismo tiempo se ilumina el piloto 8 <<alarm>> y en la pantalla de visualización 7 aparece <<AL>>. La alarma acústica se puede activar ocasionalmente, sin significar por ello ningún peligro de deterioro inmediato de los alimentos, en los casos siguientes: - Al poner en marcha el aparato - Al introducir grandes cantidades de alimentos frescos - Al permanecer abierta la puerta del congelador durante un tiempo excesivo. Pulsando la tecla 11 se desactiva la alarma acústica

12. Interruptor para la

CONEXIÓN/DESCONEXIÓN del congelador Sirve para conectar y desconectar el congelador de forma independiente. Clases climáticas - Máxima temperatura ambiente admisible La clase climática de cada aparato es señalada en la placa de características del mismo y sirve de referencia para saber dentro de qué bandas de temperatura ambiente puede funcionar. Clase climática Temperatura del entorno admisible SN +10 °C hasta 32 °C N +16 °C hasta 32 °C ST +18 °C hasta 38 °C T +18 °C hasta 43 °C Ventilación Figura E El aire recalentado en la pared posterior del aparato debe poder escapar libremente. De lo contrario, el aparato tendrá que aumentar su rendimiento, provocando un consumo de energía eléctrica elevado e inútil. Por esta razón habrá que prestar particular atención a que las aberturas de ventilación y aireación no estén nunca obstruidas. Capacidad útil Los datos referentes a la capacidad útil de su aparato figuran en la placa de características del mismo. ES.qxd 11/10/05 9:28 Page 6465

Conexión del aparato / Puesta en funcionamiento / Ajuste de la temperatura Limpiar el aparato antes de ponerlo por vez primera en marcha. Conexión del aparato La toma de corriente deberá ser libremente accesible. Conectar la unidad a una red eléctrica de corriente alterna de 220-240 V (N/SN), 220-230 V (ST)/50 Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra. La toma de corriente debe estar protegida con un fusible de 10 amperios como mínimo. En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional. La placa de características del aparato se encuentra en el lateral inferior izquierdo. En caso de que fuera necesario sustituir el enchufe de conexión a la red eléctrica, esto sólo podrá ser efectuado por técnicos especializados de la marca. ¡Atención! No conectar el aparato en ningún caso a conectores electrónicos para ahorro energético (por ejemplo Ecoboy, Sava Plug, etc.) ni tampoco a rectificadores inversos que transforman la corriente continua en corriente alterna de 230 V (por ejemplo instalaciones de energía solar, redes eléctricas de buques). Conectar el aparato Figura W

• Para la puesta en marcha del compartimento refrigerador pulsar la tecla 1. La iluminación interior se activa al abrir la puerta.

• Para la puesta en marcha del compartimento congelador, pulsar la tecla 12.

• Tras la puesta en marcha del congelador se iluminará el indicador de alarma 8 (Ver apartado Cuadro de Mandos. 8 Piloto alarma) El aparato posee de fábrica los siguientes ajustes básicos Temperatura de refrigerador: +6ºC Temperatura de congelador: -18ºC Selección de la temperatura Los valores ajustados se pueden modificar. Véase al respecto la descripción cerrespondiente que figura en el apartado: 3 Tecla para la regulación de la temperatura del refrigerador. 9 Tecla para la regulación de la temperatura del congelador. Puntos a tener en cuenta sobre las zonas de frío del aparato Debido al aire que circula en el interior del frigorífico se forman diferentes zonas de frío con sus respectivas temperaturas: La zona de temperatura para los alimentos sensibles depende del modelo, se encuentra en la zona más inferior, entre la flecha lateral y el estante de cristal inferior (Fig. !1/1 y 2), o también puede encontrarse entre las dos flechas (Fig. !2/1 y 2). ES.qxd 11/10/05 9:28 Page 6566

Ideal para almacenar carne, pescado, embutido, diferentes tipos de lechugas, etc. Advertencias relativas al funcionamiento del aparato

• El ventilador (Fig. Q/18), funciona o está parado según lo requiera el comportamiento refrigerador.

• Los lados frontales del cuerpo del congelador son calentados ligeramente. De este modo se impide la formación de agua de condensación en la zona de la junta de la puerta.

• Durante el funcionamiento del grupo frigorífico se forman gotas de agua o escarcha sobre la pared posterior del frigorífico. Esto es un fenómeno perfectamente normal y es debido a razones técnicas. No es necesario raspar la escarcha ni secar las gotas de agua, dado que se descongelan automáticamente. El agua de descongelación es recogida en la canaleta de desague (Fig. I/A ), volviendo al grupo frigorífico, donde se evapora.

• Al existir una elevada humedad del aire, puede formarse agua de condensación en el interior del refrigerador, preferentemente sobre las bandejas de cristal. En tal caso, los alimentos deberán guardarse en el frigorífico envueltos y ajustar una temperatura más baja.

• Algunas veces es posible que tras cerrar la puerta, ésta no se pueda volver a abrir inmediatamente. Esto se debe a que, cuando se abre la puerta, se crea una cierta depresión en el interior del aparato. Por lo tanto, cuando se produzca tal situación deberá aguardar unos dos a tres minutos antes de abrir la puerta, a fin de permitir que la depresión sea compensada.

• A causa del trabajo del grupo frigorífico, en algunos puntos de las rejillas congeladores puede acumularse rápidamente escarcha. Esto no afecta en absoluto al buen funcionamiento del aparato ni tampoco implica un aumento del consumo de energía eléctrica. La eliminación de la escarcha acumulada sólo será necesaria en caso de que la capa de escarcha o hielo alcance un espesor de más de 5 mm sobre toda la superficie de las rejillas congeladoras.

• No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del aparato o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad.

• No colocar alimentos en las proximidades de sonda del compartimento refrigerador (fig. Q/19), de esta forma se conseguirá un óptimo funcionamiento de su aparato. ES.qxd 11/10/05 9:28 Page 6667

Desconexión y paro del aparato Desconectar el aparato

• Para desconectar el refrigerador pulsar la tecla W/1, la iluminación interior se desactiva y también la pantalla de visualización W/4

• Para desconectar el congelador pulsar la tecla W/12, la pantalla de visualización W/7 se desactiva. Paro del aparato En caso largos períodos de inactividad del aparato:

• Extraiga para ello el enchufe del aparato de la toma de corriente.

• Desescarchar y limpiar el aparato.

• Dejar abiertas las puertas del aparato. Equipamiento del frigorífico La posición de las bandejas en el frigorífico y los estantes y soportes en la cara interior de la puerta se puede modificar individualmente: Figura R

• Desplazar las bandejas hacia adelante, inclinarlas hacia abajo y extraerlas. Figura T

• Levantar los soportes y estantes de la cara interior de la puerta y retirarlos o colocarlos en una nueva posición. Equipo opcional (no incluidos en todos los modelos) Botellero Figura Y Los elementos de soporte impiden que las botellas vuelquen al abrir o cerrar la puerta. ES.qxd 11/10/05 9:28 Page 6768

Congelar y conservar alimentos congelados Puntos a tener en cuenta al comprar alimentos ultracongelados Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño. Verifique la fecha de caducidad de los alimentos. Asegúrese de que ésta no ha vencido. La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de -18 °C. Procure transportarlos directamente a casa en una bolsa isotérmica. Congelar alimentos frescos en casa ¡Atención! No utilizar materiales nocivos para la salud para el envasado o cierre de los alimentos. Materiales indicados para el envasado de los alimentos Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Materiales apropiados para el cierre de los envases Gomitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Procurar que los alimentos congelados que ya hubiera en el compartimento de congelación no entren en contacto con los alimentos frescos que se desean congelar. Las indicaciones sobre la máxima capacidad de congelación según las normas más actuales figuran en la placa del aparato. La capacidad máxima de congelación de alimentos frescos en 24 h, (distribuidos sobre las rejillas congeladoras), se indica en la placa de características (en Kg/24h), ver figura !0. Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Por esta razón no deberá superarse la máxima capacidad de congelación del aparato. En caso de congelar los productos en los cajones de congelación, disminuye ligeramente la capacidad de congelación del aparato. En caso de guardar productos ya congelados en el congelador, deberá activarse la opción «super» varias horas antes de colocar los alimentos frescos en el congelador. Conservar los alimentos congelados

• Con objeto de no obstaculizar la circulación del aire en el interior del aparato, hay que asegurarse siempre de que todos los cajones de congelación se encuentren introducidos hasta el tope en el compartimento de congelación. ES.qxd 11/10/05 9:28 Page 6869

• En caso de tener que congelar una gran cantidad de alimentos, se pueden extraer todos los cajones del congelador (excepto el cajón inferior) y apilar los alimentos sobre las rejillas congeladoras. Para retirar los cajones deberán extraerse completamente hasta alcanzar el tope limitador, inclinándolas a continuación hacia arriba. Calendario de congelación Para evitar pérdidas de calidad y valor nutritivo de los alimentos congelados, es necesario consumirlos antes de que caduque su plazo máximo de conservación a -18°C. Pescado, hasta 6 meses embutido, platos cocinados, así como pan y bollería Queso, aves hasta 8 meses y carne Fruta y verdura hasta 12 meses Preparar helados ¡Atención! No usar heladoras eléctricas en el interior del compartimento de congelación. Preparación de cubitos de hielo Figura U (no incluidos en todos los modelos) Llenar 3/4 partes de la cubitera de hielo con agua. Colocarla en el compartimento de congelación. Separar la cubitera adherida al fondo del compartimento de congelación con un objeto romo (por ejemplo el mango de una cuchara). Para retirar los cubitos de hielo de la cubitera, colocarla brevemente bajo el chorro de agua del grifo o doblarla ligeramente. Para que sus cubitos se hagan más rápidamente coloque las cubiertas en el primer cajón (Fig. Q/17). Desescarchar (descongelar) y limpiar la unidad Limpiar el frigorífico una vez al mes. La limpieza del compartimento de con- gelación conviene efectuarla cada vez que se efectúe también el desescarcha- do del mismo. ¡Peligro de descargas eléctricas! No utilizar ningún tipo de limpiadora de vapor. El vapor caliente podría dañar las superficies del aparato o su instalación eléctrica. ¡La seguridad eléctrica de su aparato podría resultar seriamente afectada! No rascar el hielo o la escarcha con ayuda de cuchillos u objetos puntiagudos No dañar las piezas y elementos componentes del circuito de frío, por ejemplo perforando los conductos del agente refrigerante. ES.qxd 11/10/05 9:28 Page 6970

La salida a chorros del agente refrigerante puede provocar lesiones en los ojos o hacer que éste se inflame. No utilizar en ningún caso aparatos eléc- tricos o focos de fuego activo (por ejem- plo velas o lámparas de petróleo) en el interior del aparato. Descongelar el compartimento de congelación

• Extraer los cajones de congelación con los alimentos que hubieran en ellos. Poner sobre éstos los acumuladores de frío (en caso de disponer de éstos). Colocar a continuación los cajones en un lugar lo más frío posible.

• Extraiga para ello el enchufe del aparato de la toma de corriente.

• Tras concluir el desescarchado del aparato, evacuar el agua de descongelación recogida. Limpiar y secar el fondo del compartimento de congelación con una esponja. Sprays específicos para descongelación Observar estrictamente las indicaciones y advertencias facilitadas por el fabricante. ¡Atención! El uso de sprays específicos para descongelación requiere suma precaución, dado que éstos pueden originar gases explosivos o contener agentes disolventes o propelentes que pueden dañar los elementos de plástico de la unidad o incluso resultar nocivos para la salud humana. Consejos prácticos para la descongelación

• Para acelerar el proceso de descongelación se puede colocar una olla con agua muy caliente (no hirviendo) sobre una base de soporte, en el interior del compartimento de congelación. Limpieza de aparato

• Limpiar con agua tibia y algo de detergente desinfectante, como por ejemplo un lavavajillas manual suave. La junta de la puerta se limpiará sólo con agua clara, secándola bien a continuación. Prestar atención a que el agua empleada en la limpieza no penetre en el orificio de drenaje y fluya hasta la bandeja de evaporación. En ningún caso deberán emplearse arenilla, agentes frotadores o limpiadores con ácidos o disolventes químicos. No lavar nunca los estantes, soportes y recipientes o cajones en el lavavajillas. ¡Las piezas pueden deformarse!

• Introducir el cable de conexión en la toma de corriente. Conectar el fusible. ES.qxd 11/10/05 9:28 Page 7071

Consejos prácticos para ahorrar energía eléctrica

• Emplazar el frigorífico en una habitación seca y fresca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a un foco activo de calor tal como cocinas, calefacciones, etc.

• Dejar enfriar los alimentos o bebidas calientes hasta temperatura ambiente antes de introducirlos en el congelador.

• Descongelar los productos congelados colocándolos, por ejemplo en el frigorífico. De este modo se aprovecha el frío acumulado en el alimento para refrigerar los alimentos frescos del frigorífico.

• Mantener abierta la puerta del aparato el menos tiempo posible.

• Limpiar periódicamente la rejilla trasera del frigorífico (condensador) para el óptimo funcionamiento del aparato Advertencias sobre los ruidos de funcionamiento del aparato Ruidos perfectamente normales Ruidos como de murmullos sordos son inevitables durante el funcionamien- to del compresor. Ligero gorgoteo sonido característico que se produce al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor. Breves ruidos en forma de clic sólo se escuchan cuando el regulador conecta y desconecta el compresor. Ruidos de fácil solución El aparato está colocado en posición desnivelada Nivelar el aparato con ayuda del nivel de burbuja y los soportes roscados que incorpora, o calzándolo. En caso de estar el aparato en contacto con muebles u otros aparatos Separarlo de los muebles o aparatos con los que estuviera en contacto. Los cajones, cestos, estantes o soportes oscilan o están agarrotados Revisar los elementos afectados. En caso necesario, volverlos a colocar en su posición correcta. Las botellas o recipientes entran en contacto mutuo Separar algo las botellas y los recipientes. ES.qxd 11/10/05 9:28 Page 7172

Pequeñas averías de fácil solución Antes de avisar al Servicio de De esta forma se evitará usted gastos Asistencia Técnica Oficial: innecesarios, dado que en estos casos, Para evitar una intervención innecesaria los gastos del técnico no quedan del servicio técnico, compruebe si la cubiertos por las prestaciones del servicio avería o fallo que usted ha constatado se de garantía. encuentra recogida en los siguientes consejos y advertencias. Avería Posible causa Forma de subsanarla La iluminación La lámpara está defectuosa. Sustituir la lámpara. interior del frigorífico no 1. Extraer el enchufe del aparato funciona, de la toma de corriente de la aunque el red o desconectar el fusible. grupo frigorífico 2. Soltar la pantalla (Fig. O/B), trabaja girando la rueda inferior (Fig. O/C) en sentido antihorario tal y como indica la figura.

3. Sustituir la lámpara fundida por

una nueva. (lámpara de repuesto, 220-240 V, corriente alterna base E14, para el número de watios, véase la lámpara defectuosa). El interruptor de la luz interior Verificar la movilidad del está agarrotado (Fig. O/A). interruptor de la iluminación interior. Se ha El tubo de desagüe del agua Limpiar la canaleta de desagüe acumulado de descongelación está y el orificio de drenaje (Fig. I/B). agua en el obstruido (Fig. I/B). Véase a este respecto el capítulo fondo del «Limpieza de aparato». frigorífico. En la pantalla Avisar al Servicio de Asistencia de Técnica Oficial de la marca. visualización aparecen las letras «E 1» o «E 2». ES.qxd 11/10/05 9:28 Page 7273

Servicio de Asistencia Técnica En caso de reparación o al persistir la avería y no poderla subsanar en función de los consejos y advertencias anteriores:

• Desconectar el aparato de la red eléctrica o activar el fusible.

• No abrir las puertas del aparato inútilmente. El número de teléfono del Servicio de Asistencia Técnica más próximo figura en la correspondiente guía telefónica o en el Directorio del Servicio de Asistencia Técnica. Al solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar el número de producto (E-Nr.) y el de fabricación (FD) de su unidad Ambos números se encuentran en la placa de características del aparato. Fig. !0 Tenga presente que indicando el número de producto y el de fabricación de su unidad puede contribuir a evitar desplazamientos y costes innecesarios al Servicio de Asistencia Técnica que, de otra manera, le serían cargados en cuenta. Avería Posible causa Forma de subsanarla El piloto de Las aberturas de ventilación Retirar los objetos que obstruyan aviso «alarm» y aireación están obstruidas. las aberturas de ventilación. se ilumina, la alarma acústica La puerta del compartimento Cerrar la puerta. se activa. de congelación está abierta. Se ha introducido una cantidad No superar la maxima capacidad excesiva de alimentos frescos de congelación del aparato. en el congelador Ninguna de Se ha producido un corte del Verificar si existe alimentación las pantallas suministro de corriente; el de corriente. El fusible tiene que o indicadores fusible se ha activado; el estar conectado. se ilumina. enchufe no está correctamente asentado en la toma de corriente. ES.qxd 11/10/05 9:28 Page 7374
