MANUAL DE USUARIO T59TF6RN0 NEFF

Indicaciones generales

Lea atentamente estas instrucciones.
- Solo un profesional autorizzato pueda connectar el dispositivo.
- Una instalación, aperture del aparato, conexión o montaje inadequado supone la perdida de validez de la garantía del producto.
- Desconectar la alimentacion electrica antes de realizarrialquier tipo de trabajo.

• Después de realizar la instalación se debe asegurar que el usuario no pueda acceder a ningún componente electrico.
• No instalar este aparato en barcos o vehículos.

Montaje seguro

Tener en cuenta estasindicaciones de seguridad al montar el aparato.

Solamente un montaje profesional confoa a las instrucciones de montaje能把 garantizar un uso seguro del aparato. El instalador es responsable del funcionaperfecto en el lugar de instalacion.

ADVERTENCIA - iPeligro: magnetismo!

El aparato contiene imanes permanentes.
Estos能把 repeticutir en el correcto func-. tionamento de implantes electronicos como marcapasos o bombas de insulina.

Las personas con implantes electrónicos deben mantener una distancia minima de 10 cm respecto al aparato.

ADVERTENCIA - Riesgo de lesiones!

Las piezas que estén accesibles durante el montaje peuvent tener los bordes aflilados oCausear cortes al tocarlas.

Llevar guantes protectores

Indicaciones relativas a la connexion electrica

Para conectar electricamente el aparato de forma segura, consultar estasindicaciones.

• Solo un profesional autorizo o un先进技术 del Servicio de Asistencia con formación españica能把 conectar el aparato. Se tendrá que regir por las dispositionses de la compañero abastecedora de la electricidad de la zona.
• El aparato debe ser conectado a la instalacion fija y deben ser incorporedados medios de desconexión a la instalación fija de acuerdo a las reglamentaciones de la instalación.
  El fabricante no asume responsabilidad alguna porfallos de functonamento o posibles daños derivados de una mala instalacion electrica.

Tipodeconexión

El aparato pertenece a la classe de proteccion 1. Por estareason, solo peuteutilizarse conectadoa una conexion con conductor de toma a tierra.

Cable de alimentación

Puede estar connectado en la caja de connexion de la placá de coccción o suministrado con el aparato.

• Los datos de connexion necessarios están indicados en la plaza de caracteristicas y en los esquemas de connexion.
• Utilizar únicamente el cable de conexión suministrado con el aparato o por el Servicio de Asistencia Técnica. En caso de besoinar un cable de mayor longitud contacte con el Servicio de Asistencia Técnica. Dispensible hasta 2,20 m

Indicaciones relativas al mueble de montaje

Las placas de induccion solo peuvent ser instaladas sobre cajon u hornos con ventilacion forzada. Debajo de la placac de coccion no se pueda instalar frigorificos, lavavajillas, hornos sin ventilacion, lavadoras o secadoras.
- Asegurar de que el mueble empotrado es resistente a una temperatura de 90^ como微量元素.

Encimera

Siga las recomendaciones del fabricante de la encimera.

• Plana, horizontal, estable.
• La encimera donde se instale el aparato debe ser resistente a pesos de 60kg aprox.

• En encimeras finas utilizar un material de refuerzo resistente al calor y a la humedad.

• La planitud de la plac de coccción solo deben comprobarse una vez instalada en el hueco de encastre.

Campana extractora

• La distancia minima entre la campana extractor y la placá de coccción debe ser al menos la distanca indicada en las instrucciones de montaje de la campana de extracción.

Preparación de los muebles de montaje

1. Marcar el hueco del mueble según el esquema de montaje.

2. Asegurar de que el ángulo de la superficie de corte en relacion con la encimera sea de 90^ .
   Fig. 1

3. Retirar las virutasuponedeslortrabajosde corte.

4. Sellar las superficies de corte con material resistente al calor.

Ventilacion

Para asegurar un correcto funciona el aparato se debe tener en cuenta una adecuada ventilacion de la placacoccion. El ventilador situado en la parte inferior del aparato debe aspirar suficiente caudal de aire fresco por lo que los muebles deben estar adaptados para tal proposto.

1. Una separación minima entre la parte trasera del mueble y la pared de la cucina.

$$ \rightarrow \text {F i g .} 2 $$

1. Una abertura en la parte superior de la pared trasera del mueble.

$$ \rightarrow F i g. \quad 3 $$

1. En el caso de no tener unaSeparateda minima de 20mm en la parte trasera del mueble, se deben realizar una abertura en la parte inferior del mismo.

$$ \rightarrow \text {F i g .} $$

1. Si la anchura interior del mueble es menor de 880 mm, se debe hacer un corte en las paredes laterales.

$$ \rightarrow \text {F i g .} 5 $$

1. No cerrar el zócalo inferior herméticamente.

Note: Si el aparato se instala en isla u/otherspecial de instalacion no descrita, es imprescindible asegurar la correcta ventilacion de la placac de cocccion.

Montaje sobre cajón

• Para asegurar una buena ventilación la distancia entre la parte superior de la encimera y la parte superior del cajón debe ser 65 mm.

Fig. 6

Montaje sobre horno

• Para asegurar una buena ventilación la distancia entre la parte superior de la encimera y la parte superior del frontal del hora de ser de 30 mm y la distancia minima entre el hora y la placía de cocción debe de ser 5 mm.
• Consulte lasindicaciones de montaje del horno por sifuera necessario augmentar la distancia entre la placadecoocacionyel horno.

Fig. 7

Colocar el cable de alimentación en la caja de connexion

Requisito: En aparatos sin cable de connexion premontado.

1. Dar la vuelta a la plac de coccyon y colocarla sobre la mesma base del embalaje, sobre un paño o superficie apta para evaporar rayaduras. Fig. 8

2. Levantar la tapa de la caja de connexion con referencia de un destornillador. Fig. 9

3. Qutar el tornillo de sujecion y levantar la abrazada con referencia de un destornillador. Fig. 10

4. Conectar exclusivamente según el esquema de conexiónado de la caja de conexión:

Fig. 11
- BN: Marrón
- BU: Azul
- GN/YE: Verde y amarillo
- BK: Negro
- GY: Gris

Notas

Si se realiza la connexion de ac器o al esque- ma 3N se deben utiliser el cable suministrado de 5 hilos.
Si se realiza la conexión de acuerdo al esquema 1N se deben utilizar el cable suministrado de 3 hilos y colocar los puentes de acuerdo al esquema de conexión.

1. Asegúrese de que los tornillos de la caja de conexión queden apretados afterwards de realizar la conexión de los cables.
2. Fijar el cable de alimentacion con la abrazadora y colocar el tornillo de sujeccion. Fig. 12
3. Alojar adecuadamente los cables en la zona central de la caja de conexión. Cerrar la tapa de la caja de conexión.
4. En caso de que el cable de alimentacion interfiera con el cajon, fjar el cable con la brida adjunta a la base de la placac de coccion.

→Fig.18

Instalar los railes de sujeción

Instalar los railes de sujecion en el mueble.

• En encimeras de piedra,PEGAR los railes. Utilizar cola adhesiva termoestable que sea apropiada para unir metal y piedra y que sea resistente a una temperatura como minimum de 90^
• No utilizes silicona para tapar las juntas.
• Si hay instaladasunas guías de sujeción, quitarlas e instalar las guías新动能as.
• En encimeras alicatadas usar los agujeros de rosca inferiores.
  Fig. 14

Colocar la placá de coccción

1. Encajjar la plac en el hueco. Fig. 15
2. En encimeras alicatas sales juntas entre los azulejos con caucho de silicona.

Note: No doclar ni aplrisionar el cable de conexión ymantenerlo alejado de bordes aflilados y partes calientes.

Conectar el aparato a la red electrica

Requisito: Tener en cuenta los datos de connexion indicados en la placar de caracteristicas.

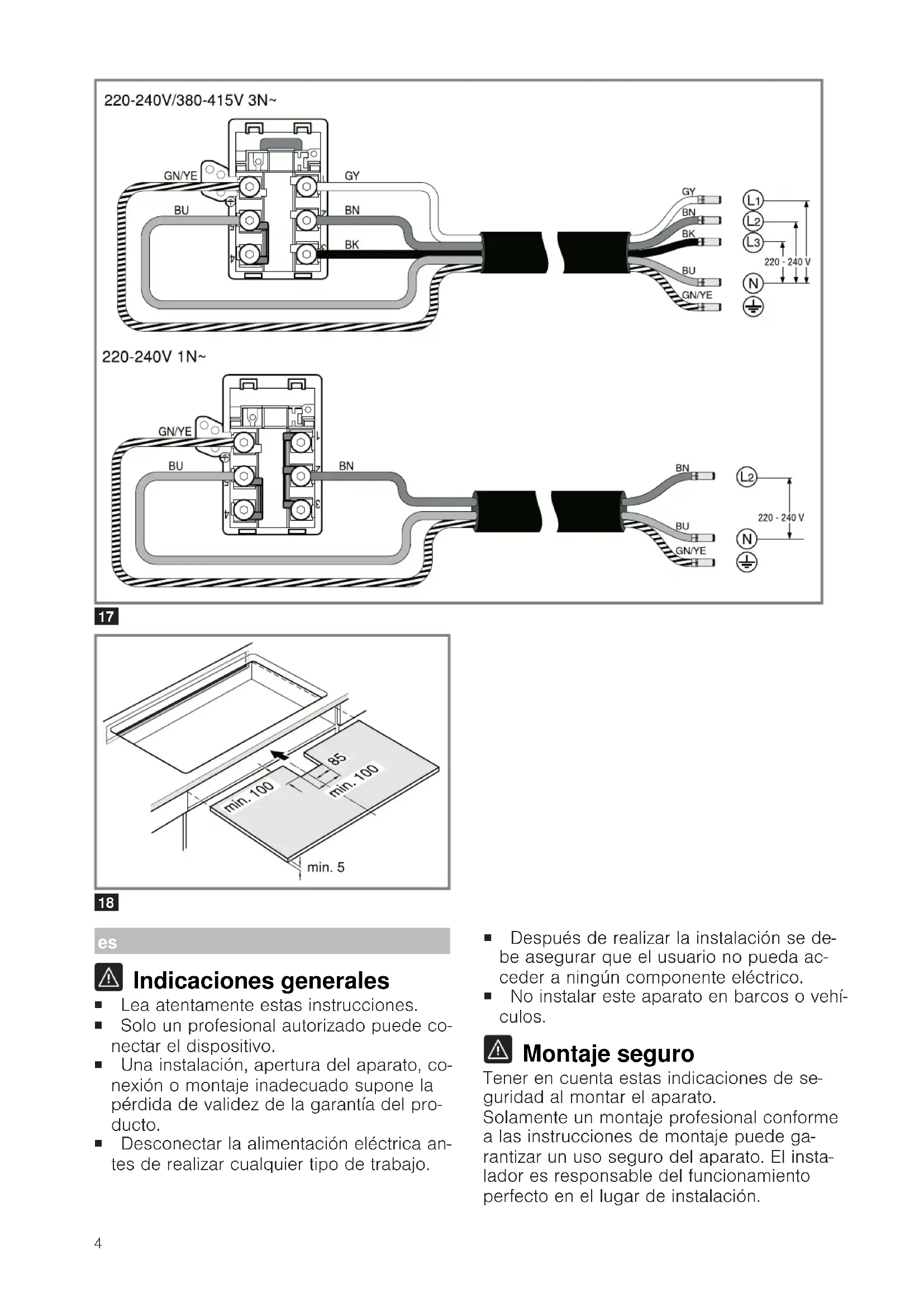

1. Conectar exclusivamente según el esquema de conexión:

Fig. 16, Fig. 17
- BN: Marrón
- BU: Azul

• GN/YE: Verde y amarillo
• BK: Negro

• GY: Gris

• Comprobar el funciona: si el panel indica- dor del aparato aparece 400 Esigifica que está mal connectado. Desconectar el aparato de la red y comprarla instalacion del cable de alimentacion.

Combinaciones especiales

Solo en el caso de instalar la placá de coccción sobre unorno dedistinctofabricante,utilizarunsoporte intermedio de madera.

Fig. 18

Desmontar el aparato

ATENCLON!

Las herramrientas poder danar el aparato.

No hacer palanca con el aparato desde arriba ha cia fuera.
1. Desconectar el aparato de la red electrica.
2. Extraer la placacde coccion ejerciendo presion desde abajo.
