BEDIENUNGSANLEITUNG T59TF6RN0 NEFF

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufahr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installatur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

WARNUNG - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen be-einflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

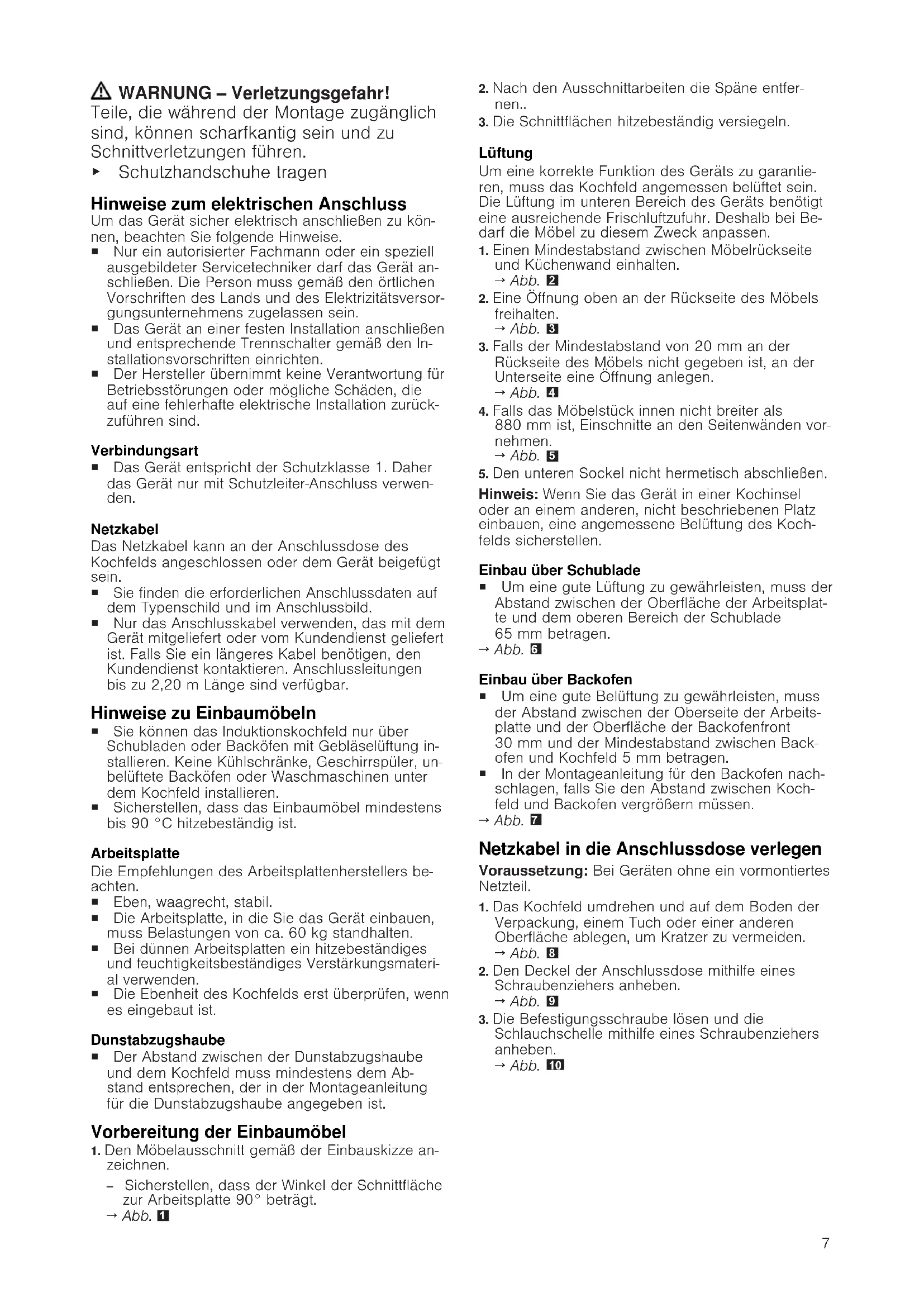

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführten sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlu SSDose des Kochfels angeschlossen oder dem Gerat beigefugt sein.

• Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.
• Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst geliefert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Lange sind verfügbar.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backofen mit Geblaseiluftung installmentieren. Keine Kuhlschränke, Geschirrspuler, unbelüftete Backofen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verständungsmaterial verwenden.
Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichen.

2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt.
   Abb. 1

3. Nach den Ausschnittarbeiten die Späne entfernen..

4. Die Schnittflächen hitzebeständig versiegeln.

Luftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts besteht eine ausreichende Frischluftzufahr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

$$ \rightarrow A b b. 2 $$

$$ \rightarrow A b b. \quad 3 $$

$$ \rightarrow A b b. \quad 4 $$

$$ \rightarrow A b b. \quad ① $$

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten.
2. Eine Öffnung offen an der Rückseite des Möbels freihalten.
3. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Offnung anlegen.
4. Falls das Möbelstückinnen nicht breiter als 880~mm ist, Einschnitte an den Seitenwänden vornehmen.
5. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen.

$$ \rightarrow A b b. 6 $$

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.

$$ \rightarrow A b b. \mathbf {7} $$

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden. Abb. 8
2. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.

$$ \rightarrow A b b. \quad 9 $$

1. Die Befestigungsschraube losen und die Schlauchschelle mithilfe eines Schraubenziehers anheben.

$$ \rightarrow A b b. \quad 1 0 $$

1. Nur gemäß Abbildung an der Anschlussdose anschlieBen:

→Abb. 11
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
GY: Grau

Hinweise

• Wenn der Anschluss gemäß Anschlusssschema 3N^ erfolgt, das gelieferte 5-adrige Kabel verwenden.

• Wenn der Anschluss gemäß Anschlusssschema 1N erfolgt, das mitgelieferte 3-adrige Kabel verwenden. Die Brücken entsprechend dem Anschlusssschema anordnen.

• Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.

• Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen. Abb. 12
• Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schreiben.
• Wenn das Netzkabel mit der Schublade interferiert, das Kabel mit dem beigeführten Kabelbinder an der Unterseite des Kochfelds befestigen.

→Abb.18

Halteschienen montieren

Die Halteschienen im Mobelstück montieren.

Die Halteschienen auf die Stein-Arbeitsplatte kleben. Einen Schmelzklebstoff verwenden, der für die Verklebung von Metall und Stein geeignet ist und eine Temperaturbestandigung von mindestens 90^ hat.
-KeinSilikonzumAbdachtenverwenden.
- Wenn bereits Halteschienen angebracht sind, diese entfernen und neue anbringen.
- Bei gefliesten Arbeitsplatten die unteren Gewindebohrungen verwenden.
Abb. 14

Kochfeld einsetzen

1. Das Kochfeld in den Ausschnitt einsetzen. Abb. 15
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und bereits Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

Abb. 16, Abb. 17
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
-GY:Grau

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 408d 605scheir, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prufen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

Abb. 18

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.
• Das Gerät vom Stromnetz trennen.
• Das Kochfeld von unter herausdrücken.
