Tipo de producto	Estación de acoplamiento USB-C
Marca	IOGEAR
Modelo	Dock Pro 60
Compatibilidad	Windows 10, Mac OS X 10.12+, Android 8+, iOS 12.1+ (iPad Pro 2018), Nintendo Switch
Puertos	1x USB-C PD (alimentación), 1x USB-C host, 1x HDMI (hasta 4K), 1x USB-A 3.1 Gen 1, 1x USB-A 2.0
Resolución máxima	4K mediante HDMI
Alimentación	USB-C Power Delivery (adaptador de corriente recomendado)
Dimensiones (estimadas)	10 x 5 x 2 cm
Peso (estimado)	100 g
Garantía	1 año limitada
Contenido del paquete	GUC3C4HP, cable USB-C, guía de inicio rápido, tarjeta de garantía
Configuración del sistema requerida	Windows 10, Mac OS X 10.12+, Android 8+, iOS 12.1+; compatibilidad con modo DP Alt mediante USB-C
Funciones principales	Extensión de pantalla, modo espejo, conectividad de periféricos USB
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño suave y seco
Seguridad	Conforme a FCC y CE
Piezas de repuesto	Cable USB-C reemplazable
Reparabilidad	No contiene piezas reparables por el usuario (garantía)

Preguntas frecuentes - Dock Pro 60 IOGEAR

¿Qué dispositivos son compatibles con el Dock Pro 60?

El Dock Pro 60 es compatible con Windows 10, Mac OS X 10.12 y superiores, Android 8 y superiores, iOS 12.1+ (iPad Pro 2018) y Nintendo Switch. Asegúrese de que su dispositivo sea compatible con el modo DP Alt mediante USB-C.

¿Cómo instalar la estación de acoplamiento?

1. Conecte la alimentación al puerto USB-C PD. 2. Conecte sus periféricos (pantalla HDMI, ratón, teclado) a los puertos correspondientes. 3. Conecte el cable USB-C del puerto host a su dispositivo (PC, Mac, Android o Nintendo Switch). La pantalla puede parpadear durante el reconocimiento.

¿Puedo usar una pantalla 4K con el Dock Pro 60?

Sí, el puerto HDMI admite una resolución de hasta 4K. Asegúrese de que su pantalla y su cable HDMI sean compatibles con 4K.

¿La estación carga mi computadora portátil?

Sí, el puerto USB-C PD puede suministrar alimentación mediante Power Delivery. Utilice un adaptador de corriente adecuado para cargar su dispositivo host.

¿Cómo conectar una Nintendo Switch?

1. Conecte el adaptador de corriente de Nintendo Switch al puerto de alimentación de la estación. 2. Conecte sus periféricos USB (teclado, etc.) a los puertos USB-A. 3. Conecte una pantalla HDMI a la estación. 4. Conecte el cable USB-C al puerto host de la estación y a la consola Nintendo Switch.

¿Qué hacer si la pantalla no muestra imagen después de la conexión?

Desconecte y vuelva a conectar el cable USB-C de su dispositivo, o presione el botón de inicio de la consola Nintendo Switch. Asegúrese de que la pantalla esté encendida y que el cable HDMI esté bien conectado.

¿Puedo usar un teclado y un ratón con el Dock Pro 60?

Sí, los puertos USB-A 3.1 Gen 1 y USB-A 2.0 están diseñados para conectar periféricos como un teclado y un ratón. Conéctelos directamente a la estación.

¿Cuál es la duración de la garantía?

El Dock Pro 60 tiene una garantía limitada de 1 año. Registre su producto en el sitio web iogear.com para activar la garantía.

¿El Dock Pro 60 es compatible con el iPad Pro?

Sí, es compatible con el iPad Pro 2018 con iOS 12.1+. Para una mejor experiencia HID, se recomienda iPadOS 13 o superior.

¿Cómo limpiar la estación de acoplamiento?

Desconecte la estación antes de limpiarla. Use un paño suave y seco para limpiar la superficie. No use productos químicos ni abrasivos.

MANUAL DE USUARIO Dock Pro 60 IOGEAR

Guía de inicio rápido

Dock Pro 60 USB-C 4K Estación con modo de juego +

GUC3C4HP

PART NO. Q1600

Package Contents

1x GUC3C4HP
1x USB-C ^TM cable
1x Quick Start Guide
1x Warranty Card

System Requirements

Contenido del paquete

1x GUC3C4HP
1x Cable USB-C
1x Guía de configuración rapide
1x Tarjeta de Garantía

Requerimientos del Sistema

• Windows® 10 (32/64 bit)*
  • Mac® OS X 10.12 y superior*
• Android™ 8 y superior (USB-C)*
• IOS 12.1+ (IPad Pro® 2018)**

- Mobile Desktop debe ser compatible con el dispositivo Android para pantalla extendida; otros dispositivos Android soportan el modo espejo

* Las computadoras portátiles y dispositivos Android deben ser compatibles con el modo DP Alt mediante USB-C
** Para una mejor experiencia HID, se recomienda iPadOS® 13 y superior

USB Type-C y USB-C son marcas registradas de USB Implementers Forum. Los términos HDMI, la interfaz multimedia de alta definición HDMI y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. Windows es una marca registrada o una marca comercial de Microsoft Corporation en los Estados Unidos y / o en otros países. Mac, macOS, iPadOS y iPad Pro son marcas comerciales de Apple Inc., registradas en los EE. UU. Android es una marca registrada de Google LLC. Nintendo Switch y el diseño de la consola de Nintendo son marcas registradas y derechos de autor de Nintendo of America Inc.

Descripción del producto

A. Puerto USB-C (Transferencia de suministro de energía)*
B. Puerto USB-C
C. Puerto HDMI (hasta 4K)**
D. Puerto USB-A 3.1 Gen 1 para teclado, mouse o periféricos***
E. Puerto USB-A 2.0 para teclado, mouse o periféricos****

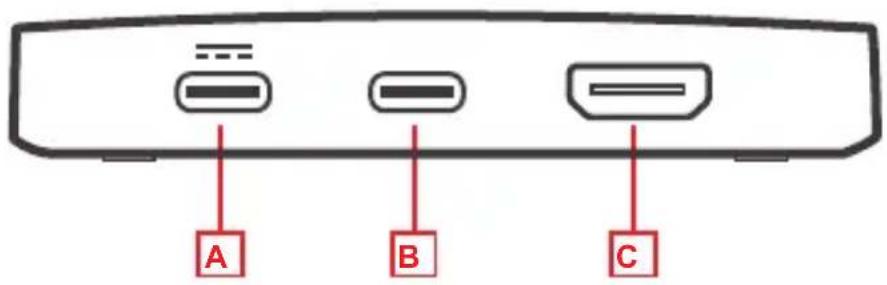

Vista frontal

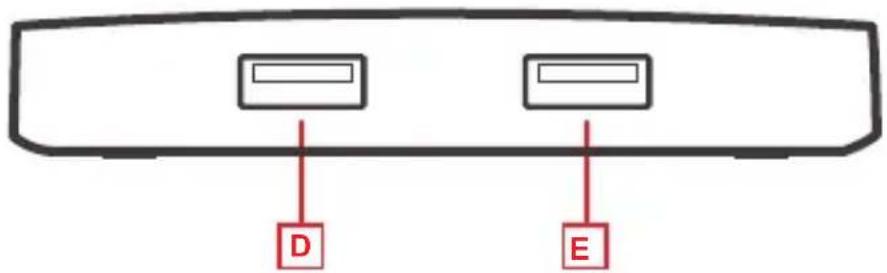

Vista posterior

*Compatible con USB-C PD que se carga a 5V, 9V, 15V, 20V de salida. Utilice el adaptador de alimentación USB-C PD con certificación de fuente de alimentación limitada (LPS). Para la carga de dispositivos móviles, se recomiendan más de 30 vatios.

**4K @ 30Hz para Windows / Mac OS, 1080P para teléfono inteligente Android y consola de juegos USB-C

***Soporta max. 5V, salida 0.7A

****Soporta max. 5V, salida 0.3A

Instalación del hardware

Por favor, cumpla los siguientes pasos para garantizar un desempeño óptimo.®

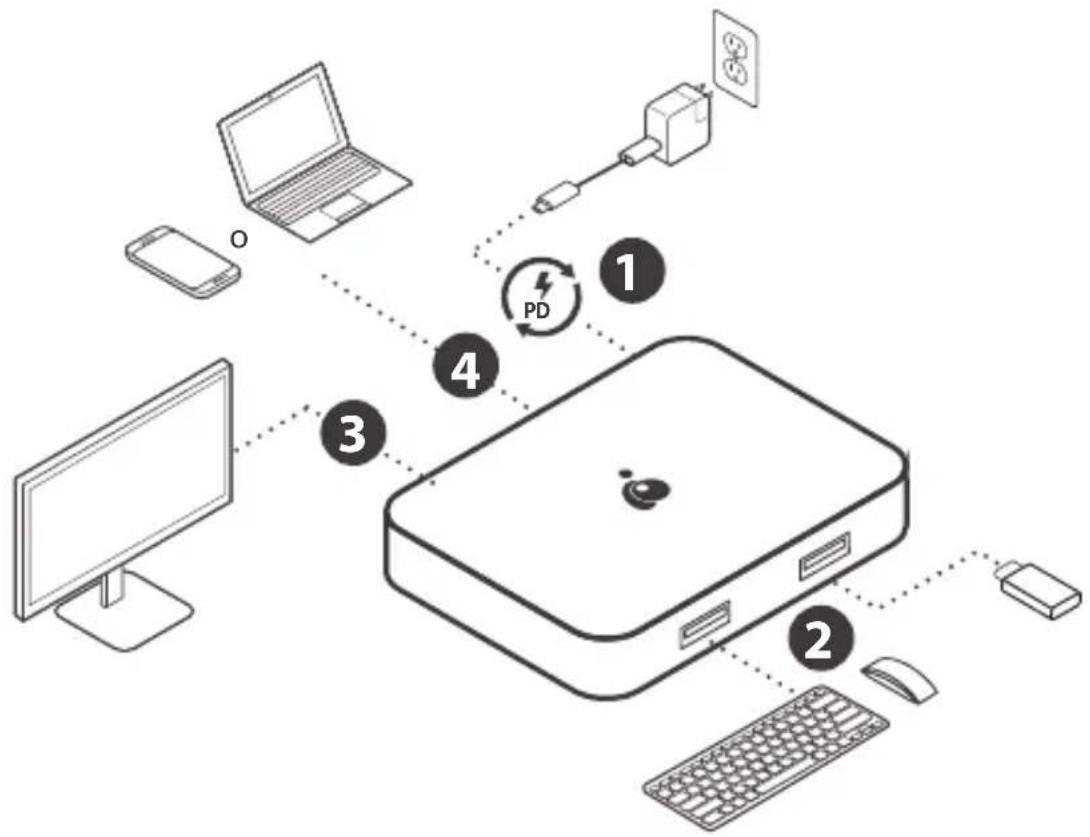

Instalación de Android / Windows / Mac

PASO 1

Encienda la computadora host / teléfono inteligente. Conecte la fuente de alimentación al puerto de paso de suministro de energía.

PASO 2

Conecte los dispositivos externos a los puertos apropiados según sea necesario. (consulte la descripción general del producto para obtener información sobre los puertos)

PASO 3

Conecte el cable USB-C al puerto USB-C del host en GUC3C4HP. Conecte el otro extremo del cable USB-C al dispositivo host (PC/MAC/Android). La pantalla puede parpadear al reconocer los nuevos dispositivos.


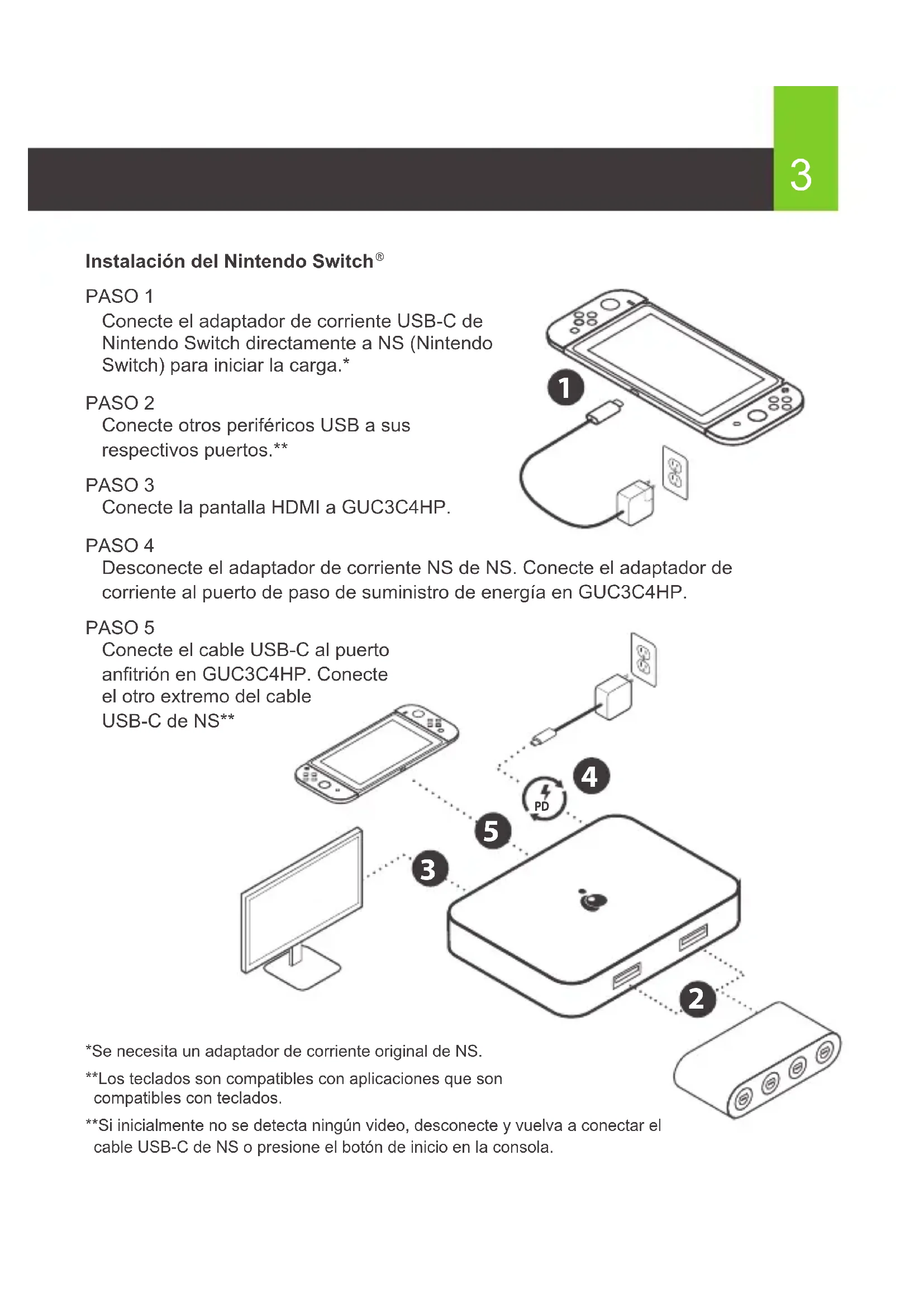

Instalación del Nintendo Switch®

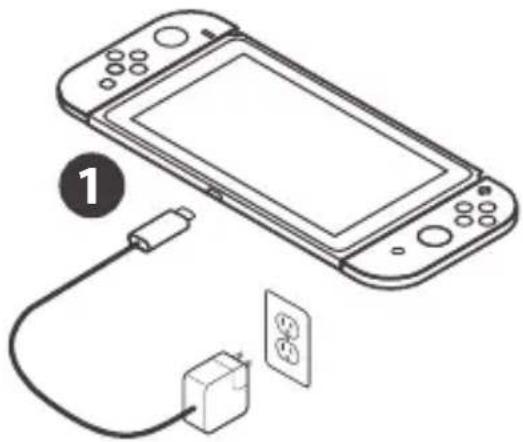

PASO 1

Conecte el adaptador de corriente USB-C de Nintendo Switch directamente a NS (Nintendo Switch) para iniciar la carga.*

PASO 2

Conecte otros periféricos USB a sus respectivos puertos.**

PASO 3

Conecte la pantalla HDMI a GUC3C4HP.

Desconecte el adaptador de corriente NS de NS. Conecte el adaptador de corriente al puerto de paso de suministro de energía en GUC3C4HP.

PASO 5

Conecte el cable USB-C al puerto anfitrión en GUC3C4HP. Conecte el otro extremo del cable USB-C de NS**

*Se necesita un adaptador de corriente original de NS.

**Los teclados son compatibles con aplicaciones que son compatibles con teclados.

**Si inicialmente no se detecta ningún video, desconecte y vuelva a conectar el cable USB-C de NS o presione el botón de inicio en la consola.

Garantía limitada

Información sobre la garantía

Este producto está protegido por una garantía limitada de 1 año. Para los términos y condiciones de la garantía, visite https://www.iogear.com/support/warranty

Registre el producto en línea en https://www.iogear.com/register

Información importante sobre el producto Modelo____ Número de serie____

Contacto

¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO?

Asegúrese de:

1. Visitar www.iogear.com para más información sobre nuestros productos
2. Visitar www.iogear.com/support para ayuda en directo y soporte técnico sobre el producto

IOGEAR

Información de Conformidad

Información sobre interferencias de la Comisión federal de comunicaciones (FCC)

Este equipo fue sometido a pruebas, y se determinó que cumple con los límites para los servicios digitales de Clase B, según se especifica en la sección 15 de las normas de la FCC. La finalidad de estos límites es proveer una protección razonable contra las interferencias perjudiciales en las instalaciones residenciales. Todo cambio o modificación a este equipo puede invalidar la autorización al usuario para operarlo. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones radiales. No obstante, no se garantiza la ausencia de interferencia en una instalación en particular. Si este equipo generara interferencias perjudiciales para la recepción de radio o de televisión, lo cual se puede determinar encendiendo y apagando el equipo, el usuario puede tratar de corregir la interferencia mediante uno los siguientes métodos:

• Cambiar la orientación o la ubicación de la antena receptora
• Aumentar la distancia entre el equipo y el receptor
• Conectar el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor
• Solicitar asistencia al vendedor o a un técnico especializado en radio y televisión

Precauciones de la FCC: Todo cambio o modificación no aprobado específicamente por el responsable de cumplimiento puede invalidar la autorización del usuario para operar este equipo.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las siguientes dos condiciones:

(1) este dispositivo no podrá ocasionar interferencia dañina, y
(2) este dispositivo deberá aceptar toda interferencia recibida, incluida la interferencia que pudiera ocasionar un mal funcionamiento.

Declaración de la CE:

Este dispositivo fue probado y se determinó que cumple con las siguientes normas de la Unión Europea: Capacidad electromagnética (2004/108/CE), Baja tensión (2006/95/CE) y R&TTED (1999/5/CE).
