Tipo de producto	Multitoma eléctrica con acondicionador y secuenciador
Marca	Panamax
Modelo	VT1512IP
Dimensiones (L x A x Al)	94 cm x 4,5 cm x 4,5 cm
Peso	2,65 kg
Alimentación	120 Vca, 50/60 Hz
Capacidad de corriente	15 A (1800 W)
Número de tomas	12 tomas (3 espaciadas para adaptadores murales, 6 giradas a 90°)
Longitud del cable de alimentación	3 m (10 pies) con enchufe NEMA 5-15P extraíble
Protección contra sobretensiones	Sí (Protect-or-Disconnect, índice 3 000 A, nivel de sujeción 200 V pico)
Filtrado RFI/EMI	Estándar (18 dB a 100 kHz, 53 dB a 1 MHz)
Desconexión de carga (sobretensión/subtensión)	Sí (umbrales: >140 Vca o <85 Vca)
Secuenciación de la alimentación	Sí (12 tomas secuenciadas, retrasos programables)
Control y monitoreo IP	Vía BlueBOLT (interfaz web y nube)
Conectividad de red	Ethernet (RJ45), protocolo UDP (puerto 57010)
Disyuntor	Sí, 15 A reiniciable
Terminal de puesta a tierra	Sí, para módulos de protección de línea de señal Panamax
Montaje	Vertical en bastidor (soportes incluidos)
Garantía	3 años limitada en el producto
Política de protección del equipo conectado	5 000 000 $ (con módulos de protección de línea Panamax)

Preguntas frecuentes - VT1512IP Panamax

¿Cómo instalar el VT1512IP en un bastidor?

Fije los soportes de montaje suministrados a la caja con tornillos para metal de cabeza plana. Use los tornillos de cabeza cilíndrica con tuercas y arandelas para montar la unidad en los montantes verticales de un bastidor estándar. Coloque las láminas aislantes entre los soportes y el bastidor para evitar cualquier contacto eléctrico. Deje suficiente espacio para los cables y adaptadores murales.

¿Cómo registrar el dispositivo en BlueBOLT?

Conecte el VT1512IP a su red a través del puerto Ethernet. Vaya a www.mybluebolt.com con un navegador. Siga las indicaciones para agregar una ubicación y un dispositivo. Ingrese la dirección MAC y el código único proporcionados en las etiquetas de la guía y en la parte inferior del dispositivo. BlueBOLT detectará la unidad en aproximadamente 20 segundos.

¿Qué hacer si el disyuntor se dispara?

El disyuntor se dispara automáticamente si la carga supera los 15 A. Desconecte uno o varios equipos para reducir la carga. Presione el disyuntor para reiniciarlo. Si el problema persiste, verifique que el equipo conectado no supere la capacidad total de 1800 W.

¿Cómo programar los retrasos de secuencia?

Acceda a la página web integrada del VT1512IP (a través de su dirección IP local). Vaya a Configuración > Parámetros del dispositivo conectado > Retrasos de secuencia y ciclo. Puede definir retrasos de activación (On) y desactivación (Off) para cada toma, de 0 a 255 segundos. Los retrasos predeterminados son de 5 segundos de intervalo.

¿Cómo proteger con contraseña la página web integrada?

Desde la página web integrada, haga clic en Configuración. Ingrese un nombre de usuario y una contraseña, marque 'Protección por contraseña activada', luego haga clic en 'Actualizar contraseña'. Una vez activada, su navegador solicitará estas credenciales cada vez que acceda a la página de configuración.

¿Qué significan los indicadores LED?

El indicador POWER ON se enciende cuando el dispositivo está encendido. El indicador PROTECTION OK indica el estado de la protección contra sobretensiones: si está apagado, contacte al soporte. El indicador BlueBOLT indica la conexión de red: apagado = sin LAN, verde = LAN sin servidor, azul = conexión a la nube BlueBOLT. Los indicadores azules en las tomas indican su estado individual.

¿Cómo reiniciar remotamente una toma?

En la interfaz de BlueBOLT, acceda a la pestaña de control. Puede encender o apagar cada toma individualmente. Para un reinicio cíclico, use la función 'Cycle' que apaga y luego enciende la toma según el retraso de ciclo configurado (por defecto 10 segundos). Esto se puede programar mediante un comando programado.

¿Qué hacer en caso de pérdida de conexión BlueBOLT?

Verifique que el VT1512IP esté encendido y que el cable Ethernet esté bien conectado. Verifique que el enrutador/módem tenga una conexión a Internet activa. Los indicadores BlueBOLT deben ser azules. Si el problema persiste, presione el botón de reinicio de red con un clip para restablecer la conexión a la nube. Contacte al soporte de Panamax al 1 800 472-5555.

¿Cómo configurar una dirección IP estática?

Acceda a la página web integrada del VT1512IP (a través de su dirección IP local). Haga clic en Configuración, luego en Red. Elija 'Estática' e ingrese la dirección IP, máscara de red y dirección de puerta de enlace deseadas. Haga clic en 'Actualizar dirección IP'. Asegúrese de estar en la misma red que el dispositivo para esta operación.

¿Cuál es la diferencia entre las tomas 1-3 y 4-12?

Las tomas 1 a 3 están espaciadas para acomodar grandes transformadores (adaptadores murales). Las tomas 4 a 8 están giradas 90 grados, también para facilitar la conexión de fuentes de alimentación voluminosas. Las tomas 9 a 12 son estándar. Las 12 tomas son controlables individualmente a través de BlueBOLT.

MANUAL DE USUARIO VT1512IP Panamax

VT1512-IP Manual de instrucciones-Español ..... 18

Montaje....18 BlueBolt®....18

Características del producto. 19

Operaciones avanzadas....20

Operación avanzada del VT1512-IP 20

Estado 20

Controles 20

Configuración 20

Tipos de mensaje 21

Atributos Comunes 23

Comandos de consulta....23

Comandos de acción 25

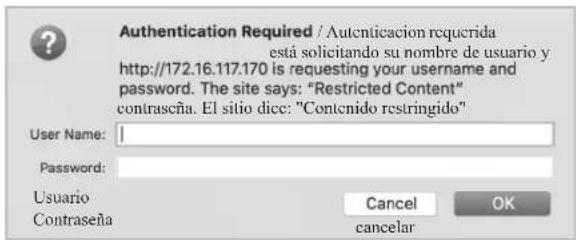

Protección de contraseña....28

Solución de problemas....29

Especificaciones del VT1512-IP 30

Tecnologías. 31

Información de garantía 32

Garantía limitada de tres años 32

Aviso FCC 32

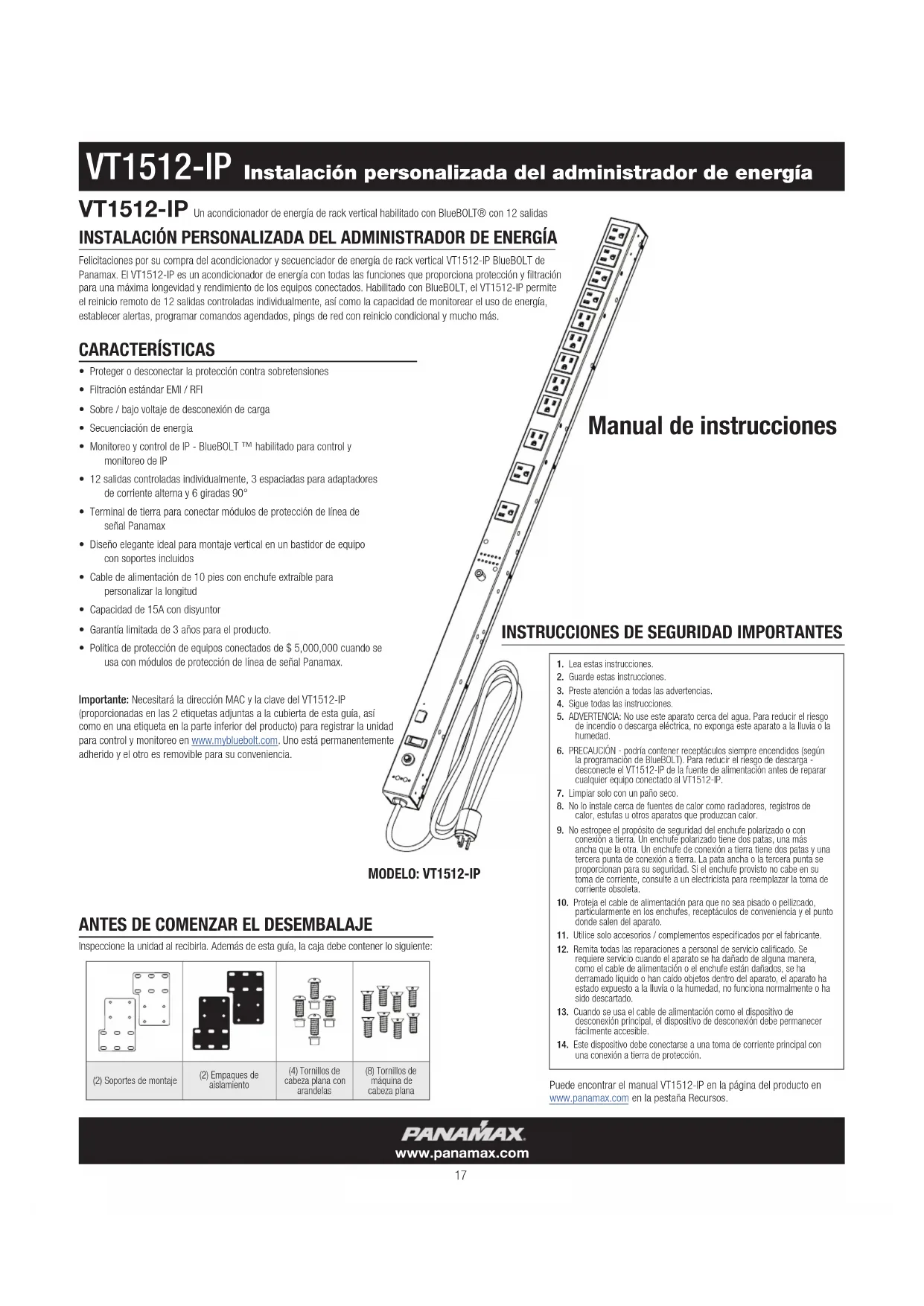

Instalación personalizada del administrador de energía

VT1512-IP

Un acondicionador de energía de rack vertical habilitado con BlueBOLT® con 12 salidas

INSTALACIÓN PERSONALIZADA DEL ADMINISTRADOR DE ENERGÍA

Felicitaciones por su compra del acondicionador y secuenciador de energía de rack vertical VT1512-IP BlueBOLT de Panamax. El VT1512-IP es un acondicionador de energía con todas las funciones que proporciona protección y filtración para una máxima longevidad y rendimiento de los equipos conectados. Habilitado con BlueBOLT, el VT1512-IP permite el reinicio remoto de 12 salidas controladas individualmente, así como la capacidad de monitorear el uso de energía, establecer alertas, programar comandos agendados, pings de red con reinicio condicional y mucho más.

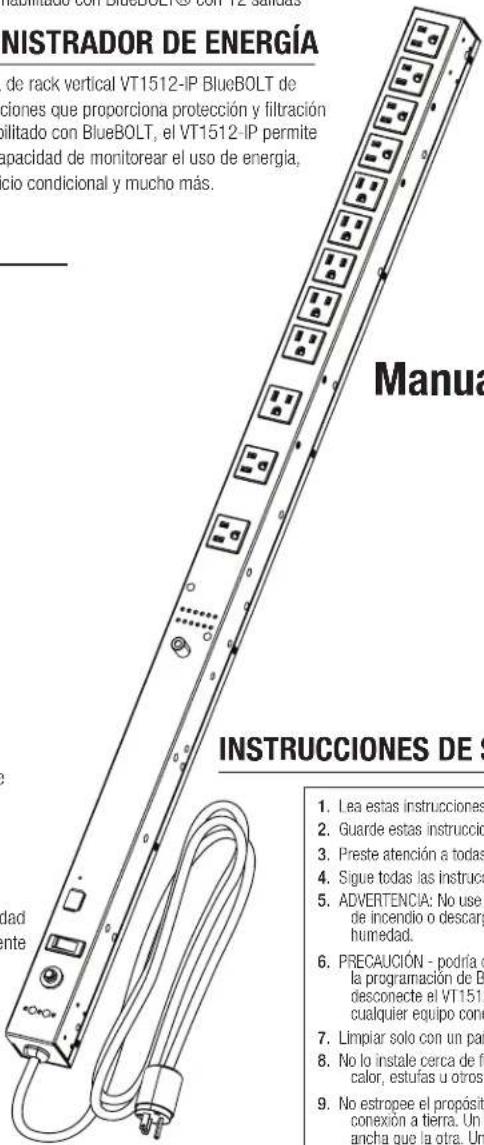

CARACTERÍSTICAS

• Proteger o desconectar la protección contra sobretensiones
• Filtración estándar EMI / RFI
• Sobre / bajo voltaje de desconexión de carga
• Secuenciación de energía
• Monitoreo y control de IP - BlueBOLT™ habilitado para control y monitoreo de IP
• 12 salidas controladas individualmente, 3 espaciadas para adaptadores de corriente alterna y 6 giradas 90°
• Terminal de tierra para conectar módulos de protección de línea de señal Panamax
• Diseño elegante ideal para montaje vertical en un bastidor de equipo con soportes incluidos
• Cable de alimentación de 10 pies con enchufe extraíble para personalizar la longitud
• Capacidad de 15A con disyuntor
  • Garantía limitada de 3 años para el producto.
• Política de protección de equipos conectados de \$ 5,000,000 cuando se usa con módulos de protección de línea de señal Panamax.

Importante: Necesitará la dirección MAC y la clave del VT1512-IP (proporcionadas en las 2 etiquetas adjuntas a la cubierta de esta guía, así como en una etiqueta en la parte inferior del producto) para registrar la unidad para control y monitoreo en www.mybluebolt.com. Uno está permanentemente adherido y el otro es removable para su conveniencia.

INISTRADOR DE ENERGÍA de rack vertical VT1512-IP BlueBOLT de ciones que proporciona protección y filtración bilitado con BlueBOLT, el VT1512-IP permite capacidad de monitorear el uso de energía, cio condicional y mucho más. Manua INSTRUCCIONES DE S 1. Lea estas instrucciones 2. Guarde estas instruccio 3. Preste atención a todas 4. Sigue todas las instruccio 5. ADVERTENCIA: No use de incendio o descarg humedad. 6. PRECAUCIÓN - podría o la programación de B desconecte el VT1512 cualquier equipo cone 7. Limpiar solo con un paí 8. No lo instale cerca de fr calor, estufas u otros 9. No estropee el propósito conexión a tierra. Un anche que la otra. Un

MODELO: VT1512-IP

ANTES DE COMENZAR EL DESEMBALAJE

Inspeccione la unidad al recibirla. Además de esta guía, la caja debe contener lo siguiente:

(2) Soportes de montaje	(2) Empaques de aislamiento	(4) Tornillos de cabeza plana con arandelas	(8) Tornillos de máquina de cabeza plana

(2) Soportes de montaje
(2) Empaques de aislamiento
(4) Tornillos de cabeza plana con arandelas
(8) Tomillos de máquina de cabeza plana

Manual de instrucciones

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todas las advertencias.
4. Sigue todas las instrucciones.
5. ADVERTENCIA: No use este aparato cerca del agua. Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o la humedad.
6. PRECAUCIÓN - podría contener receptáculos siempre encendidos (según la programación de BlueBOLT). Para reducir el riesgo de descarga desconecte el VT1512-IP de la fuente de alimentación antes de reparar cualquier equipo conectado al VT1512-IP.
7. Limpiar solo con un paño seco.
8. No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros aparatos que produzcan calor.
9. No estrope el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos patas, una más ancha que la otra. Un enchufe de conexión a tierra tiene dos patas y una tercera punta de conexión a tierra. La pata ancha o la tercera punta se proporcionan para su seguridad. Si el enchufe provisto no cabe en su toma de corriente, consulte a un electricista para reemplazar la toma de corriente obsoleta.
10. Proteja el cable de alimentación para que no sea pisado o pellizado, particularmente en los enchufes, receptáculos de conveniencia y el punto donde salen del aparato
11. Utilice solo accesorios / complementos especificados por el fabricante.
12. Remita todas las reparaciones a personal de servicio calificado. Se requiere servicio cuando el aparato se ha dañado de alguna manera, como el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o ha sido descartado.
13. Cuando se usa el cable de alimentación como el dispositivo de desconexión principal, el dispositivo de desconexión debe permanecer fácilmente accesible.
14. Este dispositivo debe conectarse a una toma de corriente principal con una conexión a tierra de protección.

Puede encontrar el manual VT1512-IP en la página del producto en www.panamax.com en la pestaña Recursos.

PANAMAX

www.panamax.com

VT1512-IP Manual de instrucciones-Español

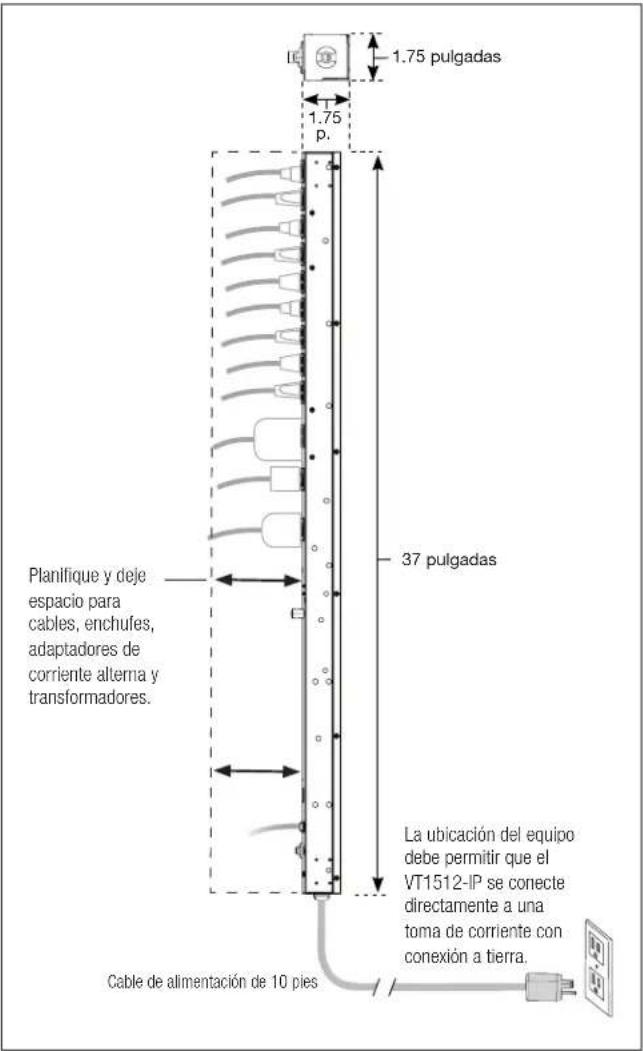

MONTAJE

La carcasa incluye orificios para tornillos para instalar, así como soportes de montaje (acero con recubrimiento en polvo de 0,125 pulgadas) que aseguran la unidad a los postes verticales de un rack de equipo estándar. Los soportes se pueden unir al gabinete en múltiples direcciones para acomodar muchos racks y posiciones diferentes.

1.75 pulgadas 1.75 p. 37 pulgadas Planifique y deje espacio para cables, enchufes, adaptadores de corriente alterna y transformadores. La ubicación del equipo debe permitir que el VT1512-IP se conecte directamente a una toma de corriente con conexión a tierra. Cable de alimentación de 10 pies

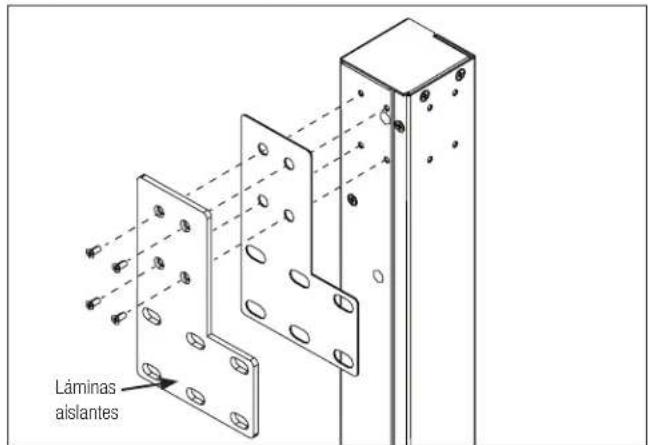

Se proporcionan láminas aislantes para proporcionar aislamiento eléctrico entre la unidad y el rack. Las láminas aislantes tienen adhesivo en un lado y se colocan entre el soporte de montaje y el rack del equipo.

Láminas aislantes

Use los ocho tornillos de cabeza plana para fijar ambos soportes al VT1512-IP.

Use los cuatro tornillos, tuercas y arandelas de cabeza plana para montar el VT1512-IP en el Equipo de rack.

Nota: Apague todo equipo que se está conectando a VT1512-IP hasta después de todas las conexiones (incluida la CA). Se recomienda volver a encender el equipo conectado secuencialmente una unidad a la vez.

BlueBolt®

Su VT1512-IP se puede controlar y monitorear desde cualquier parte del mundo utilizando la interfaz en la nube BlueBOLT.

Registro en línea – el VT1512-IP es completamente plug-and-play y no requiere ninguna instalación de software. La interfaz de control BlueBOLT en línea se opera a través de un navegador web de Internet.

KETADSK • VERTEX PANAMAX® VT1512-IP BlueBOLT® PRODUSTRY

A. Con cualquier computadora conectada a Internet, vaya a www.mybluebolt.com con un navegador de Internet estándar.
B. Siga las instrucciones en pantalla para agregar una ubicación y luego para agregar un dispositivo.

Nota: La Información de la dirección MAC se adjunta a este Manual de Instrucciones, así como en la parte inferior del VT1512-IP. Se recomienda que la etiqueta de dirección MAC de repuesto se adhiera a la unidad o se guarde en una ubicación segura.

C. Una vez que ingrese la dirección MAC y la clave, si BlueBOLT no puede detectar su dispositivo (espere hasta 20 segundos), siga la guía de solución de problemas en pantalla. Confirme también que el VT1512-IP está conectado correctamente a su equipo de red.

PANAMAX

www.panamax.com

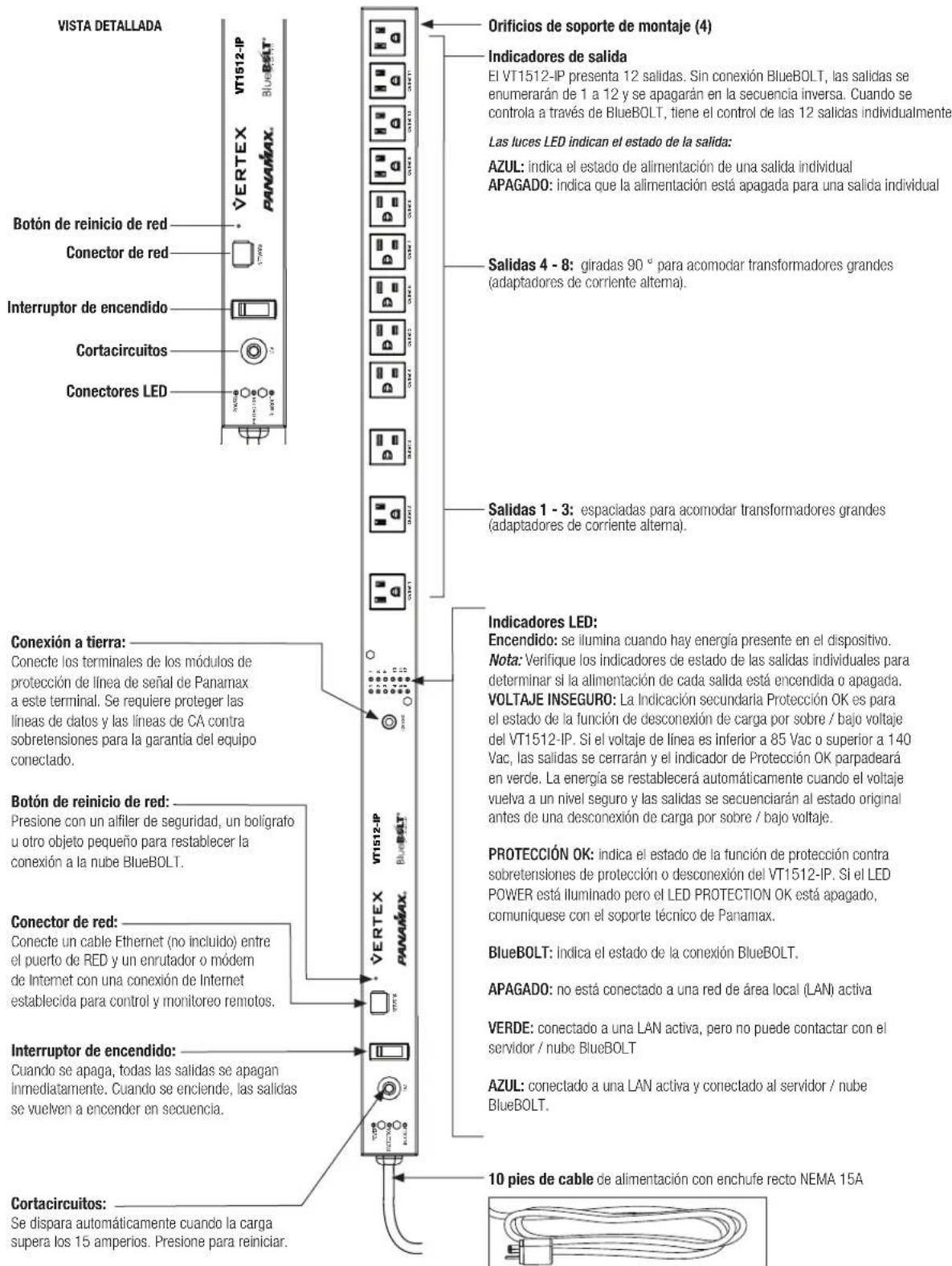

CARACTERÍSTICAS DEL PRODUCTO

VISTA DETALLADA VT1512-IP PIXAMAX Vertex Orificios de soporte de montaje (4) Indicadores de salida El VT1512-IP presenta 12 salidas. Sin conexión BlueBOLT, las salidas se enumerarán de 1 a 12 y se apagarán en la secuencia inversa. Cuando se controla a través de BlueBOLT, tiene el control de las 12 salidas individualmente. Las luces LED indican el estado de la salida: AZUL: indica el estado de alimentación de una salida individual APAGADO: indica que la alimentación está apagada para una salida individual Salidas 4 - 8: giradas 90 ° para acomodar transformadores grandes (adaptadores de corriente alterna). Salidas 1 - 3: espaciadas para acomodar transformadores grandes (adaptadores de corriente alterna). Conexión a tierra: Conecte los terminales de los módulos de protección de línea de señal de Panamax a este terminal. Se requiere proteger las líneas de datos y las líneas de CA contra sobretensiones para la garantía del equipo conectado. Botón de reinicio de red: Presione con un alífiler de seguridad, un boligrafo u otro objeto pequeño para restablecer la conexión a la nube BlueBOLT. Conector de red: Conecte un cable Ethernet (no incluido) entre el puerto de RED y un enrutador o módem de Internet con una conexión de Internet establecida para control y monitoreo remotos. Interruptor de encendido: Cuando se apaga, todas las salidas se apagan inmediatamente. Cuando se enclende, las salidas se vuelven a encender en secuencia. Cortacircuitos: Se dispara automáticamente cuando la carga supera los 15 amperios. Presione para reiniciar. Indicadores LED: Encendido: se iliuma cuando hay energía presente en el dispositivo. Nota: Verifique los indicadores de estado de las salidas individuales para determinar si la alimentación de cada salida está encendida o apagada. VOLTAJE INSEGURO: La Indicación secundaria Protección OK es para el estado de la función de desconexión de carga por sobre / bajo voltaje del VT1512-IP. Si el voltaje de línea es inferior a 85 Vac o superior a 140 Vac, las salidas se cerrarán y el indicador de Protección OK parpadeará en verde. La energía se restablecerá automáticamente cuando el voltaje vuelva a un nivel seguro y las salidas se secuenciarán al estado original antes de una desconexión de carga por sobre / bajo voltaje. PROTECCIÓN OK: indica el estado de la función de protección contra sobretensiones de protección o desconexión del VT1512-IP. Si el LED POWER está iluminado pero el LED PROTECTION OK está apagado, comuníquese con el soporte técnico de Panamax. BlueBOLT: indica el estado de la conexión BlueBOLT. APAGADO: no está conectado a una red de área local (LAN) activa VERDE: conectado a una LAN activa, pero no puede contactar con el servidor / nube BlueBOLT AZUL: conectado a una LAN activa y conectado al servidor / nube BlueBOLT. 10 pies de cable de alimentación con enchufe recto NEMA 15A

VT1512-IP Manual de instrucciones - Español

OPERACIONES AVANZADAS

Operación avanzada del VT1512-IP

El VT1512-IP tiene una página web incorporada para usuarios que desean usar el VT1512-IP en una LAN. La página web incorporada muestra el número de serie de la unidad, la dirección de Ethernet (MAC ID), la versión del firmware, la versión del código de arranque y la marca y el número de modelo. Para encontrar la dirección IP de VT1512-IP, puede verificar el dispositivo en BlueBOLT y buscar en la dirección IP del dispositivo ADMIN o puede usar sus dispositivos de red. En algunos casos, su módem ISP puede estar equipado con una herramienta para localizar la dirección IP del VT1512-IP.

BlueBOLT Interfaz de configuración

Serial Number (Número de serie): PA01031X142193100007

Ethernet Address (Dirección Ethernet): 1065a3051973

Firmware Version (Version de firmware): 1.0.5.190930

Bootcode Version (Versión de código de arranque): 1.4.1

Model (Modelo): Panamax VT1512-IP

Estado

La pantalla de estado le muestra la integridad de la energía: voltaje, amperaje, energía, factor de energía y energía VA. La pantalla de condiciones muestra la condición de energía (detallada a continuación), si el interruptor está "abierto" o "cerrado" y si el monitoreo de voltaje está funcionando.

Estados de condición de energía

Normal = el voltaje de entrada está dentro del rango

Subtensión = La tensión es tan baja que la desconexión de carga de sobretensión / subtensión se ha activado y todas las salidas están apagadas.

Sobrevoltaje = El voltaje es tan alto que la desconexión de carga de sobretensión / subtensión se ha activado y todas las salidas están apagadas.

Recuperación = Recuperación

1. Recuperación de una condición de desconexión de carga de sobretensión / subtensión
2. Recuperación después de que el interruptor se ha disparado y reiniciado
3. Recuperación después de que el Interruptor se ha apagado y encendido nuevamente o un ciclo de encendido
4. La recuperación también se indicará cuando la unidad se conecte a una fuente de AC.

Estados del monitor de voltaje

Monitor de voltaje = bien, el voltaje está dentro de un rango seguro

Monitor de voltaje = falla

1. O bien la desconexión de carga de sobretensión / subtensión se ha activado y todas las salidas están apagadas.
2. El disyuntor se disparó apagando todos los enchufes
3. El interruptor de encendido se apagó, apagando todos los enchufes.

Status / Estado Meters/ Medidores Voltage: 120.52 Amperage: 0.00 Wattage: 0.00 Power Factor: 0.00 Power VA: 0.18 Voltaje: Amperaje: Energía: Factor de energía: Power VA: Conditions Power Condition: normal Breaker: closed Voltage Monitor: okay Condición de energía: normal Interruptor automático: cerrado Monitor de voltaje: bien Controls / Controls Outlet Groups / Grupos de salida All Off All On Cycle Sequence Off Sequence On Cielo, Secuencia desactivada, secuencia activada Individual Outlets / Salidas individuales 1 OFF ON / Todo encendido, todo apagado 2 OFF ON 3 OFF ON 4 OFF ON 5 OFF ON 6 OFF ON 7 OFF ON 8 OFF ON 9 OFF ON 10 OFF ON 11 OFF ON 12 OFF ON Configure / Configurar

Controles

La pantalla de controles le permite ver qué salida(s) está activada o desactivada. Le permite secuenciar la unidad de encendido y apagado o grupo de ciclos. Puede encender todos los enchules secuencialmente según lo programado y apagarlos inmediatamente (sin secuencia).

Configuración

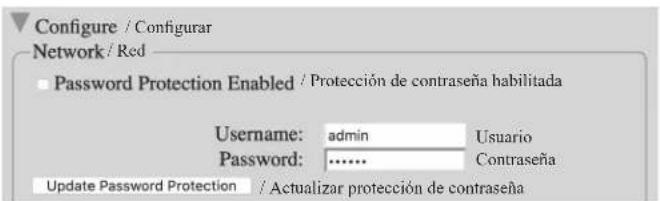

La pantalla de configuración se usa para configurar la protección con contraseña, establecer la IP como estática o DHCP (predeterminada) y configurar los ajustes avanzados del dispositivo.

La configuración avanzada del dispositivo le permite programar qué salidas se secuencian, programar qué salidas son parte de un ciclo de grupo y retrasos de secuencia.

El VT1512-IP puede interactuar con los sistemas de control y automatización en la red de área local. Todos los mensajes se encapsulan en formato XML estándar y se envían y reciben a través del puerto UDP 57010. La declaración de versión XML, , se encuentra al comienzo de cada mensaje. Cada mensaje debe tener un único elemento raíz. Los mensajes que no cumplan con el estándar serán ignorados. Una forma conveniente de probar los mensajes es la herramienta "netcat", disponible para Windows 10, Linux y Unix.

?xml version="1.0"?

...

El elemento raíz de todos los mensajes se denomina "dispositivo". El elemento del dispositivo debe tener dos atributos, "clase" e "id". El atributo de clase especifica el tipo de dispositivo (modelo) y debe ser "vt1512". El atributo "id" es la identificación única del dispositivo (su dirección MAC de Ethernet), expresada con letras minúsculas y sin formato. Por ejemplo:

1. Mensajes de comando

Los mensajes de comando se envían al VT1512-IP para que realice una tarea. La tarea puede ser realizar una acción física, como cambiar una salida (denominada "acción"). Cuando la tarea es transmitir datos, como el estado del dispositivo, se denomina "consulta". Si la tarea es una "acción" o "consulta", el mensaje se clasifica como un comando y está contenido dentro del elemento .

Ejemplo de mensaje de comando de acción: cambie la salida 2 a OFF:

<?xml version="1.0"?>
<device class="vt1512" id="1065a3051970">
<command><outlet id="2">0</outlet></command>
</device>

2. Mensajes de respuesta

En respuesta a un comando de consulta, el VT1512-IP enviará un mensaje de respuesta. La parte del contenido del mensaje será un conjunto de elementos encerrados en el elemento , o , según la consulta.

Mensaje de respuesta de ejemplo: respuesta al comando de consulta "sendinfo":

<?xml version="1.0"?>
<device class="vt1512" id="1065a3051970">
<command><sendinfo></command>
</device>

Esto se consideraría el "sobre" para todos los mensajes, donde el "..." se considerará el "contenido" del mensaje. Como todos los mensajes incluyen el "sobre", los detalles del mensaje solo documentarán el "contenido".

Tipos de mensaje

Hay tres tipos de mensajes: mensajes de comando, mensajes de respuesta y mensajes de evento.

<?xml version="1.0"?>
<device class="vt1512" id="1065a3050000">
<command><outlet id="2">0</outlet></command>
</device>

Por defecto, el VT1512-IP no responde a los mensajes de comando de acción.

Ejemplo de mensaje de comando de consulta: enviar información

<?xml version="1.0"?>
<device class="vt1512" id="1065a3050000">
<command><sendinfo></command>
</device>

Respuesta

<?xml version="1.0" ?>
<device class="vt1512" id="1065a3050000">
<info time="1234567890">
<sernum>PAVT1512PR00X142160000000</sernum>
<fwver>1.0.0.12520</fwver>
<bootcodever>1.0</bootcodever>
<ipaddr>3194548209</ipaddr>
<coprocfwver>1.0.0.12520</coprocfwver>
<coproclot>1300795003</coproclot>
<coprocdiex>5</coprocdiex>
<coprocdiey>42</coprocdiey>
<coproctest>65272</coproctest>
</info>
</device>

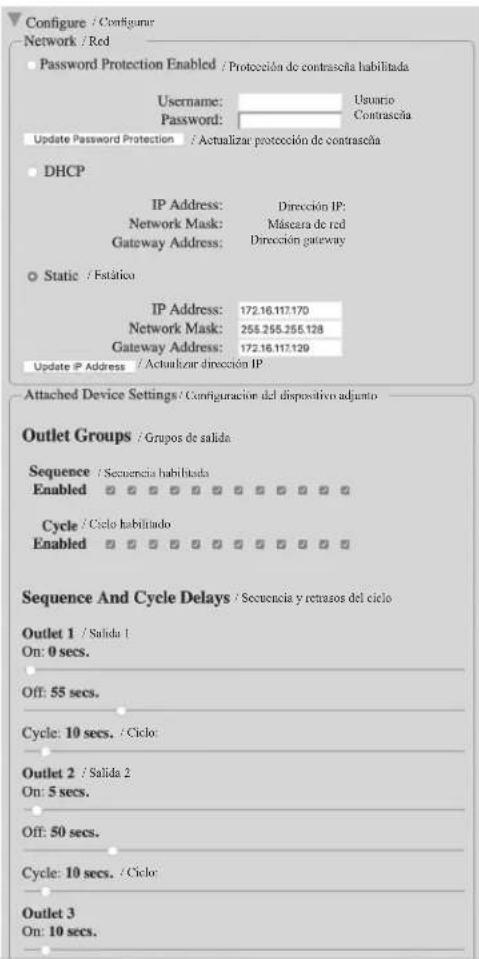

Configure / Configurar Network / Red Password Protection Enabled / Protección de contrascía habilitada Username: Password: Username Contrascía Update Password Protection / Actualizar protección de contrascía DHCP IP Address: Dirección IP: Network Mask: Máscara de red Gateway Address: Dirección gateway Static / Estático IP Address: 172.16.117.170 Network Mask: 255.255.255.128 Gateway Address: 172.16.117.129 Update IP Address / Actualizar dirección IP Attached Device Settings / Configuración del disposables adjunto Outlet Groups / Grupos de salida Sequence / Secuencia habitada Enabled Cycle / Ciclo habitado Enabled Sequence And Cycle Delays / Secuencia y retasos del ciclo Outlet 1 / Salida 1 On: 0 secs. Off: 55 secs. Cycle: 10 secs. / Ciclo: Outlet 2 / Salida 2 On: 5 secs. Off: 50 secs. Cycle: 10 secs. / Ciclo: Outlet 3 On: 10 secs.

Los mensajes de respuesta se pueden usar para verificar la entrega de mensajes de comando. Si se desea un mensaje de respuesta verificable del VT1512-IP, el atributo opcional "xid" se incluye en el elemento . Todos los mensajes de comando con el atributo "xid" expresado devolverán un mensaje de respuesta con el mismo valor de atributo "xid" encerrado en un elemento . Este valor "xid" se puede usar para hacer coincidir las respuestas con sus comandos de corolario.

Ejemplo 1:

Mensaje de comando de acción con "xid" -
<?xml version="1.0"?><device class="vt1512" id="1065a3050000">
<command xid="123"><outlet id="1">0</outlet></command></device>
Mensaje de respuesta con "ack" -
<?xml version="1.0"?><device class="vt1512" id="1065a3050000"><ack xid="123"></device>

VT1512-IP Manual de instrucciones - Español

Ejemplo 2:

Mensaje de consulta de comando con "xid" -

?xml version="1.0"?

Mensaje de respuesta con "ack" -

?xml version="1.0"?

...

3. Mensajes de evento

Los mensajes de evento se envían cuando se produce un cambio en el estado o la configuración del dispositivo. El elemento se usa para contener los detalles del evento. Tenga en cuenta que los eventos no son enviados en respuesta a un comando de consulta.

Ejemplo de mensaje de evento - salida 3 encendida:

?xml version="1.0"?

1

Descripción del elemento

contenedor de retrasos con dlys requerido.

retrasos de salida de dly - los atributos representan: "id" = número de salida, "sf" = retraso de apagado de secuencia de energía, "so" = secuencia de energía en retraso, "cy" = retraso del ciclo de energía. Todos los valores de demora son en segundos, 255 segundos como máximo.contenedor de grupos requiere grps.

sq opt-in / opt-out del grupo de secuencia: el valor hexadecimal representa qué salida participa en el grupo de secuencia de energía. Ver arriba para más detalles. cy opt-in / opt-out del grupo de ciclo de energía: el valor hexadecimal representa qué salida participa en el grupo de ciclo de energía. Ver arriba para más detalles.

Número de salida código hexadecimal binario del grupo de salida

Salida Hexadecimal Binario
1 001 0000 0000 0001
2 002 0000 0000 0010
3 004 0000 0000 0100
4 008 0000 0000 1000
5 010 0000 0001 0000
6 020 0000 0010 0000
7 040 0000 0100 0000
8 080 0000 1000 0000
9 100 0001 0000 0000
10 200 0010 0000 0000
11 400 0100 0000 0000
12 800 1000 0000 0000

1 a 12 (es decir, las doce salidas) fff 1111 1111 1111

1, 3, 6 y 7 (es decir, cuatro salidas) 065 0000 0110 0101

Los mensajes relacionados con la configuración (es decir, consulta , acción y evento ) contienen el mismo formato de fragmento de contenido:

Details –

Atributos Comunes

Algunos elementos del mensaje incluirán un atributo de marca de tiempo "tiempo". La marca de tiempo está en la hora estándar de UNIX, hasta 10 caracteres decimales, y representa el número de segundos que han pasado desde el 1 de enero de 1970 GMT.

Algunos elementos del mensaje involucran un grupo de salidas. Los valores del grupo de salida se dan como dígitos hexadecimales, que representan qué salidas participan en el grupo. Un valor de grupo se codifica en un mapa de bits binario de 12 bits, utilizando los dígitos hexadecimales. Para procesar los datos, debe convertirse de hexadecimal a binario, donde cada bit representa una salida que participa en el grupo. El bit 0 representa la salida # 1. La siguiente tabla debería ayudar a aclarar:

<dlys>
<dly id="1" sf="12" so="1" cy="10"/>
<dly id="2" sf="11" so="2" cy="10"/>
<dly id="3" sf="10" so="3" cy="5"/>
<dly id="4" sf="9" so="4" cy="10"/>
<dly id="5" sf="8" so="5" cy="10"/>
<dly id="6" sf="7" so="6" cy="10"/>
<dly id="7" sf="6" so="7" cy="15"/>
<dly id="8" sf="5" so="8" cy="10"/>
<dly id="9" sf="4" so="9" cy="10"/>
<dly id="10" sf="3" so="10" cy="10"/>
<dly id="11" sf="2" so="11" cy="15"/>
<dly id="12" sf="1" so="12" cy="10"/>
</dlys>
<grps>
<sq>13f</sq>
<cy>f35</cy>
</grps>

Donde "id" es el número de salida, "sf" es el retraso de apagado, "entonces" es el retraso de encendido y "cy" es el retraso del ciclo de energía. La designación "sq" es el mapa de bits para las salidas que se secuenciarán, y "cy" es el mapa de bits para que las salidas se reinicien.

Comandos de consulta

Enviar consulta de información

La consulta Enviar información se utiliza para recuperar información general sobre el dispositivo. Los elementos de información de respuesta están incluidos en el elemento .

Consulta -

<sendinfo/>

Respuesta de muestra -

<info time="1234567890">
<sernum>PAVT1512PRO0X142160000000</sernum>
<fwver>1.0.0.12520</fwver>
<bootcodever>1.0</bootcodever>
<ipaddr>3194548209</ipaddr>
<coprocfwver>1.0.0.12520</coprocfwver>
<coproclot>1300795003</coproclot>
<coprocdiex>5</coprocdiex>
<coprocdiey>42</coprocdiey>
<coproctest>65272</coproctest>
</info>

Detalles -

Descripción del elemento

sernum número de serie del producto.

fwver versión de firmware que se ejecuta en el procesador maestro.
bootcodever versión del cargador de arranque que se ejecuta en el procesador maestro.
ipaddr dirección de protocolo de Internet en uso, valor decimal.
coprocfwver versión de firmware que se ejecuta en el coprocesador.
Todos los demás elementos son para uso exclusivo de Core Brands.

La consulta de estado de envío se utiliza para recuperar el estado del dispositivo. Los elementos de estado de respuesta están encerrados en el elemento .

Consulta -

<sendstatus/>

VT1512-IP Manual de instrucciones - Español

Respuesta de muestra -

<status time="1234567890">
<voltage>119.14</voltage>
<volpeak time="0">0.00</voltpeak>
<amperage>0.00</amperage>
<wattage>0.00</wattage>
<pwrva>0.15</pwrva>
<pwrfact>0.00</pwrfact>
<pwrcond>0</pwrcond>
<brkrfault>0</brkrfault>
<lastseqstate>1</lastseqstate>
<seq>0</seq>
<cycprog>0</cycprog>
<coprocop>1</coprocop>
<coproclink>1</coproclink>
<coprocimp>0</coprocimp>
<coproccrcerrs>0</coproccrcerrs>
<crcerrs>2</crcerrs>
<outlet id="1">1</outlet>
<outlet id="2">1</outlet>
<outlet id="3">1</outlet>
<outlet id="4">1</outlet>
<outlet id="5">1</outlet>
<outlet id="6">1</outlet>
<outlet id="7">1</outlet>
<outlet id="8">1</outlet>
<outlet id="9">1</outlet>
<outlet id="10">1</outlet>
<outlet id="11">1</outlet>
<outlet id="12">1</outlet>
<tfilestate len="0" chk="4294967295" mtime="4294967295" busy="0" lock="0" url="" />
</status>

Detalles -

Descripción del elemento

Todos los demás elementos son solo para uso de Nortek Security & Control.
Enviar consulta de configuración
La consulta de envío de configuración se utiliza para recuperar la configuración del dispositivo. Los elementos de configuración de respuesta están incluidos en el elemento .
Consulta -

Respuesta de muestra -

... (ver la sección de Atributos Comunes) ...

Detalles -
Descripción del elemento
Configuración del dispositivo. Consulte la sección Atributos comunes para más detalles.

Comandos de acción

Acción cambiar de salida

La acción cambiar de salida se usa para ENCENDER o APAGAR una salida.

Acción de muestra -

<outlet id="2">0</outlet>

Detalles -

Descripción del elemento

interruptor de salida: 0 = salida OFF; 1 = salida ON. El atributo "id" indica qué salida, número decimal 1-12.

Acción cambiar grupo de salida

La acción Cambiar grupo de salida se usa para ENCENDER o APAGAR un grupo de salida.

Acción de muestra -

<outlets grp="c3">1</outlets>

Detalles -

Descripción del elemento

las salidas cambian el grupo de salida: 0 = salidas APAGADAS; 1 = salidas ON. El atributo "grp" Indica qué salidas participan en el grupo, utilizando dígitos hexadecimales. Consulte la sección Atributos Comunes para más detalles.

Acción ciclo de salida

La acción Ciclo de Salida de Grupo se usa para encender y apagar un grupo de salidas. Cada retardo del ciclo de alimentación de salida se define en los ajustes de configuración del dispositivo. Consulte la sección Atributos comunes para más detalles.

Acción de muestra -

<cycleoutlet id="2"/>

Detalles -

Descripción del elemento

"cycleoutlet" salida del ciclo de energía. El atributo "id" indica qué salida, número decimal 1-12.

Acción grupo de salida de ciclo

La acción grupo de salida de ciclo se usa para encender y apagar un grupo de salidas. Cada retardo del ciclo de alimentación de salida se define en los ajustes de configuración del dispositivo. Consulte la sección Atributos Comunes para más detalles.

Acción de muestra -

<cycleoutlets grp="1c3"/>

Detalles -

Descripción del elemento

"cycleoutlets" apaga y enciende un grupo de salidas. El atributo "grp" indica qué salidas participan en el grupo, utilizando dígitos hexadecimales. Consulte la sección Atributos Comunes para más detalles.

Acción grupo de salida de ciclo predefinida

El tercer método para salidas de ciclo se basa en el grupo de ciclos ya definido por el comando set cycle group (ver: Acción de configuración de ajustes). De lo contrario, este comando se comporta de manera idéntica a los otros dos comandos de ciclo. Consulte la sección Atributos Comunes para más detalles.

Acción de muestra

<cyclegrp/>

Acción de secuencia

El tercer método para salidas de ciclo se basa en el grupo de ciclos ya definido por el comando set cycle group (ver: Acción de configuración de ajustes). De lo contrario, este comando se comporta de manera idéntica a los otros dos comandos de ciclo. Consulte la sección Atributos Comunes para más detalles.

Acción de muestra

Descripción del elemento

secuencia grupo de salida de secuencia de energía: 0 = secuencia de apagado; 1 = secuencia de encendido.

Acción de suscripción

La acción Suscribir se usa para suscribirse a eventos del dispositivo.

Acción de muestra -

<eventmgr>

<subscribe uri="ctrlsys://127.0.0.1:12345"/>

</eventmgr>

VT1512-IP Manual de instrucciones - Español

Detalles -

Descripción del elemento

"eventmgr" requiere contenedor.

Suscribirse "suscribirse" a los eventos del dispositivo. El atributo "uri" está formateado como "ctrlsys://IPADDR: PORT", donde IPADDR: PORT es la dirección del Protocolo de Internet y número de puerto UDP donde se deben enviar mensajes de eventos. Puede ser una dirección IP diferente a la que el sistema de control que envió la solicitud. NOTA: Solo se permite una suscripción de evento de dirección IP/puerto.

Acción Darse de baja

La acción Suscribir se usa para cancelar la suscripción a eventos del dispositivo.

Acción de muestra -

Detalles -

Descripción del elemento

"eventmgr" requiere contenedor.

Darse de baja "desuscribirse" a los eventos del dispositivo. El atributo "uri" está formateado como "ctrlsys://IPADDR: PORT", donde IPADDR: PORT es la dirección del Protocolo de Internet y número de puerto UDP donde se deben enviar mensajes de eventos. Puede ser una dirección IP diferente a la que el sistema de control que envió la solicitud.

Eventos

Por defecto, el VT1512-IP no enviará ningún mensaje de evento. Para recibir mensajes de eventos, se debe enviar una Acción de suscripción después de cada reinicio o encendido de cada dispositivo.

Vea la sección Acción Suscribir para más detalles.

El dispositivo repetirá los mensajes de evento hasta que se envíe un mensaje de confirmación al VT1512-IP, o después de un período de tiempo de espera de aproximadamente 20 minutos. El mensaje de confirmación debe contener los mismos valores de atributo "evtid" y "subsid" que el mensaje de evento.

Ejemplo de mensaje de acuse de recibo -

Details

Descripción del elemento

"eventmgr" requiere contenedor.

Acuse de recibo "ack" del evento del dispositivo. El atributo "evtid" representa el número de evento del dispositivo, el atributo "subsid" representa el número de suscriptor. Ambos atributos deben contener los mismos valores que el mensaje de evento.

Evento de estado de salida

El evento de estado de salida se publica cuando una salida cambia de ON a OFF, o viceversa.

Evento de mensaje

1

Detalles -

Descripción del elemento

Estado de salida "salida": 0 = salida ahora OFF; 1 = salida ahora ON. El atributo "id" indica qué salida cambió de estado, valor decimal 1-12.

Evento de secuencia

El evento de secuencia se publica cuando se inicia o completa una secuencia de encendido o apagado.

Evento de mensaje

2

Detalles -

Descripción del elemento

"seq" estado de secuencia de energía: 0 = secuencia completada; 1 = secuencia ON iniciada; 2 = secuencia OFF iniciada.

Evento de condición de energía

El evento Condición de energía se publica cuando el dispositivo ingresa o se recupera del modo de apagado por sobretensión o subtensión.

Evento de mensaje

3

Detalles -

Descripción del elemento

powercond condición de energía: 0 = ahora normal; 1 = ahora recuperación de falla; 2 = ahora bajo voltaje; 3 = ahora sobretensión.

Evento de configuración

El evento Configuración se publica cuando cambian las configuraciones del dispositivo. Se transmite información para todas las configuraciones, no solo para las configuraciones individuales que cambiaron.

Evento de mensaje

... (consulte la sección Atributos Comunes) ...

Detalles -

Descripción del elemento

Establecer la configuración del dispositivo. Consulte la sección Atributos Comunes para más detalles.

Evento de acción programada activada

Un evento de Acción programada activada se publica cuando el dispositivo realiza una operación programada.

Evento de mensaje

127

775

0

Detalles -

Descripción del elemento

schedmgr El contenedor identifica el evento como una acción programada.

contenedor de fuego identifica la acción programada como activada.

día los días programados de la semana para disparar el comando. Consulte la tabla a continuación para obtener detalles de codificación.

min el minuto programado del día (desde la medianoche) para disparar el comando.

El contenedor de comandos identifica el comando de acción. Consulte la sección Comandos de Acción para más detalles.

El elemento representa el valor "daysofweek" para los días de la semana que el comando de acción está programado para activarse. Este elemento es un poco complicado porque los días programados

se codifican en un mapa de bits binario de 7 bits que se proporciona en formato decimal. Para procesar los datos, debe convertirse de decimal a binario, donde cada bit representa un día de la semana que se programa el comando de acción. El bit 0 representa el jueves.

Día(s) programado(s) de la semana días de la semana Binario

Jueves 1 0000001

Viernes 2 0000010

Sábado 4 0000100

Domingo 8 0001000

Lunes 16 0010000

Martes 32 0100000

Miércoles 64 1000000

Lunes - viernes 115 1110011

Sábado-domingo 12 0001100

Monday – Friday 115 1110011

Saturday-Sunday 12 0001100

VT1512-IP Manual de instrucciones - Español

PROTECCIÓN DE CONTRASEÑA

Una vez que haya reclamado su VT1512-IP, puede configurar la protección con contraseña. Para hacerlo, debe ingresar la dirección IP local de la tarjeta VT1512-IP en su navegador. Puede localizar la dirección IP local haciendo clic en Administrador de dispositivos en la interfaz de usuario de BlueBOLT. Esto lo llevará a la página web incorporada del VT1512-IP.

Nota: Debe estar en la misma red que el VT1512-IP para ver la página web incorporada.

Una vez que haya iniciado sesión en la página web incorporada del VT1512-IP, haga clic en Configuración.

Ingrese un nombre de usuario y una contraseña, marque la casilla "Protección de contraseña habilitada" y haga clic en el botón "Actualizar contraseña".

BlueBOLT Interfaz de configuración

Serial Number (Número de serie): PA01031X142193100007

Ethernet Address (Dirección Ethernet): 1065a3051973

Firmware Version (Versión de firmware): 1.0.5.190930

Bootcode Version (Versión de código de arranque): 1.4.1

Model (Modelo): Panamax VT1512-IP

Controls / Controles

Configure / Configurar

Network/Red

- Password Protection Enabled / Protección de contraseña habilitada

Update Password Protection / Actualizar protección de contraseña

DHCP

IP Address: Dirección IP:

Network Mask: Máscara de red

Gateway Address: Dirección gateway

Static / Estático

Update IP Address / Actualizar dirección IP

Una vez que haya habilitado la protección con contraseña, su navegador le pedirá que inicie sesión con el nuevo administrador y contraseña. Dependiendo de su navegador, es posible que deba actualizar la página si la pantalla de inicio de sesión parpadea.

Configure / Configurar Network / Red Password Protection Enabled / Protección de contraseña habilitada Username: admin Password: .......... Usuario Contraseña Update Password Protection / Actualizar protección de contraseña

Authentication Required / Autenticacion requcrida está solicitando su nombre de usuario y http://172.16.117.170 is requesting your username and password. The site says: "Restricted Content" contrascña. El sitio dice: "Contenido restringido" User Name: Password: Username Contraseña Cancel OK cancelar

SOLUCIÓN DE PROBLEMAS

USO GENERAL:

Mi equipo no se enciende.	Asegúrese de que el VT1512-IP esté enchufado a una toma de corriente alterna que funcione. Verifique todas las conexiones de AC. Asegúrese de que el VT1512-IP y el equipo conectado estén encendidos. Confirme que "ENCENDIDO" y los LED de estado de las salidas individuales se iluminan. Verifique si el disyuntor del VT1512-IP necesita ser reiniciado (presione).
El disyuntor VT1512-IP desconecta la alimentación de AC del equipo conectado.	Ha excedido el amperaje para su VT1512-IP. Como solución temporal, desconecte uno o más equipos. Pregúntele a su distribuidor sobre los productos PANAMAX adicionales que pueden ser necesarios.
No hay imagen ni sonido en mi televisor.	Asegúrese de que el televisor esté enchufado a una toma de corriente alterna. Verifique las conexiones apropiadas para asegurarse de que estén instaladas de forma correcta y segura.

BlueBOLT / conectividad de red:

Verifique estos pasos cuando tenga problemas con la conectividad BlueBOLT:

Is the VT1512-IP receiving power?	Verifique el cable de alimentación y confirme que la unidad esté ENCEN-DIDA.
¿El puerto BlueBOLT del VT1512-IP está conectado a una red de área local activa con conectividad a Internet?	Verifique los cables que conectan VT1512-IP al enrutador / conmutador, los cables entre el enrutador / conmutador y el módem y el cable que conecta el módem al conector de datos de Internet entrante (coaxial o DSL)
¿Están encendidas las luces BlueBOLT Link y Activity?	La luz de "Link" debe iluminarse en verde sólido si está conectada a una LAN o en azul fijo a LAN activa y está conectada a BlueBOLT, y la luz de "Activity" debe parpadear intermitentemente (verde).
¿Funciona su conexión a Internet? ¿Se puede acceder a una página web general a través de un navegador web que se ejecuta en una computadora conectada a la misma red de área local?	Si ha respondido "Sí" a estas preguntas y aún no puede conectar el VT1512-IP BlueBOLT, comuníquese con el servicio al cliente de Panamax al 1-800-472-5555.

VT1512-IP Manual de instrucciones - Español

ESPECIFICACIONES DEL VT1512-IP

Energía AC 120Vac 50 / 60Hz
Salidas totales 12
Capacidad de corriente total 15 A (1800 W)
Clasificación de protección de voltaje (UL 1449 4ta edición, 3,000A)	L-N 500V, L-G 500V, N-G 500V
Modos de protección	L-N, L-G, N-G
Nivel de sujeción inicial	pico de 200 V, 141 RMS
Disipación de energía	200 julios
Corriente de impulso pico	12,000
Proteger o desconectar	sí
Fusión térmica	sí
Longitud del cable	cable de 10 pies con NEMA 5-15P extraíble para personalizar la longitud

Especificaciones ambientales

Temperatura 0 °C - + 40 °C (+ 32 °F - + 104 °F)
Humedad de funcionamiento 0 - 90% sin condensación
Desconexión de carga por sobretensión 140 Vac
Desconexión de carga por bajo voltaje 85 Vac
Tecnología de filtración filtración estándar RFI / EMI
Clasificación de filtración 18dB @, 100kHz, 53dB @, 1MHz, 18dB - 53dB @, 100kHz - 1MHz

Peso y dimensiones del producto

Largo 37 "
Anchura 1.75 "
Altura 1.75 "
Peso 5.85 lb
UPC 050616010344

TECNOLOGÍAS

Proteger o desconectar

En caso de una sobretensión catastrófica como un rayo, la alimentación de AC se desconecta por completo del equipo conectado. Si ocurre un evento tan raro, el VT1512-IP requeriría servicio.

Nivel estándar de filtración RFI / EMI

El filtro de nivel estándar RFI / EMI emplea un filtro de paso bajo sintonizado para reducir el ruido diferencial de AC que entra por su línea de alimentación de AC. El filtro reduce el ruido de la línea de AC en promedio 18dB @, 100kHz, 53dB @, 1MHz, 18dB - 53dB @, 100kHz - 1MHz.

Sobre / bajo voltaje de desconexión de carga

El circuito de desconexión de carga por sobretensión / subtensión supervisa constantemente la tensión de línea entrante. Si el voltaje de línea entrante se vuelve peligrosamente alto, desconectará la carga de la entrada de AC. El umbral alto es 140 Vac +/- 2 Vac.

Si el voltaje de línea entrante se vuelve peligrosamente bajo, desconectará la carga de la entrada de AC. El umbral bajo es 85 Vca +/- 2 Vac.

Cuando el voltaje entrante vuelve a un nivel seguro, el VT1512-IP se encenderá automáticamente y se secuenciará a su estado original antes del evento de sobre/bajo voltaje.

Secuenciación de energía

Algunos sistemas de audio y video complejos requerirán una secuencia de energía. El VT1512-IP por defecto es un secuenciador de energía. La secuencia de energía permite que el equipo de A / V se encienda en etapas, lo que le da tiempo al equipo para estabilizarse antes de que se energice la siguiente etapa del equipo.

Cuando se apaga, el orden de la secuencia se invierte, lo que resulta en un aterrizaje suave para su costoso equipo de A / V. La secuencia de alimentación también es conveniente para los dispositivos de red que requieren "apretones de manos" de la red para comunicarse adecuadamente entre sí.

Después de aplicar energía a la entrada de línea de AC y una vez que enciende el interruptor de alimentación, la salida 1 se encenderá inmediatamente. La salida 2 se encenderá 5 segundos después de la salida 1, y todas las demás salidas tendrán un retraso de 5 segundos desde el momento de encendido de la salida anterior. Vea los valores predeterminados a continuación.

Una vez que reclame su VT1512-IP, puede cambiar la programación predeterminada para cumplir con los requisitos de sus sistemas y tendrá total flexibilidad. Puede mantener una secuencia de 12 pasos, o mantener cuatro salidas encendidas y las ocho restantes para secuenciar.

Secuencia de salida predeterminada

Salida 1 = 0 segundos de retraso de encendido, 55 segundos de retraso apagado

Salida 2 = 5 segundos de retraso de encendido, 50 segundos de retraso apagado

Salida 3 = 10 segundos de retraso de encendido, 45 segundos de retraso apagado

Salida 4 = 15 segundos de retraso de encendido, 40 segundos de retraso apagado

Salida 5 = 20 segundos de retraso de encendido, 35 segundos de retraso apagado

Salida 6 = 25 segundos de retraso de encendido, 30 segundos de retraso apagado

Salida 7 = 30 segundos de retraso de encendido, 25 segundos de retraso apagado

Salida 8 = 35 segundos de retraso de encendido, 20 segundos de retraso apagado

Salida 9 = 40 segundos de retraso de encendido, 15 segundos de retraso apagado

Salida 10 = 45 segundos de retraso de encendido, 10 segundos de retraso apagado

Salida 11 = 50 segundos de retraso de encendido, 5 segundos de retraso apagado

Salida 12 = 55 segundos de retraso de encendido, 0 segundos de retraso apagado

IP Monitor y Controll

El VT1512-IP se puede monitorear y controlar a través de una página web interna para aplicaciones LAN, o puede usar la nube BlueBOLT para monitorear, controlar y programar su dispositivo desde cualquier parte del mundo a través de su computadora o dispositivo móvil.

VT1512-IP Manual de instrucciones - Español

INFORMACIÓN DE GARANTÍA

¡PRECAUCIÓN! LIMITACIÓN DE GARANTÍA PARA COMPRADORES DE INTERNET

Los productos de Panamax comprados a través de Internet no tienen una Garantía de producto válida o una Política de protección de equilpos conectados a menos que se compren a un Distribuidor autorizado de Internet de Panamax y los números de serie originales de fábrica estén intactos (no deben haber sido eliminados, desfigurados o reemplazados de ninguna manera). La compra de un distribuidor autorizado de Internet Panamax asegura que el producto fue diseñado para el uso del consumidor, ha pasado todas las inspecciones de calidad y es seguro. La compra a través de sitios de subastas o distribuidores no autorizados puede resultar en la compra de productos rescatados, fallidos y / o no destinados a ser utilizados en los Estados Unidos. Además, los distribuidores autorizados de Internet de Panamax han demostrado suficiente experiencia para asegurar instalaciones que cumplan con la garantía. Para obtener una lista de los distribuidores autorizados de Internet de Panamax, visite www.panamax.com

Política de protección limitada de \$ 5,000,000 para equipos conectados \*

Los módulos de protección de línea de señal son necesarios para la política de equipos conectados. Puede utilizar otras unidades componentes de Panamax en nuestros módulos de protección de línea de señal. Las conexiones a tierra de los dispositivos deben ser terminados juntos. Todas las garantías de Panamax y las políticas de equipos conectados son válidas únicamente en el Estados Unidos y Canadá.

* Garantía completa e información sobre políticas disponible en www.panamax.com

Garantía limitada de tres años

¿Qué está cubierto?

Nortek Security and Control, LLC ("NORTEK SECURITY & CONTROL") garantiza a los consumidores que compran este producto que el producto estará libre de defectos en materiales y mano de obra por un período de tres (3) años (los términos variarán según el producto) desde la fecha de compra. No es transferible.

Si existe un defecto, NORTEK SECURITY & CONTROL le pedirá que nos envíe la pieza o el producto defectuoso y, a nuestro criterio, lo repararemos o reemplazaremos. Esta garantía no cubre el costo de la mano de obra para eliminar una pieza o producto defectuoso o para reinstalar cualquier pieza o producto reparado o reemplazado.

Esta garantía no cubre defectos o daños causados por un mal manejo, mantenimiento, almacenamiento, instalación, extracción o reinstalación inadecuados, mal uso, modificación o alteración no autorizada por la fábrica, uso de accesorios incompatibles, impacto por objetos extraños, accidentes, incendios, actos de Dios, desgaste normal o daño de envío que no sea un envío de NORTEK SECURITY & CONTROL.

Guarde su recibo de compra original, ya que será necesario para obtener el servicio de garantía. Esta garantía no se extenderá ni reiniciará al recibir una pieza o producto reparado o de reemplazo bajo esta garantía. Ninguna persona está autorizada a extender o modificar esta garantía.

Limitaciones

LA DURACIÓN DE CUALQUIER GARANTÍA IMPLÍCITA, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, NO EXCEDERÁ EL PERÍODO DE GARANTÍA PROPORCIONADO AQUI.

Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, por lo que la limitación anterior puede no aplicarse en su caso.

NORTEK SECURITY & CONTROL NO SERÁ RESPONSABLE DE NINGÚN DAÑO INCIDENTAL O CONSECUENTE RESULTANTE DEL INCUMPLIMIENTO DE CUALQUIER GARANTÍA ESCRITA O IMPLÍCITA.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación o exclusión anterior puede no aplicarse en su caso.

Esta garantía le otorga derechos legales específicos, y también puede tener otros derechos legales que varían de estado a estado.

¿Cómo obtengo el servicio de garantía?

Clientes en los Estados Unidos

Para obtener el servicio de garantía, envíe un correo electrónico a nuestro Departamento de Devoluciones a [e-mail]. Incluya su nombre, dirección, número de teléfono, el número de modelo de su producto, una copia de su recibo de compra original y una descripción del problema.

A menos que necesitemos discutir la situación con usted, recibirá un número de autorización de devolución y las instrucciones de envío. Si necesitamos analizar más la situación con usted, lo llamaremos o le enviaremos un correo electrónico. NORTEK SECURITY & CONTROL puede requerir la solución de problemas en el producto instalado antes de emitir un Número de autorización de devolución. Todo lo que se nos envíe sin un Número de autorización de devolución se devolverá automáticamente sin abrir. Usted es responsable de los cargos por envío a nosotros.

Clientes fuera de los Estados Unidos

Para los clientes fuera de los Estados Unidos, se le exige que dirija cualquier solicitud de servicio de garantía al distribuidor al que compró el producto Nortek Security and Control o al distribuidor que suministró dicho producto.

Para los compradores cuyos derechos de garantía se rigen por las leyes o regulaciones de protección al consumidor de un país que no sea los EE. UU., los beneficios conferidos por esta garantía son adicionales a los otorgados por dichas otras leyes o regulaciones, y cualquier limitación de los derechos establecidos en esta garantía puede o no aplicar.

Operación avanzada

Además de proporcionar acceso a la plataforma BlueBOLT alojada por Panamax / Furman, VT1512-IP también admite los siguientes protocolos de red. Consulte la sección Redes avanzadas de Enlaces y recursos en www.mybluebolt.com.

UDP (Puerto # 57010) para la comunicación de máquina a máquina para la interfaz con los sistemas de control y automatización dentro de la red local.

HTTP (servidor web en el puerto predeterminado 80) para configurar los ajustes de red para la operación independiente de "dirección IP estática".

AVISO FCC

Este equipo ha sido probado y cumple con los límites para un Dispositivo digital de Clase B, de conformidad con la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

1. Reoriente o reubique la antena receptora.
2. Aumente la separación entre el equipo y el receptor.
3. Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
4. Consulte al distribuidor o a un técnico experimentado de radio / TV para obtener ayuda. Cualquier accesorio especial necesario para el cumplimiento debe especificarse en las instrucciones.

PRECAUCIÓN: Se requiere un cable de alimentación de tipo blindado para cumplir con los límites de emisión de la FCC y también para evitar interferencias en la recepción de radio y televisión cercana. Es esencial que solo se use el cable de alimentación suministrado. Use solo cables blindados para conectar dispositivos RS-232 a este equipo.

PRECAUCIÓN: Cualquier cambio o modificación que no esté expresamente aprobado por la garantía de este dispositivo podría anular la autoridad del usuario para operar el equipo. Si necesita soporte técnico o servicio de equipo, comuníquese con Panamax

Soporte técnico al 800-472-5555. También puede enviar un correo electrónico a [e-mail].

Todo el equipo que se devuelve para reparación debe tener un número de Autorización de devolución (RA - Return Authorization). Para obtener un número RA, llame al soporte técnico de Panamax. Antes de devolver cualquier equipo para su reparación, asegúrese de que esté debidamente embalado y protegido contra daños durante el envío, y de que esté asegurado. Sugerimos que guarde el embalaje original y lo use para enviar el producto para su reparación. Además, adjunte una nota con su nombre, dirección, número de teléfono y una descripción del problema.

5919 Sea Otter Pl., Suite 100, Carlsbad, CA 92010

www.nortekcontrol.com • www.panamax.com • www.mybluebolt.com

© 2019 Nortek Security and Control, LLC. Todos los derechos reservados. Panamax y BlueBOLT son marcas comerciales de Nortek Security and Control, LLC.

PANAMAX

www.panamax.com
