Característica	Detalles
Tipo de refrigerador	Refrigerador combinado
Capacidad total	515 litros
Dimensiones (AlxAnxPr)	190 x 70 x 70 cm
Clase energética	A++
Sistema de enfriamiento	No Frost
Nivel de ruido	42 dB
Número de cajones en el congelador	3
Iluminación interior	LED
Funciones adicionales	Dispensador de agua, control electrónico de temperatura
Mantenimiento	Limpieza regular de juntas y bandejas, descongelación si es necesario
Instrucciones de seguridad	No obstruir las rejillas de ventilación, seguir las instrucciones de instalación
Garantía	2 años

Preguntas frecuentes - VWUI5150GLSS VIKING

¿Cómo ajustar la temperatura de mi refrigerador VIKING VWUI5150GLSS?

Para ajustar la temperatura, use el panel de control ubicado dentro del refrigerador. Presione los botones '+' o '-' para ajustar a la temperatura deseada.

Mi refrigerador no enfría correctamente, ¿qué debo hacer?

Verifique que las salidas de aire no estén obstruidas y que la puerta esté bien cerrada. También asegúrese de que el refrigerador esté enchufado y que el disyuntor no se haya disparado.

¿Cómo limpiar el interior de mi refrigerador VIKING VWUI5150GLSS?

Desenchufe el refrigerador antes de comenzar la limpieza. Use una mezcla de agua tibia y jabón suave para limpiar las superficies interiores. Evite productos químicos abrasivos.

El refrigerador emite un ruido extraño, ¿qué debo verificar?

Verifique que el refrigerador esté nivelado y que no toque paredes u otros objetos. Los ruidos también pueden provenir del compresor o los ventiladores, lo cual puede ser normal durante su funcionamiento.

¿Cómo puedo descongelar mi refrigerador VIKING VWUI5150GLSS?

Para descongelar su refrigerador, desenchúfelo y deje la puerta abierta. Coloque toallas o un recipiente para recoger el agua que se derrita. Nunca use objetos punzantes para quitar el hielo.

¿Dónde puedo encontrar el número de modelo de mi refrigerador?

El número de modelo generalmente se encuentra dentro del refrigerador, en una etiqueta ubicada en el lateral o en la parte trasera del aparato.

¿Qué hacer si la luz dentro del refrigerador no se enciende?

Verifique si la bombilla está fundida y reemplácela si es necesario. También asegúrese de que la puerta esté correctamente cerrada y que el refrigerador esté encendido.

¿Cómo puedo reiniciar mi refrigerador VIKING VWUI5150GLSS?

Para reiniciar su refrigerador, desenchúfelo durante aproximadamente 5 minutos y luego vuelva a enchufarlo. Esto puede ayudar a resolver algunos problemas electrónicos.

MANUAL DE USUARIO VWUI5150GLSS VIKING

ES-De instalación/operación y mantenimiento

Nota: Estas bodegas estan diseñadas exclusivamente para el almacenimiento de vino. Las bodegas para vinos no peuvent alcantar las temperatas adecuadas para el almacenimiento de alimentos frescos.

5 SERIES

Bodegas para vinos bajo主義

ES-De instalación/operación y mantenimiento

Nota: Estas bodegas estan diseñadas exclusivamente para el almacenimiento de vino. Las bodegas para vinos no peuvent alcantar las temperatas adecuadas para el almacenimiento de alimentos frescos.

5 SERIES

Bodegas para vinos bajo主義

CVWUI5150

CVWUI5240

CONTENU

Contenu :

ES-De instalación/operación y mantenimiento

Nota: Estas bodegas estan diseñadas exclusivamente para el almacenimiento de vino. Las bodegas para vinos no peuvent alcanzar las temperatas adecuadas para el almacenimiento de alimentos frescos.

5 SERIES

Bodegas para vinos bajo主義

VWUI5150

VWU5240

INDICE

Indices:

Información de seguridad 2

Desembalaje de su artefacto 3

Registrar de garantía 3

Instalacion de su artefacto. 4

Espacios libres alrededor del gabinete 4

Nivelación del artefacto 4

Conexión electrónica

Dimensiones del producto 6

Uso de su control electrónico 8

Puesta en functionamento de su artefacto 8

Modo de espera 8

Encendido (ON) y apagado (OFF) de su artefacto .8

Ajuste de la temperature 9

Illuminacion interior

Modo de temperatura 9

Bloqueo del control. 10

Códigos de error del sensor de temperatura 10

Alarmas 10

Puerta entreabierta. 10

Corte de energia 11

Alarma de temperatura. 11

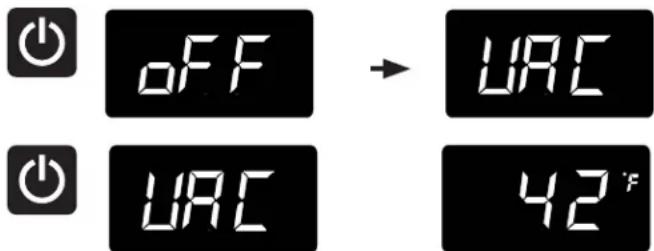

Modo Vacaciones

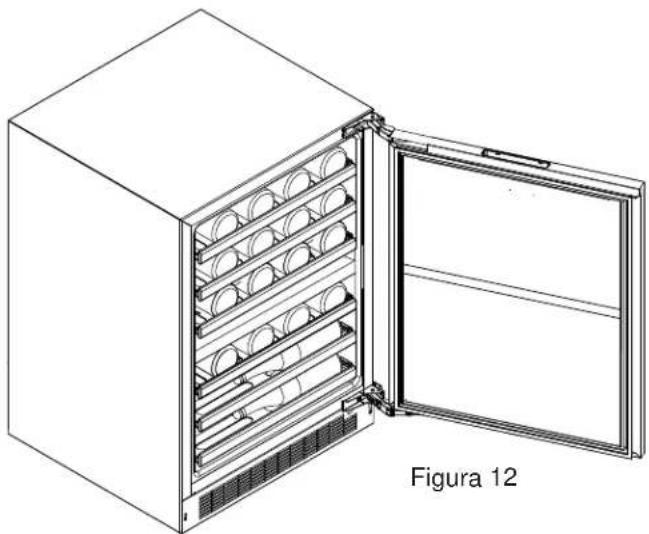

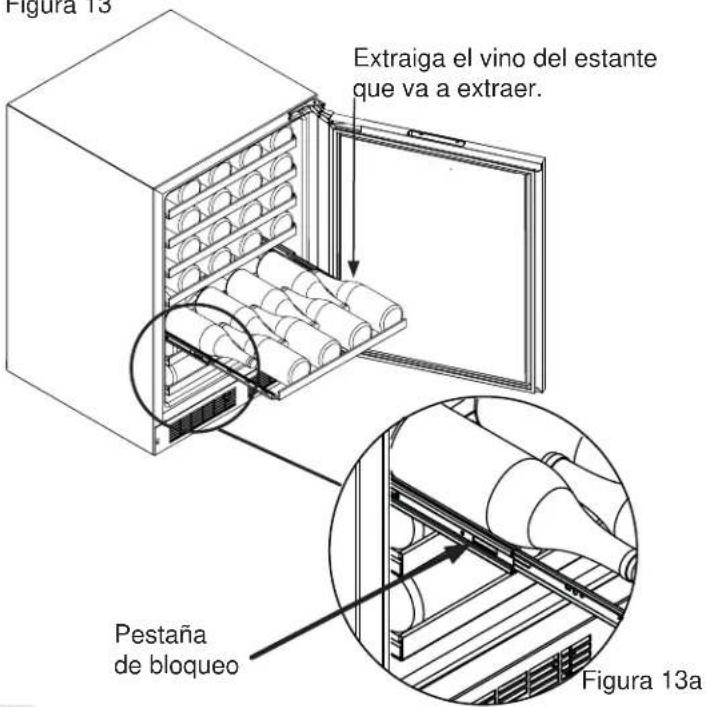

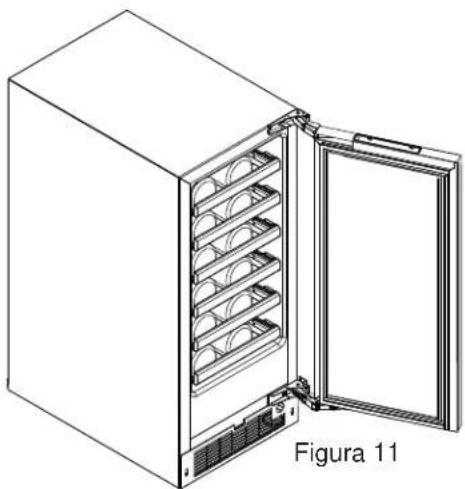

Configuraciones de estantes 12

Cuidado y limpieza 13

Consejos para ahorrar energia. 13

Cómo Obtener servicios. 14

Localizacion de fallas 15

Garantia. 16

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en esta guía no se proponen tratar todas las conditiones y situaciones que pueda occurrir. Deben aplicarse el sentido commons, la precaución y el cuidado al instalar,mantener y operar este artefacto.

.5

Reconozca los@simbolos,palabras y etiquetas de seguidad.

ADVERTENCIA

ADVERTENCIA - Si no vigue las instrucciones, usted可以选择 morir o sufir una lesión grave.

PRECAUCION

PRECAUCION-Riesgos o procedimientos inseguros que podrnan provocar lesiones personales o daños materiales o al producto.

NOTA

NOTA-Información importante que pueda a asegurar una instalación y operation libre de problemas.

ADVERTENCIA

Advertencias de la Proposition 65 del estado de California:

Este producto contiene una o mas sustancias quimicas identificadas por el estado de California como causantes de cancer.

ADVERTENCIA

Advertencias de la Proposition 65 del estado de California: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congenitos o alcún othero tipo de días en la función reproduclora.

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o mas personas para mover el producto. Si no se procede asi, poder producirse lesiones personales.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las piezas que pudieran danarse por el movimiento susjetas fi rmidente. Retire los materiales de empaque internos y -si las hubiera- las cintas que sujetan los componentes. El manual del usuario se envia bajo del producto en una bolsa de plastico+junto con la tarjeta de registrar de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto se haya inspeccionado bien a fondo y se haya comprobado que está en buena conditiones. Si hubiera danios, se necessitiesara el material de embalaje como una prueba del daño en transito. Luego, elimine todos los elementos de manera responsable.

ADVERTENCIA

ADVERTENCIA - Elimine las bolsas de plástico, ya que pueda presentar un risgo de asfi xia.

Notapara el cliente

Esta mercancía se embaló en forma cuidadasa y se inspectionso bien a fondo antes de salir de nuestra planta. La responsabilidad por su entrega segura fue asumida por el经商ciante minorista al acceptar el envío. Los reclamos por perdida o daños sufridos en el transito deben presentarse al经商ciante minorista.

NOTA

NO REGRESE MERCANCIA DANADA AL FABRICANTE; PRESENTE EL RECLAMO AL COMERCIANTE MINORISTA.

PRECAUCION

Si el artefacto se transporte, manejo o almacenó en una posición diferente de la vertical durante在哪quier intervalo de tiempo,cede que permaneceza en posición vertical durante 24 horas como minimo antes de enchufarlo.

Esto asegurar que el aceite regrese al compresor. Si se enchufa el artefacto de inmediato, pueda dañarse algumas piezas internas.

Registrar de garantía

Es importante que envie su tarjeta de registrar de la garantía inmediamente antes de haber recibido su artefacto; también peut registrarlo a工程技术 en la págrina www.vikingangel.com.

Cuando registre su artefacto se le solicitará la información",[siguiente]:

Número de servicios

Numero de série

Fecha de la compra

Nombre y direccion del

comerciante

El número de servicios y el número de

serie puede encontrarse en la plac de identifi cación que estáubicada bajo del gabinete, en el lado izquierdo cerca de partesuperior (vea la Figura 1).

Registrar en linea disponible en

www.vikingrange.com

ADVERTENCIA - El atrapamente y la asfixia de niños no son problemas del pasado. Los refrigeradores desguazados o abandonados siguen siendo peligrosos, aun cuando se los haya sido 'sólo porunos poco horas'.

Si va a deshacerse de su viejo refrigerador, observe las instrucciones que siguen a fi n de ayudar a prevenir accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.
• Deje los estantes en su lugar, de modo que los niños no pueda trepar fácilmente al interior.

Selección de la ubicación

Laubicacionadeucasegurar eldesempoo optimo de su artefacto.Recomendamosunaubicacion enlaque la unidad este a cubierto de la luz solar directa ylejos de fuentes de calor.Para asegurar que su producto funcione de acuerdo con lasspecificacaciones,el rango de temperatas recomendado para laubicacion de instalaciones de 55a 100^ Fde13a 38^

Espacios libres alrededor del gabinete

Se necesita ventilacion desde la parte delantera inferior del artefacto.Mantenga esta area abierta y libre de toda obstruccion. Puede instalarse gabinetes adyacentes y una cubierta alrededor del artefacto,iami que la rejilla frontal permanezca sin obstrucciones.Los modelos con puerta decorativa y bisagras articuladas estan destinados unicolement a aplicaciones empotradas.

PRECAUTION

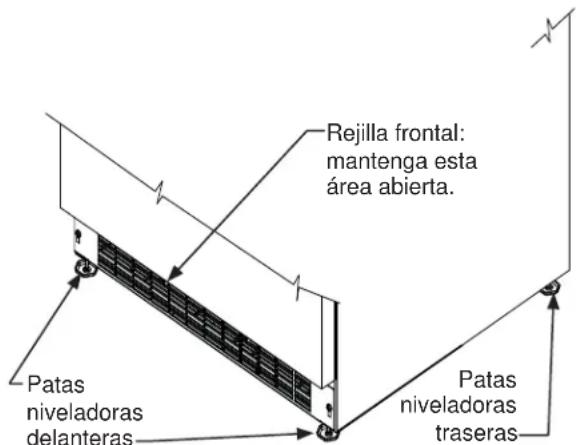

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal permiten que el aire circule a工程技术 del intercambiador de calor del condensador. Las restricciones a esta circulación de aire darán como resultado mayor consumo de energia y perdida de la capacité de enfiambre. Por estarzón es importante que esta area no está obstruida y que las aberturas de la rejilla se mantengan limpias. Viking Range, LLC no recomienda el uso de una rejilla de construcción especial, ya que la circulación de aire pueda verse restringida (vea la Figura 2).

Figura 2

Patas niveladoras traseras

Las patas ajustables que estan en las esquinas delanteras ytraseras del artefacto deben regularse de modo que la unidadquebe posiconada fi rmente sobre el piso, y nivelada dellado a lado y del fronte al fondo. La alta total de su artefacto能把 ajustarse entre la dimenso minima (girando la pata niveladora hacia adento CW )y la maxima (girando la pata niveladora hacia afuera CCW ), como se muestra en la Tabla A'.

Paraaabstarspatas niveladoras,coloqueel artefacto sobre una superfi cié sóldayproteja la zona del piso que está debajo de las patas,paraevitrarayarlo.Conlaayudaodeotrasersona,incline el artefacto haciaatrasyaperteneracceosalaspatas niveladoras. Haga girarlaspatas para subirlasobajarlashasta lamdimisión requerida.Repiteste procesosarpalaste treraserainclinando con cuidadoel artefacto haciaadelante.Verifiqela nivelación del artefacto sobreuna superfi cié nivelada,yajuste segunsea necessario.

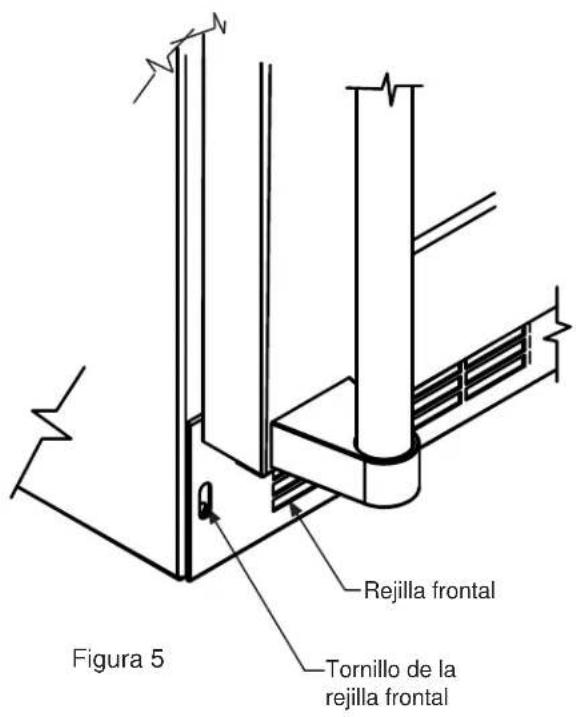

Los tornillos de la rejilla frontalSEOafojarse paraajustar la rejilla a la alta desada. Cuando fi nalice el ajuste, apriete los dos tornillos de la rejilla frontal (vea la Figura 5).

Tabla A

Modelo	Estilo de la Puerta	Altura minima	Altura Maxima
VWUI5150	(G)	33 3/4"	34 3/4"
VWUI5240		(85,7 cm)	(88,3 cm)

No quite la clavija de puesta a tierra del cordón de alimentación electrica.

Figura 3
Figura 4

ADVERTENCIA

Peligro deCHOQUEELCTRICO

• No utilise cordones de extension con este artefacto. Puede ser peligrosos, y pueda deteriorar elFuncionamento del producto.
• Este artefacto no debe connectarse en ninguna circunstancia a un suministro eletrico sin conexion a tierra.
• No Quite la clavija de puesta a tierra del cordón de alimentación electrónica. (vea la Figura 3).
• No use un adaptor. (vea la Figura 4).
• No salpique ni rocie agua desde una manguera sobre el artefacto. Si lo hace poderce causar unCHOque electrico, que pueda provocar lesiones graves o la muerte.

Conexión electrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este produit está equipado de fabrica con un cordón de alimentación electrónica que tiene un enchufe de tres clavijas con puesta a tierra. Debe enchufarse en un tomacorriente compatible con puesta a tierra, de acuerdo con el Codigó Eléctrico Nacional de los EE. UU., asi como los codigos yordenanzas locales que Sean aplicables (vea la Figura 6). Si el circuito no Tiene un tomacorriente con puesta a tierra, es responsable y obligation del cliente proporcional el suministro electrico correcto. No debe cortarse ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Figura 6

NOTA

Los interruptores de falla a tierra (GFCI) son propensoos a los falsos disparos, que haran que el artefacto se apague. Los GFCI no se usan por lo general en circuitos con equipos motorizados que debenFuncionar desatendidos durante periodos prolongados, a menos que sea requisite para cumplir con los@cuidos y ordenanzas de edifi cacion locales.

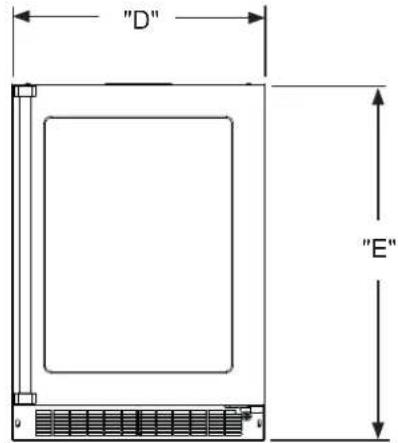

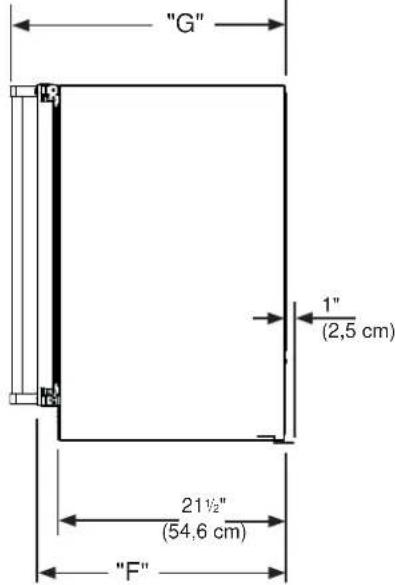

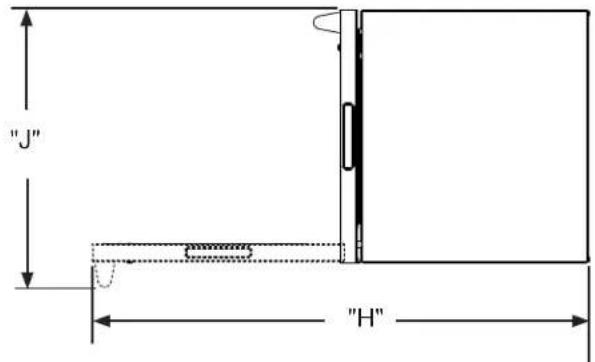

	DIMENSIONES DE LA ABERTURA DE INSTALLACION pulgadas (cm) DIMENS			ONES DEL GABINETE pulgadas (cm)
MODELO	"A"	"B"	"C"	"D"	"E"	"F"	"G"	"H"	"J"
VWUI5150	15"	**34" a 35"	*	147/8"	333/4" a 343/4"	2323/32"	267/32"	3713/32"	177/8"
	(38,1 cm)	(86,4 a 88,9 cm)		(37,8 cm)	(85,7 a 88,3 cm)	(60,2 cm)	(66,6 cm)	(95 cm)	(44,3 cm)
VWUI5240	24"	**34" a 35"	*	237/8"	333/4" a 343/4"	2323/32"	267/32"	4613/32"	267/16"
	(61 cm)	(86,4 a 88,9 cm)		(60,7 cm)	(85,7 a 88,3 cm)	(60,2 cm)	(66,6 cm)	(117,9 cm)	(67,2 cm)

• La dimisión de la profundidad de la abertura de instalación pueda variar según cada instalación individual. Para empotrar la puerta completa se necesita la dimisión 'F' más 1" (2,5 cm) para el espesor del enchufe de alimentación electrica.
  ** La abertura de instalación minima requireida debe ser mayor que la alta ajustada del gabinete.

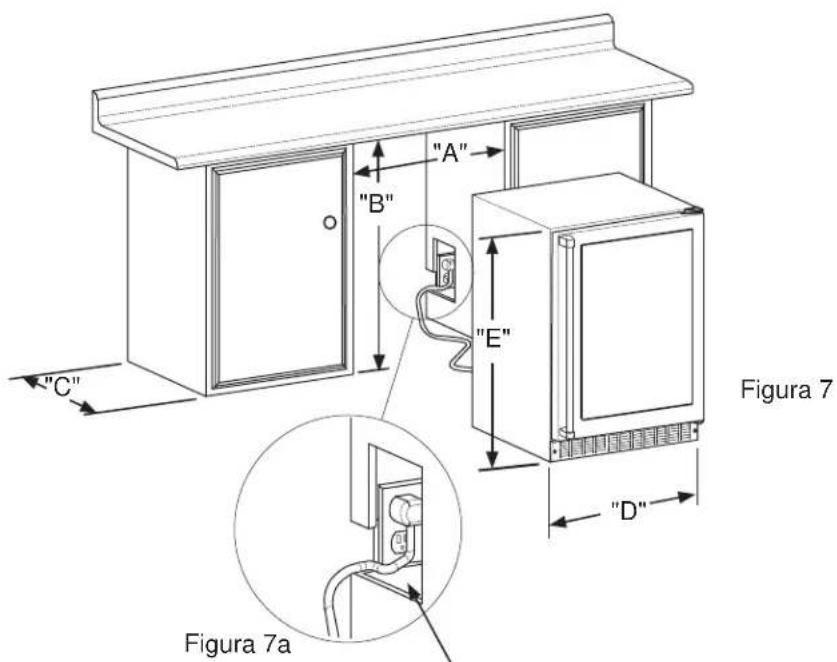

Figura 7

Figura 8

Si fueranecessary ganar espacio libre Dentro de la abertura de instalacion,puede hacer un agujero atraves del gabinete adyacente y pagar el cordon de alimentacion electrica atravesdeeseagujerohaustomacorriente. Otraforma de augmentarla profundidad disponible de la abertura es empotrar el tomacorrierelectrico en la paredtrasera para ganar el espesor del enchufedel alimentacionelectrica.No todas las cajas de tomacorriere empotradasseranapropiadasparaesta aplicacion por serdemasiado delgadas,porloque se recomienda para esta aplicacionuna caja de tomacorriere empotradaequivalentea laArlington#DVFR1Wvea la Figura8).

	DATOS DEL PRODUCTO
MODELO	REQUISITOS ELECTRICOS #	PESO DEL PRODUCTO
VWUI5150 115	V/60Hz/15A	105 lbs (47,6 kg)
VWUI5240 115	V/60Hz/15A	140 lbs (63,6 kg)

Se necesita un circuito dedicado de 15 amperes con connexion a Tierra. Cumpla con todos los@cuidos de edifi cacion locales cuando instale el circuito electrico y el artefacto.

Figura 9

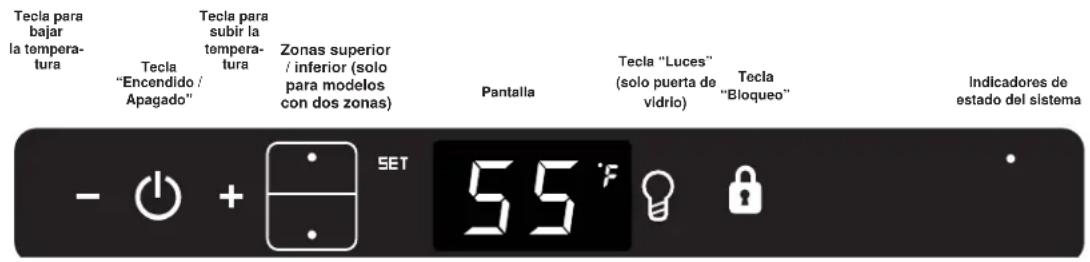

Figura 10 Control electrico para una sola zona

Para activar la pantalla, pulse cualquier tecla. Sonará un tono audible de confi rmación y aparecerá la temperatura actual del compartmentimiento de almacenimiento.

Puesta en funciona de su artefacto (una y dos zonas):

Enchufe el cable electrico en la toma de corriente de pared de 115 V. Su artefacto se entrega de fabrica en la posicion "Encendido" y comenzará a enfiar tan pronto se conecte a la alimentación electrica. Si el artefacto no arranca, verifique si la toma de corriente tiene electricidad y que el control está en la posión "Encendido", (consulte la sección "Encendido / Apagado del artefacto" más adelante).

La pantalla de control está cubierta con una película de plástico transparente.Esta película se pueda retirar levantarandola con cuidado en una esquina.

Durante el encendido inicial, la pantalla de controlaculara alarma por "Corte de energia".Esta es una condidonormal puis el artefacto fue encendido por primera vez en la fabrica para la inspeccion de calidad y bajo desconectado. Pulse una vez la tecla "Encendido / Apagado" para apagar la condidonde alarma (consulte la seccion "Alarmas" en la page 10).

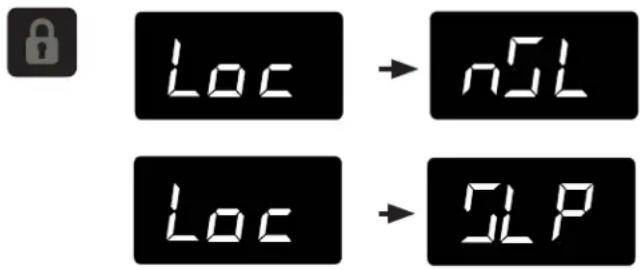

Modo de espera (una y dos zonas):

Si no se pulsa ninguna tecla durante 60 segundos, la pantalla entra ra en el modo de espera para ahorrar energia. El panel de control se apagará, excepto el indicator de sistemas OK que permaneceré encendido. Cualquier condidión de alarma activará la pantalla, (vea "Alarmas" en la page 10).

Para realizar Cambios en los ajustes del control (encender o apagar el artefacto,JKLM),actualizar la temperature,actualizar la iluminacion interior y activar el modo vacaciones),el control deestaractivado.

Si prefi ere tener la pantalla continuamente encendida, desactive el modo de espera. Mantenga pulsado el botón "Bloqueo" hasta que en la pantalla desaparezca "Loc" y aparezca "nSL". Paraactivar el modo de espera, repita la instrucción anterior hasta que desparezca "Loc" y la pantalla mueste "SLP".

Encendido (ON) y apagado (OFF) de su artefacto (una y dos zonas):

Si el artefacto está encendido (y no está en el modo de espera), la pantalla做不到a la temperatura. Para apagar el artefacto mantenga pulsada la tecla "Encendido / Apagado" durante 4 segundos. El control做不到 "OFF".

Para encender el artefacto mantenga pulsada la tecla de encendidido /apagado durante 4segundos.

Ajuste de la temperatura:

NOTA

Su bodegas para vinos puede tardar hasta 48 horas para estabilizar la energia del compartmento de almacenamento en la primera carga con productos calientes.

LosCambios en la temperatura de consigna poden hacer que el bodegas para vinos tarde hasta 24 horas para estabilizar la temperatura del contenido almacenado.

Los factores que afectan la estilizacion de la temperatura en el compartmento de almacenamento son:

• Cambios en el valor de consigna de la temperatura.
• Cambios en la temperatura de la habitación.

• Temperatura del contenido almacenado.

• Carga de produits calientes.

• La energia de productos fríos retrasará el cambio a una temperatura de consigna más caliente.

• La energia de productos calientes retrasará el cambio a una temperatura de consigna más frija.

• Uso (cantidad y duración de las apertureas de la puerta).

• Uso de la iluminacion del compartmento de almacenamento (solo bodegas para vinoses con puerta de vidrio).
• Exposión del artefacto a la luz solar directa o a una fuente de calor.

Modelos con una zona:

Para estarcer o ver el valor de consigna de la temperatura (con el control fuera del modo de esper), pulse la tecla "-o "+. La pantalla做不到a "SET" y el valor de consigna de la temperatura parpadeando. Paraaabstar la temperatura mas fría o mas caliente, pulse repetidamente las teclas "-o+" respectivamente. Cuando haya alcancazo la temperatura de consigna deseada, pulse el boton "Encendido / Apagado" para introducir el valor, o no haga nada y el mode "Set" aceptará automaticallyla temperatura visualizada como el nuevo valor de consigna una vez transcurrido un tiempo de esper de 10segundos.

El rango de la temperatura de consigna admitido por su artefacto es de 40^ F (4,5^ C) a 65^ F (18,4^ C). Si intenta ajustar la temperatura fauna de este rango, recibirá una Notification audible

Zona inferiori habilitada

Zona superior habitita

Modelos con dos zonas:

En la bodega de dos zonas, las temperaturas se pueda ajustar para cada zona (superior e inferior) de manière individual. Paraarlo primero debe habilitar la zona en la que desea ajustar la temperatura, pulsando el boton superior o inferior de la pantalla. A continuacion, se encendera el indicator LED correspondiente.

Para modifier el valor de consigna de la temperatura de una zona en particular (con la zona habitada y el control fuera del modo de esper), pulse la tecla "-" o "+" La pantalla做不到 "SET" y el valor de consigna de la temperatura parpadeando. Paraaabstar la temperatura mas fría o mas caliente, pulse repetidamente las teclas "-" o "+" respectivamente. Cuando haya alcancazo la temperatura de consigna deseada, pulse el boton "Encendido / Apagado" para introducir el valor, o no haqa nada y el modo "Set" aceptará automatistically la temperatura visualizada como el nuevo valor de consigna una vez transcurrido un tiempo de esper de 10segundos.

El rango de la temperatura de consigna admitido por su artefacto es de 45^ (7,3^) a 55^ (12,9^) para la zona inferior y de 55^ (12,9^) a 62^ (16,8^) para la zona superior. Si intenta ajustar la temperatura fuera de这些东西 rangelos, recibirá una notifi cación audible.

Illuminación interior: (solo modelos con puerta de vidrio) Su artefacto está equipado con una función que permite escoger entre dos niveles de iluminación interior. Con el control fuera del modo de espera, pulse la tecla "Luces" para activar la iluminación interior en el nivel máximo. Sonará un tono de confi rmación y se encenderá el indicator con el icono de una bombilla. Si pulsa-Newamente la tecla "Luces",la iluminación se atenuará en un 50% .Si pulsa porutherce vez boton,la iluminacion se apagará. La iluminación interior se desactivara automatistically afterwards de 4 horas.

Modo de temperatura (una y dos zonas:

El modo de temperatura está predefi nido en fabrica en grados Fahrenheit (^) , pero usted Tiene la option de combustiar a Celsius (^) . Para combustiar el modo, mantenga pulsadas las teclas - y +^ y bajo sulela la tecla -

La temperatura se做不到 ahora en grados centigrados (^)

Repita el procedimiento para Cambiar el modo de temperatura de nuevo a grados Fahrenheit (^)

Bloqueo del control (una y dos zonas:

El panel de control se pueda bloquear para evitar Cambios accidentales. Para bloquear el control, mantenga pulsada la tecla "Bloqueo" hasta que la pantalla muest "Loc"; a inmediamente continuación suele la tecla. El icono de bloqueo parpadeará 3 vezes y bajo quedará permanentemente encendido. Cuando el panel de control está bloqueado, solo está activos el botón "Bloqueo", el indicator de sistemas OK y el indicator de alarma. Para eliminar el bloqueo del panel de control, repita esta instrucción hasta que la pantalla muest "nLc". A inmediamente continuación suele la tecla.

NOTA

Si elbloqueo de control está activo (icono debloqueo iluminado) el control tiene que serdesbloqueados antes de
usar el teclado para restablecer una situacion de alarma.
Consulte la page 10 (Bloqueo de control) para Obtener
instruetiones para desbloquear el control.

Códigos de error del sensor de temperatura

Los sensores de temperatura son Monitorados continuamente. Cualquier condidon de CIRCUito ABIERTO o EN CORTOCIRCUITO iniciaa un CODIGO DE ERROR segun se enumerara a continuacion:

Alarmas (una y dos zonas:

El control emittirá un avis cuando las conditiones podrian afectar negativamente al rendimiento del artefacto.

• Puerta entrega: si la puerta está abierta o está mal cerrada durante más de 5关键时刻, el indicator de sistemas OK se apagará y comenza a parpáear el indicator "Puerta entrega"accompañado de un tono audible cada 60segundos. Además, se encenderá el indicator "ALARM RESET" (Apagar alarma) bajo la tecla "Encendido / Apagado".

NOTA

La alarma audible se pueda silenciar, para cada occursencia, para pulsando la tecla "Bloqueo".

Esta condidion de alarma se possible apagar mediante el cierre de la puerta o pulsando la tecla "Encendido / Apagado" (por exemple, cuando está limpiando el compartmento de almacenamento, etc.) La alarma se repetirá en 5 instantos si la condidon de alarma persiste.

Modelos con una zona:

Códigos de error del sensor de temperatura
Sensor Código	mostrado Descrip.	ción del error Acción que se debe tomar
Sensor de tempera-tura de zona Única	EL	El sensor de temperatura falló en el compartimien- to de zona Única. Puede llhear a temperatas de almacenimiento del vino no deseadas.	Llame al departamento de servicios para solicitar el reemplazo del sen-sor de temperatura.
Sensor de elimi-nación de escarcha	Ed	El sensor de temperatura de eliminación de escar-cha falló. Causa que la unidad no elimine apropri-a-damente la escarcha y pueda create acumulación grande de escarcha. Puede llhear a daño por agua de la unidad y del piso circundante	Desenchufe inmediamente el cable de suministro de energia y llama al departamento de servicios para solicitar el reemplazo del sen-sor de eliminación de escarcha.

Modelos con dos zonas:

Códigos de error del sensor de temperatura
Sensor Código	mostrado Descripción del error Acción que se debe tomar
Sensor de temperatura de la zona superior	Eu	El sensor de temperatura falló en el compatabimiento de la zona superior. Puedelearvar a temperaturades almacenamiento del vino no deseadas.	Llame aldepartamento de servicios para solicitar el reemplazo del sen-sor de temperatura.
Sensor de temperatura de la zona inferior	EL	El sensor de temperature falló en el compatabimiento de la zona inferior. Puedelearvar a temperaturades almacenamiento del vino no deseadas.	Llame aldepartamento de servicios para solicitar el reemplazo del sen-sor de temperatura.
Sensor de eliminación de escarcha	Ed	El sensor de temperature de eliminación de escalacha falló. Causa que la unidad no elimine apropia-damente la escarcha y pueda create Accumulación grande de escalacha. Puedelearvar a daño por agua de la unidad y del piso circundante	Desenchufe inmediamente el cable de suministro de energia y llame aldepartamento de servicios para solicitar el reemplazo del sen-sor de eliminación de escalacha

• Corte de energia: si se interrupse la alimentación al artefacto, el indicator de estado del sistema se apagará y comenzará a parpadear el indicator "Corte de energia". Además, se encenderá el indicator "ALARM RESET" (Apagar alarma) bajo la tecla "Encendido / Apagado". El equipo no emitirá nunca tono audible de avis.Esta condidión de alarma se pueda apagar pulsando la tecla "Encendido / Apagado". Si se produce esta alarma, se recomienda que verifié que el estado de los alimentos perecederos, aun cuando el artefacto funciona normalmente y la temperatura se haya recuperado, puis los cortes de energia prolongados podrián dar lugar a variociones de temperatura excessivas que pueeden arruinar los alimentos perecederos.

• Alarma de temperatura: Si la temperatura del compa-timiento de almacenamento se desvia excessivamente de su temperatura de consigna durante un periodo prolongado de tiempo, el indicator "TEMP" parpadearay, y sonar a un pitido cada 60 segundos. Además, un indicator "ALARM RESET" (Apagar alarma) aparecerá bajo del teclado "ON / OFF" (Encendido / Apagado).

NOTA

Después de una condición de alarma de temperatura alta, revise todos los productos perecederos para garantizar que son seguros para consumo.

NOTA

La alarma de temperatura puede occurrir como resultado de un uso intensivo o la introduccion de los contentsidos calientes en el compartmentimiento de almacenamento. Si la alarma de temperatura persististe, suunidadULDecreerirservicio.

NOTA

La alarma audible se pueda silenciar, para cada ocurrencia, para pulsando la tecla "Bloqueo".

Esta condidion de alarma sepuede apagar pulsando la tecla "Encendido / Apagado". Si se produce esta alarma, se recomienda que verifi que el estado del contenido almacenado, aun cuando el artefacto funciona normalmente y la temperatura se haya recuperado, puis las variaciones de temperatura prolongadas可以更好 arruinar los alimentos perecederos.

NOTA

Tambienouldaparecervariasalarmasalmismo tempo.Por典型案例unaalarmadef“Puertaentreabierta”duranteun timeprolongadocouldergenerarunaalarmportemperatura"Temp"conlaactivacionsimultaneadembosindicadores.

Modo Vacaciones:

Este modo de operación se pueda usar para ahorrar energia mediante la desactivacion de las luces, los tonos de alarmay y los tonos de entrada de teclado durante los periodos en los que el costo de la energia es elevado, o cuando el artefacto no sera utilizado durante un tiempo prolongado. El modo Vacaciones también sirve como modo de reposo sabático mediante la desactivacion de las functions y los controlles de acuerdo con el Shabat y las fi estas religiosas observadas por la comunidad judía ortodoxa. Cuando se utilizes como modo de reposo sabático,可以更好 o cerrar la puerta en cualquier momento para acceder al contenido sin preocuparse del encendido o apagado de luces,indicaciones digitales, solenoides, ventiladores, valvulas, compresor, iconos, tonos audibles o alarmas.

Cuando este modo está activado, la pantalla, losindicadores y tonos de alarma,los tonos de entrada del teclado,las luces interiores y todas las options estan desactivadas. Todas lasmericanos del teclado estan desactivadas excepto la de la tecla "Encendido / Apagado",necesaria para pagar del modo Vacaciones. Las temperatas del compartmento de almacenamento son supervidas y controladas en la confi guracion antes deentar en el mode Vacaciones.

Para acceder al modo Vacaciones (con el control fuera del modo de espera), mantenga pulsada la tecla "Encendido / Apagado" hasta que la pantalla deje deETHER "OFF" y aparezca "VAC". La pantalla parpadeará "VAC" 3 vezes para reconcer su Solicitud, a continuación,whelming "VAC" continuallyamente hasta que se salga del modo Vacaciones. Un corte de energia no producirá laittersa del modo Vacaciones,esto solo peutLTEvarse a cabomanualmente. Para salir del modo Vacaciones y volver al funcionalement normal, mantenga pulsada la tecla "Encendido / Apagado" hasta que el control mueste la temperatura.

Configuracionesdeestantes

Su artefacto está equipo-do con rieles de estantes de extension total con rodamien-tos de bolas, que proportionscen el máximo acceso y visibi-idad para el producto almacenado en las disponeciones de estantes que se indicatea a continuacion.

VVUI5150 Bodega para vinos de una zona: Modelos de 15" (38,1 cm) de ancho:

(6) Rejillas de alambre para 4 botellas

VWUI5240 Bodega para vinos de dos zonas: Modelos de 24" (61 cm) de ancho:

Zona superior: (3) Rejillas de alambre para 8 botellas
Zona inferior: (1) Rejilla de alambre para 8 botellas
(2) Rejillas de alambre de profundidad mitad para 4 botellas

PRECAUCION

No intente nunca extraer un estante cargado; quite todo el contenido del estante antes de extraerlo. Al extraer el estante, utilise ambas manos.

Para extraer un estate:

Extienda el estante hacía afuera del gabinete hasta que haga tope.

Descargue el estante (vea la Figura 13).

Baje las pestanas de bloqueo que está a algunos lados del estante, y extraiga el estante en linea recta (vea la Figura 13a). Una vez extraido el estante, empuje de nuevo hacer adentro las extensiones de esta montadas en el gabinete.

Para reinstalar un estate:

Arrastre hacía afuera las extensiones de esta montadas en el gabinete para poder al enganche con el estante de rejilla de alambre.

Inserte el riel lateral de la rejilla de alambre en las extensiones de esta montadas en el gabinete, en ambos lados.

Introduzca la rejilla de alambre completamente en el gabinete a fi n de enganchar las pestanas de bloqueo.

Extraiga el estante (descargado), para verifi car que la rejilla de alambre está insertada en los rieles laterales. Si la rejilla de alambre se cae, significa ca que las pestanas de bloqueo no está enganchadas. Repita la instalacion.

Cargue el estante según seanecessary.

Figura 13

Rejilla frontal

Verifique que nada obstruye el flujo de aire-Requerido en las aberturas delanteras del gabinete. Cepille o limpie con una aspiradora las pelulas y sociedad acumuladas en las aberturas de la revilla al menos una o dos vezes al ano (vea la page 4).

PRECAUCION

PELIGRO DE CHOQUE ELECTRICO: Desconecte la alimentacion electrica del artefacto antes de limpiarlo con agua y jabon.

Gabinete

El gabinete punto可以选择 lavarse con agua jabonosa tibia y enjuagarse con agua limpia. NUNCA use limpiadores abrasivos.

Interior

Lave el compartmento interior con agua jabonosa tibia. NO utilise limpiadores abrasivos, disolventes, limpiadores pulidos ni detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podra doclar las bisagras de la puerta o inclinar el artefacto.
2. Tenga cuidado al barrer, pagar la aspiradora o fregarcerca del frente del artefacto puis podra dañar la rejilla.
3. Limpie periodicamente el interior de la unidad según seanecessary.
4. Revise o limpie periodicamente la rejilla delantera según seanecessary.

Ante una falla en la alimentacion electrica, proceda como se indica a continuacion

Si se interrupme la alimentacion eletrica, trate de corregirla lo antes possible. Reduzca al minimum las apertureas de la puerta durante la errupacion del service electroico puis ello afecta negativamente la temperatura de la unidad.

Reemplazo del equipo de iluminacion interior

Todoos modelosutilizanlamparasLEDparailluminarelinter del artefacto. Este componente es muy confi able, pero si una lampara falla,comuniquese con un technician de service califi cado para que reemplace el LED.

Las siguientes sugerencias reducirán al minimum el costo de uso de su artefacto de refrigeración.

1. No instale el artefactualo circa de un electrodomestico que emita calor (cocina, lavavajillas, etc.), conductos de calefacacion y otheras fuentes de calor.
2. Instale el producto alejado de la luz solar directa.
3. Verifique que los orificios de ventilacion de la rejilla delantera del artefacto ubicada bajo la puerta no esten obstruidos y mantengalos limpios para permitir la evacuation del calor que genera elsystema de refrigeracion.
4. Conecte el artefacto a un circuito de alimentacion exclusivo (no compado conOthersequipos).
5. La primera vez que cargue su nuevo artefacto, o cuando colque grandes cantidades de productos calientes en el compartmentimiento de almacenimiento refrigerado, abra la puerta la menorcantidad de veces possible durante lassiguerentes 12 horas para permitir que el contenido alcance la tempera-tura programada.
6. Mantenga el compartmentimiento de almacenimiento relatamente lleno; el artefacto funciona durante menos tiempo que con el compartmentimiento vacio.
7. Verifi que que el ciere de la puerta no este obstruido por los productos almacenados en el artefacto.
8. Si el producto que sera almacenado está caliente,cede que alcance la temperatura ambiente antes de colocarlo en el artefacto.
9. Reduzca al minimum la cantidad de veces que abide la puerta y el tiempo en que esta permanece abierta.
10. Utilice la temperatura de consigna más calida que se adapte a sus preferencias personales y que ofrezca el almacenimiento más adecuado para sus products.
11. Cuando esté de vacaciones o fuera de casa durante periodos prolongados, ajuste el artefacto a la temperatura más calida acceptable por los productos almacenados.
12. Si la limpieza del artefacto requires que la puerta permanece abierta durante un periodo prolongado, ajuste el control a la posicion de apagado "Off".
13. Para el almacenimiento de vino: Si no se necesita que la temperatura de los vinos sea la de servir, ajuste la temperatura de los componentiros a la ideal (13^ / 55^) para el almacenimiento prolongado de vino,tinto y blanco.

Si necesita servicios, llama a unaagency de servicios autorizada.

Tenga la?singularmente informacion fácilmente disponible:

-Numero de modelos
-Numero de série
- Fecha de compra
- Nombre del distribuidor donte se efectu la compra

Describa claramente el problema que está teniendo. Si no pueda encontrar el nombre de unaagency de service autorizada, o sigue teniendo problemas de service, comuniquese con Viking Range, LLC Ilamando al Telefono [phone], o escribe a:

VIKING RANGE, LLC

PREFERRED SERVICE

111 Front Street

Greenwood, Mississippi 38930 USA.

El número de series y de modelo de su hora se entrega en la plaza de identificacion situada en el lado izquierdo inferior de la abertura de la puerta del hora debajo del panel de control.

Ingrese la información que se indica a continuación. Sera necesaria en caso de precisarrialquier servicios de reparacion.Elmodelo y número de série de su plancha para cocinar los可以更好 encontrar debajo de lainstitution.

N.° de modelo

N.° de série

Fecha de compra

Fecha de instalación

Nombre del distribuidor

Dicho

Si el servicios de reparación requirele la instalacion de piezas,utilice solo piezas autorizadas para no perdier la cobertura de la garantía.

Garde este manua la que pue de cnesitar consultarlo en el futuro.

Antes de llamar al servicios专业技术 siga these consequences

Si el artefacto parece estar configurando mal, lea primero este manual. Si el problema persiste, va la guía de localización de fallas incluida a continuación. Antes de llamar al servicios专业技术, localice el problema en la guía y consulte su causa y su solución. Tal vez el problema sea algo muy simple que pueda resolverse sin llamar al技术服务专业技术. Sin embargo,uede ser necasa-rio ponerse en contacto con su distribuidor o con un技术服务 de service califi为导向.

ADVERTENCIA

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en el artefacto sin haberlo previamente desconectado de la alimentacion electrica. Apagar el artefacto desde el control no desconecta la corriente electrica de los cables del artefacto.
• Vuelva a colocar todas las piezas y paneles antes deponer en funciona.

PRECAUCION

En el caso improbable que usted pierda enfiambre en su unidad, no desenchufe la unidad fuera del suministro electrico, y llama inmediamente un technician de service califi cado. Es possible que la perdida de capacité de enfiambre sea el resultado de una acumulacion excessiva de eschara en el serpentin de enfiambre del evaporador. En este caso, retiring la energia que va hacer la unidad resultar a en derretimiento de esta cantidad excessiva de hielo, lo which podria tener que el agua derretida exceeda la capacité del systema colector de agua descongelada y podria resultar en daño por agua de su casa. El usuario final sera el responsable fi nal de在哪quier daño por agua causado por apagar prematuramente la unidad sin manejar apropiadamente el excesso de agua de rebose.

Problema	Causa	posible
El artefacto no enfría lo suifo ciente(vea "Ajuste de la temperatura" en la pagina 9).	· El control está ajustado a una temperatura muy alta.La temperatura del contenido no se ha estabilizzato.	· Ajuste a una temperatura más fría.Espere 24 horas hasta que la temperatura se estabilice.
	· Uso excessivo o aperturas prolongadas de la puerta.Obstrucción del fl ujo de aire en la rejilla delantera.	· Deje que la temperatura se estilicate por al menos 24 horas.
		· El fl ujo de aire por la rejilla delantera no debe estarobruido.Vea "Espancios libres" en la pagina 4.
	· La junta de la puerta no sella correctamente.	· Revise la alineación de la puerta y/o reemplace la junta de la puerta.
El artefacto enfría demasiado(vea "Ajuste de la temperatura" en la pagina 9).	· El control está ajustado a una temperatura muy baja.	· Ajuste a una temperatura más calida.Espere 24 horas hasta que la temperatura se estilicate.
	· La junta de la puerta no sella correctamente.	· Revise la alineación de la puerta y/o reemplace la junta de la puerta.
La luz interior no funciona. · Falla en el dispositivo de iluminaciónLED o en el interruptor de la luz.		· Comuníquese con un技术服务 de service califi cado.
La luz no se apaga al cerrar la puerta. · La luz hasido encendida desde el control (sólo modelos con puerta de vidrio).		· Apague la luz desde el control, cierre la puerta.
		· La puerta no activa el interruptor de la luz.	· El artefacto está desnivelado; nivele el artefacto (vea "Patas niveladoras" en la pagina 4).
		· Falla del interruptor de la luz.	· Comuníquese con un技术服务 de service califi cado.
Ruido o vibración. · El artefacto está desniñvelado.		· Nivele el artefacto, vea "Patas niveladoras" en la pagina 4.
		· El ventilador golpea contra una obstruccion en el conductor.	· Comuníquese con un技术服务 de service califi cado.
El artefacto no funciona. · El artefacto estáapagado.		· Encienda el artefacto. Vea "Puesta enfuncioncimiento de su artefacto" en la pagina 8.
		· El cordón de alimentación no está enchufado.	· Enchufe el cordón de alimentación.
		· No hay energia en la toma de corriente.	· Revise el circuito de la casa.

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

GARANTIA BODEGAS PARA VINOS BAJO MOSTRADOR GARANTIA TOTAL DE DOS ANOs

Se garantiza que los Bodegas para vinos bajo mostrador y todas sus piezas, excepto segun se detalla a continuacion*t, estan libres de defectos en los materiales o la mano de obstructo bajo uso residencial normal por un periodo de dos (2) a/o as partir de la compra minorista original. Viking Range, LLC, el garante, acepta reparar or reemplazar, a su opicon, qualier pieza que no funcione o que se determine defectuosa durante el periodo de la garantia.

*GARANTÍA COSMETICA TOTAL DE 90 (NOVENTA) DIAS: Se garantiza que el producto está libre de defectos cosméticos en los materiales o la mano de obstructa (como rayones en el acero inoxidable, imperfecciones en la pintura/porcelana, etc.) por un periodo de 90 (noventa) días a partir de la Fecha de compra minorista original o a la Fecha de cierre por una nuevo construccion, el periodo que sea mayor. Todo defecto se deben reportar al vendedor en un lapso de 90 (noventa) días a partir de la Fecha de la compra minorista original. Viking Range, LLC utilizes procesos y material de alta calidad para producir todos los abcabados de color. Sin embargo, es possible que se observen leves variaciones de color bajo a las diferencias inherentes de las partes pintadas y de las partes de porcelainana, asi como las diferencias en la illuminacion de la cucina, las ubicaciones del producto y otros factores. Por lo tanto, esta garantía no aplica a la variacion de color que se atrbuya a dichos factores.

GARANTI TOTAL DE 90 (NOVENTA) Días EN APLICACIONES “RESIDENCIÁLES PLUS”.Esta garantía total es valida para las aplicaciones en las que el uso del producto vaya más alfa del uso residencial normal; no obstar, el periodo de garantía para los productos que se usen en tales aplicaciones sera de 90 (noventa) días. Ejemplos de aplicaciones que esta garantía cubre son las casas de alojamento con desayuno, estaciones de bomberos, clubs privados, iglesias, yates, etc. Bajo esta garantía “Residential Plus”, se garantiza que el producto, sus componentes y accesorios, estarán libres de defectos en los materiales o la mano de orba por un periodo de noventa (90) días a partir de la Fecha de compra minorista original.Esta garantía excluye el uso del producto en locales commerciales tales como restaurantes, servicios alimenticios y servicios alimenticios instituciones.

GARANTIA TOTAL DE SEIS ANOS EN LAS PIEZAS DE REFRIGERACION SELLADAS COMO SE INDICA

Se garantiza que los componentes sellados del sistema de refrigeracion, como se listan abajo, estarán libres de defectos en los materiales y la mano de obstructo bajo uso domestico normal durante el cercero y hasta el final del sixtho a/o a partir de la compra minorista original. Viking Range, LLC, el garante, acepta reparar o reemplazar, a su option,rialquier pieza que no funcione o que se determine defecutuosa durante el periodo de la garantia.

Componentes sellados del systeme de refrigeracion: Compresor, evaporador, condensador, tubo de conexion, secador/cedazo

GARANTÍA LIMITADA DE DOCE ANOS EN LAS PIEZAS DE REFRIGERACION SELLADAS COMO SE INDICA

Cualquier componente sellado del sistemas de refrigeracion, como se lista arriba, que falle debido a materiales o mano de obstructa bajo uso domestico normal durante elSEPIMO aldoceavo aio partir de la fecha de la compra minorista original sera reparado orreemplazado, sin costo algo por la pieza misma, y corriendosloscostocargodelpropietario,inclusivela manoofobra.

El propietario sera responsable de la instalacion adecuada, de dar unostenimiento reasonable y necessario, de proportionsar comprobante de comprsi se le solicita y de hacer que el aparato este razonablemente accesible para llevar a cabo el service. La devoluncion de la Tarjeta de registrar del propietario no es una condidon para la cobertura de la garantia. Sin embargo,debe devolver la Tarjeta de registrar del propietario para que Viking Range, LLCocaunicarse con usted en caso de que surja algo nth problema de segudad que pudiese afectarle a usted.

Esta garantia le otorga direchos legales especicos, y es posible que tengaothers direchos que pueen variar entre jurisidciones.

LO QUE ESTA GARANTIÁ NO CUBRE:Esta garantía no aplica por los días que sean el resultado de abuso, falta de unostenimiento razonable y besoinario, accidente, entrega, negligencia, desastres naturales, falta en el suministro de energia electrica al producto por unareason, alteracion, uso en exteriores, instalacion inadequada, manejo inadequado o que la reparacion o serviceo que se de a producto sea efectuada por terceros que no sea una agency o representante autorizzato de Viking Range Corporation. esta garantia no aplica a usos commerciales.

LIMITACION DE SOLUCIONES Y DURACION DE LA GARANTIA IMPLICITA

EL RECURSO UNICO Y EXCLUSIVO DEL PROPIETARIO POR UNA RECLAMACION DE CUALQUIER TIPO REFERENTE A ESTE PRODUCTO SERAN LOS RECURSOS DSPUESTOS ARRIBA. VIKING NO ES RESPONSABLE DE DANOS RESULTANTES O INCIDENTTALES, INCLUIDOS PERO SIN LIMITARSE A LA PERRIDA DE COMIDA O MEDICINA DEBIDO A LA FALLA DEL PRODUCTO, YA SEA QUE RESULTE DE UNA VIOLATIO DE LA GARANTIA, INCUMPLIMIENTO DEL CONTRATO O DE OTRA CAUSA. Algunas jurisdieciones no permiten la exclusion ni la limitacion de daños incidentales ni resultantes, de forma que es possible que la limitacion o exclusiones indicadas no aplicuen en su caso. Todas las garantias implicadas de commerciazion o idonidad para un proposto particular aplicable a este producto se limitan en duracion al periodo de cobertura de las garantias limitadas expresadas por escrito aplicables que se disponen arriba. Algunos Estados no permiten la limitacion en la duracion de una garantia implicita, deforma que la limitacion de arriba pueda no aplicar en su caso.

SERVICIO DURANTE LA GARANTIA

Para obtener service duante la garantia, comuniquee con un representante de servicos de Viking Range, LLC o a Viking Range, LLC, 111 Front Street, Greenwood, Mississippi 38930, [phone]. Proportione los numeros de modelo y de series y la fecha de compra original o la fecha de cierre en caso de constru ciones nouvelles. Si desea saber el nombre de la agencia de service autorizada por Viking Range, LLC mas cercana, Iame a Viking Range, LLC.

IMPORTANTE: Retenga el comprobante de la compra original para-establishcer el periodo de la garantia.

Las espécíf casones están susjetas a cambio sin previo aviso.

Viking Range, LLC

111 Front Street

Greenwood, Mississippi 38930 USA.

[phone]

Para Obtener informacion del producto, llame al téléphone 1-888-(845-4641)

o visite el situio web en vikingrange.com.
